Металлическая лестница на террасу: Виды + обзоры и Видео

Металлическая конструкция

Как уже было сказано, металл подвержен пагубному воздействию ржавчины, поэтому рекомендуется устанавливать элементы из этого материала под крышей.

Металлические элементы делаются аналогично деревянным. Для косоуров рекомендуется взять двутавровые балки или швеллера с шириной не менее 15 см. Ступени к косоурам закрепляются кобылками или уголками.

В первом варианте нужно изготовить треугольники, в которых одна из сторон будет равняться ширине проступи. Второй метод заключается в нарезке уголка на равные отрезки и приваривании ко внутренней части косоура.

Пол террасы или веранды рекомендуется сделать из древесины, бетона или керамзита, поскольку они, в отличие от металла, не создают неприятного шума.

Установка лестницы в доме на второй этаж металлокаркас и его сборка

Металл – это отличный материал для создания подъемного элемента с высоким уровнем грузоподъемности, длительным сроком эксплуатации. На металлокаркас может быть установлена лестница любой конструкции: от простой (на одном или двух косоурах и балках), до консольной.

Сборка типовой лестницы на металлокаркасе предполагает следующую последовательность:

1. Раскрой материалов по рассчитанному проекту.
2. Установка каркаса переходной площадки. Сварка оснований и прямоугольной рамы.
3. Монтаж косоуров. Для прочности косоуры могут быть соединены кронштейнами со смежными с лестницей стенами.
4. Изготовление и сварка кобылок на равном расстоянии друг от друга.
5. Монтаж на уголки перекладин и кронштейнов для установки ступеней.
6. Зашкуривание и прогрунтовка металла, при необходимости – окраска.
7. Установка проступей и подступенков (если конструкция закрытая).
8. Установка балясин и перил.
9. Покраска конструкции в нужный цвет или покрытие деревянных ступеней лаком.

Металлокаркасная лестница обладает высоким уровнем грузоподъемности и длительным сроком эксплуатации.

Для обшивки металлокаркаса в домашних условиях чаще всего используют гипсокартон, дерево. Кроме того, металлическую лестницу можно сделать со стеклянными ступенями и ограждениями. Для неординарных современных интерьеров можно выбрать в качестве материала для ступень – металлическую сетку.

Расчет основных параметров лестницы

Существуют определенные рекомендуемые размеры. Точные параметры лестничной конструкции на второй этаж рассчитываются при построении схемы.

Ширина

Стандартная ширина лестницы – от 90 до 150 см

Но при расчете данного показателя следует принимать во внимание следующие моменты:

• насколько удобно будет одновременно двум людям идти навстречу друг другу;
• позволяет ли выбранная вами ширина переносить по лестнице крупногабаритные предметы (мебель, технику).

Комфортный диапазон ширины лестницы для частного дома – 1100-1300 мм. Меньше – затруднения при переноске мебели; больше – избыток занимаемого места.

Длина

Для вычисления данного показателя потребуются принять размеры ступеней и посчитать их количество. Опыт показывает, что, выполняя чертеж самостоятельно на бумаге, допускаются ошибки. В результате этого лестница в реальности становится длиннее, чем на рисунке. Выйти из подобной ситуации можно следующим образом: включить в лестничную конструкцию несколько забежных ступеней.

Высота

Определяя общую высоту, неопытные мастера зачастую допускают ошибки. Они берут в расчет только расстояние от чернового пола до потолка комнаты верхнего этажа. Это не совсем правильно. При составлении чертежа нужно учитывать чистовую отметку 1 этажа и толщину пола на верхнем этаже вместе с финишной отделкой.

Параметры проема в перекрытии

Важно оставить достаточно пространства между ступеньками и перекрытием верхнего этажа. Как правило, оно равняется росту наиболее высокого человека и составляет приблизительно 190 – 200 см

Уклон лестницы

Чтобы построить деревянную лестницу на второй этаж своими руками, рекомендуется соблюсти уклон лестничной конструкции 40-45 градусов. Если превысить этот показатель, то на ней будет тяжело подниматься людям преклонного возраста, маленьким детям.

Оптимальный угол наклона лестницы находится в диапазоне 30 – 37°

При выборе пологой конструкции повышается расход строительных материалов и сокращается полезная площадь комнаты. Поэтому при расчете этого показателя следует исходить из доступного места.

Ступени

Их составными элементами являются проступь и подступенок. При определении размера проступи необходимо ориентироваться на 45 размер стопы. Поэтому оптимальной шириной ступеней считается 30 см.

Размер подступенка, в зависимости от уклона лестницы, составляет от 15 до 20 см.

Чтобы подсчитать количество ступеней, следует высоту всей конструкции разделить на высоту одной ступени. Последняя величина выводится путем суммирования толщины доски и высоты подступенка.

При построении чертежей важно учитывать следующее:

1. Все ступени должны быть одинаковые по размеру.
2. Если в конструкции насчитывается свыше 18 ступеней, то целесообразно внести в проект 2 марша и предусмотреть площадку. Ее называют смотровой, поворотной или промежуточной. Местом ее расположения может быть центр пролета или участок недалеко от начала лестницы.

Онлайн-калькулятор для расчета

Для вашего удобства все вычисления вы можете произвести при помощи удобного онлайн-калькулятора расчета лестницы. В результате вы получите готовые чертежи и спецификацию материалов.

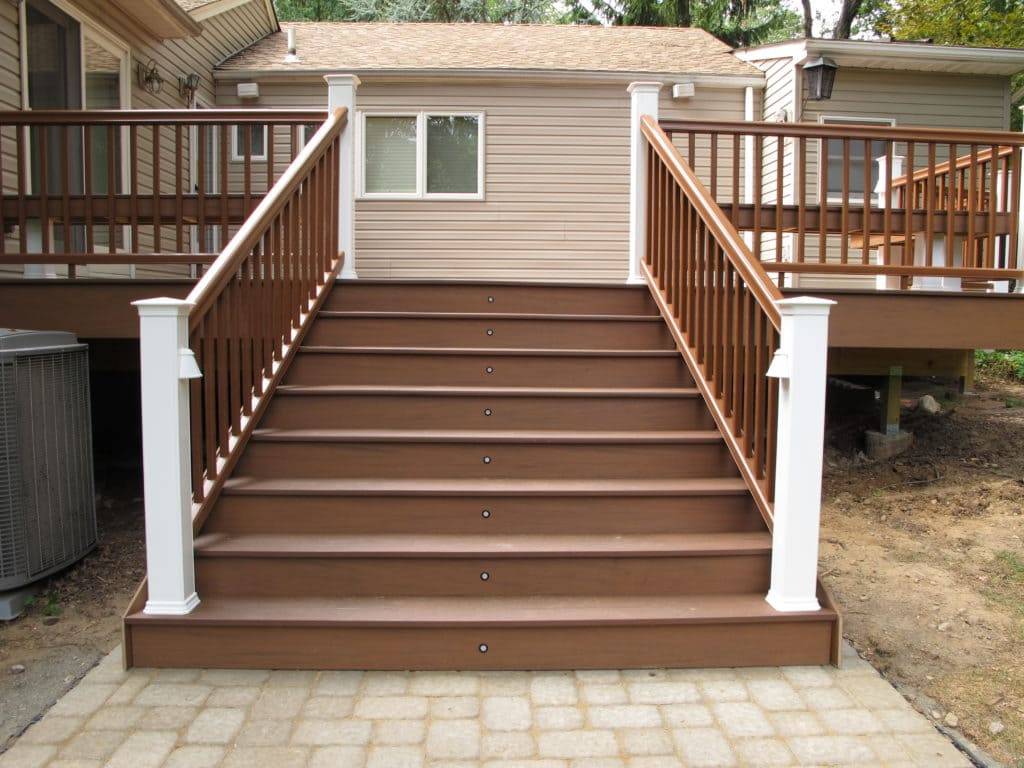

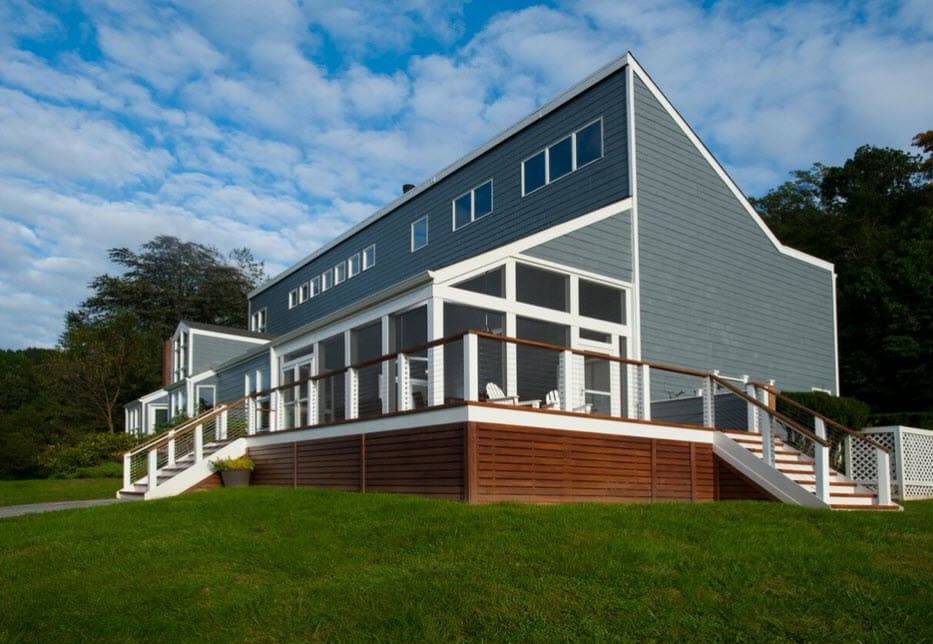

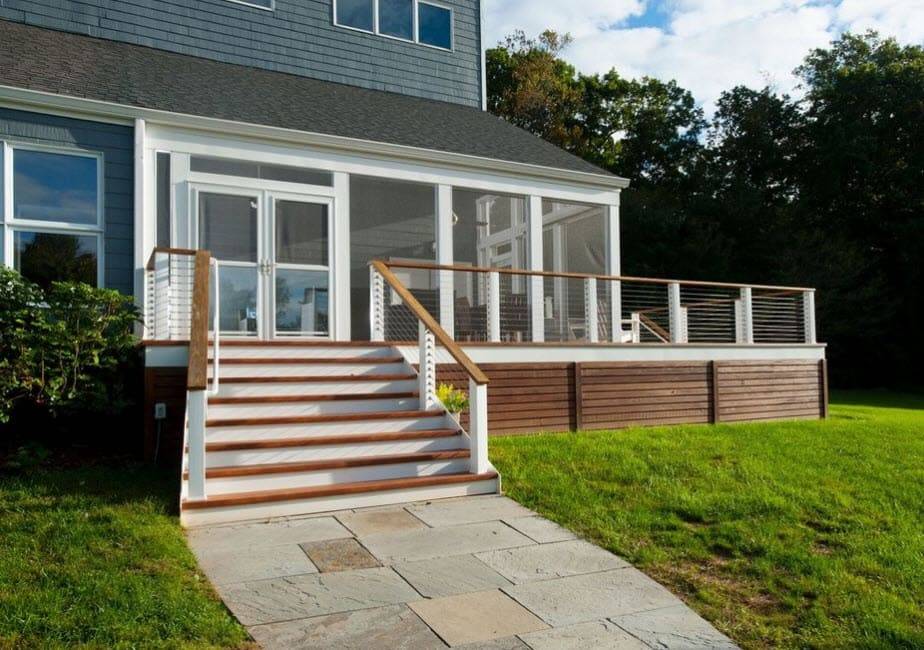

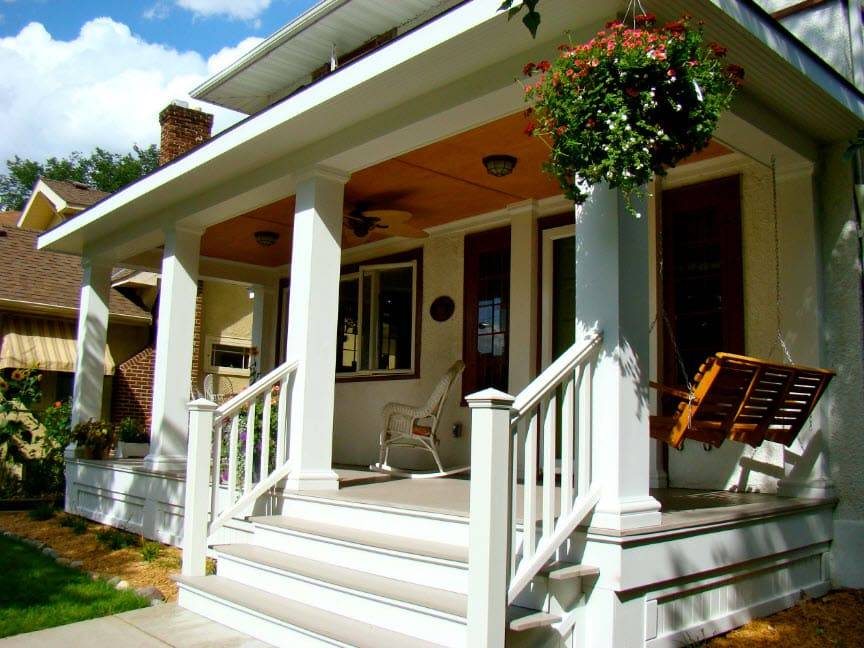

Нужны ли перила на террасе?

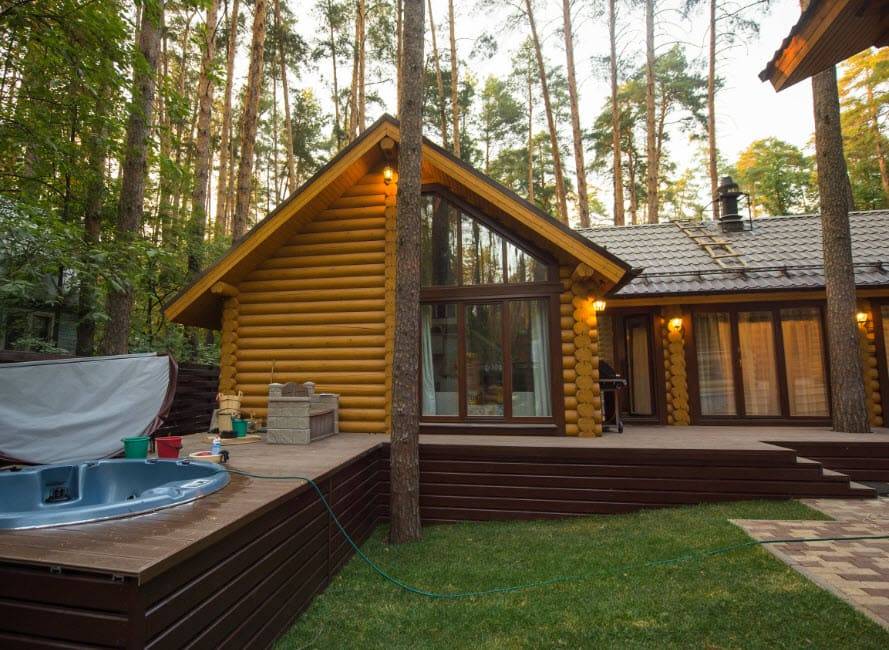

Сама по себе терраса представляет собой открытую площадку, расположенную рядом с домом либо отдельно от него. Ограждения на ней выполняют как эстетическую, так и защитную функцию. Не на каждой террасе они будут обоснованы – для них есть ряд требований, которые желательно соблюдать.

В первую очередь, на необходимость ограждения на веранду или террасу влияет высота

Неосторожное падение с постройки высотой более 500мм может привести к серьезным травмам, которые негативно скажутся на будущем здоровье человека. Если же терраса ниже 400мм, то можно обойтись и без ограждений.
Кроме этого, важным фактором является размер террасы

На маленькой постройке меньше 4 кв.м. перила будут скорее мешать – они урежут и без того маленькую площадь, сделав использование неудобным.

Еще одним фактором является стойкость фундамента. Если возведение запланировано на легком фундаменте, то на нем невозможно будет без дополнительного укрепления возвести кирпичные или каменные перила – они имеют большую массу и фундамент может не выдержать.

В целом, на вопрос, нужна ли ограда для террасы, лучше отвечать самостоятельно – это зависит от эстетических предпочтений, размера и высоты конструкции. При планировании лучше разработать несколько проектов террасы к дому своими руками – фото, какой вариант является наилучшим.

Возведение простой конструкции на кобылках

Одной из самых простых, практичных и быстровозводимых является конструкция на кобылках. Процесс строительно-монтажных работ состоит из следующих этапов:

1. На начальном этапе необходимо определиться с высотой и длинной лестничного марша.
2. Исходя из высоты подступня и угла наклона марша производится разметка ступеней. Например, если высота подступня составляет 13 см и для косоура марша использовался брус сечением 100х150 мм, то ориентировочная ширина марша составит 130 см.
3. На следующем этапе выполняется разметка косоуров. Это делается для того, что обозначить количество ступеней. Для этого наносятся специальные риски (по чистой высоте ступеней).
4. Далее необходимо прикрепить к косоуру опору для кобылки. Данный процесс выполняется при помощи гвоздей и бруска. Брусок прибивается по линии и ту его часть, которая выходит за пределы косоура, необходимо спилить под прямым углом.
5. Завершающий этап включает в себя монтаж ступеней. К опорным элементам лестницы ступени крепятся с помощью гвоздей или саморезов. Если предусмотрен вариант с открытыми проступями, то производится дополнительный монтаж стоек (для последующего крепления перил).

Правильность выполнения работ – это залог безопасности и эстетичного внешнего вида.

Немного об особенностях модульных лестниц

Модульная лестница это конструкция, выполненную из соединённых друг с другом однотипных деталей. Это система образует цепной косоур, который является каркасом, несущем на себе основную нагрузку.

Помимо этого, используются дополнительные опорные элементы:

• центральный столб, если конструкция винтовая,
• опорные вертикальные балки, которые устанавливаются в прямых и поворотных конструкциях через каждые 1,5м и чаще,
• либо крепление на стену, если последняя является капитальной и обладает хорошим уровнем прочности.

Имеете в виду, что модульные лестницы могут со временем  расшатывается. Поэтому хотя бы раз в полгода необходимо проверять надежность всех соединений и в случае  необходимости  дополнительно подкручивать их.

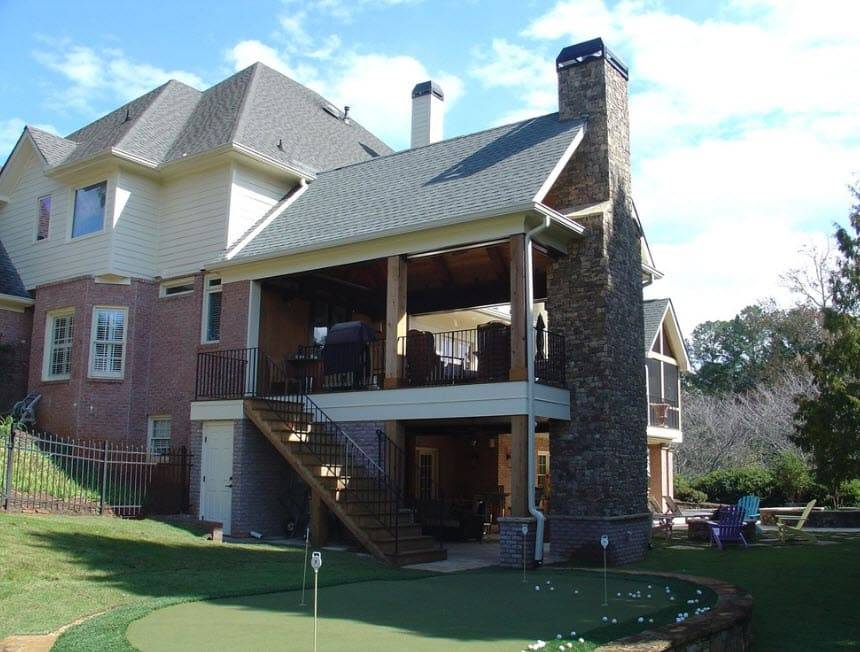

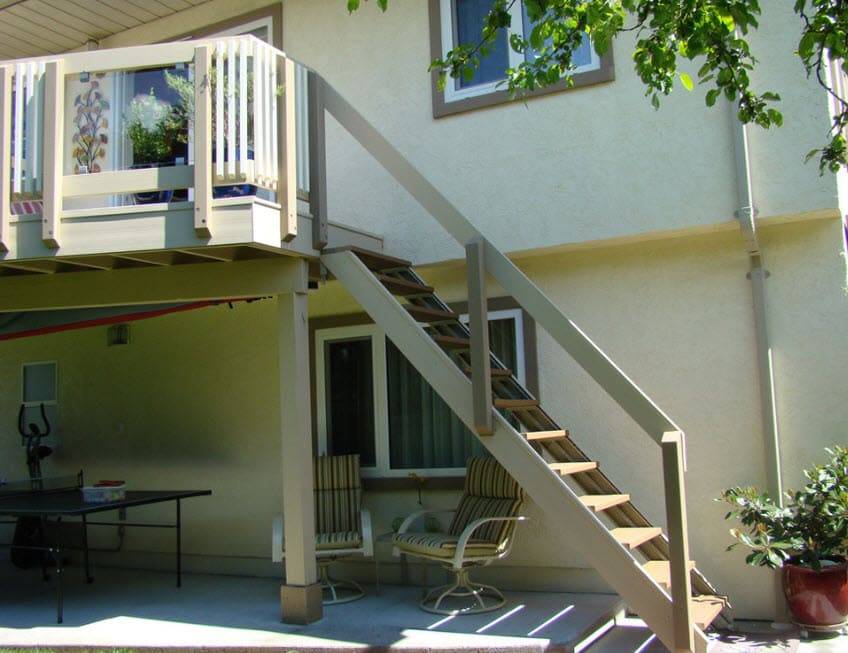

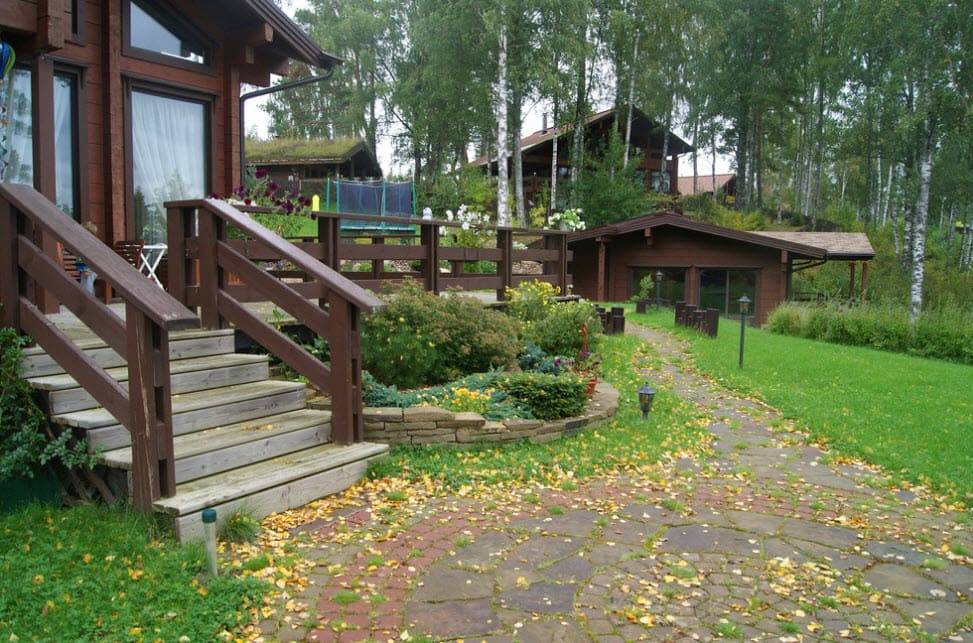

Простая деревянная лестница

Одномаршевая лестница состоит из косоуров, перил, проступей и подступенков. Проступью называют горизонтальную часть ступени, подступенком – вертикальную. Косоуры – это несущие элементы конструкции, имеющие по верхнему краю специальные вырезы для крепления ступеней. Вместо косоуров часто используют тетивы – несущие балки с пазами для ступеней. Подступенки и перила не являются обязательными элементами, но для удобства и безопасности лучше, когда они присутствуют.

Высота лестницы равняется расстоянию между этажами плюс толщина перекрытий. Чтобы упростить расчет длины пролета и основания, сначала нужно определить параметры ступеней. Если в доме проживают пожилые люди и дети, оптимальная высота ступени составляет 15 см, для остальных более удобной будет высота 20 см. Делать подступенок еще выше не рекомендуется, так как подъем будет слишком крутым и менее комфортным.

Основные параметры одномаршевой лестницы.

Ширина ступени равняется 20-30 см, и здесь многое зависит от того, сколько места можно отвести под лестницу. Чем шире ступени, тем больше места занимает конструкция. Когда подходящие размеры выбраны, можно подсчитать количество ступеней и длину основания. Для этого делят высоту лестницы на высоту подступенка, получившееся значение округляют до целого числа, а затем умножают на глубину проступи. Например, если общая высота равна 3 м, а высота подступенка составляет 20 см, потребуется 15 ступеней:

При ширине ступени 25 см длина основания составляет 15х250=3750 мм.

Технология изготовления

Когда расчеты произведены, можно приступать к изготовлению элементов лестницы. Для косоуров необходима очень плотная твердая древесина, ведь они должны удерживать не только вес конструкции, но и людей. Из плотного картона вырезают шаблон, на котором вырезы соответствуют размеру ступеней, а уклон равен углу наклона лестницы. На концах косоуров вырезают пазы для крепления к основе и верхним перекрытиям, после чего делают разметку по шаблону.

Для дальнейшей работы понадобится:

• электролобзик;
• шлифмашинка;
• строительный уровень;
• анкерные болты;
• дрель;
• молоток.

Электролобзиком на косоурах делают выступы по разметке, затем с двух сторон обрабатывают шлифмашинкой. В балках перекрытия вырубают отверстия для крепежей или устанавливают опоры из металла. На полу первого этажа по линии расположения нижней ступени устанавливают опорный брус и закрепляют его анкерными болтами. После этого производят монтаж косоуров, обязательно сверяя угол наклона с помощью уровня. Внизу и вверху косоуры фиксируют анкерными болтами.

Следующий шаг – изготовление ступеней. Для этого берут сухие доски толщиной от 36 мм; их ширина должна равняться ширине ступеней или быть чуть больше. Для подступенков можно использовать доски толщиной от 20 мм. Длина заготовок должна соответствовать ширине лестницы – от 80 см до 1,2 м.

Косоур имеет пилообразную форму.

После обрезки каждую заготовку необходимо отшлифовать, чтобы убрать острые срезы и неровности. Процесс установки ступеней очень прост: нижние вырезы косоуров промазывают столярным клеем и прикладывают подступенки, выравнивая по краям. Закрепляют их саморезами и укладывают сверху ступени. Клей нужен для того, чтобы при нагрузке деревянные элементы не скрипели.

Поочередно уложив все ступени, приступают к монтажу перил. Перила состоят из балясин и поручней; для изготовления балясин используют брус квадратного сечения или фигурные заготовки из дерева. Устанавливают балясины либо на каждой ступени, либо через одну, в зависимости от уклона и длины пролета. В качестве крепежей используются саморезы, которые часто закрывают специальными заглушками для красоты. Если лестница на второй этаж расположена в центре помещения, перила можно установить с обеих сторон.

Готовую конструкцию еще раз шлифуют и обрабатывают антисептической грунтовкой. После этого нужно покрыть дерево лаком, краской или другим составом, не образующим слишком гладкую поверхность. Если ступени будут шероховатыми, это повысит их безопасность для домочадцев. Покрытие наносится в 2 или 3 слоя, при этом каждый слой должен полностью высохнуть перед нанесением следующего.

Каркас

Такой процесс, как производство лестничного каркаса из металла, не рекомендуется выполнять людям, не имеющим хотя бы минимальных знаний о сварке, – это может оказаться крайне травмоопасным занятием. Помимо навыков и знаний, необходимо обзавестись следующими инструментами:

• сварочным аппаратом;
• болгаркой;
• дрелью;
• защитными прозрачными очками;
• сварочной маской;
• рулеткой, карандашом и угольником;

• зажимными струбцинами;
• сварочным столом;
• тисками;
• кисточками для преобразователей и грунтующего раствора;
• крагами для сварки;
• ветошью для обезжиривания металла.

Из вспомогательных материалов для сооружения каркасной конструкции потребуется несколько шлифовальных и отрезных дисков, четыре килограмма сварочных электродов и грунтовочный состав.

Существует поэтапный алгоритм сооружения металлического каркаса, придерживаясь которого можно построить надежную конструкцию:

• формирование схемы с размерными параметрами всех элементов;
• подготовка материалов: нарезание и обработка;
• приваривание всех комплектующих;
• зачистка швов от возникновения выступов;
• сбор всех комплектующих каркасной конструкции;
• зачистка конструкции от ржавых отложений;
• грунтовка и покраска каркаса;
• обшивка деревом или любым другим материалом.

Маршевая лестница. Каркасную конструкцию такого вида соорудить не так уж и сложно. Для строительства потребуется определенное количество уголков и швеллеров. Перед началом монтажных работ предварительно нужно сделать схему – это поможет рассчитать требуемое количество материала. На сегодняшний день большое количество готовых схем можно отыскать на просторах интернета.

Прежде всего, при помощи швеллеров потребуется сварить раму. Специалисты рекомендуют заменить швеллеры на профильные трубы, что поможет устранить вибрацию при пользовании лестницей благодаря высокой жесткости трубы. Затем по краям трубы (или швеллера) нужно приварить необходимое количество уголков. Что касается ступеней, то существует два различных способа их укладки.

Первый способ предполагает обыкновенную кладку на уголки. Они, в свою очередь, будут целиком расположены под ступеньками. Второй способ рассчитан на дополнительные сварочные работы. К уголкам, расположенным на трубе (или швеллере), потребуется приварить еще два уголка. В итоге получается своеобразная рама, во внутрь которой будут помещены ступеньки.

Для ступенек допустимо использовать железные листы. Только при этом необходимо знать, что после окончания монтажа все стыки нужно подвергнуть обработке с использованием напильного устройства для устранения выступов. До того как окрашивать каркас, необходимо предварительно пройтись специальным грунтовочным составом – это защитит изделие от возникновения коррозии.

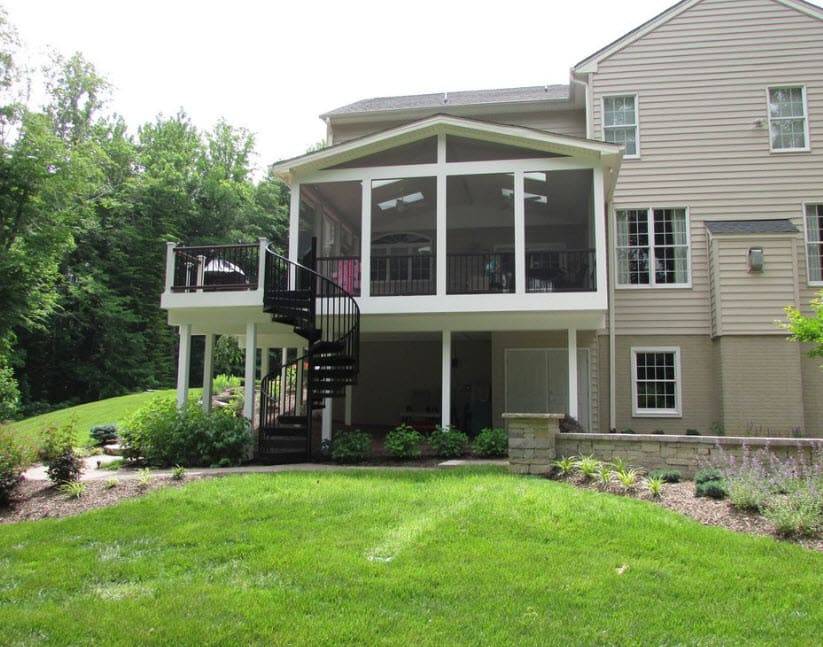

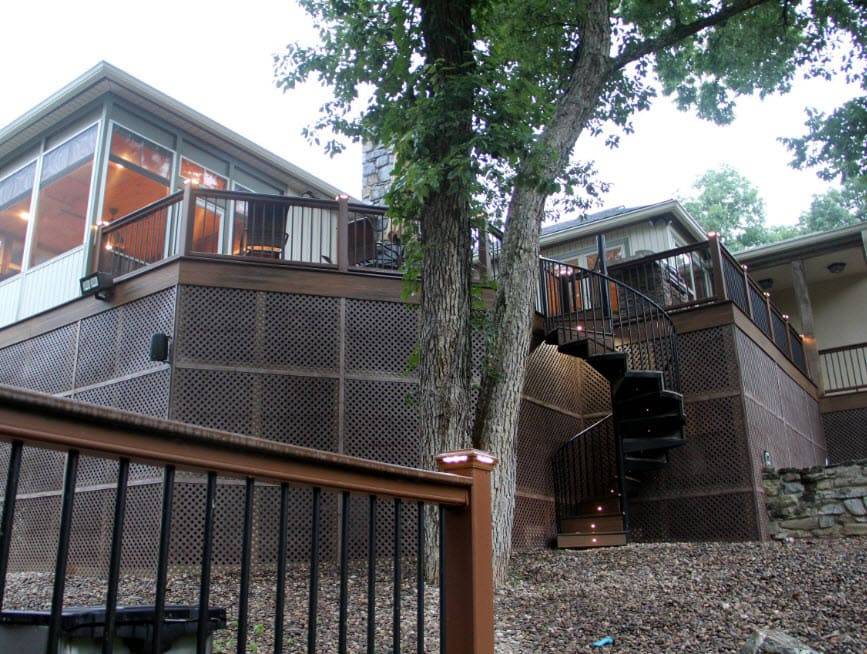

Спиральная лестница. Для сооружения спиральной каркасной конструкции потребуется прочный столб для создания центральной опоры каркаса и трубка для монтажа ступеней, имеющая равную длину со столбом. Трубка для ступеней заранее обрезается на гильзы, длина которых составляет 260 мм. Нарезку нужно осуществлять исключительно перпендикулярно, иначе ровная и правильная установка ступеней будет невозможна.

Нужно убедиться в том, что нарезанные гильзы хорошо садятся на центральный столб, без перекоса. Если не удалось подобрать необходимый диаметр гильзы, то ситуацию исправить помогут кольца-уплотнители, изготовленные из прутьев нужных диаметров. После того как уплотнители будут готовы, необходимо приварить их и отшлифовать при помощи ручного фрезера.

Чтобы ступеньки вышли одинаковыми, можно изготовить своеобразный кондуктор. Для этого потребуется склеить между собой несколько реек из дерева, которые бы повторяли очертания необходимой ступени. Затем нужно вложить внутрь металлические трубки под нужным углом. Используя подобный кондуктор, сварка ступенек дастся просто и эффективно. Впоследствии ступень приваривается к своей гильзе.

По окончании сварочных работ рекомендуется тщательно отшлифовать напильником швы и стыки. Чуть позже начинается сбор каркасной конструкции

Гильза осторожно надевается на опорный столб и монтируется на нужный участок

Изготовление и нарезка заготовок и деталей

Перед тем как приступить к непосредственной сварке металлической лестницы своими руками, необходимо сразу определиться с ее конструкцией, количеством маршей и ступеней, общим дизайном, формой и т.д. А уже, исходя из полученной информации, понять, какие инструменты будут необходимы и какое количество материала.

Самой простой считается конструкция, которая состоит из несущего каркаса. Его изготавливают из широкой трубы или швеллера, которые необходимо установить в виде косоуров, а после к ним, строго параллельно полу, привариваются ступени из металла.

Не забываем заготовить все нужные детали

Если вы планируете устанавливать одномаршевую лестницу, вам потребуется пара швеллеров одинаковой длины, прямоугольная сварная труба шириной 80 см или квадратная труба из стали. Далее сделайте заготовки для ступеней из гладкой стали с прорезями.

Помимо этого, вам пригодится грунтовка, дополнительные сварочные электроды, сварочные и шлифовальные диски для болгарки и прочее. Только после можно приступать непосредственно к самому процессу сооружения металлической лестницы.

Производство сварочных работ

Создание лестницы из металла своими руками необходимо начинать с изготовления каркаса. Для этого необходимо взять швеллера, длина которых должна быть заранее просчитана на подготовительном этапе, и поставить их на ребро. Далее с помощью электродугового сварочного аппарата приваривают уголки, которые будут являться основанием для установки ступеней.

Сверху на них монтируются стальные ступени, сделанные из гладкого металла с прорезями. Также можно использовать любой другой материал, который предусмотрен вашим дизайн-проектом

Важно, чтобы все ступени были строго параллельны полу, поэтому обращайте внимание на прямые углы

После этого можно заняться изготовлением перил и ограждений. Они делаются с помощью сварки квадратных металлических труб, а после их необходимо прикрепить на нужное место с помощью все той же сварки.

На завершающем этапе лестница устанавливается в уже подготовленный для этого проем, после чего надежно закрепляется анкерными болтами.

Окончательная обработка лестницы

Изготовление основного металлического каркаса лестницы и его непосредственный монтаж – конечно, большая часть работы, но далеко не самая главная. Не стоит недооценивать роль финишной отделки. Она обеспечит уже готовую конструкцию надежной защитой от коррозии металла и придаст лестнице ее финальный внешний вид.

Это интересно: нюансы отделки лестниц деревом.

На этом этапе производится заключительная обработка всех сварочных швов, выступающих частей, острых углов и шероховатостей. В этих целях необходимо воспользоваться болгаркой с наждачным кругом, которая поможет все тщательно зачистить.

Далее следует провести обработку всех металлических поверхностей от коррозии. Сначала нужно их обезжирить, а потом обработать специальным раствором для преобразования ржавчины. После наносим на просушенную поверхность грунтовку для металла.

На последнем этапе остается только заняться непосредственно декором лестницы. Для этого можно использовать любые оригинальные варианты отделки по вашему вкусу. Например, использовать художественную ковку для перил, необычный цвет краски или редкий сорт дерева для изготовления ступеней – можно проявить всю свою фантазию. Главное, помните, что внутренняя лестница должна сочетаться с интерьером помещения, в котором она расположена, а уличная лестница не должна выделяться из общей архитектуры дома.

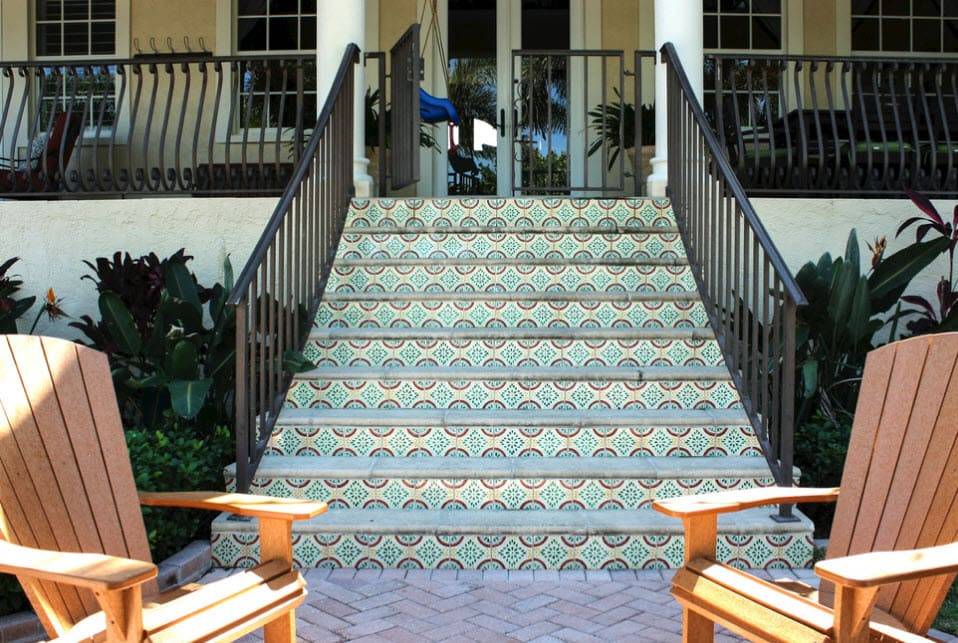

Альтернативные решения

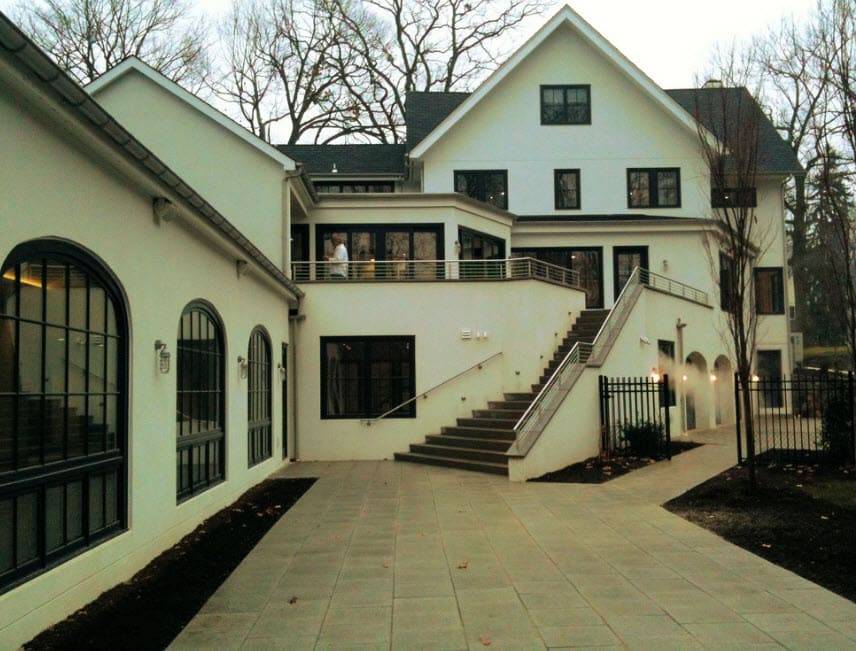

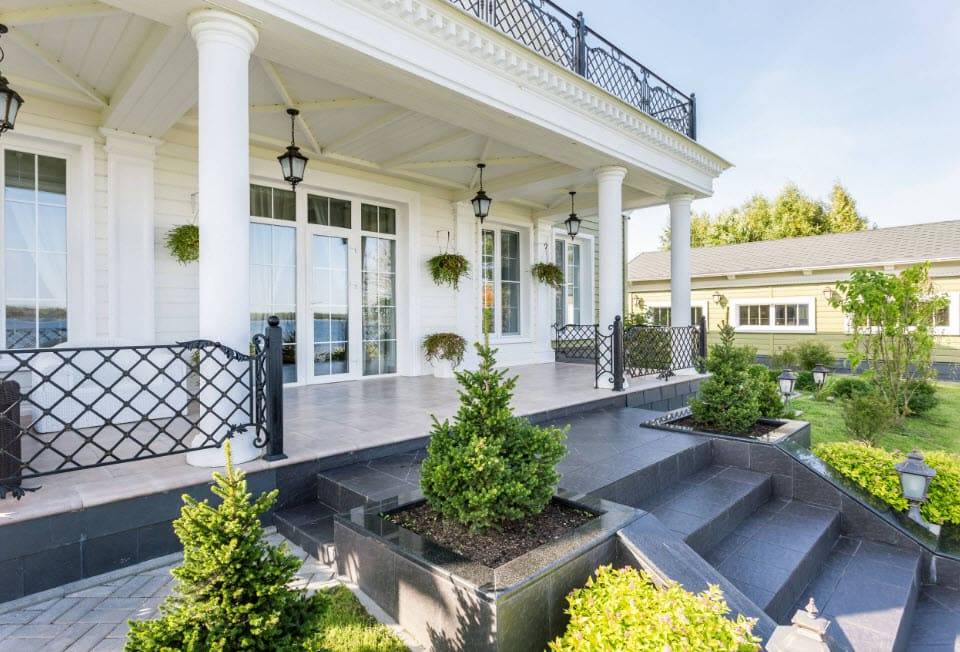

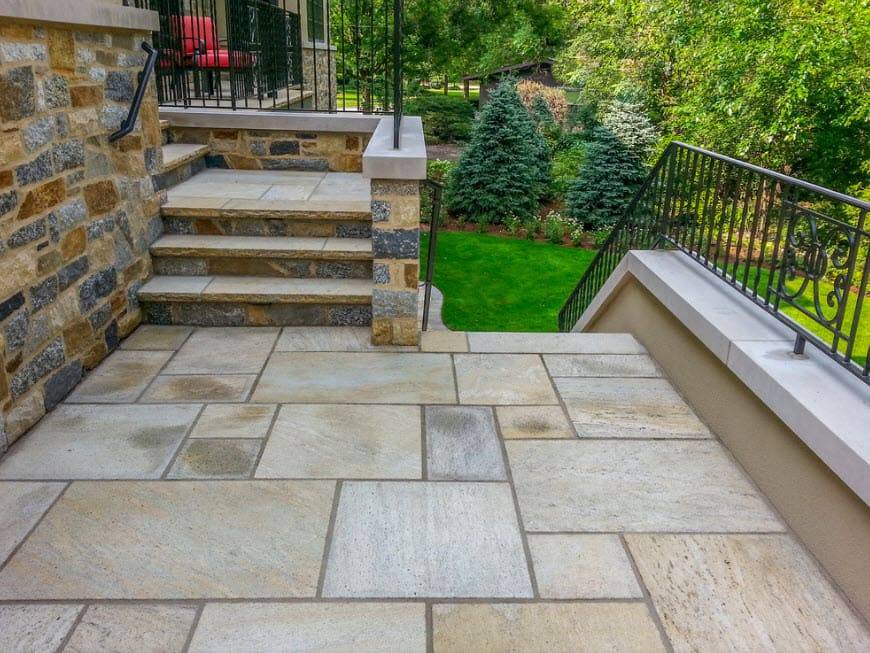

Также в качестве материала для возведения лестницы на веранду можно использовать бетон, однако, такая монолитная конструкция имеет большой вес и нуждается в красивой облицовке. Главное достоинство такого решения – высокая прочность и надежность.

Не менее привлекательный вариант – создание металлической лестницы. Для ее возведения также нужно установить бетонное основание, металлическую раму можно собрать при помощи сварки, используя металлические углы и профильные трубы.

В конечном итоге используя любой из предложенных вариантов можно собрать качественную, красивую и удобную лестницу, срок службы которой будет измеряться десятилетиями. Классическое решение – это деревянная лестница, но это не исключает возможность экспериментов по созданию оригинальной лестницы из камня, металла, бетона или кирпича.

Выбор материалов и проведение расчетов

Лестница – вспомогательная конструкция для свободного перемещения, которая может иметь различное число ступеней, тип конструкции и материалы, что используются для ее строительства. Основные критерии, которым должна соответствовать лестница на веранду – это легкость, прочность и долговечность. Для сооружения лестницы своими силами нужно выбрать строительный материал. Конечно же, веранды обычно выполняются из дерева, поэтому деревянные ступеньки будет оптимальным решением.

В других случаях возможны такие варианты:

• Деревянная лестница с уникальной конструкцией. Например, ступени можно прикрепить к тетиве или косоурам. Не менее оригинальный вариант – ступеньки из бревна. Дерево – это натуральный и экологически безопасный материал, который поддается обработке, вследствие чего можно создать конструкцию любой формы. Именно из дерева создаются самые красивые, оригинальные и дорогостоящие лестницы.
• Лестничный марш на металлическом каркасе – долговечная конструкция, каркас которой выполнен из профильных труб и железных уголков. В качестве ступенек принято использовать деревянные доски, так как металлическое основание будет непригодным для использования, особенно в зимний период времени.

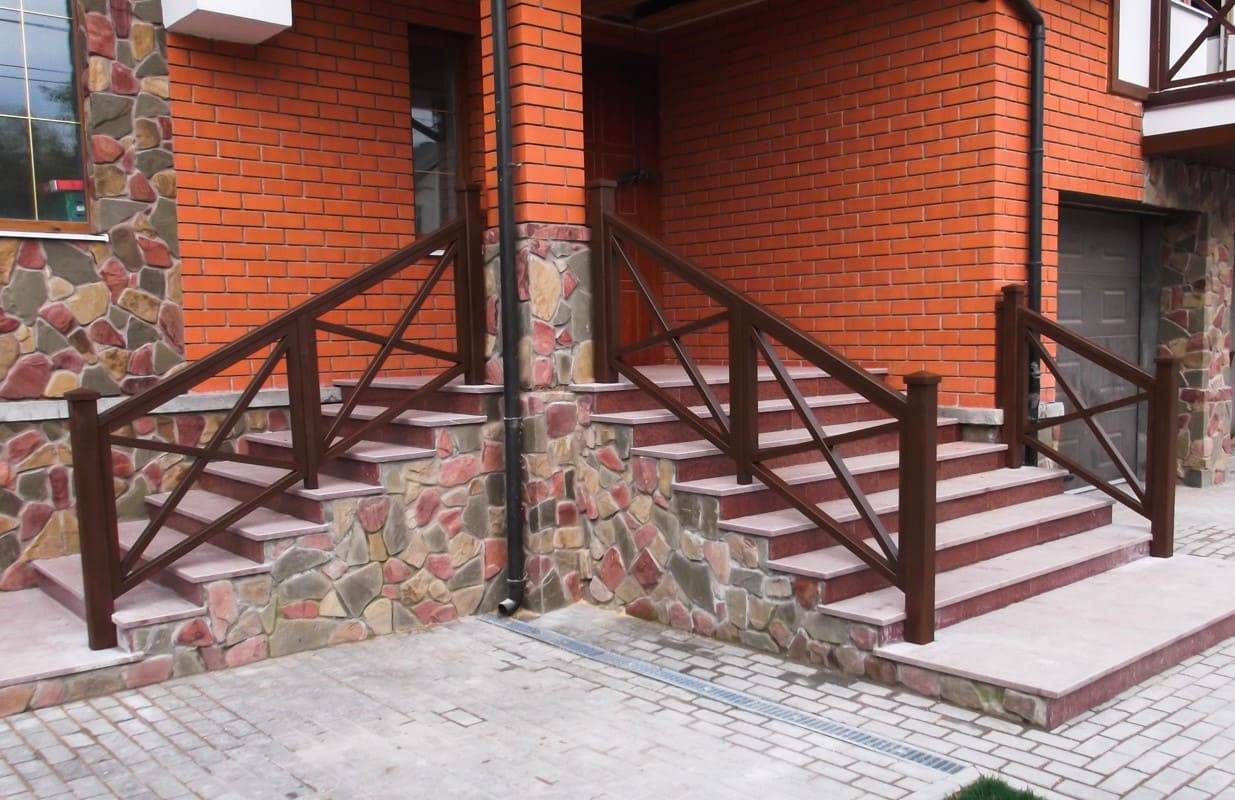

• Кирпичная лестница – основательная конструкция, которая требует соблюдения технологий кладки. Если грамотно провести работу, то ступеньки прослужат дольше веранды. В то же время лестница, выполненная из кирпича, имеет недостатки, среди которых: большой вес, необходимость создания фундамента и гидроизоляционной защиты.

Если материалы уже выбраны, то достаточно произвести расчеты и можно переходить к строительству лестницы на веранду, пристроенную к дому. Оптимальная ширина лестницы – 1,3 метра, чего вполне достаточно для свободного передвижения двух человек. Число ступеней зависит от высоты веранды, при этом высота одной ступени должна составлять порядка 16-18 сантиметров, а ширина – около 0,3 метра. Для более качественного расчета нужно нарисовать схематический чертеж, указав в нем все необходимые параметры.
