Летний душ своими руками с солнечным коллектором - пошаговая инструкция с разбором ошибок

Вариант с двумя бочками

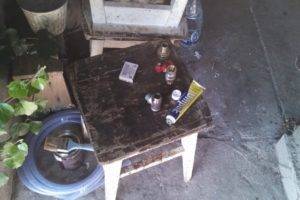

Что потребуется для гелиоколлектора (в данном примере площадь 1 кв. м):

гофрированная «пятнадцатая» труба;
вода будет поступать в цистерну на 160 л с утеплением пенофолом в 1 см.

Перепад между точкой забора и входа в коллектор — 2 м.

Точка сброса воды перенесена из верхней на нижнюю треть бака. Так теплый и холодный слой лучше перемешиваются. Достигается +45… +50° в солнечные дни, в пасмурные — +35° C.

Две бочки по 160 л обвязываются полипропиленовыми трубами — с ними легче работать, чем с металлопластиковыми. Система работает на термосифонном принципе, конвекции: горячая жидкость идет вверх, холодная вниз. Насос, соответственно топливо или электричество, не требуется, циркуляция происходит сама собой.

Сооружают раму из трубы для гелиоколлектора, наклон 45°, ориентация — строго на юг. Делают подставки для бочек.

Бочку для горячей воды можно оснастить ТЭНом, чтобы не остаться без воды в пасмурные дни. На дне этой емкости 3 выхода: 2 для магистрали от солнечного коллектора (теплую воду закачивает в бак, холодная возвращается в него). Третий вывод — для смесителя душа. Трубы, дополнительно утепленные, соединены американками, то есть их можно разъединить при потребности, не повредив элементы, простым откручиванием. А также так удобнее собирать систему прямо на месте.

От баков к смесителю проложены обычные садовые шланги, утепленные вспененным полиэтиленом, они зафиксированные на штуцерах обычными хомутами. Перед смесителем эти шланги объединяются: ставят шунт с шаровым краном. Этот элемент — для комфорта: если закончится теплая вода, на шунте можно открыть вентиль и уровень жидкости в цистернах выравнивается, а при ее подаче обе бочки заполняются одинаково, отпадает потребность в раздельном наполнении.

Кран после наполнения баков перекрывается. Дальше система функционирует так: холодная жидкость поступает в коллектор через его нижний патрубок, расширяется при нагреве в нем, поднимается и посредством верхнего патрубка идет к накопительной цистерне, а оттуда в душ

Важно, чтобы бочки были расположены на 0.5–1.5 м выше коллектора. Надо организовать забор воды из теплых верхних слоев, для чего заборный гофрированный шланг (можно взять от стиральной машины) снабжают поплавком из пенопласта

Для мониторинга количества жидкости в бак для теплой воды (теплоаккумулятор) врезается прозрачная трубка с черным поплавком. Цистерны утепляют пенофолом — 2 слоя по 5 мм. Теплую емкость накрыли кругом из ЭППС толщиной в 5 см.

Указанное выше утепление не особо эффективное, его можно применить на период подготовки более основательной отделки, состоящей из минваты 100 мм, пенопласта 5 см. Данный элемент чрезвычайно важен: бочка будет работать по принципу термоса, за сутки охладится всего на несколько градусов, что даст возможность использовать теплую жидкость ночью.

Как функционирует система: пример из реального опыта

Описанная выше система солнечного коллектора с душем отлично показала себя даже не в особо теплом, сравнительно с Югом, климате Подмосковья. С вечера баки наполняются 120–130 литрами. Солнце начинает нагревать их и гелиоколлектор в 8:30 или раньше. В нашем случае до этого времени падала тень от дома. К 18:00 лучи начинают ложиться по касательной – КПД снижается.

Итог: 120 л, заливаемых из колодца с t° +8 при t° воздуха в +22…+24, к 15:00 прогреваются до +45° C. К 17:00 — до +52° C. В облачные дни при t° среды 18–20° C достигается +35° C. Нагрева вполне хватает для хорошо теплого душа. Надо учесть, что утепление можно улучшить. За 5 мес. экономия на счете за электроэнергию достигает 3500 руб.

Основные этапы в создании душевой кабины

Первое, выкапывается яма, которая равна размеру той душевой кабины, что будет в дальнейшем. На дно такой ямы высыпаются крупные камни или щебенка для дренажа, дренаж необходим, так как он будет способствовать лучшему впитыванию воды.

Но также можно сделать специальный септик, например, из резиновых покрышек, прямо под душем, такой септик выкачивать не надо, так как вода будет уходить сквозь дыры в покрышках. Такой вариант более универсальный, если душем будут пользоваться несколько человек. Далее устанавливаются шлакоблоки по углам.

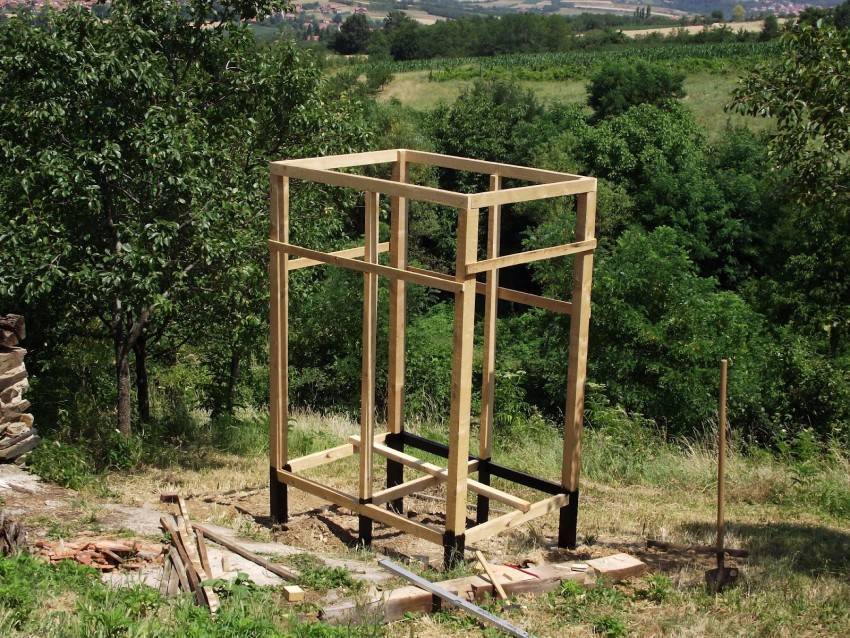

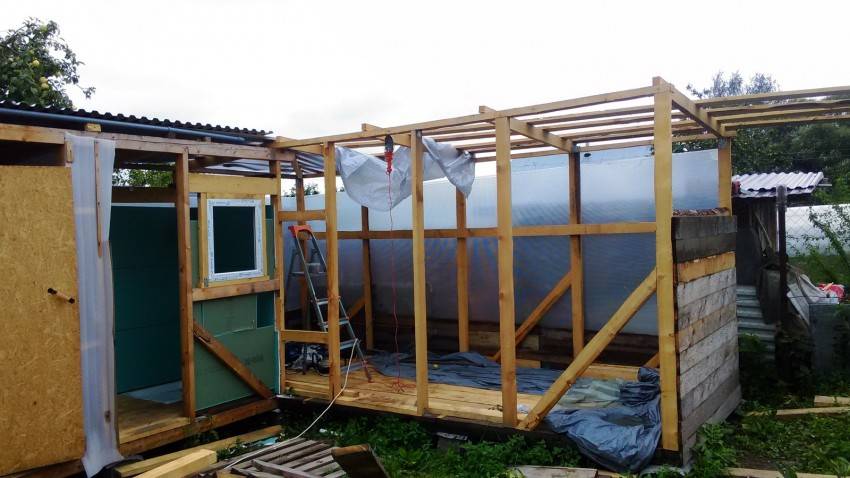

Далее делается каркас душа, который в дальнейшем будет обшиваться и создавать тем самым душевую кабину. Каркас делается из брусьев, высота их зависит, от желаемой высоты душа, ширина такого бруса, как правило, 15-17 см.

Устанавливается брус на основание, с помощью поперечных перемычек. Все это служит усилителем для крыши, на котором будет установлен 100 литровый бак с водой.

Данный каркас, который был сделан, позволяет обшивать душевую кабину не только деревом. Для обшивки можно использовать, например, темный поликарбонат, который также притягивает тепло, как в теплице. Или, например, профлист, который точно также крепится на саморезы.

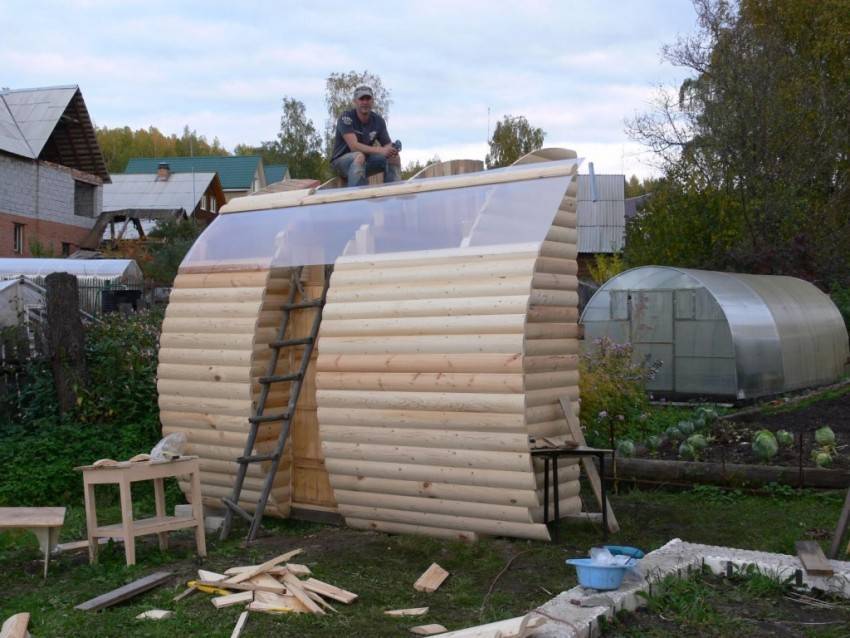

Обшиваем каркас, тот, что возвели. Чтобы обшить каркас душа, существуют разные деревянные материалы, например, вагонка или блокхаус, которые будут использовать именно в этом мастер классе.

Перед тем как отделывать душ необходимо прогрунтовать древесину, это исключит ее гниение и появление грибка, а также защитит от вредителей. Далее отделку можно окрашивать, например, акриловым лаком.

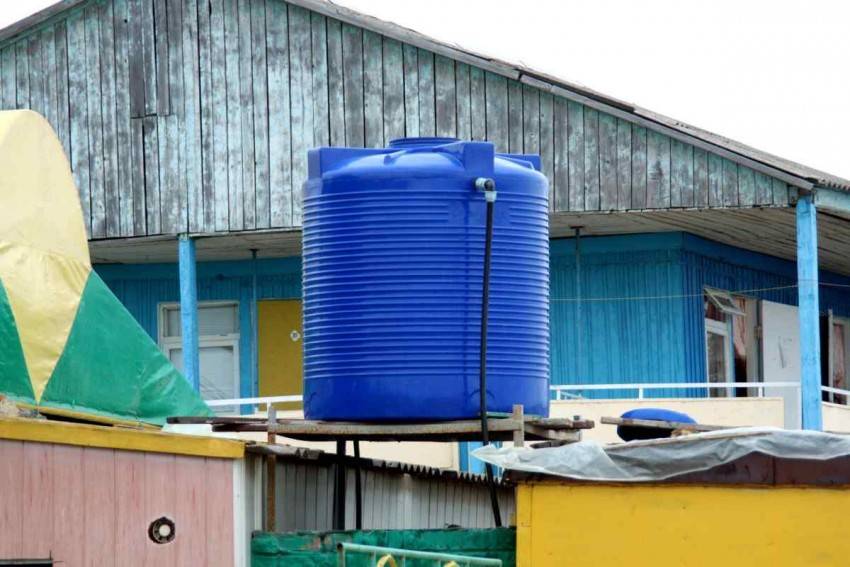

Последний и заключительный этап — это повесить бак. В основном емкость для воды берется около 100-200 литров, эти объемы лучше прогреваются и, как правило, их хватает на нескольких человек. Также бочка или бак должны быть окрашены в черный цвет, либо же в другой, но темный цвет, который будет притягивать тепло.

Бак устанавливается на крыше душа, что также усиливает прогрев воды, и способствует ее подаче. В бак необходимо провести лейку, кран или трубу, с помощью которой вода будет поступать в сам душ.

Некоторые же устанавливают душ так, чтобы к нему подходили сливы с крыш дождевой воды, так как ее считают более мягкой, но это как говорится на любителя. Если же бак будет наполняться вручную, необходимо также предусмотреть лестницу, которая будет подходить к баку.

Вешаем шторку, полочки, по необходимости, и также крючки. Не стоит бояться создавать индивидуальный дизайн душевой кабинки, например, установить дверь, а не шторы. Покрасить душ в белый цвет и многое другое, чего пожелает фантазия.

Можно посмотреть в интернете фотографии летнего душа сделанного своими руками, которые помогут создать свою собственную, но в любом случае эксклюзивную кабинку. Некоторые создают целые летние бани на основе летних душей. Все зависит лишь от фантазии и желания.

Душ на даче, это, конечно, хорошо, но в определенных регионах может быть не такое жаркое лето и поэтому необходимо сделать подогрев летнего душа.

Самый простой вариант прогрева воды, это нагревать верхний слов с помощью кипятильника. Это самый простой способ, который не требует значительных затрат и усилий. Необходимо просто подключить кипятильник к электричеству, и поместить кипятильник в бак.

Так были описаны все способы, как сделать летний душ своими руками. Постройка такой душевой кабины занимает несколько дней, а если привлечь родственников или друзей, то и вовсе можно справиться за один день. Зато такой летний душ будет радовать весь знойный сезон.

Принцип работы и конструкционные особенности

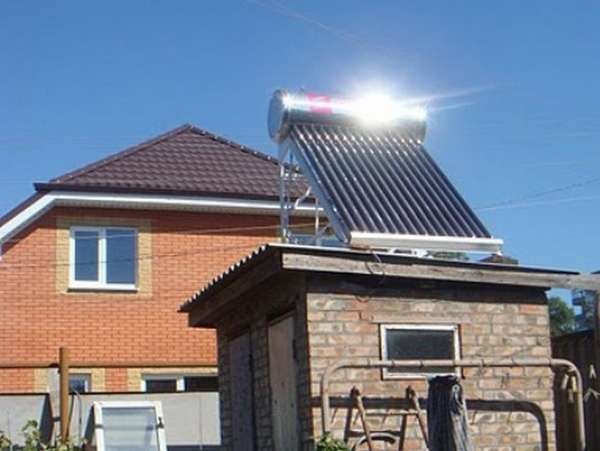

Современные гелиосистемы – один из видов альтернативных источников получения тепла. Они применяются в качестве вспомогательного отопительного оборудования, перерабатывающего солнечное излучение в полезную владельцам дома энергию.

Они способны полностью обеспечить горячее водоснабжение и отопление в холодное время года только в южных регионах. И то, если занимают достаточно большую площадь и установлены на открытых, не затененных деревьями площадках.

Несмотря на большое количество разновидностей, принцип работы у них одинаковый. Любая гелиосистема представляет собой контур с последовательным расположением приборов, и поставляющих тепловую энергию, и передающих ее потребителю.

Основными рабочими элементами являются солнечные батареи на фотоэлементах или солнечные коллекторы. Технология сборки солнечного генератора на фотопластинах несколько сложнее, чем трубчатого коллектора.

В этой статье мы рассмотрим второй вариант – коллекторную гелиосистему.

Солнечные коллекторы пока служат вспомогательными поставщиками энергии. Полностью переключать отопление дома на гелиосистему опасно из-за невозможности прогнозировать четкое количество солнечных дней

Коллекторы представляют собой систему трубок, соединенных последовательно с выходной и входной магистралью или выложенных в виде змеевика. По трубкам циркулирует техническая вода, воздушный поток или смесь воды с какой-либо незамерзающей жидкостью.

Циркуляцию стимулируют физические явления: испарение, изменение давления и плотности от перехода из одного агрегатного состояния в другое и др.

Принцип действия солнечных коллекторов основан на получении и накапливании солнечной энергии, сообщаемой теплоносителю (+)

Сбор и аккумуляция солнечной энергии производится абсорберами. Это либо сплошная металлическая пластина с зачерненной наружной поверхностью, либо система отдельных пластин, присоединенных к трубкам.

Для изготовления верхней части корпуса, крышки, используются материалы с высокой способностью к пропусканию светового потока. Это может быть оргстекло, подобные полимерные материалы, закаленные виды традиционного стекла.

Для того чтобы исключить потери энергии с тыльной стороны прибора в короб укладывается теплоизоляция

Надо сказать, что полимерные материалы довольно плохо переносят влияние ультрафиолетовых лучей. Все виды пластика имеют достаточно высокий коэффициент теплового расширения, что часто приводит к разгерметизации корпуса. Поэтому использование подобных материалов для изготовления корпуса коллектора стоит ограничить.

Вода в качестве теплоносителя может применяться только в системах, предназначенных для поставки дополнительного тепла в осенне/весенний период. Если планируется круглогодичное использование гелиосистемы перед первым похолоданием техническую воду меняют на смесь ее с антифризом.

В воздушных гелиосистемах в качестве теплоносителя используется воздух. Каналы для его движения можно сделать из обычного профлиста (+)

Если солнечный коллектор устанавливается для обогрева небольшого строения, не имеющего связи с автономным отоплением коттеджа или с централизованными сетями, сооружается простейшая одноконтурная система с нагревательным прибором в начале ее.

В цепочку не включают циркуляционные насосы и нагревательные устройства. Схема предельно проста, но работать она может лишь солнечным летом.

При включении коллектора в двухконтурное техническое сооружение все гораздо сложнее, но и диапазон пригодных для применения дней существенно увеличен. Коллектор обрабатывает только один контур. Преобладающая нагрузка возлагается на основной отопительный агрегат, работающий на электроэнергии или любом виде топлива.

Для изготовления солнечного коллектора можно воспользоваться готовой схемой, можно построить собственную пилотную модель и опробовать ее на практике (+)

Несмотря на прямую зависимость производительности солнечных приборов от количества солнечных дней, они востребованы, и спрос на солнечные устройства стабильно повышается. Популярны они среди народных умельцев, стремящихся направить все виды природной энергии в полезное русло.

Строительство летнего душа

Ниже мы рассмотрим варианты постройки конструкции на основе готового комплекта, легкого деревянного каркаса с обшивкой деревом, металлического каркаса с обшивкой профнастилом и капитальной постройки.

Дачный душ своими руками из готового комплекта (с подогревом)

Данное руководство построено на основании видео от производителя легких конструкций «Уральская Усадьба Теплицы».

Комплект состоит из металлических рам и арок, выполненных из квадратного профиля 20х20 и 20х40 мм с окраской порошковым способом. Обшивка – поликарбонат 4 мм.

Размеры сооружения не указаны, поскольку у разных производителей они сильно отличаются!

Сборка основания под летний душ. Использован брус сосновый 100х100 мм, обработанный антисептиком.

Собирается каркас изделия. Уже в собранном виде он крепится к основанию через монтажные отверстия на пластинах, приваренных к стойкам.

Выполняется обшивка каркаса листами сотового поликарбоната

Важно: на углах кабинки листы монтируются внахлест, с заходом на угол. На крышу ставятся прозрачные панели, на стены – матовые

Закругленная крыша обшивается согнутым и уложенным на дуги каркаса листом.

В обшивке прорезается место для подвода шланга к накопительному баку.

Устанавливается бак. Его размеры известны заранее (бак входит в комплект), поэтому посадочное место также подготовлено загодя.

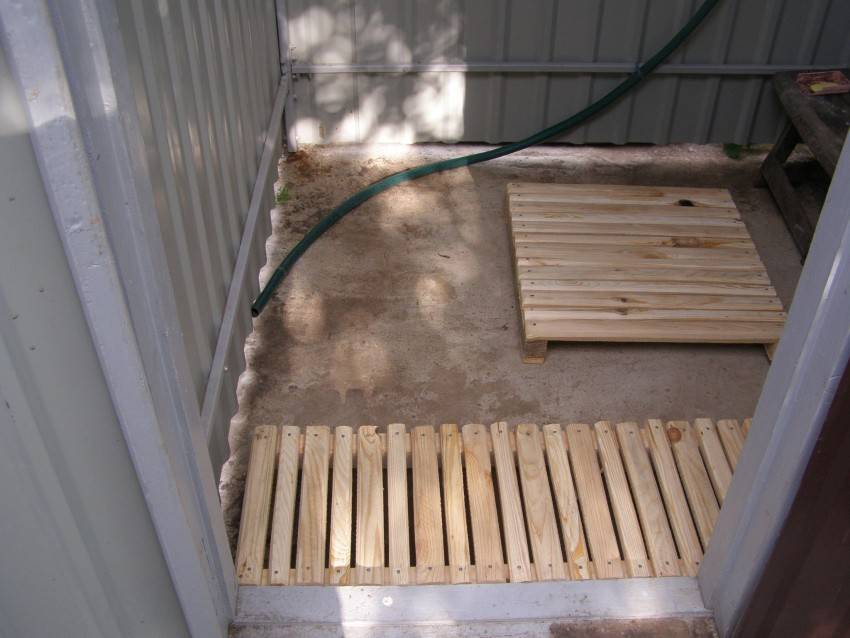

Установленный в вертикальном положении каркас с обшивкой крепят к основанию, монтируют душевую лейку с шлангом, устанавливают на пол трап из реек. Трап для душа съемный, его можно заменить.

В последнюю очередь навешивается дверь и устанавливается внутренняя защелка.

Душ с раздевалкой на основе металлокаркаса готов!

Аналогично можно построить модель с обшивкой профлистом, пластиком или любыми другими листовыми материалами. При использовании непрозрачной обшивки необходимо предусмотреть возможность освещения через прозрачную крышу или отказаться от крыши вовсе.

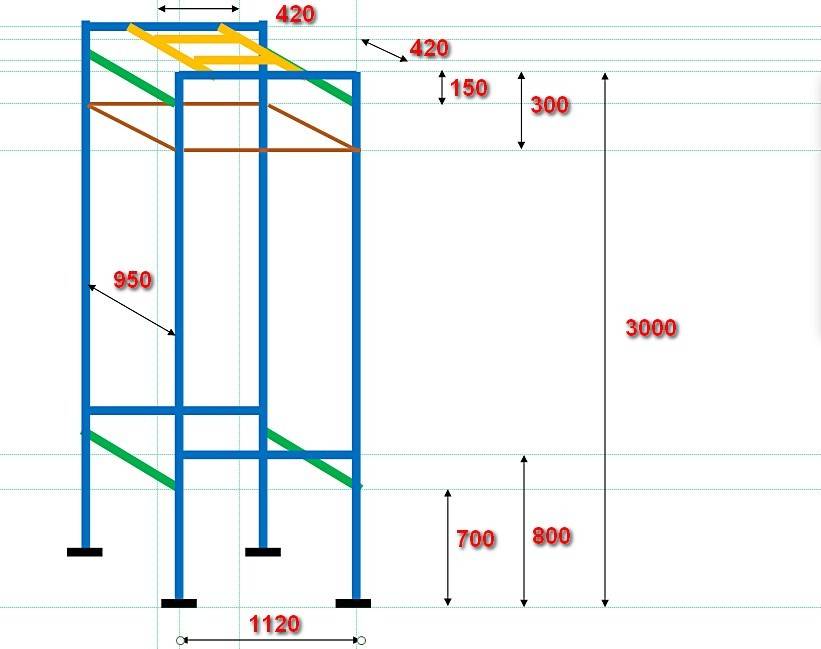

Вариант каркаса с размерами.

Строительство летнего душа на даче из дерева

Еще один удачный для самостоятельной постройки вариант – из дерева.

Поскольку устраивать конструкцию непосредственно на грунте не всегда удобно, в данном случае каркас собран с опорой на железобетонные панели.

Для основания использован брус 100х100 мм, для стоек – такой же брус с пазами на двух сторонах для дальнейшей укладки наборных планок. Паз расположен в трети ширины от внешней стороны бруса.

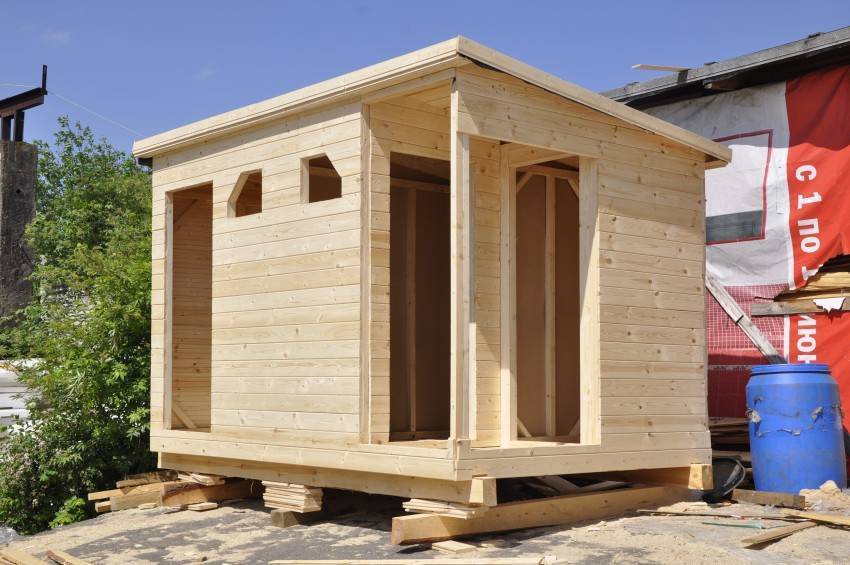

Закрывающие пространство между стойками планки набираются постепенно, снизу вверх, при этом постоянно проверяется расстояние между стойками и их вертикальность, поскольку вверху они пока не скреплены.

После того, как требуемая высота стен достигнута, вместо части планок монтируются панели из прозрачного материала – в данном случае поликарбоната. Они обеспечат достаточную освещенность.

После установки этих «окошек» ставят еще по планке – для увеличения жесткости конструкции и упрощения монтажа крыши.

Чтобы между планками и панелями из поликарбоната не было щелей, в планках также выбирают паз по ширине панели с небольшими зазорами.

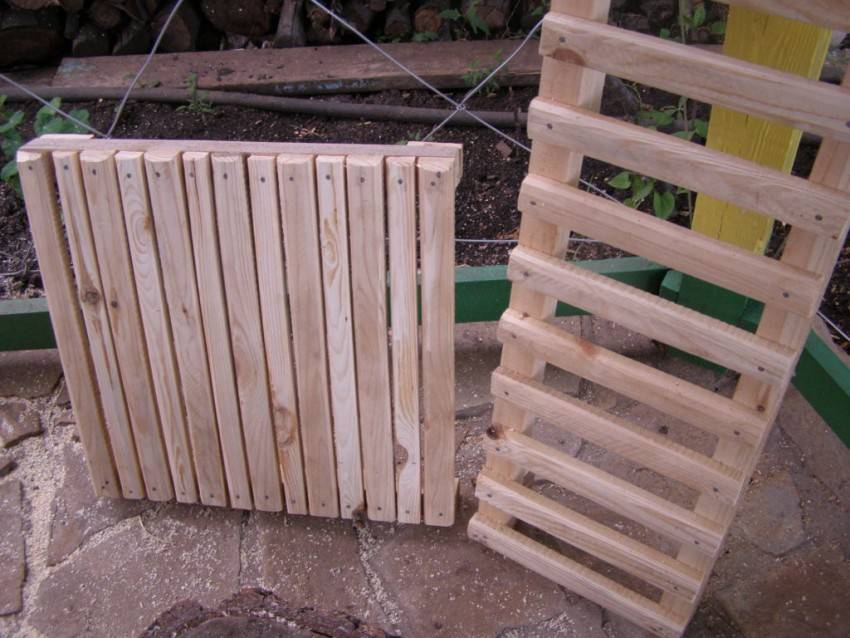

Собранный отдельно трап крепят с помощью уголков внутри почти готовой конструкции.

Отдельно собирают также крышу с учетом размеров плоского бака.

Крышу с закрепленным баком и кровлей из поликарбоната ставят на место.

Как и в предыдущем способе последний этап – установка двери.

Капитальный душ на даче своими руками

Ниже представлено несколько схем устройства такого сооружения.

Здесь использованы бетонные (можно заменить винтовыми) сваи, деревянный каркас. Еще один вариант основания – бетонные блоки. Бак монтируется под двускатной крышей, стены поверх каркаса обшиваются вагонкой или другим подходящим материалом. Кровля выполняется из металлочерепицы, профнастила, поликарбоната.

Похожая конструкция с плоской крышей и деревянным каркасом, стойки которого установлены на бетонные пластины или блоки.

Совсем маленький душ с деревянными стойками, частичной обшивкой на бетонном основании с угловыми короткими сваями или блоками.

Дачный душ своими руками на бетонной плите-фундаменте. Если планируется использовать металлический каркас, заранее планируются закладные в фундаменте на месте будущих стоек. Обшивка в этом варианте – поликарбонат, профнастил, дерево.

К любой из представленных выше конструкций можно подключить нагреватель или сразу установить бак с нагревом воды.

Виды летнего душа

Для изготовления современного душа используют различные материалы и технологии. При выборе стоит опираться на финансовые возможности и другие не менее важные факторы.

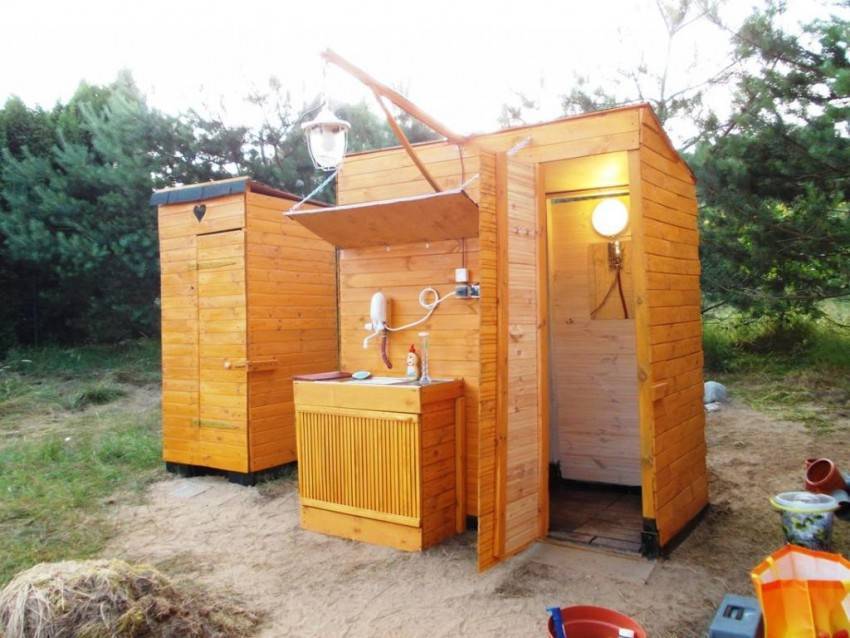

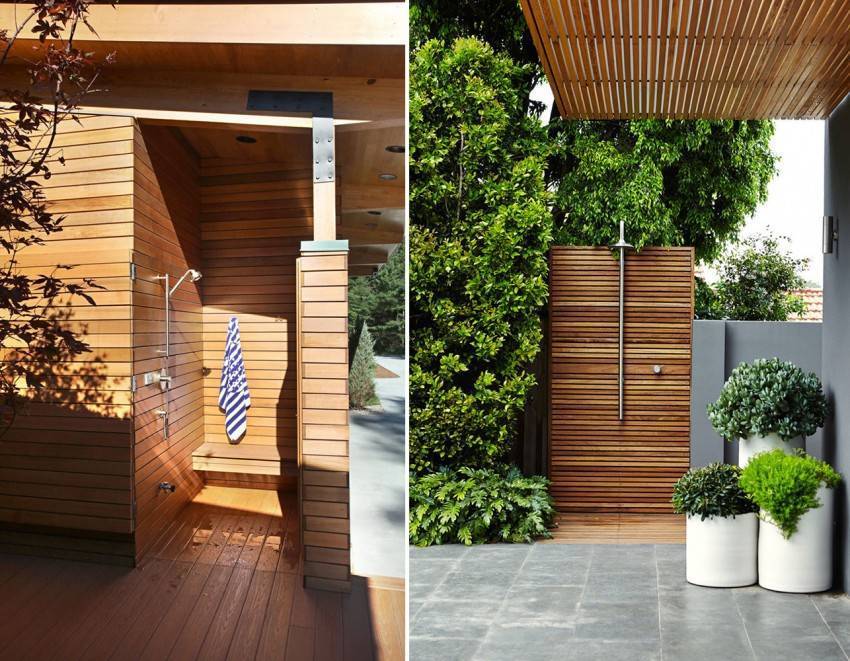

Деревянный душ

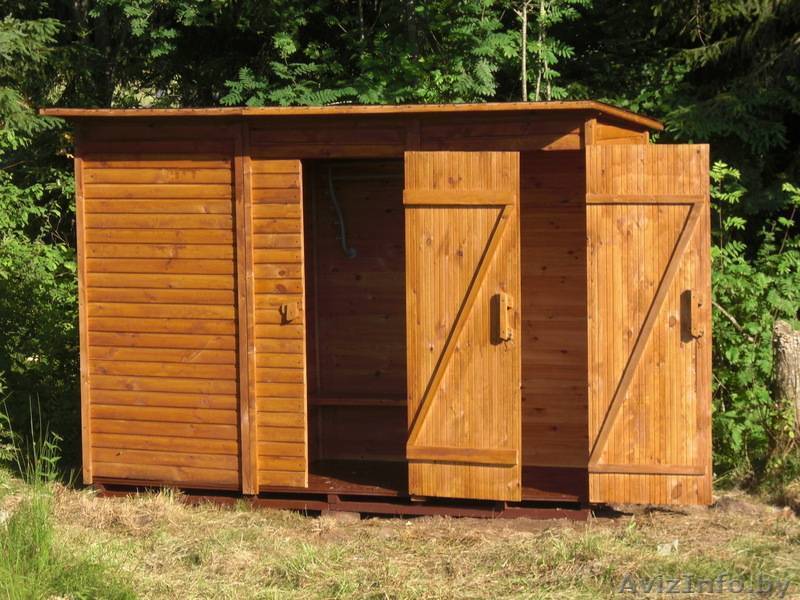

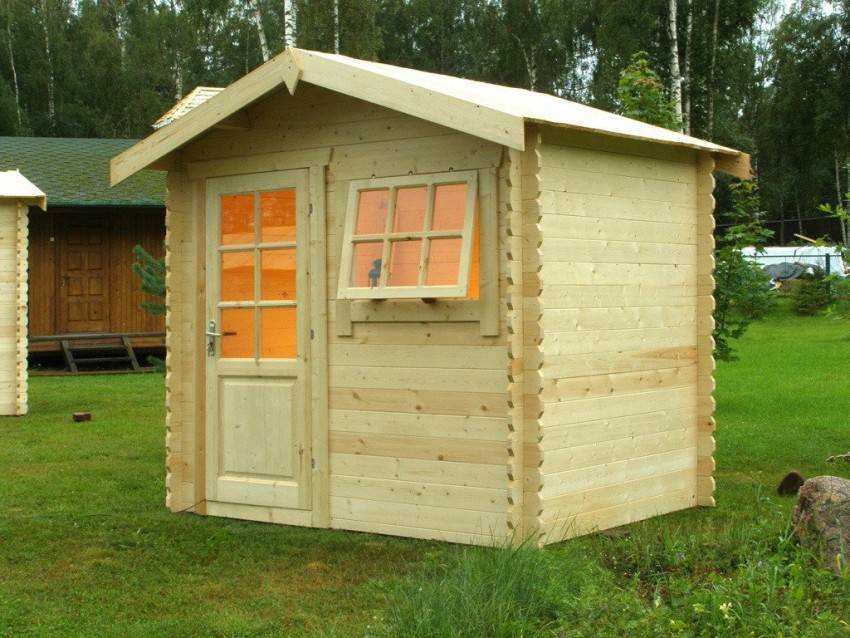

Деревянная кабинка – популярный и распространенный вариант. Это связано с тем, что она очень проста в исполнении. Для строительства используется экологически чистый материал, который обладает многими достоинствами. Единственный недостаток – низкая устойчивость к влаге и насекомым. Поэтому деревянные элементы подвергаются обработке антисептиками. Для строительства используют брус и доски. Оптимальным вариантом станет древесина хвойных пород, так как она обладает высокой устойчивостью к влажной среде.

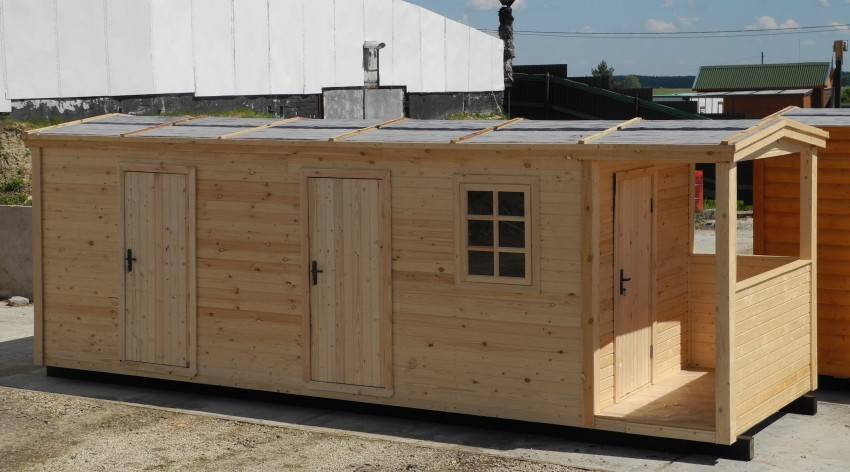

Часто предлагаются комбинированные варианты – душ плюс туалетИсточник seattlehelpers.org

Деревянный душ на даче выполняется в такой последовательности:

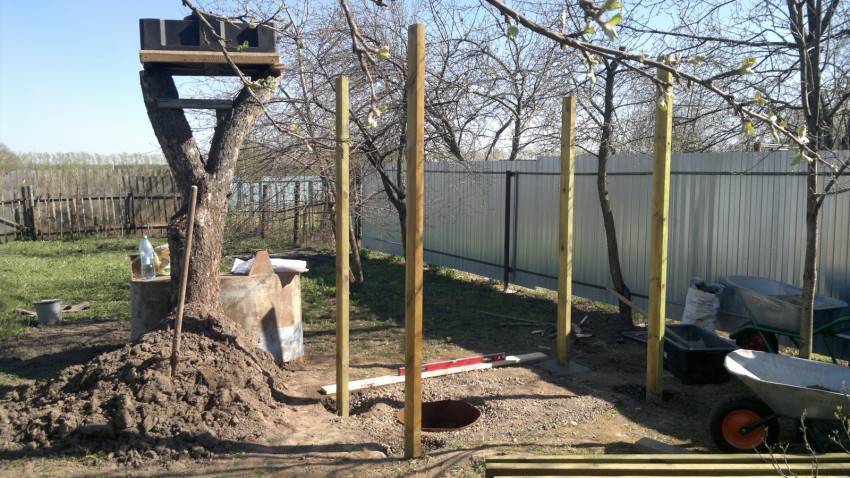

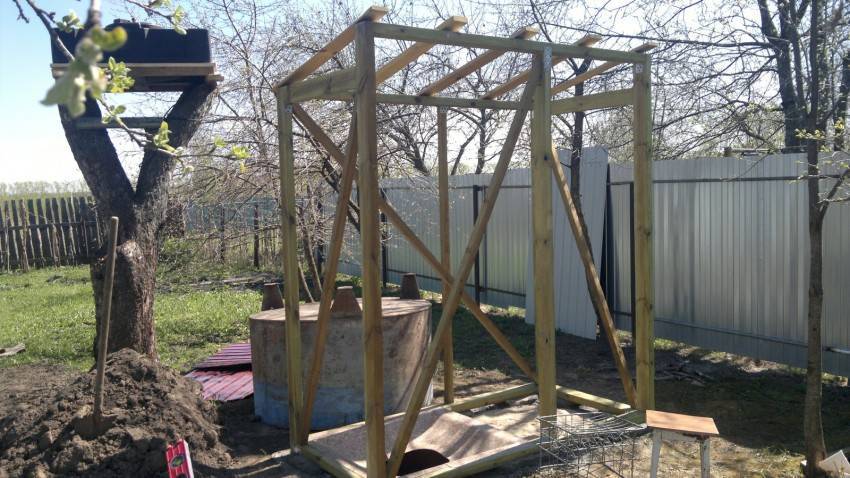

Душ представляет собой каркасную конструкцию, которая состоит из стоек определенного сечения. При выборе бруса стоит учитывать нагрузку, которая будет создаваться от накопительного бака.
Под стойками выкапываются ямы, глубина которых составляет 80 см. На дне делается подушка из щебня и песка, толщиной 10 см.
Чтобы защитить брус от гниения в земле, его обмазывают битумом и обматывают рубероидом. После этого они устанавливаются в яму и выравниваются по уровню. Дополнительные стойки устанавливаются в местах монтирования дверей.
Снизу и сверху стойки соединяются горизонтальными брусками. Для их скрепления используют болты или уголки.
Бока кабинки отделывают шлифованной доской. После этого все элементы, в том числе и двери, обрабатываются лакокрасочными веществами.

При строительстве стоит продумать способ стока отработанной воды. Что касается ее подачи, то здесь на крыше устанавливают накопительные баки, которые имеют разную форму и объем.

Можно заказать сооружение полноценной ванной комнаты под открытым небомИсточник emupauto.ru

Конструкция из поликарбоната

Такая конструкция возводиться несколько проще. Для выполнения работ понадобиться сварочный аппарат. Это нужно для сооружения металлического каркаса. В качестве стоек используют профиль, сечение которого составляет 40х60мм. Для обвязки используют изделия меньшего размера.

Установка каркаса проводится аналогично. Стойки бетонируются в ямах. Между ними крепят перемычки, которые придадут конструкции жесткости, а также будут использованы для крепления поликарбоната. Сверху сваривается прочная рама, на которой будет устанавливаться бак для воды. После этого вся конструкция покрывается водостойкой краской.

Для отделки используется непрозрачный листовой поликарбонат, толщина которого составляет от 6 до 10 мм. Для порезки материала используют дисковую пилу.

Душевая из поликарбоната прогревается как теплицаИсточник prosamodelki.ru

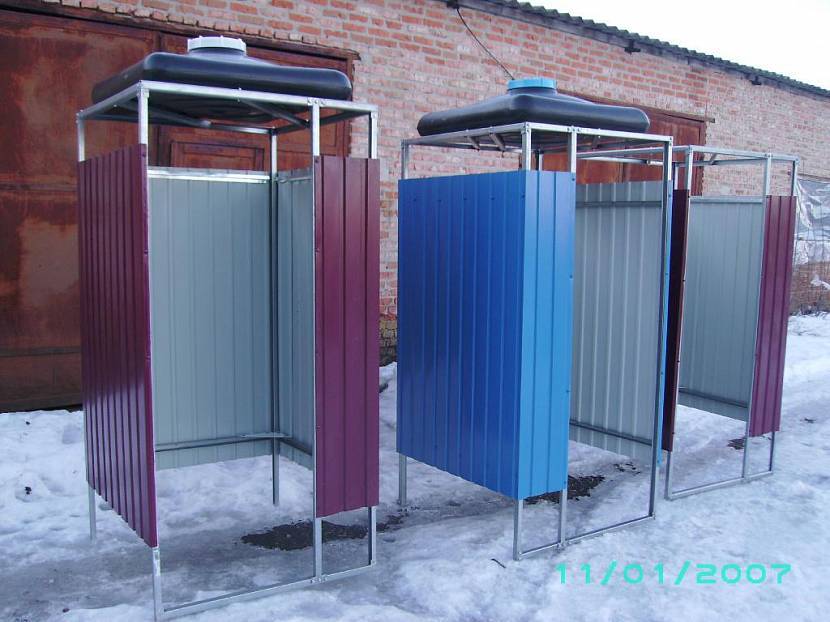

Душ из профнастила

В качестве летнего душа можно использовать и конструкцию из профнастила. Это материал имеет небольшой вес и отличается своей долговечностью. Для сооружения каркаса используют деревянные бруски и металлический профиль определенного сечения.

Строительство душа выполняется по аналогичной схеме. Стойки соединяются поперечным профилем, который придаст конструкции жесткости. Для фиксации отделочного материала используют оцинкованные саморезы, оснащенные уплотнительными шайбами. Двери представляют собой каркас из профиля, который обшивается профнастилом. Для резки материала используют ножницы по металлу или болгарку с зубчатым диском.

Аккуратные кабинки из профнастилаИсточник tltext.ru

Кирпичный душ

Чтобы соорудить душевую кабину из кирпича, необходимо сделать мелкозаглубленный фундамент. Для этого по периметру выкапывают траншею шириной 20 см и глубиной 40 см. Чтобы сэкономить на возведении основания, в бетонный раствор кидают битый кирпич или камень.

Когда бетон застынет, выполняется кладка на цементный раствор. При этом устраивается дверной проем необходимых размеров. Дверь может быть сделана из дерева или металлического каркаса, обшитого профнастилом. Сверху на кладке укладываются бруски, которые будут служить основанием для кровли и установки бака для воды.

Кирпич это капитальная постройкаИсточник ydachadacha.ru

Переносной дачный душ своими руками

Мобильный душ заводского производства можно найти в крупных магазинах, где продаются товары для дачи и загородного отдыха. Это недешевое устройство, состоящее из емкости с подогревом, электронасоса и шланга с душевой насадкой. Прибор можно использовать на даче, в дороге или в любом другом месте, где есть источник электропитания.

Аналогичное устройство, только с механическим приводом, можно изготовить своими руками. Нужно приобрести ножной насос и присоединить его к емкости с водой. Установка приводится в действие с помощью «педалей», которые поочередно нажимаются для создания давления. Конечно, это не самый комфортный вариант, но смыть грязь и освежиться все-таки можно.

Электричество

Установите в бак с водой кипятильник или ТЭН мощностью от 2 кВт. Если вы для подогрева воды используете ТЭН, его необходимо врезать в нижнюю часть ёмкости для воды. Кипятильник опускается в бачок сверху. Но следует обязательно следить за уровнем воды во время процесса нагревания. В противном случае ваши приборы могут сгореть.

Чтобы не произошло короткого замыкания, провод, протянутый от розетки до душевой должен быть едино-цельным. На бак с водой нужно установить термометр, который укажет когда нагревательные приборы можно отключать. Или приобретите ёмкость с автоматическим подогревом, где есть контроль не только за температурой, но и уровнем воды.

Хорошим вариантом для летнего душа с электрическим обогревом будет использование сразу 2-х баков: большой – для холодной, маленький – для горячей воды. В таком случае каждый член семьи сможет подбирать для себя комфортную температуру. Для смешивания горячей и холодной воды приобретите смеситель.

Как и в случае с отоплением дровами, пластиковый бак использовать наряду с нагревательными приборами не рекомендуется.

Принцип работы

Чтобы душ начал функционировать, требуется нажать на педаль насосной установки. При активации механизма всасывания в шланг, закрепленный в резервуаре, подается некоторое количество воды. Жидкость под давлением проходит через помпу и попадает в трубку, ведущую к лейке, а затем выливается наружу.

Для первой подачи необходимо несколько раз нажать на педали. Когда вода достигнет конца трубки, следующее нажатие активирует струю. Т. к. каждый человек адаптирует работу установки под себя, то после нескольких сеансов можно просчитать, сколько ресурсов тратится в среднем каждый раз во время мытья, и избежать их перерасхода.

Ритмичность шагов влияет на создание равномерного водного напора.

Что потребуется для сборки устройства

Для сборки устройства понадобятся комплектующие душа (помпа, трубки, переносной резервуар, насадка, пробка) и такие инструменты и материалы:

ножницы, дырокол, форма с острыми краями и т.п. — для выполнения отверстий в резине;
дрель с крупным наконечником — для сверления деревянной или пластиковой пробки;
полимерная глина, герметик или эпоксидный клей — для герметизации швов.

По желанию конструкцию можно усложнить. Например, снабдить отверстия переходниками с резьбой, чтобы душ было удобно собирать и разбирать, сделать разветвленную систему шлангов, чтобы вода лилась одновременно с нескольких сторон, и т. п.

Поиск подходящего места

Сначала нужно позаботиться о месте, имеющем отток воды. Мы не живем в пустыне, и не можем рассчитывать на то, что сколько воды выльется, столько впитает песок. Хорошо, если есть место, где вся вода сможет впитаться в землю. Конечно, это не участок соседа, если нет желания устроить конфликт. Подходящее место – небольшая возвышающаяся область, немного уединенная, где можно наслаждаться купанием не полностью одетыми.

Можно приобрести недорогой простейший стационарный садовый душ. Если нет желания, возможности подвести воду, можно использовать туристический вариант – емкость, заполняющуюся с крана, или без водопровода – из ведра.

Гораздо удобнее оборудовать во дворе настоящий душ, стоящий на ножках или забитый в землю. Простая садовая модель устанавливается на земле, поддерживается штативом. Конструкция изготовлена из пластика и алюминия. Регулируемая высота 1,80-2,45 м. Устройство оборудовано клапаном с регулируемым потоком воды. Насадка регулируется в вертикальной и горизонтальной плоскостях.
