Как правильно крепить поликарбонат – полное руководство

Сверление отверстий

Желательно выполнять их проделывание между ребрами жесткости. От краев необходимо производить отступ на дистанцию не меньше 2 диаметров используемого сверла.

Ключевые правила, которые следует соблюдать во время сверления:

  1. Применяемое сверло должно иметь заточку под углом 30°.
  2. Процесс сверления нужно производить с соблюдением прямого угла на скорости не более 40 м за минуту.
  3. Габариты отверстия должны быть больше диаметра крепежа на 3 мм.
  4. При задействовании сверла требуется периодически совершать перерывы во избежание его перегрева, а также удаляя при этом образовавшуюся в процессе стружку.

Крепление монолитного поликарбоната

Для работ понадобится следующий инвентарь:

  • рулетка;
  • строительный уровень;
  • электрический лобзик или циркулярная пила;
  • дрель;
  • сверла;
  • шуруповерт;
  • листы поликарбоната;
  • саморезы;
  • прокладки;
  • термошайбы;
  • силиконовый герметик.

Так как правильно крепить поликарбонат?

На подготовленную раму наклонной или скатной конструкции монтаж поликарбоната можно осуществить «сухим» или «влажным» способом.

«Влажное» крепление осуществляют при помощи полимерной замазки, которая распределяется по периметру рамы. Затем на нее укладывают лист поликарбоната, оставляя зазоры (примерно 2 мм) для температурных перепадов, и сильно прижимают к основе, убирая всю лишнюю замазку. Взамен полимерной замазки можно использовать резиновые полосы (прокладки).

Схема забора из монолитного поликарбоната.

Закрепление листов производится по углам либо по наиболее длинным сторонам. Периферийная часть (стыки) обрабатывается силиконовым герметиком. Чтобы придать конструкции более законченный вид, силикон можно закрыть деревянными планками или пластиковыми уголками. Такой способ крепления используют для деревянных или металлических каркасов.

В случае крепления монолитного поликарбоната на стальные сверхмощные рамы для герметизации внутри и снаружи сначала укладывают уплотнитель из резины, а затем наносят слой герметика.

Более широко распространен «сухой» способ установки. Он выглядит значительно аккуратнее и чище. Его применяют на больших площадях покрытия. При этом используют профили, уплотнители и крышки, имеющие резиновые прокладки, и не применяют клеящие материалы. Все соединения выполняются с помощью болтов, гаек и шурупов.

Такой способ крепления практикуется в случае монтажа перегородок, звукоизоляционных барьеров или световых шлюзов. Система устраивается таким образом, чтобы влага, попадая на верхний слой защиты, не доходила до внутренней прокладки и стекала по каналам дренажа.

При проектировании необходимо уделить особое внимание соотношению сторон конструкции. Самым лучшим вариантом для остекления является квадрат

Если форма прямоугольная, то при увеличении размеров параллельных сторон прочность листа уменьшается, причем оказываемая на него нагрузка растет прямо пропорционально увеличению длины.

Примечание!

Схема устройства сотового поликарбоната.

В случае риска больших снежных нагрузок рекомендуется перпендикулярно арке или направляющей дополнительно установить перекладину.

Поликарбонат отличается от стекла тем, что сильно прогибается. Но при остеклении это не скажется. Все прогибы исчезнут после устранения нагрузок. Для гибкого пластика необходима глубокая посадка и увеличенные пазы. Это поможет надежно посадить поликарбонат и избежать выпадений листа при сильных прогибах.

Способы монтажа

Технологии монтажа поликарбоната мало отличаются друг от друга, но имеют некоторые особенности, связанные с характеристиками возводимой конструкции, которая предполагает горизонтальное или вертикальное прямое, а также арочное остекление поликарбонатными листами.

Плоские кровли

Горизонтальное расположение листов сотового поликарбоната с небольшим уклоном для слива дождевой воды – это один из малоподходящих вариантов для снежных регионов. Плоская кровля имеет наименьшее сопротивление весу скопившегося снега. Для снижения риска пролома делают уклон, по которому снежные массы сходят со скатной крыши. – Уклон плоской кровли в 40° – один из наиболее распространенных видов скатных крыш из поликарбоната. Но если вы хотите сделать максимально горизонтальную поверхность, предусмотрите как минимум 5° наклона. Это минимально допустимый уклон. – Для встраиваемого в рамы поликарбоната нужно заранее учесть коэффициент температурного расширения. Он зависит от толщины поликарбонатных листов. – Для скатных крыш используйте алюминиевые профили. – Расстояние между стропилами должно быть таким, чтобы место стыка листов было строго посредине бруска. – Обрабатывайте швы мастикой. – Предусмотрите компенсационный зазор между поликарбонатными листами около 5 мм. – По окончании монтажа профилей установите ограничители и зафиксируйте их заклепками.

Арочные кровли и навесы

Гибкость сотового поликарбоната дает возможность использовать его в качестве основного материала для арочных навесов и криволинейных крыш беседок, теплиц, бассейнов и т.п. сооружений. Поликарбонатные листы легко монтируются на каркас из любых материалов и практически любой конфигурации. – Не изгибайте сотовый поликарбонат поперек ребер жесткости. – Не сгибайте листы больше, чем это разрешено в технических характеристиках. – Используйте прижимной профиль из поликарбоната. Для алюминиевых профилей радиус кривизны должен быть чуть меньше, чем общий радиус дуги арки.

Обращение с листами поликарбоната

Схема соединения листов из монолитного поликарбоната.

Проводя монтаж, важно помнить, что с материалом необходимо обращаться очень бережно и аккуратно. Поверхность его чувствительна к механическим воздействиям, в силу чего не рекомендуется осуществлять контакт материала с абразивными веществами, а также следует предупреждать трение о различные шероховатые поверхности

В противном случае на его поверхности могут образовываться царапины, что ухудшает внешние данные. Специалисты советуют снимать защитную пленку только после окончания всех монтажных работ

Очень важно и то, что поликарбонат, используемый для строительства лестниц, сцен, требует покрытия лаком

Не рекомендуется воздействие веса человека на поликарбонатные панели, вот почему передвижение их организуется при помощи временных деревянных балок. Что касается чистки, то, как уже было сказано, панели довольно легко поддаются обработке, но тем не менее нецелесообразно использовать для этих целей органические растворители и поверхностно-активные вещества. Мытье листов проводится при помощи слабого мыльного раствора и обычной воды. Железные щетки, скребки могут повредить поверхность поликарбоната.

Инструменты и оборудование

Для проведения работ по закреплению панелей нужны инструменты, основное и подсобное оборудование. Выбор зависит от того, на какой каркас крепится и каким образом монтируется материал, а также от сложности конструкции.

Для проведения работ необходим:

  • шуруповерт;
  • электрическая дрель (со сверлами по дереву или металлу);
  • электрический лобзик для резки поликарбоната;
  • пылесос для сбора мелкой крошки и пыли из сот после резки;
  • устройство для обрезки алюминиевого профиля;
  • саморезы;
  • болты с гайками;
  • различные шайбы;
  • резиновые, пластиковые, силиконовые прокладки под шайбы (зонтичные или плоские);
  • стремянка;
  • линейка металлическая;
  • мерная лента (рулетка);
  • уровень.

Комплектующие для крепления поликарбоната

Рассмотрим подробно комплектующие для крепления поликарбоната.

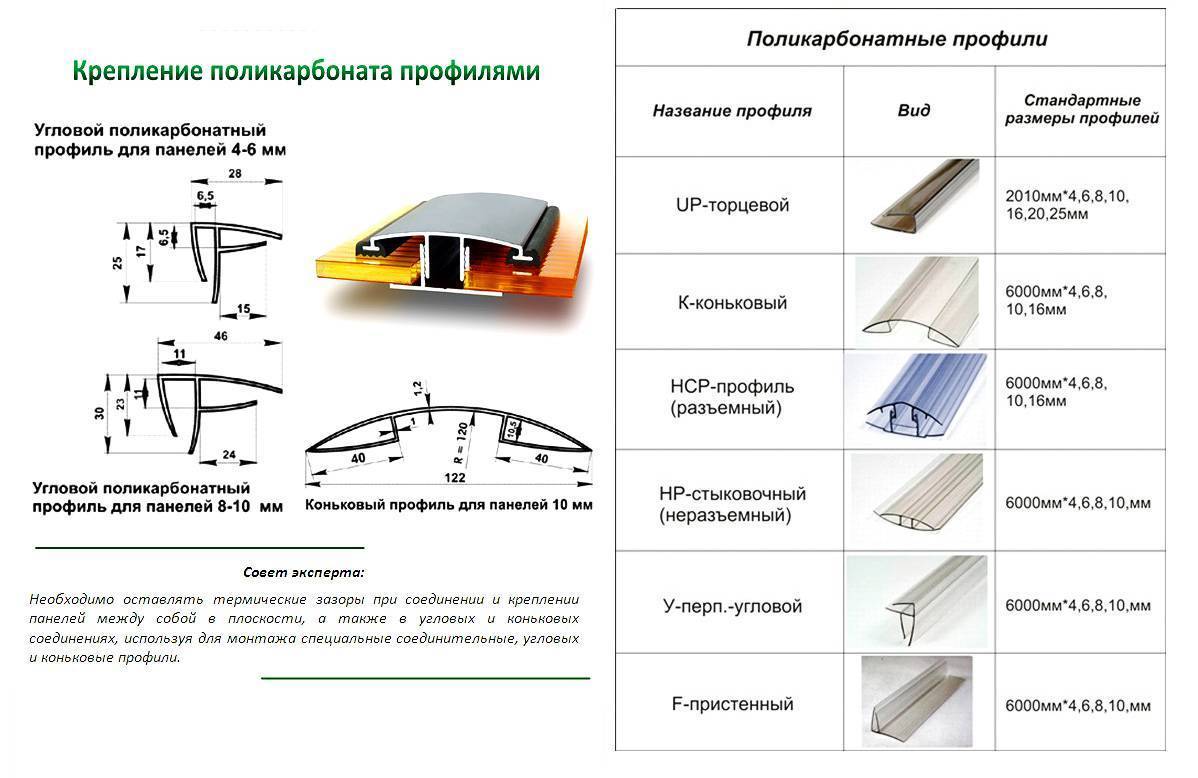

Профили

Для всех методов крепежа поликарбоната к металлу используют профили, причем они различаются по материалу изготовления и конфигурации: неразъемные, разъемные и торцевые.

Соединительные неразъемные профили для крепления поликарбоната (НР) изготавливают из поликарбоната, их можно подобрать под цвет сотового материала. В результате получится не только прочное соединение, но и красивое.

Конструкция соединительного разъемного профиля (НСР) состоит из крышки и базы. В ней используют закругленные внутрь ножки, поэтому для фиксации материала профиль протягивают между листами.

Торцевой профиль (П-образный) – нужен для заглушки торцов сотовых панелей, чтобы внутрь ячеек не попадала грязь, пыль и влага.

Коньковые профили позволяют делать плавающее крепление, которое необходимо для арочных сооружений.

Твердый угловой профиль – с помощью такого пластикового уплотнительного профиля надежно соединяют два листа под углом 90°. Ими можно соединить разные по толщине панели.

Пристенными профилями крепят листы к стене и защищают торцы, обращенные к стенам.

Приобрести профили поликарбоната в Анапе можно без особого труда в специализированных магазинах, которые продают стройматериалы и строительное оборудование. Также можно их заказать по интернету.

Термошайбы

Термошайба для крепления поликарбоната позволяет надежно фиксировать листы на каркасе. Её конструкция состоит из 3-х элементов:

  • выпуклая пластиковая шайба с ножкой, которая заполняет отверстие в листе;
  • уплотняющее кольцо из пластичного полимера или резины;
  • заглушка, защищает саморез от влаги.

Саморез для крепления поликарбоната чаще всего не комплектуется термошайбой, поэтому её нужно покупать отдельно. Термошайбы для крепления поликарбоната прижимают мягко и надежно лист к каркасу строения, при этом защищают материал от проникновения внутрь влаги. Они позволяют сооружению выглядеть эстетично. Причем шаги крепления поликарбоната напрямую зависят от предполагаемой снеговой, ветровой и прочей нагрузки.

Термошайбы бывают трех видов:

  • полипропиленовые;
  • поликарбонатные;
  • из нержавейки.

Для любых теплиц из поликарбоната термошайба – неотъемлемый элемент крепления покрытия, потому что этот тип сооружений должен быть хорошо герметизирован.

Мини шайбы

Мини шайбы отличаются от обычных термошайб небольшими размерами. Их используют в ограниченных пространствах и когда необходимо сделать крепеж менее заметным, если он находится на хорошо обозреваемой части листа. Они также делаются из разных материалов. Использование таких шайб для крепления поликарбоната позволяет сделать все сооружение более привлекательным и красивым.

Оцинкованная лента

Оцинкованные ленты для крепления поликарбоната предназначаются только для арочных конструкций. Благодаря им материал остается целым, так как не приходится его сверлить и резать. Они позволяет стягивать листы в любом месте, что необходимо для фиксации листов карбоната на больших расстояниях.

Заглушки

Разновидностью профилей для ячеистых панелей является L-образная заглушка с микропорами, она очень похожа по внешнему виду на направляющую для панелей. Этот профиль обязательно используют с ячеистым материалом – он надежно закрывает отверстия на торцах листов, при этом предотвращает попадание влаги и грязи внутрь панелей

Важно помнить, какой стороной крепить поликарбонат к сооружению

Профиль-заглушка может быть не только L-образным, но и F-образным. И в данном случае он тоже похож на направляющую для ячеистых панелей. Для обустройства телиц, в основном, используют первый вариант, потому что торцы листового полимера закапываются в грунт. Для монтажа кровли подходят оба варианта – все будет зависит от конструкции крыши и материалов, к которым крепят ПК.

Благодаря этим заглушкам удается предотвратить снижение прозрачности ячеистого материала, потому что в него не попадет грязь и влага. Вода при парниковом эффекте переходит из жидкого состояния в пар, поэтому он, проникая в ячеистый материал, делает его мутными. Избавиться от него будет крайне сложно, из-за чего предохранительные заглушки нужно в обязательном порядке ставить на торцы панелей.

Повысить герметичность заглушек можно с помощью прозрачной пленки с микропорами.

Различия между монолитным и сотовым поликарбонатом

Несмотря на то, что полимер имеет одинаковую химическую форму, форма выпуска монолитных и сотовых панелей заметно отличается.

Монолитный поликарбонат – это сплошной лист из плотного, стойкого к внешним воздействиям пластика. За счет толщины слоя от 2 мм материал достаточно прочный, не требовательный к механическим воздействиям. Он достаточно гибкий, не хрупкий, легко сверлится и режется.

Сотовый поликарбонат, иногда называемый структурированным, изготавливается как ячеистые панели. Внешние слои и внутренние «перегородки» дают достаточную жесткость листа, но толщина слоя при этом совсем невелика – обычно до 1 мм. Соответственно, фрагменты панели обладают определенной хрупкостью, сверлить и резать их необходимо аккуратно.

Таким образом, при монтаже монолитного поликарбоната особых сложностей не возникает – в работе он практически ничем не отличается от других пластиков

А вот сотовый поликарбонат требует осторожности и выполнения ряда правил. Соответственно, дальнейшая информация относится в основном к структурированным панелям, если не указано иное

Основные инструменты, используемые для нарезки и крепления поликарбоната ↑



Во время подготовки купленного поликарбоната к монтажу, естественно, возникает вопрос: «Чем можно резать этот особый материал?»

По мнению строителей-профессионалов и любителей-садоводов, которые самостоятельно «возводили» деревянно-поликарбонатные теплицы на своих участках, нарезать необходимые по размеру листы можно с помощью таких инструментов, как:

канцелярский или строительный нож (самое распространенное орудие), имеющий острое лезвие и удобную ручку – используется, главным образом, во время резки материала толщиной 4-6 мм, и в случае необходимости позволяет подрезать-«подогнать» лист по размеру (не более 1-2 см);

циркулярная пила высокоскоростная – важно, чтобы лезвие пилы имело мелкие неразведенные зубья и было армировано твердым сплавом (при ее использовании необходимо иметь 2 доски – направляющую и подложку);

«болгарка» (небольшая), с диском 125мм, зубья которого должны создавать угол около 30 градусов – чтобы сделать ровные отрезы;

электролобзик с мелкими зубьями (чтобы не «рвать» лист) – подходит для резки как больших листов, так и «скруглений» при изготовлении арочного типа теплиц и навесов.

Рекомендуем
Полезный совет! Прежде, чем приступить к окончательной «нарезке» поликарбоната тем или иным видом инструмента, можно «потренироваться» на отходах материала (например, попросить у соседа, уже построившего поликарбонатную теплицу, или на производящем предприятии).

Далее отметим, что для крепления поликарбоната к обрешетке деревянной теплицы «точечным» (наиболее распространенным) методом используются саморезы с крестообразной головкой или болты-саморезы, – которые ввинчиваются с помощью обычной электродрели.

Чтобы в отверстия от саморезов не проникала влага, между его «головкой» и поликарбонатным листом необходимо использовать герметизирующую «шайбу» (металлическую, резиновую полиуретановую) или специальные «термошайбы» (с прокладкой и защелкивающейся сверху герметичной крышкой).

На заметку
Полезно знать! Наличие уплотнительной шайбы между головкой самореза и поликарбонатным листом позволяет не допустить смятие панели при завинчивании саморезов.

Для того, чтобы соединить поликарбонатные панели между собой и прикрепить их к каркасу, обеспечить герметичность, устойчивость и длительный срок службы деревянных теплиц с покрытием из поликарбоната, кроме указанных инструментов необходимо также наличие дополнительных профилирующих элементов различного назначения (они могут поставляться в комплекте к поликарбонатным листам, а также их возможно приобрести отдельно в специализированных магазинах):

  • простой соединительный с пазами – в него вставляются края листов, следующих один за другим по ширине крыши и стен теплицы;
  • торцевой, «глухой» с внешней стороны – предназначен для герметизации и закрытия краев панели от пыли, мошек и пр.;
  • пристенный – используется для прикрепления панели к стене дома (типично для односкатных крыш);
  • угловой – с его помощью соединяются панели по углам теплицы;
  • коньковый – необходим для крепления панелей на вверху 2-х скатной крыши.

Монтаж сотового поликарбоната

Схема правильного монтажа поликарбоната для арочной кровли.

Монтаж листов отличается в зависимости от типа материала. Сотовый поликарбонат с успехом используется для изготовления скатных конструкций с углом ската не менее 11%. Сотовый материал хорош тем, что его можно разрезать без особого труда. При толщине от 4 до 10 мм он отлично режется ножом. Более толстый материал можно разрезать при помощи пилы или электрического лобзика.

В том случае, если поликарбонатом планируется закрывать крышу, то технология работы следующая: во-первых, при помощи обычного сверла делают отверстия на расстоянии не менее 4 см от края. Делают их между ребер.

Схема крепления листов поликарбоната к металлическому каркасу.

Не нужно забывать удалять стружку после распила. Торцы рекомендуется закрывать металлическими профилями. Они нужны для герметичности конструкции. Профили могут быть перфорированные, то есть с мелкими дырками, и не перфорированные. В последнем случае для обеспечения оттока жидкости целесообразно сделать небольшие отверстия. Верхние торцы панелей потребуется закрыть алюминиевой лентой. Для нижнего торца используется перфорированная лента.

При отсутствии герметизации торцов срок службы поликарбоната снижается. В сотовом материале ребра жесткости расположены в продольном направлении, поэтому закреплять листы требуется в том направлении, чтобы конденсат стекал вниз

Важно помнить и тот факт, что сотовый поликарбонат имеет две стороны, одна из которых защищена от ультрафиолетовых лучей. Крепление проводят таким образом, чтобы она была наружу

Крепление поликарбоната

Практически любая инструкция включает в себя использование крепежных элементов. Крепление листов осуществляется пр помощи саморезов и шайб. Проводя монтаж, нужно иметь в виду, что ось отверстия располагается не ближе 36 мм от края плиты.

Способ крепления соединительной перемычки с дугой.

Это имеет большое значение при термическом расширении материала, обеспечивая исходные свойства материала. В противном случае при несоблюдении данного правила листы поликарбоната может перегнуть. Расстояние между саморезами зависит от толщины плиты. Если последняя составляет 8-10 мм, то дистанция между крепежными элементами равна 400-500 мм. При толщине листов, большей в 2 раза, расстояние рекомендуется делать 600-800 мм.

Если плита имеет большую длину, например, 7 метров, то отверстия под шурупы оптимально делать овальными, чтобы продольная ось была направлена по длине плиты. Отверстие рекомендуется делать только в середине воздушного канала листа поликарбоната.

Для сверления подойдут простые сверла. Этот этап работы проводится между ребрами жесткости. Листы сотового поликарбоната фиксируются точечным способом при помощи саморезов и термошайб. Последние представляют собой шайбы на ножке с защелкивающейся крышкой. Главная их функция — обеспечение герметичности и прочности крепления листов.

Длина ножки должна строго соответствовать толщине панели. При этом ножка прилегает к самому каркасу. Шаг крепления термошайб в среднем составляет 30-40 мм. Не рекомендуется фиксировать поликарбонат жестко, без зазора во избежание его искривления. Для того чтобы предупредить или уменьшить термическое расширение, рекомендуется использовать прозрачные или белые листы, потому что они меньше нагреваются.

Процесс герметизации торцов листа

На время хранения и транспортировки поликарбоната производитель защищает торцы листов временным скотчем, который обязательно удаляют перед началом герметизации.

Герметизация верхних кромок материала выполняется с помощью клейкой алюминиевой ленты, для герметизации нижних торцов используют перфорированную ленту. Если торцы не вставляются в паз или профиль, то их поверх ленты закрывают торцевым профилем. При этом в нижнем профиле обязательно делают отверстия на расстоянии 30 см друг от друга, через которые будет стекать конденсат.

Конструкции арочного типа предполагают герметизацию всех кромок по аналогии с нижним торцом.

Резка поликарбонатных листов

В виде шаблона используйте ближайшее ребро жесткости. Аналогично можно применить любую пилу с упором или циркулярную пилу

Но тут есть одно важное условие. Полотно пилы должно состоять из твердых сплавов

Производя резку листов машинным методом, укрепите надежно поликарбонат, чтобы вибрация не мешала работе пилы.

Помимо циркулярной пилы, можно применить и ленточные пилы. В данном случае лента должна соответствовать толщине от 0,7 до 1,5 мм. Между зубьями полотна должно быть расстояние в 3,5 мм, но не более. Используйте скорость резки не более 1000 м/мин. Оптимальная ширина полотна пилы – 12 – 20 мм.

Ориентировка панелей

Ребра жесткости листов поликарбоната распределяются по длине. Чтобы добиться максимальной прочности конструкции, необходимо правильно расположить полые каналы:

  • Если панель устанавливается вертикально, то каналы располагаются по вертикали.
  • В дугообразных конструкциях каналы должны быть параллельны линии изгиба.
  • В конструкциях наклонного типа – по направлению ската.

При изготовлении внешних конструкций следует использовать поликарбонат, у которого с наружной стороны имеется защита от ультрафиолетовых лучей в виде пленки из специальных веществ. На ней производитель указывает всю необходимую информацию. Для правильного расположения листов поликарбоната пленку не снимают в процессе монтажа.

Крепление монолитного поликарбоната к металлу термошайбами

Крепить поликарбонат с помощью термошайбы тоже неплохой вариант. Но главным условием высокого качества крепления монолитного поликарбоната здесь является подбор максимально надежных термошайб, а также правильно сделанный в процессе крепления зазор.

От этого всего будет зависеть не только крепление теплицы, но и ее чистота, защита от попадания внутрь осадкой или ветра. Следует заметить и то, что сейчас термошайбы бывают самых разных цветов. Поэтому даже требовательные в эстетическом плане люди могут подобрать для себя наиболее приемлемый и красивый вариант такого крепления.

http://polikarbonatstroy.ru/www.youtube.com/watch?v=YF3Cii8-Ssk

Для начала приобретите необходимое количество термошайб. Их лучше взять немного с запасом. Покупая термошайбу, следите за тем, чтобы длина ее ножки была немного больше суммарной толщины резиновой прокладки под шляпкой шайбы и толщиной листа для теплицы. Это даст возможность закрепить монолитные профили на металлический каркас максимально надежно.

Сам монтаж происходит таким образом. Сначала нужно на листах для теплицы просверлить дырочки, равные диаметру термошайб. Сверлить необходимо только в местах крепления к каркасу. Затем вставляем саморез в отверстие термошайбы, после чего термошайбу можно крепить к каркасу теплицы уже сверху на лист предварительно наложенного поликарбонатного материала. Удобнее делать это вдвоем, чтобы один человек держал монолитный лист, а другой крепил термошайбу к каркасу.

http://polikarbonatstroy.ru/www.youtube.com/watch?v=jdyHb6P4UXc

В результате ножка термошайбы должна так упереться в каркас, чтобы она держалась прочно, и лист не мог упасть. При этом зазор образуется сам собой благодаря резиновой подкладке под шляпкой термошайбы. Так лист поликарбоната крепится к металлическому каркасу во всех нужных местах. После того как таким образом вы сделаете всю теплицу, термошайбы сверху необходимо в обязательном порядке закрыть при помощи специальных колпачков, которые идут к ним в комплекте. Это предохранит их от порчи от осадков. Теперь ваша теплица полностью готова к использованию.

Разновидности крепежа для крепления поликарбоната к металлу

Точечный крепеж для поликарбоната к металлическому каркасу выполняется с помощью термошайб. Расстояние между крепежными элементами не должно превышать 30-40 см.

Такой способ имеет один недостаток, внутри помещения внешний вид может быть не очень привлекательным. Это происходит по причине несоответствия соединительных профилей и каркаса.

Профильное крепление подразумевает фиксацию на металлическом каркасе алюминиевых или поликарбонатных соединительных профилей, в которые в последствие вставляют панели. В этом случае необходимо знать, как крепится поликарбонат к металлу.

Недостатком этого способа можно назвать выход панели из пазов при повышенной нагрузке на поверхность из поликарбоната.

Смешанное крепление поликарбоната предполагает использование обоих вариантов с целью компенсации их недостатков.

Видео описание

Об этих нюансах монтажа подробно рассказано в следующем видео:

Крепят элементы только саморезами со специальными силиконовыми термошайбами, о которых было рассказано ранее

Важно вкручивать крепёж точно под прямым углом к плоскости покрытия

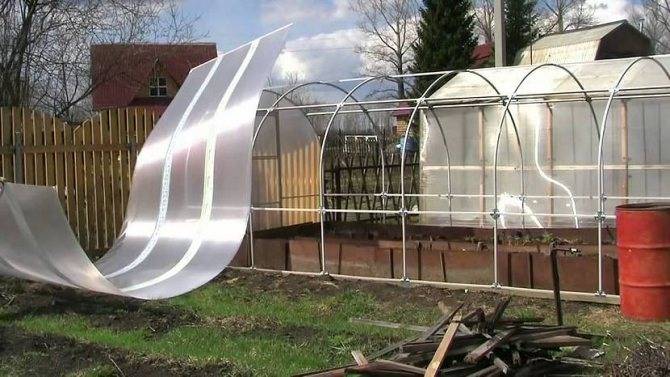

Следующий шаг – покрытие стен и кровли либо крепление листов к дугам. В первом случае можно справиться с монтажом самостоятельно, так как размеры деталей позволяют делать это без помощника. Во втором без него не обойтись, так как покрыть теплицу поликарбонатом своими руками полукруглую одному практически невозможно, особенно в ветреную погоду. Большое и лёгкое полотно превращается в парус, и удержать его в нужном положении очень сложно. Как и донести до места и перекинуть через каркас, не повредив поверхность.


Для покрытия арочных теплиц необходим помощник Источник i.ytimg.com
