Устройство ливневки вокруг дома своими силами

Виды лотков для дождевой канализации

Лотки – важный конструктивный элемент водоотводящей системы. По ним осадки двигаются к приемному коллектору. От их габаритов, высоты и материала зависит пропускная способность канализационной сети.

Изделия делятся на классы по массе допустимой нагрузки. Для частных домов, зон отдыха и пешеходных участков достаточно элементов, выдерживающих несколько сотен килограмм. Различают 6 классов нагрузки:

A – до 1500 кг – спортивные площадки, пешеходные зоны;

B – 12500 кг – загородные коттеджи, парковки;

C – 25000 кг – заправочные станции;

D – 40000 кг – предприятия с интенсивным движением автотранспорта;

E – 60000 кг – промышленные предприятия;

F – 90000 кг – аэродромы.

Допустимая нагрузка зависит от материала, из которого изготовлен лоток:

• бетон;
• пластик;
• композит;
• металл.

Бетонные и железобетонные лотки

Бетонные конструкции используются дольше всех остальных видов. Они имеют множество достоинств – прочность, долговечность, надежность. Единственный минус лотков – существенный вес, из-за которого возникает сложности при транспортировке и монтаже. Комплектуются такие элементы чугунными решетками, они рекомендуются для использования при высоких нагрузках. Еще один плюс бетонных конструкций – доступная цена. Размер лотка составляет: 1000×100-500×90-750 мм.

Бетонные лотки

Полимерные лотки

Пластиковые лотки изготавливаются из различных видов полимеров: полимер, пропилен. Изделия отличаются малым весом и относятся к классам нагрузки A и B. Элементы используются для монтажа ливневки в частном домостроении и парковых зонах, они накрываются такими же пластиковыми решетками. Пластиковые лотки уступают бетонным конструкциям по продолжительности эксплуатации, но обладают высокой пропускной способностью.

Металлические лотки

Для конструкций из металла подбирается прочный, не боящийся коррозии, материал. Чаще всего это чугун, он обладает значительным весом и продолжительным сроком эксплуатации. Металлические лотки требуют специальной техники для монтажа и имеют самую высокую стоимость. Их устанавливают на участках, где невозможно использование конструкций из других материалов.

Композитные лотки

Элементы из композитных материалов являются искусственной комбинацией нескольких составляющих: полимербетон и полимерпесчанник. Такие лотки обладают прочностью бетона, но имеют в два раза меньший вес. Их стенки отличаются гладкостью, исключающей засорение, а стоимость немного выше, чем на пластиковые конструкции. Элементы имеют стандарт длины – 1000 мм, их ширина колеблется от 70 до 300 мм.

Этапы монтажа ливневки в частном доме

Разметка ливневки

В первую очередь перед началом монтажных работ стоит сделать точную разметку всей коммуникации на участке. Для этого используют рулетку, колышки и строительную нить. Отмечают все места расположения труб, дождеприемников, колодцев, конечное место сбора воды — его располагают в самой низшей точке участка. Далее при строительстве закрытой точечной системы действуют в такой последовательности:

1. В соответствии с разметкой копают траншеи и колодцы под установку дождеприемников/лотков. Дно траншей и ям хорошо трамбуют. При копке учитывают, что под трубы и резервуары будет настилаться песчаная подушка толщиной 15-20 см. То есть глубину увеличивают на этот параметр. В ходе копки траншей соблюдают заданный уклон.
2. На песчаную подушку укладывают трубы и последовательно соединяют их муфтами. Все стыки желательно обработать герметиком.
3. В подготовленные ямы устанавливают дождеприемники и колодцы, если коммуникация имеет перепады по рельефу, повороты или протяженность одного участка более 10 м. Все элементы соединяют в единую систему.
4. При соединении дождеприемников с трубами сразу монтируют пескоуловители. Они предотвращают заиливание/засорение системы песком и землей.
5. Проверяют ливневку, заливая в резервуары воду. Если все стыки остались герметичными и вода ушла с нужной скоростью, можно проводить засыпку системы. Сначала её обсыпают щебенкой слоем 10-15 см, а сверху укладывают грунт. Трамбовать его не нужно, сам со временем усядется.

При устройстве открытой ливневки работу выполняют в такой последовательности:

1. Подготавливают траншеи под укладку желобов, соблюдая уклон.
2. Дно канавок засыпают песчаной подушкой. Если укладываются бетонные лотки, то на песок наливают бетонный раствор 10 см. Он будет служить основанием для тяжелых желобов.
3. На остывший бетон или на песчаную подушку монтируют лотки, соединяя их в протяженный коллектор. Все стыки промазывают герметиком.
4. Установленный коллектор по бокам засыпают щебнем и хорошо трамбуют.
5. Желоба накрывают декоративными защитными решетками.

Как содержать ливневку

Спроектировать и построить ее – это одно. Чтобы она прослужила как можно дольше, нужно правильно обслуживать. Все работы в этом направлении сводятся к периодической прочистке. На стенках водостоков, в желобах и в трубах могут образовываться отложения (например, прилипшие листья с дерева постепенно собирают ил). Это значительно сужает пропускную способность. Сама прочистка выполняется механическим, термическим, химическим или гидродинамическим способом.

Так, весь процесс обслуживания сводится к следующим этапам:

1. Очистка водостоков на кровле.
2. Очистка приемников от ила.
3. Очистка наземных водостоков.

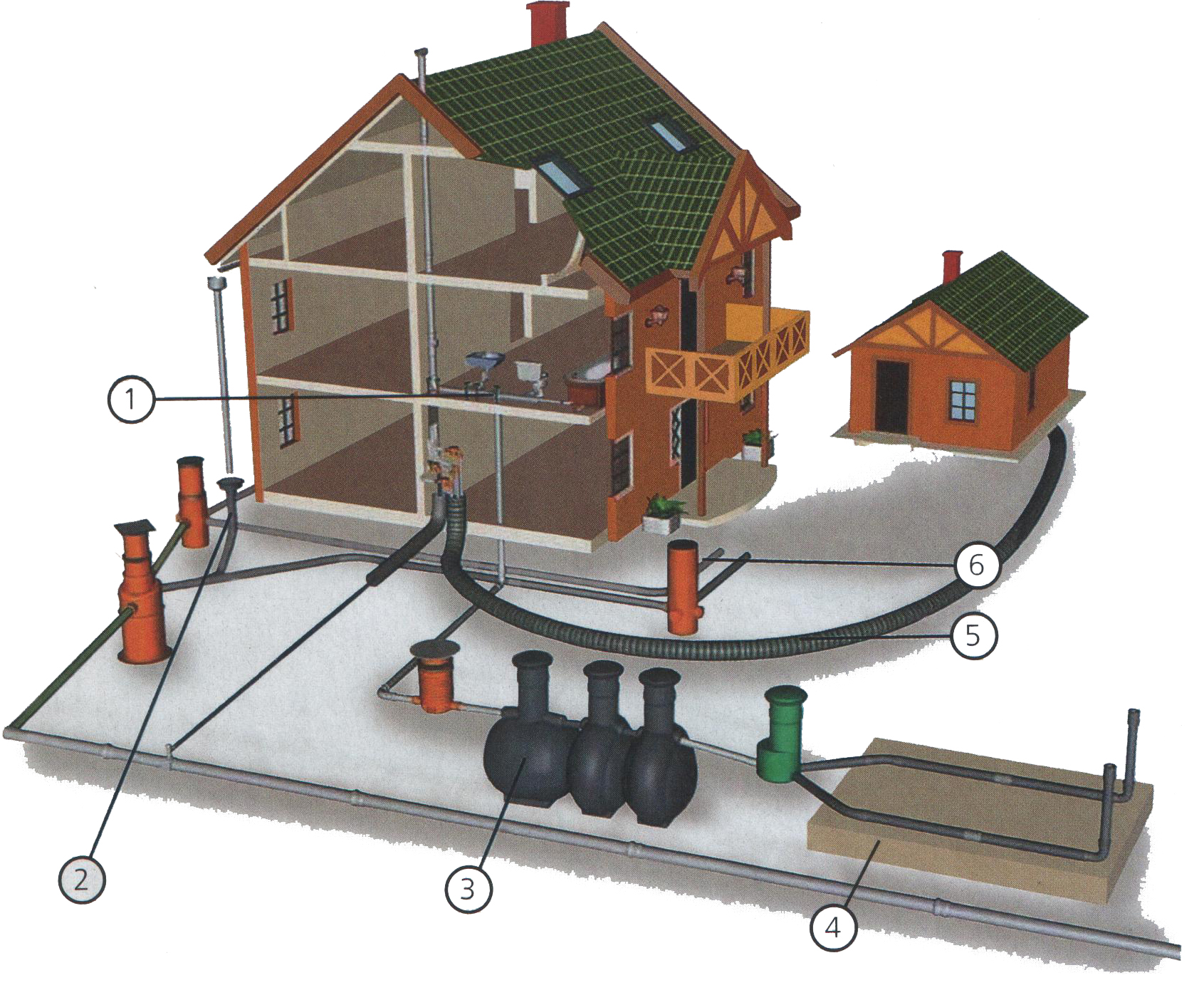

Состав дождевой системы

На всех крышах своего дома имеется своя система водостоков, которая представляет собой водосточные углубления, они же прикреплены по всему скосу.  В них происходит сбор  воды с крыш, затем она проходит путь по водосточным трубным проходам.

Приемники воды на земле –  углубления, дождеприемники,  уловители песка. Они определяются  под водосточными трубными проходами, а также на бетонных, асфальтных площадках, тротуарной плитке, либо же на окраине дорожки с невысоким наклоном. Все это делается для того, чтобы вода могла спокойно и самостоятельно стекать.

Порядок правильного выброса осадков и их распределения. В данном случае у каждого хозяина дома есть уникальная возможность – использовать сливную воду для собственных нужд, например, направить отток воды на полив участка или цветов во дворе, и т.д.

Достигнуть максимального результата можно, если все трубные проходы свести в один большой или несколько средних резервуаров, откуда уже, благодаря правильной работе насоса, вода будет переходить в поливную часть. Если такой необходимости для оснащения огорода водой нет, тогда вы можете спокойно выводить всю ненужную воду в сточную канаву и иные виды слива воды.

В случае, когда и такой вариант вам не подходит, есть шанс устроить процесс выброса ненужной жидкости в почву через перфорированные  трубы из пластика. Их нужно закопать немного ниже уровня грунта. Бывает всего четыре вида такой ливневой канализации в доме:

Подземные – когда все составляющие устройства располагаются ниже степени нахождения грунта. Это смотрится очень хорошо, но потребует от вас немалого количества земельных работ и немалых финансовых вложений в сам процесс. Сделать канализационную систему данного типа реально, когда вы собираетесь перестроить или переделать свой участок.

Систему можно образовать следующими видами:

промерзающая  система, при которой  с начала декабря и по апрель  не функционируют устройства, но их оборудование легче  — глубь залегания обычно составляет порядка 25- 40 см;

непромерзающая система –  понадобится проложить трубные системы не менее чем на 90 – 100 см.

Надземная ливневая канализация в частном доме, при которой  все водоотводящие желоба располагаются в укрытии, по нему же вода будет стекать в нужное место, при этом вывод зачастую происходит в огород или иной поливной участок земли;

Смешанная – она частично монтируется в грунте, и частично сверху. Это один из оптимальных способов, исходя из финансовых вложений, а также эстетических соображений.

Совмещенная  – в данном случае можно сберечь свои финансы и сделать совмещенный вариант из ливневки, и любой иной системы, отталкиваясь от уже имеющегося колодца на территории, когда возникает желание создать одновременно 3 системы водоотведения параллельно: канализационная, сливная, ливневая. Это бывает в том случае, когда потребуется одновременно провести три и более системы для вывода стоков: сливная система, канализационная и ливневая.

Однако мы не рекомендуем так проводить работы, потому что в тот момент, когда будет происходить таяние воды или прохождения сильного дождя, вода может начать прибывать с такой неимоверной скоростью, которая может составлять порядка 11 кубов в 60 минут. Колодец из-за этого перезаполняется за короткий промежуток времени.

Когда вода сбрасывается в сливной колодец, то в период при ливне вода под давлением будет поступать в систему, заполняя трубные системы, при этом попадая под фундамент, подмывая понемногу его структуру. Почистить их вы не сможете, придется только полностью менять, а это стоит очень приличных денег. Исходя из таких данных, можно сделать заключение –  ливневая канализация в частном доме должна быть только при наличии собственного колодца, если рядом не имеется водоема. Но колодец должен быть обязательно больших размеров, чтоб воды хватало для заполнения не более его 70-75%.

Вообще нужно заметить тот факт, что в каждом конкретном случае планируется отдельно проектированная схема, потому что одного плана действия практически не существует. Ведь у каждого  дома и рядом находящегося участка есть свои отличительные черты – впитывающая способность грунта, рельеф, застройка, планировка. Главное, что в любом варианте следует учесть следующие аспекты:

отвести воду на довольно длительное расстояние от вашего  дома, установив в дорожке небольшие углубления для слива воды на определённый участок;

отвести воду с обширной вымощенной площадки, где могут образовываться большие скопления воды, а с ними, как уже многие знают бороться крайне сложно.

Эксплуатация

В регулярное обслуживание входит:

• прочистка защитных решёток наземных элементов от крупного мусора (веток, листвы и т. п.);
• удаление осадка из пескоуловителей;
• очистка желобов по периметру крыши.

Необходимо также особое внимание уделить эффективности работы ливнёвки. Если отмечены застои воды или некачественный водоотвод, причина

прочистка ливневой канализации

прочистка ливневой канализации

Промывка канализации проводится через смотровые колодцы или коллекторы. Специалистами используются специальные водяные насосы, оснащённые длинным шлангом с насадкой-соплом. Вода под высоким давлением вымывает мусор и освобождает трубопровод.

Такая экстренная промывка требуется исключительно в случае несоблюдения основных правил эксплуатации:

• при несвоевременной очистке решёток и пескоуловителей;
• или при отсутствии в системе фильтров и пескоуловителей.

https://youtube.com/watch?v=Dzbe4NczmT0

Как выглядит устройство ливневой канализации и последовательность строительных работ пори ее монтаже

Структура сети водоотвода зависит от нескольких факторов: есть ли намерение использовать дождевую воду в целях полива, очищать ее или же сбрасывать без каких-либо операций в общую систему. К основным элементам, которые она может включать, относятся следующие компоненты:

• Открытый лоток для линейной конструкции.
• Дождеприемник для точечной конструкции.
• Пескоуловитель.
• Придверный поддон.
• Смотровой колодец.
• Коллектор.
• Трубы дренажные.
• Люк канализациолнный.
• Закрытый трубопровод.

Стадия проектирования

Если проект не предусматривает устройство ливневой канализации или попросту нет карты последовательности выполнения работ, то собственнику придется, либо самостоятельно заняться этим, либо пригласить специалистов. Собственно, рассчитать количество материалов и способ монтажа в состоянии любой домовладелец. Для этого следует определиться с размерами системы, которые будут оптимальны для отвода воды.

Необходимые данные для выполнения расчетов несложно найти в интернете:

• Сведения о количестве выпадающих осадков в регионе.
• Максимальный уровень снежного покрова и дождевых осадков.
• Рельеф и общая площадь участка, с которого производится сток.
• Данные о коммуникационных сетях, находящихся под землей.
• Характеристики почвы.

Финальный подсчет объема отводимой воды выполняется по формуле, где участвуют данные о площади кровли, интенсивности осадков и поправочный коэффициент. Полученный результат используется для выбора оптимального сечения труб по таблице.

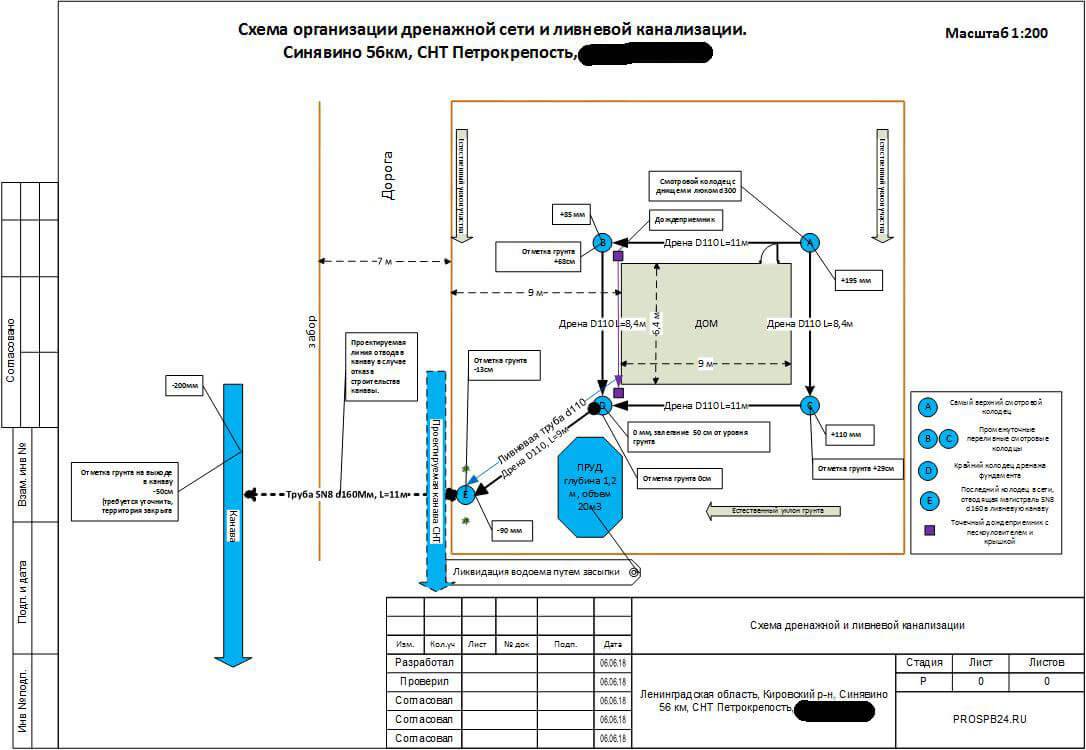

Создавая проект водоотвода, нужно отметить местоположение водосборников и ревизионных колодцев. Кроме диаметра труб и глубины их залегания следует определиться с уклоном желобов. Обычно последний показатель составляет 1 см на метр магистрали. Это позволит эффективно отводить воду и не допустить появления трещин в кирпичной стене здания.

Технология монтажного процесса

После составления проекта по устройству ливневой канализации в загородном частном доме и разобравшись с теоретической частью по монтажу системы, остается приступить непосредственно к процессу. Для этого составленная схема переносится на участок, таким образом, отмечаются места установки дождеприемников и емкостей для накопления воды.

Следующий шаг – планирование магистрали для прохождения труб, которая будет соединять все элементы конструкции. Дальнейшие действия выполняются по следующим переходам:

• Вырыть траншеи для трубопровода, их глубина должна превышать сечение укладываемых труб не менее чем на 150 мм.
• На дно готовой траншеи засыпать песок или гравий, который будет выполнять роль подушки, и способствовать нейтрализации сил пучения. Толщина подушки после трамбовки должна быть в пределах 150-200 мм.
• Выкопать котлованы для коллекторной емкости и ревизионных колодцев.
• Смонтировать трубопровод, соблюдая углы уклона.
• Установить лотки, дождеприемники и подсоединить их к трубам.
• Подключить трубопровод к пескоуловителю и колодцу или резервуару, используя фитинги.
• Засыпать траншею слоем песка или гравия и утрамбовать его.
• Облагородить прилегающую к водоотводу территорию, например, уложить тротуарную плитку или забетонировать, после чего установить решетки на линейные магистрали лотков.

На участках с пересеченной местностью нужно организовать перепадный колодец с соблюдением необходимого уклона труб. По возможности, перед тем как засыпать траншею желательно провести гидравлические испытания, которые помогут обнаружить места протечек

Определенная последовательность монтажных работ при устройстве ливневой канализации имеет важное значение для последующей эксплуатации системы

Обслуживание ливневки

Качественная организация процесса отвода дождевой и талой воды – это еще не все. Система нуждается в периодическом обслуживании, для чего необходимо выполнить несколько простых операций:

• Раз в 6 месяцев следует проводить очистку стоков.
• Не реже раз в три месяца контролировать состояние пескоуловителей, а при необходимости также проводить чистку.
• На дне дренажного колодца могут собираться частицы грязи или ила, их нужно периодически удалять, чтобы предотвратить засорение дренажа.

Через 10-15 лет эксплуатации водоотводящей системы рекомендуется промывать трубы от наслоений. Промывка осуществляется в двух направлениях при помощи напора воды из шланга.

Виды ливневой системы водоотведения

Ливневая система водоотведения – главная помощь отведения сточных дождевых и талых вод с участка при эксплуатации на нем жилого дома. Скопление большого количества воды после дождя или остатков талого снега имеет непосредственное влияние на урожай, состояние и разрушение элементов здания. Чтобы избежать разрушения фундамента, трещин и сколов в элементах частного дома, устанавливают ливневую канализацию, которую в народе называют «ливневка». Ливневая канализация состоит из различных труб, сифонов, заглушек и т.д. Эти элементы включены в ее схему, и при установке учитываются в строгом порядке. Для такого типа стока лишней воды с участка есть одна цель – единым потоком избавиться от лишней влаги, направляя его в канализацию.

Существует несколько видов ливневой системы водоотведения, выбирать которую следует на свое усмотрение

Вся система ливневой канализации состоит из элементов, установку которых лучше доверить профессионалам. Устройство ливневой канализации бывает 3 типов: открытого, закрытого и смешанного. При установке своими руками, необходимо четко соблюдать все правила совмещения элементов и крепления.

Особенности типов ливневки:

1. Открытый тип. Зачастую применяется на частных участках. При помощи специального раствора, создается определённая система каналов в почву. Укрывается специальными решетками. Они являются съемными. Ковка решеток может отлично сочетаться с ландшафтом на участке.
2. Закрытый тип. Применяется на участках с большой площадью. Все элементы устанавливаются в грунт. Вода проходит путь по такой канализации, и при помощи насоса откачивается из нее. Такой вид канализации устанавливают не просто на даче, а по территории всего загородного поселка.
3. Смешанный тип. Сбор воды происходит на поверхности земли, а ее перегонка под землей. Ливнестоки установлены таким образом, что вода самостоятельно переходит по ним.

Монтаж и установка такого вида водостока бывает точечной и линейной. Точечная установка помогает собрать всю воду на крыше. Сток и трубы являются своеобразным проводником воды в этой системе. Дождь и растаявший снег попадают в отверстие дождеприемника и уходят в колодец под определенным уклоном. Вода уходит за территорию участка по трубам, расположенным вокруг или впитывается грунтом. В колодце необходимо наличие определенного управления уровнем воды на случай большого ее скопления. Такой вид канализации может быть и на земле, с установленной на ней решеткой для исключения попадания в нее загрязнений.

При линейном монтаже канализация используется, как продолжение точечного монтажа, или как отдельная система для отвода воды. Устанавливать такую канализацию любят, используя дорожные направления.

Водоснабжение

Для обеспечения универсальной спортивной площадки холодным водоснабжением (система В1) служит внутриквартальная сеть хозяйственно-питьевого водопровода ∅315мм на территории ОЭЗ ТВТ. Гарантированный напор в сети согласно техусловиям составляет 18,0м.

В данной части проекта запроектирован участок водопроводной линии:

– ввод хозяйственно-питьевого водопровода (система В1) в административное здание открытой спортивной площадки Ø63х3,8мм с точкой врезки в существующем колодце КВ-7сущ;

– ввод водопровода В2 на технические нужны объекта (полив территории) ∅32 с точкой врезки в существующем колодце ПГ-4.

Для учета расхода воды проектом предусмотрены узлы учёта воды на линии ввода водопровода В1 (в кол. ВК-1 размером 2500х2000) и на линии ввода водопровода В2 ( в кол. ВК-2  ∅1500) с установкой необходимой запорной арматуры. В низшей точке водопроводной сети (кол. ВК-1) предусматривается выпуск для сброса воды при опорожнении трубопроводов в колодец (МК) с последующей откачкой воды.

Водопроводные сети запроектированы из напорного полиэтилена ПЭ100 SDR17,0 ∅63х3,8 по ГОСТ 18599-2001-питьевая (для системы В1) и ПЭ80 SDR17,0 ∅32х2 ГОСТ 18599-2001-техническая (для системы В2).  Ввод водопровода запроектирован из напорного полиэтилена “Изопрофлекс-Арктик” в теплоизоляции из пенополиуритана вспененного.

Наружное пожаротушение принято по таблице 6 СНиП 2.04.02-84* и составляет -10,0 л/с, осуществляется от существующих пожарных гидрантов в колодцах ПГ-3 и ПГ-4 на кольцевой водопроводной сети В2 . Пожарные гидранты расположены из условия обслуживания ими зданий из двух точек, находящихся в радиусе 200м с учетом прокладки рукавных линий по твердому покрытию.

Расчет гидравлики коллектора формулы и таблицы

Исполнительный проект канализации для дома должен также включать в себя гидравлический расчет канализационных сетей. Эта работа выполняется для того чтобы определить оптимальный диаметр трубопровода, его уклон и скорость стоков в нем. При расчете гидравлики пользуются специальными формулами и таблицами. Полученные данные позволят с максимальной точностью подобрать диаметр труб таким образом, чтобы стоки наполняли его на две трети при постоянной скорости и при этом в системе циркулировал воздух, который обеспечит отвод газов из трубы. Кроме того, гидравлическую способность канализации стоит исполнять и для того, чтобы иметь запас диаметра и уклона коллектора на случай повышения нагрузки на него.

Так, чтобы грамотно заполнить формулу расчета гидравлической способности коллектора, необходимо выяснить такие значения формулы:

• Ду — диаметр отводящей трубы;
• V — средняя скорость стоков в трубопроводе;
• I — гидравлический номинальный уклон коллектора;
• h/Ду — уровень наполнения трубопровода.

Но эти значения чаще всего не всегда необходимо вычислять по формуле в полном объеме

Чаще всего исходные данные принимают во внимание, только выяснив значение i или значение h/Ду. Поскольку все остальные данные можно получить, ознакомившись с таблицами СНиП для расчета и исполнения гидравлики коллектора

Так, значение V и значения h/Ду можно получить из таблицы «Самоочищающей скорости канализационных стоков в зависимости от условного диаметра трубопровода»

Кроме того, минимальный уклон трубы согласно регламенту СНиП может варьироваться от 0,8 до 0,7 мм на каждый метр при условии диаметра трубы в пределах 150-200 мм

Так, значение V и значения h/Ду можно получить из таблицы «Самоочищающей скорости канализационных стоков в зависимости от условного диаметра трубопровода». Кроме того, минимальный уклон трубы согласно регламенту СНиП может варьироваться от 0,8 до 0,7 мм на каждый метр при условии диаметра трубы в пределах 150-200 мм.

Для выведения расчета гидравлической способности канализационной системой рекомендуется использовать таблицы Ф.А и А. Ф. Шевелевых и таблицы Лукиных. Таковые помогают вычислить практически все данные для правильных подсчетов. Так, удобными при проведении расчетов являются:

• Таблица именуемая « Расчет расхода сточных вод, литров в секунду»;
• Таблица «Пропускная способность трубы в зависимости от давления транспортируемой жидкости»;
• Таблицы пропускной способности безнапорных труб для канализационной системы;
• Таблицы пропускной способности для напорной канализации.

Для вычисления объема транспортируемых стоков по коллектору необходимо воспользоваться формулой:

q=a•v.

Значения формулы трактуются так:

• a — сечение потока воды в трубе;
• v — скорость транспортировки стоков, исчисляемая в м/с.

Чтобы подсчитать скорость движения сточной воды, пользуются формулой

v= C√R*i,

значения трактуются таким образом:

• R — гидравлический радиус;
• С — коэффициент намокания внутренней поверхности трубы;
• i — уклон коллектора.

Для выведения значения гидравлического уклона трубы пользуются формулой

i=v2/C2*R.

Сюда достаточно подставить все значения, полученные методом ранних расчетов или взятые из соответствующих таблиц согласно предполагаемому диаметру трубы. Коэффициент же смачивания внутренней поверхности коллектора высчитывают так:

С=(1/n)*R1/6.

Здесь n – это коэффициент шероховатости, варьирующийся в пределах от 0,012 до 0,015 в зависимости от материала изготовления трубопровода.

Типовые схемы закрытой ливневой канализации

Если рассматривать только общие принципы построения, без деталировки и размеров, схемы закрытой ливневой канализации состоят из набора типовых элементов.

Устройство и состав простой закрытой системы с точечным водоотводом

Когда участок небольшой и расположен на грунтах с хорошей водопроницаемостью, а дорожки и площадки с твердым покрытием занимают небольшую часть территории, то наиболее популярна простая закрытая ливневая канализация с точечным водоотводом.

В этой схеме поверхностный сбор осадков происходит только за счет организованного водостока крыш дома и других построек. А ливневая канализация состоит из таких элементов:

• Дождеприемники с горизонтальным или вертикальным стоком, расположенные под водосточными трубами.
• Подземная сеть из безнапорных труб для внешней канализации.
• Ревизионные колодцы. Ставят на разветвленных сетях при условии больших площадей крыш и значительного расстояния от приемников до водосборного колодца.
• Водосборный колодец.
• Пескоулавливатели.

Разветвленная точечная схема водоотвода

Это более сложный вариант устройства ливневой канализации закрытого типа, которую устраивают на больших участках с незначительными перепадами высоты. Помимо установки под водосточными трубами, точечные приемники устанавливают в местах, где надо организовать эффективный локальный отвод воды с поверхности. Например:

• в придверных приямках;
• возле входных групп;
• на ровных мощеных площадках;
• под поливочными кранами.

И кроме дождеприемников в местах точечного водоотвода используют сливные воронки, трапы, ливневые заслонки.

Виды сливных трапов

Для них в поверхностях устраивают небольшие углубления «конвертного» типа в виде перевернутой усеченной пирамиды, где в нижней точке пересечения уклонов и устанавливают эти элементы.

Линейный водоотвод

В основе линейного водоотвода заложен принцип организации плоских уклонов в сторону приемников поверхностных стоков (желобов и лотков). Это типичное решение для:

• отмосток вокруг строений с неорганизованным водостоком с крыш;
• площадок с твердым покрытием;
• газонов;
• зон возле бассейнов и фонтанов;
• игровых площадок с искусственным покрытием.

В состав линейного водоотвода входят такие элементы:

• желоба и лотки;
• защитные решетки;
• торцевые заглушки;
• фильтры и пескоулавливатели для желобов (если предусмотрено подключение к ливневому колодцу).

Все модули водоотводов, пескоулавливатели, фильтры и трубы совместимы в рамках одной системы, имеют соответствующие переходники и фитинги для герметичного соединения между собой. Линейный водоотвод с подключением к водосборному колодцу по классификации относится к смешанному типу ливневой канализации.

Монтаж ливневки

Перед началом работы необходимо убедиться, что дом оборудован системами сбора и отвода воды (водосточными трубами, стояками и желобами). Далее, в зависимости от типа выбранной системы, выполняется монтаж ливневой канализации своими руками:

Оптимальным вариантом для устройства ливневки закрытого типа будет использование канализационных труб ПВХ диаметром 110 мм

1. Выкапывается траншея необходимой глубины и ширины с учетом уклона. Если принято решение утеплить трубу гравием и геотекстилем, то размеры траншеи следует увеличить.
2. Дно траншеи нужно тщательно утрамбовать, после чего произвести засыпание туда песчаной подушки слоем 20 см.
3. В отведенном для этого месте выкапывается котлован для установки в него резервуара-водосборника. В данный котлован вставляется уже готовая емкость из пластика. В качестве альтернативы можно изготовить бетонный резервуар.
4. На песчаную подушку укладываются трубы или лотки в зависимости от того, ливневая канализация наружная или точечная будет монтироваться. Производится соединение отдельных элементов в единую систему. Трубы соединяются воедино при помощи фитингов. Стыки каналов герметизируются.
5. В местах соединений лотков с коллектором монтируются пескоуловители.
6. В местах изгибов труб, а также на длинных участках (более 10 м) рекомендуется обустроить смотровые колодцы.
7. Проверяется работоспособность системы с выявлением возможных протечек. При их обнаружении производится устранение недоделок.
8. Подземные трубы засыпаются грунтом, а надземные каналы закрываются решетками.

В такой последовательности производится монтаж ливневой канализации в любом частном доме. Помните, что вода должна отводиться со всех скатов крыши. Только в этом случае придомовая территория и участок будут защищены от воздействия лишней влаги.

Смонтированная по всем правилам ливневая канализация в частном доме своими руками избавит хозяев от подтопления участка, слякоти, многочисленных луж перед домом, а также защитит фундамент строения от постепенного разрушения.

Процесс монтажа ливневой канализации можно посмотреть на видео.

Каким должен быть порядок строительства ливневой канализации

Сначала создается проект. Если  не можете себе позволить пригласить для этого опытных специалистов, которые могут составить хороший проект, тогда вы можете сами нарисовать его, но в большом масштабе либо на листке бумаги, либо с помощью компьютерной программы. Благодаря этой схеме вы сможете самостоятельно рассчитать свою закупку сырья. Только после данного процесса уже можно будет начинать вплотную заниматься работой, чтобы произвести установку ливневой канализации в частном доме.

После этого устанавливается система водостоков. Теперь уже можно приступать к монтированию ливневой канализации, при этом начать процесс укладки сливной и канализационных систем для вашего частного дома. Затем вы должны переходить к проведению процедур по подготовке к укладке дорожек и отмостки, снимая грунт, что рекомендуется делать сразу же. После этого уже можно выкапывать траншеи, которые должны быть только глубокими, во всяком случае, больше требуемой глубины от 9 до 17-18  см.

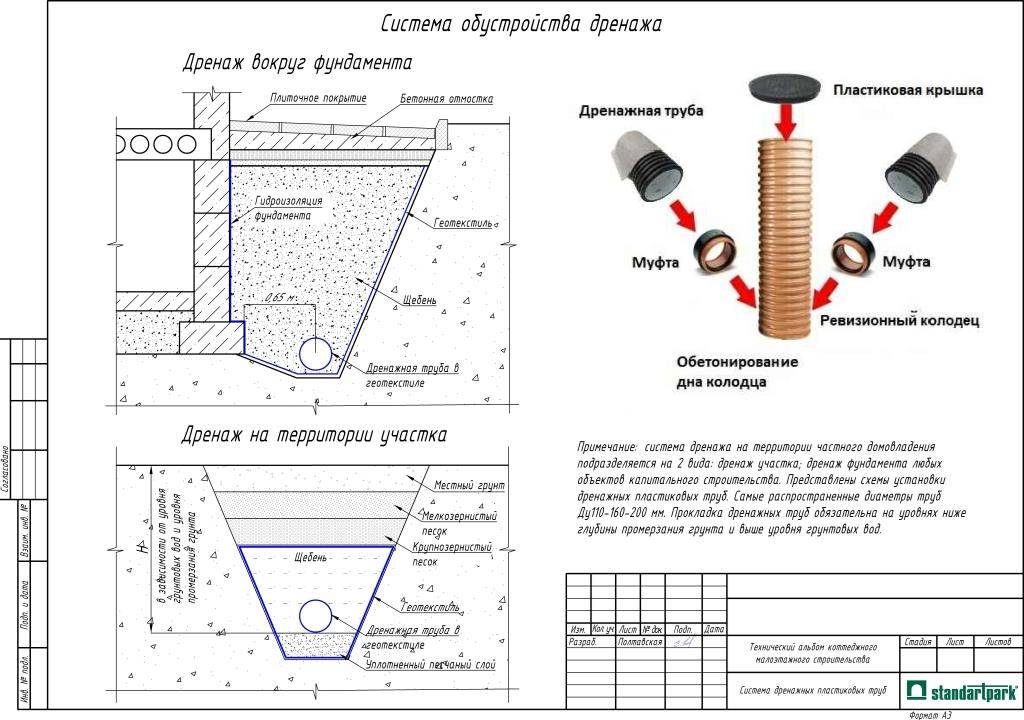

На дно траншей высыпьте щебенку, затем уже уложите трубы и установите канализационные устройства, и она будет оставаться подвижной, а это значит, что при наполнении он будет двигаться с места на место. А вот те устройства, что вы в него установите, нагрузки почти не ощутят. Когда будете устанавливать дождеприемники, забетонируйте их обязательно. У каждого дождеприемника нужно будет поставить опалубку, прежде чем вы зальете их слоем бетона. Этот слой должен составлять 15-20 см (не больше, не меньше – это обязательно условие). Однако учтите, что толщину этого слоя нужно правильно рассчитать, иначе финишное покрытие, которое обязательно нужно настелить, ляжет неправильно.
