Ревизионные люки под плитку: обзор лучших конструкций и вариантов их обустройства

Установка ревизионного люка

Установить люк-невидимку возможно собственными силами, для этого понадобиться точный размер рамы и правильно вырезанный проём. Преимущественно люки крепятся с помощью саморезов, которые уже идут в комплектации модели. Обычно раму люка-невидимки крепят к гипсокартону.

* Обмеряют раму ревизионного люка, добавляют несколько миллиметров и делают пометки в предполагаемом проёме. С помощью электрического лобзика вырезает нишу.

* Вставляют раму и закрепляют саморезами в отверстиях монтажа с помощью шуруповёрта. Если же отсутствуют механические крепежи, то люк крепится с помощью клея (строительного), в крайнем случае, с помощью монтажной пены.

* Основу из пластика ревизионного люка по периметру закрепляют с помощью жидких гвоздей или любого другого герметика, дают хорошо просохнуть.

* Спустя некоторое время, проверяют надёжность креплений и только потом приступают к отделочным работам. В кирпичных/бетонных стенах люк для коммуникаций монтируется в специальный короб.

Прежде чем устанавливать ревизионный люк, надо определиться, для чего он нужен и каких должен быть размеров. Например, для определения, в каком состоянии колено трубы под ванной, понадобится небольшой лючок. Для снятия показателей счётчика подойдёт дверца средних размеров, а для установки нагревательного бака – большая двухстворчатая дверь.

Под плитку несложно подобрать люк-невидимку. Надо всего лишь знать, в каком положении расположены ряды (вертикально или горизонтально). Обычно в технических характеристиках люка указывают ширину и высоту.

Практика показывает, что чаще всего выбирают распашной люк (приблизительно 95%). В остальных случаях выбор делают, исходя из особенностей расположения потайной дверцы.

Под плитку в горизонтальном положении подойдёт откидная модель, у которой дверца съёмная. Широкие и высокие модели делают только с двумя дверцами. Для конструкций с одной дверью лучше всего выбрать модели с усилением или с функцией «3 Д». Для миниатюрных жилиц лучше покупать ревизионные люки с дверцей, которая отодвигается.

Что касается поверхности кафеля, то для глянцевой выбирают модель на присосках. Для мозаичной или рельефной плитки используют люки-невидимки с нажимной функцией.

Виды ревизионных люков

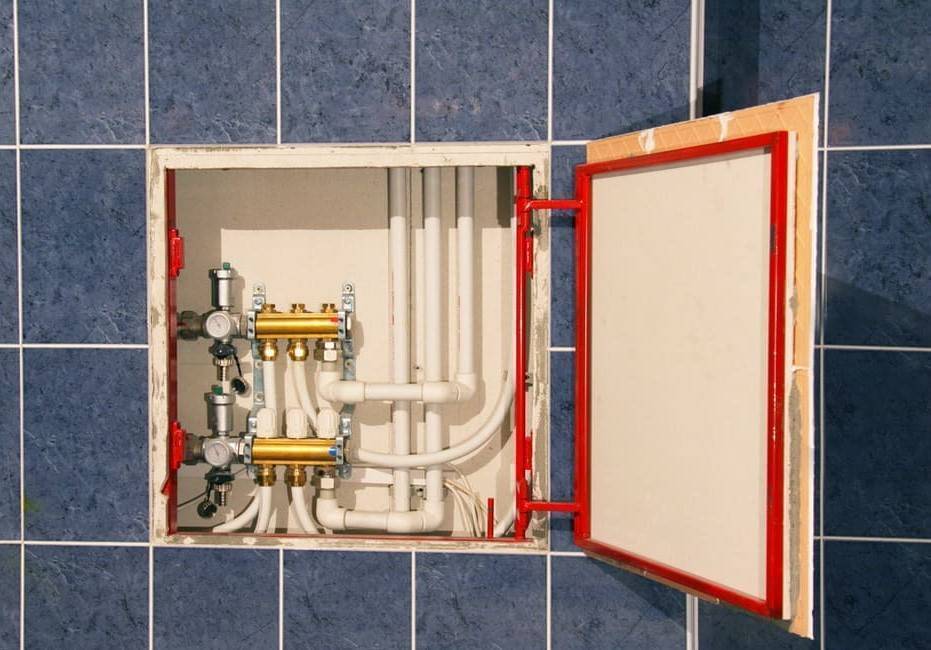

Распашные

Створка устройства такой конструкции при открывании подаётся всей площадью по направлению от стены, а затем распахивается на петлях. В большинстве случаев в таких конструкциях для фиксации дверцы используются присоски или магниты, но встречаются изделия и с магнитно-нажимным, поворотным или пружинным механизмом. Распашные люки монтируются в вертикальных основаниях, за которыми имеется достаточно места для размещения системы петель. Установка устройств такого типа проще монтажа люков других видов, поэтому возможна своими руками. Кроме того, приобретение изделия этой конструкции не требует значительных расходов.

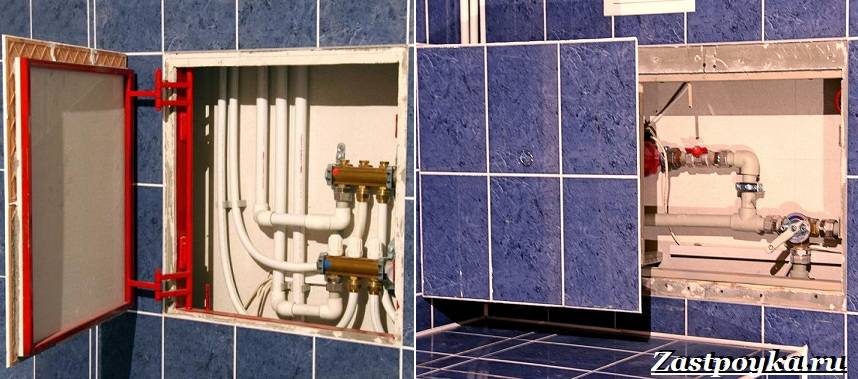

Распашной ревизионный люк

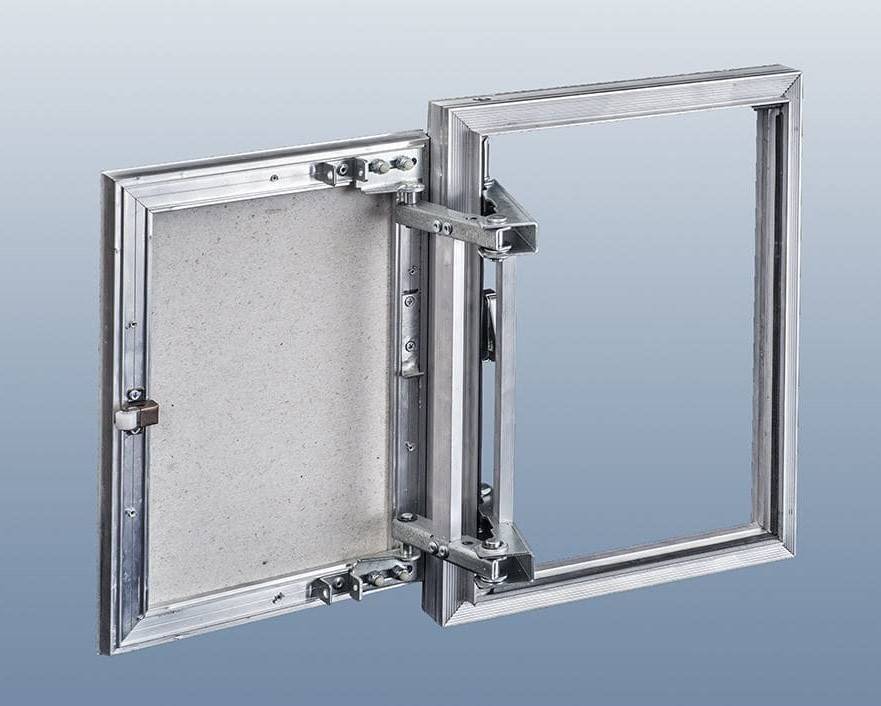

Сдвижные

Особенностью конструкции является использование трехфазных петель, обеспечивающих движение створки сначала плашмя в сторону пользователя, а затем в сторону – параллельно стене, напоминая траекторию движения двери шкафа-купе. В сдвижных люках для фиксации створки обычно используются присоски, но могут быть использованы и роликовые или магнитные замки. Применение петель с компактной траекторией движения створки, позволяет размещать эти люки в стенах за мебелью или бытовой техникой. Стоимость такой конструкции выше, но в популярности применения она не уступает изделиям распашного типа.

Сдвижной ревизионный люк

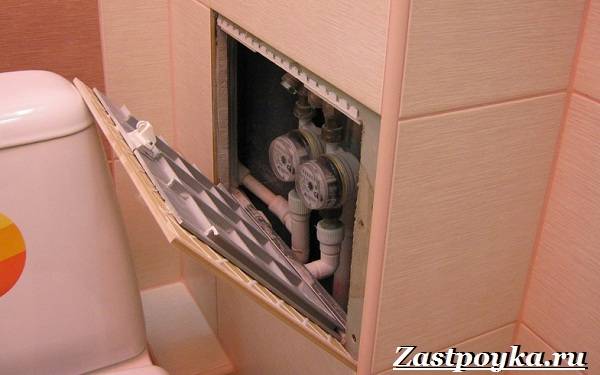

Люк — «невидимка» нажимного действия

Открывание-закрывание створки таких устройств производится механизмом пружинного типа, который срабатывает при нажатии на дверцу. Замок пружинного типа обеспечивает наиболее плотную фиксацию створки после закрытия.

Нажимной ревизионный люк

Потайные люки нажимного действия наиболее популярны, так как, в отличие от створок с присосками, одинаково хорошо действуют и на гладких поверхностях, и на основаниях, облицованных мозаикой или рифлёным кафелем. Ревизионными люками нажимного действия можно оборудовать любые измерительные приборы и вспомогательные механизмы, открытое расположение которых вредит эстетичности отделки помещения.

Основные размеры скрытых люков

Размеры люков

В зависимости от размера, скрытые люки могут быть оборудованы одной или двумя дверцами. Размеры бывают самые разные, от маленького до большого. Наименьший размер – 100×100 мм. Это люк квадратной формы, который может монтироваться в стену. Но зачастую такие маленькие конструкции устанавливают под ванну. Если вам надо скрыть в стене массивное оборудование, такое как система очистки воды, то для вас подойдет люк размером 800×800 мм. Наиболее ходовым является средний размер – 200×300 мм. Он является идеальным вариантом, если вы выбрали кафельную плитку. Если нужно закрыть вход в подвал или тайную комнату, можно сделать индивидуальный заказ на люк большого размера.

Посмотрите следующий видеоролик, чтобы разобраться, как подобрать люк по размеру:

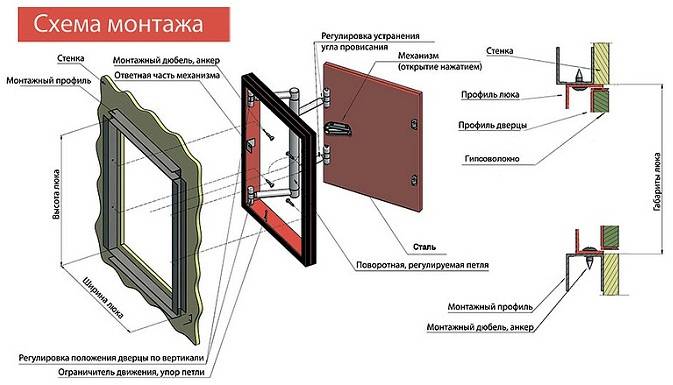

Инструкция по монтажу люка под плитку

Работы по установке ревизионного люка можно разделить на несколько этапов:

  1. подготовка проема;
  2. установка рамы с дверцами;
  3. отделка внешней поверхности дверок;
  4. финишные работы.

Каждый из этапов предусматривает несколько видов работ. Чтобы не возникло трудностей, предлагаем полезные советы по монтажу с иллюстрациями:

Галерея изображений
Фото из
Когда люк подобран, проем замеряют и подгоняют под раму конструкции. Слишком большую нишу уменьшают. Обычно для этого используют металлический профиль. После окончания работы следует примерить люк и убедиться, что он становится в проем ниши. Не нужно оставлять больших зазоров: рама должна входить плотно, но не настолько, чтобы деформироваться

В готовой конструкции обычно есть технологические отверстия. Если нет, их следует просверлить самостоятельно или установить раму на монтажную пену. Для удобства установки люка его сначала можно зафиксировать струбциной (актуально для ниш в гипсокартонных перегородках). Раму крепят на дюбеля, выравнивая по уровню. Если опорная рама изготовлена из пластика, ее можно установить с помощью клея (подойдет «Титан») или жидких гвоздей

Для заделки шва используют силиконовые герметики. Лучше всего выбрать специальный санитарный состав с фунгицидами. Он гигиеничен, не способствует размножению грибка и плесени. Герметик подбирают под цвет затирки и вводят в шов на всю его глубину, убирают излишки и оставляют для полимеризации. После высыхания заполнителя шов прорезают

Плитку или мозаику укладывают либо на специальный клеевой состав, либо на жидкие гвозди. Не стоит применять силиконовый герметик: это будет большой ошибкой. Особенность силиконовых составов – эластичность готовых покрытий. Плитка, закрепленная на такой материал, будет пружинить, что приведет к осыпанию затирки. Отделка должна немного выступать за нижнюю часть дверцы (2-3 мм достаточно)

Этап 1 – подготовка люка и проема

Этап 2 – установка люка-невидимки в проем ниши

Этап 3 – герметизация шва между конструкцией и стеной

Этап 4 – отделка ревизионного люка кафелем

После установки остается только убедиться, что люк нормально функционирует, шов аккуратный, а плитка ни за что не цепляется при открывании дверки. Если все в порядке, конструкция полностью готова к эксплуатации.

Разновидность ревизионных люков

Строительный рынок предлагает широкий выбор ревизионных люков от разных производителей. Условно их можно разделить на три основные вида:

* Люк ревизионный под плитку предназначен для удобного доступа к функциональным соединениям, при этом, не внося особые изменения в оформление. Подобные модели под плитку разработаны сравнительно недавно, им предшествовали пластиковые экземпляры.

В основном, для установки дверец используют скрытый монтаж. В нишу дверцы можно вклеить любой материал (плитку, отделочный камень, гипсокартон, профиль и т. д). Способов открывания будет два: с помощью нажатия или двух присосок.

Нажимной ревизионный люк оснащён кликовым механизмом. Стоит только сделать усилие, надавить на дверцу и она откроется. Подобный способ прекрасно подойдёт для плитки с разнообразной поверхностной фактурой: от гладкой до рельефной. Грамотная конструкция не позволяет кафелю заламываться во время открытия.

Распашные дверцы с устройством «присоска» разработаны на выдвижных петлях. Присоска выполняет роль временной рукоятки, при надавливании происходит выскальзывание двери из стены. Подобный механизм позволяет сохранить в целости все плитки.

Дверца сдвижного способа открывания оборудуются петлями в три звена. Подобный механизм двигает створку параллельно стене. Его применяют, когда невозможно пользоваться распашной дверкой или слишком мало места. Люк открывается, сперва, «на себя», затем в сторону.

Для слишком тесного пространства, особенно в малогабаритных квартирках, подойдёт скрытый ревизионный люк откидной. Он полностью съёмный, что на первый взгляд покажется неудобным. Просто надо приловчиться, а откинуть дверку можно под небольшим углом. Монтируют подобные дверцы в широких пространствах.

Люки под плитку имеют между собой общую конструкцию: это железная рама и мобильная дверца. На саму створку прикреплён специальный гипсоволоконный лист. Именно на этот лист и крепят любой материал для отделки. Такой люк прекрасно впишется в любую узорчатую мозаику или цветовую гамму.

В качестве ревизионного люка сантехнического предназначения выступает модель на присосках. Размеры могут быть самые разнообразные, обычно они миниатюрные, крепятся в нижней части облицовки ванны. Есть мозаичные люки, которые выполняются под заказ.

* Не секрет, что применение гипсокартона не имеет границ. Его используют, где только возможно, но чаще всего для отделки потолков и стен. Приходится сталкиваться с такой проблемой, как межстенное или межпотолочное пространство.

В подобных проёмах могут размещаться коммуникации (кондиционер, дымоотводы, вентиляции и так далее) или счётчики, значит, к ним понадобится доступ. В его качестве и выступают ревизионные люки под покраску.

Чаще всего в роли невидимого люка выступает модель «короб распашной». Он представляет собой проём из металлопрофиля. Монтировать можно в конструкции из разных материалов. Работает посредством нажатия на дверку, затем она распахивается.

Под покраску или оклейку обоев разработана модель скрытого люка под названием «юбка-стандарт». Она оснащена распашным механизмом открывания. Устанавливается под подвесной потолок или гипсокартонное покрытие. Разновидностью данной модели является люк «юбка-съёмный».

Широко используют двухдверные люки распашные, они также прекрасно подойдут под обои или под покраску. Их можно применять для доступа к системе кондиционирования, вентиляции, бойлера, сейфа, счётчика. Широкое применение получили в подвесных потолках.

* Напольные люки представляют собой беспетлевые конструкции. Они оснащены обычной съёмной крышкой, в качестве ручек выступают ввёртыши. Материал в корпус крепится при помощи любого клеевого раствора.

Разработаны модели с газовым амортизатором, активно применяются под ламинатное покрытие, плитку и паркет. Крышка люка открывается плавно под прямым углом. Специально для улицы был разработан ревизионный люк металлического образца.

Крышка выполнена из стали или оцинковки, способ открывания – без петель, съёмный. Герметичность обеспечивает резиновый уплотнитель. Также предусмотрены разъёмы для вкручивания ручек.

Модель ревизионного люка из пластика предназначена для мест повышенной влажности: потолка, прохладных или душевых помещений. Крепятся с помощью герметика или специального цементного раствора. Способ открывания может быть разнообразный.

Установка люка на перегородки из пеноблоков

Снимите дверцу люка, положите раму на ровную поверхность и высверлите монтажные отверстия на расстоянии 10 сантиметров друг от друга (их количество зависит от величины изделия);

  • проверьте размеры, ровность стен и углов проема, при необходимости устраните проблему;
  • зафиксируйте люк в проеме и проверьте его положение уровнем. Большие расстояния между рамой изделия и стеной заделайте цементным раствором или устраните с помощью строительной пены. При монтаже люка с нажимным механизмом учитывайте, что дверца должна выступать на 2-3 миллиметра над плоскостью каркаса;
  • отметьте места расположения креплений на пеноблоках через отверстия в рамке;
  • выньте люк из проема, просверлите пеноблоки в намеченных местах и забейте дюбели;
  • вновь вставьте изделие в окно и с помощью саморезов закрепите раму, затем дверку;
  • произведите регулировку зазора между рамой и дверцей.

ВАЖНО! Регулируйте положение подвижного элемента конструкции под нагрузкой: прикрепите к нему вес, примерно равный весу материала для облицовки дверки.

Для чего нужны люки в ванной?

Трубы, приборы учета расходуемой воды и прочее технологическое оборудование в пространстве под ванной выглядит визуально непривлекательно, поэтому нередко во время ремонта комнаты проем закрывают декоративным экраном, кладкой (кирпичной, из стеклянных блоков, пеноблоков) или гипсокартоном.

В случае поломки перелива, сифона ванной или необходимости замены счетчиков, для комфортного устранения проблем нужно обязательно оставлять в закрывающей пространство стене технологическое окно, в которое монтируют ревизионный люк.

Ниша в стене, оборудованная открывающейся дверцей, также послужит местом для хранения моющих, гигиенических и косметических средств, мочалок и полотенец.

ВНИМАНИЕ! Нежелательно закрывать экраном чугунный канализационный стояк: для ремонта трубы потребуется доступ по всей ее высоте, и конструкцию придется полностью демонтировать.

Как правильно выбрать

Все ревизионные люки отличаются механизмом устройства, назначением, а также прочностными характеристиками и некоторыми другими параметрами, поэтому к вопросу выбора конструкции нужно подходить очень внимательно:

  • габариты технической ниши или проема обязательно должны соответствовать размерам устанавливаемого ревизионного люка;
  • размеры дверцы не должны мешать выполнять профилактические или ремонтные работы.

Повышенное внимание уделяют — особенностям отделочного материала, а точнее одного облицовочного элемента, который должен не только надёжно фиксироваться, но также большей своей частью располагаться на дверке

Сантехнический распашной люк

Выбор по типу открывания и закрывания створки или дверцы:

  • распашные ревизии — оптимальный вариант при наличии облицовки в виде глянцевой или матовой гладкой плитки;
  • нажимные модели — идеально подходят для отделки рельефной плиткой;
  • сдвижные конструкции — прекрасный выбор для установки в самых труднодоступных местах;
  • откидные люки — ревизии, требующие значительного свободного пространства.

Двухдверная конструкция может быть установлена только при наличии достаточного по ширине проема.

В просторных помещениях устанавливаются распашные изделия, в тесных — сдвижные или откидные люки, а на гипсокартонных перегородках или фальшстенах монтируются облегченные откидные конструкции.

Люк-невидимка под плитку своими руками: как выбрать правильную систему

Самой простой моделью люка, которую чаще всего рекомендуют производители является конструкция из белого пластика. Этот вариант относится к самым бюджетным. Нейтральный окрас способен подойти к любому интерьеру, в котором преобладают светлые тона. Если говорить о других расцветках, можно сказать, что их спектр довольно большой, поэтому подобрать такой люк можно практически для любой комнаты.

Статья по теме: Как привести в порядок старую батарею?

Самостоятельно изготовить люк, по качеству не уступающий имеющимся в продаже готовым изделиям, сложно

Установка такой модели проста и заключается лишь в одном этапе. Внутренняя опора механизма приклеивается к краям вырезанного отверстия, или крепится при помощи шурупов. Данная конструкция способна предложить несколько размеров, которые относятся к стандартным. Наименьший размер составляет 10 на 10см, а самый большой достигает 60 на 60см. Уместно будет отметить, что данный вариант не требует внешнюю отделку.

Большим спросом пользуют металлические модели, которые отличаются высокой прочностью и продолжительным сроком службы. Ключевой момент такой установки заключается в воздействии внешних факторов, например влажность или химическая реакция. Разница в цене между пластиком и металлом очень ощутима, так как превышает цену пластика как минимум в два раза.

Однако, как бы ни идеально была выполнена установка первых двух вариантов, они в любом случае будут бросаться в глаза. Их может выдать опора, которая совмещает стену и люк. Если вы не хотите, чтобы это было заметно, специалисты рекомендуют использовать сантехнические люки.

Сантехнические люки, это более сложные конструкции, которые обладают рядом особенностей. В отличии от предыдущих моделей, она оснащена металлическими рамами, которые врезаются в отверстия. Главной особенностью сантехнического люка считается его невидимость, он максимально скрыт от посторонних глаз. Люк не включает в свой состав опоры, а цвет един с основным дизайном стены. Говоря простыми словами, если сказать гостю о наличии люка в определенной комнате, он его не заметит.

Кроме того, такой люк установить гораздо сложнее предыдущих моделей. Технически такая работа очень сложна, но конечный результат того стоит.

Что касается кафеля, то в качестве облицовки его использовать необязательно. Скрытый люк может быть отделан краской, пластиком, обоями или штукатуркой. На эффекте невидимости, это не отражается. Самодельный смотровой люк для погреба сделать не просто. Изготовление кропотливое, кроме того нужна практика и чертежи. Лучше предварительно просмотреть видео, о том, как делается напольный лючок или окно и используется укладка кафельной плитки.

Статья по теме: Как подшить шторы в домашних условиях?

Разновидности

Разные модели сантехнических люков отличает размер, форма и прежде всего механизм закрывания. Выбор подходящего лючка выполняют в соответствии с функциями, габаритами короба и формой декоративной плитки, используемой для отделки стен. Достоинство этого устройства в том, что установить любую модель можно своими руками согласно инструкции. Различают следующие виды сантехнических лючков по способу открывания:

  • Распашные. Они представляют собой устройство с распашными дверками, открывающимися в стороны. Фиксация дверных створок происходит с помощью магнитов, присосок или поворотных ручек, а открываются они легким движением на себя. Сантехнические люки распашного типа обладают простейшей конструкций, поэтому редко ломаются, недорого стоят, и легко устанавливаются своими руками. Недостатком этой модели считают то, что для открывания дверок требуется достаточно много места.

  • Сдвижные. Такие модели также оснащаются двумя дверками, которые при открывании сначала выдвигаются вперед, а только потом распахиваются. Открываются сдвижные лючки легким нажатием на дверцу, которое приводит в движение механизм. Стоят такие устройства дороже, чем обычные, но они лучше подходят для установки в случае труднодоступности короба, когда места для открывания распашных створок недостаточно. Если на такой люк приклеить керамическую плитку, он полностью сольется со стеной, став невидимым.

  • Нажимные. Люк под ванну нажимного типа открывается при помощи пружинного механизма, выталкивающего дверки вперед. Простота открывания и различные размеры таких моделей делают их оптимальным вариантом для оборудования ревизионных отверстий для коммуникаций. Нажимной люк без использования специальных инструментов, своими руками открывается за считанные секунды, открывая доступ в недра короба, чтобы устранить поломку или протечку.

Люк-невидимки

Над унитазом в обычном небольшом туалете в городской квартире можно использовать уже готовый ревизионный люк-невидимку, например, «Евроформат-Р». Для внешней отделки подойдет обычная керамическая плитка, ей отделываются и стены санузла. Расположение люка – настенное, ставится он на удобной высоте за унитазом. Для крепежа применяется металлический каркас. Он скрывает все инженерные коммуникации, оставляя только удобное окно для проверки счетчиков и общего состояния труб.


Люк под плитку «Евроформат-Р» отличается простотой установки.

Сначала ниша за унитазом полностью убирается, состояние труб осматривается. Если есть необходимость, то выполняется замена труб. В магазине выбирается потайной люк для санузла. Производители сегодня предлагают различные модели, покупать надо такой, чтобы было удобно снимать показания счетчиков и иметь доступ к вентилям и кранам при необходимости. Располагать люк надо на удобной высоте. Учитывается особенность крепежа унитаза и его тип.

Следующим этапом является установка каркаса. Это будет фальш-стена, которая после установки зашивается гипсокартоном влагостойкого типа. В качестве материала для каркаса используется металлический оцинкованный профиль. Он идеально подходит для гипсокартонных конструкций. Сначала строительным уровнем и отвесом выполняется разметка на потолке, полу, на стенах за унитазом. Далее крепится направляющий профиль на полу и потолке, устанавливаются горизонтальные и вертикальные рейки. Необходимо сразу смонтировать раму для ревизионного люка, она должна соответствовать параметрам окна. Если счетчики находятся на большом расстоянии друг от друга (а это не редкость), можно установить 2 окна или перенести счетчики. Но надеяться, что до одного из них можно будет дотянуться, не следует. Это будет крайне неудобно в будущем.

В таком случае после монтажа его не будет видно, стена получится целостной. Сначала выставляются профили для рамы, перемычки для крепежа

Важно предварительно все разметить, так как люк должен прилегать к раме плотно, никаких щелей не должно оставаться. Перед монтажом люк открывается, после чего саморезами конструкция прикручивается к раме

Сначала крепятся 2 вертикальные противоположные стороны, после них – 2 горизонтальные. Это позволяет выровнять конструкцию при необходимости.

После того как люк смонтирован, а особых хитростей здесь нет, его надо зафиксировать к профилям по уже существующим отверстиям. Далее можно приступать к зашивке фальш-стены гипсокартоном. Для санузла или ванной комнаты необходимо использовать специальный влагоустойчивый лист ГКЛ или брать обычный стеновой, который пропитан предварительно специальными составами, например, “Аква-стоп”. Люки под плитку гипсокартоном не зашиваются, но их поверхность должна идти вровень с остальной отделкой, чтобы плиточное покрытие получилось ровным. Для крепежа гипсокартона используются специальные саморезы, предварительно все листы надо раскроить для удобства

Важно сразу проверить, чтобы ревизионный люк свободно открывался и закрывался

Нюансы выбора правильного люка

При выборе размера ориентируются на такие параметры:

Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.

Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.

Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм)

Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка.

Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель.

Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.


Отличный вариант – установка модели с газовыми амортизаторами. При покупке следует тщательно проверить комплектацию и убедиться, что в ней предусмотрены пружинные механизмы. Если нет, то придется докупить их отдельно

Есть множество производителей ревизионных люков, продукция которых достойна внимания.

В тройку лучших неизменно входят такие торговые марки:

  • «Фантом». Главное преимущество люков этого бренда – мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
  • «Хаммер». Особенность моделей «Хаммер» – высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
  • «Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.

Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель

Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой

Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации. Если найти люк подходящих размеров не удается, то можно прибегнуть к другим способам маскировки коммуникаций.


Рамы двухдверных ревизионных люков изготавливают из прочных материалов. Они должны выдерживать высокие нагрузки. Если размер ниши большой, а дверцу планируют отделывать керамической плиткой, имеет смысл заказать усиленную конструкцию

Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания.

Во втором случае в комплект дополнительно входят ручки-присоски.


Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке. Они разместили ее прямо на картоне, в который упакованы модели. Если покупаете двухдверную конструкцию, следует обязательно ознакомиться с технологией ее монтажа

Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок.

Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.


Двухдверные модели под плитку могут быть оснащены любым механизмом открывания. Самые удобные и надежные дверцы – распашные. Впрочем, расположение ревизионной ниши бывает неудобным для их открывания. Тогда имеет смысл рассмотреть другие варианты

Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество – дешевизна.

Изготовление своими руками

  • изготовление при помощи сварки или болтового соединения рамы-коробки из стальных уголков или металлического профиля с прямоугольным сечением;
  • выполнение аналогичным способом каркаса дверцы, размещающейся внутри коробки;
  • приваривание стального прутка-стопора по внутреннему периметру рамы;
  • фиксация створки в коробке при помощи мебельных петель;
  • обшивка дверцы влагостойким листовым материалом;
  • облицовка листового материала отделочной плиткой.

Люк закрытый и открытый

Фиксация закрытого люка осуществляется системой специальных мебельных магнитов или при помощи стандартного замка.

Для соединения частей целесообразно использовать саморезы по металлу, под которые предварительно высверливаются посадочные гнезда, а общее количество устанавливаемых петель рассчитывается с учетом веса дверки.

Цена установки ревизионной конструкции под плитку специалистами, как правило, значительно превышает денежные расходы на приобретение такого изделия, поэтому при наличии ремонтно-монтажных бытовых навыков можно выполнить установку смотрового люка самостоятельно.

Достоинства и недостатки

Пластиковые ревизионные люки имеют множество достоинств:

  • демократичная цена;
  • долгий срок эксплуатации без потери качества и внешнего вида;
  • эстетичный вид;
  • широкий ассортимент;
  • можно окрашивать в домашних условиях;
  • устойчивость к неблагоприятным факторам (повышенной влажности, перепадам температур);
  • негорючесть, устойчивость к воздействию химических веществ;
  • относительно низкая стоимость установки;
  • возможность установки своими руками, без привлечения специалистов.

Минус тут один — внешний вид. такие люки не скрыты от глаз и заметны на любой стене.

Размеры и цены на люки из пластика

Приятные моменты для покупателей пластиковых лючков – вариантность размеров. Минимальный размер лючка – 100 х 100 мм, далее предлагаются на выбор большие размеры, вплоть до 400 х 500 мм. При необходимости можно найти и самые большие лючки, со сторонами от 600 мм.

Кроме того, люки для ревизии сантехнического оборудования могут быть разной геометрической формы:

  • квадратные;
  • прямоугольные.

Этот момент важно учитывать при планировании ремонта. Безусловно, цена тут играет одну из главный ролей

Средняя стоимость пластикового люка – 150-300 руб

Безусловно, цена тут играет одну из главный ролей. Средняя стоимость пластикового люка – 150-300 руб.

Классификация ревизионных люков

В зависимости от способа открывания дверцы, материала конструкции и места установки все изделия подразделяются на несколько видов.

По способу открывания

  • сдвижные модели: крепеж состоит из трех звеньев, благодаря чему люк имеет двухступенчатое открытие (изначально дверца выдвигается вперед на 1-2 сантиметра, затем отводится вдоль стены в сторону). Сдвижные конструкции размещают в затрудненных для доступа местах: за унитазом, ванной;
  • распашные люки: крепятся к раме на шарнирных петлях, легко открываются и имеют долгий срок службы. Дверцу оснащают ручкой или защелкивающимся замком. При облицовке распашного люка плиткой, отделочный материал не должен выступать за пределы дверцы более чем на 5 сантиметров;
  • откидные люки: после открытия фиксирующего крепления дверца из вертикального положения переходит в горизонтальное. Конструкции этого вида удобно использовать там, где открыть или сдвинуть дверцу в сторону не представляется возможным, также в местах, которые требуют редкого осмотра;
  • нажимные люки: открывают с помощью легкого нажатия на дверцу, после чего она выдвигается вперед. Дальнейшее открывание – распахивание или отодвигание в сторону. Такие люки практически незаметны в стене, облицованной рельефной плиткой, мозаикой, природным или искусственным камнем.

ВАЖНО! Выбирая модель люка по способу открывания, проанализируйте место установки и только после этого решайте, какой тип механизма открывания будет целесообразен.

По материалу изготовления

  • металлические люки: изготавливаются из нержавеющих марок стали, отличаются качественными, прочными креплениями. Модели представляют собой раму и дверку, по способу открывания эти изделия могут быть любыми. Также производителями представлены модели, выполненные из алюминия, имеющие небольшой вес и высокую устойчивость к воздействию влаги, но меньшую, чем у стальных люков, прочность;
  • пластиковые конструкции: характеризуются малым удельным весом, легкостью монтажа, невысокой ценой, но имеют небольшую прочность;
  • смешанного типа: модели, изготовленные из армированного пластика, стойкие к температурным деформациям и обладающие низкой теплопроводностью, что позволяет обойтись при монтаже без устройства теплоизоляции.

Самодельные ревизионные люки делают из гипсокартона, дерева, пластика, для рамы иногда используют металлический профиль.

ВАЖНО! При выборе материала для изготовления люка своими руками учитывайте его водонепроницаемость и износостойкость: например, при использовании обычного гипсокартона или дерева, дверца под воздействием влаги быстро деформируется и придет в негодность.

По месту установки

В зависимости от места расположения технологические люки делят на группы:

  • потолочные: чаще используют в производственных или коммерческих помещениях;
  • напольные: должны иметь хорошую прочность, чтобы выдерживать постоянную нагрузку, монтируют в загородных домах для доступа к коммуникациям, расположенным в подвальной части здания;
  • настенные: удобны и практичны для установки в квартирах.

По размеру

Ассортимент конструкций, выпускаемый различными производителями, представлен изделиями шириной 100-700 миллиметров, высотой 100-1600 миллиметров, с шагом по каждой стороне 50 миллиметров. Наиболее распространены стандартные люки 100х100 миллиметров.

Благодаря такому многообразию подобрать необходимый размер не представляет сложности для потребителя, в случае, когда требуется люк нестандартного размера, возможно штучное изготовление изделия любой конструкции по индивидуальному заказу.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
