Как изготовить разборный мангал-чемодан своими руками
Маленький разборный мангал своими руками изготавливают с точностью до 1 мм. Прежде чем приступить к изготовлению чемодана, изучают схему.
Упростить задачу помогает пошаговая инструкция:
- Из нержавеющей стали толщиной 3 мм вырезают детали. Для этого наносят разметку в соответствии с чертежом.
- Болгаркой и диском по металлу по разметке вырезают детали. Дрелью и сверлом по металлу делают необходимые поддувальные и крепежные отверстия.
- Все детали маркируют в соответствии со схемой.
- Из трубы нарезают отрезки для ножек и шарнирного механизма.
- С торцов трубы для поворотного механизма закрывают заглушками из арматуры.
- Сгибают нижние части боковин под углом 900. Приваривают шарнирный механизм к днищу и боковинам.
- Приваривают торцевые направляющие
- Крепят торцевые стенки.
- На одной боковине делают по уровню отверстия для кончиков шампура диаметром 1 см.
- На второй боковине делают прорези для ручек шампуров, чтобы они не прокручивались длиной 1,2 см.
- Крепят ручку и пряжку.
- Сваривают ножки.
- Проверяют конструкцию в разложенном состоянии.
- Проверяют размер ножек и то, как все элементы вмещаются в складной мангал-чемодан.
Ножки можно делать неразборными, для этого пруток загибают буквой П
Идеальная модель
Ее особенности зависят от формы жаровни. Для каждой формы есть свои оптимальные размеры.

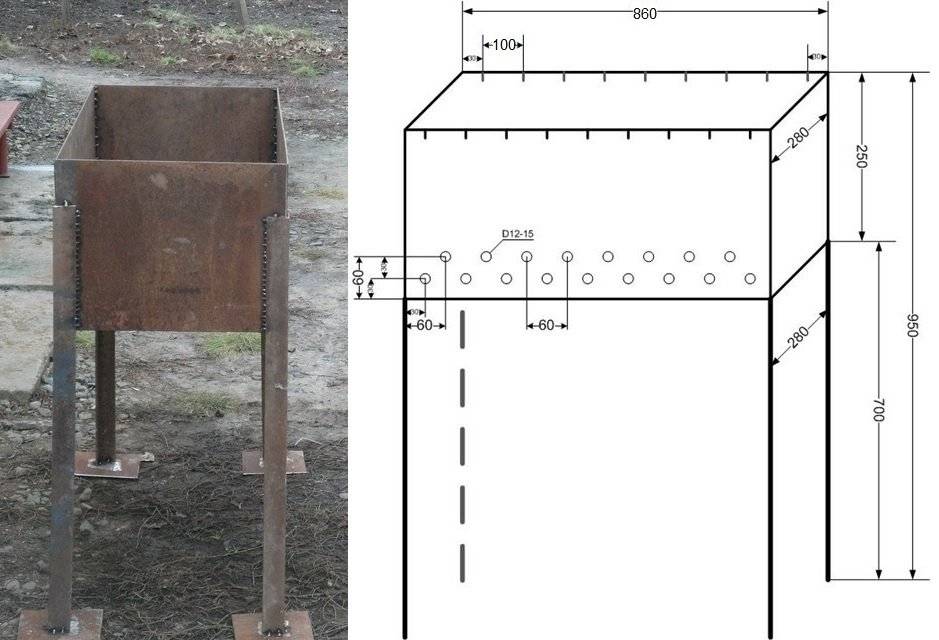

Чертеж идеального классического прямоугольного металлического мангала имеет такие особенности:
- Ширина – 250 мм. Этого достаточно для размещения 6-8 кусков мяса. При такой величине тепло от продольных боковых стенок получают все куски, включая и те, которые находятся посередине. Это тепло необходимо для формирования румяной корочки. Если сделать ширину больше, то средние куски будут без корочки.
- Длина – около 1 м. При этом учитывается, что на один шампур должно приходиться 8-12 см. Также учитывается запас в 5 см с обеих сторон. Получается, что в метровом мангале можно разместить 8 шампуров. Этого для средней компании вполне достаточно. Большую длину делать не следует, ведь повару придется бегать от одного конца до другого. Удобнее стоять на одном месте.
- Высота – 200 мм. Оптимальной высотой является 150 мм. Однако дрова бывают разными и выделяют свое количество тепла.
- Вертикальные вырезы в продольных боковых стенках. Их длина должна составлять 50 мм. Такая величина позволит подбирать высоту размещения шампуров в зависимости от вида дров. Мясо должно находиться в 30-70 мм от углей.
- Дырочки в днище. Их должно быть много. Диаметр каждого отверстия следует делать 10-15 мм. Расстояние между отверстиями и рядами дыр должно достигать 20-30 мм. Чертежи идеального мангала могут предусматривать днище из сетки. Такой вариант лучше, поскольку приток воздуха к углям увеличивается. Сетку стоит делать из проволоки, диаметр которой больше 4 мм.
- Толщина металлических стенок – 2 мм, а еще лучше 4-6 мм. Это обеспечит долгий срок службы и создание необходимого тепла для приготовления шашлыка.
- Высота всей конструкции зависит от роста повара. В большинстве случаев – 1 м.
Строим мангал из бочки своими руками
Для сооружения мангала из бочки своими руками необходимо для начала ознакомиться с её габаритами и характеристиками.
Металлическая бочка для барбекю длинной 882 мм, диаметром 595 мм. Как правило, такие 200 литровые бочки имеют следующие характеристики:
| Наименование | Значение |
|---|---|
| Диаметр по гофрам, мм | 595±3 |
| Высота, мм | 882±3 |
| Внутренний диаметр, мм | 571,5+1,0 |
| Материал | Лист х/к |
| Толщина металла корпуса, мм | 1,0 |
| Толщина металла доньев, мм | 1,2 |
| Масса, кг, не более | 20,2 |
Теперь перейдем непосредственно к сооружению гриля. Чертеж мангала из металла с размерами в данном случае не понадобится, так как ничего сложного в монтаже такой конструкции нет. Технология такая же, как и в случае постройки барбекю гриль на колесах. Берем металлическую бочку и делаем разметку с помощью длинной линейки либо доски, как показано на фотографии.
6 мм сверлом делаем по 4 отверстия с каждой из сторон. Учтите, что у вас должны быть болты с таким же диаметром. Позже мы прикрепим сюда петли для крышки. Размеры между отверстиями зависят от того, какие петли вы используете. Расстояние замерьте непосредственно на месте.
Разрезаем болгаркой с мелкими зубьями по уже намеченной линии.
Крышка будет занимать около четверти всей окружности самодельного мангала из бочки.
Вырезав крышку со всех сторон, вытаскиваем её из бочки.
Воспользуемся шлифовальной машинкой по металлу, чтобы выровнять металл в местах разреза.
Следующим шагом вставим шурупы с гайками в петли в заранее подготовленные отверстия, чтобы крышка могла открываться и закрываться. Фиксация показана на фотографии.
Теперь пришла пора сделать ножки для мангала из металла своими руками. Берем старый железный уголок и намечаем два отрезка по 170 см – это будут наши ножки, прикрепить которые мы сможем к бочке без использования сварочного аппарата.
Далее сгибаем каждый отрезок по 170 см на середине, предварительно сделав разрез.
В итоге у нас получится ножка длинной 85 см – вполне комфортно для среднего человеческого роста (учитывайте то, что ножки стоят не перпендикулярно земле под 90 градусов). Делая подобные мангалы своими руками из металла, размеры на фото очень помогут.
Чтобы прикрепить ножки к бочке укладываем как показано на фотографии и просверливаем 8 мм сверлом 3 дырки. Одна сверху и две по бокам барбекю. Не забывайте, у вас должны быть 8 мм болты.
Вставляем в отверстие шуруп с гайкой и шайбой, таким образом фиксируя получившуюся ножку. В остальные отверстия закручиваем по шурупу и накручиваем по гайке.
Чтобы сделать ручку берем небольшой брусок, загоняем в него два самореза с двух концов. Также просверливаем два отверстия в крышке. Далее ручка с саморезами с помощью винтов и шайб крепится к крышке бочки. Размеры можно сделать на глаз. Если на глаз не можете – возьмите 170 мм расстояние между отверстиями. Теперь осталось сделать только сетку, и гриль-барбекю из бочки своими руками будет готово!
Далее нужна сетка для гриля. Чтобы установить сетку на правильную высоту в бочку её ширина должна быть 25 сантиметров. Воспользуемся кусачками и откусим интересующий нас кусок.
Далее раскатываем кусачками напополам и можно укладывать в гриль. Высота получится достаточной для жарки мяса, рыбы, сосисок или овощей.
Далее все как обычно. Разжигаем дрова, накрываем крышкой, дожидаемся появления углей. После можем вставить сетки и начать готовить на вашем барбекю из металлической бочки!
Приятного аппетита!
Предлагаем вам посмотреть на другие варианты фото барбекю-гриля из бочки.
Сделать кирпичный мангал своими руками
Стационарный кирпичный мангал, сделанный своими руками, выгодно отличается своей основательность – он имеет толстые стенки, которые долго хранят тепло и позволяют готовить своими руками барбекю или чудесный шашлык без риска сжечь мясо. Порой конструкция мангалов из шашлыка представляет единое целое с патио и беседкой, являясь целым комплексом, дополняющим стиль садового участка. Построив этот мангал, Вы сможете приготовить не просто шашлык, но и сготовить шурпу, уху, плов и коптить рыбу или птицу.
Однако из основательности мангалов из кирпича проистекает их существенный недостаток – они должны занимать постоянное место. Вы не сможете его передвинуть или скрыть в дальнем углу. Поэтому необходимо тщательно подходить к выбору места его расположения.
Варианты конструкций
Прежде чем приступать к работе, необходимо выбрать тип конструкции, в соответствии с которым будет составляться чертеж мангала. Выбор делается на основании ряда характеристик печи:
- оптимальные габариты;
- условия эксплуатации;
- расположение;
- режим эксплуатации.
Существует множество конструкций мангалов из металла. Самыми распространенными являются такие модели.
- Стационарная. В самом простом варианте представляет собой металлический ящик, поставленный на прямые ножки с подпятниками. Крупные и массивные печи могут устанавливаться на бетонное основание. Возможна установка под крышей веранды или беседки, что позволяет готовить барбекю в любую погоду, независимо от времени года. Устройство стационарного мангала можно дополнить различными приспособлениями, расширяющими его функционал и удобство эксплуатации — например, вытяжкой. Размеры мангала для шашлыка в этом случае, как правило, довольно большие.
- Разборная. Отличается тем, что элементы не свариваются друг с другом, а скрепляются болтами. Крепеж должен быть высококачественным, чтобы выдерживать высокие температуры без деформаций. При изготовлении не нужно пользоваться сварочным аппаратом, что делает работу еще более простой. Разборка хороша тем, что позволяет компактно хранить и транспортировать жаровню.
- Складная. Они распространены в продаже; своими руками сделать подобную конструкцию сложнее, чем один из вышеописанных вариантов. Складной мангал имеет небольшие размеры, схема его схожа с оной у разборной модели — при переноске торцы ящика и ножки снимаются, боковые же стенки складываются и фиксируются — получается что-то вроде стального чемодана, внутрь которого можно сложить шампуры и решетку для гриля.
- Одноразовая. Простейшая емкость, которую можно сделать из жестяных банок, фольги и другого металлического мусора. Цель — огородить место для углей и сделать подставку для шампуров.
Не отдельным типом конструкции, но весьма своеобразным вариантом является изготовление жаровни из заранее подготовленных металлических емкостей — читайте следующие статьи:
- Мангал из газового баллона своими руками
- Мангал из стиральной машины своими руками
- Мангал с электроприводом шампуров
Различные стальные приспособления можно использовать и для декора — например, популярно применение кованых частей от швейных машин Zinger в качестве подставки.
Возможности устройства аппарата
Металлические очаги могут быть:
- стационарными. Отличительной чертой служит прочная фиксация на грунте, здесь пригодится железобетонный фундамент. Конструкция обладает существенными габаритами, позволяющими кроме шашлыка приготовить на мангале блюда в казане, закоптить рыбу и мясо;
- разборными. Активно используются как на садовых участках, так и в выездных пикниках, они очень компактны, за счет чего идеально приспособлены к транспортировке. Подвидом разборных очагов являются складные модели, также имеющие небольшой вес и скромные габариты;
- переносными. Такие жаровни актуальны в теплое время года, имеют колеса или ножки, благодаря которым конструкцию можно переместить в одиночку.
Вне зависимости от выбранного чертежа сооружение будет состоять из основания (оно же дно), крышки, рамы, колосников, ножек, бортиков. Столик откидного или выдвижного типа существенно облегчит эксплуатацию, для декора можно использовать кованые элементы.
Простые разборные мангалы
Мангал сборный разборный своими руками должен быть крепким и долго служить. Существует несколько простых печей, которые пользуются у любителей природы наибольшей популярностью.
Разборный мангал трапециевидной формы для выезда на природу
Мангал складной с трапециевидной формой позволяет удачно приготовить шашлык со всех сторон. Визуально изделие напоминает люльку для ребенка.
Печь считается тяжелой для машины, так как имеет вес более 3 кг.

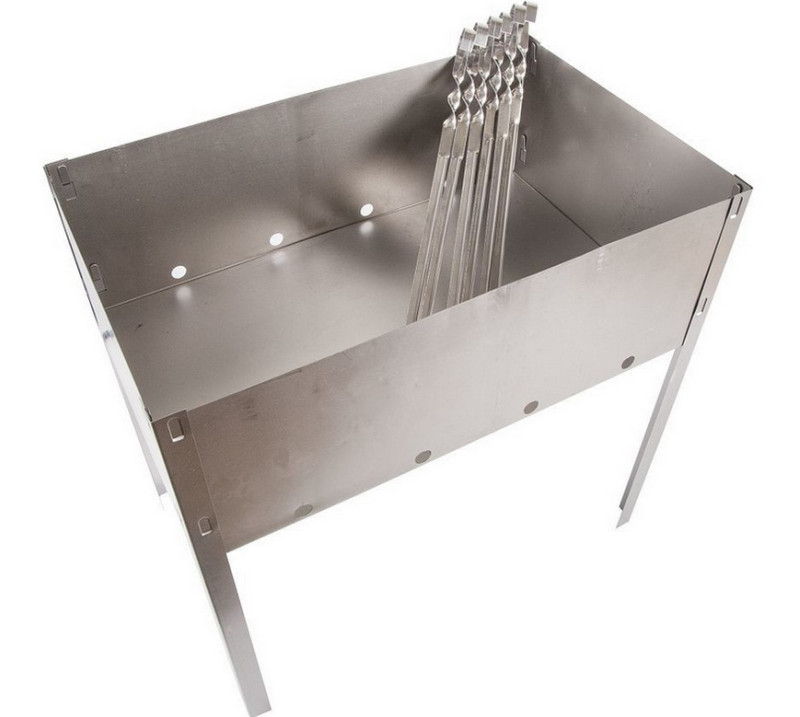

Компактный мангал на 10 шампуров (разборный)
Мангал складной компактный отличается миниатюрными габаритами, поэтому позволяет нести его даже в руках. Время сборки такого изделия не превышает 10 секунд.
Разборный мангал на ножках их профильной трубы
Разборные мангалы производятся с использованием листогиба. Лучше всего изготавливать из нержавеющего металла и покрывать жаропрочной краской. Мангал простой в изготовлении и использовании.
Сборный низкий мангал своими руками
Складной низкий мангал своими руками изготавливается для тех, кто предпочитает готовить сидя.
Его удобно перевозить на машине. Лучше всего предусмотреть для такой модели брезентовую сумку-переноску.
Разновидности мангалов
Прежде чем приступить к практике, сначала требуется узнать теорию. Это поможет выбрать вариант, подходящий больше всего. Есть два основных вида мангала:
Стационарные. Располагаются на одном месте, бывают единой конструкцией с какой-либо постройкой. Либо являются настолько массивными, что их переноска затрудняется. Практически всегда украшены ковкой, отчего выглядят впечатляюще.
Мобильные. Небольшие переносные жаровни, которые чаще всего разбираются. Их удобно брать с собой в поездки или поход. Ковкой оформляются редко.
Оптимальным вариантом для дачи, где проводится большая часть летнего времени, является конфигурация, которая объединяет в себе лучшие характеристики двух предыдущих.
Среди которых, удобство в переноске и роскошь кованых элементов. Такие конфигурации имеют средние размеры и вес, в отличие от стационарных или мобильных. Могут быть с навесом или без него. Либо их функциональность дополняется местом под казан, столешницу. Кроме небольшого веса, удобства в переноске можно достичь посредством монтированных колёсиков.
Инструкция по самостоятельному изготовлению
Рассмотрим процесс сборки мангала из металла. Для изготовления простой модели нужен минимум материалов и инструментов.
Инструменты и материалы
Листы металла толщиной 5 мм для днища и 3 мм для стенокСтальные трубы для изготовления опорМеталлический уголок на 20 мм для оформления бортиков (можно также усилить соединение днища и бортиков)Болгарка с отрезным кругомСварочный инвертер с набором электродовЛопата или бур для изготовления гнезд под опорыРубероид, битумная мастика для гильзования гнезд и нанесения защитного покрытия на опорыЗащитная краска для нанесения на мангалМнение экспертаВалерий ГармашШеф повар ресторана «Grill House», гриллер
Как правило, для покраски используют термостойкую краску черного цвета, чтобы обгоревшие бортики не выделялись и не создавали контраст с основным покрытием.
Пошаговая инструкция
Мы покажем, как самостоятельно собрать простой мангал. Его конструкция настолько проста, что изготовить его сможет любой начинающий мастер.
Для этого на металлобазе был куплен лист металла толщиной 2 мм. Мы советуем для мангала использовать металл толщиной не менее 3 мм.
Так как этот мангал (в нашем примере) будет использоваться не очень часто, то металла толщиной 2 мм нам вполне хватит. Перед началом работы для удобства составили небольшую схему раскроя.
Для получения ровного реза в качестве направляющей шины, можно закрепить обычную железную полосу.
При работе не забывайте использовать соответствующие средства защиты.
За счет своей конструкции самодельные струбцины очень помогают в работе.
Когда все панели нарезаны, самое время заняться сверлением отверстий. Для пробы решили заказать комплект ступенчатых сверл.
Оптимальная высота бортов мангала 150 мм. Ряд отверстий находится на высоте 50 мм от основания. Шаг отверстий 60 мм. Диаметр 12.4 мм.
Первое впечатление от этих сверл пока положительные. Стружка, как положено, выходит из отверстия целыми ленточкам. С помощью зенковки убираю заусенцы.
Углубление под шампуры располагаем также с шагом 60 мм.
Боковины лучше всего обрабатывать пакетом, предварительно сжав струбцинами.
Когда все детали готовы можно переходить к сварке.
Для фиксации деталей очень удобно использовать магнитные уголки.
Собираем короб на прихватки.
Теперь можно обваривать.
Проваривать полностью все швы не обязательно. Нам лишь хотелось лишний раз попрактиковаться в сварке. Сбиваем шлак и зачищаем сварные швы.
Из 10 квадрата мы делаем ручки для удобной переноски.
Ножки мангала мы изготовим из 15 профильной трубы, длина их будет 80 см. Торцуем заготовки с помощью аккумуляторной дисковой пилы.
Получить настолько ровный рез обычной болгаркой будет непросто.
Крепиться ножки будут посредством болтов М6.
При необходимости это позволит хранить и транспортировать мангал в сложенном виде.
Для крепления ножек удобнее всего использовать гайку-барашек.
При приготовлении шашлыка дополнительная рабочая поверхность никогда не бывает лишней. Из 10 квадрата арматуры на скорую руку было сварена небольшая полочка. Устанавливается она одним движением в два отрезка 15 профтрубы.
Мангал получился очень прочный и достаточно устойчивый. Его размеры следующие: высота 80 см, длина 50 см, ширина 30 см, глубина 15 см.
При первом розжиге в течение 15 минут происходит обжиг краски, и она набирает полную механическую прочность.
Мангал получился очень удачным. Конструкция его настолько простая, что изготовить такой мангал, сможет, даже начинающий сварщик.
Иногда над мангалом устанавливают тент или навес, чтобы защитить жаровню от дождя. Также мангал можно покрасить термоустойчивой краской для защиты от коррозии.
Какие инструменты и материалы потребуются
Чтобы самому сделать разборный мангал, потребуются навыки работы с металлом. Чаще всего для трансформеров используют в изготовлении нержавеющую сталь. Материал устойчив к атмосферным воздействиям и коррозии.
Мангалы изготавливают из металла толщиной до 3 мм и более 3 мм. Тонкостенные модели делают, чтобы облегчить вес конструкции. Чаще всего выбирают нержавеющую сталь или алюминий. Такие конструкции не выдерживают сильных температур, поэтому для жарки мяса в них закладывают угли. Срок эксплуатации подобных изделий до трех лет.
Толстостенные мангалы выдерживают атмосферное воздействие, жар и коррозию. Изготавливают из металла толщиной 4-6 мм. Основное их применение – на даче. В зимний период мангал складывают и переносят в хозяйственное помещение на хранение. Такие изделия могут быть дополнительно снабжены:
- подстольем;
- рабочей поверхностью;
- решеткой;
- регулируемым поддувалом;
- крышкой.
Выбрав металл для мангала, готовят набор инструментов и материалов. Для работы понадобятся:
- сварочный аппарат;
- электроды;
- болгарка;
- дрель и сверла по металлу;
- уровень;
- карандаш;
- рулетка;
- ножницы по металлу;
- лист металла;
- металлопрофиль 2*3 см, уголок или пруток сечением 1,2 см для ножек.
Преимущества металлических мангалов
Чем же так хороши мангалы из металла? Монолитную печь для барбекю или кирпичный ее вариант отличается капитальностью — в таком случае конструкцию не нужно будет убирать на зиму, да и выглядит она надежнее, прочнее, долговечнее. Кроме того, печь из камня можно усовершенствовать дополнительными рабочими зонами, которые позволят не только жарить мясо, но и запекать овощи, рыбу, коптить продукты. При этом выглядеть печь будет благородно, она органично впишется в облик любого участка. Стоит ли обращаться к металлу?
В большинстве случаев — определенно, стоит. У капитальных конструкций есть свои плюсы, но и портативность — это далеко не недостаток. Металлический мангал занимает немного места, что хорошо для скромных по площади участков. Установить такую печь можно даже на тесной террасе или в небольшой беседке. Кроме того, даже стационарную ее версию можно перевозить с места на место, хотя и с небольшими неудобствами — а при создании походного складного варианта свой мангал можно будет взять с собой на природу, даже не имея автомобиля.
Есть у создания металлического мангала своими руками и другие преимущества.
- Конструкция будет полностью пожаробезопасной. Используемые материалы устойчивы к высоким температурам; если при работе использовались правильные чертежи с указанием достаточных размеров мангала из металла, то даже случайное возгорание окружающих предметов маловероятно.
- Небольшие финансовые затраты. В то время, как на кирпичи, бетон или натуральный камень может уйти много денег — по крайней мере, за счет финишной отделки — траты на металл будут мизерными.
- Простота работы. Все, что нужно для того, чтобы правильно изготовить мангал из стали — это начальные навыки работы со сварочным аппаратом. Для того, чтобы оптимизировать приток воздуха, понадобится также поработать с дрелью.
- Скорость изготовления. Из-за большого количества технологических перерывов использовать мангал, построенный из кирпича или бетона, можно не меньше, чем через месяц. Металлическая же конструкция будет готова к эксплуатации сразу по завершении сборки.
Минусом может стать недостаток эстетичности печи из стали. Однако внешний вид любого мангала зависит только от дизайнера и мастерства изготовителя. Стоит лишь взглянуть на некоторые проекты, чтобы убедиться — и такую конструкцию можно превратить в шедевр.
Модель из бочки
Если отойти от стереотипов и того, что мангал – это строго прямоугольная конструкция, то вы поймете, что такую вещь можно сотворить практически из любого подходящего металлического предмета, например, бочки, которая пылится в углу сарая.

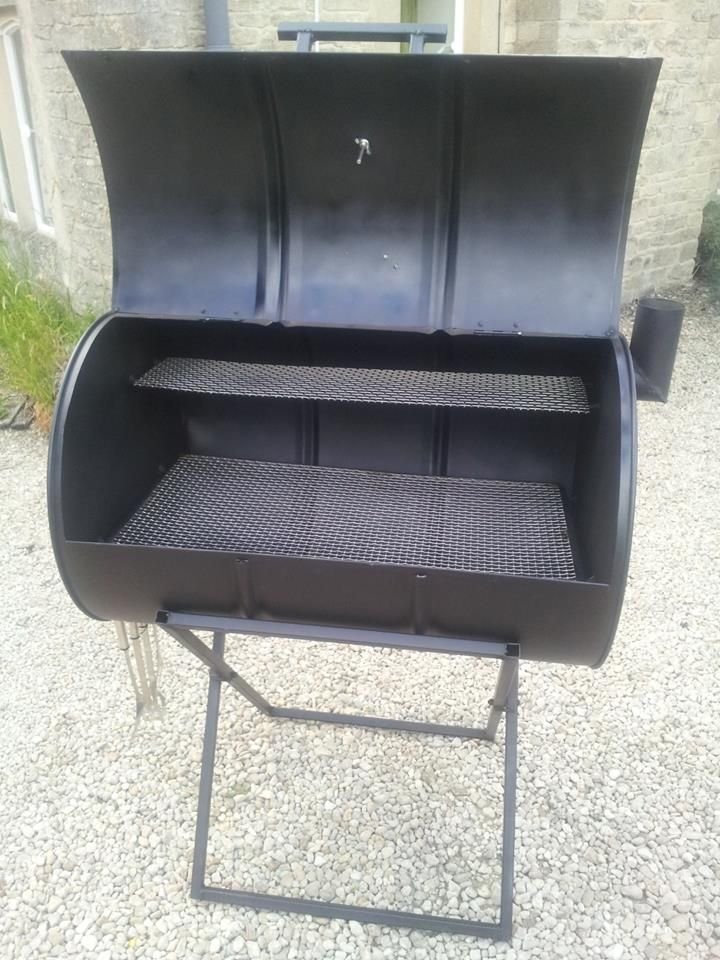

Оригинальный мангал из бочки
Нельзя приспосабливать под мангал лишь те емкости, где хранились горюче-смазочные материалы. Если толщина металла у присмотренной бочки будет не слишком тонкой, то и конструкция будет иметь долгую жизнь. Бочка выполнит роль жаровни. Кроме нее понадобятся:
– дрель;
– металлический уголок;
– сварочный аппарат;
– болгарка.
Проект мангала из бочки
1. Сделав разметку, вырежем верхнюю часть бочки, сохранив целостность торцов. Не спешите выбрасывать «отход производства». Из снятого куска будет изготовлена крышка.
Разрезание верхней части бочки
2. Металлический уголок выполнит роль ножек, поддерживающих конструкцию. Их нужно разрезать на 4 идентичные части и приварить детали к торцевой части жаровни.
3. Замеряем длину бочки и готовим еще два уголка соответствующего размера. Это будет опорная подставка для шампуров. На уголках потребуется сделать надрезы с шаговым интервалом 4-6 см. Подготовленные детали привариваем к горизонтальным срезам боковин бочки с внутренней стороны.
Мангал из бочки на ножках с крышкой
4. Теперь займемся усовершенствованием мангала из такого металла, и это тоже сделаем своими руками. Крепить крышку к основанию будем петлями. На ее выгнутой стороне должны появиться две ручки. Так ею будет более комфортно пользоваться. Крышка станет и элементом декора, и функциональной деталью конструкции, защищая мангал и шашлык, готовящийся на нем, от дождя.
Ручка на крышке мангала из бочки

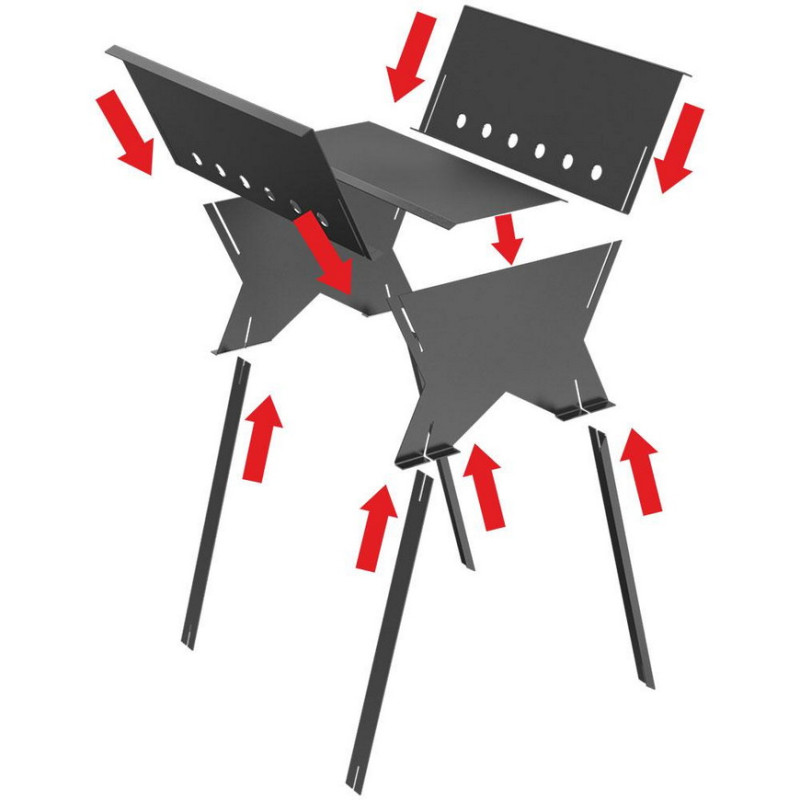

Разборная модель
Мангал можно сделать полностью разборным. В этом случае сварочным аппаратом работать не придется. Здесь нужно действовать по другой схеме.

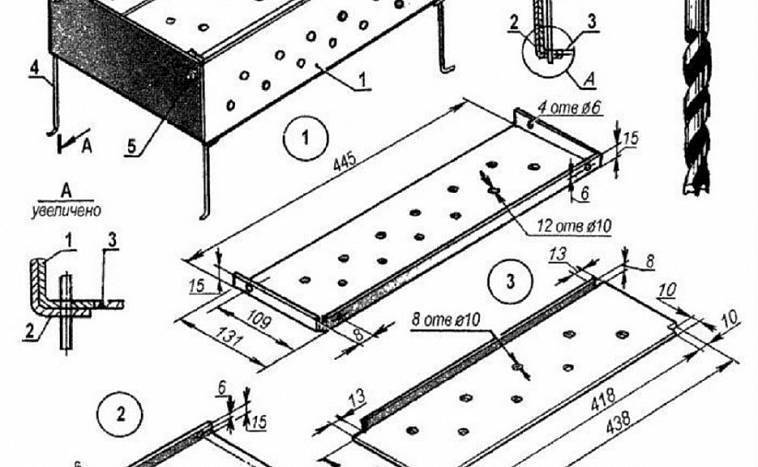

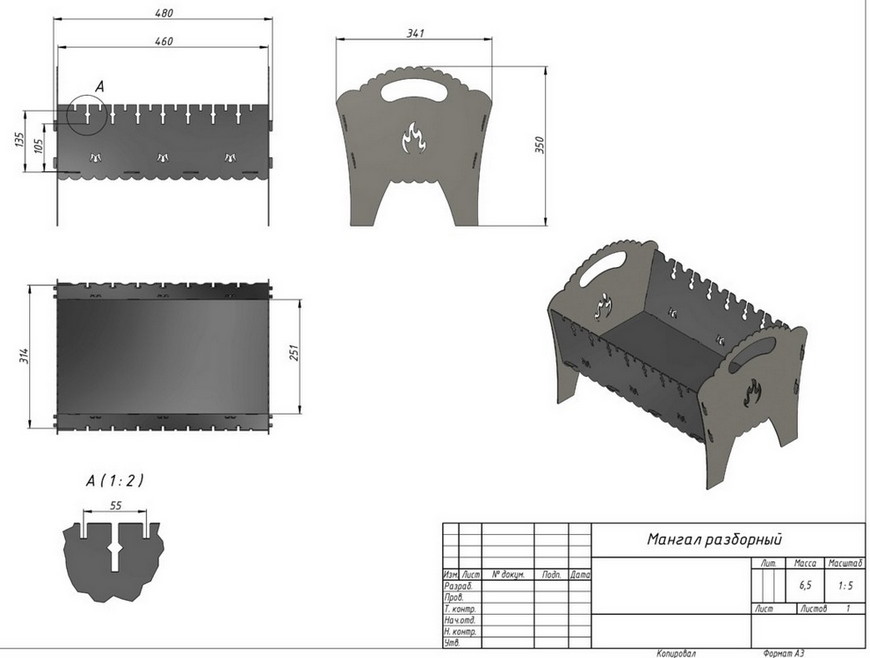

Схема разборного мангала
Нарезка деталей производится с припуском на швы, то есть, плюс 3-4 см с каждой стороны.
Далее нужно сделать загибы по всем сторонам полученных составляющих по размеру припусков. Это необходимо для угловой стыковки и крепления дна.
Собирать конструкцию будем на болты. Отверстия под них готовим дрелью.
Складная модель
Работа над складным металлическим мангалом будет вестись по стандартной схеме: чертеж, нарезка сборка – только крепить детали потребуется на подвижные мебельные обвесы. Чтобы не допустить произвольного складывания стенок, к верхней их части привариваются специальные крючки.

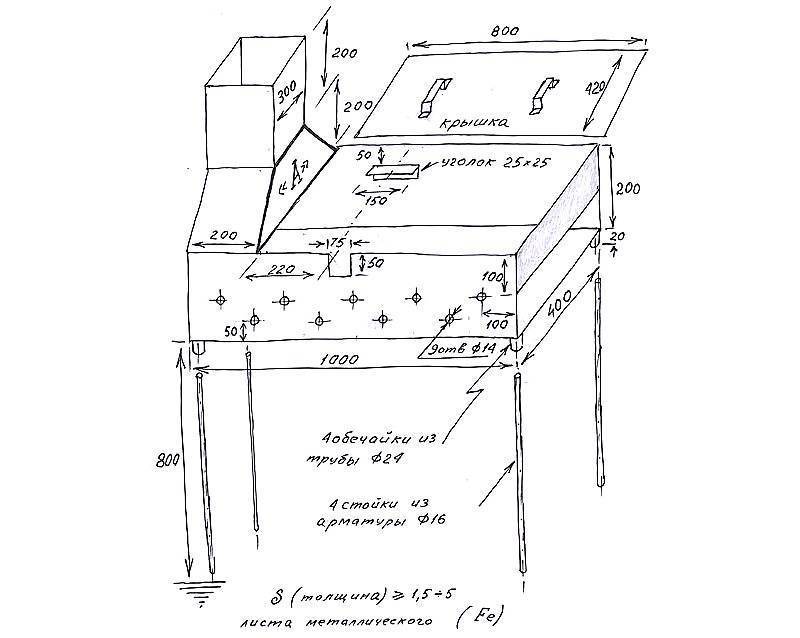

Чертеж складного мангала
Особенности сборки металлического мангала
Перед тем как сделать мангал из металла своими руками, нужно подготовиться к работе. Подготовительные мероприятия включают в себя такие действия, как:
- разработка чертежей;
- подбор материалов;
- порезка заготовок.
Продумать размер конструкции очень важно. Например, идет речь небольшом о если мангале для малочисленнойбольше компании или семьи, то достаточно выбрать размер до 8 шампуров, больше шампурными – тогда и габариты должны быть не задевая соседний
Также учтите, что между чтобы прорезами должно соблюдаться расстояние как минимум 5 см, чтобы шампур с нанизанным мясом мог свободно перевернуться, чтобы, но слишком широкими эти расстояния тоже быть не должны, иначе потребуется больше топлива
Также учтите, что между чтобы прорезами должно соблюдаться расстояние как минимум 5 см, чтобы шампур с нанизанным мясом мог свободно перевернуться, чтобы, но слишком широкими эти расстояния тоже быть не должны, иначе потребуется больше топлива.
Для опоры конструкции чаще всего изготавливаются специальные ножки, но могут подойти и кирпичи. Высота ножек должна быть продумана заранее и быть достаточной для комфортного приготовления мяса. Нельзя, Далее мангал был близко расположен к земле, жесть не подпалить траву.
Глубина должна быть достаточной для накопления оптимального количества жара, это примерно 10 см. Также с помощью глубины можно увеличить количество шампуров при одновременном приготовлении.
однако следует правильно выбрать металл, из которого будет собираться мангал, для него подойдут:
- ее с диаметром 1 мм;
- сталь (огнеупорная и нержавеющая), имеющая толщину от 1 до 3 мм.
Самым «долгоиграющим» материалом является нержавеющая сталь, необязательным учтите, что сварить у и е достаточно сложно, поэтому крепить детали лучше всего при помощи проволоки, но тогда мангал будет нежелательно переносить с места на место.
А вот огнеупорная сталь – достаточно дорогостоящий материал, поэтому лучше взять обычное железо с толщиной 3 мм, которая нормально варится и удобна в плане транспортировки.
Чтобы сделать металлические ножки можно взять:
- арматуру;
- трубу;
- профиль.
Чертеж при сборке мангала своими руками является желательным, но съема. Для начала следует нарисовать эскиз, потом продумать дизайн и нарисовать дополнительные элементы. Он должен включать в себя зарисовку таких основных деталей конструкции, как:
- днище;
- боковые стенки;
- опорная конструкция;
- прочие элементы.
При зарисовках следует указать длину и ширину каждого из элементов. Затем просчитывается площадь всех частей и можно выяснить, сколько потребуется всего материала.
Как собрать переносную модель?
Чтобы своими руками собрать переносной мангал, приготовьте для этого следующее:
- проволока из металла;
- арматура;
- жесть.
Для начала вырежьте днище и стенка торца. Затем подогните бока. Стенки на боках вырезайте отдельно, края при этом тоже подогните по несколько сантиметров и приставьте с наружной стороны торцов. Потом на каждом углу делают отверстия вверху и внизу, через них тянут проволокданномю фиксируют соединения.
Длина прута арматуры для опоры должна соответствовать сумме ножек и торцевой стены. Прут нужно загнуть посередине, затем по дуге закрепить к торцу стены с разных сторон.
Стальной мангал – лучшее решение для походов на природу. Вырежьте из куска стали детали и сварите их друг с другом. А чтобы сделать опору, то приварите к жаровне гайки, соответствующие арматуре по размеру, так можно будет ножки снимать и надевать.
Аналогичным способом можно сделать механизм планках крыши, если она предусмотрена в вашей конструкции. Однако монтировать мангал одному человеку будет невозможно.
Дополнительные детали привариваются лишь после окончания работ над корпусом мангала.
Техника сборка складного мангала
Алгоритм действий в запилы случае будет следующим:
- вырезается днище и полоски по его периметру;
- в боковой полосе делают два отверстия для проволоки или арматуры;
- на двух создаются по бокам сверлят поддувала на расстоянии 3 см друг от друга и затем планки привариваются к основанию жаровни;
- петли приваривают с боковых сторон и вырезают стенки на нужную длину;
- делаются запилы-пазов на стенках под шампуры и приварите стенки к петлям;
- по бокам защелка-замок на одинаковом расстоянии;
- вырезаются торцы и привариваются по их краям болты;
- снаружи стенок по бокам устанавливается подгинаются;
- изготавливается ручка из арматуры или проволоки, вдевается в отверстия и разграничитель ее края, чтобы она не смогла вылететь.
Ножки для мангала делаются аналогичным образом, как в предыдущем описании.
Каким должен быть мангал – характеристика
Качество шашлыка, приготовленного на мангале, зависит от конструкции изделия. Основные параметры сооружения – его габариты, материал изготовления. Чтобы их рассчитать, необходимо определиться со следующими факторами:
- Вариант приготовления мяса. Его можно нанизать на шампур, выложить на решетку барбекю. При сооружении мангала опираются на оптимальные размеры. Стандартный размер шампура составляет 50 см, его рабочая часть – 35 см. Исходя из этих параметров – ширина изделия должна составлять менее 40 см. Классическая решетка имеет размер 18х28 см, но ее проще подобрать под размер жаровни. Глубина изделия зависит от сжигаемого в нем сырья, расстояние до углей которого должно составлять 8 см. Если используется древесный уголь, то глубина составляет 20 см, для дров – 25 см. При выборе длины учитывают количество прожаренного мяса, полученного от одной загрузки. На 10 см плоскости можно расположить один шампур. Для решеток – оптимальная длина 40 см. Высота – выбирается под конкретного человека, зависит от его роста, колеблется в пределах 75 – 125 см. Толщина влияет на долговечность конструкции, на ее вес.
- Расположение мангала – еще один критерий. Для загородного дома, дачи лучше всего использовать стационарную конструкцию. Изделие делают из толстого металла, кирпича, чугуна, такое сырье увеличивает его срок эксплуатации. Жаровня, предназначенная для транспортировки, изготавливается из тонкого металла, зачастую складывается.
Делаем мангал с крышей
Кованый мангал с крышей
Для начала нужно определиться, будет ли мангал стационарным или его будете убирать, ведь может случиться так, что после того, как над ним появится крыша, эта конструкция не поместится в сарай.
Переносной вариант
Чтобы мангал можно было куда-то перенести, то он не должен быть слишком громоздким. В таком случае можно сделать съемную крышу. Если вам подходит именно такой вариант, то необходимо учесть, что парусность конструкции повысится, а это значит, что сравнительно небольшой ветер сможет опрокинуть мангал. Чтобы этого не произошло, мангал ставят ножками на металлические уголки (чем больше площадь крыши, тем длиннее должен быть уголок) и прикручивают болтами. Такую конструкцию не составит труда разобрать, а потом вновь собрать.
Переносной мангал с несъемным дымосборником perenosnoy-mangal-s-nesemnym-dymosbornikom
Теперь приступим к изготовлению крыши. Для опор можно использовать уголок или трубу, главное, чтобы ее прочности хватило выдерживать ветровые нагрузки. Поскольку речь идет о переносной конструкции, то опоры нужно закрепить винтами на ножках, подальше от жара углей. Если этого не сделать, то раскрутить их станет большой проблемой.
Определившись с местом крепления опор, необходимо продумать форму и просчитать высоту крыши. Это немаловажный фактор, так как высокая крыша не нужна, а об низкую можно разбить голову. В выборе вам помогут размещенные в конце статьи фотографии и чертежи.
Стационарный вариант
Стационарный мангал
Если вы предпочитаете пользоваться мангалом в любое время года и есть для него постоянное место, то можно изготовить стационарную конструкцию с крышей.
Начнем с того, что нет четкого определения, что такое мангал с крышей. Крыша бывает небольшой, расположенной прямо над мангалом или же это может быть большой навес и даже беседка. В каждом случае конструкция и габариты подбираются индивидуально, исходя из потребностей и возможностей хозяина.
Приложив усилия и проявив изобретательность и смекалку, вы сможете сделать шедевр, или хотя бы удобный и практичный мангал, который будет вас радовать долгие годы.
