Монтаж окна
После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ. Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы
Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем
Проем в кровле формируют с помощью циркуляционной пилы
Отдельно следует отметить работу с кровельным материалом. Монтаж мансардных окон в металлочерепицу производится аналогично, равно как и в случае с профнастилом или листовым железом. Если же речь идет о мансардных окнах в фальцевой кровле или подобных материалов, то обшивку вначале потребуется разобрать.
Установка рамы и регулировка
Важно: в целях безопасности рамы монтируют без стекла. Оно может быть установлено лишь на заключительных этапах
Установку рамы рекомендуется проводить без стекла
При монтаже рамы для мансардных окон следует сразу тщательно закрепить нижние кронштейны, а вот крепление верхних до конца затягивать не стоит – это поможет затем проще отрегулировать створку. Делается это при помощи уровня. Если найдены какие-либо отклонения вставленного окна, следует устранить их при помощи пластиковых уголков – эти запчасти часто входят в комплект поставки. Также рекомендуется ненадолго вставить стекло в раму, чтобы проверить качество установки. Как только регулировка будет завершена, следует закрутить шурупы.
Изоляция и дренаж
После того как крепеж будет надежно завернут, вокруг рамы потребуется проложить тепло- и гидроизоляционный материал для большей герметичности. Фиксацию гидроизоляционного фартука выполняют с помощью степлера.

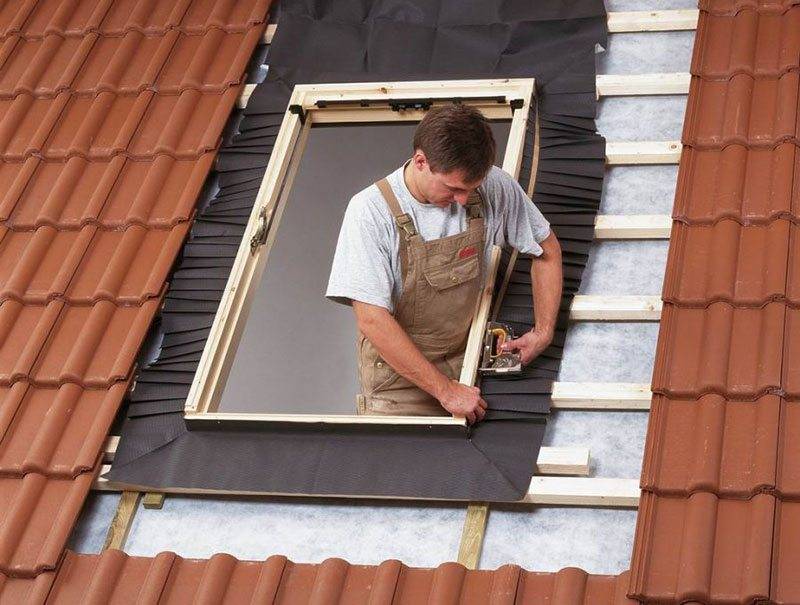

Гидроизоляцию фиксируют с помощью степлера
Дренажный желоб делается в верхней части рамы. В обрешётке прямо над проемом вырезают два куска под размер дренажного желоба. Подобных же размеров готовят и отрез гидроизоляционного материала. Желоб заводится под обрезки гидроизоляции и крепится к обрешетке. Устанавливать его требуется обязательно под углом, иначе герметизация будет страдать – дождевая вода может пойти в окно.

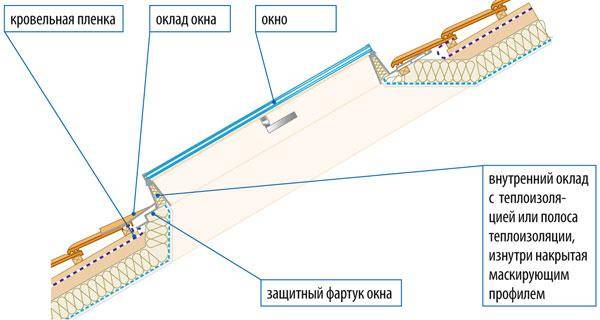

Установка оклада
Сегодня используется два основных типа оклада для разного фальца. Первый используется для работы с плоским кровельным материалом, второй – с волнистым. Компании, занимающиеся изготовлением мансардных окон, на производстве прикладывают оклад в комплект поставки. При этом принцип работы с обоими типами идентичен.
Оклад окна входит в поставку конструкции, а правила установки описаны в инструкции производителя
Первым делом прикрепить следует нижнюю часть оклада мансардного окна. Устанавливать его следует таким образом, чтобы фартук гидроизоляции выходил и за саму раму, и за листы кровли. После следует перейти к боковым комплектующим. Края этих элементов должны быть уложены на саму раму.
Оклад окна прикрепляется к обрешетке и раме
Уплотнитель прокладывается по внешней части рамы. Чаще всего он, крепления и все прочие комплектующие идут в комплекте поставки, но в отдельных случаях их придется докупать позже. В любом случае после этих действий следует тщательно проверить все на точность и прочность, т.к. замена или ремонт мансардных окон в случае необходимости доставит немало хлопот.
Установка стеклопакета и внутренняя отделка
На следующем этапе установки мансардных окон потребуется вернуть стеклопакет обратно в раму. Делается это достаточно просто, но технология зависит от производителя, поэтому сам процесс исчерпывающе описан в руководстве.
Стеклопакет монтируют на самом последнем этапе, отделку выбирают под интерьер
Также не должна вызывать проблем и внутренняя отделка окон в крыше – тут все зависит от личных предпочтений. Кроме того, многие производители в комплект мансардных окон добавляют также и специальные решения для облицовки. Чаще всего в набор входит герметик, стусло и шаблон. Подобные шаблоны одинаково хорошо ставятся и при необходимости снимаются.
В качестве альтернативного варианта можно использовать и обычный гипсокартон, а вот от механических монтажных конструкций в таком случае следует отказаться.
Монтаж
Изделие поставляется со всеми комплектующими. При монтаже нужно придерживаться прилагающейся инструкции, так как рекомендации разных производителей могут отличаться. Но существует порядок действий одинаковый для всех.
Обобщенная инструкция по установке окна в мансарде:
На подготовленную основу из монтажного бруса до указанной глубины устанавливается рама. Регулируется нижний край и закрепляется на крепежные кронштейны. Верхний край до конца не закручивается. Вставляется створка и в закрытом положении проверяется на наличие щелей. При необходимости, регулируется, и только потом накрепко затягиваются крепления верхних и нижних кронштейнов. Устанавливается стеклопакет и закрепляется штапиками. По всему периметру рамы устанавливается гидроизоляционный фартук. Вверху он заводится под дренажный желоб. Порядок гидроизоляционных работ проводится согласно инструкции изготовителя. Установка оклада. Выполняется так же по приложенной инструкции и различается в зависимости от типа кровельного покрытия. Нельзя повреждать планки оклада. От его целостности зависит срок службы изделия. Восстанавливается кровельное покрытие
После монтажа блока важно по периметру сделать пароизоляцию и утепление откосов во избежание промерзания. При укладке теплоизоляционного материала необходимо избежать «мостиков холода»
Они могут появиться если в стыках утеплителя имеются зазоры. Устанавливаются откосы. Регулируется открытие. В соответствии с инструкцией производителя подтягиваются болты для работы механизма.
Данная статья носит ознакомительный характер и не является точной инструкцией по установке.
Установка мансардного окна: планирование
Смонтировать мансардное окно можно как на этапе строительства мансарды, так и на готовой утеплённой крыше с уже уложенным финишным покрытием и слоями пароизоляции и гидро- и ветрозащиты. В первом варианте работы ведутся последовательно, шаг за шагом и, обычно, не вызывают затруднений. Во втором случае нужно поломать голову, как врезать окно в соответствии с рекомендациями производителя, пройдя через весь пирог кровли мансарды с гибкой черепицей.
Основные сложности установки мансардного окна, оставленного «на потом» — придётся аккуратно демонтировать или прорезать, двигаясь изнутри-наружу:
- внутреннюю обрешётку под отделку мансарды;
- пароизоляцию;
- утеплитель;
- супердиффузионную мембрану (влаго- и ветрозащиту);
- обрешётку и контробрешётку;
- распилить плиты ОСП под проём;
- частично удалить вокруг проёма под окно гибкую черепицу.
Ширина мансардного окна задаётся шагом стропил. Если застройщик не хочет устанавливать узкое окно, подгоняя его под стропила, смонтированные на расстоянии, например, 60 см друг от друга, то придётся вырезать одну стропильную ногу, усиливать конструкцию и т.д. Это увеличивает вероятность ошибок у монтажников, сроки и смету на работы. Отсюда:
Установку мансардных окон нужно планировать на этапе проектирования дома и расчёта стропильной системы.
Для ориентира руководствуемся следующими цифрами:
- Мансардные окна рекомендуется врезать в крыши с углом ската от 15 градусов.
- Площадь окна выбирается по формуле: на 10 кв. м пола мансарды должно приходиться 1 кв. м остекления.
- Верхняя часть мансардного окна (от пола) располагается на высоте около 2-х м, а нижняя часть примерно 1.2 м.
- Проём под мансардное окно должен быть шире его минимум на 4 см, оптимально на 6 см.
- Длина проёма примерно на 4.5-5 см больше длины мансардного окна.
Разновидности мансардных оконных блоков
Производители предлагают различные варианты блоков для установки в торце (в щипцовой стене), в наклонных скатах, для дормеров (их часто называют кукушками или слуховыми окнами), антидормеров (утопленное окно в срезанном скате) и зенитных фонарей («пирамидка» сверху). Также разновидности мансардных окон классифицируют по типу открывания (глухое, боковое открывание, по оси) и по материалу изготовления.
Характеристика алюмениевых мансардных окон
Рама мансардного окна должна быть жесткой, прочной и легкой, способной выдержать ту же ветровую и снеговую нагрузку, что и кровля, но не утяжеляющей крышу. Популярностью пользуется алюминиевый профиль для мансардных окон с ударопрочными ламинированными и закаленными стеклами. Мансардные окна из алюминия при своем малом весе имеют отличные характеристики.
Технические характеристики алюминиевых мансардных окон | |||
Сопротивление теплопередаче, м2°C/Вт | Звукоизоляционный индекс, дБ. | Толщина стеклопакета, мм | Пропускная способность вентил., м3/час |
0,73 – 0,78 | 31-35 | 4H–16–4T, 4HS–16–4T, 4HS–14–3+3TL | 9-49 |
Универсальность деревянных мансардных окон
Древесина – прочный и экологичный материал, прекрасный теплоизолятор. Поэтому деревянные мансардные окна считаются классикой жанра и хорошо сочетаются с металлочерепицей. Чтобы продлить срок службы натурального материала, производители делают рамы из многослойной клееной северной сосны, обрабатывают антисептическими растворами, антипиренами и покрывают износоустойчивыми полиакриловыми красками с УФ-фильтром или специальными лаками.
Безупречная влагостойкость пластиковых изделий
Можно петь хвалебные оды экоголочности дерева и прочности металла, но по влагостойкости пластику нет равных. Он не подвержен коррозии, не разбухает и не гниет от влаги. А так как мансардные окна в нашем климате более 6 месяцев в году мокнут под дождем, потом обледеневают, покрываются слоем снега, то влагостойкость профиля является залогом долговечности. Даже самая качественная вентиляция не всегда спасает от конденсата, поэтому пластик – отличный вариант.
Предварительное планирование и расчеты
Монтаж без расчетов – деньги на ветер. Чтобы не пришлось попусту тратиться, предварительно нужно все рассчитать, выбрать окна в соответствии с решаемыми задачами и типом кровельного материала и определить место для их установки.
Вычисление площади остекления
Формула предельно проста, результат зависит от площади пола. Каждые 10 м² должны быть освещены за счет 1 м² остекления независимо от габаритов окна. Есть нюанс, слегка корректирующий количество проникающего сквозь окно мансарды светопотока. Чем выше оконный проем, тем больше дневного света через него проходит. Однако слишком высокое расположение будет мешать любоваться окружающей природой и подобная установка больше подходит для пологих крыш с углами наклонов скатов 15-20º.
Кровли с крутыми скатами негласные законы и архитектурная эстетика заставляет оборудовать окнами, нижняя линия которых находится на уровне в среднем от 1,00 до 1,40 м. Нижним лимитом считается 0,80 м, верхним пределом 1,90 м. Однако высота расположения практически не влияет на размеры мансардных окон. В любом случае общая площадь пропускающих свет элементов должна вычисляться по приведенной выше формуле, а одно, четыре или два окна захочет владелец – выбор, обоснованный личными предпочтениями.
Какое окно купить?
Покупателю сейчас предложена масса различных конструкций с многочисленными функциями, перечислять которые не стоит в этой статье. Разница не только в габаритах, но и в механизмах действия, в месте расположения поворотной оси и оконной ручки. Последняя характеристика влияет на высоту установки окна на мансарде. Слишком высоко ручка – неудобно открывать, если к окну не прилагается ДУ, слишком низко – опасно, если в банной мансарде будут отдыхать дети. Кроме ручки, как точки приложения постоянных усилий, на выбор окна влияет тип кровельного материала. Чем выше его рельеф, тем больше высота должна быть у наружного оконного оклада. У продукции с маркой Fakro, например, есть специальная маркировка, согласно которой окна подбирают для мансард с черепицей, ондулином, металлопрофилем или гладким рулонным покрытием.
Обычно в заводской комплектации имеется крепеж, монтажные уголки, гидроизоляционный фартук с пароотводящим эффектом, специальный герметик и клейкая лента. Конечно, лучше приобрести полный комплект со всеми необходимыми для монтажа приспособлениями. Однако при отсутствии утеплителя, гидроизоляции и гофрированной пароизоляционной мембраны все это можно купить отдельно или сделать из предложенных строительными магазинами материалов.
Сложно сказать, что первоначально нужно решить собственнику бани, желающему установить мансардные окна своими руками. Определение места установки должно производиться параллельно выбору оптимальной конструкции. Точнее, эти вопросы решаются в совокупности.
Выбор места для установки окон
Месторасположение – немаловажный фактор, определяющий срок службы всей кровли, внутренней отделки и эстетические данные строения. Прежде чем выяснять, как установить мансардное окно, следует найти оптимальное место для его устройства.
О пределах высоты проема под мансардное окно уже упоминалось. Четких технических указаний по этому поводу нет, потому точно нельзя сказать, что больше оказывает воздействие на выбор.
Однозначно тип кровельного материала. Любую мягкую рулонную разновидность можно разрезать в любом месте. Черепицу нельзя! Нужно расположить так, чтобы нижняя линия оконной конструкции располагалась над рядом «неразрезанной» целой черепицы.
Владельцу, выбирающему место для установки, нужно учесть, что под остекленной конструкцией должен быть установлен прибор отопления, ведь рациональный обогрев мансардных окон исключит образование конденсата. Данный фактор тоже влияет на высоту установки. И еще: покупателю окон с дистанционным управлением нужно обеспокоиться подводкой кабеля.
Устройство проема ↑
- Вдоль всего периметра проема между ним и рамой должен оставаться зазор а 20–50 мм, предназначенный для укладки теплоизоляции.
- Между нижней кромкой рамы и материалом кровли необходимо предусмотреть технологический зазор. Его величину определяют, исходя от вида покрытия кровли. Например, для черепицы величина зазора составляет 90 мм.
- Еще один зазор, шириной в 10–100 мм, разделяет верхний брус и материал кровли. При отсутствии такового в результате усадки древесины, из которой выполнена стропильная система, рама может перекоситься.
ustanovka-1
ustanovka-2
- Раму фиксируют либо к стропилам, либо к рейкам из такого же бруса, что и брус обрешетки, которые фиксируют строго горизонтально.
- С внутренней стороны пространства мансарды по слою гидроизоляции либо по имеющейся отделке вычерчивают контур проема.
- Гидроизоляцию разрезают особым образом, в виде своеобразного конверта, оставив по 100–250 мм на нахлест. «Излишки» выворачивают, чтобы закрепить на раме или обрешетке. Все лишнее потом обрезают. Поверх изоляции в дальнейшем укладывают гидроизоляционный фартук, обеспечив тем самым полную герметичность.
Для устройства проемов не подходят следующие участки кровли:
- ендовы, поскольку это потенциальное место накапливания осадков;
- вблизи вентиляционных отводов, дымоходов, поскольку при их работе конденсирует влага;
- около горизонтальных примыканий стен, где накапливаются осадки, как правило, эти участки затемнены.
Важно
Специалисты, вообще, советуют избегать устройства окон около любого узла кровельной конструкции.
Готовое покрытие кровли либо вырезают по необходимой площади, либо снимают. В случае определенных кровельных покрытий рекомендуется проводить работы на стадии строительства, как, например, при установке мансардных окон в металлочерепицу.
Установка коробки
- На раму крепят монтажные кронштейны, причем прочно фиксируют только нижние, чтобы положение рамы можно было регулировать. Горизонтальность и вертикальность выверяют под уровень и подгоняют, если выявляются отклонения.
- Этот этап, как было отмечено выше, имеет свои особенности у разных производителей, связанные со стеклопакетом, поэтому внимательно изучите инструкцию.
- Перед «наживлением» рамы в проем на обоих монтажных брусах, нижнем и верхнем, прокладывают и закрепляют утеплитель.
- Желательно в это же время проверить, насколько четко створка прилегает к раме, поэтому ее временно возвращают на место. Следует учесть, что, закрепив на следующем этапе оклад, исправить что-либо будет уже поздно.
- Между сторонами коробки и проемом по бокам оставляют равные расстояния. Завершив регулировку, крепежи накрепко затягивают.
- Вокруг рамы укладывают гидроизоляционный фартук.
https://youtube.com/watch?v=Lzmao1k-0wM%3F
Монтаж оклада
Установку оклада выполняют в определенном порядке:
- начинают с нижнего фартука,
- переходят к боковым частям,
- затем к верхней части оклада.
- завершают – установкой накладок.
Все элементы фиксируют к коробке на саморезы и плотно стыкуют друг с другом. Далее укладывают покрытие кровли.
При монтаже оклада нужно строго следовать указаниям производителя, поскольку речь идет о герметичности конструкции, которая сильно влияет на срок ее службы. Изоляционные материалы, входящие в комплектацию у разных изготовителей, может отличаться. Например, оклад оконной рамы Рото заводится под резиновый уплотнитель, а оклады Факро уплотнителей не имеют. Их крепят непосредственно к раме и закрывают дополнительными элементами.
Внимание
В заключение хочется обратить ваше внимание на тот факт, что для герметизации стыков между коробкой и проемом используют специальные герметики. Что же касается монтажной пены, то применять ее в этих целях категорически запрещено.. Мансардные окна Велюкс (Velux) – установка на видео:
Мансардные окна Велюкс (Velux) – установка на видео:
https://youtube.com/watch?v=U7mQz8E8v9A%3F
2021 stylekrov.ru
Особенности установки окна в крышу из металлочерепицы
Металлочерепица – весьма известный вариант кровли, так как обладает высокой износостойкостью, механической прочностью, весьма привлекательным видом. Сложностей с конструированием обычно не возникает, наоборот, металлочерепица несколько облегчает монтаж.
Установка окна в металлочерепицу имеет некоторые особенности:
- большим достоинством такого решения выступает то, что для монтажа не возникает нужды в сооружении дополнительного каркаса, поскольку под металлочерепицу он обустраивается по умолчанию;
- обязательное условие установки – тщательная гидро- и теплоизоляция, оконная конструкция располагается под углом, а не вертикально, соответственно, риск протекания возрастает многократно;
- для того чтобы закрыть мансардную конструкцию по бокам, понадобятся дополнительные листы материала, но такой расход невелик;
- монтируют окно только между стропилами, ширина проема под него должна быть на 8–12 см меньше дистанции между стропильными ногами, а если она меньше, то и ширина створки тоже выбирается меньшая;
- на размещение оконной конструкции характер кровельного материала не влияет, здесь действует обычные рекомендации: на крутых крышах из металлочерепицы проемы вырезают в нижней части, на пологих – в верхней.
