Машина для закручивания винтовых свай: виды оборудования, особенности применения

Решение проблемы

Как я уже упоминал, шёл сентябрь, стояла хорошая тёплая погода и мы всем семейством ещё жили на даче. Как-то вечером я решил выкопать ямку под сваю вручную. Приготовил штыковую лопату, узкую подборку и лом. Полчаса работы и заготовка под сваю была готова. Она получилась диаметром не более 30 см. и глубиной около 100-110 см.

Сейчас я знал причину всех своих бед в плане неудачных попыток монтажа винтового фундамента. Оказывается, всё просто: сняв слой 60-70 см., начиналась очень плотная глина. А в ней словно вплавленные большие камни неправильных форм, размером 10-20 см. Этот слой глины с камнями был небольшим – всего сантиметров 30. Пришлось кропотливо и упорно работать ломом и лопатами. Глубже шёл гравий с песком, но его я уже не трогал.

Очень плотная глина и камни не давали лопастям сваи вкручиваться глубже. Камни просто застревали между лопастями. Меня поразил ещё тот факт, что 8-10 лет назад, на этом участке в 15 метрах от стройки, я проводил земельные работы по закапыванию ленточного фундамента от старого дома. Экскаватор рыл траншеи глубиной до 2 метров, но никакой прослойки такой плотной глины не было. Вот как странно получается: здесь один грунт, а в 10 метрах – уже другой. Хотя может быть это особенность нашей поймы реки.

Закручивание винтовых свай «мясорубкой» ⋆ Смело строй!

Установка винтовых опор достаточно трудоёмкий процесс. Завинчивание винтовых свай «мясорубкой» – доступная альтернатива дорогой механизации (и легче, чем вручную).

Как можно установить винтовые сваи

Есть несколько способов монтажа винтовых опор. Основное отличие этих способов – степень механизации. Мы упомянем о них в начале, чтобы лучше понимать плюсы и минусы закручивания винтовых свай «мясорубкой».

Итак, способы ввинчивания:

Полностью ручной способ;

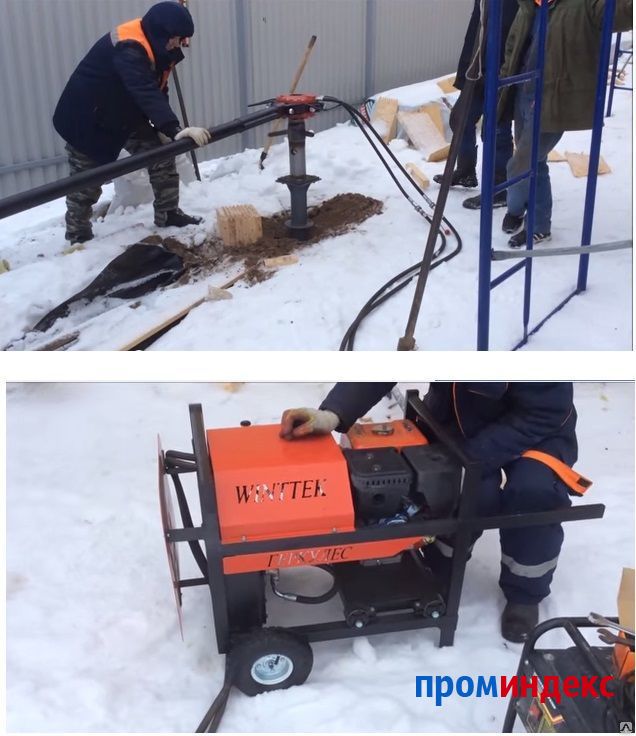

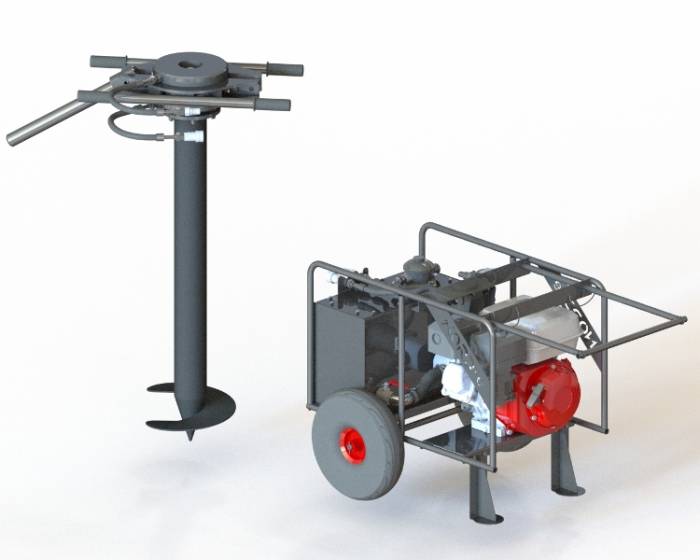

Ручной электрический или гидравлический сваекрут;
Специальные станки для закручивания свай, часто на шасси грузовика или как съемное оборудование экскаватора.

Конструкция и варианты «мясорубок»

«Мясорубки» – это ручной инструмент, состоящий из электрического или гидравлического привода с креплением на оголовок сваи и системы рычагов для фиксации инструмента и передачи момента на сваю.

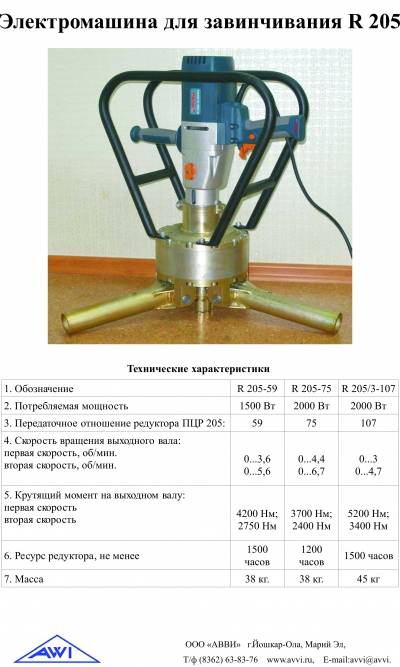

Усилитель крутящего момента (УКМ)

Требования к приводу

В качестве привода рационально выбрать дрель достаточной мощности. В отсутствии на площадке электричества потребует передвижного генератора.

Мощность дрели должна быть не менее 2 кВт; Важно также, наличие реверса и изменение скорости вращения. Конечно, можно использовать гидромотор

Но дрель купить проще, и проще заменить если сломается. И переносная гидростанция, нужная для работы мотора, пригодится вам где-то еще едва ли

Конечно, можно использовать гидромотор. Но дрель купить проще, и проще заменить если сломается. И переносная гидростанция, нужная для работы мотора, пригодится вам где-то еще едва ли.

Если вы решили использовать вместо дрели другие двигатели, они должны быть не хуже.

Требования к редуктору

Редуктор нужен в конструкции чтобы увеличить момент на оголовке сваи и уменьшить обороты:

Редуктор должен выдерживать крутящий момент не менее 4500 Нм;
Передаточное отношение должно быть больше 1:60.

Выбирая УКМ отдавайте предпочтение конструкциям на подшипниках.

Так же обратите внимание на удобство смены смазки. Рекомендуется замена смазки после монтажа 20 свай. После приобретения, хорошо набейте редуктор новой смазкой (а там ее будет мало)

Рекомендуется заменить смазку на долее подходящую: например, на пластичную смазку для ШРУСов

После приобретения, хорошо набейте редуктор новой смазкой (а там ее будет мало). Рекомендуется заменить смазку на долее подходящую: например, на пластичную смазку для ШРУСов.

Переходник

Переходник выглядит, как 2 крепления-адаптера (для дрели и редуктора) и раму соединяющую их воедино. Как на фото:

Цель: чтобы редуктор относительно дрели не проворачивался. Иначе при работе придется держать и дрель, и редуктор.

Насадка, рычаги и прочее

Наш сваекрут будет передавать крутящий момент на сваю через насадку. Усилия на оголовок значительные и возможно смятие сваи. А это брак.

Есть два варианта насадки: внутренняя и внешняя. Отличаются лишь тем, что вставляестя или надевается насадка на сваю.

У насадки должно быть отверстие куда будет вставляться палец. Хорошо сделать это отверстие овальным.

Чтобы вращалась свая в грунте, а сваекрут, к раме нужно приделать рычаг. У рычага может быть шарнир, позволяющий качаться вверх-вниз, но не вправо-влево. Это нужно для удобства закручивания высоких свай и управления с земли без помостов.

Особенности завинчивания винтовых свай «мясорубкой»

Мы сейчас не будем останавливаться на таких важных, но рассмотренных в других статьях вопросах, как выбор свай, расчет свайного поля, разметку площадки и т. п.

Рекомендуется приобрести на 1 сваю больше для пробного завинчивания в аналогичный грунт, что и на площадке (не далеко от будущего фундамента).

Работы по вкручиванию свай удобно делать втроем.

Очередность действий:

Уложить сваю рядом с местом установки;
Подсоедините «мясорубку», в том числе и рычаг;
Установите сваю по разметке вертикально (наверху сваекрут, придерживайте рычаг, чтобы не мешал);
Один удерживает рычаг, остальные придерживают сваю, чтобы она не отклонялась от вертикали;
Включите «мясорубку», контролируйте положение сваи по вертикали, продолжайте до погружения сваи на нужную глубину.

Подробности завинчивания свай «мясорубкой» можно посмотреть на видео:

Закручивание винтовых свай «мясорубкой» Ссылка на основную публикацию

Что потребуется?

Дрель. Она должна быть мощной — не менее 1000 Вт. Желательно, чтоб она была еще и тихоходной, имеющей максимальные обороты не 3000 в минуту, а 600. Такие аппараты сами по себе уже имеют довольно большой крутящий момент. Подойдет, например, такой вариант.
Мультипликатор. Это устройство с редуктором, предназначенное для увеличения крутящего момента в десятки раз. Используется для ремонта грузовых автомобилей, где требуется заворачивать болты и гайки с большим усилием. Дальнобойщики эту штуку еще называют мясорубкой, так как у нее приходится аналогично вращать ручку. Также может называться ручным гайковертом. Подойдет, например, вот такой агрегат. Как видно, цена не очень высокая — всяко выгоднее, чем заказывать спецтехнику. При этом увеличивает тягу в 58 раз.
Сварочный аппарат. Он понадобится для сварки при изготовлении некоторых приспособлений.
Стальные трубы. Понадобится кусок около 30 см длиной и внутренним диаметром чуть больше, чем внешний у безоголовочных свай. Если они у вас с оголовками, то этот кусок не нужен. Еще одна труба будет необходима, чтобы использовать ее в качестве упора, благодаря которому будет вращаться свая, а не мясорубка. Диаметр ее должен быть около 4 см, а длина — метров 4-5, чтобы обеспечивать необходимый рычаг.
Швеллер. Нужен обрезок длиной около 20 см и шириной чуть больше диаметра упорной трубы.
Толстая стальная пластина. Она используется при изготовлении переходника как для свай с оголовком, так и без.
Болты каленые и гайки к ним. Применяются для соединения всех узлов воедино. Потребуются именно каленые, потому что обычные не выдерживают. Приобретать такие надо не в отделах крепежа, а в автозапчастях.
Болгарка. Пригодится для резки металла при изготовлении необходимых частей конструкции.
Гаечные головки с посадкой на 1 дюйм. Если закручиваете сваи как с оголовком, так и без, то потребуется три штуки. Если только один вид, то две.

Что такое ленточный фундамент

Ленточный фундамент — это замкнутая опорная часть наружных и внутренних несущих стен здания, погруженная в грунт на определенную глубину. Изготавливается методом отливки из бетона прямо на площадке, из отдельных частей — камня, кирпича или фундаментных блоков (ФБС) или комбинированным способом.

Самый распространенный вид — монолитная лента из железобетона, обладающая максимальной прочностью и устойчивостью к внешним нагрузкам. Порядок возведения в основных чертах одинаков для всех видов, различия наблюдаются только в части создания самой ленты (в зависимости от материала).

Этапы строительства:

Подготовка площадки — удаление верхнего слоя земли, выравнивание по горизонтали, создание ровной плоскости.
Разметка участка с помощью колышков.
Рытье траншеи на заранее определенную глубину.
Создание подготовительного слоя засыпки, оборудование дренажной системы.
Строительство самой ленты (порядок действий зависит от используемого материала)
Гидроизоляция, утепление.
Засыпка пазух, производство дальнейших работ.

Срок строительства ленты также зависит от исходного материала. Наиболее продолжительным по времени вариантом является монолитная бетонная лента. Срок застывания отливки составляет около месяца, требуя в течение первых 10 дней периодической поливки водой для уравновешивания влажности внутри и снаружи ленты чтобы выровнять напряжения.

Для ускорения процесса существуют другие технологии строительства ленты из сборных элементов — кирпича, ФБС, камня. Прочность и устойчивость основания несколько снижается, но скорость возведения увеличивается в несколько раз.

Если гидрогеологические условия участка позволяют, использование сборного ленточного фундамента становится более удачным выбором.

Использование спецтехники

Первые специализированные машина для закручивания винтовых свай производились на платформе автокрана, оснащенной подвесным вращателем. Подобные установки обладали высокой мощностью и позволяли достаточно быстро выполнить монтажные работы. Однако они не комплектовались механизмом контроля вертикального положения, угол вхождения приходилось отслеживать вручную.

В современной технике для автоматического закручивания винтовых свай используются механизмы, фиксирующие малейшее отклонение от вертикального направления. Для удержания сваи в правильном положении применяются прижимные и подъемные домкраты.

Автоматические сваеверты комплектуются шасси с полным приводом либо устанавливаются в кузов грузовика. Для питания электродвигателя установки может использоваться генератор или он подключается к сети 380 V. Характеристики сваевертов существенно отличаются в зависимости от производителя

Если машина для закручивания винтовых свай берется в аренду, необходимо обращать внимание на такие параметры:

Мощность электрического привода. От данной характеристики зависит, какие винтовые сваи могут обслуживаться установкой;
Рекомендации производителя по максимальной длине и диаметру стержня.

Специальная техника

Для завинчивания винтовых столбов, диаметр которых превышает 25 сантиметров, а также высотой более двух метров, применяется специальная техника. На сегодняшний день существует большое разнообразие завинчивающих установок. Они работают на электроприводе, или механике. Все зависит от размеров винтовой опоры. В эту категорию вошли такие механизмы, как Торнадо, МГБ-50П, электросваеверты, Кабестан, и тому подобные. Каждый из них имеет свою комплектацию. Установки оснащаются необходимыми упорами и рычагами. Если работу нужно выполнить в прибрежной зоне, или опора должна располагаться под наклоном, тогда следует не пожалеть средства, и арендовать такую технику. Посмотрите видео, как закручивают сваи с помощью завинчивающей установки.

Watch this video on YouTube

Преимущество оборудования заключается в том, что работа производится максимально быстро. Установки обеспечивают надежное и более точное закручивание винтового столба. К недостаткам относится высокая стоимость, даже если ее арендовать. Второй минус – для выполнения работ все равно требуется дополнительная рабочая сила (установка оборудования, контроль закручивания) – минимум три человека. Один – оператор, два – контролируют, и при необходимости вмешиваются в процесс.

Приспособления, используемые при сооружении свайного фундамента

Основным отличием свайного фундамента с использованием винтовых конструкций от столбчатого основания является возможность погружения конструкции на достаточно большую глубину, достигающую пластов грунта, отличающихся высокой несущей способностью.

Зачастую при завинчивании свай используется простой рычаг

Большинство строителей и домовладельцев предпочитают выполнять все работы, связанные с сооружение данного основания, своими руками, используя различные приспособления. Среди них присутствует и установка, предназначенная для завинчивания свай, работу с которой осуществляют два или три человека.

Завинчивание своими руками дает возможность осуществлять постоянный контроль и регулировку крутящего момента.

Это необходимо для того, чтобы следить за усилием, с которым выполняется затяжка после того, как будет пройдена отметка промерзания грунта. Простейшее приспособление, предназначенное для завинчивания своими руками, представляет собой обычный рычаг. Точнее, это две трубы, которые крепятся в верхней части конструкции в подготовленных для этой цели отверстиях или хомутах, зафиксированных с помощью сварки.

Самостоятельный монтаж свай поможет значительно сэкономить

Приспособление для монтажа данного основания дома своими руками дает возможность значительно сэкономить денежные средства, выделенные на строительство.

Особенности монтажа вручную – это возможность проведения работ своими руками в тех местах, куда невозможно организовать подъезд строительной техники. Специальный станок дает возможность закрутить необходимое количество остроконечных труб, оснащенных лопастями качественно, надежно, не привлекая внимания.

Это важно в тех случаях, когда строительство ведется на участках, где требуется соблюдение режима тишины

Монтаж свай своими руками

Для закручивания свай вам понадобится несколько пар рабочих рук На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
рулетка, магнитный уровень;
лопата, лом, кувалда, молоток;
мел или маркер;
деревянные колышки или прутья арматуры;
болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Контролируйте вертикальный уровень сваи после каждого витка Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

Советы от специалистов

Ниже приведены особенности конструкции свай и дельные советы по установке.

Для изготовления наконечника лучше использовать сталь «двадцатой» или «двадцать пятой» марки. Все сварочные швы нужно покрыть средством для защиты от коррозии. Чем больше винт, тем больше сложностей с изготовлением лопасти (слишком широкий диск крайне сложно разогнуть). При ввинчивании сваи с двумя лопастями обе нужно углубить ниже линии промерзания почвы. Если этого не сделать, то почва, подверженная морозному пучению, начнет воздействовать на верхнюю лопасть (ту, что осталась выше уровня промерзания) и рано или поздно разрушит ее. Если свая по тем или иным причинам ушла в сторону, то ее лучше срезать и ввинтить рядом новую. Продолжать углубление нежелательно, т. к. свая при эксплуатации будет проседать. При бетонировании сваи раствор должен целиком заполнять трубу

Этому следует уделить особое внимание

Выводы

Разобравшись со всеми нюансами установки, закрутить винтовые сваи будет достаточно просто. Нужно всего лишь пригласить несколько друзей, дождаться подходящего солнечного дня и соорудить надежное и прочное основание.

Вот, что Вы получите в подарок только в нашем магазине:

Ваша общая экономия при покупке у нас составит 3000 рублей. Акция ограничена. Звоните нам прямо сейчас по телефону +7 (495)150-26-23

Система управления кнопкой включения-выключения дрели.

Рычажно-роликовая система дистанционного управления кнопкой включения-выключения, позволяет оперативно включать-отключать дрель “Ребир”. Задавать параметры автоматического отключения дрели – посредством изменения расстояния до земли управляющего шнура с грузом на конце. Груз коснётся земли – ослабит шнур -выключит кнопку дрели.

Система управления кнопкой включения-выключения дрели.

Бонус 2

Уникальный угловой измеритель с пузырьковым уровнем. Уникальная угловой измеритель с платформой и закрепленным на ней высокоточным пузырьковым уровнем – для более точного и удобного вертикального позиционирования винтовой сваи. Очень удобная работа по выравниваю вертикали сваи в движении, на порядок удобнее многопузырьковых угловых уровней, а также обычных магнитных уровней.

Бонус 3

Насадка – миксер на дрель Ребир Насадка-Миксер на дрель Rebir с двигатем мощностью 2000 Вт с редуктором, поддерживающим скорости вращения (0 – 330, 0 – 500 об/мин) и предельный крутящий момент 431.2 Нм. Миксер предназначен для подготовки различных строительных смесей: лако-красочных, клеевых, штукатурных и др. Прочная конструкция позволяет прилагать максимальные усилия при выполнении тяжёлых работ, особенно при перемешивании в вязких средах, и гарантирует длительную безотказную эксплуатацию инструмента .

Разметка свайного поля

Для разметки свайного поля своими руками следует определить необходимое количество свай. Общую нагрузку не сложно определить, зная габариты и материал (его удельный вес) будущего сооружения. Несущая способность стандартных свай известна, указывается при маркировке, а при необходимости ее можно найти в справочных материалах. Разделив первую величину на вторую и округлив результат в большую сторону для страховки, получаем искомое количество опор.

Разметка свайного поля на участке.

При большом количестве свай их расположение проще предварительно изобразить схематично, корректируя эскиз при необходимости, после чего перенести разметку на участок.

Эскиз свайного поля.

При проектировании свайного поля учитывают, что:

Расстояние между соседними опорами в любом направлении не должно быть менее 3 м (в противном случае будет наблюдаться провисание обвязки).
В обязательном порядке сваи устанавливаются по углам сооружения и по его периметру.

На местности разметку производят, устанавливая на месте опор арматуру и соединяя ее шпагатом (исключить провисание). В процессе контролируют расстояние рулеткой и положение разметочных элементов при помощи уровня.

Доходы

Сейчас рыночная стоимость винтовых свай такого размера составляет около 1950 рублей. Предположим, наша стоимость будет 1500 рублей. При ежесуточном выпуске в 100 штук, их продажа принесет дневной доход 150 000 рублей, месячный – 4 500 000 рублей. Добавим к этому плату за установку труб, которая обычно равняется их стоимости. То есть, месячный доход при установке в день 100 труб ориентировочно равняется 4 500 000 рублей. Общий месячный доход составляет 9000000 рублей. Чистый доход равняется 9000000–2490000=6510000 рублей. Таким образом, инвестиции окупятся уже в первые два месяца работы.

Изготовление винтовых свай своими руками

Профессионалы не рекомендуют самостоятельно изготовлять сваи, т.к. ошибки в работе приводят к перекосу фундамента и здания. Если принято решение в пользу самостоятельного изготовления, делать это нужно правильно.

Все сваи состоят из нескольких деталей:

труба толстостенная (основа);
лопасти;
острый наконечник.

В первую очередь нужно вырезать заготовки. Удобнее и быстрее всего делать это с помощью шаблона.

Лопасти. Заготовка лопасти представляет собой две окружности (большую и малую) с общим центром. Диаметр внутреннего круга равен диаметру трубы. Диаметр внешней окружности будет равен размеру лопасти.
Наконечник. Для создания наконечника потребуются 4 треугольника. Их высота равняется двойному диаметру трубы. Параметры основания треугольников вычисляют по следующей схеме: наружный диаметр ствола следует умножать на 3,14. Та цифра, которая получилась в результате умножения, должна быть разделена на количество секторов (в данном случае – 4).

Заготовки вырезают и приваривают к трубе. При этом необходимо соблюдать несколько правил:

от конуса до нижнего края спирали должно быть не менее 50 см;
во время сварки шов не должен получаться прерывистым.
