Устройство сборного ленточного фундамента

Зачем нужна отмостка?

Так как пучение грунта происходит из-за избытка влаги, строители решили однажды бороться не с его следствием, а причиной. Поэтому фундамент решено было защищать. Для этого стали использовать отмостку – покрытие в виде полосы из влагостойких материалов, проходящей по периметру здания. Для обеспечения стока воды такая полоса делается под небольшим уклоном. Ее ширина всегда равна глубине промерзания.

Отмостка должна быть и шире свеса кровли на 20 см. Оптимальная толщина – 10-15 см.

Схема отмостки

Для заливки отмостки достаточно использование цемента М200-300. Вначале по периметру здания снимается верхняя часть грунта и с помощью колышков и веревки делается разметка. Для защиты от влаги желательно сделать гидрозамок из 10-15-сантиметрового слоя глины. Далее засыпается 5-10-сантиметровый слой щебня и 10-сантиметровый слой песка.

Для утепления отмостки используются материалы, не поддающиеся гниению – пенопласт, пеноплекс и пр. Они укладываются на слой песка в 2 слоя со смещением предыдущего. После подготовки опалубки производится армирование с помощью металлической сетки с ячейками размером 50 или 100 мм, а затем заливка раствора.

6 советов для мелкозаглублённого ленточного фундамента (МЗЛФ).

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Ленточный фундамент. Как и когда выбрать для дома? Часть 1.

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Ленточный фундамент (когда использовать, как заглублять, виды фундамента). Часть 2

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

7.2
Total Score

Закладываем фундамент своими руками

Простота реализации

7

Материальные затраты

7.5

Эффективность

7

Рейтинг пользователей: Be the first one!

Процессы монтажа типов оснований

Сооружение ленточного основания

Монтаж фундамента в виде железобетонной ленты выполняют в несколько этапов. Сначала очищают площадку от мусора и проводят разметку с помощью колышков и шнура, фиксируя расположение главных осей основания.

Ленточное основание достаточно просто сделать своими руками от опалубки до заливки бетонного раствора

Затем роют траншею своими руками или с привлечением специальной техники и выполняют следующие работы:

• подчищают и уплотняют дно котлована;
• сооружают подушку из песка или крупного гравия, которую для лучшего прилегания проливают водой и трамбуют;
• укладывают гидроизоляцию, препятствующую обезвоживанию бетона при высыхании;
• из досок или других подручных материалов изготавливают опалубку и устанавливают ее по периметру, очищая от стружек и мусора;
• проверяют вертикальность стен опалубки с помощью уровня.

Для жесткости элементы опалубки, сделанной своими руками, фиксируют распорками. Можно также использовать для заливки бетона и готовые конструкции. Затем устанавливают каркасы из арматуры и заполняют опалубку бетонной смесью, оставляя отверстия для коммуникаций дома. Чтобы исключить пустоты в основании, бетон заливают слоями 15-20 см, уплотняя каждый с помощью деревянной трамбовки.

Спустя 7-10 дней, когда фундамент набирает до 70% от планируемой прочности, опалубку снимают и проводят гидроизоляцию.

Рекомендуем посмотреть видео о том, произвести заливку ленты основания своими руками.

Монтаж столбчатого фундамента

При сооружении столбчатого основания своими руками на подготовленной площадке срезают грунт на глубину от 10 до 30 см, выравнивая бугры и подсыпая грунт в образовавшиеся ямы. Для контроля горизонтальности поверхности используют строительный уровень. Затем выполняют следующие операции:

• размечают расположение столбов, которые должны находиться в местах пересечения стен;
• по наметке роют ямы и устанавливают в них опалубку;
• закладывают вертикальную арматуру таким образом, чтобы она выступала над столбами на 10-15 см;
• заливают в опалубку бетон, уплотняя каждый слой.

Посмотрите видео, подробно показывающее процесс монтажа столбчатого основания.

https://youtube.com/watch?v=xDcvxJLD-JM

После набора прочности столбы соединяют обвязкой. В качестве опор для дома можно также использовать конструкции из кирпича или природного камня высокой прочности. Для небольших построек в виде бань, сараев и летних дачных домиков лучше выбрать столбы из дерева, обработав их перед установкой антисептиками.

Возведение монолитного основания

Установка фундамента в виде монолитной плиты проводится на предварительно подготовленной площадке, которую очищают от мусора. Затем в зависимости от габаритных размеров и конфигурации дома размечают расположение основания и выкапывают траншею своими руками или с помощью средств малой механизации. Глубина котлована должна совпадать с уровнем закладки фундамента.

Далее выполняют следующее:

• уплотняют дно траншеи;
• делают подушку из песка и трамбуют ее, исключая пустоты;
• заливают котлован тонким слоем бетона;
• укладывают гидроизоляцию и арматуру;
• заливают бетон таким образом, чтобы концы арматуры выступали над монолитной плитой.

Чтобы фундамент дома равномерно набирал прочность, его лучше проливать водой при сухой погоде и укрывать во время дождя.

Установка свайного фундамента

Перед монтажом основания на сваях нужно определиться с видом опор. Для сооружения жилых домов на участках со сложным рельефом лучше использовать винтовые сваи, диаметр которых подбирают с учетом предполагаемой нагрузки. В качестве оснований для небольших хозяйственных построек или ограждающих конструкций можно выбрать опоры из дерева.

Посмотрите видео о том, как производится монтаж свайного основания своими руками.

Как построить фундамент на винтовых сваях? Сначала намечают расположение опор и забивают колышки. Затем выполняют следующее:

• делают по наметке небольшие углубления;
• устанавливают винтовые опоры, закручивая их с помощью специальных приспособлений или отрезков трубы, используя их в качестве рычагов;
• проверяют совпадение надземных частей свай и выравнивают их, срезая лишнее болгаркой.

Чтобы обеспечить устойчивость опор, их заливают бетонным раствором. Кроме винтовых свай, при сооружении основания своими руками можно также использовать буронабивные и комбинированные. Для высоких домов с тяжелыми перекрытиями выбирают железобетонные опоры.

Область применения

Сборный фундамент можно применять для следующих видов строительства:

• Для возведения зданий из кирпича, шлакоблока, пенобетона, монолитного бетона и других аналогичных строительных материалов. Главное при выборе стенового материала — это их плотность, не превышающая 1300 кг/м3.
• При наличии на участке под застройку неоднородных грунтов. В этом случае могут возникнуть риски неравномерного распределения нагрузочных усилий на фундамент, вследствие чего здание может дать усадку и может деформироваться. Ленточный фундамент исключает возникновение таких разрушительных деформаций.
• При планировании возведения цокольного этажа или подвальных помещений. Если на этапе строительства предусмотреть устройство дверных проемов, то стены ленточного фундамента будут, служит стенами подвала.

Следует отметить, что залогом прочного фундамента будет не только последовательное выполнение всех технологических процессов, но и применение качественных строительных материалов соответствующих марок. Например, при изготовлении цементно-песчаных растворов для укладки сборных фундаментных элементов недопустимо применение некачественного цемента низкой марки.

Дешевый и испорченный строительный материал неприменим для возведения фундаментов.

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

• ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
• ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

• первая — длина (9, 12,24);
• вторая (через тире или точку) — ширина (3,4,5,6);
• третья — высота (3,6);

Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

• Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
• П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
• С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТ

Материалы и инструменты

До старта работ по возведению ленточного фундамента нужно подготовить материалы:

• деревянные доски и бруски – для опалубки;
• арматура – для армирующего эффекта;
• щебень и песок – для «подошвы»;
• проволока – для связывания металлических прутьев;
• гидроизоляционный материал – для опалубки;
• бетон – для заливного раствора (готовится или заказывается непосредственно перед этапом заливки).

Дерево в доске достаточно взять толщиной 15-20 мм. Бруски желательно выбрать с сечением 30-40 мм.

Чаще используют готовый бетон, но, когда объемы укладки внушительные или к месту трудно проехать транспорту – берут в аренду:

• растворный узел (передвижной),
• бетононасос (возможность подачи до 64 м),
• тару для промежуточной выгрузки и тачку для перемещения.

Лопата тоже пригодится, а также:

• кусачки для проволоки,
• гвозди и молоток для опалубки,
• пила.

Хорошо бы иметь еще вязальный пистолет для проволоки и вибромашину для бетона.

Выбираем бетон для заливки

Если принято решение замешивать бетон самостоятельно, то нужно купить и смешать песок, цемент и щебень. Пропорции 3:1:3 соответственно. Цемент желательно выбирать маркой М 400. Можно заказать уже заготовленный раствор с маркировкой М 300 и больше.

Подробнее о марках бетона для ленточного фундамента расскажет эта статья.

Арматура

Когда строительные работы ведутся по правилам СНиП, то для ленточного фундамента обязательно применять сертифицированную арматуру. При продольном армировании укладывается сталь от 10 до 32 см в диаметре. При вертикальной установке – 12 см.

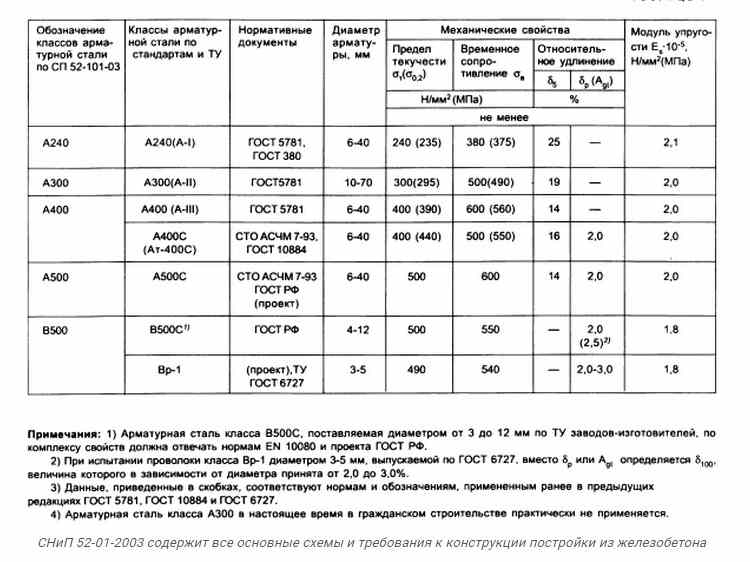

Таблица диаметров:

Условия использования арматуры	Минимальный диаметр стержня арматуры	Нормативный документ
продольная рабочая арматура вдоль стороны 3 м или менее	10 мм	Приложение №1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва, 2007)
продольная рабочая арматура вдоль стороны более 3 м	12 мм	Приложение №1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва, 2007)
конструктивная арматура	сечение равно 0,1% от площади сечения по высоте промежутка между слоями арматуры и половине ширины ленты	пункт 3.104 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)
поперечная арматура (хомуты) внецентренно сжатых элементов	не менее 1/4 наибольшего диаметра продольной арматуры и не менее 6 мм	пункт 8.3.10 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры
поперечная арматура (хомуты) вязаных изгибаемых каркасов	не менее 6 мм	пункт 8.3.10 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры
поперечная арматура (хомуты) вязаных каркасов высотой сечения 80 см и менее	6 мм	пункт 3.106 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)
поперечная арматура (хомуты) вязаных каркасов высотой более 80 см	8 мм	пункт 3.106 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)

О диаметре арматуры для ЛФ читайте здесь.

Что использовать для гидроизоляции?

В зданиях без подвальных помещений от поступающей снизу влаги слоем горизонтальной гидроизоляции должны быть защищены внешние и внутренние стены.

В зданиях с подвалами, со стенами из кирпичной/каменной кладки, во внешних стенах необходимо предусмотреть как минимум два слоя горизонтальной гидроизоляции. Для внутренних стен верхний слой необязателен.

Для горизонтальной гидроизоляции стен используются кровельные битумные покрытия, изоляционные покрытия, кровельные изоляционные покрытия или изоляционные покрытия из полимерных материалов.

Для вертикальных поверхностей внешних стен, соприкасающихся с землей, нужно предусмотреть дополнительные защитные прокладки или дренаж.

Пошаговая инструкция по монтажу МЗЛФ

Одним их наиболее популярных видов ленты для частных домов является мелкозаглубленный фундамент. Это удачный вариант основания, позволяющий сэкономить на количестве стройматериалов, уменьшить объем земляных работ и общих трудовложений.

Учитывая относительно малую глубину погружения, требуется качественное обследование участка с выполнением пробного бурения и определения уровня грунтовых вод. Это позволит определить состав слоев, даст основания прогнозировать наличие проблемных факторов, нагрузок пучения и т.д.

Эти действия, как и создание проекта, должен выполнять подготовленный специалист.

Дальнейшие действия выполняются поэтапно:

Разметка поверхности

На участке производится удаление верхнего слоя почвы и, при необходимости, планировка. Затем с помощью кольев отмечаются угловые точки будущей ленты. Между кольями натягивают шнуры, проверяют соответствие проектным данным, ориентацию по сторонам света и прочим параметрам.

Обязательно следует проверить соответствие длин диагоналей. Если они не равны, надо найти ошибку и исправить ее, чтобы получить качественную и точную разметку.

Подготовка траншеи

После того, как произведена разметка, начинается рытье траншеи. Выемка грунта производится на заранее определенную глубину. Обычно для этой цели используется экскаватор, поэтому углы приходится поправлять и подчищать вручную.

Вынутый грунт складируется по бокам траншеи, но чаще всего он вывозится или складируется в отдельном месте.

Ширина траншеи должна обеспечивать достаточно места для монтажа опалубки, для чего ее обычно принимают на 30 см больше, чем проектная ширина ленты.

Подушка под ленточный фундамент

Песчаная подушка выполняет несколько функций:

• Выравнивание дна траншеи, образование ровной горизонтальной опорной линии.
• Выполнение дренирующих функций.
• Прием нагрузок пучения и перераспределение их по всей длине ленты.

Обычная толщина слоя подушки составляет 10-20 см. Некоторые строители указывают на большие размеры — 30-40 см, но следовать таким советам не рекомендуется. Основная задача слоя подсыпки — выравнивание дна траншеи.

Чем толще слой, тем больше величина оседаний. Песок необходимо тщательно уплотнять, но некоторые оседания происходят в любом случае, поэтому следует ограничивать толщину подушки.

Монтаж опалубки

ОпалубкуЧем выше лента, тем толще доски

При сборке надо соблюдать максимальную плотность соединений, все щели заделываются паклей, деревянными рейками. Собранные щиты аккуратно опускают в траншею и устанавливают в нужном положении.

Снаружи опалубка фиксируется вертикальными и наклонными упорами, изнутри устанавливаются поперечины, определяющие ширину ленты.

Монтаж надо производить максимально прочно и аккуратно, все крепежи располагать снаружи, чтобы впоследствии было легче демонтировать опалубку.

Армирование

Толщина арматуры для мелкозаглубленной ленты колеблется в пределах 10-12 мм для рабочих, и 6-8 мм для гладких стержней.

Можно произвести сложные расчеты, или использовать онлайн-калькуляторы, но в подавляющем большинстве случаев результат будет именно таким.

Используется традиционная металлическая или современная композитная арматура, не способная к коррозии и обладающая малым весом.

Вязка арматуры

Сборка арматурного каркаса производится методом вязки. Для этого нужна мягкая отожженная проволока толщиной около 1 мм. Процесс вязки прост — кусок проволоки длиной 25-30 см сгибают пополам, получая род петли.

Затем ее заводят снизу под соединение прутков, поднимают концы вверх, обхватывая соединение. Затем концом специального крючка подцепляют петлю и несколько раз (4-6) закручивают вокруг другого конца.

Получается прочное и плотное соединение.

Выбор бетона для заливки

Наиболее предпочтительным вариантом является применение бетона марки М200. Он обладает достаточной прочностью, устойчивостью к нагрузкам и внешним воздействиям.

Менее прочные марки использовать не рекомендуется, так как бетон имеет большие допуски по качеству и может оказаться совсем слабым, хотя марка материала будет выдержана.

Использование бетона М200 гарантированно обеспечит нужное качество материала.

Заливка

ЗаливкаОна производится из нескольких точек, равномерно расположенных по всему периметру ленты

Залитый материал штыкуют или обрабатывают виброплитой для удаления пузырьков воздуха. Затем ленту накрывают полиэтиленом для защиты от контакта с солнечными лучами. В течение 10 дней опалубку снимать нельзя.

В это время необходим периодический полив водой — первые 3 дня это делается каждые 4 часа, затем неделю полив производят трижды в сутки. Набор конструкционной твердости считается завершенным после 28 дней выдержки.

Типы

 три типа:

1. Заглубленный ленточный фундамент.
2. Мелкозаглубленный.
3. Незаглубленный.

Первый тип используется для сооружения тяжелых зданий, или если в доме планируется подвал. Его также закладывают на пучинистых грунтах. При этом глубина закладки определяется уровнем промерзания грунта. Подошва должна располагаться ниже этого показателя на 50-60 см.

Второй тип закладывается под каркасные дома, под щитовые, деревянные, из пеноблоков. То есть, под те, которые создают небольшие нагрузки. Свое название он получил за то, что глубина его заглубления составляет всего 50-70 см.

И последний тип – это конструкция ленточного фундамента для частного дома, которая сооружается вровень с поверхностью грунта. На сам грунт его не устанавливают (не заливают), потому что почва – основа не надежная. Поэтому по всей схеме закладки выкапывается траншея, куда засыпается слой песка, а сверху щебень. Именно на эту подушку и сооружается поверхностный ленточный фундамент. Фундамент без заглубления может устраиваться под любые здания с различными нагрузками.

Необходимо отметить, что заглубленный ленточный фундамент самый затратный и сложный в плане проведения монтажных работ. В некоторых регионах уровень промерзания грунта превышает 2 м, а значит, придется траншеи под конструкцию выкапывать на глубину 2,5 м. Вручную этого не сделать, поэтому к работам привлекается тяжелая техника в виде экскаватора.

Ленточный фундамент глубокого заложения не всегда приемлем, особенно, если разговор заходит о пучинистых или песчаный грунтах. В первом случае лучше использовать столбчатые конструкции, обвязанные ростверком, во втором плитные. При этом две последние позиции по затратам материалов и сил в разы дешевле и проще.

Что касается других параметров, то в первую очередь определяется ширина ленточного фундамента. В основу ее расчета вкладывается толщина стен. Оба показателя должны быть равны между собой, как минимум. Чаще ширина фундаментной конструкции шире, но по строительным нормам можно ее делать и меньше на 13 см (максимум) с учетом, что основа сделана из бетона в виде монолита, и у конструкции есть расширенная подошва. Это так называемая разновидность Т-образного ленточного фундамента.

Но, определяя ширину ленты фундамента, надо обязательно учитывать, под какую стену конструкция будет заливаться. Если под несущую, то лучше значение увеличить, если под перегородку, то можно уменьшить показатель. Что касается высоты ленточного фундамента, то она зависит от размера заглубления и высоты цоколя (это часть, расположенная над уровнем грунта).

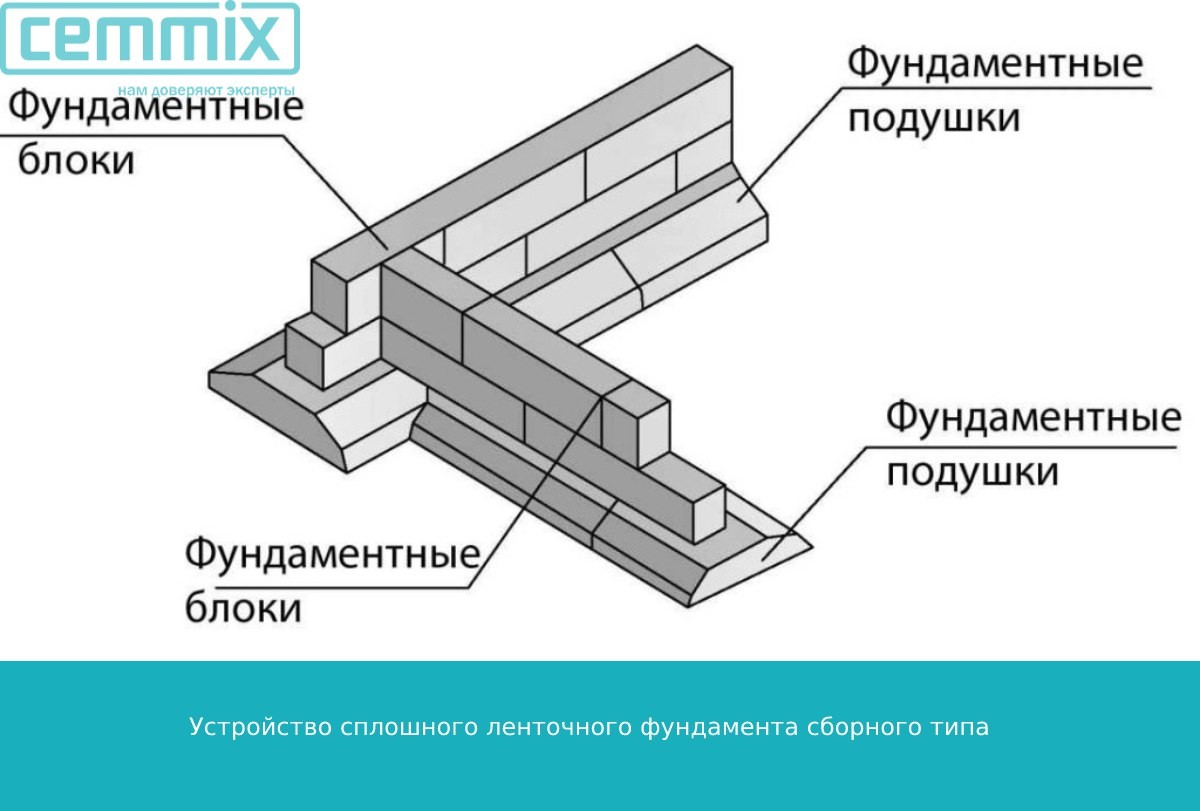

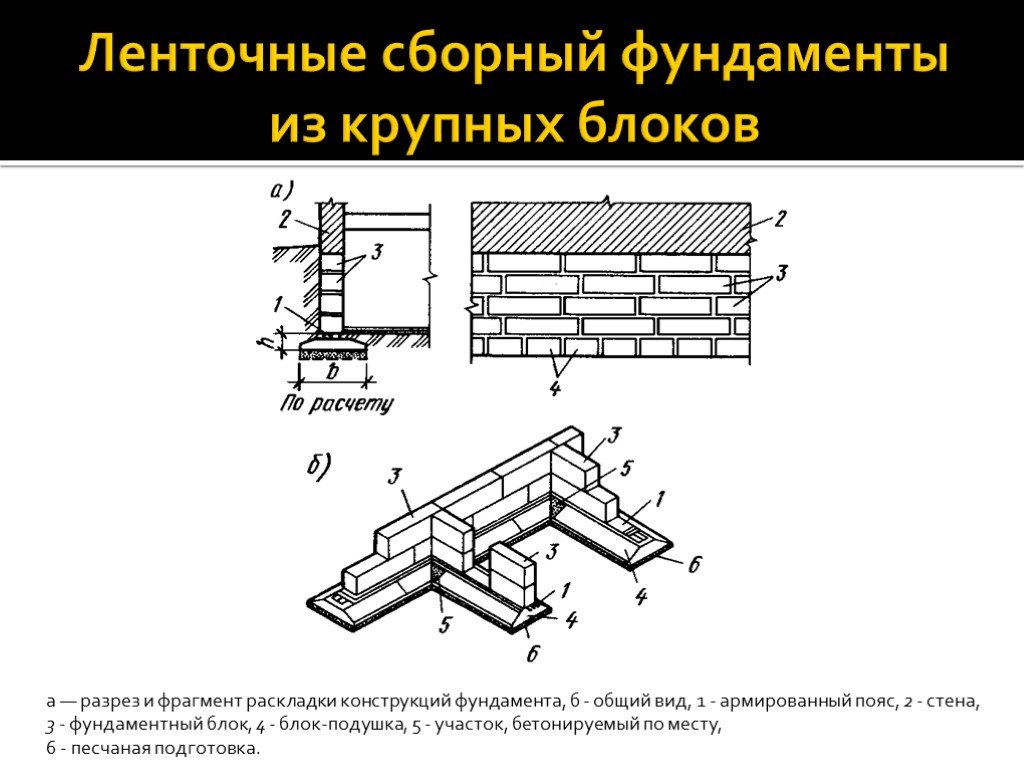

Устройство сборного ленточного фундамента

Для строительства любого строительного объекта вначале необходимо выполнить устройство крепкого и надежного основания – фундаментной конструкции. Эта прописная истина азбуки строительства известная всем и без ее выполнения не обходится ни одна стройка. Добротный, прочный дом получится только на качественном и правильно построенном фундаменте. В строительстве известно много разновидностей фундаментных конструкций: от сложных свайных конструкций до самых простых, ленточных. Если рассматривать строительство индивидуального жилого дома или хозяйственной постройки, то самым простым и быстрым способом возведения несущего основания считается сборный ленточный фундамент.

Как купить: цена и советы при выборе

В стоимость ФБС 20х20х40 для столбчатого фундамента входят следующие составляющие:

• цена сырья;
• стоимость работ по производству;
• траты на транспортировку.

Стоимость на блоки варьируется от 35 до 75 рублей за одну штуку. Разница в ценах объясняется рядом причин:

• слабая конкуренция – малое количество производств ведет к повышению цен;
• качество и тип материала – пустотелые блоки из керамзитобетона будут дешевле полнотелых;
• перекупщики на рынке – дешевле приобрести стройматериал на заводе-изготовителе;
• объем заказа – оптовикам часто делают скидки.

При выборе и покупке стоит обращать внимание на определенные моменты:

1. Соответствие размеров и веса блоков. Если масса ниже указанной величины, а размеры нормальные, это может говорить о наличии пустых участков в блоках, некачественном уплотнении материала. Эти недочеты плохо сказываются на прочности ФБС, поэтому их не стоит использовать для основания строения.
2. Соответствие формы и размеров. Часто встречаются партии, изготовленные в разных формах и отличающиеся по размеру до 0,5 см. Проверить их можно шаблоном в виде фанерной рамки с калиброванным отверстием.
3. Соответствие ГОСТу. На блоках ФБС не должно быть трещин и деформаций.
4. Соответствие стройматериала требованиям действующих нормативных документов. Его подтвердит наличие сертификатов и паспортов качества.

Правильная высота над землей

Участок ленты, возвышающийся над уровнем грунта, называется цоколем.

Он необходим для решения нескольких задач:

• Подъем уровня пола первого этажа. Высота цоколя определяет плоскость установки перекрытия, которое большинство владельцев желает поднять над землей.
• Защита материала стен от контакта со снеговыми массами в зимнее время. Если сугробы соприкасаются со стенами, возможно намокание и пропитывание материалов водой, что способствует разрушению конструкций дома.
• Придание дому солидности, респектабельности. Высокий цоколь делает дом более привлекательным, увеличивает его размеры.

Обычно высоту цоколя делают не менее (минимальное значение) 40 см и выше.

Область применения

Сборный фундамент можно применять для следующих видов строительства:

• Для возведения зданий из кирпича, шлакоблока, пенобетона, монолитного бетона и других аналогичных строительных материалов. Главное при выборе стенового материала – это их плотность, не превышающая 1300 кг/м3.
• При наличии на участке под застройку неоднородных грунтов. В этом случае могут возникнуть риски неравномерного распределения нагрузочных усилий на фундамент, вследствие чего здание может дать усадку и может деформироваться. Ленточный фундамент исключает возникновение таких разрушительных деформаций.
• При планировании возведения цокольного этажа или подвальных помещений. Если на этапе строительства предусмотреть устройство дверных проемов, то стены ленточного фундамента будут, служит стенами подвала.

Следует отметить, что залогом прочного фундамента будет не только последовательное выполнение всех технологических процессов, но и применение качественных строительных материалов соответствующих марок. Например, при изготовлении цементно-песчаных растворов для укладки сборных фундаментных элементов недопустимо применение некачественного цемента низкой марки.
