Подключение мастер-выключателя на всю квартиру — схема

Схема подключения реверсивного магнитного пускателя

Фактически это два магнитных пускателя, объединенные электрически и механически, дальше подробнее.

Реверсивное управление электродвигателем

Реверсивный пускатель нужен тогда, когда необходимо, чтобы двигатель вращался поочередно в обоих направлениях.

Смена направления вращения реализуется общеизвестным способом – меняются местами любые две фазы. Посмотрите на схему реверсивного включения двигателя ниже:

9. Схема подключения реверсивного магнитного пускателя на 220В с управлением от кнопок. ПРАКТИЧЕСКАЯ СХЕМА

Когда включен пускатель КМ1, это будет “правое” вращение. Когда включается КМ2 – первая и третья фазы меняются местами, движок будет крутиться “влево”. Включение пускателей КМ1 и КМ2 реализуется разными кнопками “ Пуск вперед ” и “ Пуск назад “, выключение – одной, общей кнопкой “ Стоп ” , как и в схемах без реверса.

Обратите пристальное внимание на треугольник между силовыми контактами КМ1 и КМ2. Он означает “защиту от дурака”. Может произойти так, что по какой-то причине включатся оба пускателя сразу

Произойдёт короткое замыкание между фазами L1 и L3. Можно сказать, “Ну и что, у нас ведь есть мотор-автомат QF, он нас спасёт!” А если не спасёт? А пока он будет спасать, выгорят контакты пускателей!

Может произойти так, что по какой-то причине включатся оба пускателя сразу. Произойдёт короткое замыкание между фазами L1 и L3. Можно сказать, “Ну и что, у нас ведь есть мотор-автомат QF, он нас спасёт!” А если не спасёт? А пока он будет спасать, выгорят контакты пускателей!

Поэтому реверсивный пускатель должен иметь механическую защиту от одновременного включения двух его половин. А если он состоит из двух отдельных пускателей, между ними ставится специальный механический блокиратор.

Теперь посмотрите на контакты КМ2.4 и КМ1.4, стоящие в цепях питания катушек пускателей. Это – электрическая защита от того же дурака. Например, если включен КМ1, его НЗ контакт КМ1.4 разомкнут, и если наш дурак будет со всей своей дури жать на обе кнопки “Пуск” сразу, ничего не получится – двигатель будет слушаться той кнопки, которая нажата раньше.

Механическая и электрическая защиты в схеме подключения реверсивного пускателя должны быть всегда, они дополняют друг друга. Не ставить одну либо другую – моветон среди электриков.

Для реализации электрической блокировки одновременного включения и самоподхвата на каждый пускатель надо, кроме силовых, ещё один НЗ (блокировка) и НО (самоподхват). Но поскольку пятого контакта, как правило, в пускателях нет, приходится ставить доп. контакт. Например, для пускателя типа ПМЛ используют приставку ПКИ. А если, как в схеме 8, используется контроллер, самоподхват не нужен, и достаточно одного НЗ контакта на каждое направление вращения.

Реверсивное управление гидравликой

А вот пример реверсивного управления клапанами, из статьи про гидравлический пресс:

Электрическая схема управления гидравликой

То, что применяются реле, не должно сбивать с толку. Фактически контактор и реле – суть одно устройство, отличие только в конструкции и параметрах.

Фактически, схема повторяет схему для двигателя, только вместо кнопки “Стоп” – два концевых выключателя, и кнопки SB1, SB2 – с дополнительными блокировочными НЗ контактами. Подробное описание работы схемы – здесь.

Работа реверсивного пускателя также подробно описана в статье про подключение генератора к сети дома.

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Как найти нужный автомат?

Некоторые горе-электрики на форумах рекомендует действовать по логике и отключать тот автоматический выключатель, который соответствует расположению квартиры на этаже. Такой метод отключения является крайне не безопасным, потому что существует вероятность нелогичного расположения защитной автоматики. Как результат – Вы отключите свет у соседей, а сами, если в этот момент решите заменить розетку, можете пострадать от поражения электрическим током.

Если Вы не знаете, какой автомат в щитке Ваш, лучше всего предупредить соседей, что, возможно, на несколько минут у них пропадет электричество и в это время методом исключения найти свой автоматический выключатель. Все, что Вам понадобится – индикаторная отвертка, которой Вы будете проверять наличие напряжения в розетке. О том, как пользоваться индикаторной отверткой, мы рассказывали в соответствующей статье!

После того, как Вы найдете собственный автоматический выключатель, рекомендуем его подписать, чтобы в будущем не сталкиваться с этой проблемой! Достаточно просто маркером над аппаратом написать номер квартиры и последующие отключения света будут более понятными!

Области применения и плюсы мастер выключателей

Монтаж мастер кнопки актуален практически везде:

• В квартирах, частных домах – позволяет быть уверенным, что все бытовые электроприборы и ветки освещения отключены;
• В офисах, магазинах, других коммерческих объектах – облегчает задачи завхоза, обеспечивает гарантированную экономию электроэнергии;
• На промышленных, производственных предприятиях – экономит время сотрудников, отвечающих за закрытие цехов.

Мастер кнопка отвечает именно за те силовые линии, которые коммутируются контактором. Никто не хочет увидеть размороженным холодильник, вернувшись с работы домой. А если отключить общий автомат в щитке, то он выключит все электрические цепи на объекте. Мастер выключатель работает иначе – он отключает только подключенные к нему ветви питания. А такие важные приборы, как холодильник, электрические полы, которые должны прогреться к приходу владельца дома, или сигнализация, будут работать в обычном режиме.

В первую очередь это повышает уровень безопасности. Во-вторых, обеспечивает рациональное использование энергоресурсов. В-третьих, позволяет работникам коммерческих объектов концентрироваться на решении прямых обязанностей, а не на проверке всех помещений перед уходом. Еще один плюс – одним нажатием кнопки все подключенные к сети приборы вновь заработают – не нужно включать свет в каждом помещении по отдельности.

Ноль или фаза на выключателе

Говоря о правилах установки выключателя нельзя обойти вниманием вопрос, какой провод, нулевой или фазный должен подходить к выключателю. Разногласий здесь быть не может — согласно ПУЭ п.6.6.28 в однофазных сетях однофазные разъединители должны разрывать именно фазу

В этом документе не проводится различие между однополюсными автоматами, рубильниками и обычными бытовыми выключателями, поэтому ко всем этим устройствам должен подходить фазный провод.

Отключать фазу необходимо для того, чтобы в отключенном состоянии к электроприборам не подводилось напряжение. Это упрощает ремонт и позволяет быстро отключить светильник в аварийной ситуации.

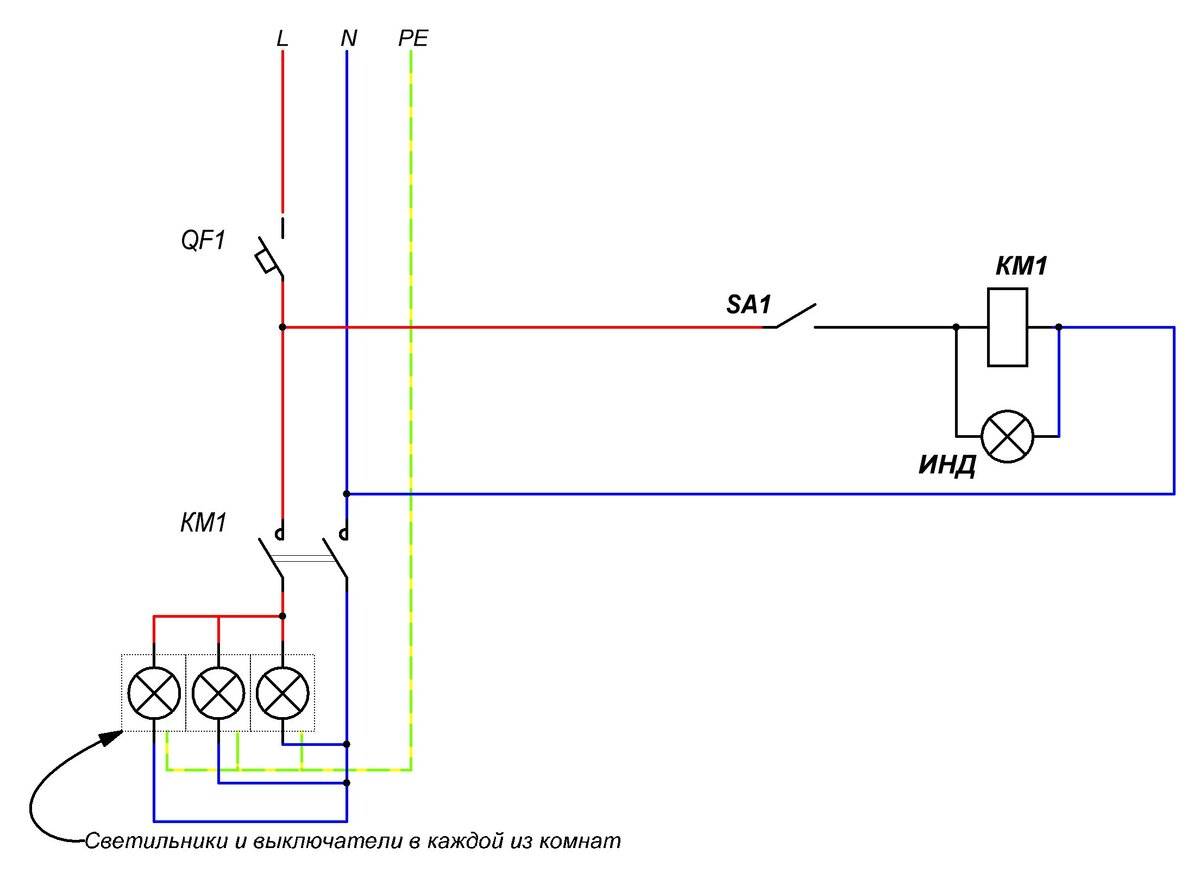

Что такое контактор, и зачем он нужен в схеме подключения мастер кнопки

У многих может возникнуть вопрос – зачем усложнять, ведь можно просто напрямую использовать общий выключатель или даже автомат. Проблема в том, что автомат, если и будет соответствовать по мощности нагрузке на управляемых ветках питания, не рассчитан на работу в режиме выключателя, и быстро выйдет из строя. Кроме того, он устанавливается в щитке, а значит, что каждый раз для обесточивания объекта придется направляться к нему.

Использовать напрямую обычный двухпозиционный выключатель тоже нельзя. Это обусловлено тем, что он не рассчитан на высокие нагрузки – максимум 10-16 Ампер. Если он постоянно будет работать в условиях повышенных нагрузок, то тоже быстро выйдет из строя или даже расплавится, что может привести к возгоранию.

Контактор – это специальное электромагнитное реле, которое предназначено для работы в силовых электрических цепях с высокими нагрузками. Его выбор – задача для опытного электрика, который правильно рассчитает общие нагрузки в цепи с учетом поправочных коэффициентов на пусковые токи. Таким образом, мастер кнопка – это выключатель без нагрузки, который управляет контактором, пропускающим ее через себя. Зачем это нужно?

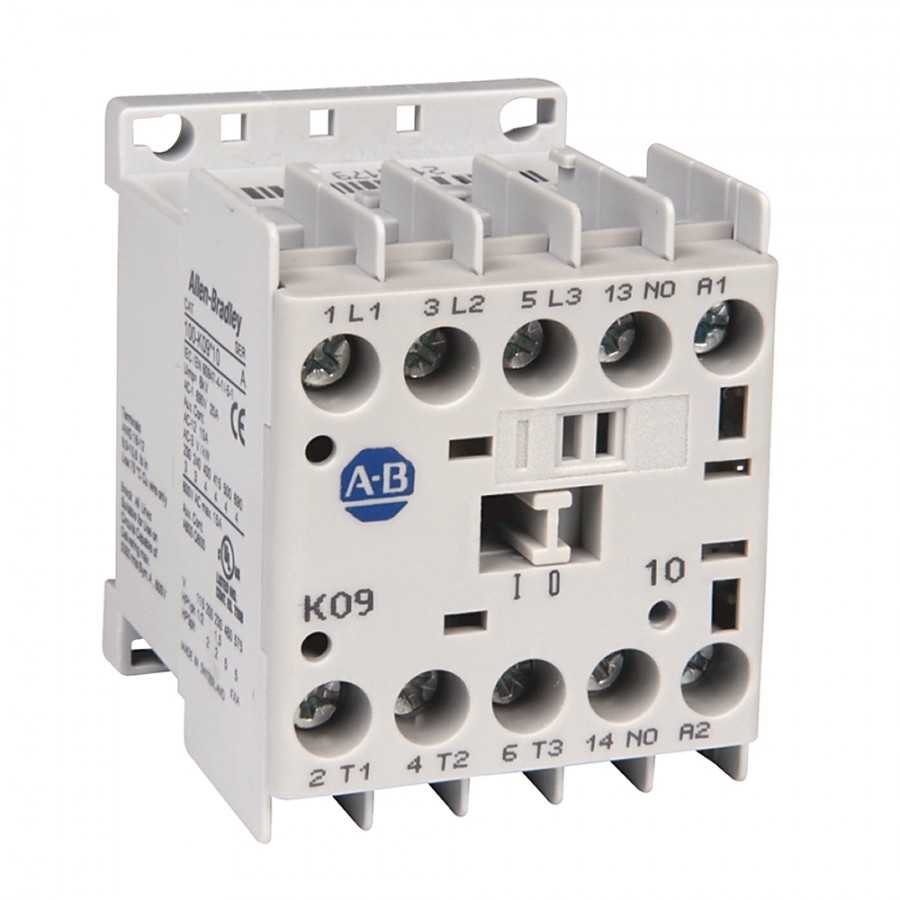

контактор силовой

• Безопасность – отсутствие рисков перегрева, возгорания;
• Удобство – мастер выключатель можно установить в любом удобном месте, не нужно идти к щитку;
• Практичность – можно обесточить все управляемые ветви питания одним нажатием.

Примеры практического применения

С помощью переключателя переведите цифровой панельный измерительный прибор в режим работы «проверка целостности».

В этом случае одной и той же лампой можно управлять с каждого этажа, а при необходимости и из подвала.

Петлевой выключатель позволяет замкнуть одну из двух цепей Как сделать петлевой выключатель из обычного выключателя: порядок действий Не всегда легко найти подходящую модель, позволяющую управлять освещением одновременно из двух точек. Подключите провода с помощью специальных клемм WAGO.

Давайте рассмотрим следующую схему: На нем изменились три вещи: два провода подключены к распределительной коробке S1, которая используется для питания других выключателей освещения. Различают открытый тип для подключения к поверхностной проводке и закрытый тип для подключения к настенной проводке. Схема с двумя проходными выключателями для управления двумя нагрузками Следующее видео поможет вам более детально разобраться со схемой подключения выключателей из двух мест: Здесь наглядно показано, как должны быть соединены провода в распределительной коробке, чтобы в процессе эксплуатации не возникло трудностей.

Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту.

Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

• Выкрутите отвёрткой винты на декоративной панели.
• Аккуратно подденьте крышку и снимите её.
• Ослабьте винты крепёжных распорок и извлеките механизм из стены.
• Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

В Telegram-канале «Лайфхакер» только лучшие тексты о технологиях, отношениях, спорте, кино и многом другом. Подписывайтесь!

В нашем Pinterest только лучшие тексты об отношениях, спорте, кино, здоровье и многом другом. Подписывайтесь!

• Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
• Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
• Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
• Не отсоединяя проводов, извлеките выключатель из стены.

Использование модулей реле Wirenboard

Wirenboard — это российское оборудования для систем автоматизации. Модули реле отлично подходят для реализации управления освещением.

Вот 6-канальное реле Wirenboard WB-MR6C v.2, стоит 3500 рублей. На реле, клеммы которых размещены на модуле сверху, подключаем линии освещения. А на входы, клеммы которых снизу, подключаем выключатели слаботочным кабелем (витой парой, как правило, удобнее всего).

Wirenboard WB-MR6C v.2

При нажатии на выключатели меняется состояние соответствующего выхода модуля. При подаче сигнала (точнее, объединения с клеммой iGND) на вход 0, все выходы выключаются. В такой схеме надо до всех групп света вести кабель питания напрямую из щита, а до выключателей — слаботочные кабели (можно и силовые, но зачем). Также у Wirenboard есть модули диммеров, модули управления светодиодными лентами разных типов. Если добавить в систему контроллер Wirenboard 6, то можно будет реализовывать сложные сценарии и скрипты, в перспективе управление голосом и прочие функции систем Умный Дом, но можно контроллер не добавлять, тогда будет простая логика работы света от выключателей.

Выключатели могут быть как импульсные (которые отжимаются обратно после нажатия), так и классические двухпозиционные.

Чем мне нравится такая схема, так это гибкостью. Всегда можно изменить назначение любой клавиши любого выключателя, можно управлять одной группой света с любого количества клавиш и наоборот — любым количеством групп света с одной клавиши (это называется сцена света). Захотели через 10 лет поставить любую систему Умного Дома — все кабели уже проложены как надо. Захотели вообще не ставить никакой автоматики — поставили обычные реле. Никаких распределительных коробок не надо, на выключатели идёт витая пара, что особенно для деревянных домов хорошо.

Подробнее про Wirenboard можно почитать в моих статьях:

• Подбор оборудования Wirenboard и проектирование системы
• Wirenboard: входы-выходы и скрипты
• BARY — Программное обеспечение для визуализации Wirenboard и не только

113, всего, сегодня

+8

Похожие посты:

1. Подбор оборудования Wirenboard и проектирование системы Расскажу немного о том, как проектировать систему Умный Дом на…
2. Сравнение систем Умного Дома: Larnitech, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC По многочисленным просьбам напишу небольшое сравнение систем Умного Дома, с…
3. Что можно установить из Умного Дома Поскольку далеко не все разбираются в том, что умеет современный…
4. Монтаж кабеля для Умного Дома Как я уже писал, самым неразумным способом экономии в строительстве…
5. Видеонаблюдение в квартире в 2021 году Какие возможности системы домашнего видеонаблюдения мы можем получить сегодня? Вариантов…
6. Умный дом Larnitech — обзор системы Larnitech — это достаточно крупный производитель систем Умный Дом. Познакомился…
7. Системы видеонаблюдения: аналоговые, цифровые, AHD и прочие Видеонаблюдением я занимаюсь с 2008 года. Я тогда подбирал системы…

Конструкция и принцип работы проходного выключателя

Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.

Включение света из разных мест не только очень удобно, но еще и позволяет довольно существенно экономить электроэнергию

Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом.  В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.

Несмотря на то, что опытные электрики на глаз смогут определить проходной выключатель, надежные производители выпускают изделия с нарисованной электрической схемой двойного проходного выключателя, тройного или одинарного, которая располагается под корпусом устройства.

Определить, что перед глазами именно одинарное проходное устройство, можно также при осмотре клемм с медными контактами. Их должно быть три. Для того чтобы убедиться, что клеммы между собой не перепутаны, следует воспользоваться мультиметром. Прибор следует поставить в режим подачи звукового сигнала и прозвонить его вход и выход. Если при касании к контакту мультиметр издает сигнал, контакт в этом месте присутствует.

Схема распределения связей в сети

Еще одним отличием от простого выключателя является наличие у проходного устройства трехжильной коммутации, а не двухжильной, как у обычного. Это своего рода переключатель, который перенаправляет напряжение от одного контакта на другой.

Проходные выключатели обычно работают в паре для управления за одним источником света. К каждому подводится ноль и фаза. Изменение положения клавиши выключателя способствует замыканию цепи, что заставляет загореться лампочку. При выключении первого или второго переключателя проводок фазы размыкается, а контакт парного выключателя замыкается, и свет гаснет. То есть когда на обоих устройствах клавиши находятся в одном положении, освещение включается, в разных — выключается.

Управлять освещением можно не только из двух мест, но и трех и более. Для этого в общую схему подключения проходного выключателя с двух мест необходимо добавить один или несколько перекрестных переключателей.

Размещение мастер-выключателей и неотключаемые линии

Системные аппараты обычно располагаются около входа в квартиры, в спальне или рабочем кабинете. Это места, откуда удобнее отключать все световые приборы, а также централизованное управлять шторками.

Для обустройства неотключаемых линий в электрическом щитке для управления отключаемыми цепями используется рубильник или выключатель нагрузки. Такое решение встречается повсюду.

Преимущества рубильников относительно мастер-выключателей:

• простота;
• надежность;
• долговечность;
• компактность;
• низкая цена.

Недостатки рубильников:

• не удобен в эксплуатации, в отличие от мастер-выключателей;
• на неотключаемые цепи нужна дополнительная установка освещения;
• для обеспечения отключения приборов и регулирования подачи тока операции выполняются вручную.

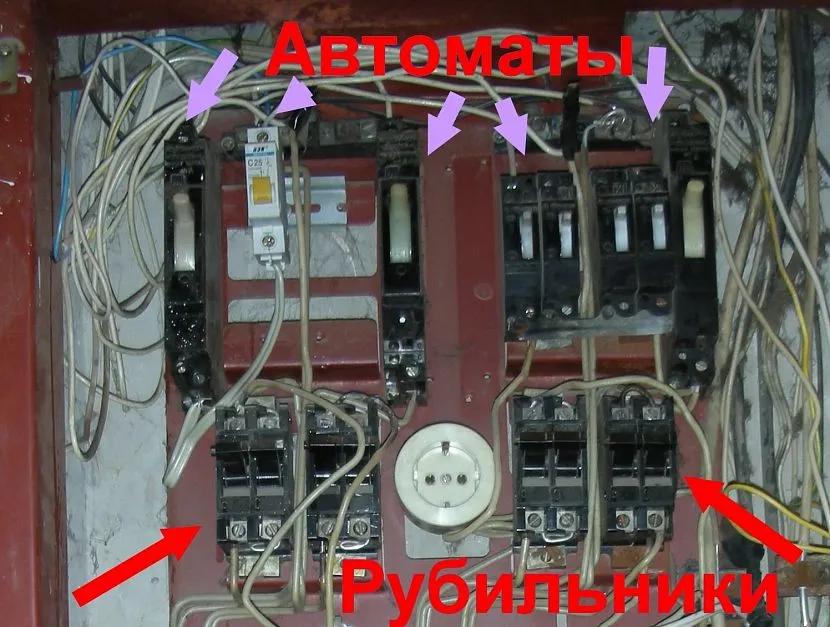

Рубильник встроен в электрический щитокИсточник grand-electro.ru

Дополнительное освещение делается по всей линии до электрического щитка, чтобы не возникло проблем в темноте при отключении света по всему дому);

Мастер кнопка – универсальное решение, в нем есть все самое необходимое. Без подхода к выключателям, расположенным по всей квартире, устройство сразу выключает везде свет.

Мастер-выключатели ставить или рубильники зависит от потребностей жильцов. На выбор влияют преимущества и недостатки аппаратов.

Различия между коммутирующими устройствами

Варианты работы через контактор позволяют работать и с другими нагрузками, если их параметры соответствуют конкретному потребителю. Конструктивно, контактор считается разновидностью обычного пускателя и лишь незначительно отличается от него некоторыми техническими характеристиками.

Основная функция обоих коммутирующих приборов заключается в приведении в движение контактов в высоковольтных и обычных сетях. Основой каждого прибора служит электромагнит. Все типы подобной аппаратуры могут работать с постоянным (10-440 В) или переменным током (до 660 В). Во всех устройствах имеются силовые или рабочие контакты, обеспечивающие подачу напряжения к подключенному оборудованию. В управляющих, сигнальных и блокировочных цепях выполняется дополнительный монтаж вспомогательных контактов.

Однако, между этими устройствами все равно имеются некоторые различия. Прежде всего, у них разная степень защиты. Контакторы оборудуются мощными камерами для гашения дуги, поэтому у них получается очень большая масса и габаритные размеры. Они должны выполнять определенные действия в высоковольтных цепях с высокими значениями токов. Коммутация цепей со слабыми токами осуществляется исключительно посредством магнитных пускателей.

Имеются и другие различия, присущие каждому аппарату. Все магнитные пускатели помещаются в корпус из прочного пластика, а снаружи находятся лишь площадки контактных подвижных групп. Большинство контакторов, наоборот, выпускаются без корпуса, их монтаж производится в местах, защищенных от попадания пыли, загрязнений и влаги на открытые токоведущие части. Обеспечивается и защита от неосторожных касаний опасных зон.

Коммутационные устройства отличаются своим предназначением. С помощью контактора малой мощности или же магнитных пускателей, приводятся в рабочее положение трехфазные электродвигатели, поэтому они оборудованы тремя парами основных контактов, позволяющих соединяться с тремя фазами. Пара со вспомогательной функцией обеспечивает энергией агрегат после отключения кнопки запуска. Благодаря своим свойствам, магнитные пускатели совместно применяются не только с электродвигателями, но и в освещении, а также с прочей аппаратурой и оборудованием. Из-за минимального количества различий, на рынке электротоваров пускатели получили название малогабаритных контакторов.

Работа в нестандартных ситуациях

К таким ситуациям, в первую очередь, надо отнести моменты, когда в квартире полностью отключается электричество. При его восстановлении реле ведут себя по разному:

• у приборов электромеханической системы снятие напряжения питания не приводит к переключению, поэтому при появлении электроснабжения освещение будет находиться в том состоянии, в каком их застигло исчезновение питания. Если свет был включен, он включится вновь, если выключен – останется выключенным;
• электронные аппараты с энергонезависимой памятью будут вести себя таким же образом;
• простая электроника без памяти сбросит состояние до положения, предусмотренного разработчиками – обычно, в выключенное положение (но бывает, что и во включенное).

Другая возможная коллизия – одновременное нажатие двух кнопок в разных местах. Система воспримет это как одно нажатие, независимо от исполнения реле, и перебросит контактную группу в противоположное положение.

Применение импульсных приборов позволяет строить удобные схемы управления освещением, позволяющие включать свет только при нахождении людей на объекте. Это дает заметную экономию на электроэнергии. Также такие схемы позволяют повысить комфорт эксплуатации инженерных сетей. Во многих случаях их применение оправдано и с эстетической точки зрения.

Порядок работы коммутационного устройства

Действие всех коммутационных устройств осуществляется по одной и той же схеме. При отсутствии напряжения, пружина, расположенная в силовом узле, обеспечивает разомкнутое состояние контактов и удерживает их в этом положении.

После появления напряжения создается магнитное поле, направляющее усилие якоря на преодоление упругости пружины. В результате, начинается движение силового и коммутационного узла. Якорь сжимает пружину и в это же время перемещает контакты, приводя их в замкнутое положение. Электромагнитный сердечник катушки удерживает якорный элемент действием своего поля пока в цепь поступает напряжение. Когда ток уже не подходит к катушке, влияние поля заканчивается, и якорь совместно с контактами, усилием пружинного механизма приходит в начальное состояние.

Чтобы магнитный контактор нормально функционировал, к катушечным клеммам должно поступать напряжение, ограниченное строгими рамками. Чаще всего используется 220 вольт для одной фазы и 380 вольт для трех фаз. При использовании сети с тремя фазами большое значение имеет правильное подсоединение контакторной катушки. При номинальном показателе контакторного устройства 220 вольт, ее возможно соединить с любой фазой на выбор, а при 380 В схема подключения трехфазного устройства выполняется к линейному напряжению, между двумя любыми фазами.

Управлять контакторным прибором можно с применением специальной станции с кнопочными переключателями пуска нормально-разомкнутого вида и выключения – нормально-замкнутого вида. Дополнительное подключение еще одного контакта осуществляется параллельным способом с пусковой кнопкой, и по данной цепочке электричество попадает на катушку. Нажатие этой кнопки приводит к замыканию катушечной цепи, якорный элемент начинает свое движение и контакты тоже становятся замкнутыми. Когда контактор срабатывает, кнопка запуска отпускается, поскольку питание катушки обеспечивается посредством дополнительного контакта. При этом, положение всего устройства остается неизменным, то есть, магнитный контактор будет включен.
