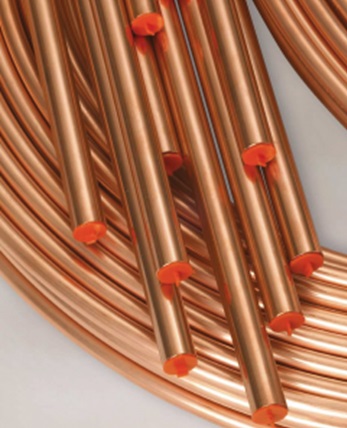

Диаметр и размеры медных трубок для кондиционера
Основными показателями для подбора требуемых изделий являются диаметры медных труб для кондиционеров. От их величины зависит скорость циркуляции хладагента по системе. Кроме того, грамотно определенное сечение позволит значительно снизить потери давления в агрегатах, которые охлаждают воздух.
Медные конструкции имеют диаметр от 0,6 до 26,7 сантиметров. Стандартом приводится 26 типоразмеров труб. В климатической технике обычно применяются элементы 19,05; 6,35; 12,7; 9,52 и 15,88 миллиметров, что соответствует 3/4, ¼, ½, 3/8 и 5/8 дюйма. Стандартное минимальное значение толщины стенки изделия для климатической техники – 0,7 мм, однако в общем случае параметр может колебаться от полмиллиметра до 0,3 см. Реализация медной продукции может выполняться в отрезках по 2 метра либо в бухтах по 25, 15 либо 50 метров.
Размеры и диаметр подходящей трубки определяется конструктивными особенностями климатического устройства, патрубки и штуцеры которого нуждаются в изделиях только определенных габаритов и толщин стенок. Зачастую кондиционерные элементы рассчитаны на сечение 6-16 миллиметров.
Медные трубы, дюймы в миллиметры
Сравнительная таблица для подбора медной трубы дюймы в миллиметры. Предназначена для сравнения труб разного диаметра в холодоснабжении, кондиционировании, отоплении, и т.п. Позволяет быстро подобрать аналог в метрической системе. Вторая таблица позволяет сравнить и подобрать трубы по площади проходного сечения.
| Дюймы | Округленный наружный диаметр(наружный диаметр × толщина стенки) |
| 1/4″ | 6 (6,35 мм х 0,61 мм) |
| 1/4″ | 6 (6,35 мм х 0,76 мм) |
| 3/8″ | 10 (9,525 мм х 0,71 мм) |
| 3/8″ | 10 (9,525 мм х 0,81мм) |
| 1/2″ | 12 (12,7 мм х 0,89 мм) |
| 5/8″ | 16 (15,875 мм х 0,89 мм) |
| 5/8″ | 16 (15,875 мм х 1,02 мм) |
| 3/4″ | 18 (19,05 мм х 1,02 мм) |
| 3/4″ | 18 (19,05 мм х 1,07 мм) |
| 7/8″ | 22 (22,23 мм х 1,07 мм) |
| 7/8″ | 22 (22,23 мм х 1,14 мм) |
| 1 1/8″ | 28 (28,58 мм х 1,02 мм) |
| 1 1/8″ | 28 (28,58 мм х 1,14 мм) |
| 1 1/8″ | 28 (28,58 мм х 1,27 мм) |
| 1 3/8″ | 35 (34,93 мм х 1,27 мм) |
| 1 3/8″ | 35 (34,93 мм х 1,40 мм) |
| 1 5/8″ | 42 (41,28 мм х 1,27 мм) |
| 1 5/8″ | 42 (41,28 мм х 1,40 мм) |
| 1 5/8″ | 42 (41,28 мм х 1,52 мм) |
| 2 1/8” | 54 (53,95 мм х 1,40 мм) |
| 2 1/8” | 54 (53,95 мм х 1,65 мм) |
| 2 1/8” | 54 (53,95 мм х 1,78 мм) |
| 2 5/8” | 67 (66,68 мм х 1,52 мм) |
| 2 5/8” | 67 (66,68 мм х 2,03 мм) |
| 3 1/8” | 76 (79,38 мм х 2,29 мм) |
| 3 1/8” | 76 (79,38 мм х 2,50 мм) |
| 4 1/8” | 104 (104,73 мм х 2,79 мм) |
Сравнительная таблица «площади сечения медных круглых труб»
площади даны в квадратных миллиметрах. Первый столбец — диаметры труб. Первая строка — количество труб. Т.е. даны площади сечения для одной трубы, для двух, для трех, и т.д.
| d | Sx1 | Sx2 | Sx3 | Sx4 | Sx5 |
| 6 | 28 | 57 | 85 | 113 | 141 |
| 10 | 79 | 157 | 236 | 314 | 393 |
| 12 | 113 | 226 | 339 | 452 | 565 |
| 16 | 201 | 402 | 603 | 804 | 1005 |
| 18 | 254 | 509 | 763 | 1018 | 1272 |
| 19 | 284 | 567 | 851 | 1134 | 1418 |
| 22 | 380 | 760 | 1140 | 1521 | 1901 |
| 28 | 616 | 1232 | 1847 | 2463 | 3079 |
| 35 | 962 | 1924 | 2886 | 3848 | 4811 |
| 42 | 1385 | 2771 | 4156 | 5542 | 6927 |
| 48 | 1810 | 3619 | 5429 | 7238 | 9048 |
| 54 | 2290 | 4580 | 6871 | 9161 | 11451 |
| 64 | 3217 | 6434 | 9651 | 12868 | 16085 |
| 76 | 4536 | 9073 | 13609 | 18146 | 22682 |
| 80 | 5027 | 10053 | 15080 | 20106 | 25133 |
| 50 DN | 1963 | 3927 | 5890 | 7854 | 9817 |
| 60 DN | 2827 | 5655 | 8482 | 11310 | 14137 |
| 65 DN | 3318 | 6637 | 9955 | 13273 | 16592 |
| 80 DN | 5027 | 10053 | 15080 | 20106 | 25133 |
| 100 DN | 7854 | 15708 | 23562 | 31416 | 39270 |
| 125 DN | 12272 | 24544 | 36816 | 49087 | 61359 |
| 150 DN | 17671 | 35343 | 53014 | 70686 | 88357 |
| 200 DN | 31416 | 62832 | 94248 | 125664 | 157080 |
Возможно так же будет интересно:
ГОСТ EN 378-2014 Системы холодильные и тепловые насосы
размеры медных труб, труба медная размеры таблица, труба медная отожженная размеры, размеры медной трубы в дюймах, размеры медных труб в миллиметрах, размеры медных труб в дюймах и миллиметрах
Михаил Отопление госты, инженерка, размеры, таблицы, теплоснабжение, трубы, холодоснабжение
Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

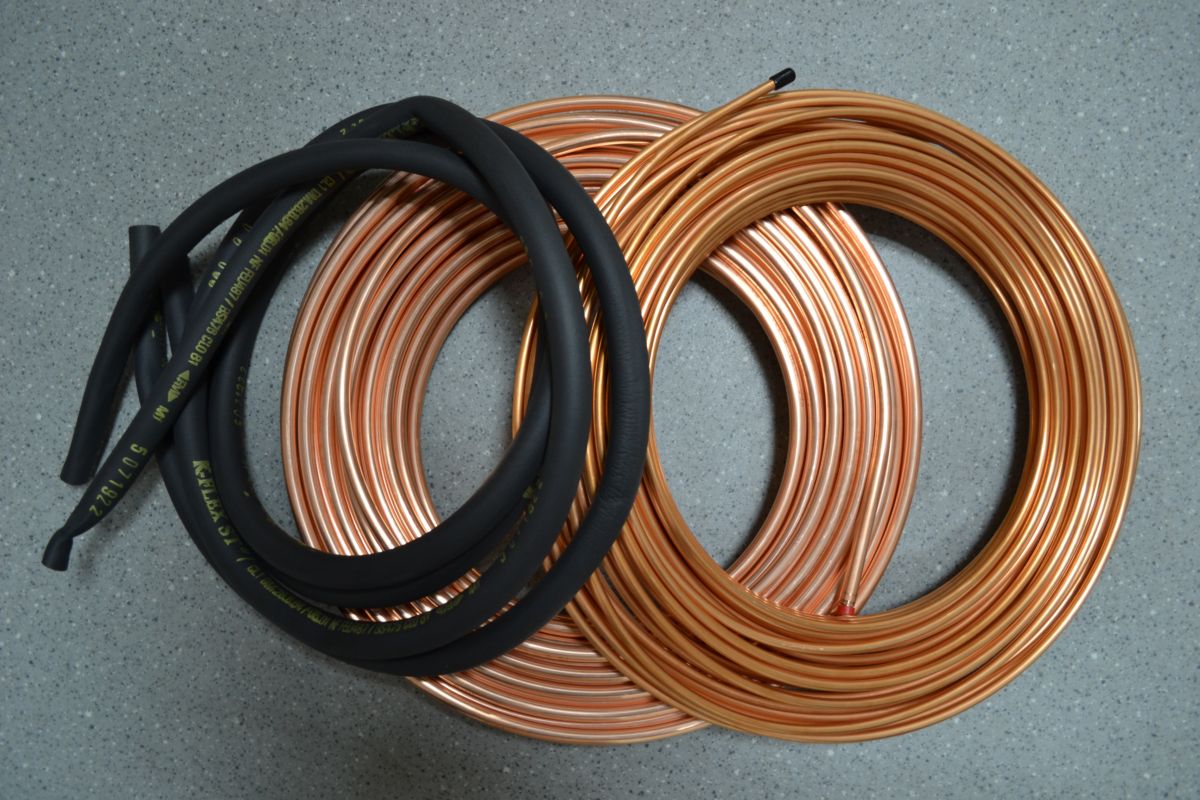

Изоляция труб в системах кондиционирования
Изоляция трубным изолятором предотвращает потери тепла при работе кондиционера. Наилучшей эффективностью обладает изоляция из каучука, что благодаря высокой теплопроводности способствует надежной эксплуатации прибора. Также изоляция помогает снизить нагрузку на компрессор.
Изоляция медных труб
Изоляция каучуком требует дополнительной обмотки нейлоновой лентой, что защищает провод от воздействия солнца, а также от механических ударов. Эта лента играет важную роль и в случае ее отсутствия возможны неприятные последствия: изоляция может разрушиться, а компрессор выйти из строя.
О материале
Медь — наиболее подходящий металл для изготовления трубок, по которым впоследствии будет циркулировать фреон
Медные трубы пластичны и при этом сохраняют свою прочность, что крайне важно. Ведь при прокладывании трассы трубки приходится изгибать
А еще меди не страшна коррозия и химический состав холодильного агента. Также стоит добавить, что у медных трубок небольшой вес и толщина стенки, при этом отличная теплопроводность. Словом, это идеальный материал для производства фреоновых труб.
Ниже полный список достоинств трубок, изготовленных из меди:
Долгий срок службы (до полувека!);
Разнообразие диаметров и в целом большая вариативность размеров;
Гибкость, благодаря которой процесс укладки трубы в трассу не отнимает много времени и сил;
Высокие показатели морозостойкости, труба не разрывается при замерзании и оттаивании;
Стойкость к образованию коррозии, к колебаниям температуры и к ультрафиолету;
Невысокая проницаемость для холодильного агента, через стенку трубы фреон не испаряется;
Выдерживает температуру до +100 градусов по Цельсию;
Медь экологична, трубки можно демонтировать и переплавить, чтобы затем повторно использовать на производстве других медных изделий;
В месте сгиба герметичность трубы остается неизменной, что крайне важно при прокладке фреоновой магистрали. Однако, даже у меди есть свои недостатки:
Однако, даже у меди есть свои недостатки:
Высокая стоимость;
При использовании труб с большим диаметром существуют ограничения по давлению;
Диапазон рабочих температур ограничен;
Более трудоемкий монтаж, по сравнению с трубами из пластика;
Меньше прочность, по сравнению с трубками из пластика или стали;
Из-за высокой пластичности на трубе могут образоваться заломы при неаккуратном монтаже.
Разновидности
Существует всего две разновидности медных труб:
Отожженные. Пластичные и гибкие, но менее прочные. Их проще изгибать и укладывать в трассу, но работу следует выполнять с особой аккуратностью;
Неотожженные. Прочнее отожженных, но менее пластичные. Из-за этого монтаж потребует больших временных затрат, но зато сохранится прочность труб.
Какой тип трубок выбрать? И тот, и другой одинаково хорошо подходит для использования с системой кондиционирования. Если вы планируете самостоятельно монтировать трассу, лучше выбрать отожженную трубку. Ее проще сгибать. Но будьте осторожны, не допустите образования заломов. Также отожженная трубка продается в бухте, можно сразу отмерить материал нужной длины и отрезать.
Но есть и другие характеристики, на которые следует обратить внимание. Давайте остановимся на них подробнее
Сечение. Чаще всего при укладке трассы используются трубки круглого сечения. В продаже есть материалы квадратного и прямоугольного сечения, но они крайне редко используются при монтаже кондиционеров.
Диаметр и толщина стенки. Рекомендуется использовать трубки диаметром 3/4, 1/4, 1/2, 3/8, 5/8 дюймов. Чтобы подобрать оптимальный диаметр труб для вашего кондиционера, загляните в его техпаспорт. Там указаны рекомендуемые диаметры и другая полезная информация. Оптимальная толщина стенки трубы — не менее 0.6 мм и не более 0.8 мм.
Дополнительные свойства. В последние годы на рынке появились новые разновидности труб, которые уже с завода покрыты теплоизоляционным материалом. Это очень удобно, поскольку не приходится дополнительно утеплять трубы. Также изнутри они могут покрываться покрытием, защищающим от коррозии, или состоять из нескольких слоев. Например, внутренний слой — медь, а наружный — сталь.
Мы рекомендуем покупать медные трубки для кондиционера только в крупных строительных магазинах, которые дорожат своей репутацией и могут нести ответственность за качество товара.
Что касается производителей, то впереди планеты всей как всегда оказалась Германия. Изделия, произведенные в этой стране, отличаются хорошим соотношением цены и качества. Если хотите сэкономить, купите отечественные трубы. Они неплохи, да и стоят существенно дешевле.
Подбор труб для кондиционера
Медная труба для систем кондиционирования подбирается по следующим параметрам:
- виду труб;
- размерам труб.
Разновидности труб для кондиционера
Промышленными предприятиями выпускаются два основных вида труб из меди:
- отожженные или мягкие;
- неотожженные или твердые.
Отожженные трубы обладают следующими параметрами:
- прочностью в пределах 210 – 220 тысяч кПа;
- разрывным удлинением 50% – 60%.

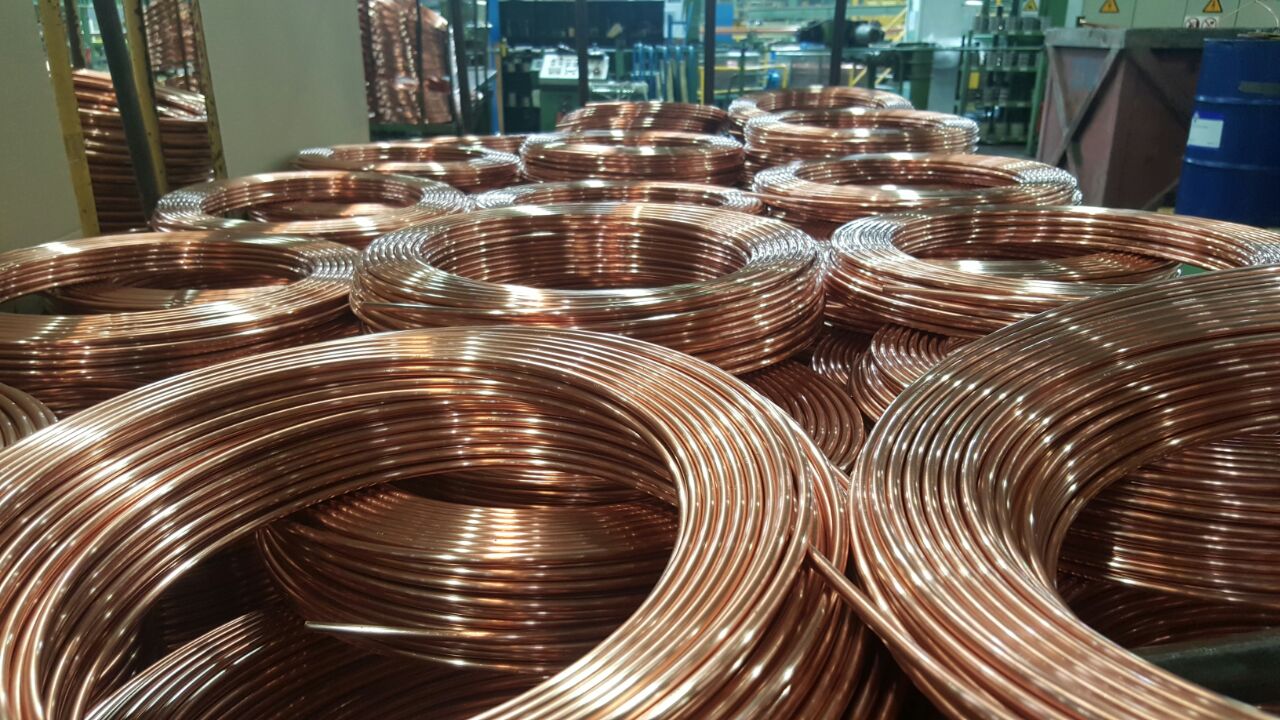

Отожженные трубы преимущественно изготавливаются длиной от 15 до 50 м, поставляются в бухтах и отличаются высокой гибкостью и малой способностью к деформации.
Трубы для кондиционера повышенной прочности
Неотожженные трубы наделены следующими характеристиками:
- прочностью 280 – 300 тысяч кПа;
- разрывным удлинением 10% – 15%.
Медные трубы такого вида, как правило, поставляются прутками, длина которых не превышает 5 м. Для защиты внутренней части от пыли и иных загрязнений на концы труб устанавливаются специальные заглушки.
Труба, изготовленная без дополнительного отжига
При монтаже кондиционеров преимущественно используются отожженные трубы, так как дополнительная обработка высокой температурой (около 700ºС) позволяет увеличить эластичность материала.
Подбор размеров труб
При определении размеров наиболее важным параметром является диаметр медной трубы для кондиционера.
В настоящее время выпускаются медные трубы диаметром от 6 мм до 100 мм.

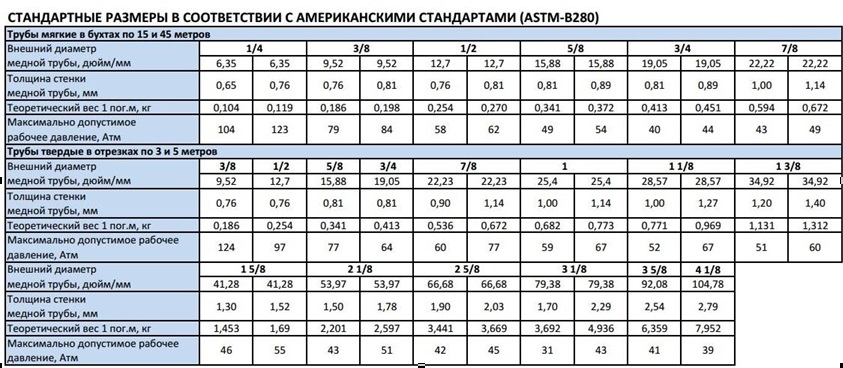

Стандартные размеры труб и их технические характеристики
Для кондиционеров преимущественно используются трубы диаметром (в дюймах):
- 3/4;
- 1/4;
- 1/2;
- 3/8;
- 5/8.
Диметр трубы подбирается в зависимости от мощности кондиционера. Рекомендуемое значение указывается в инструкции, прилагаемой к устройству.
Монтаж кондиционера с использованием медных комплектующих
Установка кондиционера в современных домах происходит следующим образом:
- Выбор места расположения внешнего и внутреннего боков.
- Бурение в стене отверстия, имеющее диаметр 40 мм, для прокладки трубок и кабелей.
- Монтаж крепления внутреннего и внешнего блоков.
- Прокладка медных труб, а также их изоляция.
Изоляция повышает эффективность работы кондиционера, предотвращает скапливание влаги внутри трубок.
Обрезка медных трубок труборезом и последующая развальцовка свободных концов. Обрезать медные трубы можно только специальным труборезом, поскольку обычные ножовка или болгарка могут спровоцировать попадание мелких частиц внутрь трубы и циркуляцию их по системе. Такие частички особенно опасны для капиллярных трубок, имеющих диаметр 0,4-0,8 мм.
Очистка краев среза.
Развальцовка концов труб для их соединения с внутренним блоком.
Развальцовка концов медных труб
Развальцовка играет важную роль в надежности работы кондиционера. Правильно выполненная развальцовка защищает систему от протечек фреона.
В результате развальцовки получаются трубки с одетыми гайками.
Соединение трубок с внутренним блоком.
Вывод трубы наружу и соединение с внешним блоком.
Прокладывание трубки для слива конденсата.
Армирование кабеля специальным скотчем.
Вакуумирование системы специальным вакуумным насосом.
Отключение вакуумного насоса и подключение кондиционера к сети.
Проверка всех блоков и систем на предмет правильной работы.
Плюсы и минусы медных труб
Достоинства медных труб:
- длительный срок службы – трубопроводы из меди могут прослужить больше 50 лет;
- благодаря пластичности можно изготовить трубочки с маленьким диаметром – при необходимости применения маленьких трубочек в компактных изделиях альтернативы меди нет;
- морозостойкость – при замерзании жидкости внутри трубы ее не разорвет;
- стойкость к коррозии;
- небольшие габариты – трубки имеют очень тонкие стенки;
- устойчивость к колебаниям температуры;
- устойчивость к ультрафиолетовому излучению;
- малая проницаемость для газов – при монтаже всевозможных систем транспортировки газов низкого давления часто выбирают изделия из меди;
- при транспортировке воды по медным коммуникациям концентрация меди в воде не превышает нормативных показателей, вода не становится вредной для здоровья людей; медь можно применять и в медицине, и в пищевой промышленности;
- химическая инертность;
- рабочие температуры до 100°С;
- медные стенки имеют очень гладкую поверхность, трубы практически не зарастают отложениями солей кальция и магния; имеют малое гидравлическое сопротивление;
- легкая утилизация – медь можно переплавлять и многократно повторно использовать в производстве;
- трубы можно гнуть без потери герметичности;
Основными недостатками применения медных трубопроводов являются:
- достаточно большая цена;
- ограничения по рабочему давлению труб с большими диаметрами; трубочки маленьких диаметров выдерживают давление наравне со стальными;
- ограничение по рабочим температурам;
- несколько более сложный монтаж, чем монтаж пластиковых трубопроводов;
- меньшая механическая прочность, чем у стали и пластика; трубу можно смять, можно проколоть (нарочно; случайно проколоть сложно – но дети с шаловливыми ручками есть в каждой семье).
Таблица диаметров медных труб
Следующая сравнительная таблица поможет в случае, когда вы сравниваете диаметры медных труб для кондиционеров, таблица приведена также для более крупных размеров, применяемых в отоплении и холодоснабжении.
Компания “Региональный дом металла” осуществляет поставку такой продукции, как медная трубка диаметром 6 мм и более, любыми партиями со складов в Санкт-Петербурге. Если же вас интересуют скажем медные трубы для кондиционеров, то вам сюда. Мы оперативно соберем заказ по вашим техническим требованиям и доставим своим транспортом в любую точку РФ, обращайтесь, мы всегда на связи!
Сравнительная таблица для подбора медной трубы дюймы в миллиметры. Предназначена для сравнения труб разного диаметра в холодоснабжении, кондиционировании, отоплении, и т.п. Позволяет быстро подобрать аналог в метрической системе. Вторая таблица позволяет сравнить и подобрать трубы по площади проходного сечения.
Преимущества монтажа кондиционеров с медными трубами
Медные трубы идеально подходят для систем кондиционирования воздуха и холодильных установок. К их главным достоинствам относятся:
- Хорошая теплопроводность;
- Гладкость поверхности внутри и снаружи;
- Стойкость к коррозии;
- Устойчивость к истиранию осадком;
- Стойкость к изменению температур;
- Герметичность;
- Доступная стоимость.
Во время монтажа кондиционеров используются бесшовные медные трубы, что соединяются между собой с помощью специальных фитингов. Как правило, при продаже кондиционер поставляется в комплекте, состоящем из внутреннего и внешних блоков, а все остальное докупается отдельно в процессе монтажа. Именно между двумя блоками и размещаются медные трубки, транспортирующие хладагент по системе. Размеры медных труб имеют прямую зависимость от производительности устройства.
Медные трубы для систем кондиционирования
Чем больше диаметр трубок, тем больше производительность кондиционера.
Изготовление продукции
На сегодняшний день осуществляется выпуск двух разновидностей трубных изделий, сделанных из меди:
- Отожженные.
- Неотожженые.
Для систем кондиционирования используют первый вариант. Связано это с их уникальными эластичными свойствами. Изделия можно изгибать под любыми углами. При этом абсолютно не нарушается целостность их конструкции. Такая особенность делает монтаж трубопроводов намного легче.
Изготовление мягких оттоженных труб выполняется по технологии штамповки или способом проката. При любом методе производства продукция из меди обладает небольшой эластичностью. Данное свойство связано с упрочнением поверхности и структуры изделий в ходе процесса их изготовления.
Для придания трубам более востребованных характеристик их подвергают температурной обработке. Данная процедура называется отжигом. Ее выполняют в особых печах при температуре семьсот градусов. После нагрева трубы проходят поэтапное остывание. Рассматриваемая процедура делает продукцию более мягкой и эластичной.
Отожженные изделия могут иметь различные радиус изгиба, не теряя изначальной формы. Их можно укладывать даже в самых труднодоступных местах
Важно и то, что при сгибании трубки ее внутренний диаметр остается неизменным. Кроме того, процедура развальцовки медной отожженной продукции выполняется оперативно
Это означает, что соединение разных частей трубопровода будет максимально герметичным.
Магистраль дополнительно теплоизолируют. Процедура нужна для того, чтобы не допустить потери температуры хладагента, и исключить появления конденсата, возникающего в процессе эксплуатации кондиционера.
В качестве теплоизоляции применяют материал темного цвета в виде трубок, длина которых составляет два метра. Они производятся из особого полиэтилена или вспененного каучука с непористой структурой. Данные материалы хорошо справляются с изоляцией трубной продукции из меди.
Использование теплоизоляции обусловлено тем, что тонкие медные конструкции имеют свойство резко терять показатели температуры. Это влечет за собой повышенный расход энергии и хладагента.
Пайка медных конструкций выполняется при высокой температуре. Она производится капиллярным методом. Данный способ стыковки разных частей трубопровода создает достаточный уровень герметичности. Вероятность утечки хладагента в местах соединения деталей очень низкая
Важно и то, что стыки созданные рассматриваемым методом не подвергаются разрушению под воздействием вибраций. Стоимость пайки медных труб относительно недорогая
Стыковка конструкций также может быть осуществлена посредством фитингов. Эти соединительные компоненты способны выдерживать значительное давление внутри трубопровода. Применять их удобно и безопасно
Важно помнить, что если части трубопровода соединяются посредством фитингов, нельзя выполнять нарезку трубок. Поскольку это приводит к образованию стружки
Попадая в систему, она способна нанести серьезный урон системе кондиционирования.
Основные механические свойства изделий
Нормативные документы на медные изделия определяют механические свойства, которыми должна обладать готовая продукция.
Для труб повышенной прочности ГОСТ указывает механические свойства, которыми они должны обладать
Соответствующие показатели по ГОСТ 617 даны в таблице (условные обозначения: Р – растяжение, П – определение прочности, линейные размеры в миллиметрах).
Таблица 14
Прохладно-
| Прессованные трубы | ||||||||||
| Состояние материала | Мягкое | Полу- | Твёрдое | — | ||||||
| Вид испытаний | Р | П | Р | Р | П | Р | П | Р | ||
| Диаметр | Мин., *10 -1 | 30 | 100 | 30 | 30 | 100 | — | — | 2000 | |
| Макс. | 360 | 360 | 360 | 360 | 360 | 200 | 200 | — | ||
| Стенка | Мин., *10 -1 | 8 | 10 | 8 | 8 | 10 | 50 | 50 | 50 | |
| Макс. | 10 | 10 | 10 | 10 | 10 | 30 | 30 | 30 | ||
| Временное сопротивление, *10 3 кПа | Мин. | 200 | — | 240 | 280 | — | 190 | — | 180 | |
| После разрыва относительное удлинение, % | Мин. | На коротких образцах | 38 | — | 10 | — | — | 32 | — | 32 |
| Мин. | На длинных образцах | 35 | — | 8 | — | — | 30 | — | 30 | |
| Твердость по Виккерсу | Мин. | — | — | — | — | 90 | — | — | — | |
| Макс. | — | 55 | — | — | 135 | — | 80 | — |
Согласовав с потребителем, возможно трубы в мягеньком состоянии делать с очень высокой пластичностью, а твёрдые и полутвердые – с очень высокой прочностью.
Для этих холоднодеформированных изделий механичные свойства должны подходить таблице.
Таблица 15
Состояние материала
| Тип испытания | Временное сопротивление, *10, МПа | После разрыва относительное удлинение, % | |
| Мин. | Мин. | ||
| Мягкое | На растяжение | 21,0 | 40 |
| Полутвердое | 27,0 | 8 | |
| Твердое | 31,0 | — |
Как отремонтировать медную трубку?
Как производится ремонт трубок кондиционера при их протечке? При протечке в охлаждающей коммуникации кондиционера необходимо позаботиться о замене повреждённого участка. Для этого нужно определиться с размерами заменяемого сегмента. Как уже было сказано выше, линии, транспортирующие жидкий хладагент, отличаются по показателю сечения от линий, по которым перемещается газообразное вещество.
Резку медных труб нужно осуществлять при помощи специнструмента — трубореза
Определившись с размерами, можно приступать непосредственно к резке повреждённой трубы. Для этого рекомендуется применять специальный режущий инструмент — труборез.
Рассмотрим поэтапно процесс резки повреждённой медной трубы с помощью трубореза:
- Вначале труборез устанавливается на конец детали.
- Затем нужно начать вращать его. Вращение производится медленно, против часовой стрелки и в результате происходит разрезание детали.
- После удаления повреждённого участка медной коммуникации необходимо зачистить место среза от заусенцев. Это очень важный пункт, так как попадание в трубу любых инородных частиц (медной стружки, пыли и т. д.) влечёт за собой плачевные последствия.
Благодаря использованию трубореза можно получить идеально ровный угол, который будет составлять 90 градусов.
Маслоподъемные петли
Маслоподъемные петли устанавливаются при наличии вертикальных участков длиной 3 метра и более. При более высоких подъемах петли следует устанавливать каждые 3,5 метра. При этом в верхней точке устанавливается обратная маслоподъемная петля.
Но и здесь бывают исключения. При согласовании нестандартной трассы производитель может как порекомендовать установить дополнительную маслоподъемную петлю, так и отказаться от лишних. В частности, в условиях длинной трассы с целью оптимизации гидравлического сопротивления был рекомендован отказ от обратной верхней петли. В другом проекте из-за специфических условий на подъеме около 3,5 метра обязали установить две петли.
Маслоподъемная петля является дополнительным гидравлическим сопротивлением и должна учитываться при расчете эквивалентной длины трассы.
При изготовлении маслоподъемной петли следует иметь в виду, что ее размеры должны быть как можно меньше. Длина петли не должна превышать 8 диаметров медного трубопровода.
Производство труб из меди для кондиционирования. Их пайка и изоляция
Современная трубная промышленность производит два типа медных труб:
- Отожженные.
- Неотожженные.
Для климатического оборудования применяются изделия из первой группы. Это связано с их высоким уровнем эластичности, а также способностью изгибаться под различными углами, необходимыми при монтаже, что значительно упрощает процесс установки труб.
Трубы для кондиционирования из меди производятся по технологии проката либо по методу штамповки. Вне зависимости от типа производства эти трубы характеризуются небольшим показателем эластичности. Это происходит из-за упрочнения поверхности и структуры меди во время производственного процесса.
Для того, чтобы впоследствии придать готовым изделиями нужные эксплуатационные характеристики, её необходимо дополнительно термически обработать с использованием относительно легкой и недорогой операции, называющейся отжиг. Этот процесс заключается в нагреве труб в специализированных печах до 700 градусов Цельсия, после чего их охлаждают на открытом воздухе. Именно благодаря технологии отжига, трубы становятся мягкими и очень эластичными.
Указанные качества конструкций после отжига дают возможность придавать им любой угол изгиба без потери формы трубой, а также монтироваться в самых сложных условиях и системах. Помимо этого, при формировании необходимого радиуса сечение трубки из меди остается прежним, да и развальцовка их внешней части проходит довольно легко, а это значит, что такое изделие будет иметь гарантированно герметичные соединения отдельных элементов трубопровода климатической системы.
При использовании медных трубок их зачастую дополнительно изолируют. Это необходимо в тех ситуациях, когда владелец кондиционера хочет полностью исключить возможность перегрева либо замерзания жидкости или газа, перемещающихся по медной конструкции. Кроме того, это позволяет максимально снизить риск скопления конденсата в критических объемах, обильно образующего во время работы климатической системы.
Изоляция для трубных изделий из меди в основном представляет собой трубки черного цвета длиной примерно два метра. Их производят из специального полиэтилена либо из непористого вспененного каучука. Такая относительно простая защита отлично выполняет свои функции и позволяет предохранять конструкцию при температуре от -150 до 150 градусов Цельсия. Теплопроводность меди равна 394 Вт/(м*К), при этом показатель теплопроводности изолирующего материала составляет всего 0,036 Вт/(м*К).
Необходимость использования изолирующего материала обусловлена еще и тем фактом, что стенки трубы, выполненные из тонкого слоя меди, способны достаточно быстро терять температуру. Это приводит к увеличению расхода электрической энергии и хладагента.
Несколько слов стоит сказать о надежности и простоте пайки медных труб по капиллярной технологии. Эта операция производится при высоких температурах. Данный способ соединения изделий из меди обеспечивается высокий уровень герметичности конструкции, исключая опасность утечки хладагента в местах соединения труб. К тому же, при работе холодильной техники, она не разрушается из-за вибраций.
