Механизмы для раздвижных дверей

Особенности раздвижного механизма для стеклянных дверей

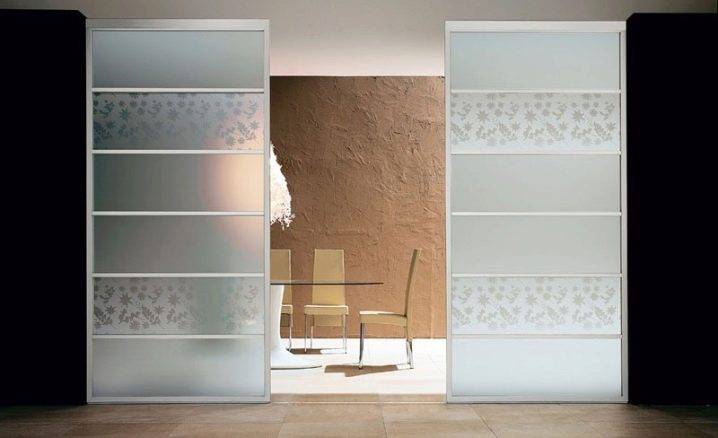

Механизм для раздвижных стеклянных дверей отличается от других вариантов, что связано с типом полотна. Стекло является довольно хрупким материалом, толщина которого составляет меньше 10 мм. Для его удержания понадобятся специальные ролики, оснащенные уникальными креплениями, которые позволят зафиксировать элементы в небольших отверстиях, заранее созданных в стеклянном полотне.

В качестве направляющей для стеклянных дверей может использоваться прямоугольный или трубчатый профиль со специальным пазом под ролики. В первом случае ролики представлены в виде обычных колесиков с тонким наружным ободком. Для трубчатой направляющей используются ролики в форме шкива. Ободок колесиков выполняется из резины, что способствует мягкому скольжению.

Для стеклянных раздвижных дверей применяют специальные ролики для фиксации

Ролики могут крепиться к стеклянному полотну с помощью специальной рейки или с применением точечной технологии. Первый вариант предполагает использование рейки, которая охватывает все дверное полотно по ширине, фиксируясь своими выступами в специальных отверстиях, созданных в стеклянном полотне, что характерно для подвесных дверей купе. Точечный вариант идентичен тому, который применяется в душевых кабинках. Реечный метод обеспечивает более надежную эксплуатацию стеклянных дверей на протяжении длительного периода службы.

Принципы устройства раздвижных систем

Исходя из особенностей конструкции, выделяют два больших класса раздвижных систем:

  1. раздвижно-складная;
  2. параллельно-сдвижная.

Раздвижно-складная конструкция напоминает книгу или гармошку: при открытии створка не перемещается вдоль вертикальной поверхности, а отходит в сторону. Различают одностворчатые и двустворчатые модели. Одно полотно образуют 2 и более вертикальных секций, которые соединены между собой шарнирным креплением.

Конструкция раздвижно-складной двери напоминает книгу

Недостаток устройства: оно не препятствует проникновению запахов, звуков. Поэтому раздвижные двери используются преимущественно как элемент декора и для условного деления жилого помещения на зоны.

Параллельно-сдвижная конструкция представлена одной либо несколькими створками. Они двигаются на роликах по рельсам вдоль либо внутрь стены. Такое устройство обеспечивает высокую степень звукоизоляции и отличается длительным сроком эксплуатации. Оно идеально подойдет для купейных шкафов и для межкомнатных дверей.

Створки параллельно-сдвижной двери двигаются вдоль или внутрь стены

Параллельно-сдвижные системы имеют несколько разновидностей, которые отличаются друг от друга количеством створок и по способу открытия.

Двери-купе

Они могут состоять из одной или двух створок. Работают они по единой схеме: двигаются вдоль вертикальной поверхности. Разница лишь в том, что у двустворчатых дверей полотна расходятся в разные стороны. Стоит отметить, что данная модель экономит пространство, украшает ваш интерьер. Она идеально подойдет для гостиной, детской, кухни, гардеробной.

Двери-купе экономят жилое пространство

Кассетные двери

Эта модель отличается от предыдущей наличием ниши в стене, куда полотна заезжают при открытии двери. Нишу покупают готовой в комплекте с откатной системой или делают самостоятельно из гипсокартона либо других стройматериалов.

Створки кассетной двери заезжают в нишу в стене

Радиусные двери

Радиусная модель – это нестандартное дизайнерское решение. Отличается от других моделей она тем, что не призвана экономить пространство, а скорее наоборот. Поэтому этот тип дверей предназначен для помещений больших размеров: супермаркетов, офисов, загородных домов, а иногда квартир.

Радиусная дверь отличается полукруглой формой

Что касается особенностей конструкции, то радиусная модель схожа с традиционными раздвижными решениями. Основная разница – полукруглая форма изделий.

Каскадные двери

Этот вариант раздвижной системы устроен так же, как традиционный. Но не похож на другие конструкции тем, что каждое полотно движется по отдельному рельсу.

В каскадной системе каждая створка движется по своему рельсу

Такую систему применяют как перегородку между помещениями или собирают все створки с любой стороны стены и закрывают комнату только на ширину одной из них.

Внутрипроемные двери

Они устроены так, что вся конструкция находится внутри проема. Полотна перемещаются навстречу друг другу, оставляя при этом для прохода ½ часть проема.

Такая конфигурация позволяет менять расположение открытой для прохода части проема

Варианты механизмов в зависимости от вида раздвижных дверей

Выбор варианта механизма зависит от типа конструкции раздвижных дверей, который может быть синхронным, телескопическим и трамвайным.

Статья по теме:

Синхронная система обеспечивает одновременное открывание обеих створок в разные стороны, двигаясь вдоль стены. Полотна здесь выполнены из легкого материала, поскольку механизм не выдержит тяжелых изделий. В комплектацию входят верхняя и нижняя направляющие для раздвижных межкомнатных дверей, ролики, трос, зацепы и приспособления для крепежа. Механизм является весьма сложным, но надежным. Установка такой системы является трудоемким мероприятием, требующим определенных навыков. Для правильной и эффективной работы механизма его монтаж лучше доверить профессионалам.

Телескопический механизм предполагает наличие двух и более полотен, которые перемещаются в одну сторону при открывании двери. Каждое полотно располагается на отдельной направляющей, которая может находиться только вверху или еще и внизу, и фиксируется специальным синхронизатором.

Трамвайный тип механизма позволяет складывать двери гармошкой

Трамвайный тип оснащен верхней направляющей, по которой передвигаются специальные ролики, удерживающие створки полотен, собирающихся в гармошку. Это механизм для складных дверей. Запорная конструкция укомплектована дополнительной фурнитурой в виде замочной личины или замка, который монтируется в запорный механизм. В момент нажатия на рычаг он будет срабатывать. В качестве запорного механизма может использоваться кнопка, которая блокирует движение двери. Это позволит запереть ее при закрытии или зафиксировать в любом положении. Такие конструкции выпускаются под ключ, они могут быть с фиксатором или магнитные.

Раздвижно-складные дверные конструкции

Раздвижно-складные двери «гармошка» и «книжка» удобны в эксплуатации, компактны и эстетически привлекательны. Существуют одностворчатые и двустворчатые модели. Каждое полотно состоит из нескольких вертикальных секций, соединенных друг с другом шарнирным креплением.

Главным достоинством данной конструкции является компактность. Ей не требуется свободный участок стены для открывания, как дверям-купе. Складываясь в одну или противоположные стороны, створки двери занимают часть дверного проема, уменьшая его ширину. Однако из-за небольшой толщины полотен потери пространства незначительны. Такие модели отлично подходят для монтажа в узких коридорах и проходах, где нет возможности использовать двери других конструкций.

Виды систем скольжения

Открытого типа

Это самые простые модификации. Раздвижной механизм состоит из роликовых опорных элементов и направляющих. Количество последних определяет специфику эксплуатации двери, ее устойчивость в проеме и ряд иных факторов. Почему открытого? Дело в том, что такие конструкции являются универсальными в установке. Их можно смонтировать в любом проеме, не обращая внимания на материал стены и ее структуру; без разницы, сплошная она или полая (то есть перегородка).

С одной рельсой

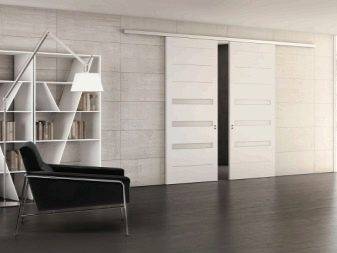

Такие системы называют подвесными, беспороговыми, верхними. Они самые простые в монтаже, а потому часто устанавливаются в квартирах. Это объясняется стандартными проемами, следовательно, и размеры дверей выбираются сравнительно небольшими. Недостаток в том, что внизу располагаются только ограничители, а фиксация положения полотна отсутствует. А потому возникает некоторая сложность с определением его оптимальной толщины, то есть массы. Слишком легкая дверь станет на сквозняке раскачиваться. На самой конструкции это особо не отразится, но в плане комфорта такая перспектива вряд ли кого устроит; периодические «постукивания» вызовут раздражение у любого человека.

Стоит отметить, что в таких системах в качестве направляющей используются не только профили, но и металлические стержни, трубы. А это разнообразит выбор вариантов монтажа.

С двумя направляющими

Такие системы именуют напольными. Отличие в том, что подразумевается крепление рельс и вверху, и внизу. Соответственно, увеличивается и количество роликовых механизмов. Несмотря на определенную сложность монтажа (например, точность проецирования оси направляющей с потолка на пол при разметке), такой сдвижной механизм обеспечивает ряд преимуществ.

  • Он выдерживает значительную нагрузку. То есть позволяет устанавливать в проеме массивные полотна, без особых ограничений.
  • Раздвижные двери всегда находятся в статике. Если установлен фиксатор, то полотно даже на сильном сквозняке «стучать» не будет.

Закрытого типа

Такие системы монтируются значительно реже. Их отличие в том, что двери «уходят» в стену, то есть после открывания створка скрывается в ней частично или полностью. Но это возможно лишь в случае с межкомнатной перегородкой, причем каркасного типа. Внутри она полая, а потому никаких препятствий для смещения двери нет.

Плюсы:

  • Оригинальность системы.
  • Удобство пользования. На полу, потолке направляющих нет, следовательно, их полезная площадь не уменьшается.

Минусы:

  • Низкая ремонтопригодность. Если возникнут проблемы с ограничителем или створкой, то придется часть облицовки с перегородки демонтировать. Заменить роликовый механизм будет также довольно трудно. Особенно в случае, если раздвижная дверь закрывается с перехлестом полотен. Их размеры по ширине превышают половину аналогичного параметра проема, а потому и здесь не обойтись без снятия части облицовки со стены.
  • Сложность ухода. Насколько бы ни были чистоплотными хозяева, но постепенно в профили набьется пыль. Как результат, некорректная работа раздвижной системы, заедания дверей и так далее. Как удалить загрязнение, вопрос отдельный, но учесть следует.

Существует еще и комбинированный вариант системы с двумя направляющими. Он монтируется, если выбираются тяжелые полотна, которые создают большую нагрузку на ролики. Не всегда возможно (или целесообразно) увеличивать их количество. А потому решение следующее – и нижние колесики, и верхние использовать в качестве опорных элементов. Это позволяет равномерно распределить вес раздвижной двери по всей площади. Удобство очевидно – управление створками существенно упрощается. Они смещаются даже от легкого прикосновения к ручке. Для семей с маленькими детьми – оптимальный вариант системы.

При выборе (или самостоятельном изготовлении)  механизма для раздвижных межкомнатных дверей в первую очередь нужно учитывать такую его характеристику, как грузоподъемность. Все остальные факторы – специфика установки по месту, открывания/закрывания – должны отойти на второй план. Иначе даже при профессиональном монтаже системы ее ремонтом придется заниматься уже через пару месяцев.

Применение межкомнатных перегородок в интерьере

Раздвижные межкомнатные перегородки – выбор тех, кто хочет обустроить трансформируемый интерьер помещения. Они уместны как в небольшой квартире-студии, так и в просторных апартаментах.

Один из самых распространенных вариантов использования раздвижных перегородок – отделение кухонной зоны от гостиной. После установки раздвижной конструкции вы сможете одним движением кисти изолировать кухню, предотвратив распространение кухонных ароматов по всему жилищу, или соединить оба помещения в единое целое, создав уютную столовую-гостевую.

Очень удобно использовать сдвижные перегораживающие системы для отделения зоны спальни, детской или рабочего кабинета в квартире-студии. А остекленная перегораживающая конструкция между комнатой и коридором позволит сделать темное помещение комфортным и уютным, устранит недостаток дневного света.

Материалом для каркаса перегородки служит прочный LVL-брус. На него монтируются глухие или остекленные полотна. Подвижные створки обычно оснащают доводчиками или механизмом синхронного открывания, что значительно облегчает открывание и закрывание конструкции.

Конструкции систем с разным количеством направляющих для раздвижных дверей

Раздвижная система может быть представлена однополозным или двухполозным механизмом. В первом случае полотно передвигается по одной профильной рельсе, которая закреплена вверху к стене или потолку. Нижняя рельса при этом полностью отсутствует. Купить направляющую для раздвижной двери можно в виде одинарной или сдвоенной конструкции. Первый вариант используется для одностворчатого полотна, которое может перемещаться в одну сторону. Сдвоенная телескопическая рельса устанавливается для двух створок, которые двигаются с перекрыванием друг друга.

В таком подвесном механизме для раздвижных дверей отсутствует фиксация положения полотна, поэтому здесь следует устанавливать легкие двери небольшой толщины. В нижней части располагаются лишь ограничители.

Раздвижная система дверей может быть однополозной или двухполозной

Такой вариант неудобен в вопросе звуко- и теплоизоляции помещения. Однако здесь присутствует и положительный аспект, что предполагает возможность естественной циркуляции воздушного потока в помещении.

В качестве верхней направляющей для раздвижных дверей может использоваться не только профиль, но и труба или металлический стержень, что разнообразит выбор способа монтажа.

Механизм из двух направляющих для межкомнатных раздвижных дверей

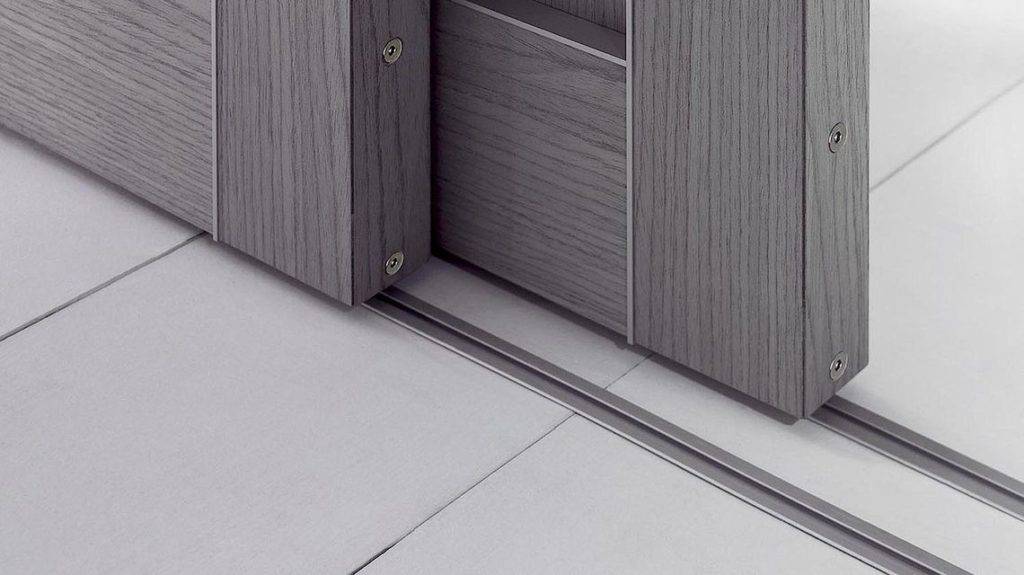

Двухполозная система предполагает наличие двух направляющих: нижней и верхней. При этом дверное полотно перемещается с помощью роликового механизма для раздвижных дверей, который расположен на нижней рельсе. Она может быть одинарной или сдвоенной, что обеспечит свободное перемещение двух створок. Монтируется рельса к полу. Для эффективной и долговечной работы системы нижнюю направляющую для раздвижной двери необходимо периодически очищать.

Верхняя направляющая служит для поддержания створки в вертикальном положении. Она должна быть того же типа и материала изготовления, что и нижняя. В такой системе стопорные элементы крепятся сверху к стене, а ограничители движения устанавливаются внизу. Данный напольный вариант целесообразно использовать для массивных, тяжелых и габаритных дверей.

Двухполозная система имеет направляющие не только сверху, но и снизу

Система с двумя направляющими имеет ряд существенных преимуществ. Она является более надежной, способна выдержать значительную нагрузку, позволяет надежно зафиксировать полотно в верхней и нижней плоскостях, что исключает вероятность его раскачивания даже при сильном сквозняке. Поэтому она используется в качестве механизма для раздвижных дверей шкафов-купе.

Однако монтаж такой системы является более трудоемким и сложным

Для обеспечения эффективной работы конструкции перед ее установкой важно правильно выполнить разметку для крепления направляющих, которые должны располагаться строго друг под другом

Существует комбинированный вариант, оснащенный двумя направляющими, по которым передвигаются ролики. Такой механизм для раздвижных дверей целесообразно использовать для очень тяжелых полотен, что позволит равномерно распределить по всей площади нагрузку от конструкции. Данный вариант также способствует легкой и удобной эксплуатации.

Система с двумя направляющими является более надежной и удобной

Как выбрать?

Выбирая компланарные двери для кухни и других комнат, очень важно обращать внимание на качество самого полотна и наличника:

  • довольно износостойкими и долговечными являются комплектующие из клееного массива дерева, но они лаконичны по своему виду;

  • не стоит приобретать полые изделия – они обладают малым весом, быстро изнашиваются, повреждаются и подвергаются деформации;

  • дорогие системы обычно изготавливаются из натурального дерева, могут применяться в самых разных интерьерах, включая классику, гранж и эко;

  • двери нестандартного размера с большой высотой лучше делать под заказ, исходя из веса указывать наличие третьей петли.

Вообще, моноблочные конструкции эффектней выглядят, если выполнены в строгом минималистическом стиле. Однако никто не запрещает вам декорировать их стеклянными накладками, подходящими под большинство современных дизайнерских направлений.

Компланарная система дверей – новшество, предполагающее оригинальный внешний вид и комфортную эксплуатацию. Хотя считается, что установить такую конструкцию можно своими руками, приходится учитывать, что неправильный монтаж может привести к неисправностям, и дверь просто не будет нормально функционировать. Поэтому лучше доверить установку квалифицированному мастеру, разбирающемуся в тонкостях этого процесса.

Типы систем раздвижения

Существует несколько различных типов систем раздвижения дверных полотен. С ними стоит ознакомиться подробнее.

Телескопический

Этот механизм устанавливается на раздвижную конструкцию, в которой присутствует два или три дверных полотна, двигающихся в одну сторону. В таком случае створки, объединенные при помощи синхронизатора, располагаются на двух рельсах, находящихся параллельно друг другу. Такой вариант является не самым простым, если рассматривать его с точки зрения монтажа.

Этот механизм также можно назвать синхронным, так как он отличается нестандартным конструкционным строением, при котором обе створки раскрываются синхронно. Нередко в подобных вариация имеются зацепы или специальные синхронизаторы, с помощью которых первая створка при движении тянет за собой следующую.

Амбарный

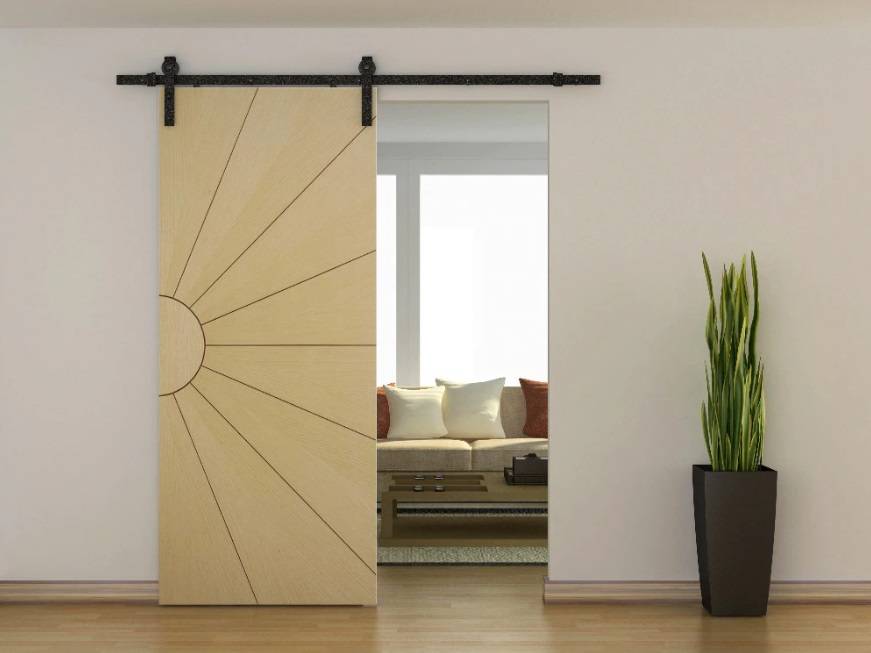

Амбарные механизмы можно отнести к подвесным, так как в них основная нагрузка приходится на верхние рельсы. Во время открывания или закрывания дверцы с такими механизмами не касаются напольного покрытия. Эти конструкции отличаются привлекательным внешним видом, поэтому их выбирают многие покупатели.

Компланарная

Дверные створки в таких механизмах устанавливаются в два или три ряда и при закрытии образуют единую линию, закрывая направляющие рельсы. Компланарные полотна работают по принципу дверей-купе и двигаются по своей выделенной рельсе. Подобные конструкции также относятся к навесным, и в них не рекомендуется устанавливать слишком тяжелые створки.

Скрытый

Сегодня многие потребители выбирают двери, имеющие невидимый механизм. Как правило, прячется он за фальшпанелью. Иначе подобные конструкции называются «купе» или «трамвайный». Устанавливаются они без дополнительного порога, а их опоры прикрепляются к верхнему участку полотен.

Специалисты утверждают, что установку подобных систем лучше производить на этапе строительства или ремонтных работ в жилище. Это объясняется тем, что полотна с приведенными механизмами устанавливаются во внутренней части стен. Если их толщины недостаточно, то зачастую изготавливается своеобразный пенал.

Поворотно-раздвижной

Полотна, оснащенные таким механизмом, называются рото-двери. Такие створки можно с уверенностью отнести к гибридным конструкциям, так как они объединяют в себе характеристики традиционных распашных изделий и функционал раздвижных вариантов.

Состоят такие модели всего из двух компонентов: направляющих и роликовых систем. Рельса с пазами прикрепляется к верхней части дверного проема, а роликовый механизм с поворотными шарнирами передвигается колесной основой в пазы рельсы.

В нижней части подобных полотен устанавливается специальный рычажный элемент, который объединен с верхней половиной колесной основы при помощи оси.

Такие основания не рассчитаны на установку двух или трех полотен. Как правило, в одном проеме присутствует одна рото-дверь. Рото-модели с поворотно-раздвижным механизмом можно смело назвать универсальными, так как они прекрасно функционируют как в просторных, так и компактных дверных проемах.

Запорный

В межкомнатных раздвижных дверях могут присутствовать различные запорные механизмы.

Простой механический замок. В таких вариантах вместо традиционного ригеля применяется особый крючок. Он выдается из замочного корпуса и попадает в отверстие, находящееся на второй половине. Эта часть может располагаться непосредственно на дверной коробке или на второй створке.

  • Электромагнитный замок. Работа этого варианта основывается на достаточно мощном электромагните. При нажатии на специальную кнопку в замке отключается напряжение, и магнитное поле перестает быть активным, а ригель отщелкивается. Подобные устройства пользуются завидной популярностью и обладают большим количеством положительных сторон, но их недостаток заключается в том, что они стоят намного дороже простых механических устройств и их работа невозможна без электроэнергии.
  • Электромеханический замок. Такие варианты отличаются от вышеперечисленных другим принципом действия. Однако, как и для электромагнитных замков, для работы этих устройств необходимо электричество. Управляется электромеханический замок посредством пульта дистанционного управления.

Как выбрать хороший?

Перед современными потребителями стоит шикарный выбор раздвижных межкомнатных дверей, имеющих различные конструкции и механизмы.

Чтобы выбрать хороший вариант, который прослужит максимально долго и не доставит никаких проблем за время своей эксплуатации, стоит предпринять следующее.

  • Сперва необходимо определиться с типом раздвижного механизма, использовать который вам будет максимально удобно. Чаще всего потребители выбирают телескопический вариант, так как он подходит для проема большого размера. Также весьма привлекательно в интерьере смотрятся все типы навесных конструкций, но их не стоит перегружать слишком тяжелыми дверьми.
  • Более эстетично выглядят скрытые варианты, в монтаже которых нередко пользуются специальным пеналом, увеличивающим ширину стен. Однако стоит учесть, что подобная конструкция не подходит для вкладных зеркальных дверей.
  • Для дверей, изготовленных из легких материалов, можно использовать не только телескопические, скрытые или синхронные механизмы, но и поворотно-раздвижные системы. В последних может присутствовать только одна дверная створка.

Также, выбирая раздвижные двери, необходимо обратить внимание на материалы, из которых они изготовлены. Наиболее недолговечными являются модели из гипсокартона, а непревзойденным качеством могут похвастаться полотна из массива дерева

Эти конструкции можно установить в интерьере самых разных стилей, будь то вечная классика или ретро.
Не стоит экономить на покупке подобных систем. Низкокачественные и чересчур дешевые раздвижные двери прослужат недолго. Нередко эти конструкции выходят из строя из-за перекоса роликовой системы.
Обращайтесь только к ведущим и известным брендам, изготавливающим качественные конструкции с раздвижными механизмами. Такая продукция порадует вас не только долгим сроком службы, но и продуманным внешним видом, над которым, как правило, трудятся опытные дизайнеры.
Подбирая раздвижную дверь, не забывайте о том, что она должна вписываться в дизайн интерьера, в котором будет находиться. Также полотно должно перекликаться с мебелью в комнате по цвету и стилю исполнения.

Особенности конструкции раздвижных межкомнатных дверей

Перед тем, как установить раздвижную дверь в стеновой проем своими руками, необходимо разобраться с конструкцией таких изделий.

На сегодняшний день существует два варианта раздвижных дверных блоков, которые отличаются системой открытия створок: рельсовые и подвесные. Полотно может быть из одной или двух створок. Есть и модели-гармошки, полотно которых складывается из нескольких отдельных элементов – деревянных или пластиковых ламелей.

Подвесные конструкции

Подвесная система для раздвижных дверей представляет собой несущую балку – направляющую рельсу, по которой с помощью роликов перемещается дверное полотно. Направляющая закрепляется над дверным проемом, двери держаться за счет роликов на весу, поэтому и называются подвесными.

При установке в межкомнатных проемах таких моделей половое основание под дверным полотном остается гладким. Единственный элемент, который монтируется на полу в проеме – нижний ролик, предназначенный для удержания полотна строго в вертикальном положении. Это самая простая раздвижная конструкция, монтаж которой при желании можно легко выполнить своими руками, не вызывая мастера.

Порядок установки дверного блока:

  • Монтаж верхней направляющей – рельсы над стеновым проемом;
  • Закрепление на верхнем торце дверного полотна роликов;
  • Вставка роликового механизма с полотном в направляющую;
  • Блокировка концов рельсы специальными стопорными деталями (это необходимо для того, чтобы створка не выпадала при ее перемещении);
  • Вставка ролика в паз на нижней торцевой части полотна, фиксация его к половому основанию;
  • Раздвижные двери на роликах установлены.

Процесс монтажа дверных раздвижных конструкций не требует большого количества свободного времени. Но, необходимо понимать, что такие системы предназначены просто для перекрытия входа в помещение, а качественную звукоизоляцию они не обеспечивают.

Сдвижные рельсовые системы

В конструкцию таких моделей дверных конструкций входит 2 рельсы, одна из которых фиксируется над дверным проемом, другая на половом основании. Соответственно полотно двери оснащается роликами снизу и сверху. Такие раздвижные двери более устойчивы, если их сравнивать с подвесными конструкциями.

Единственный недостаток данной системы связан с направляющим рельсом, который вмонтирован в пол. Попавшую пыль и мусор внутрь этого элемента дверного блока сложно убирать. Но, если в квартире проживают маленькие дети, то лучше устанавливать именно такие двери, так как они намного безопаснее.

Сколько стоят раздвижные межкомнатные двери – обзор цен по вариантам

Стоимость изделий зависит от многих факторов. Предлагаем познакомиться со средними расценками на различные варианты, чтобы вы могли ориентироваться в стоимости подходящих межкомнатных раздвижных дверей и планировать свои траты:

МодельХарактеристикиСтоимость (по состоянию на март 2019 года), руб.
Двери Раздвижные гармошки Фиол Венге Стиль (глухая)ПВХ; вес 8 кг; размер 2020×840 мм

2300

Раздвижные двери «Купе 2» PROFIL DOORSШирина створок от 60 см до 90 см; высота 2 м; комплектуются роликами, выдерживающими нагрузку 120 кг.

3733

Венге Стиль (глухая)Вес 8 кг; размер полотна 840 мм × 2020 мм; изготавливается из ПВХ.

2130

Порта 50Экошпон; стиль хай-тек; толщина полотна 36 мм при ширине 60–90 см.

4112
