Мелкозаглубленный ленточный фундамент своими руками: расчет конструкции и пошаговая инструкция по изготовлению

Как он устроен

Устройство МЗЛФ представляет собой бетонную (или сборную) ленту, опирающуюся на слой песчано-гравийной засыпки. Лента размещается в траншее таким образом,что примерно половина ее высоты находится над уровнем грунта, образуя цоколь.

Ширина траншеи выбирается с расчетом присутствия боковой засыпки из того же материала, что и подушка — песка или ПГС. Задачами этих слоев является дренирование траншеи, предотвращающее контакт влаги и бетона.

Помимо этого, на поверхность ленты наносится слой гидроизоляции и теплоизоляции, обеспечивающие сухость бетона и отсутствие конденсата.

Частые ошибки и способы их избежать

• Укладка песчаной подушки без утрамбовки. Это приводит к неравномерному проседанию столбов и деформации ленточной части. Нужно обязательно утрамбовывать почву под подушкой и саму подушку.
• Допускаются неровности дна траншеи. В результате толщина бетонной заливки получается неравномерной, и высыхает она неравномерно. Чтобы этого избежать следует при прокладывании траншеи использовать строительные лазерные уровни.
• Выкапывают траншеи и оставляют их на несколько дней. В результате земля со стенок осыпается и создает перепады на дне. Нужно выкапывать и наполнять ямы в один день.

Какие достоинства и недостатки имеет мелкозаглубленный ленточный фундамент?

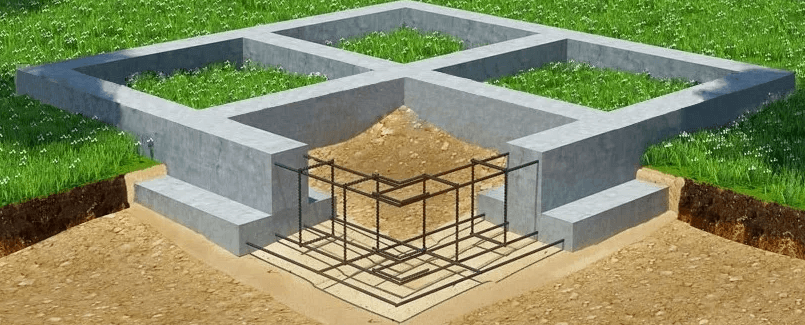

Схема устройства мелкозаглубленного ленточного фундамента.

К достоинствам сборного фундамента относятся:

• качество железобетонного изделия. В заводских условиях блоки обеспечиваются идеальным каркасом. В отличие от ручной вязки, армированные прутья не будут рваться и скашиваться, деформируя каркас. Помимо этого блоки пропаривают в камере, благодаря чему изделия набирают максимальную прочность;
• возможность сразу приступить к возведению стен. В отличие от монолитного фундамента, который делается на протяжении длительного промежутка времени, сборное основание позволяет прежде, чем приступать к возведению дома, сразу начать строительные работы и закончить постройку в короткие сроки.

Если для строительства выбран сборный фундамент, то следует знать небольшие нюансы работы:

• железобетонные блоки следует укладывать рядами;
• укладывать блоки следует строго перпендикулярно;
• все стыки поперечных и продольных швов должны совпадать.

Ширина шва между блоками равна 1-1,5 см. Зазор следует залить жестким раствором

При замесе бетонного раствора надо осторожно обращаться с водой. Лучше всего цементный раствор делать перед работой, тщательно его размешивая

Основные ошибки и советы

Промахи, которые допускают в проектировании и при возведении ленточных фундаментов можно представить следующим списком:

Не принимают во внимание слабое расчётное сопротивление грунтового основания, в результате чего, гараж неравномерно проседает. Это приводит к разрушению несущих конструкций строения.
Плохо сделанная гидроизоляция, разрушает бетонное основание гаражного бокса

Необходимо удалить грунт по сторонам ленты и нанести новое качественное покрытие.
Возведение ленты на пучинистой почве. Если слой не большой толщины, то его следует удалить.
Неправильно рассчитанная глубина заложения подошвы фундамента. Гараж или просядет или может быть, вытолкнут из грунта. Исправить ошибку можно только возведением нового основания.

Сооружение фундамента: пошаговая инструкция

При устройстве ленточного фундамента своими руками вам придется освоить несколько профессий: землекопа, бетонщика, арматурщика и пр. Но сначала поработайте снабженцем.

Заранее приготовьте:

• доску толщиной 20 мм, оструганную с одной стороны (для сооружения опалубки)
• арматурную сталь периодического профиля диаметром 10-14 мм;
• проволоку для вязки армирующего каркаса;
• песок и щебень (или гравий) для устройства подушки.

Бетон необходимой марки лучше заказать готовый. Если же вы приняли решение выполнить полный цикл строительства ленточного фундамента своими руками, запаситесь цементом, песком и гравием для приготовления бетонного раствора (как сделать расчет бетона на фундамент).

Заготовив все необходимое, приступаем к строительству ленточного фундамента.

Пошаговая инструкция будет служить вам «путеводителем»:

1. В соответствии с выполненной ранее разметкой роем траншею шириной 1,5 метра и глубиной до 2,5 метра. Вручную эту работу можно выполнить штыковой лопатой. Если условия позволяют, то лучше привлечь небольшой экскаватор.
2. На дно подготовленной траншеи насыпается слой песка и плотно утрамбовывается. Чтобы процесс уплотнения протекал быстрее и качественнее, песчаный слой обильно проливают водой. Сверху насыпают 20-сантиметровый слой щебня или гравия и тоже тщательно трамбуют. Затем подушку заливают цементным раствором толщиной в 10 см, и оставляют в покое на 10 дней (о том, как правильно залить фундамент под дом).
3. Перерыв можно использовать для изготовления элементов опалубки. Подготовленные щиты по прошествии указанного срока устанавливают в рабочее положение. Смонтированную опалубку изнутри выстилают гидроизоляционным материалом (устройство опалубки для фундамента своими руками).
4. Внутри опалубки монтируется армирующий каркас, собранный предварительно на земле в отдельные секции (какой расход арматуры на 1 м3 бетона фундамента). Каждая из них состоит из верхнего и нижнего поясов, скрепленных друг с другом вертикальными арматурными стержнями меньшего диаметра. Соединение элементов каркаса производится методом вязки при помощи стальной проволоки. Сварку в данном случае не применяют.
5. После установки арматуры в полость опалубки заливается бетон.

Заливку лучше всего производить в один прием. Но такое в частном строительстве редко удается, в основном в этом случае заливают фундамент за несколько заходов.

Такое допускается, но делать это надо таким образом, чтобы швы между отдельными слоями бетона располагались горизонтально.

  Технология изготовления ленточного фундамента

Опалубка снимается через 7-10 суток, и готовый монолит подвергается гидроизоляции. Его поверхности обмазывают битумной мастикой, а затем к им приклеивается рубероид или другой рулонный гидроизолятор.

Завершается процесс земляными работами. На этом этапе необходимо произвести обратную засыпку пазух строительным песком средней крупности. Его засыпают послойно, трамбуя и проливая водой. Не забудьте при этом контролировать состояние гидроизоляции: ее можно случайно повредить.

Плюсы и минусы

МЗЛФ удачно совмещает преимущества заглубленных и незаглубленных оснований и имеет следующие достоинства:

• высокая прочность и надёжность при соблюдении технологии монтажа;
• упрощенные земляные работы, которые можно выполнить без экскаватора;
• уменьшенное количество стройматериалов;
• сниженные трудозатраты на приготовление бетонного раствора.

Присутствует и ряд недостатков:

• существенные ограничения по весу и этажности дома.
• необходимость устройства на пучинистом участке сложной системы дренажа;
• бетонные работы можно выполнять только при устойчивых температурных условиях более +10℃;
• возведение МЗЛФ выполняют на ровной площадке или с уклоном, который не превышает 5⁰.

Прежде чем приступать к возведению ленточного фундамента мелкого заглубления, необходимо произвести геологическое обследование участка на предмет возможности выбора такого вида основания для дома.

Особенности МЗЛФ

Для стандартного заглубленного фундамента необходимо вырыть котлован, глубина которого будет ниже уровня промерзания почвы. Если вы проживаете в регионе, отличающемся суровыми зимами, то глубина такой траншеи может достигать 1,5 м, поэтому при строительстве придется использовать тяжелую строительную технику.

Если же рассматривать устройство мелкозаглубленного ленточного фундамента, то оно представляет собой основу, уложенную по периметру всех несущих стен дома. При этом его глубина редко превышает 50 см.

Среди прочих преимуществ конструкций этого типа, стоит выделить:

• Возможность возведения ленточного фундамента для дома из газобетона, пенобетона и других легких материалов, без использования экскаватора и миксера.
• Меньший объем строительного материала и сниженные трудозатраты.
• Высокую прочность конструкций.
• Большой выбор материалов и методов его укладки. Например, вы можете обустроить ленточный монолитный фундамент, залив основание бетоном или изготовить более сложную конструкцию из кирпича.

Также, благодаря МЗЛФ вы сможете беспрепятственно утеплить полуподвальные помещения.

Из недостатков такого легкого основания стоит отметить тот факт, что мелкозаглубленный ленточный фундамент на пучинистых грунтах будет обладать недостаточной прочностью. Дело в том, что в период смены времени года, такая почва опускается и поднимается, что может, в свою очередь, привести в деформации мелкозаглубленной ленты. Однако, эта проблема решается при помощи дренажного слоя и песчаной отсыпки, которые значительно снизят нагрузки от грунта.

Важно! МЗЛФ нельзя укладывать на промерзший грунт или оставлять его ненагруженным в зимний период. Заливка основания должна проводиться в сжатые сроки, до наступления заморозков

Подробнее о МЗЛФ смотрите на видео:

Для того, чтобы изготовить мелкозаглубленный ленточный фундамент своими руками, необходимо в первую очередь оценить тип грунта, преобладающего на вашем участке.

Особенности гидроизоляции фундамента

Существует два вида гидроизоляции:

• Горизонтальная. Состоит, как правило, из двух слоев рубероида, промазанных изнутри битумной мастикой. Нижняя сторона ленты изолируется еще перед монтажом армпояса, верхняя изолируется после окончания процесса затвердения.
• Вертикальная. На боковые поверхности ленты наносятся специальные материалы, предохраняющие бетон от проникновения внутрь влаги. Существует множество материалов для вертикальной гидроизоляции — пропиточные, обмазочные или оклеечные средства. Наиболее эффективными признаны пропитки, современные материалы, полностью исключающие впитывание влаги в бетон. Большинство специалистов не имеют опыта работ с ними, поэтому большой популярности они пока не получили.

Некоторые владельцы игнорируют гидроизоляцию, мотивируя это устойчивостью бетона к воздействию воды. Но они не учитывают, что влага воздействует не только на бетон, но и на металлические элементы, древесину и прочие детали, способствуя разрушению или гниению.

Поэтому отказываться от установки гидроизоляции не рекомендуется.

Устройство заглублённого ленточного фундамента

Конструкция (ЗФЛ):

1. грунт;
2. песчано-гравийная подушка или подбетонка;
3. арматура;
4. бетонная лента;
5. гидроизоляция;
6. цоколь;
7. отмостка;
8. утеплитель;
9. стена.

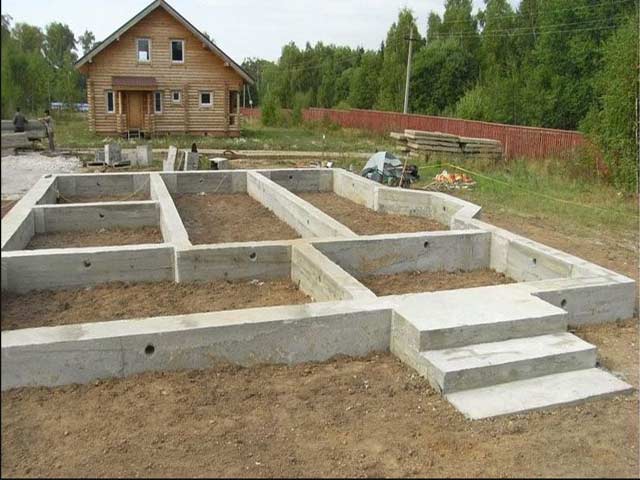

Устройство заглубленного ленточного фундамента

Таблица № 1. Достоинства и недостатки

Преимущества	Недостатки
несущая способность фундамента	высокая цена (на создание требуется большой расход стройматериалов: пиломатериалы, арматура, бетон)
способная выдерживать тяжёлые постройки наличие подземных помещений (подвала, гаража, цоколя)	большое количество земляных работ увеличивают сроки возведения, а привлечение техники повышает стоимость
долговечность конструкции	подвержен вспучиванию грунтов

Отмостка что это?

Леса защищают фундамент от эрозии почвы, вызванной талой водой и осадками, и удаляют ненужную влагу с пола дома. Он также может служить дорожкой вокруг дома.

Ваше устройство просто. Он состоит из двух частей:

• Пол. Для этого укладывается слой песка или несколько слоев гравия и песка.
• Декоративное покрытие. В простейшем случае это слой бетона, но можно использовать камень, укладывать плитку, заливать асфальт, заполнять гравием.

Уклон строительных лесов от дома должен быть не менее 1,5˚. В идеале, разница в высоте между краями должна составлять 8-10 мм.

Оставьте между стеной и строительными лесами зазор шириной 2 см. В него вставляется кровельная мембрана, пенополистирол, песок или другой гидроизоляционный материал.

Ширина лесов должна быть не меньше ширины карниза дома, чтобы падающая с крыши вода попадала не на землю, а на леса. Кроме того, на размеры может влиять и другая точка — изоляция фундамента.

Виды

Существуют различные варианты реализации мелкозаглубленной ленты:

• Монолитная. Состоит из сплошной железобетонной ленты, обладает наивысшей несущей способностью, прочностью и устойчивостью к внешним нагрузкам.
• Сборная. Строится из отдельных элементов — бетонных блоков (ФБС), кирпича и прочих фрагментов. Обладает меньшими возможностями, но не требует выдержки для застывания бетона. В некоторых случаях является оптимальным решением.
• Комбинированная. Представляет собой сочетание ленты и других типов опорных конструкций — свайно-ленточная и т.п.

Обычно предпочитают строить монолитную Ж/Б ленту, руководствуясь соображениями прочности и максимальной надежности основания.

Виды ленточных фундаментов.

Давайте для начала мы с вами рассмотрим, какие же виды ленточных фундаментов существуют. Знание этой информации поможет в выборе вашей будущей основы для дома. От правильного выбора ленточного фундамента для дома зависит не только конечная стоимость постройки, но и подчас безопасность жильцов. Ведь неправильный выбор вида фундамента может иметь плачевные последствия. Вплоть до разрушения всей конструкции дома. Итак, приступим.

Мелкозаглубленный ленточный фундамент.

Как видно из самого названия, мелкозаглубленный ленточный фундамент под дом отличается от заглубленного глубиной залегания. У вас может возникнуть вопрос, а какая именно глубина ленточного фундамента должна быть, чтоб он считался мелкозаглубленным? Отвечаем: эта величина должна быть меньше глубины промерзания грунта в вашей местности. Отсюда вытекают и особенности, связанные с таким типом фундамента.

Раз грунт под таким фундаментом может промерзнуть, то это обстоятельство необходимо учитывать при проектировании. Замерзающий грунт расширяется, а значит, будет выталкивать фундамент и все что на нем построено вверх. И не всегда равномерно. От этого возможны различные перекосы здания, неравномерная нагрузка на основание может разорвать фундамент. Чтобы этого не произошло, у мелкозаглубленного фундамента должно быть достаточное армирование, рассчитываемое строительными калькуляторами на нашем сайте. Найти их вы можете в верхнем меню.

В каких же случаях чаще всего выбирают именно мелкозаглубленный фундамент под дом?

• Когда под домом не пучинистый грунт (камень, песок и т.д.).
• Когда уровень грунтовых вод достаточно низок.
• Когда вокруг дома делается водоотводный дренаж.
• Когда делается утепленная отмостка вокруг здания.
• Когда возводимое строение достаточно легкое и подвижное (к примеру каркасный дом, баня из бруса, теплица).

Если вы решите выбрать такой вид фундамента под свою постройку, постарайтесь избежать ошибок при его планировке, учтя все вышеперечисленные обстоятельства. Ведь мелкозаглубленный ленточный фундамент обладает несомненным плюсом: он достаточно прочен и относительно дёшев.

Свайно ленточный фундамент.

На самом деле, такой вид фундамента не является ленточным. Правильное название свайно-ленточного фундамента это свайно-ростверковый фундамент. И именно в таком виде: сваи плюс ростверк, его и надо делать. Но наши некоторые умельцы, делают так как им проще. Заливают сваи и ленту фундамента прямо по земле или неглубоко ее заглубив. В результате зимой, эту ленту и сваи выпирает из земли. В пустоты под сваями попадает грунт и весной, когда земля возвратит фундамент на место, он будет перекошен или треснет. Мы не рекомендуем вам делать свайно-ростверковый фундамент таким образом. Между ростверком и грунтом обязательно должен быть достаточный промежуток на расширение земли от морозного пучения.

Заглубленный ленточный фундамент.

Ну и наконец, самый часто заливаемый вид фундамента – заглубленный. Его глубина заложения должна быть больше точки промерзания грунта. Выполняется либо в виде монолитной железобетонной ленты, либо делается из ФБС бетонных блоков, которые ставятся на бетонную армированную подушку. Поверх кладки из таких блоков выполняется армопояс, для скрепления фундамента в единое целое.

Гидроизоляция

Гидроизоляция — важная и ответственная процедура, имеющая два вида:

• Горизонтальная. Установка изолятора под ленту и на ее верхнюю поверхность для исключения возможности капиллярного впитывания влаги из нижних слоев грунта и сверху, от стекающей со стен или дождевой влаги.
• Вертикальная. Наносится на боковые стенки ленты с внешней и внутренней стороны.

Существует несколько видов вертикальной гидроизоляции:

• Пропитка.
• Рулонная изоляция.
• Жидкие составы.

Традиционно использовался горячий битум, но на сегодня актуально применение готовой мастики. Пропитки прекращают поглощение бетоном влаги, но они используются сравнительно недавно и не успели завоевать популярность.

ОБРАТИТЕ ВНИМАНИЕ!
Гидроизолированная лента полностью покрыта слоем изолятора, что отсекает возможность контакта с влагой в любой точке поверхности.

Материалы

Ленточная часть фундамента возводится из арматуры с бетоном. Подземные столбы могут быть выполнены из различных наборных или цельных материалов, каждый из которых имеет свои особенности.

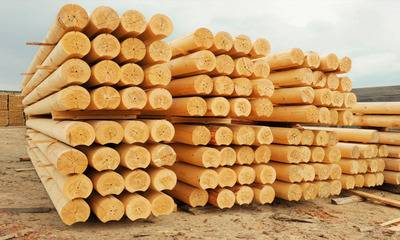

Дерево

Деревянные столбы недорого стоят, их легко устанавливать, при этом они повышают теплосберегающие свойства фундамента.

Но дерево недолговечно.

Даже если использовать балки из дуба, предварительно обработав их качественными составами, защищающими древесину от воздействия влаги и вредителей, они прослужат максимум 30 лет.

Кирпич

Кирпич может быть использован при возведении ленточной части конструкции. Нередко его применяют для сооружения столбов. Преимущество кирпича в его экономичности, долговечности и простоте применения.

Выкладывать столбы из кирпича можно не имея квалификации строителя. Главное – правильно смешать цементный раствор, чтобы в процессе эксплуатации столбы не рассыпались на отдельные кирпичи.

При создании подземной опоры здания можно применять только такой кирпич, который не впитывает влагу. Подходит силикатный или полнотелый керамический.

Бетон

Бетон является основным материалом для сооружения ленточной части.

В качестве столбов используется заливка бетоном армированного каркаса. Наружной стенкой бетонного столба может послужить труба из влагостойкого материала.

Бетонные столбы самые надежные и прочные. Но их возведение – достаточно трудоемкий процесс, требующий применения специального строительного оборудования.

Трубы

Трубы для столбов основания могут быть из:

• пластика;
• бетона;
• асбеста;
• железа.

Пластик подходит только для маленьких легких построек. Асбестовые трубы достаточно прочные, но недолговечные – служат около 60 лет. Металл тоже прочен и надежен, но требует обустройства надежной гидроизоляции.

Набивные и буронабивные столбы

Набивной столб – это свая, получаемая путем заливания бетоном предварительно подготовленной скважины. Буронабивной столбы сооружаются путем бурения и заливки скважины.

Такой вариант фундамента отличается повышенной прочностью, износостойкостью, сопротивляемостью внешним воздействиям.

Является не самым экономичным вариантом возведения столбчато-ленточного фундамента.

Бутовый камень

Бутовый камень может быть использован как для сооружения столбов, так и для обустройства ленточной части. Выкладывать столбы из этого материала непросто.

Нужно тщательно подбирать камни, использовать надежную связку с применением армирующих элементов. Использование бута для ленточного основания более рационально. Он выполняет функцию наполнителя, связанного цементной смесью.

Опоры из натурального камня прочны и надежны. Могут выдерживать габаритные постройки из легких материалов. Но если при создании бутового фундамента нарушается технология, прослужит он недолго. Сам камень сохранится, но кладка будет постепенно разрушаться.

Этап 4. Заливка бетона

Самый ответственный этап – непосредственная заливка фундамента. Его также можно разделить на несколько стадий:

1. Подготовка смеси. Если вы укладываете фундамент собственноручно, наверняка и бетонную смесь решите готовить самостоятельно. Сложного в этом ничего нет. Главное – купить качественные расходные материалы: сам бетон, щебень и песок. Желательно, чтобы последний был крупной фракции – он лучше сцепляется. Смесь изготавливается из бетона, песка и воды в пропорции 1:3:1. После тщательного перемешивая к составу добавляются 5 частей щебня.
2. Заливка смеси. Когда состав тщательно вымешан, можно заливать его в подготовленные траншеи. Чтобы при застывании фундамента не образовались воздушные камеры, бетон нужно уплотнить после укладки. Это можно делать как вручную – с помощью деревянной трамбовки, так и посредством специального вибропресса. Состав нужно заливать не за один прием, а по мере его утрамбовки. В процессе высыхания бетона регулярно проверяйте его уровень.
3. После окончательного застывания фундамента засыпьте оставшиеся прослойки между траншеями фундамента землей и утрамбуйте ее.

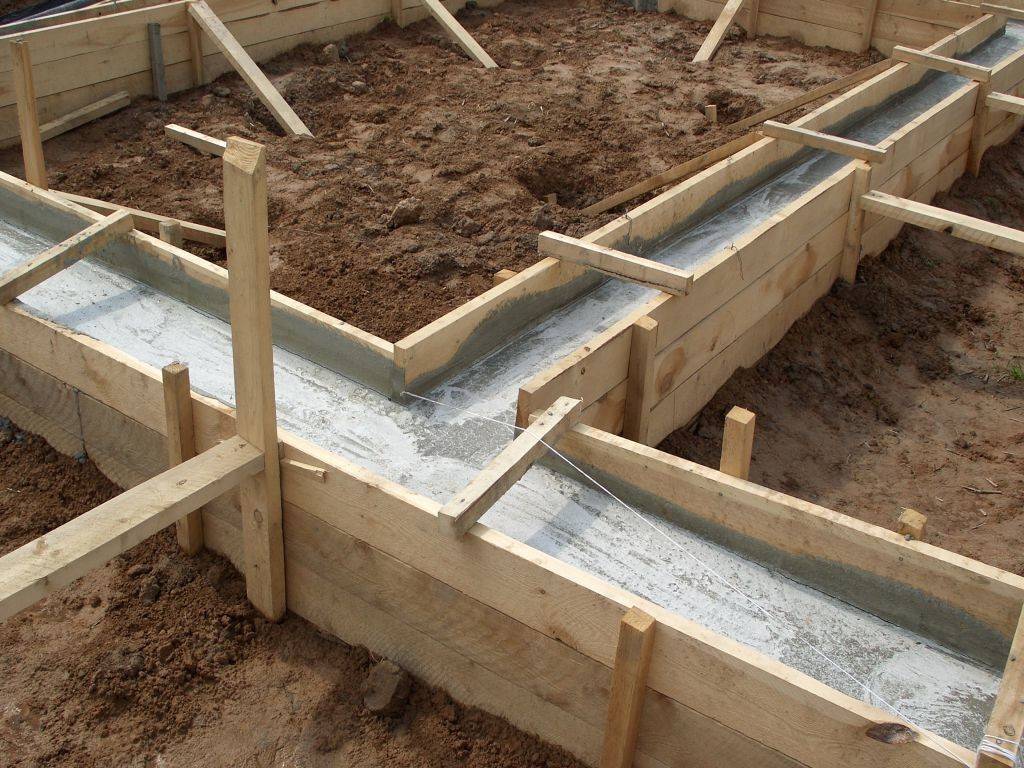

Заливка бетона

Как видим, обустроить своими руками мелкозаглубленный ленточный фундамент действительно не составляет труда. Придерживайтесь общей технологии и следуйте правилам монтажа, которые уже давно вывели профессиональные строители, – соблюдение этих двух условий приведет вас к положительному результату, даже если вы впервые занимаетесь заливкой фундамента.

Что такое заглубленный ленточный фундамент

Ленточное основание заглубленного типа представляет собой монолитную или сборную ленту из железобетона (или Ж/Б блоков), возведенную в траншее, имеющей глубину ниже уровня зимнего промерзания почвы. Это самый главный признак, отличающий данную группу оснований от остальных разновидностей.

Смысл состоит в том, что основание траншеи находится ниже точки, на которой происходит граница льда и незамерзшей воды в холодное время года. Это исключает возможность появления под лентой нагрузок пучения, возникающих в верхних слоях грунта.

Замерзая, вода расширяется, образуя выталкивающие или деформирующие нагрузки. Заглубленный фундамент опирается на никогда не замерзающие слои грунта, испытывая гораздо меньшие нагрузки по боковым сторонам ленты, которые можно существенно снизить, используя обратную засыпку из проницаемых для влаги материалов.

В результате имеется прочное и неподвижное основание, способное выдерживать большие нагрузки, ограниченные только несущей способностью грунта.

Для чего нужно заглублять фундамент

Применяют заглублённый ленточный фундамент на участках с нестабильными грунтами: средне — и сильнопучинистые.

А также заглубление основания используют при строительстве массивных здания, например: дома с подвалами, цокольными этажами и подземными гаражами. За счёт заглубления на 2–3 метра от нулевого уровня земли, основание способно выдержать тяжёлые стены сооружения. Поэтому такой тип фундамента, выбирают при строительстве загородных домов из шлакоблока, газобетона, пеноблоков и кирпича.

Таблица пучинистости грунтов

Рассчитать заглубление фундамента нетрудно, отталкиваясь от следующих факторов:

• тип почвы и его рельеф на участке;
• глубина промерзания и расположение грунтовых вод;
• масса сооружения.

Причины неравномерной усадки:

• вспучивание в зимний период;
• небольшая плотность (неоднородность грунта);
• большая нагрузка от строения.

Технология выполнения мелкозаглубленного ленточного основания

Как сделать мелкозаглубленный ленточный фундамент? Как и все типы фундаментов, мелкозаглубленный выполняется в несколько этапов, последовательность которых необходимо соблюдать, чтобы получить качественное прочное основание.

Подготовительные работы

В первую очередь на месте строительства, выполняют подготовку площадки для возведения фундамента. Для этого весь строительный мусор убирают с участка, а также в некоторых случаях снимают верхнюю часть грунта (около 10-15 см). Затем приступают к разметке территории. Для этого по углам будущего фундамента устанавливают колышки и между ними натягивают леску или веревку. Точно таким же образом отмечают внутренние углы ленты. Правильность разметки проверяют диагоналями.

Когда разметка полностью окончена, необходимо приступать к рытью траншеи. Ее глубина обычно не превышает около 50 см и ширина около 60-80 см. Роют ее обычно самостоятельно, поскольку привлечение техники для этого является нецелесообразным.

Закладка подушки

По завершению обустройства траншеи под фундамент, необходимо приступить к закладке подушки под него, которая снизит воздействие грунта на основание. Для этого в первую очередь нужно уплотнить грунт на дне траншеи, после чего засыпать слой песка. Обычно это около 15 см.

Песок также лучше хорошо утрамбовать, после чего на него высыпать слой гравия около 10 см, поверх которого укладывается слой геотекстиля или рубероида.

В случае если необходимо утеплить основание фундамента, рекомендуется воспользоваться несъемной опалубкой из пенополистерола.

Установка опалубки

После закладки подушки на дно траншеи, приступают к установке опалубки. Она может быть изготовлена из самых разных материалов, и наиболее практичной и популярной, является деревянная опалубка из струганных досок, которые сбиваются в щиты нужной величины

Важно чтобы шляпки гвоздей или саморезов, с помощью которых доски скрепляются в щиты, были с внутренней стороны, чтобы обеспечить максимальную гладкость внутренних стенок основания

Устанавливается опалубка по всему периметру ленты с внутренней и внешней стороны. Закрепляются щиты при помощи распорок и кольев, которые вбиваются также по всему контуру.

При установке опалубки рекомендуется проверять горизонтальность и вертикальность установленных щитов, поскольку от этого зависит геометрическая правильность фундамента.

Рекомендуется все опалубочные элементы изолировать толем либо каким-либо другим методом от влаги, которая есть в бетонном растворе.

Армирование ленты

После установки опалубки обычно выполняют армирование фундамента, поскольку без данного этапа просто не обойтись, так как использование арматуры значительно повышает прочность конструкции в целом.

Как правило, армирование происходит следующим образом:

• На дно траншеи укладывается продольная арматура в несколько рядов (обычно достаточно уложить 2-3 арматуры).
• К ней привязываются вертикальные и перпендикулярные пруты по всему периметру с расстоянием между собой около 50-100 см.
• Далее выполняется верхний пояс арматуры точно таким же образом, как и нижний. В вертикальной арматуре привязывают продольные перпендикулярные пруты.

Фото правильного армирования можно увидеть ниже.

Крайне не рекомендуется использовать сварку для армирования, поскольку в месте сварки арматура теряет свои свойства и значительно быстрее может прийти в негодность. Кроме того, рекомендуется отступать со всех сторон на 5 см от стенок при укладке арматуры. Это позволит полностью утопить арматуру в бетон.

Заливка бетона

Как правило, фундамент рекомендуется заливать за один раз, однако в случае если бетон делается самостоятельно, то можно его заливать в несколько слоев, при этом важно:

• Первый слой бетона распределить по всему периметру фундамента.
• Проткнуть его в нескольких местах прутком, чтобы исключить образование воздушных пустот.
• Заливать каждый последующий слой бетона еще до момента схватывания предыдущего.
• Последний залитый слой бетона нужно выровнять и разгладить с помощью правила и посыпать сухим цементом с помощью сита. Это позволит избежать образования трещин на поверхности.

После заливки бетона, его оставляют на месяц, поскольку полное созревание происходит в течение 28 дней.

Ленточный фундамент для дома: глубина заложения

Этот вопрос должен стать самым важным при проектировании конструкции. Заглубленный ленточный фундамент опирают так, чтобы его подошва находилась на 20—30 см ниже отметки промерзания. Только так удается уберечь здание от неравномерных деформаций при морозном пучении.

Высота ленточного фундамента при этом зависит от климатических особенностей местности. Глубина промерзания определяется по формулам. Но при упрощенном расчете габаритов опорной части можно использовать готовые таблицы, разработанные для разных городов страны.

Глубина промерзания грунта по городам

Мелкозаглубленная конструкция ленточного фундамента предполагает его заложение на расстоянии 70—100 см от уровня поверхности

При этом важно помнить, что такой вариант имеет меньшую несущую способность и не устойчив к силам морозного пучения

Перед тем как начать бетонирование под свой дом, нужно внимательно подобрать глубину опирания подошвы. При этом контролируют не только промерзание, но и УГВ. Общее правило: вода не должна находится ближе, чем на 20 см к основанию здания.

Фундаменты малоэтажных зданий обычно не нуждаются в подробном расчете. Все величины назначают на глаз. В этом случае велика вероятность перерасхода средств. Но если есть возможность, лучше обратиться к специалистам, которые точно подберут заложение, ширину и армирование. Если такой возможности нет, пользуются минимальными значениями:

• высота в зависимости от промерзания почвы;
• ширина в зависимости от того, какая ширина у стены (величина для фундамента принимается не меньше, а лучше на пару сантиметров больше);
• рабочее армирование диаметром от 12 мм;
• хомуты диаметром от 6—8 мм.

Стоимость работ

Стоимость мелкозаглубленного ленточного фундамента можно рассчитать по кубометрам, в среднем это выходит 15 тысяч рублей за 1 куб/м, или 3 тысячи рублей за погонный метр. Стоимость устройства мелкозаглубленного ленточного фундамента включает в себя:

• земляные работы – выкапывание ленты;
• укладка песчаной подушки – 200 мм;
• монтаж опалубки;
• установка арматурного каркаса;
• заливка бетонной смеси;
• дренаж для мелкозаглубленного фундамента – на пучинистых грунтах;
• демонтаж опалубки.

Это рассчитывается в случае, если устройство мелкозаглубленного ленточного фундамента заказывается в профессиональной организации. В расчеты следует включить стоимость арматуры — диаметром 12 мм, стоимость песка и доставку материала. Для качественной гидроизоляции мелкозаглубленных оснований используют армированный стеклоизол с битумными мастиками горячего применения.

Плюсы и минусы

К достоинствам мелкозаглубленной ленты принято относить:

• Надежность и прочность основания.
• Уменьшенные объемы трудозатрат, в частности — земляных работ.
• Расход стройматериалов уменьшается почти в три раза.
• Возможность выполнения всех работ своими руками.

Присутствуют и недостатки:

• Существуют ограничения по весу и количеству этажей постройки.
• Необходимо обустраивать дренажную систему, особенно при строительстве на пучинистых грунтах.
• Перед строительством необходимо произвести тщательное обследование геологической обстановки на участке.

Зависимость от типа грунта свойственна практически всем типам фундаментов, поэтому к серьезным минусам следует относить только неспособность нести тяжелые и крупные здания.

Виды ленточного фундамента

Перед тем как сделать ленточный фундамент своими руками, стоит изучить его конструктивные особенности. В зависимости от используемой технологии, лента бывает двух типов:

• монолитная;
• сборная.

а – монолитный; б – сборный

Монолитный ленточный фундамент станет более выгодным вариантом при частом строительстве. Сборная же технология чаще используется для массовой застройки. Это вызвано тем, что для монтажа применяют бетонные блоки и железобетонные фундаментные плиты заводского изготовления. Такие конструкции в среднем имеют длину 1—2 метра и весят от пары сотен килограмм до пары тонн.

Устройство ленточного фундамента из блоков становится невозможным без аренды грузоподъемной техники: башенный или автокран. Это существенно удорожает строительство. Кроме того, на небольшом участке возникает проблема размещения механизмов.

Заливка ленточного фундамента позволяет избежать дополнительных затрат. Этот вариант рационален при возведении дома своими руками. Для выполнения работ достаточно будет нескольких человек.

По конструкции лента бывает трех типов:

• глубокозаглубленный ленточный фундамент;
• мелкозаглубленный;
• незаглубленный.

Первый вариант подойдет при строительстве зданий на любых основаниях. В этом случае есть возможность сделать подвал или техническое подполье для инженерных коммуникаций. Устройство ленточного фундамента мелкозаглубленного типа рассматривается для небольших построек и в случае залегания на участке непучинистых грунтов с хорошей прочностью (крупнообломочные, средние или крупные пески).

Незаглубленная лента используется только для вспомогательных построек. На нее можно поставить беседку или навес. Грамотно подобранный тип фундамента станет залогом успеха всей работы.

Что такое мелкозаглубленный фундамент?

Само название уже очень точно определяет характеристики этого типа фундамента: он зарыт в землю, но плоский, а не глубокий. А если это серьезно, то средняя глубина такого фундамента составляет 50 см, что действительно неглубоко, и вполне возможно вырыть траншею самостоятельно, без привлечения труда и оборудования извне.

Это армирующая стальная лента, на которую затем крепятся наружные и внутренние стены. Наилучшие условия для использования неглубоких фундаментов — неплодородные почвы и низколежащие сооружения из нетяжелого материала, в том числе:

1. Профильные балки, каркасные конструкции;
2. Ячеистый бетон — глиняный кирпич, пенобетон и т.д…………………………………………………………………………………………………………………………………………….;
3. Легкая кладка.

Поскольку такой фундамент в большинстве случаев находится выше точки замерзания грунта, необходимо учитывать бездну грунта и обеспечить укладку соответствующей подушки. Более подробную информацию можно найти в нашей статье о технологии такой подушки для фонда.
