Изготовление и монтаж металлической печи для бани собственными силами

Выбор материалов и инструментов

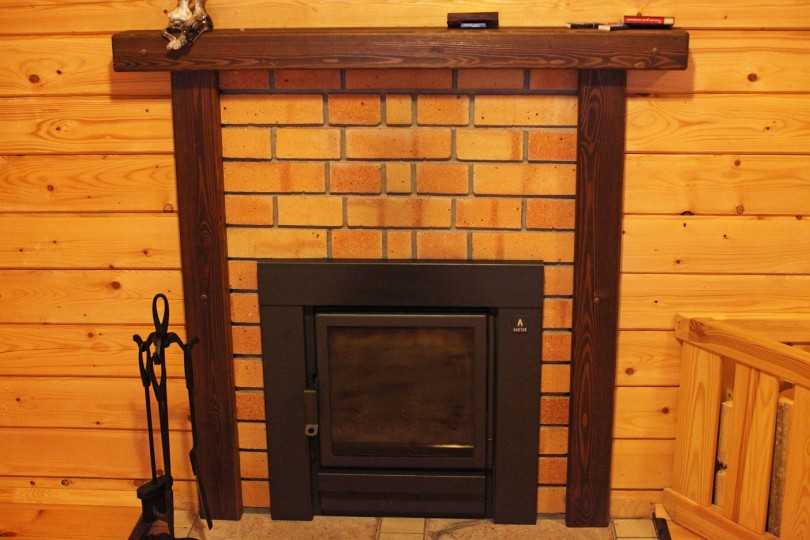

Инструменты для создания портала подбираются под каждый материал индивидуально. Это обычные плотницкие приспособления для разрезания и обработки дерева, камня и гипсокартона: болгарка, шуруповерт, мастерки, молоток и другие.

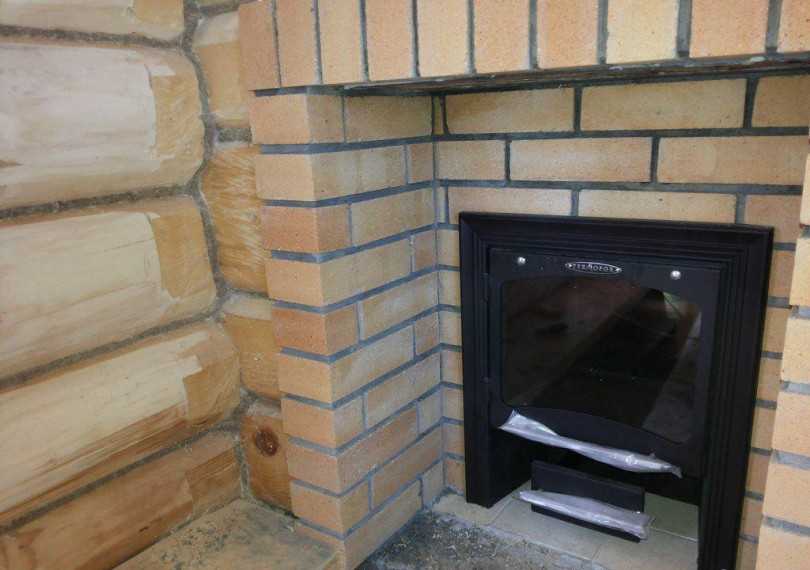

Наиболее распространенным является кирпичный портал для банной печи. Он выглядит красиво и сдержанно, всегда вписывается в интерьер бани. Если вы любите классику или минимализм – это отличный вариант.

Можно использовать красный кирпич при строительстве портала для банной печи . Он более теплоустойчивый, чем другие виды. Возможно также использование силикатного и керамического кирпичей.

Такой предмет выполняет еще и защитную функцию. Ведь нагретая металлическая печь может обжечь даже на расстоянии. А если пространство в бане небольшое, это становит угрозу для людей. Для личной безопасности такая рамка будет необходима.

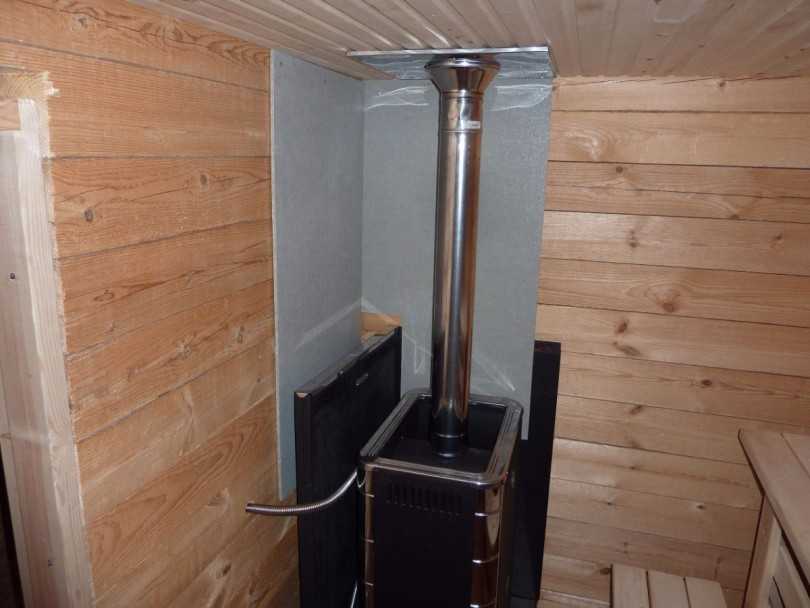

Основные правила установки печей в бане

Правильная установка печи в бане требует неукоснительного исполнения основных правил установки. Большей частью они касаются безопасности эксплуатации.

Их несколько:

Скрупулезное выполнение правил пожарной безопасности. Всем известно, что именно печи являются основной причиной возгорания

Особое внимание следует уделить стыкам трубы с потолком и крышей строения. В случае если вы планируете установить электрическую каменку, следует также позаботиться об электробезопасности. Проводка должна выдерживать максимальную нагрузку в течение долгого времени и быть проложена в сухих местах

Проводка должна выдерживать максимальную нагрузку в течение долгого времени и быть проложена в сухих местах.

Правила написаны не для того, чтобы их нарушать

Общая электропроводка в бане должна с запасом выдерживать общий ток потребления от всех электроприборов.

1. Металлические банные печи, от которых идет сильное излучение тепла, следует обкладывать кирпичом.
2. При небольшой площади парной следует выбирать печи с экраном либо устраивать ограждение, чтобы избежать ожогов от прикосновения к нагретым частям каменки.

Декоративная отделка

Печь в бане является не только источником тепла, пара, повышенной опасности, она может быть и украшением помещения.

Если вы заботитесь лишь о сохранности печки, то её достаточно покрасить современной краской для защиты металла от коррозии. Использование термостойкой эмали на основе кремнийорганических красок не отличается от обычных эмалей, но предохраняет металл при температуре до +800 градусов. Металл обезжиривается, а затем наносится краска. После высыхания первого слоя наносится следующий слой. Рекомендуется покрыть краской и те металлические элементы, которые будут прикрыты кирпичом и изоляцией.

Отделка печи в бане может выполнять чисто декоративную функцию в виде кованых украшений и дополнительных элементов декора самой печи. Можно использовать термостойкие краски различных цветов с эффектом старины. Также декорирование может использоваться и для устранения повышенной опасности банной печки.

Печь можно обложить кладкой из красного кирпича (ранее мы уже рассматривали этот способ), но кладка с боковых сторон может быть декоративной, в виде сетки. Со стороны топки печь может закрыть экран из кованых элементов или просто красивой сеткой, закрепленной в раме.

Ее можно закрыть красивым кожухом, также покрытым термостойкой краской, понравившегося вам цвета.

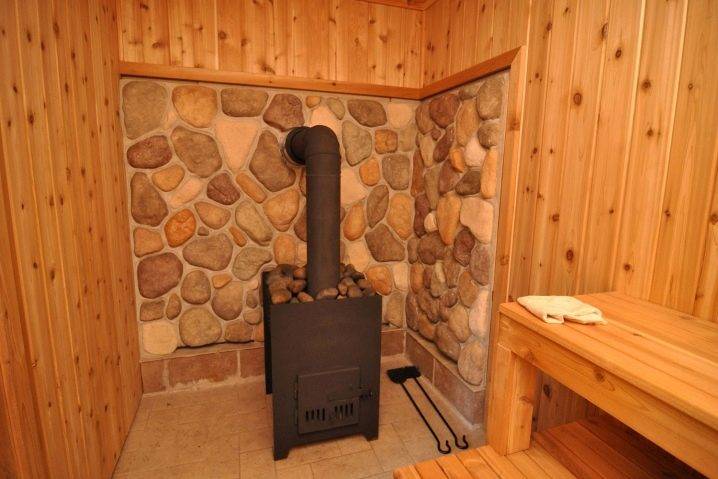

Эффектно будет смотреться печь, облицованная термостойким камнем, это придаст не только благородный вид вашему изделию, но и улучшит качество самой печки.

Декоративная отделка вашей печки в бани зависит только от вашего желания, вкуса и размера кошелька.

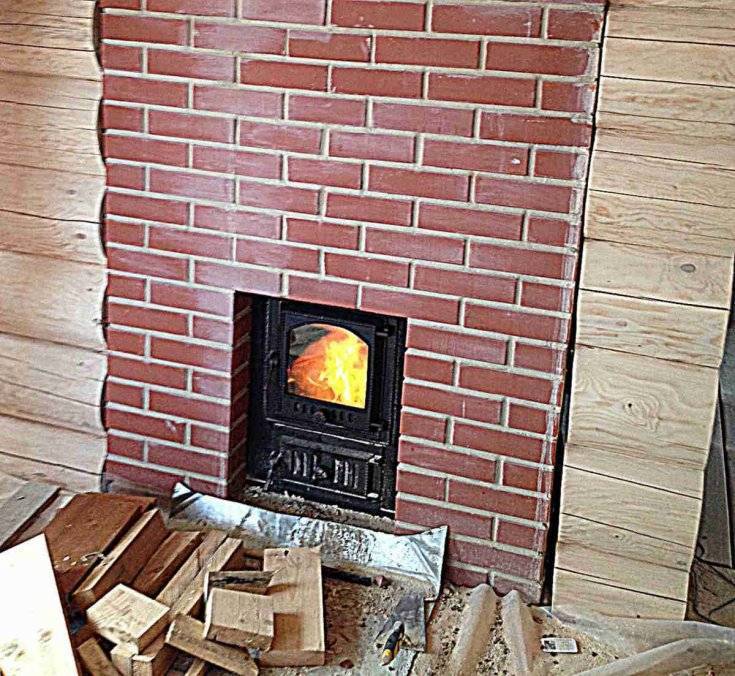

Печь с выносным топливным каналом

Рассмотрим монтаж заводской печки-каменки с выносным топливным каналом, как нельзя лучше подходящей для деревенской бани.

Стандартная инструкция предполагает следующие этапы работ:

• обустройство проема в стене;
• термоизоляцию печки;
• огнезащиту стен;
• установку дымоходной конструкции.

Площадка вблизи конструкции покрывается глиной, цементным раствором или жидким стеклом. На это основание уже допустимо ставить печку. Место для печки точно согласовывается с направлением дымохода. В стене, рядом с определенным для нее местом подготавливается проем. Он должен быть больше размеров зольника.

Поверхность стены защищается минеральной изоляцией насыпного типа. Теплостойким материалом отделывается стена, примыкающая к корпусу печки. В каркасных банях, а также в конструкциях из бруса область примыкания выкладывается кирпичом. Поверх кладки наклеивается термозащитная плитка. Для закрепления печи используются специальные петли, прикрученные анкерами.

Идеальный дымоход не должен иметь поворотов и колен, а первые метры обязательно из жаропрочной стали. Для трубы желательно наличие корпуса из теплоизолирующего материала. Стандартная прямая труба выводится через крышу. Поэтому в кровле, в отведенных точках, подготавливаются монтажные проемы. Пространство около нее заполняется минватой и асбестовым листом. Труба закрывается кожухом.

В целом, при правильном подходе, монтаж печки займет два-три рабочих дня. Однако воспользоваться можно будет не менее чем через семь дней. Надо, чтобы кладка под фундамент, защитные системы получили необходимую степень надежности. Заполнение камнями каменки возможно только через 14 дней. За этот период постамент под печью даст положенную усадку.

Фото готовых устройств из железа

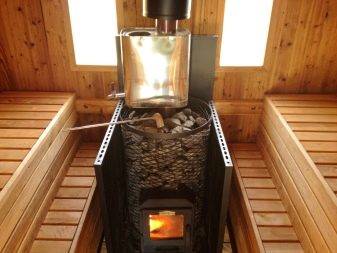

Фото 3. Печь для бани, сделанная своими руками. Выполнена по вертикальной схеме, дополнительно оснащена баком для воды.

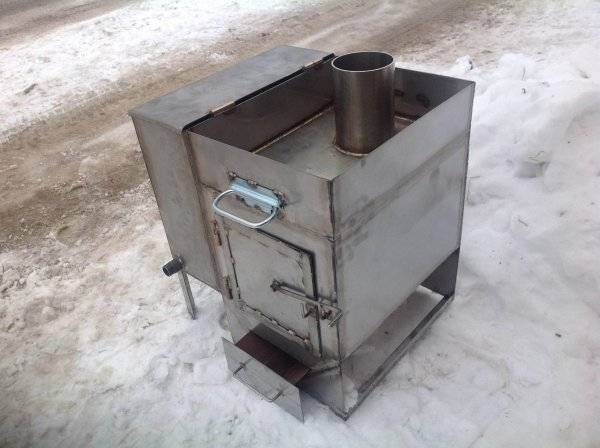

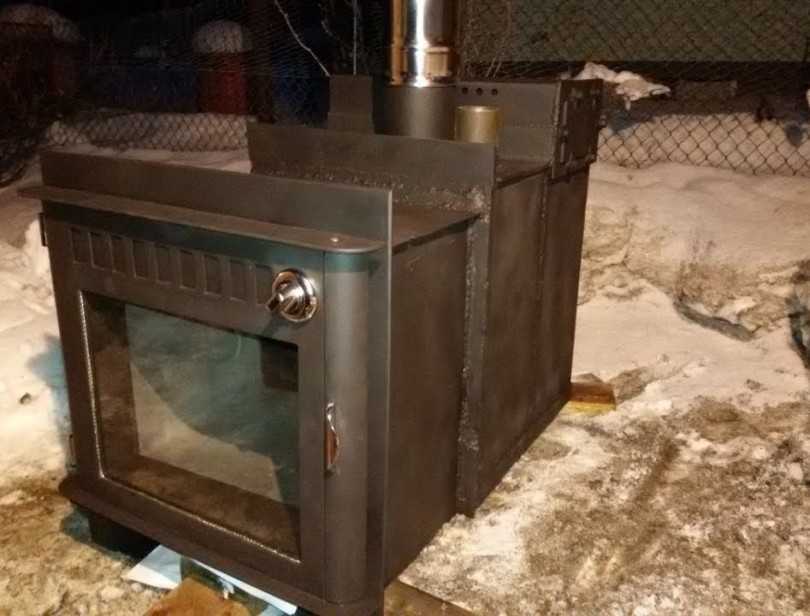

Фото 4. Печка для бани, изготовленная из металла, с выносной топкой. Также имеет бак для нагрева воды.

Фото 5. Горизонтальная металлическая печка для бани. Находится на кирпичном постаменте, что предотвращает возгорание окружающих поверхностей.

Укладка камней

Эффективность работы самодельной банной печи во многом будет зависеть и от камней – правильности их подбора и выкладке в каменке.

Даже на небольшую печку требуется никак не меньше 50-килограммовой укладки, но все же лучше для семейной бани ориентироваться  на 80 — 100 кг.

Булыжники лучше подбирать округлой формы, ровного серого цвета, без изъянов поверхности (трещин или разломов). Желательно, чтобы камни были различного размера – от 50 до 150 мм.

Гранит для банной печи абсолютно непригоден. Во-первых, его структура неустойчива к частым процессам сильного нагрева с одновременным воздействием пара – очень быстро начнётся разрушение. Во-вторых, гранит всегда содержит слюдяные вкрапления, а они при накаливании способны выделять достаточно токсичные испарения.

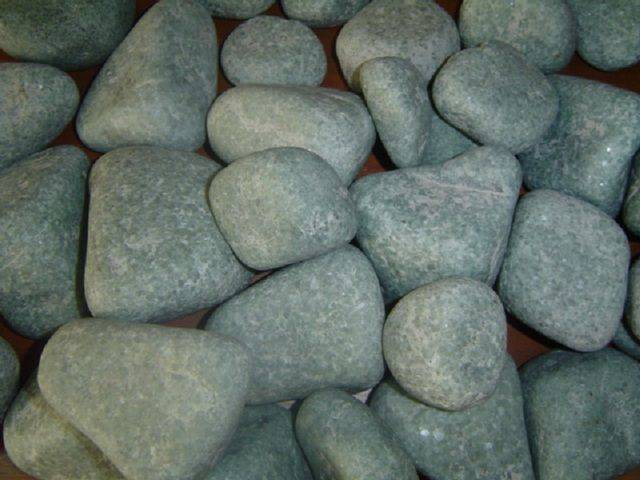

Жадеит — один из лучших вариантов для каменки. Помимо природной красоты, ему приписывают и лечебные свойства

Лучшими материалами, помимо обычного природного булыжника, считаются талькохлорид, базальт или жадеит. Такие камни различного размера можно приобрести в специализированных магазинах.

Очень важно правильно уложить камни. Выкладку начинают с таким расчётом, чтобы внизу оказались самые крупные, массивные из них

Они не будут препятствовать прохождению жара к расположенным выше и создадут мощный запас тепла. Затем выкладываются камни средней величины, и лишь в самом верху – небольшие по размерам.

Такой порядок обеспечит верхнему слою камней нагрев до температуры в 300 – 400 º — именно то, что нужно для сухого пара. При попадании воды на хорошо прогретые камни испарения происходит буквально мгновенно си сопровождается характерным треском.

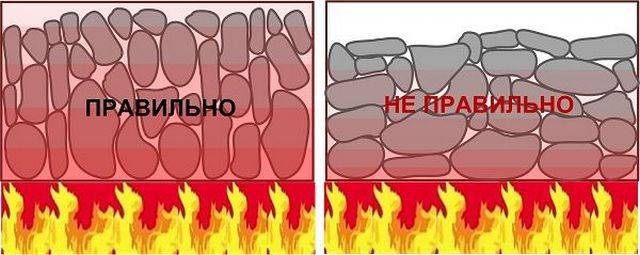

Схема правильной укладки камней

Если камни приплюснутой формы, то при их укладке обязательно учитывается и их пространственная ориентация. Длинной стороной они должны быть расположены вдоль основного потока тепла, иначе произойдет своеобразное «запирание», когда нижние камни будет перегреваться, а верхние не дойдут до требуемого температурного режима.

Пренебрежение правилами укладки камней резко снизит общий оздоравливающий эффект бани. Пар очень быстро начнет «тяжелеть», и хотя, возможно, общая температура в парилке значительно не уменьшится, пребывание в ней станет приносить больше вреда, чем пользы – в переувлажненном помещении попросту становится нечем дышать.

Видео: как правильно укладывать камни в банную печь

https://youtube.com/watch?v=9iO1yuYXCu8

Итак, печь для бани своими руками – задача вполне выполнимая, если при изготовлении учитывать все технологические нюансы, а при установке соблюсти установленные требования безопасности. Зато самостоятельно изготовленная печка не только поможет сэкономить достаточно значительную сумму, но и станет предметом гордости хозяина, когда появится возможность пригласить в баню своих друзей.

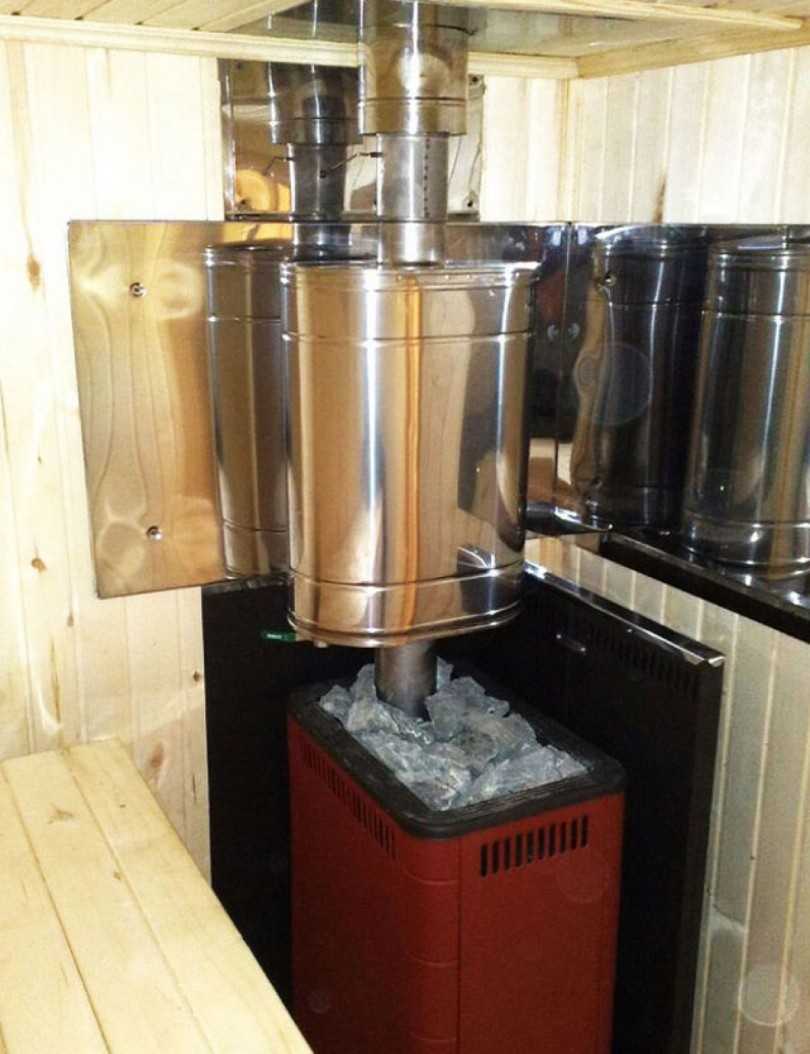

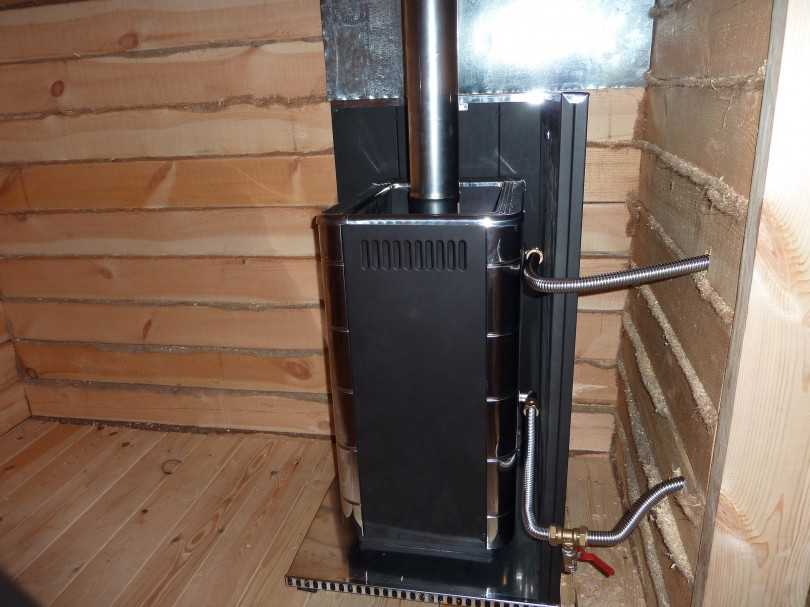

Установка навесного бака и теплообменника

В отсутствие на даче горячего водоснабжения актуальным становится автономный нагрев воды. В бане котел не нужен, печка вполне может справиться с нуждами моечной и отопления.

О том, какие есть варианты, можно прочитать в статьях: про печи с баком и про печи с теплообменником.

Установить выносной бак, связанный с теплообменником в печи, можно следующим образом:

1. Выберите место так, чтобы бак висел выше печки. Конкретная высота связана с углом наклона труб.
2. Не стоит крепить бак непосредственно на стену. Сделайте обрешетку из реек и крепите его на нее.
3. Помимо верхнего крепления можно снизу прикрутить кронштейны.
4. У бака три или четыре патрубка. Два из них свяжут его с теплообменником. Еще один нужен для подачи горячей воды в моечную или отопительную систему.
5. Последний может заменяться отверстием и служит для наполнения бака холодной водой. Если он есть то на нем нужно ставить обратный предохранительный клапан.
6. С теплообменником бак связывается с помощью стальных гофрированных или медных труб, которые присоединяются с помощью фитингов.
7. На одной из труб нужно предусмотреть кран для полного слива воды.
8. Теплообменник размещается внутри или снаружи печи (смотря по конструкции), его штуцеры соединяются фитингами с трубами бака.
9. Если теплообменник самоварного типа, его надевают на монотрубу дымохода, фиксируют герметиком и хомутами.

Иногда владельцы бань не мудрствуя лукаво делают все попроще и это, как ни странно, тоже работает. Посмотрите, как сделана печь с теплообменником в одной бане:

На заметку! Если не получается провести трубы под нужным углом, можно рассмотреть вариант принудительного давления в системе.

Последовательность изготовления печи для бани

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;

Внимание! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством. Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры

Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

• Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
• Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

Важно! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища. Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру

Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

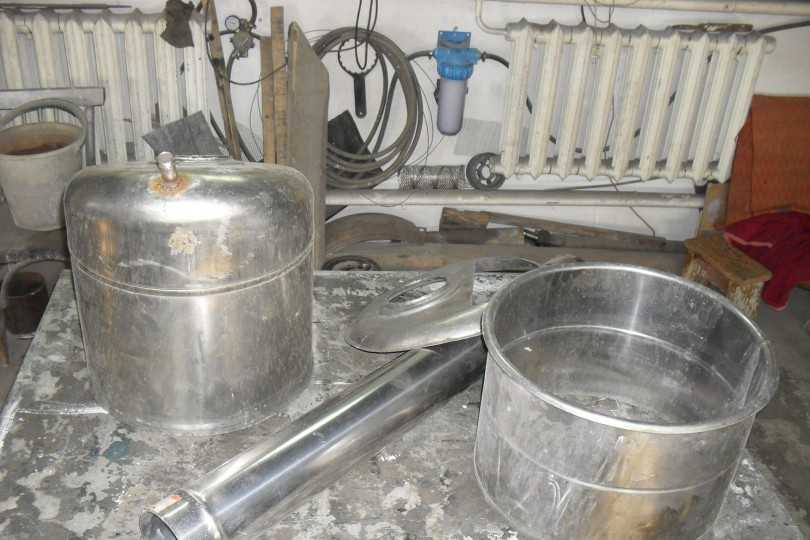

Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

Подготовка печи

Перед тем, как вы займетесь дымоходом, печь уже должна стоять на предназначенном ей месте. Но прежде ее следует первый раз протопить во дворе. Делать это обязательно, потому что при первой топке обычно схватывается и частично выгорает промышленная термостойкая краска. Она немного «дымит» при обжиге и пахнет. Это нормально, так и должно быть.

Кстати, новые камни тоже неплохо было опробовать во дворе – бывает, что и от них идет зловоние, щиплет горло и глаза. Такое лучше пережить на свежем воздухе, а не в парилке.

Соберите печь по инструкции, установите ее на ровное и прочное основание, поставьте какой-нибудь обрезок хотя бы вентиляционной трубы на патрубок дымохода (длина не менее 2 метров) и хорошенько протопите ее один раз. Заодно выясните, есть ли дефекты конструкции, дымит ли она, в общем, познакомитесь.

На заметку! Топите в первый раз нормальными дровами, не мусором, а главное – дождитесь естественного остывания после полного прогорания дров. В этом случае краска правильно полимеризуется.

Особенности установки печи в зависимости от материала

По форме, конструкции печи бывают:

• горизонтальные;
• вертикальные;
• цилиндрические;
• прямоугольные.

Делают их из:

• чугуна;
• металла (сталь, железо);
• кирпича.

Отдельные модели оснащают сеткой для камней, баком для нагрева воды.

Чугунная

Чугун представляет собой сплав металла (железо, графит, углерод). Это экологически чистое и безопасное сырье.

Плюсы чугунной печи:

1. Длительный срок службы – от 30 и более лет.
2. Создание конструкции не предусматривает сварку. Отсутствие швов положительно сказывается на качестве и сроке эксплуатации изделия.
3. Материал обладает высокой устойчивостью к перепадам температур. Ему не страшна деформация.
4. Скорость нагрева. Чугун быстро нагревается, хорошо сохраняет и удерживает тепло. Такая печь способна нагреть большую баню за 2‒3 часа. Одной загрузки топлива хватает до 9 часов обогрева.
5. Устройство собрано из отдельных элементов, соединенных между собой замками. При поломке одну деталь легко заменить.
6. Чугунная печка отлично впишется в любой дизайн помещения.

Из минусов агрегата:

1. Большой вес. Установить одному такую конструкцию не выйдет. Средний ее вес ‒ 200 кг.
2. Подверженность коррозии, поэтому ставить прямо в парной такую печь не рекомендуется.

Любые трещины, повреждения изделия нужно своевременно устранять во избежание пожара.

Печь будет отлично смотреться в предбаннике, комнате отдыха.

Стальная (железная)

Среди владельцев дачных участков, загородных домов металлические печи пользуются большим спросом по причине доступности и низкой цены материала в сравнении с другими видами.

Плюсы металлических печей:

1. Небольшой вес готового изделия ‒ от 80 кг.
2. Под многие модели печей не нужно отдельно заливать бетонный фундамент.
3. Устанавливаться печь будет просто. Справится с этим и один человек.
4. Компактные размеры – она не займет много места.
5. Металл быстро нагревается, отдавая тепло, снижается расход топлива.
6. Корпус полностью герметичен. Риск утечки угарного газа минимален.
7. Доступная цена готовых изделий.
8. Печь можно сделать самому.

Из минусов устройства:

1. Быстрое остывание металла. Для поддержания комфортной температуры в помещениях топить зимой придется постоянно.
2. Сильный нагрев металла пересушивает воздух.
3. Незащищенные перегородками раскаленные поверхности могут стать причиной ожогов.
4. Сталь, железо в условиях постоянной влажности без дополнительной защитной обработки начнут быстро ржаветь.

В банях с деревянными полами следует сделать дополнительную защиту участков вокруг печи, обустроив покрытие из негорючих материалов. Это же касается и изделий на 4 ножках. Пол под ними без защитного настила постепенно продавится.

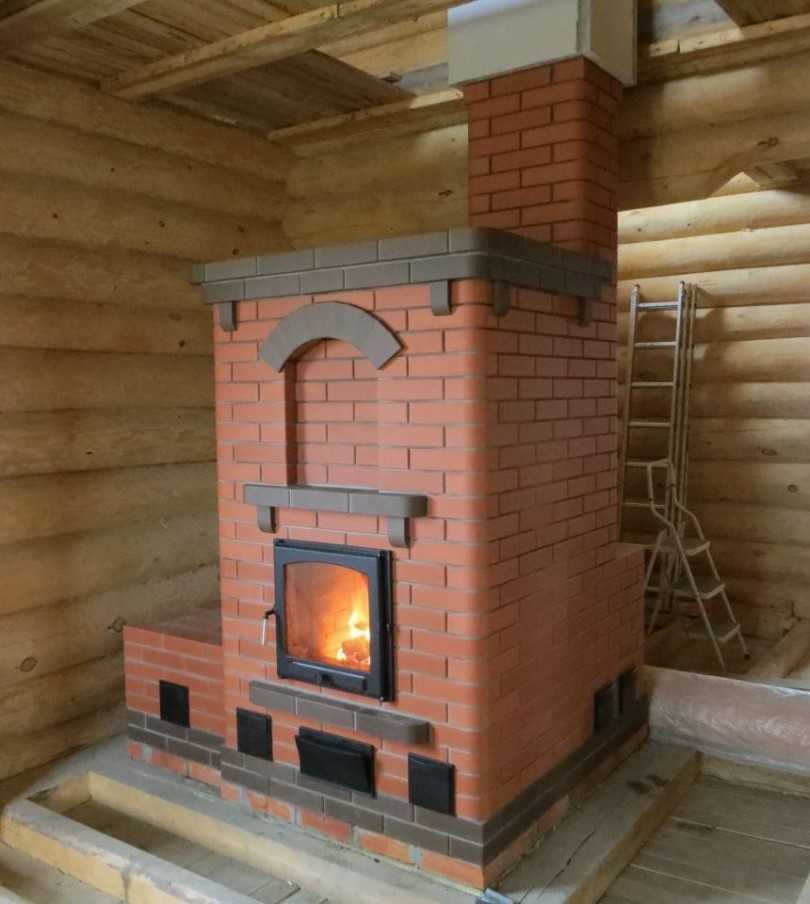

Кирпичная

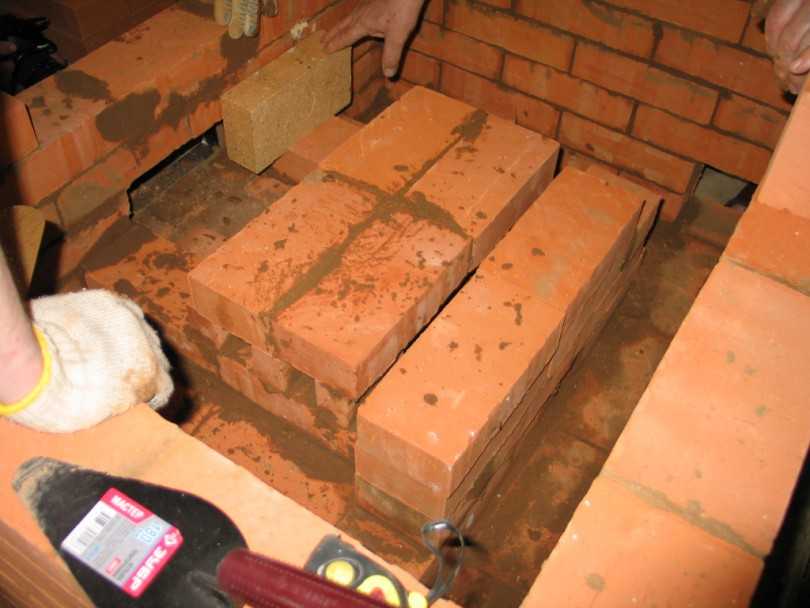

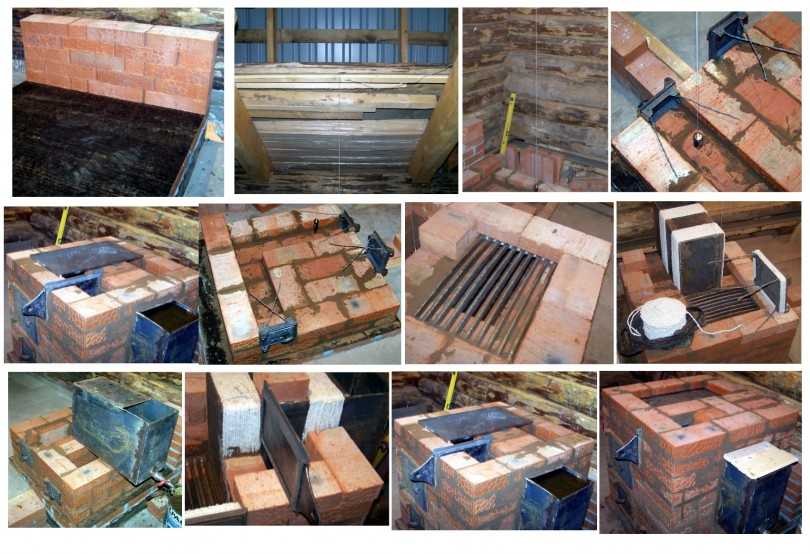

Кладку печи выполняют огнеупорным кирпичом (шамотом), облицовывают готовое изделие керамическим.

Преимущества классической каменки:

1. Долгое сохранение тепла.
2. Пожарная безопасность.
3. Возможность отапливать большие по площади помещения.
4. Вырабатывается мягкий водяной пар.
5. Постройка прогревается равномерно и постепенно.
6. Материал негорючий, устойчив к перепадам температур.
7. Долговечность. Правильно выложенная печь прослужит не одно десятилетие.

Но есть у такой конструкции и минусы:

1. Сложность кладки. Без знаний технологии порядовки браться за возведение не стоит.
2. Высокая стоимость материалов и работ.
3. Большой вес готового изделия требует заливки надежного фундамента.

Данный материал будет полезен:

• Монтаж фундамента под кирпичную печь
• Какой кирпич для печи лучше выбрать

Банная печь из металла: актуальность темы

С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно.

Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара

В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью

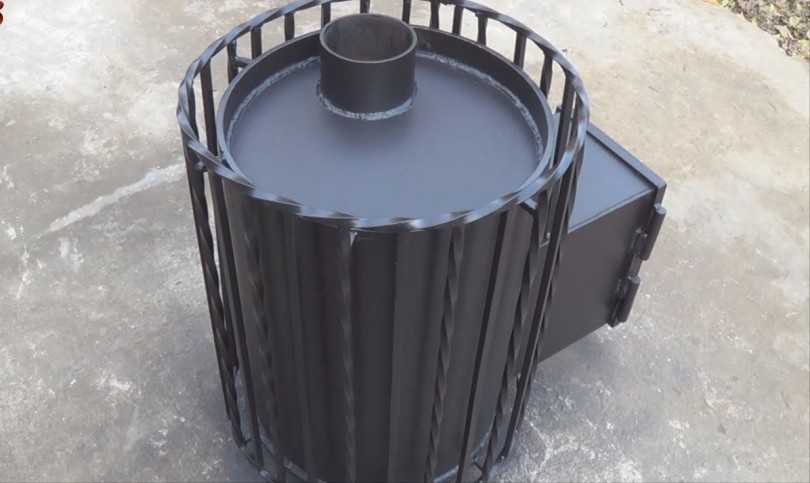

Вертикальный вариант

Сварка вертикальной печи для бани аналогична с горизонтальным исполнением. Отличие состоит в положении отрезка трубы, при котором торцы трубы образуют, в отличие от предыдущего варианта, не переднюю и заднюю стенки, а дно и верх печки.

Порядок работы:

• Отрезают 3 круга, равных диаметру трубы;
• Приваривают 1 круг к торцу трубы, образуя дно печки;
• Вырезают отверстие зольника на 4 см выше дна;
• Из 2 круга сваривают колосник: вырезают в центре отверстие, которое затем закрывают решеткой из наваренных вдоль или поперек прутков. Иногда колосник изготавливают, просто просверливая отверстия в круге;
• Вырезают отверстие под дверцу топки;
• Следующий, 3-й круг, приваривают к верху печки, предварительно вырезав в нем отверстие под дымоход;
• Навешивают дверцы.

Чем отличаются банные печи от печей для сауны

Отличия у данных печей значительные. К примеру, в сауне должна быть температура выше 85 градусов по Цельсию. Влажность не более 15%. Баня обычно имеет температуру до 65 градусов, а влажность составляет до 60%.

Для того, чтобы создать нужные условия в помещении, необходимо использовать разные печи. Отличаются и подходы к их монтажу. К примеру, для обустройства сауны необходимо соблюдать максимальную площадь контактирования корпуса печи и воздуха.

Таким образом, будет создана необходимая среда для циркуляции воздушных потоков. Это необходимо для того, чтобы воздух в сауне за короткий промежуток времени быстро нагрелся.

Для этого достаточно поставить небольшую открытую каменку, которая будет размещаться над топкой. Ее будет достаточно, чтобы камни прогрелись до 250 градусов.

Если есть необходимость, можно сделать футеровку топки. Это обкладывание изнутри топки огнеупорным кирпичом либо установка кирпичного экрана возле печки. это можно увидеть на фото печи для бани, сделанной своими руками.

Предварительное ознакомление с чертежами, схемами и фотографиями даст вам представление о том, как правильно сделать такие конструкции.

Печь каменка – руководство по изготовлению

Предлагаем вашему вниманию 3 распространенных конструкции металлических печек для бани:

• простая горизонтальная печь из баллона, растапливаемая внутри парной;
• каменка из трубы 530 мм с выносным топливником;
• вертикальный банный котел «три в одном».

Первый вариант привлекателен простотой в изготовлении, небольшими размерами и мобильностью. Для самоделки потребуется старый пропановый баллон диаметром 300 или 500 мм и обрезки металлопроката. Второй отопитель отличается дополнительной секцией с дверцей, встраиваемой в проем стены парной, и открытой каменкой. Третья модель – это целый котел, состоящий из трех отсеков – топливника, закрытой каменки и бака для нагрева воды.

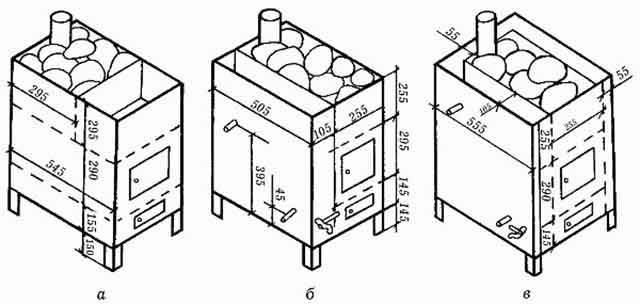

На чертежах — варианты отопительных агрегатов из листового железа

Свариваем простую печку

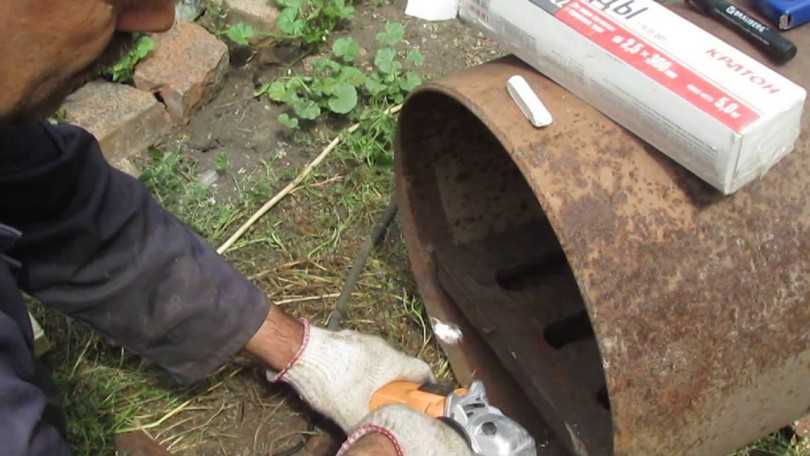

Первое, что нужно сделать, — правильно отрезать крышку баллона по заводскому шву. Для этого открутите рожковым ключом газовый вентиль и наполните емкость водой, после чего можно работать болгаркой.

Сборку отопителя выполняйте по представленному чертежу, соблюдая такой порядок:

1. Вырежьте в торце крышки проемы для монтажа дверок и в корпусе под дымоходный патрубок. Из полос металла сделайте обрамления загрузочной и зольной дверцы, приварите их к проемам.
2. Соберите на сварке колосниковую решетку и поставьте ее на уголки, закрепленные внутри баллона. Приварите отрезанную крышку на место.
3. Изготовьте створки, как показано на фото. Установите их на петли и прикрепите запоры.
4. Приделайте к корпусу ножки и дымоходный патрубок.

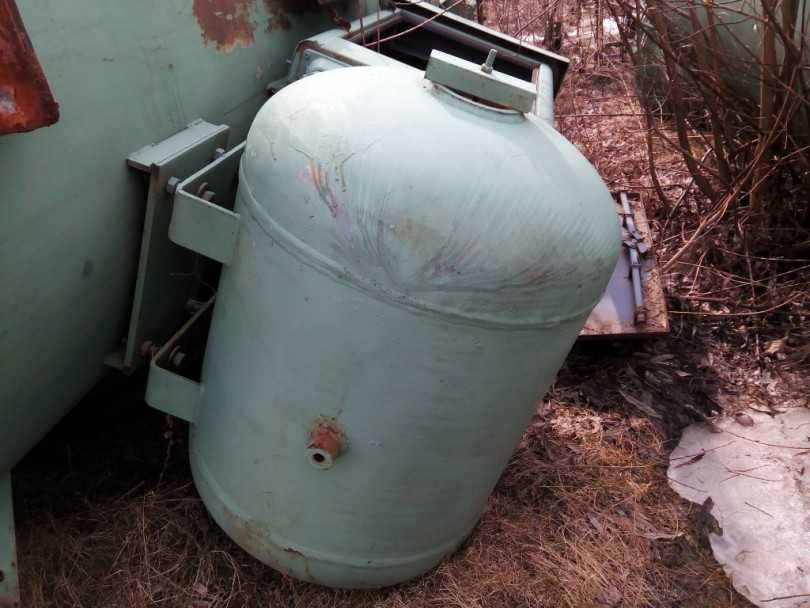

После сборки печка для бани из газового баллона растапливается на улице с целью выжечь всю старую краску. Затем ее можно обезжирить и окрасить заново, используя термостойкий состав серии КО.

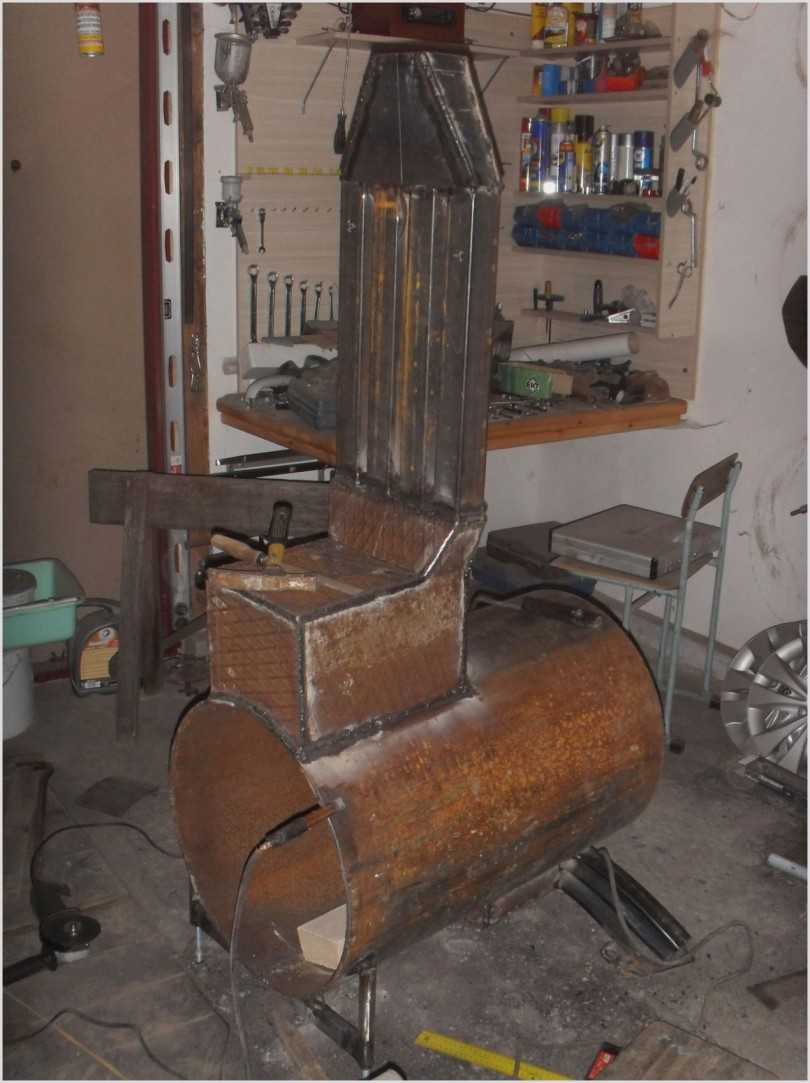

Изготовление агрегата с выносной топкой

Чтобы сделать такую печь, нужно заготовить детали из металла и подрезать трубу в размер, ориентируясь по чертежу:

Дальнейшие работы выполняйте по инструкции:

1. Вырежьте в верхней части трубы отверстие, приварите к нему патрубок дымохода, а снизу топливника — ножки. Поставьте колосники, как описывается в предыдущем разделе.
2. Изготовьте переднюю секцию и сваркой прикрепите ее к топке. К тыльному торцу корпуса приварите глухой диск из металла.
3. Сделайте утепленные базальтовой ватой дверцы с ручками и установите их на место.

Сверху к готовой печке осталось приварить раму для каменки из уголков, обшитых крупноячеистой металлической сеткой. После обжига, окрашивания и монтажа в бане по месту наполните сетку специальными камнями из списка:

• базальт;
• галька речная;
• габбро-диабаз;
• талькохлорит.

Как на практике изготавливается похожая банная печь, подробно рассказывается на видео:

Делаем вертикальный котел

Особенность круглого агрегата, представленного на чертеже – наличие 3 камер – топливной, каменки и водяного бака. Их величина может варьироваться по вашему желанию, например, чем большие размеры топки вы сделаете, тем дольше будет гореть 1 закладка дров. Увеличение каменки позволит аккумулировать больше тепла, выделяющегося продолжительное время после прогорания топлива.

Порядок сборки котла выглядит так:

1. Вырежьте заготовки перегородок, дна и крышки из металла толщиной не менее 5 мм. Подготовьте торцы трубы и сварите колосники круглой формы.
2. В корпусе выполните проемы для дверок и люка загрузки камней.
3. Сделайте в перегородках отверстия для дымохода и установите их внутри трубы. Крышку бака закрепите на петлях.
4. Изготовьте дверцы из полукруглых вырезанных кусков и поставьте их на навесы.
5. Установите дымоходный канал и кран для слива воды в нижней части бака.

При желании даже в этой печи можно сделать выносную топку. Для этого нужно нарастить загрузочный и зольный канал, приваривая сбоку к трубе заготовки из металла требуемой ширины, как изображено выше на фото. Правильная сборка подобного теплогенератора детально показана на следующем видео:

Порядовка каменки

Обратите внимание! Неприемлемо использование силикатного кирпича для конструкций данного типа. Вначале сооружается фундамент – роется яма глубиной в 50 см и размерами, превышающими размеры будущей конструкции примерно на 25-30 см

Устанавливается деревянная опалубка, засыпается 5-сантиметровая «подушка» из щебня, заливается раствор. По высыханию бетона начинается укладка кирпича

Вначале сооружается фундамент – роется яма глубиной в 50 см и размерами, превышающими размеры будущей конструкции примерно на 25-30 см. Устанавливается деревянная опалубка, засыпается 5-сантиметровая «подушка» из щебня, заливается раствор. По высыханию бетона начинается укладка кирпича.

«Нулевой» ряд. Высота основания выводится до уровня пола. Во фронтальном ряду в обе стороны выпускаются кирпичи – они будут служить опорой под разделку. Дальше идет порядовка.

Ряд №1. В заднем левом углу проделывается еще одна опора (выпускается третий кирпич).

Ряд №2. Строится подверточный канал с поддувалом. Устанавливаются дверки для зольной и поддувальной камер, предварительно обмотанные асбестовым шнуром. С тыльной стороны вдоль канала кладутся кирпичи – один целый, другой в ¾. А между ними и правой стенкой нужно оставить зазор примерно в ½ длины изделия.

Ряд №3. С помощью проволоки крепятся дверки – она натягивается с обеих сторон и вставляется в шов между кирпичами. По углам конструкции натягиваются вертикальные шнурки.

Поддувало перекрывается на этом же этапе.

Ряд №4. Используется шамотный кирпич. Формируется огнеупорное ядро, устанавливается колосник. Между кирпичом и колосником нужно оставить небольшие зазоры для термального расширения.

Шамотная кладка

Последующий ряд огнеупорного ядра выкладывается аналогично предыдущему. На рядах №3 и №4 образуется проем для топки. Также создаются отверстия под вторичную подачу воздуха – в нижней части боковых кирпичей вырезаются зубцы по всей длине.

Огнеупорный пятый ряд выкладывается без раствора, устанавливается дверка (размером 12х12 см) для воздуховода. Характерно, что зубцы лучше вырезать с обеих сторон ядра, иначе подаваемого воздуха может быть недостаточно.

Поверх пятого ряда укладывается шамотная решетка. Для этого вдоль конструкции выкладываются кирпичи (обязательно плашмя) с шагом примерно в ½ ширины изделия. Зазоры заполняются напиленными кусочками соответствующего размера.

Ряд №5. Продолжается главная кладка. Образуется перегородка между каналами

Важно, чтобы высота подъемного канала равнялась сечению одного кирпича, а опускного – 1,5. Щель между ядром и стенкой небольшая (порядка 0,8 см)

В зазор кладется базальтовый картон 5-миллиметровой толщины.

Обратите внимание! В процессе кладки к стене рекомендуется прикладывать лист картона, чтобы выдавливаемый в работе раствор не сужал зазор. Топочное отверстие окружается базальтовым картоном

Топочное отверстие окружается базальтовым картоном.

Ряд №6. Дверки крепятся винтами М6.

Ряд №7. Между ним и предыдущим рядом врезается первый вывод регистра. К тыльной стенке прикладывается пара листов базальта – они отличной войдут в 8-миллиметровые щели.

Ряд №8. Устанавливается верхняя часть дверки (для топки).

Ряд №9. Эта дверка перекрывается.

Ряд №№10-12. К боковым стенам крепятся листы базальта, при этом пространство для вторичного воздуховода перекрывается.

Шамотная кладка

Далее нужно вернуться к огнеупорному ядру. Описанная выше решетка была рядом №6, а на седьмом и восьмом укладываются стенки.

Ряд №13. Выводится второй вывод регистра (сверху).

Ряд №№14-16. Аналогичны предыдущему.

Печь для бани своими руками, чертежи

Перед тем как начать делать печь для бани своими руками, из металла или из кирпича – неважно, необходимо позаботиться о мерах пожарной безопасности. По правилам, расстояние между печью и сгораемыми конструкциями должно быть не менее 25 см

Для печи нужно выделить место сообразно этим требованиям.

Часто используется установка печи в баню с выносной топкой. Топка выводится в предбанник. От стен предбанника до печи должно быть не менее 25 см, этот промежуток обычно закладывается кирпичом и между стеной и кирпичом ставят асбестовую ленту или два шнура, затем оштукатуривают.

Такая установка имеет ряд преимуществ.

• Вы можете топить печку, не открывая дверь в парную. Тогда в ней будет намного жарче, особенно если используются финские печи для бани-сауны.
• Второй фактор – перед топкой обязательно должен лежать металлический лист. Если положить его в парилке и топку расположить там, то металлический лист будет нагреваться от воздуха парной. Ступая по нему ногам, будет чувствоваться сильный жар, что достаточно неприятно. Это сокращает площадь маленькой парной, так как приходится обходить лист. Поэтому вынести топку в предбанник или в моечное отделение – верное решение.

Если это лёгкая кирпичная печь или металлическая – можно их монтировать прямо на пол. Так ставят печи, создающие удельное давление на пол менее 150 кг на квадратный метр. Если печь слишком тяжёлая – нужно делать фундамент.

Фундамент положено закладывать на глубину ниже уровня промерзания. Так как под подвалом бани обычно тепло, место защищено от ветров и периодически прогревается, земля под ним не промерзает. Поэтому можно поставить печь на малозаглубленный фундамент-плиту.

Площадь плиты определяется с таким расчётом, чтобы на грунт оказывалось давление не более 200 кг на квадратный метр. Оно определяется исходя из веса печи, фундамента и дымовой трубы.

Подробнее про печь с фундаментом будет рассказано в разделе о строительстве кирпичной печи.

Перед началом строительства стоит окончательно определиться, какую выбрать печь для бани. Для этого необходимо:

• Составить чертеж.
• Определить, сколько потребуется материалов, печной фурнитуры, закупить их.
• Вписать печь в общий план помещения.
• Найти исполнителя.

Если вы планируете делать всё сами – последнее не требуется. Если же вы можете сделать только часть работ – определитесь со специалистом, который способен выполнить остальное.

Вывод

Проведя черту над всем вышесказанным становится ясно, что кирпичная печь для бани своими руками – очень полезная и выгодная конструкция. Имеет свои плюсы, которых больше, и свои недостатки. Их намного меньше.

Исходя из этого ясно, что конструкция очень хороша, и Вы не пожалеете о ее сборке в будущем. Выбор разновидности – это Ваш личный выбор.

Исходя из приведенных выше вариация печей, выберите наиболее подходящую для Вашей бани. При сборке печей позаботитесь о всех прихотях этого сооружения.

Позаботитесь о фундаменте, не забудьте о вещах, которые не любит выбранная вариация Вашей печи. Если Вы будете собирать своими руками, то не торопитесь, изучите чертежи и проанализируйте фотографии.
