Электрическая печь для бани: инструкция по монтажу
Монтаж электрической печи несложен, с покупным изделием всегда поставляется инструкция производителя устройства. Специфика установки заключается в условиях, в которых будет работать электроприбор. Температура и влажность в бане создают опасность поражения электрическим током, поэтому при подключении печи необходимо учитывать множество факторов.
Выбор электропечи для бани
При покупке электрической печи для бани обратите внимание на следующие моменты:
Мощность изделия определяется из условия: 1 кВт печи — на 1 м 3 парилки. При наличии плохо утепленных участков (стеклянных дверей, окон, кафеля) мощность устройства необходимо увеличивать. Каждый квадратный метр таких участков повышает объем парной для расчетов на 1,5 м 3
Поэтому важно хорошо утеплять помещение, в первую очередь — потолок.
Требования к проводке для электропечи в бане
Печи для бани электрические 220 В мощностью до 4,5 кВт работают на однофазном токе. Аппараты большой мощности используют трехфазный ток. Можно подключить несколько тэнов параллельно к сети, но при этом троекратно увеличивается сила тока. Поэтому в данном случае правильно подберите сечение электропроводов, рассчитанное на мощность печи.
Для однофазной сети используйте трехжильный кабель, для трехфазной — пятижильный.
Правила размещения электропечи для бани
Электрическую печь рекомендуется устанавливать в ближайшем к входной двери углу. Производители изготавливают угловые электрические печи для русской бани, некоторые модели можно вешать на стену. Современные изделия можно устанавливать посреди парилки, если выполнены все требования по безопасной эксплуатации аппарата.
- Между горячими поверхностями печи и стенками бани должны оставаться зазоры, указанные в техдокументации устройства. Обычно зазоры равны 50 см.
Особенности монтажа элементов электропечи в бане
Монтаж корпуса печи в бане
В корпусе установлены обогревающие элементы и места их подключения. Есть модели, в которых выделено место для камней, водяного бака или парогенератора.
Монтаж пульта управления для электропечи в баню
При помощи пульта можно устанавливать температурный режим и различные эффекты. Датчики позволяют увидеть изменения в нагреве. В современных электрических печах для бани часто панель управления аппаратом встроена в корпус печи, и настройка устройства выполняется прямо из парной. Дистанционный пульт управления также поставляется с устройством и выполняет дублирующие функции. При монтаже пульта придерживайтесь следующих рекомендаций:
Из-за высокой температуры и влажности в парилке пульт устанавливайте на стене в помещении, в котором поддерживается комнатная температура.
Датчики температуры и влажности электропечи в бане
Датчики подключаются с использованием специальных термостойких кабелей. Провода датчиков должны быть цельными, нельзя для удлинения использовать несколько соединенных между собой кабелей. Они устанавливаются в местах, указанных в инструкции по эксплуатации печи. Обычно датчики устанавливают над печью, полками или над выходом из парилки.
Заземление электропечи в бане
Помещение должно иметь собственный заземляющий контур, к которому подсоединяется печь. Контур закапывается в грунт на стадии строительства бани. Кабель заземления от печи к контуру протягивается через кабель-каналы. При отсутствии контура соедините заземляющий кабель печи с нулевой клеммой на электрощитке.
На этом перечень основных правил установки электрического устройства в бане заканчивается. Выполняя их, вы сможете осуществить монтаж электрической печи для бани своими руками и получить безопасный, удобный в эксплуатации агрегат.
Принцип работы твердотопливных котлов и их устройство
Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:
- брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
- брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
- березовый уголь – такой же, как для мангала;
- переработанный мусор со свалок;
- топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
- обычные сухие опилки.
Различные варианты сырья для использования в твердотопливных котлах
Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.
Полезный совет!Самым доступным топливом, из перечисленных выше, являются древесные опилки. Если вы намереваетесь использовать их для отопления – следите, чтобы они были с влажностью менее 20%. Большие показатели этого параметра не позволят вырабатываться пиролизному газу, так как большая часть энергии нагрева будет идти на просушку топлива.
В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.
Принцип работы твердотопливного котла длительного горения
Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:
- закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
- внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
- теплообменник встроен в верхней камере, где достигается максимальная температура.
Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.
Схема системы отопления частного дома с использованием твердотопливного котла
Полезный совет!Не стоит использовать простейшую конструкцию для изготовления котла, который будет обогревать жилой дом на постоянной основе. Для этого нужно, либо приобрести готовое изделие, либо сделать более сложный и надежный вариант.
Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.
Водяное отопление частного дома своими руками, схемы конструкций. Плюсы и недостатки. Различие естественной и принудительной циркуляции воды.
Декоративная отделка
Банная печь из трубы своими руками сделанная по чертежам опытных мастеров, с соблюдением всех правил сварки, не уступает эксплуатационным качествам заводским аналогам, но проигрывает в декоративном плане. Для улучшения внешнего вида рекомендуется покрывать печь огнеупорной краской (прочитайте: «Чем покрасить печь в бане – выбор подходящей краски»).
Еще один способ улучшить внешний вид самодельной печки — это обложить ее кирпичом. Кирпичная кладка увеличит теплоотдачу, защитит от жесткого инфракрасного излучения, которое излучает раскаленный металл, продлит срок службы печки (подробнее: «Как обложить печь в бане кирпичом – руководство по облицовке печи»).
Самодельная печь — не только способ сэкономить на покупке заводского изделия, но и возможность реализовать оптимальный проект в соответствии с конкретными условиями: площадью парильни, требованиями к качеству пара (сухой или влажный), личными предпочтениями.
Важные советы
- Чтобы тепло не покидало емкость печи, на край дымохода устанавливается открывающаяся задвижка.
- Причиной возгорания может послужить огромное накопление сажи. Для этого в трубе высверливаются два отверстия. В них вставляются стальные трубки с поворотом в сторону трубы. Это мешает появлению копоти. Горючее будет полностью прогорать, а накопление сажи будет минимальное.
- После завершения изготовления конструкции, ее нужно проверить на наличие дырок, зазоров и трещин.
- Вокруг печи не должно быть ни каких предметов, которые подвержены возгоранию: синтетика, дерево и ткань.
- Все обрезные края труб и металлических листов необходимо зачистить от острых краев, во избежание порезов. Если нет опыта правильной установки дымохода, то лучше обратиться к специалистам.
- Установку данной печи следует делать на готовый бетонный фундамент, высота его 250-300 мм. На него накладывается кирпичная кладка с глиняным раствором в один или два ряда. Кирпичный экран защитит стены от перегрева.
Принцип работы котла продолжительного горения
В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.
Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.
За счет чего достигается такая экономичность и эффективность?
Схема работы котла
От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.
Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.
Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.
Самодельный котел длительного горения
Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.
Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.
Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.
Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.
ТТ котел длительного горения (схема)
Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.
Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.
Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.
Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.
Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?
Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.
На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.
Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел продолжительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.
Как правильно установить
Перед тем как приступать к установке котла, необходимо соорудить мощный фундамент. Он делается из огнеупорного кирпича, в несколько слоев. Затем туда наливается уже приготовленный бетонный раствор, после чего устанавливается конструкция.
Стены, к которым конструкция примыкает, и некоторую часть потолка, через которую дымоход выходит наружу, следует проложить слой огнеупорного материала, например, материал “Изовера”.Также следует иметь в виду, что дымоходная труба должна быть прямой, и без всяких изгибов и поворотов должна выходить строго вертикально вверх.
Обычно трубу приходится изгибать в том случае, если сначала изготовили конструкцию, и только после этого начали задумываться над его расположением. Поэтому сначала нужно определиться с местом расположения конструкции, и только потом приступить к изготовлению конструкции.
Котел – главный атрибут бани. Чтобы он по-настоящему выполнял свои функции, его необходимо установить правильно, в соответствии со всеми правилами. Только тогда процесс эксплуатации будет приносить одно удовольствие
Разновидности котлов для бань
По типу используемого топлива котлы для бани делятся на такие группы:
твердотопливные приборы, функционирующие на дровах, угле, торфе и т. д.;
электрические;
газовые;
котлы, которые работают на жидком топливе – солярке, керосине, отработанном масле.
При выборе материала также есть свои нюансы. Так, котлы из чугуна используются редко, поскольку их нельзя ставить в парилке, а лишь в отдельном помещении. В самой же парной можно поставить:
железный котел;
- кирпичный;
железный, но обложенный кирпичом.
Сотни лет в банях было принято возводить массивные кирпичные печи, но благодаря современным технологиям сегодня изготавливают преимущественно компактные металлические модели.
Горизонтальный котел для бани
Наряду с вертикальными отопительными приспособлениями, не меньшей популярностью пользуются самодельные печки из труб и бочек, имеющие горизонтальную конструкцию. Изготавливаются такие изделия просто:
- Нужно взять двухсотлитровую бочку и вырезать в ней несколько отверстий. Два из них предназначены для установки теплообменной трубы. Она должна проходить через бочку насквозь. Еще два послужат в качестве поддувала и дверцы топки. Последнее отверстие необходимо для установки дымохода.
- В верхней части будущей печи можно сделать каменку. Часть бочки срезается, а в этом месте привариваются прутья арматуры в форме решетки. Далее нужно сварить конструкцию из листов железа в форме незавершенной перевернутой пирамиды.
- Заготовка печи оснащается ножками, после чего ее нужно подсоединить к дымоходу и теплообменной системе.
Изготовить подобную конструкцию не сложней, чем котел из бочки, устанавливаемый вертикально. Недостатком этого изделия является то, что оно занимает много места.
Котел для бани своими руками на дровах: чертежи, фото, инструкция
Август 29, 2018
Вы захотели построить баню (или уже построили), но не знаете, как сделать котел для этих целей? Сегодня мы расскажем и покажем, как сконструировать данную установку по чертежу. Конечно, проще будет купить готовое изделие, но не всем это по карману. Поэтому в этой статье мы расскажем, как сделать котел для бани своими руками. Однако, чтобы помещение было экономным, его нужно утеплить. Как правильно утеплить баню, вы можете узнать у нас на сайте. Давайте рассмотрим какие бывают разновидности котлов.
Виды котлов для бани
Котлы подразделяются на следующие группы, в зависимости от того, какое топливо они используют.
- газовый;
- твердотопливный;
- электрический;
- котел на жидком топливе (дизтопливо, солярка, керосин).
Также котлы различаются исходя из материала их изготовления:
- чугунный (крайне редко используется; для него нужно отдельное помещение);
- кирпичный;
- железный;
- железный, обложенный кирпичом. Кстати, у нас есть статья «Металлическая печь для бани». Рекомендуем ознакомиться, может этот вариант исполнения вам больше придется по душе.
Современные технологии позволяют использовать для бани компактные котлы из металла, хотя раньше возводили огромные печи из кирпича.
Перед тем, как начать делать котел, нужно знать какое топливо для вас предпочтительнее. Что касается газовых и электрических установок, то их не рекомендуется делать самостоятельно — лучше и надежнее будет купить. Поэтому мы будем делать котел для бани своими руками на дровах, где также подойдет любое другое твердое топливо.
Делаем котел в баню из трубы своими руками
Данная установка не слишком сложна в сборке. Для её изготовления нам понадобятся такие инструменты и материалы:
- электрический сварочный аппарат;
- труба 50см в диаметре длиной 1 метр;
- арматура 1.4см в диаметре;
- круги по металлу;
- болгарка.
С помощью трубы нашего размера и диаметра можно обогреть помещение в 9м2.
Чертежи котлов для бани своими руками и сварка опор
Когда мы подготовили все инструменты и материалы, то можно приступать к работам. Кстати, ниже размещен чертеж нашего будущего котла.
Этап №1. Корпус котла и будет наша труба. В ней нужно сделать 3 опоры, которые расположены параллельно земле. Их необходимо разместить на 3-х разных уровнях. Для этого берем 3 обрезка арматуры диаметром 1.4см по 3см в длине. 1 кусок нужен для монтажа печи. Размещение второго планируется делать там, где будет поддувало. Последний обрезок арматуры располагается в 20см от верхнего края.
Этап №2. Приступаем к установке дна. Для этого берем сталь в 5мм и вырезаем круг, соответственный диаметру трубы.
Этап №3. Делаем «колосник» (решетка), который нужен для подачи кислорода. Его располагаем внизу.
Этап №4. Крышку для котла вырезаем из 5мм стали. В центре делаем отверстие для дымохода.
Этап №5. Внизу трубы создается отверстие для короба, который закрывается печной дверкой.
Этап №6. Делаем сам короб, внутри его оборудуем топочную и зольную камеры. Уровень перегородки равнозначен уровню «колосника».
Как сделать котел в баню своими руками: этап сборки
Согласно чертежу котла для бани своими руками сборка проводится следующим образом:
Этап №1. Вначале вваривается короб, который должен выходить в топочное помещение или же на улицу.
Этап №2. На отверстии в крышке устанавливаем дымоходную трубу.
Этап №3. Теперь необходим фундамент для котла. Можно положить ж\б плиту или сделать стяжку
О том, как выполнить эти работы, рекомендуем обратить внимание на материал «Как залить пол в бане». Стяжка должна быть равна не менее 10см
Она укладывается на подушку из щебня в 15см.
Этап №4. Устанавливаем конструкцию, а на крышку кладем камни.
Все работы практически выполнены. Осталось сделать тепловой экран, который обычно выполняется из кирпича. А делается он так: котел обкладывается полностью кирпичом или выкладываем перегородку из него же.
Кстати, ниже представлен на видео котел для бани своими руками, который при желании может сделать даже новичок.
Категория: Баня
Котел из трубы своими руками
Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.
Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.
Для производства такого котла не удастся обойтись без следующих инструментов:
- Сварочный аппарат инверторный или электрический;
- Угловая шлифовальная машина или болгарка;
- Отрезные круги по металлу для болгарки.
Устройство твердотопливного котла для бани
Сначала подготавливают трубу:
- На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
- В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;
- Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
- Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
- В нижней части будущего котла изготавливают прорезь для установки дверки;
- Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.
Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:
- На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
- В заранее подготовленное отверстие вваривают дымоходную трубу. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
- Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
- Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.
В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.

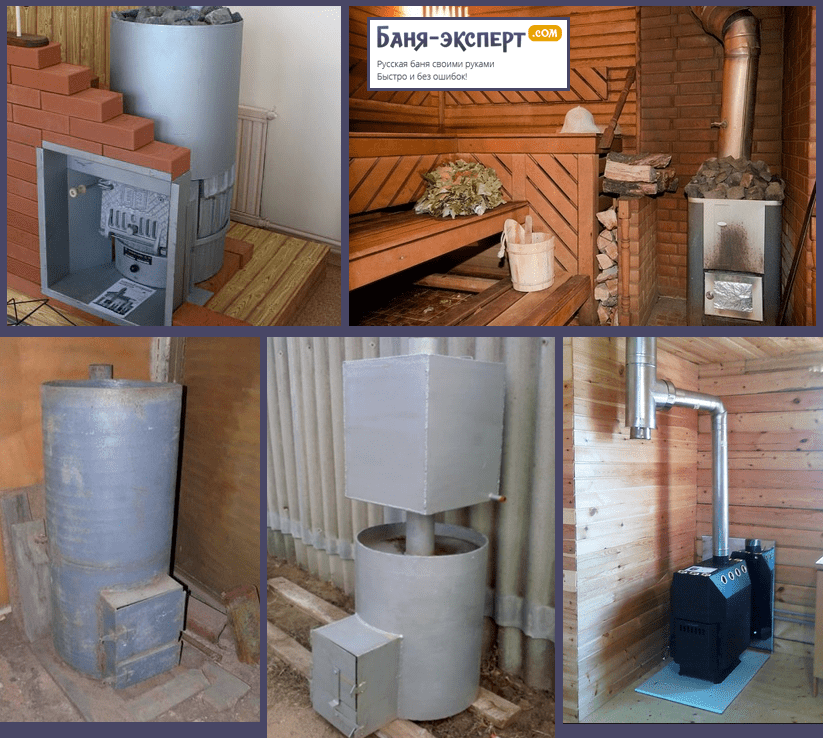

Котлы для бани из трубы с каменками
Подводя итоги. Несколько слов об ИК излучении
Железные печи обладают многими преимуществами, но у всех есть один недостаток – при работе они образуют жесткое ИК излучение, что приводит к неравномерному прогреву воздуха в помещении. Но эту проблему можно устранить, если сделать вокруг отопительного прибора кирпичную кладку. Кирпич нужно класть примерно в 10-15 см от печи, благодаря чему воздух будет свободно циркулировать вдоль стенок. Кроме того, кладка выполняет еще и защитную функцию – случайное прикосновение к нагретому кирпичу не приведет к ожогу, чего нельзя сказать о раскаленном металле.
В одном из нижних рядов остается два-три отверстия, чтобы холодный воздух проникал внутрь. Теплый же воздух будет подниматься, движимый конвекцией. Также вам, возможно, будет интересно узнать об эксплуатации газовой печи в бане.
