Некоторые требования по монтажу воздуховодов
Эти требования регламентируются нормативными документами – СП 73.13330.2012 и СП 60.13330. Данные своды правил устанавливают, что:
- монтаж гибких воздуховодов необходимо производить, полностью их растянув;
- не следует допускать провисания вентиляционных рукавов;
- запрещается прокладывать гибкие и полужесткие воздуховоды системы вентиляции, если вертикальный отрезок такого воздуховода будет охватывать больше 2-х этажей;
- в местах соприкосновения с грунтом, в бетонных конструкциях, подвалах, цокольных этажах устанавливаются исключительно жесткие вентиляционные трубы;
- прокладка воздуховода через стены должна выполняться с использованием специальных гильз из металла и переходников.
Напоминаем также, что установить эффективную вытяжку на кухне с газовой плитой и воздуховодами к системе естественной вентиляции можно лишь, если ваша квартира расположена на последнем этаже дома. В противном случае газовики запрещают оборудовать кухню принудительной вентиляцией.
И самое главное – монтаж элементов системы вентиляции жилого дома, как и расчет диаметра сечения воздуховодов, лучше всего доверить профессионалам.

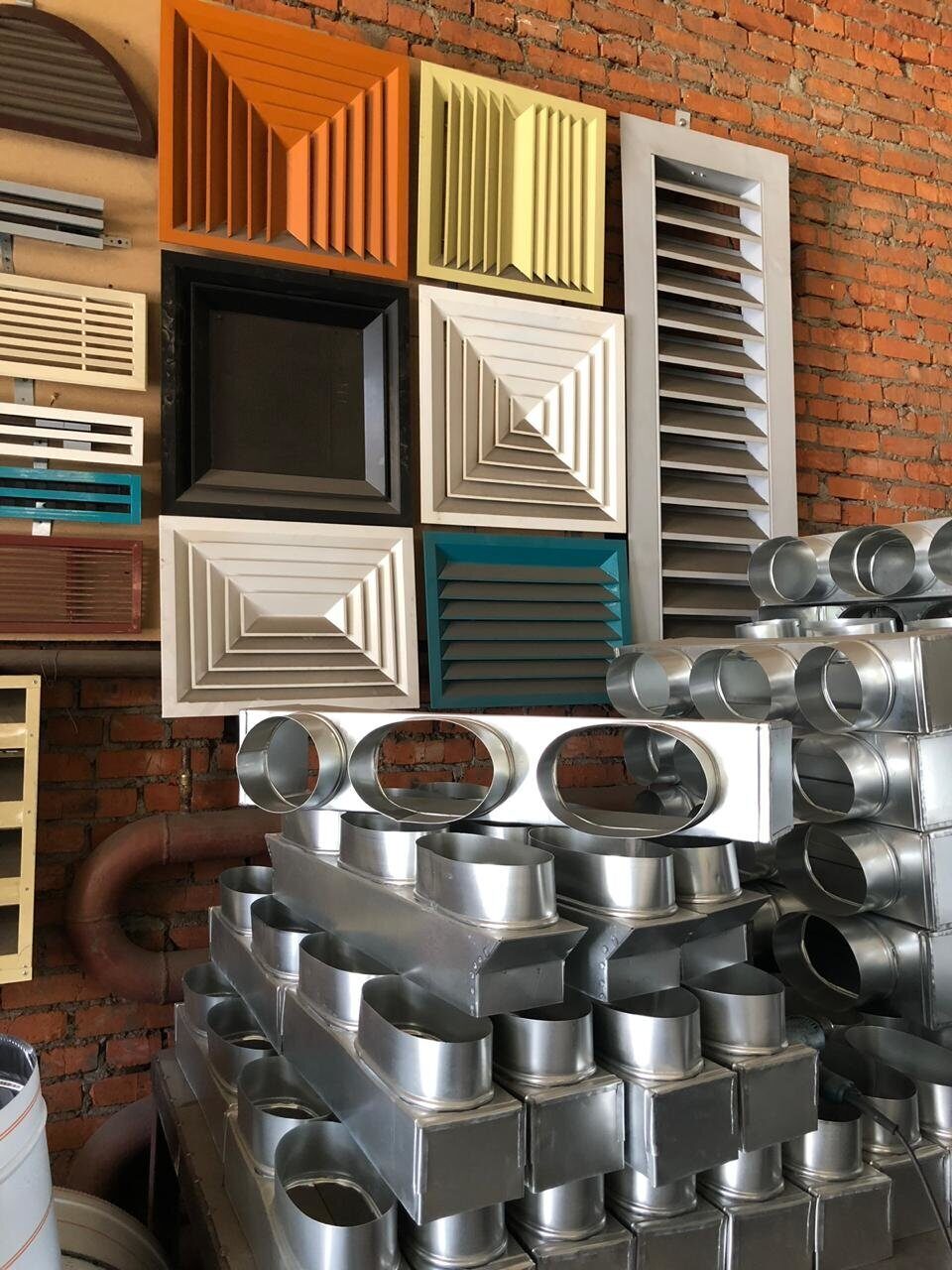

Воздуховоды – как выбрать правильно ✮Большой выбор воздуховодов на портале TopClimat.ru
Статья подготовлена при помощи специалистов компаний PirroGroup и ТРЕЙД ГРУПП.

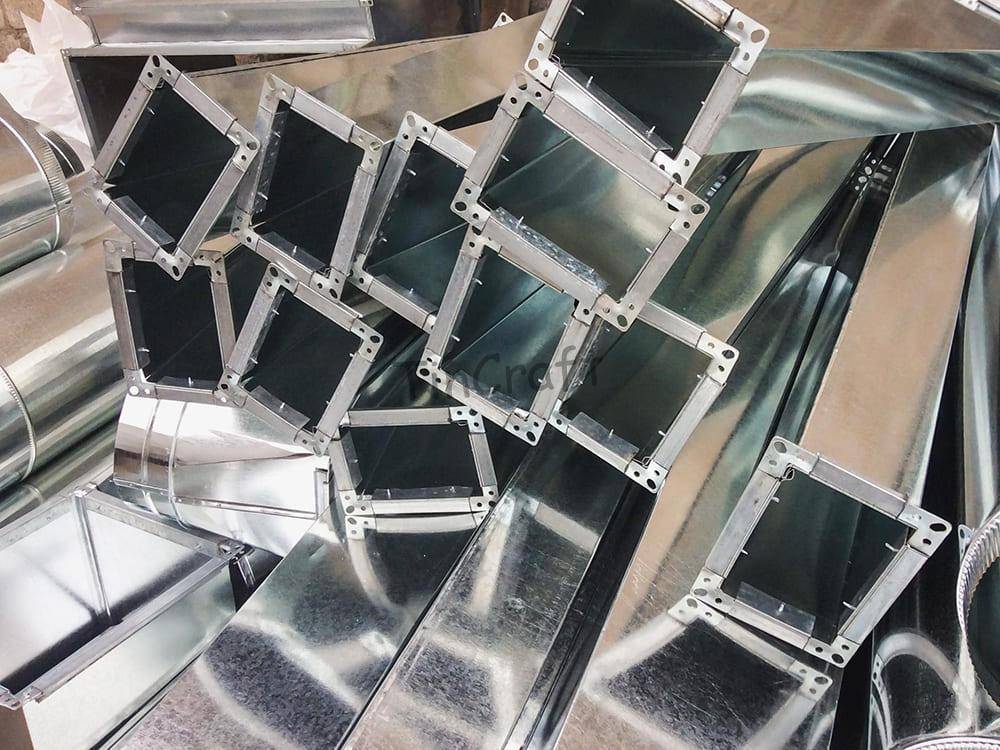

Основные характеристики воздуховодов
Сегодня покупателю доступно множество разнообразных решений для построения вентиляционной системы, в том числе воздуховодов и фасонных частей и т.д. На портале TopClimat.ru представлено свыше 500 различных моделей воздуховодов. Непосвященному человеку трудно выбрать из этого многообразия то, что нужно именно ему. Дело в том, что воздуховоды для вентиляции различаются по:
- жесткости;
- материалу изготовления;
- форме поперечнего сечения канала;
- размерам и диаметру сечения канала;
- способу утепления – какие-то воздуховоды утепляются после их установки, какие-то обладают теплоизолирующей способностью изначально.
Евгения Горюнова, Руководитель отдела маркетинга «PirroGroup»
«Подавляющее большинство воздуховодов изготавливаются жесткими, то есть с изначально заданной пространственной формой. Гибкие воздуховоды позволяют прямо на месте изменять направление (траекторию) прокладки сети, что делает их незаменимыми в проектах со сложной геометрией трассы и возможными пересечениями с другими коммуникациями, а также при привязке конечных (начальных) мест вентиляционной сети к проложенному жесткому воздуховоду
Многие к числу главных характеристик относят и цену вентиляционных труб, забывая, что мало купить воздуховод, нужно затем его установить, эксплуатировать и обслуживать. И нередко расходы, которые покупатель понесет на этих этапах, превосходят экономию, возникшую на этапе приобретения.
Пластиковые трубы – надежно, просто и легко
Многие специалисты единогласно считают, что вытяжные трубы для вентиляции в частном доме при самостоятельном монтаже должны быть пластиковыми. Существует несколько видов полимеров для изготовления труб такого типа. Особой популярностью пользуются ПВХ или поливинилхлоридные трубы для вентиляции. Они обладают массой выгодных преимуществ перед другими, что и объясняет большой на них спрос:
- ценовая политика: дешевле, чем металлические;
- простота монтажа: не требуют использования специальных крепежных устройств, монтируются чаще всего с помощью определенных приспособлений собственной конструкции;
- ПВХ трубы имеют широкий диапазон размеров, что позволит собрать из составных частей конструкцию любой сложности;
- хорошо пропускают движущийся по ним воздух, так как имеют гладкую внутреннюю поверхность;
- шумоизоляционные;
- имеют приятный внешний вид и могут использоваться уже после окончания отделки помещений;
- маленький вес, что дает возможность не так прочно крепить всю систему;
- долгий срок службы.
Достоинства и недостатки сварного соединения воздуховодов
Если сварной шов выполнен плохо, со временем он разойдется
Сварное соединение является неразъемным и не требует дополнительных элементов фиксации. Оно имеет такие преимущества:
- возможность изготовления крупногабаритных конструкций;
- снижение веса по сравнению с литыми элементами;
- высокая прочность и надежность стыка;
- относительно невысокая трудоемкость в бытовых условиях.
В сварном соединении нередко возникает остаточное напряжение. В этом случае меняются технические свойства металла, который со временем теряет свою прочность. При неумелом использовании сварки швы могут быть дефектными. После использования аппарата стыки обязательно проверяются визуально и при помощи инструментов. При местном нагреве металла в области термического влияния могут меняться механические свойства материала.
Конструкция
По конструктивному исполнению воздуховоды бывают следующих типов:
- прямошовные. Их называют ещё промышленными. Изготавливаются из металлического цельного листа длиной 1 ≤ L ≤ 2,5 метра и толщиной 0,5 ≤ S ≤ 1,2 миллиметра. Шовное соединение придаёт каналу вытяжки дополнительную жёсткость, поэтому установка таких изделий практикуется обычно на сгибе;
- спирально-сварные. Для производства воздуховодов данного типа используются шаблоны с толщиной листа 0,75 ≤ S ≤ 2,2 миллиметров и шириной не более 0,75 метра. По технологии свариваются уложенные внахлёст края выкройки. В результате получается герметичный и прочный шов;
- спирально-навивные. Другое название — замковые. Производятся из штрипса (металлической ленты) толщиной, не превышающей 1 миллиметр. Ширина ленты – не больше 13 см. Что же касается длины, то она может быть любой. Штрипс сворачивается двумя способами – в кольцо или в ленту. Относительная дороговизна такого технического решения нивелируется более высоким качеством системы вентиляции.
Спирально-навивные воздуховоды производятся из стальной полосы — штрипса
Диаметр сечения воздуховодов
Размеры этих элементов зависят от проектной величины скорости движения потока. Для жилых помещений данный параметр ограничен значением 4 м/с. Иначе продуцируемый шум будет мешать обитателям жилья. В случае, когда скорость известна, площадь сечения определяется по следующей формуле:
Пл.мин .= 0,9 × РВ, где
Пл.мин – площадь сечения воздуховодов (минимальная) в сантиметрах квадратных; РВ – расход воздуха. Единица измерения – кубометр/час.
В таких нормативных документах, как СНиП 41-01-2003 и ВСН 353-86, содержатся следующие требования:
- диаметр круглых оцинкованных вентиляционных воздуховодов не должен быть больше 2000 мм. В отношении меньших значений этого параметра цифры (в миллиметрах) выглядят так: 250, 225, 180, 200, 140, 160, 125, 100;
- размер поперечного сечения прямоугольных каналов колеблется в диапазоне от 100 до 3200 миллиметров.
Вышеуказанные цифры актуальны для всех подобных изделий независимо от того из какого материала они изготовлены. Такая унификация существенно облегчает процедуру подбора элементов вентсистемы.
Как выбрать нужный диаметр для вытяжных труб?
При подборе диаметра вентиляционных труб для вытяжки на кухне необходимо руководствоваться важным правилом — выходное отверстие вытяжки не должно быть больше диаметра трубы. Если этим правилом пренебречь, увеличится сопротивление воздуха и, соответственно, уменьшится пропускная способность коммуникации. Наиболее правильное решение —выбрать диаметр вентиляционных труб для вытяжки так, чтобы он полностью совпадал с размером выхода в приборе.
Диаметр трубы должен четко совпадать с размером патрубка вытяжного устройства
Кроме этого, важным фактором, который отражается на работоспособности системы, является то, как именно и с каким изгибом проходят трубы
Рекомендуется закреплять трубы под тупым углом (очень важно, чтобы угол не был больше 90°). В противном случае в конструкции может образоваться обратная тяга
Для того, чтобы обезопасить наружный канал от возможного возникновения обратной тяги, можно установить специальный клапан. Он будет осуществлять контроль и регуляцию за транспортируемым воздухом и не даст ему сменить направление. Перед тем, как начать монтаж вытяжки, необходимо подготовить оборудование, без которого не обойтись:
- вытяжка с мощностью, подходящей для конкретной кухни;
- специальные кронштейны для фиксации устройства;
- вентиляционная труба для вытяжки;
- стяжные хомуты;
- решётка вентиляции;
- переходники (при необходимости);
Инструменты для монтажа вытяжки:
- перфоратор или дрель;
- шуруповёрт;
- рулетка;
- маркер;
- строительный нож;
- ножовка;
- уровень.
Толщина стали для воздуховодов по СНиП
Это достаточно серьезный показатель, который определяет жесткость воздуховодов. И зависит он от диаметра изготавливаемых труб.
- диаметр 80-315 мм – толщина используемого оцинкованного листа – 0,5 мм:
- диаметр 355-800 мм – толщина 0,7 мм;
- диаметр 900-1250 мм – толщина 0,9 мм;
- 1400-1600 мм – толщина стенки 1,2 мм.
Толщина стали для воздуховодов – это один из важных параметров, не зря его точно обозначили в СНиПе. Поэтому, изготавливая вентиляционные трубы, надо строго придерживаться выше обозначенных соотношений. При этом надо обозначить, что нет никакой разницы, какие трубы будут изготавливаться – воздуховоды класса П или Н. о них чуть ниже.

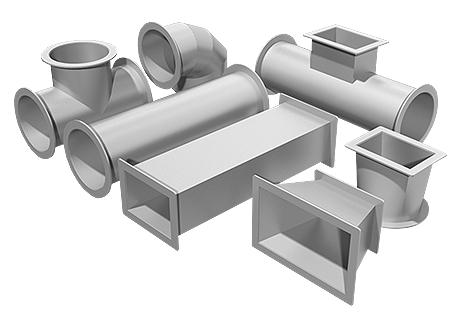

Соединение круглых воздуходов
Воздуховодные трубы и фитинги стыкуются не как в канализации: гладкий конец – труба вставляются в ответную часть – раструб.
Несколько иначе дело обстоит в вентиляционных системах. Оба конца труб и фитингов одинаковы по форме.
Проблема стыковки решена проще: за счет разницы в диаметрах стыкуемых концов трубы и фитингов.
Так, для круглого сечения внешний диаметр каждого фитинга несколько меньше внутреннего диаметра трубы.
Благодаря этому все фитинги входят внутрь трубы без дополнительных соединителей.

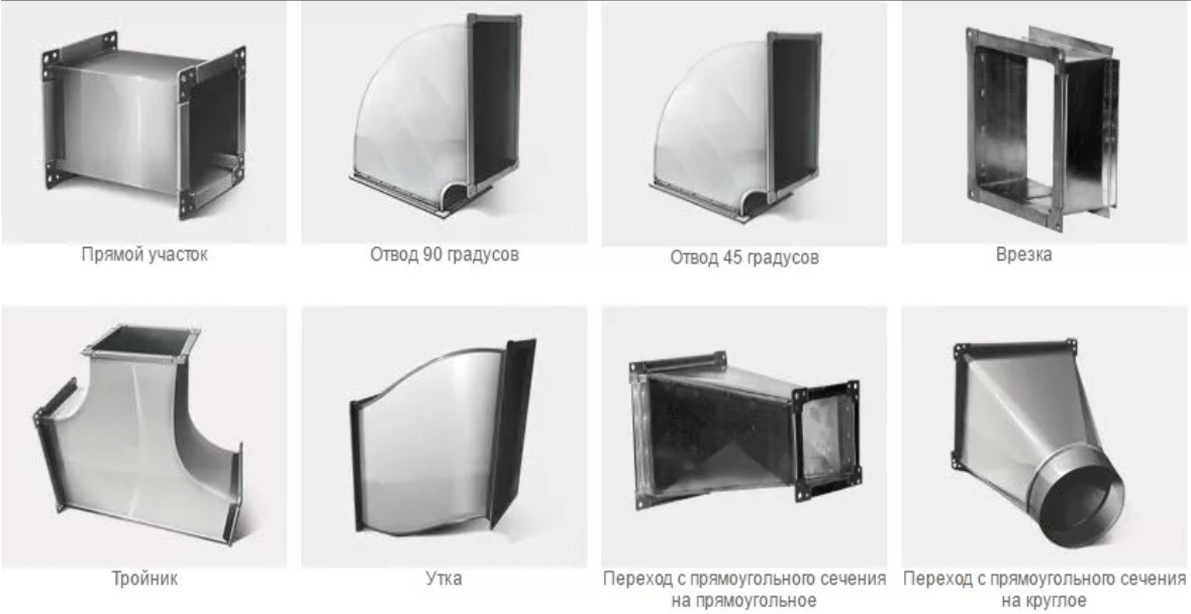

К ним относятся отводы-колена под прямым углом или 45°, тройники (есть исключение – фланцевый тройник: артикул ТФП), и угловой соединитель круглой трубы с прямоугольной: артикул СККП.
Сами трубы соединяются между собой соединителем СКП. Он имеет внешний диаметр, как у фитингов и точно так же входит внутрь круглой трубы.
Фитинги соединяются между собой соединителем FC – отрезком трубы. Который Вы можете отпилить от лишних остатков своих воздуховодов, а не покупать специально.
Более подробно схема соединений круглых труб и фитингов с указанием артикулов приведена ниже.
Пример монтажа углового соединителя круглой и прямоугольной труб СККП:
Несколько слов о гибких гофрированных алюминиевых воздуховодах, широко применяемых в вентиляционных системах.
Они имеют ряд неоспоримых преимуществ перед жёсткими пластмассовыми:
- Простота монтажа благодаря способности гнуться в любом направлении. Позволяют реализовать более компактные решения в сравнении с жесткими воздуховодами. Часть фитингов, как отводы, вообще не нужны;
- Компактность складирования в сложенном состоянии (примерно в 6 раз меньше развернутой длины;
- Высокая коррозионная стойкость алюминия в сравнении со стальными воздуховодами;
- Стойкость к высоким температурам (до +250°С), к возгоранию;
Соединяются при помощи соединительных элементов SK из полистирола соответствующего диаметра.
Выпускаемые диаметры от 80 до 315 мм, наш ассортимент пока 100, 125 мм. Остальные – под заказ.
Максимальная длина в развернутом состоянии – до 3-х метров.
Классы плотности
Разбираясь с классами плотности воздуховодов, надо понимать, что эти транспортирующие элементы могут быть использованы в разных системах: вентиляции и кондиционирования, воздушного отопления и дымоотведения. То есть, в некоторых из этих категориях требуется повышенная плотность элементов и стопроцентная герметичность соединительных стыков, поэтому оцинкованные воздуховоды делятся на два класса.
Воздуховоды класса «П»
Система оцинкованных воздуховодов, обозначенных буквой «П», то есть плотные, устанавливаются в вентиляцию, где используется мощное насосное оборудование, создающее максимальное давление воздуха до 1,4 кПа. Воздуховоды класса «П» имеют определенные признаки:
- плотность соединения – высокая, для чего используются герметики или другие уплотняющие материалы;
- наличие в местах стыка двух воздуховодов герметичного замка.
Такие воздуховоды используются практически во всех системах, связанных с отводом воздуха и дыма, а также при транспортировке газов. К тому же СНиПами рекомендовано проводить монтаж данного вида в зданиях, которые относятся к категории взрыво- и пожароопасных.
Класса «Н»
Буква «Н» в маркировке оцинкованных воздуховодов обозначается слово нормальные. То есть, к их соединению предъявляются не самые строгие требования. Допускается определенная утечка. Поэтому воздуховоды класса «Н» можно использовать в помещениях категории пожароопасности «В» или «Г», то есть, с минимальными показателями.
ГОСТ
Как уже говорилось выше, все вентиляционные воздуховоды изготавливаются по определенному государственному стандарту. При этом для изготовления используются оцинкованные листы, которые выпускаются под разными ГОСТами. В основе классификации лежат условия эксплуатации самих вентиляционных труб. К примеру:
- Если по вентиляции прогоняется воздух влажностью не более 60% и температурой не больше +80С, то для воздуховодов используется оцинкованный лист, изготовленный по ГОСТу 14918-80. При этом используется материал толщиною 0,5-1 мм.
- Если параметры перемещаемого воздуха или газов – до +500С, при этом в их составе есть активные химические компоненты, тогда вентиляция собирается из труб, изготовленных из жаростойкой и коррозионостойкой стали, которую производят по ГОСТ 5632-72.
Обозначение ГОСТов производится в сертификате качества, который выдается на каждую партию оцинкованного листа.
Технология производства металлических труб вентиляции
автоматическая сварка
При выборе лучших для вентиляции труб определенную роль может сыграть технология их изготовления. Существует два метода производства труб для вентиляции из жести и стального листа:
Способ производства прямошовных труб
Выкройка будущей трубы вырезается на гильотинном станке. Поступает на профелегибочный и здесь способом холодного профилирования выкройка сворачивается по длине в трубу необходимого диаметра. Края листа скрепляют между собой сваркой или фальцами. Второй способ легче реализуется и поэтому более распространен. Вместе с тем на фальцевый замок идет дополнительный материал, герметичности он не обеспечивает. Паять или варить можно листы толщиной от 1,5 мм. Такое соединение герметично, но более трудоемко.
На профилегибочных станках выпускают трубы прямоугольного сечения. Круглые воздуховоды раскраиваются аналогично, после чего поступают на трехвалковые станки для вальцевания в необходимый диаметр. Предварительно вальцовочный станок выставляют на нужный диаметр трубы и толщину металла.
Способ производства спиральнонавивных труб
Изготовление труб вторым способом занимает меньше времени, но требует больше материала. Штрипс — металлическую ленту завивают в вентиляционную трубу. Настройка станка на толщину металла и диаметр воздуховода производится заменой стандартных матриц. Производство витых вентиляционных труб исключает сложные крепежные работы: сварку или изготовления фальца. Поэтому стоимость витых вентиляционных труб ниже, а технические характеристики не уступают прямошовным.
Отличия вытяжки от вентиляционной системы
На первый взгляд, трудно сказать, чем отличается вытяжка на кухне от вентиляции. Чтобы найти ответ, нужно подробно разобраться в терминологии.
Санитарными требованиями на сегодняшний день предусмотрен монтаж в жилых помещениях специальных агрегатов, обеспечивающих должный уровень воздухообмена. Для выполнения этих норм в многоэтажных постройках обустраивают вентиляционную систему. Последняя представлена в виде заранее продуманной цепочки каналов, которые располагаются в стенах и способствуют отхождению воздушных масс на крышу.
Непосредственно каналы вентиляции нужны для вывода за пределы жилой постройки отработанных воздушных потоков. В свою очередь свежий воздух естественным образом поступает в помещение через стыки и щели в оконных и дверных проемах. Однако нужно учитывать тот факт, что подобная система не в состоянии быстро устранять различные неприятные запахи, которые зачастую появляются в процессе готовки на кухне.
Чтобы избавиться от подобных неприятностей, осуществляется монтаж специальной системы вентиляции, которая функционирует в принудительном порядке. В простонародье ее именуют «вытяжкой». Принцип действия таких устройств немного отличается — они поглощают пары, исходящие от варочных поверхностей, а затем с помощью воздуховода выводят их в специальный канал вентиляционной системы.
Расчет воздуховодов каналов: методики и важные нюансы
Для создания хорошей системы вентиляции надо создать достаточно эффективные пути поступления и вывода воздуха Следующие простые правила помогут уменьшить ошибки:
- Хорошая герметизация современных помещений заставляет создавать вентиляционные отверстия (1) для доступа свежего воздуха.
- Для перемещения его в другие комнаты устанавливают специальные каналы (2).
- Из жилой зоны воздушный поток (3) может поступать в санузел, ванную, кухню, но не в обратном направлении.
- Каждый метр трассы (4) уменьшает производительность вытяжки на 5% и более. Для повышения производительности минимизируют число поворотов.
Точный расчет воздуховодов вентиляции можно сделать по приведенным ниже методикам. Но в любом случае, кроме отмеченных рекомендаций, надо учитывать архитектурные особенности объекта недвижимости
Также следует обратить внимание на предполагаемый режим будущей эксплуатации, частоту проветривания комнат, иные индивидуальные предпочтения
Как сделать расчет производительности по воздуху с учетом действующих нормативов
Более точные результаты можно получить после вычисления мощности вентиляционной системы двумя способами.
| Название методики | Формула | Обозначение | Единицы измерения | Расшифровка |
| Расчет воздухообмена по кратности | МВС = К х П х В | МВС | м куб. за час | Мощность вентиляционной системы. |
| К | ед. | Коэффициент кратности. В жилых объектах применяют от 1 до 2, в офисных и общественных помещениях увеличивают до 3. | ||
| П | м. кв. | Площадь комнаты. | ||
| В | м | Высота потолков. | ||
| Вычисление притока с учетом количества людей | МВС = Ч х Н | Ч | ед. | Количество человек, «постоянно пребывающих» в комнате. |
| Н | м. куб. | Нормативный коэффициент (30 – минимум для спальни, 60 и более – кухня, детская комната). |
Для последующего определения технических параметров канала берут большую величину. Лучше сделать определенный запас, чтобы не испытывать неудобств при максимальных нагрузках системы.
Основные принципы правильного расчета сечения воздуховодов вентиляции
В следующих формулах используют вычисленное значение производительности, а также скорость воздушного потока.
| Формула | Обозначение | Единицы измерения | Расшифровка |
| СР = МВС х НК/С | СР | см кв. | Площадь поперечного сечения канала. |
| МВС | м куб. за час | Мощность вентиляционной системы из предыдущего раздела статьи. | |
| С | м/с | Скорость воздуха в канале. Для магистральных участков ее устанавливают в диапазоне от 5 до 9 м/с. В ответвлениях – от 3 до 5 м/с. | |
| НК | ед. | Нормативный коэффициент. Для этой формулы применяют значение: 2,778. |
Естественный и искусственный тип
В зависимости от типа движения приточной массы воздуха вентиляционные системы делятся на естественные и искусственные:
- Натуральный, также называемый гравитацией. Это происходит из-за разницы в плотности и температуре между воздушной массой за окном и воздушной массой внутри здания. Теплый воздух меньшей плотности поднимается вверх и втягивается в вентиляционные отверстия, а затем заменяется более плотным, холодным потоком из-за окна.
- Искусственный, или механический. Они работают, постоянно стимулируя поток воздуха с помощью вентиляторов. Они устанавливаются на розетку или на питание, иногда на питание и на розетку, но всегда только в одном направлении.
Тип гравитационной вентиляции напрямую зависит от атмосферных условий. В летнюю жару его работа спонтанно прекращается, так как давление между внутренним и наружным воздухом выравнивается. Бывает, что в жаркую погоду воздух течет в обратном направлении: из дома/квартиры на улицу.
Естественная вентиляция не зависит от энергии. В программе нет дорогостоящего оборудования. Он дешевле в установке и обслуживании, но уступает принудительной вентиляции по производительности и эффективности.
Свежий воздух поступает естественным путем через щели в оконных и дверных проемах с рамами, через открытые вентиляционные отверстия и периодически открывающиеся двери. Дренаж осуществляется через закрытые вентиляционные отверстия на кухнях и в ванных комнатах.
Квартиры в старых многоквартирных домах вентилировались естественным образом. Никто не собирался его механизировать. Теперь в этих квартирах, предназначенных для естественной вентиляции, установлены пластиковые герметичные окна. Из-за этого нарушается нормальное движение воздуха, поэтому необходимо установить настенный вентилятор вместе с пластиковым окном в многоэтажном здании.
В случае с клапаном, самым дешевым, но наиболее эффективным способом будет обеспечение притока или оттока. В этом случае вся система станет комбинированной, то есть частично механизированной.
К простейшим вариантам комбинированных систем вентиляции, частично механизированных с местными вентиляторами, относятся системы с приточными или вытяжными клапанами или с кухонными вытяжками без рециркуляции с воздуховодами, соединенными с вентиляционной шахтой.
Конечно, если владелец решил установить приточно-вытяжную вентиляцию, он не будет экономить на материале для вентиляционных каналов. Маловероятно, что он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, которые можно без проблем и дополнительных хитростей подключить к вентиляционному оборудованию.
Устройство, расположенное на чердаке дома, отвечает за приточно-вытяжную вентиляцию. Он продувает свежий воздух и отсасывает выхлопную массу независимо от погодных условий.
В частных домах вытяжные трубы из ванных комнат и вытяжки либо прокладываются отдельно к чердаку, либо объединяются в общий воздуховод внутри здания. Это уменьшает количество потерянного пространства, и воздуховод достигает самой высокой точки крыши, обеспечивая отличную тягу.
Пластиковая канализационная труба, проходящая через чердак, должна быть облицована теплоизоляцией. В противном случае труба обрушится из-за температурных колебаний. Из кухни всегда будет выходить более горячий воздух, чем из окрестностей, что означает, что труба может деформироваться или снять уплотнение из-за неустойчивого расширения.
Верхняя часть трубы должна быть оснащена колпачком – вентиляционным отражателем, который защищает от атмосферных осадков.
Классы герметичности
Современный подход к правильно организованной вентиляции – это обеспечить полную герметичность воздуховодов. О плотности данной системы было сказано выше. И эти два класса можно также внести в категории герметичности. Именно ими и определяются проводимые работы в российских строительных организациях, потому что все это обозначено СНиПом 3.05.01-85.
В нем четко сказано, что существует несколько очень важных причин, по которым контролируется герметичность оцинкованных воздуховодов.
- Эффективность системы вентиляции резко снижается, когда уменьшается воздухонепроницаемость вентиляционных участков и труб. При этом усложняются ремонтные и обслуживающие процессы. А так как санитарные нормы четко оговаривают, каков должен быть воздухообмен в тех или других помещениях, соответственно надо строго придерживаться установленных требований. А значит, приходится проводить минимизацию утечек.
- Недостаточность приточного свежего воздуха и отток из помещений использованного создает условия, в которых находиться человеку некомфортно. К тому же это вредно для здоровья. Поэтому приходится увеличивать мощность наносного оборудования. Что влечет за собой увеличение расходов на энергоносители.
- Если герметичность оцинкованных воздуховодов нарушена, и если участок вентиляции располагается в неотапливаемом помещении, то велика вероятность образования внутри труб конденсата.
В Европе пользуются своим документом, регламентирующим герметизацию воздуховодов. Обозначается он, как Eurovent 2.2. В нем три класса герметичности вентиляционных воздуховодов.
Класс «А»
Это самый низкий класс герметичности воздуховодов, который определяется таким показателем, как воздухонепроницаемость. Так вот он не должен быть меньше 1,35 л/сек/м при условии, что давление воздуха, проходящего по оцинкованным воздуховодам, составляет 400 Па.
Класс «С»
И последний класс с воздухонепроницаемостью 0,15 л/сек/м. Как и в предыдущих классах учитывается давление воздуха в системе 400 Па.
Проверка герметичности
В независимости от того, сооружается ли новая система вентиляции или проверяется эксплуатируемая, необходимо четко понимать, что испытания надо проводить обязательно. Особенно это касается работающей вентиляционной системы, которая стала работать неэффективно. Для этого используется технология аэродинамических испытаний. Не самый простой процесс, но без него не обойтись.
При выявленных недостатках надо принять меры по их устранению. Обычно это разгерметизация стыков. Поэтому надо провести повторную герметизацию путем нанесения герметика, мастик или самоклеящихся лент.
