Особенности металлических элементов отопления: батарей, труб, радиаторов, экранов

Удобство приобретения комплектующих для отопления

Комплекты дают гарантию, что детали подойдут для радиатора данного типа по размеру и количеству

Есть несколько причин, по которым выгодно приобретать специализированные упаковки для установки тепловых батарей в доме:

• В монтажкомплекте есть все необходимое – это экономит время, которое нужно будет затратить на приобретение отдельных элементов.
• Упрощается ремонт и техническое обслуживание батарей – металл отопителя подвержен коррозии, и если будет необходимость выкрутить из заржавевшей резьбы кран или воздухоотводчик, установленные без переходников, это может привести к определенным сложностям.
• Все элементы компактно сложены в упаковке – такой подход позволяет установщику быстрее ориентироваться во множестве фитингов и других приспособлений и поддерживать порядок на рабочем месте.
• Любой магазин сантехники имеет в наличии несколько вариантов монтажкомплектов, что упрощает поиск необходимого. Интернет магазину проще передать детали в упаковке по дороге к пункту назначения, можно быть уверенным, что отдельные компоненты не будут утеряны.

Кроме всех этих преимуществ количество комплектов всегда должно соответствовать количеству отопителей, что сводит к минимуму возможность забыть приобрести какие-то компоненты для оборудования системы.

Подключение радиатора своими руками

Однотрубная и двухтрубная схема подключения радиаторов

В многоквартирном секторе батареи монтируются с одной стороны помещения. Радиатор подключается несколькими методами в зависимости от разводки труб.

Используется диагональное или перекрестное подсоединение. Подводная труба подключается с одного бока батареи на верхнем участке, а отводящая выводится с другой стороны внизу. Такая схема актуальна для установок с большим числом секций значительной протяженности.

Нижнее подсоединение предусматривает подключение входа и выхода из радиатора снизу к двум патрубкам по обеим сторонам теплообменника. Схема отличается низкой эффективностью, но такого варианта не избежать, если система снабжения теплом устроена в полу.

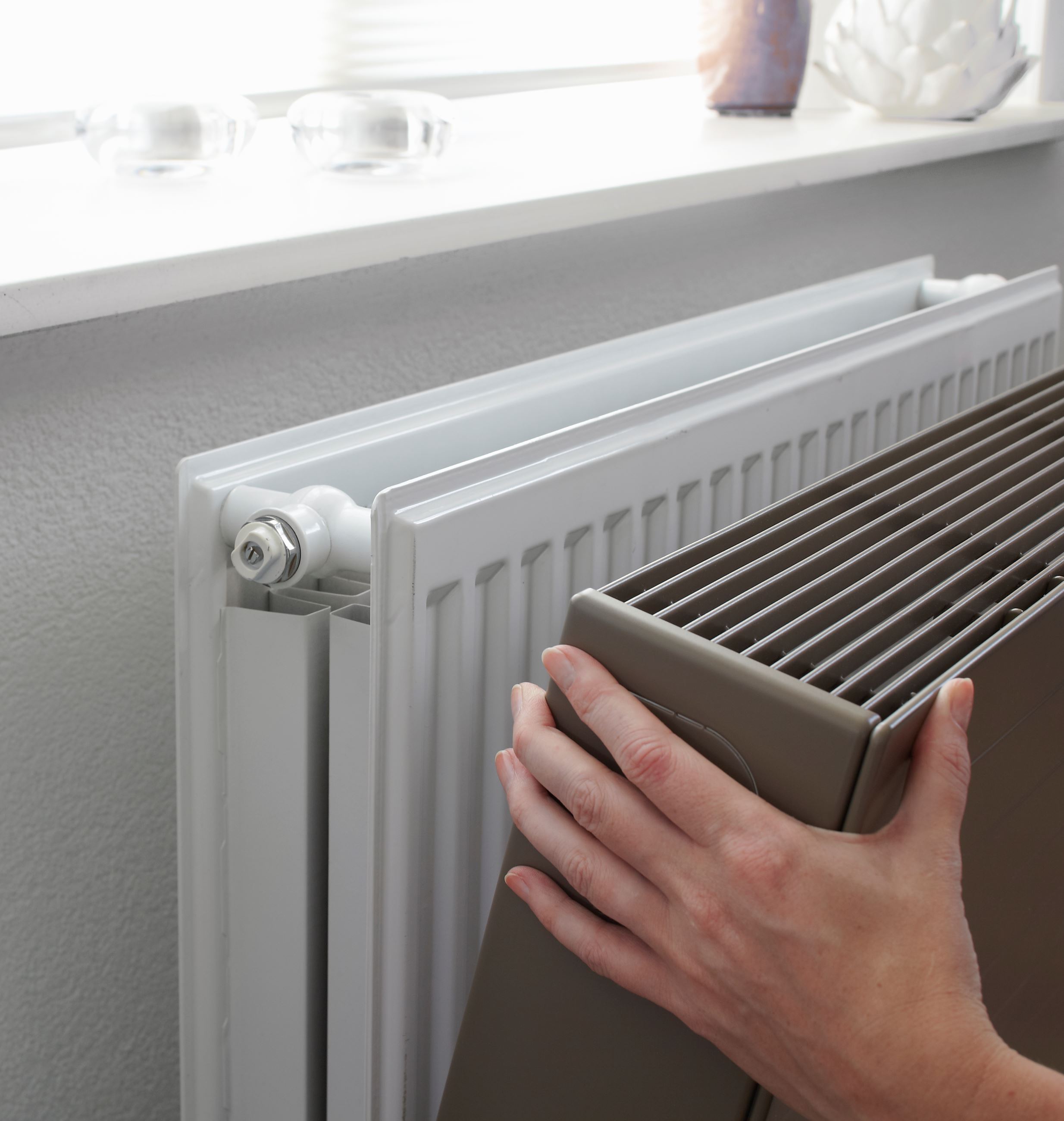

Металлические экраны на радиаторы

Металлический экран

Не всегда внешний вид радиаторов приемлем для конкретного интерьера комнаты. Исправить это можно, установив экраны для батарей отопления металлические. Но помимо этого они выполняют другие функции.

Если в системе отопления предусмотрен высокотемпературный режим работы – велика вероятность появления ожогов при касании батареи. Металлический экран в этом случае выполняет защитные функции, так как он касается лишь небольшой части радиатора. Вследствие этого уровень его нагрева значительно ниже.

Во время подбора оптимальной модели рекомендуется обращать внимание на следующие характеристики металлических экранов на радиаторы отопления:

• Способ установки. Чаще всего в конструкции предусмотрены внутренние ребра, на которые опирается экран;
• Площадь закрытия. Это может быть лишь лицевая часть радиатора. По необходимости можно выбрать модель с боковыми экранами;
• Размер должен превышать габариты радиатора на 10-15 мм;
• На лицевой части обязательно должна присутствовать вентиляционная сетка. Нельзя устанавливать самодельные сплошные экраны для радиаторов отопления металлические. Это приведет к значительному ухудшению конвекции воздуха.

В некоторых случаях необходимо закрыть наружные трубы для отопления из металла. Для этого также можно использовать экраны

Важно правильно подобрать размер

В видеоматериале можно ознакомиться с практическими рекомендациями по установке стальных труб в отоплении:

Конструкция и типы обогревателей из стали

Стальные батареи отопления бывают двух видов:

1. Панельные изделия, представляющие собой цельную конструкцию.
2. Трубчатые радиаторы, состоящие из секций.

Технология изготовления батарей отопления из стали у всех производителей практически одинаковая. Так называемые радиаторы стальные – штампованные изделия, изготовленные путем глубокого штампования поверхности металлического листа.

Производство включает в себя несколько этапов:

1. Высококачественную листовую сталь пропускают через пресс, который формирует на ее поверхности 2 горизонтальных канала вверху и внизу и вертикальные по 3 штуки на каждые 10 см длины. Они будут пропускать через себя теплоноситель после подключения к отопительной системе и являются, как преимуществом, так и недостатком стальных панельных систем.
2. Две штамповки соединяют при помощи роликовой сварки вместе, создавая тем самым панель. Именно она является основой этого типа батарей отопления.
3. Готовое изделие подвергают методу многоступенчатой окраски, в которую входит не только придание ему определенного цвета (чаще всего белого), но и обработка антикоррозийным средством, и финишным глянцевым покрытием. Эти манипуляции значительно увеличивают срок эксплуатации изделия.
4. Каждая панель оснащается набором монтажных устройств, и пакуется в специальную тару, оберегающую их от ударов при перевозке.

Так выглядит общая технология, по которой изготавливаются батареи панельного типа. Отличия у каждой фирмы могут состоять в толщине и качестве листовой стали, а так же материале, из которых делают комплектующие элементы для них.

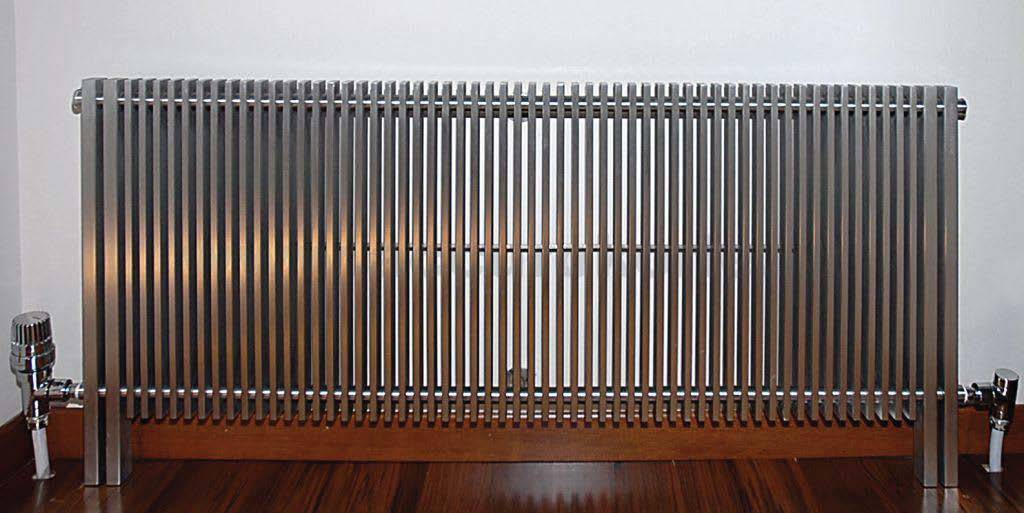

Трубчатые стальные радиаторы состоят их двух коллекторов, расположенных внизу и верху и трубок между ними. Эти конструкции могут состоять из нескольких секций, количество трубок в них может варьироваться от 3-х до 6-ти.

Как панельные, так и секционные стальные отопительные радиаторы могут быть настенными и напольными, стандартными или вертикальными, а их мощность зависит от типа модели.

Какая схема подключения батареи самая эффективная?

Различают три способа установки радиатора.

Диагональная

Считается наиболее эффективной и используется в большинстве случаев.

Фото 1. Четыре варианта диагонального подключения радиатора к отоплению, для однотрубной и двухтрубной систем.

Это связано с высоким КПД:

1. Теплоноситель поступает в батарею из верхнего угла.
2. Жидкость расходится по всему доступному объёму.
3. Вытекает в противоположной точке.

По этой схеме проводят испытания систем на фабриках.

Нижняя

Встречается реже прочих, поскольку обладает меньшим коэффициентом полезного действия. Обе трубы подключают к нижней части батареи. Средние потери составляют 15%.

Фото 2. Однотрубный и двухтрубный способ нижнего подключения батареи отопления. Во втором случае нужно больше материалов.

Из плюсов следует выделить возможность монтажа в полу, что скрывает обвязку. А для компенсации низкого КПД рекомендуется устанавливать более мощный радиатор.

Не следует использовать подобную схему в обвязке без насоса, поскольку возникает явление вихря. Поток разогревает поверхность труб, увеличивая теплоотдачу при естественной циркуляции воды. Явление пока не изучено, поэтому непонятны возможные последствия.

Боковая или односторонняя

Соответствуя названию, трубы включают с одного бока: у верхнего и нижнего углов. Подобный вариант установки используют в домах с вертикальными магистралями, например, в многоквартирных. Эта схема не применяется при подводке теплоносителя снизу, поскольку значительно усложняется монтаж.

Фото 3. И однотрубная, и двухтрубная системы позволяют выполнить боковое подключение батареи. В первом случае обязателен байпас.

Обладает высоким КПД, чуть меньшим, чем диагональная схема. Это касается радиаторов с 10 и менее секциями. Длинные батареи хуже прогреваются, поскольку рабочей жидкости приходится совершать долгий путь в одну сторону.

Важно! Этот фактор не затрагивает панельные теплообменники, в которые ставят специальные стержни, улучшающие подачу

Лучшие панельные модели по соотношению цена и качеству на 2021 год

Axis Classic 22 500

Модель Axis Classic 22 500
Мне нравится6Не нравится2

Относится к панельным моделям с подводкой бокового типа. Предназначен для эксплуатации в жилых частных домах, общественных, производственных, административных зданиях. Конструкция батареи включает две панели с дополнительными конвекторами, декоративную обрешётку в верхней части и боковые крышки. Прибор изготовлен из качественной стали низкоуглеродистого типа, толщиной 1, мм, обеспечивающей возможность эксплуатации изделия при повышенном давлении до 20 атмосфер.

Плюсы и минусы

Высокая скорость нагрева при малом объёме теплоносителя.
Привлекательный, эргономичный дизайн.
 Простота подключения.
Высокое качество покраски.
 Долговечность.
Доступная стоимость.

Отсутствие монтажного комплекта.

Цена: от 5664 рублей.

Kermi FKO 22 500

Качественная Kermi FKO 22 500
Мне нравитсяНе нравится

Сбалансированная, качественная модель, оптимальная для частного дома по долговечности, цене и энергоэффективности. Номинальный уровень теплоотдачи: 1158 Вт, за счёт чего одна батарея Kermi может обогреть от 5 до 38 квадратных метров помещения. Для изготовления данного радиатора используют высококачественную сталь 1,25 мм.

Плюсы и минусы

Долговечность.
Эстетичный внешний вид.
 Надёжность.
 Улучшенные теплотехнические показатели.

Высокая стоимость.

Цена модели составляет от 6850 рублей

Buderus Logatrend VK-Profil 22 300

Практичное Buderus Logatrend VK-Profil 22 300
Мне нравится1Не нравится1

Практичный, функциональный панельный отопительный элемент из долговечной, надёжной стали с толщиной стенок 1,2 мм, предназначенный для установки в жилищном фонде, общественных, производственных помещениях.

Благодаря отсутствию острых углов, выступающих кромок, гигиеничности, простоте ухода, подходит для детских и медицинских учреждений.  Модель с нижним подключением. Оснащена встроенным термоклапаном для термостатической головки, регулирующей скорость перемещения теплоносителя внутри прибора.

За счёт применения роликовой сварки для соединения панелей батарея имеет увеличенный рабочий ресурс, надёжно защищена от протечек.

Плюсы и минусы

Поддержание повышенной температуры теплоносителя.
Надёжная двухпанельная конструкция.
Высокий уровень теплоотдачи.
Нижний тип подключения с маскировкой трубопровода под полом или в стене.

Массивные размеры;
Низкая устойчивость к коррозии.

Цена: от 7277 рублей.

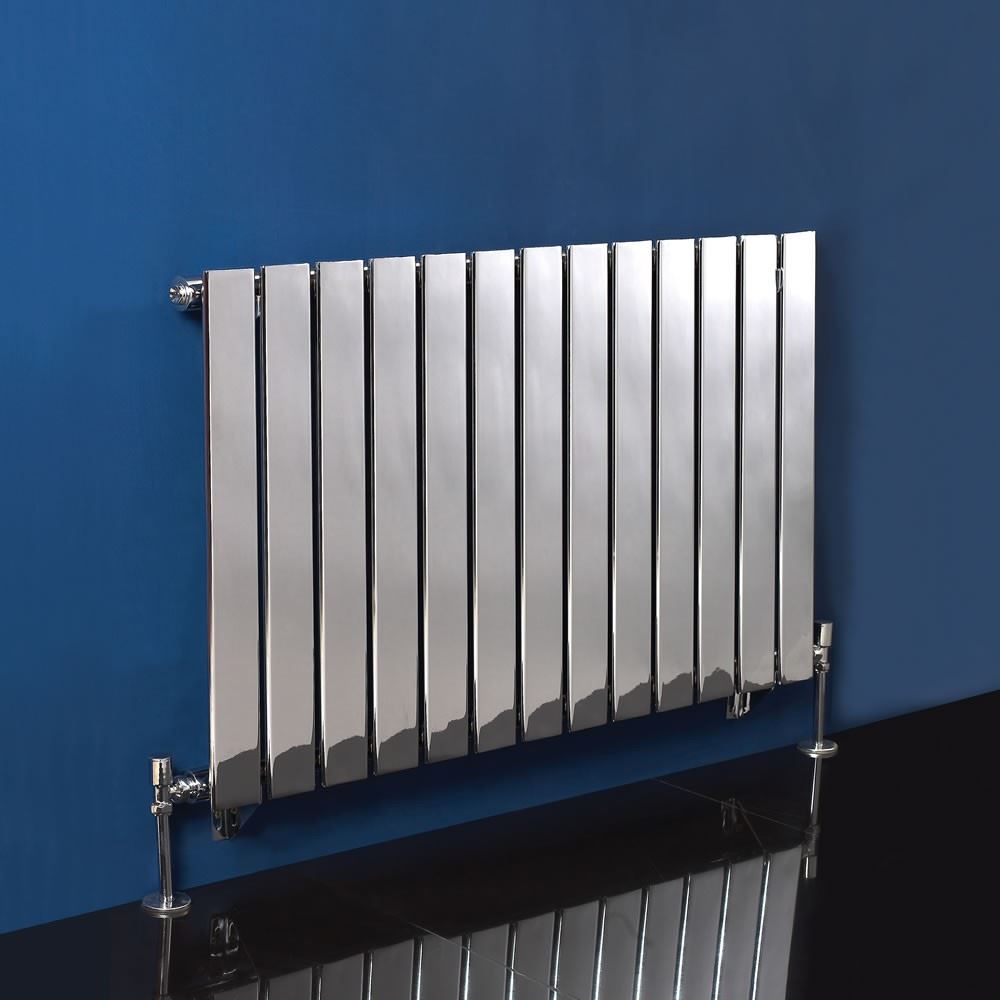

Металлические радиаторы отопления

Стальной радиатор

Наряду с биметаллическими или алюминиевыми радиаторами хорошими эксплуатационными характеристиками обладают металлические батареи для отопления. Они отличаются от стандартных конструкций монолитностью (неразборные), доступной стоимостью и продолжительным сроком эксплуатации.

Особенностью конструкции является нагрев помещения с помощью метода конвекции. Для этого металлические панельные радиаторы для отопления должны состоять из 2-х компонентов – корпуса и системы трубопроводов, по которым протекает теплоноситель. Передача тепловой энергии происходит за счет плотного прилегания труб к металлической ребристой поверхности. Для лучшей конвекции воздушных потоков внутри предусмотрены специальные каналы.

Типы металлических радиаторов отопления

При выборе металлических батарей в систему отопления нужно обращать внимание на следующие характеристики:

• Количество греющих панелей – от 1-й до 3-х;
• Общая площадь батарей. От этого зависит теплоотдача и номинальная мощность;
• Толщина металла не должна быть менее 1,25 мм;
• Панели должны быть соединены между собой методом роликовой сварки. Визуально толщина швов при этом не превышает 2-3 мм, в отличие от точечной или дуговой;
• При недостаточной площади обогрева, но приемлемой мощности радиатора можно дополнительно установить металлические экраны на радиаторы отопления

Преимуществом металлических панельных радиаторов в отопительной системе является высокий порог максимального давления. Он может достигать 50 атм.

Виды моделей

Современный рынок предлагает широкий ассортимент моделей стальных батарей, но всех их можно условно разделить на несколько видов:

1. Самыми популярными и эффективными являются панельные радиаторы, которые могут состоять из одной, двух или трех панелей и быть оснащены теплообменниками (или без них).

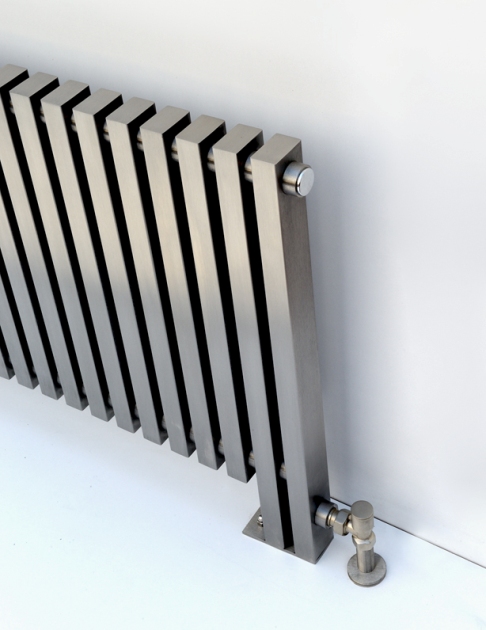

2. Вертикальные обогреватели делятся на трубчатые и панельные. Они отличаются своим «ростом», так как их минимальная высота 1 м, тогда как у обычных она достигает 600 мм, а у высоких доходит до 900 мм. Эти виды стальных батарей выглядят стильно, греют чуть менее эффективно и стоят очень дорого. Особенно это касается дизайнерских моделей.
3. Пластинчатые стальные радиаторы встречаются нечасто, и то в госучреждениях.

Как правило, большинство потребителей выбирают панельные виды обогревателей из-за их гармоничного соответствия качеству и цене, но, как и любые другие устройства, они не вечны и могут поломаться. Возможность аварии лучше предусмотреть, обращая внимания на «сигналы», которые подает система.

Способы установки панельных радиаторов

Уже давно были определены типы подсоединения батарей к системе отопления.

Оно может быть:

1. Диагональным.
2. Боковым.
3. Нижним.

Первый способ сводит к минимуму теплопотери, поэтому считается самым лучшим.

При боковом подключении подающая труба и обратка подсоединяются с одного бока радиатора.

Нижний способ требует «жертву» в виде 15% теплопотерь, но при этом позволяет спрятать трубы в пол, что придает помещению более эстетичный вид, а любые потери можно восполнить, купив более мощный радиатор.

Подключение стальных панелей зависит от типа изделия, поэтому перед их покупкой нужно заранее продумать, каким оно будет. Если установка предстоит в квартире с центральным отоплением, то лучше не менять способ, а подобрать радиаторы с необходимым способом подключения.

Основные правила установки биметаллических радиаторов отопления

Чтобы радиатор эффективно обогревал помещение, но не забирал излишнее тепло из системы, рассчитывается оптимальное количество секций. Исходя из строительных нормативов и практики, для отопления 1 квадратного метра требуется 100 Вт мощности, формула расчёта выглядит так:

количество секций радиатора = площадь отапливаемого помещения x 100Вт / номинальную мощность одной секции, указанную производителем.

Фото 1. Биметаллический радиатор модели 300/85, тепловая мощность 139 Вт, производитель – «Rens», Украина.

Расчёты актуальны для стандартной высоты помещения — 270 сантиметров. Если число секций получилось не целым — округляем в большую сторону, при этом без веских причин не стоит объединять в одну батарею более десяти секций, гораздо эффективней разделить их на две отдельные.

При покупке, а после при монтаже радиаторов учитываются оптимальные, наиболее эффективные для конвекции зазоры, расстояния:

• Радиатор желательно разместить по центру оконного проёма.
• Расстояние от подоконника 5—10 см.
• Расстояние до пола 8—10 см.
• Расстояние от радиатора до стены зависит от длины кронштейнов, составляет от 2 до 5 см.

Основные виды радиаторов

Стальные радиаторы. Применяются в основном для отопления жилых домов. Внешний вид довольно эстетичный, цена выше среднего, достойная теплоотдача — то, из-за чего выбирают радиаторы из стали для частных домов.

Биметаллические радиаторы. Их широко используют в строительной сфере. Отношение качества к цене приемлемое. Отличительная черта – использование стальной трубки в алюминиевом корпусе. Можно использовать в центральном отоплении.

Чугунные радиаторы. Древнейший тип радиаторов отопления. Их форма простая и строгая, фасад ровный, дизайн сдержанный. Нагреваются они длительное время, однако идеально подходят для систем с центральным отоплением. Они долговечные, недорогие, работают около 50 лет.

Алюминиевые радиаторы. Выделяются красивым наружным обликом. Однако, такой тип радиатора для отопления — не наилучший вариант для использования в жилплощади, где присутствует центральная система отопления. Но в жилплощади с автономной системой отопления данный тип радиаторов считается довольно известным. Кроме элегантного наружного облика их различает надежность, а также долгий срок службы – около 25 лет.

Медно-алюминиевые радиаторы. У них высокая теплоотдача. Их часто устанавливают в квартирах, офисах и подобных помещениях. Устойчивы к коррозии.

Особенности стальных радиаторов

Как правило, если речь заходит о покупке батарей отопления, то в большинстве случаев обсуждаются преимущества и недостатки стальных панелей:

1. Они лучше всего подходят для закрытых отопительных систем, но не безнадежны и для централизованного обогрева, если совпадают с ним по таким параметрам, как давление и Ph теплоносителя.
2. Установка стальных радиаторов отопления не вызывает проблем даже у людей, не сведущих в этом деле.
3. Стальные радиаторы, в зависимости от типа, подходят для однотрубных и двухтрубных систем обогрева, что расширяет их сферу использования.
4. Они мало весят, поэтому крепления для стальных радиаторов не нуждаются в дополнительном усилении или сложном монтаже.
5. Как правило, большинство моделей панельных батарей обладает возможностью бокового и нижнего подключения, что позволяет владельцам выбирать, какой способ для них предпочтительней.
6. У данных отопительных систем небольшой объем для теплоносителя, что значительно экономит средства при их эксплуатации.

Качество стальных панельных радиаторов отопления зависит не от страны производителя, а от состава стали, которая использовалась при их производстве.

Что входит в монтажкомплект

Монтажный комплект для радиаторов

Обычно стандартный комплект для подключения радиатора предусматривает следующий перечень элементов:

• футорка (переходник) левая с уплотнительным кольцом – 2 шт;
• футорка правая с уплотнительным кольцом – 2 шт;
• заглушка для переходника самоуплотняющейся конструкции;
• кран Маевского с силиконовой прокладкой;
• специальный ключ спускника воздуха.

Более универсальный комплект для монтажа радиатора может включать в себя кронштейны для фиксации посадочных мест корпуса на стену. Эти крепежи бывают разными в соответствии с типом конвектора, используемого в отоплении.

Футорка

Футорка и заглушка для перехода с большого диаметра трубы к малому

Фитинг, который имеет резьбу внутри и снаружи короткого отрезка трубы, по форме напоминающего обыкновенный болт. Эта деталь участвует в соединении запорной арматуры и различных труб, когда нужно сделать переход от большего диаметра к меньшему или наоборот, а также для адаптации отопителя со стандартной трубной арматурой. Сантехнические переходники изготавливают из бронзы и ее сплавов.

В некоторых случаях при разрушении винтовой нарезки в стальном отверстии ее высверливают и в это место устанавливают латунный фитинг. Это позволяет продлить срок службы водяного оборудования.

Воздухоотводчик Маевского

Кран оригинальной конструкции, устанавливаемый сбоку в верхней точке жидкостного теплового конвектора с целью выведения из него воздуха. Устройство имеет латунное основание с нарезкой для монтажа и тонким отверстием посередине. Снаружи имеется регулируемый игольчатый клапан со шлицем и головкой шестигранной формы под ключ, а также изготовленный из капрона или полипропилена элемент с боковым каналом для отвода воздуха. На резьбе воздухоотводчика стоит уплотнительное кольцо.

Заглушка

Расширенный комплект деталей, включающий настенные крепежи

Эта деталь имеет наружную резьбу на ½ или ¾ и чаще изготовлена из латуни. Лицевая часть заглушки из комплектующих для радиаторов отопления может быть покрыта эмалью белого цвета. Она имеет форму шестигранника для удобного ввинчивания в отверстие футорки. На резьбе возле выступающей юбочки установлено силиконовое кольцо, предотвращающее просачивание воды из отопителя наружу через щель между стенками запчасти и корпуса.

Кронштейны для крепежа

В монтажном наборе можно встретить кронштейны для чугунных агрегатов. Это стальные штыри с елочкой, рабочая часть которых имеет небольшой изгиб для удержания отопителя. В дополнение к ним идут пластиковые дюбели, куда и вкручивается хвостовик штыря. Алюминиевые и биметаллические конвекторы тоже допустимо фиксировать таким крепежом.

В случае железобетонной стены, трудно поддающейся сверлению на большую глубину, целесообразнее приобретать тип кронштейнов в виде крючков, которые фиксируют к стене в четырех точках.

Какие существуют виды низких теплообменников

Различают приборы, опираясь на следующие критерии: разновидность материала, из которого они изготовлены, конструкционные особенности основных компонентов – секций, пластин и по высоте. Производятся высотой от 200 до 450 мм, длиной от 500 до 6 000 и глубиной от 10 до 230. Выделяют следующие их виды:

1. Чугунные секционные, ребристые. Плюсами является хорошая тепловая инерционность и устойчивость к коррозии. Недостатки: низкое рабочее давление до 10 атмосфер, хрупкость, предрасположенность к скоплению грязи и налета внутри каналов, что со временем уменьшает теплоотдачу. Компактными батареями из чугуна являются модели МС 140М-300 (высота 388 мм).

2. Стальные панельные радиаторы представляют собой одну или несколько нагревательных пластин, заключенных в ребристую оболочку. Обладают прекрасной теплопроводностью и низкой инерционностью, потребляют минимальное количество теплоносителя. К примеру, стальной радиатор размером 100 мм в глубину, высотой 300 и длиной 1 000, может создать эффективную тепловую завесу у окна, площадь остекления которого до 4 м2.

Недостатки: неустойчивы к гидроударам, при сливе воды на стенках панелей может образовываться коррозия, конвекционный способ передачи тепла способствует образованию в помещении мелких частиц пыли. Из всех компактных обогревательных приборов имеют наиболее высокую стоимость. Например, цена радиатора Керми высотой 300 мм в зависимости от длины и глубины составляет 1 260 — 5 100 рублей.

3. Алюминиевые, литьевые и экструзионные секции характеризуются небольшим весом, хорошей теплоотдачей и элегантным дизайном. Технические характеристики низкого алюминиевого радиатора позволяют ему выдерживать рабочее давление до 16 атмосфер. Недостатки: низкая конвекция, срок эксплуатации (10-15 лет), неустойчивость к гидроударам и как следствие – возможные протечки между секциями. Купить батарею размером 200 мм из алюминия можно за 340 — 1 250 рублей.

4. Биметаллические состоят из 2 частей: сердцевины, изготовленной из стальных или медных труб и алюминиевой оболочки. Преимуществами являются: способность выдерживать высокое (до 100 атмосфер) давление, малый объем потребляемой воды и хорошая стойкость к коррозии. Секционный низкий биметаллический радиатор Rifar Base 200 имеет закрытую заднюю поверхность, что позволяет монтировать его в непосредственной близости от стеклянных поверхностей. Некоторые модели снабжаются ножками для установки на пол. Однако по теплоотдаче биметаллические батареи уступают изделиям из алюминия, а их стоимость при этом выше на 10-15 %.

5. Самыми низкими бывают пластинчатые батареи конвекторного типа. Такие линейные или плинтусные радиаторы имеют высоту от 200 до 400 мм и могут крепиться к стене и полу, при необходимости закрываются декоративными решетками. Характеризуются хорошей теплоотдачей, способностью выдерживать рабочее давление до 20 атмосфер. Выпускаются в виде цельных изделий определенной длины. При протечке требуют полной замены, что вызывает некоторые неудобства.

Что нужно учесть при покупке

Современный рынок отопительных приборов насыщен изделиями российских и мировых брендов, отличающихся по техническим характеристикам, качеству, цене. Для того чтобы избежать излишних расходов и не прогадать с качеством, специалисты рекомендуют учитывать следующие факторы:

1. Для централизованных систем отопления, которыми снабжены жилые многоэтажные дома, подойдут чугунные радиаторы. Для зданий с панорамными окнами лучше использовать биметаллические или алюминиевые.

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!Это нужно знать каждому, чтобы сэкономить!

Для закрытых отопительных систем, которые монтируются в частных домах, рекомендуются батареи из стали или алюминия.

2. Длина радиатора должна соответствовать размерам оконного проема или быть на 10-20 см больше. В противном случае не удастся создать эффективной тепловой завесы, что приведет к неравномерному прогреву воздуха в помещении.

Технические характеристики и стоимость наиболее популярных моделей

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Типы стальных батарей

Стальной секционный радиатор

Износостойкость, гибкость, пластичность — качества присущие стали. Они позволяют изготавливать различные виды продукции.

Основные виды стальных радиаторов:

• штампованные;
• трубчатые;
• секционные.

Каждый имеет особенности, которые учитывают при покупке и эксплуатации.

Штампованные панельные модели

Стальные панельные радиаторы

В общем случае технология производства изделий проста.

• Металлический лист штампуют, выдавливая рёбра жесткости и придавая объёмную форму.
• Листы соединяют контактной сваркой, чтобы получилась своеобразная замкнутая емкость.
• Для подвода пароводяной смеси и отвода охлаждённого теплоносителя вваривают два штуцера.

Большое влияние на сохранность привлекательного внешнего вида влияет способ окраски.

Внутреннее устройство штампованного радиатора

Работает стальной штампованный радиатор на двух принципах:

• излучение в пространство инфракрасных волн (тепла);
• конвекция — подъём нагретого от панели воздуха от пола к потолку.

Достоинства панельных металлических радиаторов отопления:

• относительно низкая цена за счёт технологичности и минимума применяемых материалов;
• привлекательный внешний вид, широкий выбор продукции;
• возможность выбора мощности в зависимости от объёма помещения;
• быстрый прогрев после подачи теплоносителя;
• не надо ставить защитный или декоративный экран;
• небольшая масса облегчает транспортировку и монтаж.

Тот же эффект вызывает соль, содержащаяся в теплоносителе централизованных сетей. В частных домах это не так существенно — можно использовать специальные добавки или заполнить систему антифризом.

Второй недостаток — плохая сопротивляемость гидроударам, поэтому в домах с городским отоплением плоские железные батареи устанавливать не рекомендуется. Если всё-таки принято такое решение, обязательно устанавливают редукторы, смягчающие гидроудары.

Размеры панельных изделий могут быть самые разные. По длине от 40 см до 3 метров, по высоте — 0,3-0,9 м. От геометрических размеров зависит и мощность прибора. Характеристику всегда можно найти в паспорте. Также теплоотдача зависит от количества рядов панелей в сборке.

Трубчатые

Стальная трубчатая батарея

Для изделий используются стальные трубки, соединённые в своеобразные решетки.

Трубы используют толстостенные, что увеличивает цену. Изнутри каналы покрывают полимерными материалами для предотвращения коррозии.

Толстые стенки гарантируют повышенные характеристики в части устойчивости к гидроударам. Рабочее давление для такого типа изделий устанавливается в пределах 15 Атм, что допускает использование в централизованных сетях.

Этому же способствует максимально допустимая рабочая температура теплоносителя — до 130 градусов.

Габариты зависят от толщины трубок и расчётного значения отдаваемой мощности. Длина до 3, высота до 1 м.

При покупке учитывают наличие отводов для бокового или нижнего подключения.

Кроме этого батареи трубчатого типа легко протирать или мыть, так как отсутствуют какие-либо выступы и изгибы.

Батареи равномерно прогреваются и обладают температурной инерцией. Эффект достигается за счёт толщины стали. Изделия некоторое время сохраняют тепло благодаря большой массе.

Секционные

Металлические батареи, собранные из отдельных секций, внешне очень напоминают чугунные радиаторы. В то же время имеют существенные отличия в изготовлении и технических характеристиках.

• Вначале методом штамповки и контактной сварки изготавливают отдельные секции.
• Следующий этап — сварка секций в единое изделие.

Конструкция является симбиозом панельных и трубчатых радиаторов.

Низкая коррозийная стойкость и высокая цена – главные показатели, ограничивающие распространение этого типа приборов.

В то же время секционные железные батареи выдерживают высокое давление и могут использоваться для обогрева в многоквартирных домах.

Секции соединены сваркой, что снижает коррозию в местах стыков, исключает протечки между компонентами.

Относительный недостаток по сравнению с алюминиевыми и биметаллическими изделиями: уменьшить или увеличить количество секций нельзя. Изделие является единым целым.
