Какие элементы входят в комплектующие для радиаторов отопления

Разметка радиаторов с кронштейнами

Благодаря тому, что батареи имеют секционный принцип устройства, это позволяет точно определиться с количеством секций, которые будут необходимы для отопления помещения, имеющего конкретные условия. Информацию о том, как правильно рассчитывать это количество, нужно изучить заранее – еще перед покупкой радиаторов. Если следовать правилам монтажа, то 1 кв.м площади нагревательной плоскости радиатора будет оснащен 1 кронштейном.

Батарея отопления своими руками должна быть размечена с учетом следующих нюансов:

• Размечаем точки монтажа кронштейнов с учетом правил, которые приведены выше.
• Перед тем, как высверлить отверстия, все расстояния нужно снова проверить.
• В высверленные отверстия вставляются дюбели, в них затем вкручиваются крепления.

Далее мы будем подключать самодельный радиатор отопления к коммуникационной системе.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Преимущества напольных крепежных элементов

Кронштейн для напольного крепления радиатора придет на помощь в том случае, если конструкционный материал стены не в состоянии выдержать веса батареи, а потому настенный фиксатор использовать нельзя. Вышеуказанное устройство используется при монтаже нагревательного элемента напротив панорамного окна. Напольный фиксатор может выступить отличным элементом декора при дизайнерском оформлении помещения.

Он используется для поддержки особенно массивных отопительных приборов, выполненных из чугуна, или для установки очень больших батарей. Установка кронштейнов для радиаторов напольного типа обеспечит надежную фиксацию оборудования. В ходе работ не потребуется помощь специалиста, так как устройство просто в использовании.

Различают следующие типы напольных фиксаторов для батарей:

• фиксируемый и регулируемый, возможно наличие пластиковой накладки;
• комбинированное изделие;
• специализированный, ширина которого лежит в пределах 80 мм – 100 мм.

Все что может вас заинтересовать про отопление на водороде вы можете найти на нашем сайте.

Хоть солнечные конвекторы для отопления дома еще очень дорогие, многие уже внедряют их как дополнительные источники тепла. Подробности здесь .

Способы подключения радиаторов отопления

Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи.

Способ №1 — боковое подключение

Боковое подключение радиаторов

Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.

К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:

1. Подача — в верхний патрубок.
2. Обратка — в нижний.

Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.

И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.

Способ №2 — диагональное подключение

Диагональное подключение

Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:

• Подача — к верхнему патрубку батареи.
• Обратка — к нижнему, но с противоположной стороны прибора.

То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.

Способ №3 — нижнее подключение

Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.

Нижнее подключение радиатора

Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.

Что делать? Есть два решения данной проблемы:

1. Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
2. Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.

Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.

Напольный способ крепления

Используется значительно реже по сравнению с навесным.

Основные причины выбора напольной установки:

• Несоответствие материала стен требуемой нагрузке. Актуально для газобетонных и гипсокартонных стен.
• Необходимость усиления настенного крепежа. Используют для моделей повышенной массы, прежде всего — чугунных.
• Невозможность размещения на стене ввиду нехватки места.
• Отсутствие подходящей стены (в помещении установлено панорамное окно).
• Дизайнерское решение.

Среди основных видов напольных держателей выделяются:

• Регулируемые фиксаторы. Некоторые модели комплектуются пластиковыми накладками.
• Нерегулируемые держатели. Некоторые модели также комплектуются пластиковыми накладками.
• Комбинированные держатели.
• Специальные держатели шириной от 80 до 100 мм.

Фото 2. Кронштейны для напольной установки батарей отопления. Представляют из себя стойки, которые крепятся к полу.

Напольные типы изготавливаются из чугуна, стали или других сплавов, рассчитанных на вес определённых моделей батарей.

Этап 1 — крепление радиатора на стене

В многочисленных рекомендациях, как правильно повесить батареи отопления, излагаются наставления по разметке стены для безошибочной перфорации под пластиковые пробки, в которые необходимо ввинчивать кронштейны под монтируемую батарею. Не будем себя обманывать — большинство мастеров навешивает радиатор на вбитые «по месту» штыри-крюки из арматуры, исходя из простой пропорции: два крюка сверху, на них ложится вся нагрузка радиатора с водой, и один снизу, предназначенный для центровки радиатора.

Поэтому к вопросу точной предварительной разметки межосевых отверстий для пробок отнесемся снисходительно. Но к соблюдению рекомендуемых зазоров между радиатором, полом, подоконником и внутренней стеной следует отнестись пунктуально и с пониманием.

Методика установки

Выбор положения для радиатора

Если мы выбрали способ установки и приобрели соответствующие кронштейны, то нам стоит разобраться, как разметить крепления под радиаторы. Все дело в том, что от положения отопительного прибора зависит его эффективность, а значит, и наш комфорт. И затраты на обогрев.

При выборе места и разметке под крепеж следуем таким советам:

• Батареи устанавливаем на удалении от входа в помещении, на стене или под коном.
• При монтаже в подоконной нише следим, чтобы ширина радиатора составляла около 75% от ширины ниши.

Для обеспечения эффективной теплопередачи размечаем стену под крепления таким образом, чтобы радиатор находится на ниже 100 мм от пола

Также важно соблюдать зазор между верхним краем батареи и подоконной доской, оптимальная величина которого составляет 70 – 150 мм.
Отступ от стены обеспечивает тепло отведение от задней поверхности радиатора. Его рекомендованная величина — от 25 до 60 мм.

Закрепление на стене

После проведения разметки можно приступать к монтажным работам.

Описание этого процесса мы начнем с алгоритма настенной установки:

По нанесенной разметке с помощью пробойника проделываем стартовые отверстия в отделке и штукатурном слое. Эти отверстия нужны для того, чтобы бур при сверлении не смещался.

Разметка под настенные кронштейны

• Используя перфоратор и бур нужного диаметра с победитовой наплавкой, начинаем сверлить гнезда под крепеж. Глубина гнезда должна быть чуть больше длины используемого дюбеля.
• В высверленные и очищенные гнезда забиваем пластиковые или металлические анкера.
• Крепления для чугунных радиаторов отопления завинчиваем в установленные в стенах гильзы. Пластинчатые кронштейны фиксируем с помощью стопорных винтов, предварительно выровняв их по вертикали и горизонтали.

Сверление по разметке

После того как все крепежные детали будут установлены, надеваем на них предохранительные накладки и навешиваем радиатор. Правильно установленные элементы должны выдерживать нагрузку без деформации.

Особенности конструкции радиатора

Внутренняя начинка радиатора отопления

Батарея представляет собой отдельный прибор отопления, имеющий в составе элементы с внутренними каналами для передвижения энергоносителя. Тепло отводится конвекцией, излучением и теплопередачей.

Секционные виды позволяют увеличивать отопительную площадь за счет добавления элементов. Панельные установки нельзя изменить по форме, что учитывается при расчете и монтаже системы. В сопроводительном паспорте указываются температурные критерии работы прибора, параметры рабочего давления, теплоотдача.

Радиатор в разрезе

Устройство батареи отопления в разрезе состоит из металлического трубопровода в форме совмещенных горизонтальных коллекторов, по которым проходит вода. Каналы соединяются с помощью вертикальных трубок небольшого диаметра, а вся система располагается в корпусе из чугуна, стали или алюминия. Раздельные секции скручиваются на резьбе.

Радиаторы служат для обогрева помещения, поэтому устройство приборов влияет на качество теплового обмена. Играет роль материал теплообменника и корпуса, поэтому используются биметаллические варианты, включающие 2 вида материалов.

Расчёт необходимого количества кронштейнов

Как правило, самостоятельный расчёт не требуется, поскольку данная информация содержится в технической документации к радиатору. А также там приведены рекомендации в части использования кронштейнов тех или иных моделей.

Расчёт для крепления на стену:

• Для чугунных батарей, где количество секций от 2 до 9 требуется 3 штуки, два из которых держат батарею сверху, один — снизу. В случае если количество секций больше, кронштейны добавляются из среднего расчёта: 1 крепёж на 3 секции.
• Для алюминиевых батарей с количеством секций от 2 до 12 также требуется 3 кронштейна: сверху и снизу — 2 и 1 соответственно. Дополнительные держатели добавляются из среднего расчёта: 1 крепёж на 4—5 секций.

Для биметаллических радиаторов количество крепежей аналогично алюминиевым если секций меньше десяти. Дополнительные держатели добавляются из расчёта: 1 крепёж на 4—5 секций.

Количество стоек для установки на пол подбирается из расчёта: 2 держателя на батарею с количеством секций до 10. На каждые 4 последующие секции добавляется 1 крепёж.

Разметка и монтаж

Для размещения батарей отопления оптимальными считаются участки, расположенные непосредственно под окнами.

Для эффективной работы важны следующие параметры:

• расстояние от нижней грани батареи до пола — от 80 до 120 мм;
• расстояние от верхней грани до подоконника — от 60 до 100 мм;
• расстояние от стены до корпуса радиатора — от 30 до 50 мм.

Настенное крепление

Не зависит от типа, но важна совместимость кронштейнов с устанавливаемой батареей. Разметка начинается с определения вертикальной линии, разделяющей оконный проём пополам, после чего данная линия отмечается на стене под окном.

Дальнейшая разметка зависит от разводки отопительного контура:

• Если в помещении разводка нижнего типа — на стене горизонтальной линией, параллельной полу, отмечается верхняя грань радиатора.
• Если разводка боковая — горизонтальная линия идёт в соответствии с осью подающей трубы.

Затем производится замер расстояний между точками крепежа на радиаторе и получившиеся отрезки проецируются на ранее прочерченные линии горизонтали и вертикали.

Начальные и конечные точки отрезков определяют места крепления фиксаторов к стене.

После в них при помощи перфоратора высверливаются отверстия, в которые устанавливаются дюбели и вкручиваются сами кронштейны. При правильном выполнении процедуры, трубы подачи и обратки будут чётко совпадать с соответствующими штуцерами на корпусе батареи. После навешивания проверьте надёжность крепления и удостоверьтесь в отсутствии люфтов.

Напольное крепление

Процедура напольного монтажа во многом схожа с настенной установкой и включает в себя следующие этапы:

1. Определение вертикальной линии, разделяющей окно пополам и проецирование её на пол.
2. Замер расстояния между точками крепежа на радиаторе и проецирование получившегося отрезка (или нескольких, если используется больше двух кронштейнов) на оси труб разводки с учётом ранее прочерченной линии. По аналогии с настенным креплением, начальная и конечная точки получившегося отрезка — места крепления кронштейнов к полу.
3. Сверление отверстий, установка и фиксация держателей.
4. Установка и последующая проверка радиатора на устойчивость.

Типы обвязки радиаторов для разных систем отопления

При нижнем подключении батарей выбора нет, производитель дает рекомендации привязки трубопровода подачи и обратки, их нужно выполнять. Чтобы выполнить нижнее соединение, то нужен клапан радиаторный для подключения снизу. Это деталь с фитингами, размещенными параллельно на расстоянии, равном посадочному месту стандартной панельной стальной батареи и перемычкой между фитингами. Также внутри вводов уже есть шаровой кран или вентиль для регуляции потока теплоносителя и полного перекрытия подачи воды.

Кроме нижнего есть еще варианты седельного, одностороннего и диагонального подключения. Односторонний способ чаще всего применяется в квартирах и различается на 1-но или 2-х трубный тип присоединения.

Чтобы выполнить обвязку, пригодятся советы профессионалов:

1. Если осуществляется обвязка стальными элементами на сгонах, нужны 2 шаровых крана, 2 тройника, 2 сгона (с двусторонней наружной резьбой). Резьбовые стыки следует уплотнить подмоткой или фум-лентой, покрыть герметизирующей пастой. Подмотки нужно столько, чтобы соединение было плотным, слишком много наматывать не рекомендуется, особенно если это чугунные батареи.
2. Однотрубную систему дополняют байпасом, чтобы была возможность отключить отопление. Чтобы не перекрыть циркуляцию теплоносителя по стояку, кран на байпас не ставится.
3. Для двухтрубной системы байпас не нужен, тут в верхнюю зону батареи присоединяется труба подачи, а в нижнюю точку – трубопровод обратки. Кран Маевского ставится всегда.
4. При обвязке по диагональной схеме при нижней разводке подающий трубопровод присоединяется к верхней точке батареи с одной стороны, труба обратки – в нижнюю точку с противоположной стороны радиатора.
5. Седельное подключение с нижней разводкой в однотрубной системе осуществляется как с байпасом, так и без него. Если нет байпаса, краны не устанавливаются, батареи можно снять без отключения с применением временной перемычки – это кусок трубы с резьбой на обоих концах. В квартирах седельное подключение не применяется, потери тепла при вертикальной разводке могут достигать 15%.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Какие бывают?

Благодаря многообразию форм и дизайнерским решениям источники обогрева уже давно стали частью интерьера. Они способны подчеркнуть стиль и изысканность любого помещения. На сегодняшний день магазины отопительных приборов предлагают огромное количество дизайнерских конструкций, выполненных из разных материалов и по красоте не уступающих художественным произведениям искусства, которые способны создать благоприятный микроклимат в помещении.

Декоративные батареи могут быть настенными, вертикальными и горизонтальными, спиралеобразными, собираться в виде красивых рамок из профиля, имитировать дерево или панно на стене. Также они могут быть выполнены в современном или ретро- стилях. Некоторые производители создают интересные модели отопительных приборов под сушилки, вешалки для одежды, подставки для цветов и декоративные статуи.

Как правило, чугунные варианты стилизуются под старину. Весьма интересно смотрится массивная конструкция с двумя-тремя каналами, которая монтируется на стену. Сам чугун при этом чернённый и покрыт элементами позолоты или бронзы. Немецкая фирма Guratec изготавливает чугунные конструкции для отопления с дополнительным орнаментом по поверхности. Различают полностью абстрактные модели, которые могут быть выполнены из любого материала, но при этом иметь причудливую форму.

Удобные скамеечные дизайн-радиаторы одновременно являются посадочным местом и приспособлением для обогрева. Такие модели часто используют в бассейнах, оранжереях, банях и саунах. Встречаются также дизайнерские отопительные приборы в виде вертикального зеркала с подсветкой, полотенцесушителей обтекаемой формы для детских комнат, и каменных агрегатов.

Поверхности радиаторов подразделяются на:

• конвективные;
• конвективно-радиационные;
• радиационные.

С технической точки зрения, конвектор – это стандартная труба, к которой прикрепляется множество пластин. В трубу поступает теплоноситель, который попутно нагревает пластины. Между ними курсирует воздух, который при нагревании поднимается к потолку. Там он остывает, опускается вниз и, проходя через пластины, снова поднимается вверх. При радиационном типе передачи тепло передаётся тепловыми инфракрасными лучами. Их свойство заключается в том, что они, проходя через воздух, не нагревают его, но нагревают при этом другие объекты – пол, стены, мебель, которые, в свою очередь, и становятся источниками тепла.

Самыми популярными на сегодняшний день являются конвективно-радиационные отопительные приборы. Конвективная составляющая у водочных радиаторов растёт за счёт увеличения площади спорок основания прибора с воздухом. По конструкции дизайнерские радиаторы отопления могут быть панельными, трубчатыми или состоящими из секций и блоков. Панельные радиаторы – это устройства, в центре которых расположены два листа, сваренные между собой. На листах находятся углубления в виде каналов, по которым циркулирует теплоноситель.

Трубчатые радиаторы состоят из трубок. Особенность и универсальность данного вида батарей заключается в том, что сварка всех элементов выполнена лазером и практически не имеет швов. Трубчатые конструкции обладают прочностью и долговечностью. Секционные радиаторы – самый популярный вид отопительных устройств. Они состоят из нескольких блоков, соединённых в батареи.

Варианты подключения радиаторов отопления в частном доме

Мы поговорили про способы прокладки труб по помещениям и выяснили, что наибольшей эффективностью обладают двухтрубные системы, так как они обеспечивают более равномерный прогрев всего здания. Если же здание маленькое, можно ограничиться однотрубной системой – так будет дешевле. Теперь мы поговорим о том, как подключить радиаторы отопления в частном доме. Существуют следующие схемы:

• Боковая схема;
• Нижняя схема;
• Нижняя для двухтрубных систем;
• Диагональная.

Давайте рассмотрим способы подключения радиаторов отопления в частном доме более подробно.

Боковая схема

Боковая схема подключения часто используется в многоквартирных домах, когда теплоноситель спускается сверху вниз, проходя через радиаторы в квартирах. Для того чтобы частично компенсировать остывание теплоносителя, делается подключение с перемычкой. Боковым способом подключаются радиаторы и в частных домах, по двухтрубной схеме – теплоноситель подается сверху, после чего проходит через радиатор и спускается в обратную трубу.

Иногда боковую схему называют односторонней – фактически, это одна и та же схема. Она рекомендована к использованию при установке крупногабаритных батарей отопления для обогрева помещений большой площади.

Нижняя схема

Рассматривая схемы подключения батарей отопления в частном доме, нельзя не упомянуть про нижнюю схему. В ней теплоноситель подводится в нижней части с одного бока и выходит с другого бока. Схема достаточно эффективная, но она ориентирована на однотрубные системы с последовательным подключением радиаторов. В двухтрубных системах такое подключение практически не используется. Нередко такую схему подключения радиаторов называют седельной.

Нижняя для двухтрубных систем

Некоторые батареи отопления устроены так, что входы и выходы у них расположены рядом (как правило, в нижней части). Такие батареи ориентированы на использование в двухтрубных отопительных системах. Схема не лишена определенных недостатков, связанных с неравномерным нагревом. То есть, самая дальняя часть батареи будет более прохладной, чем вся остальная поверхность. Поэтому использование подобных радиаторов не оправдано.

Диагональная схема

Диагональная схема подключения является одной из самых распространенных. Главным ее достоинством является равномерное распределение нагретого теплоносителя по батарее. Сам теплоноситель подается с правую верхнюю часть и удаляется через левую нижнюю часть (или наоборот). Благодаря тому, что он протекает по диагонали (и обязательно сверху вниз), обеспечивается равномерный прогрев всей батареи.

Данная схема ориентирована на использование в двухтрубных системах. В однотрубных системах наличие лишних изгибов вызовет увеличение гидравлического сопротивления.

Подготовка к монтажу биметаллических батарей

Перед началом работы по самостоятельному подключению биметаллических радиаторов следует собрать все необходимые для такого мероприятия приспособления, чтобы не отвлекаться на их поиск в дальнейшем. Обычно в комплекте с батареей идет специальный монтажный набор, который позволяет выполнить работу в кратчайшие сроки. В такой комплект входит ряд необходимых элементов, помимо всего прочего в нем обязательно находятся и кронштейны, предназначенные для крепления батареи к стене.

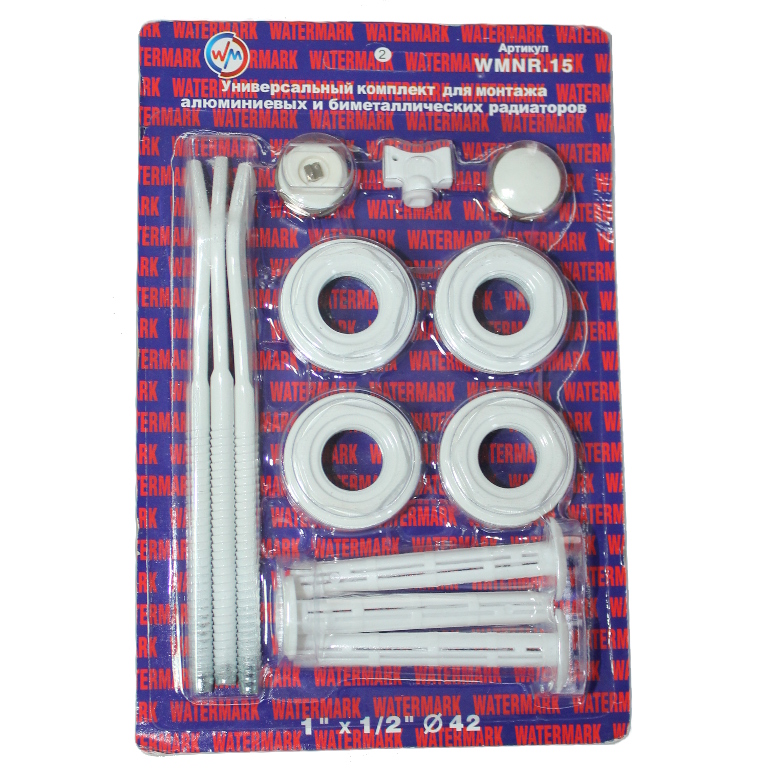

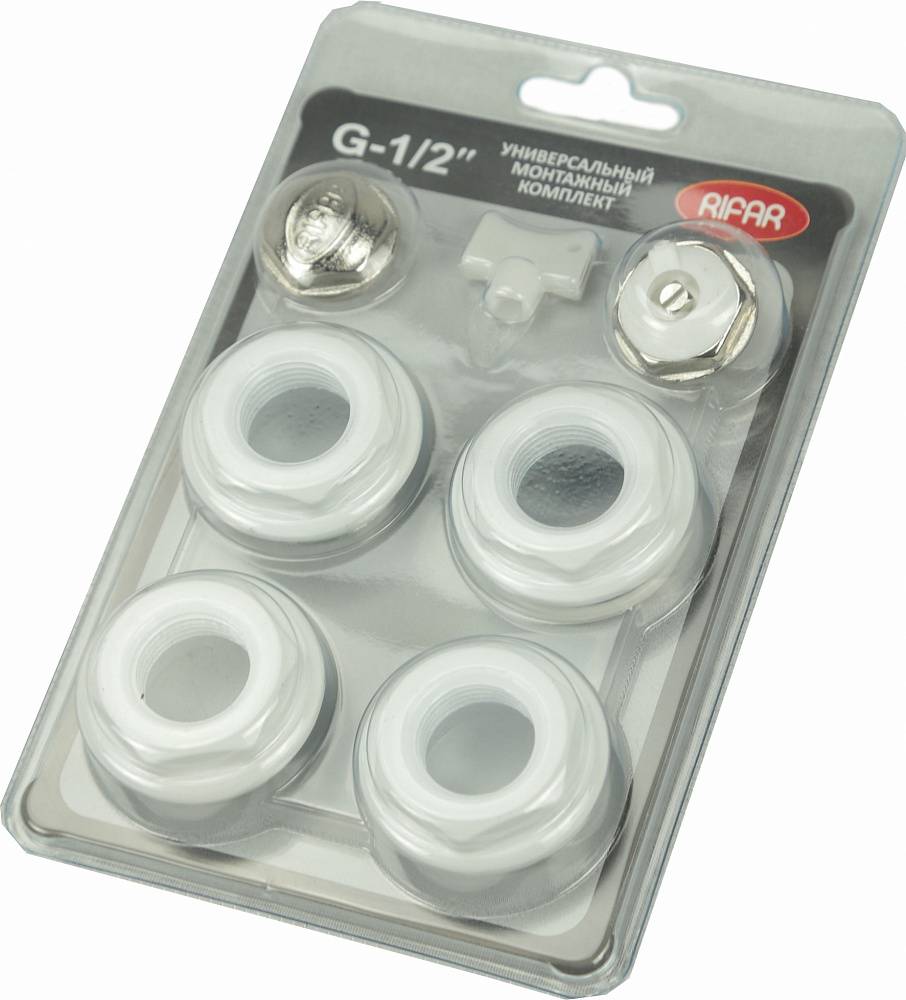

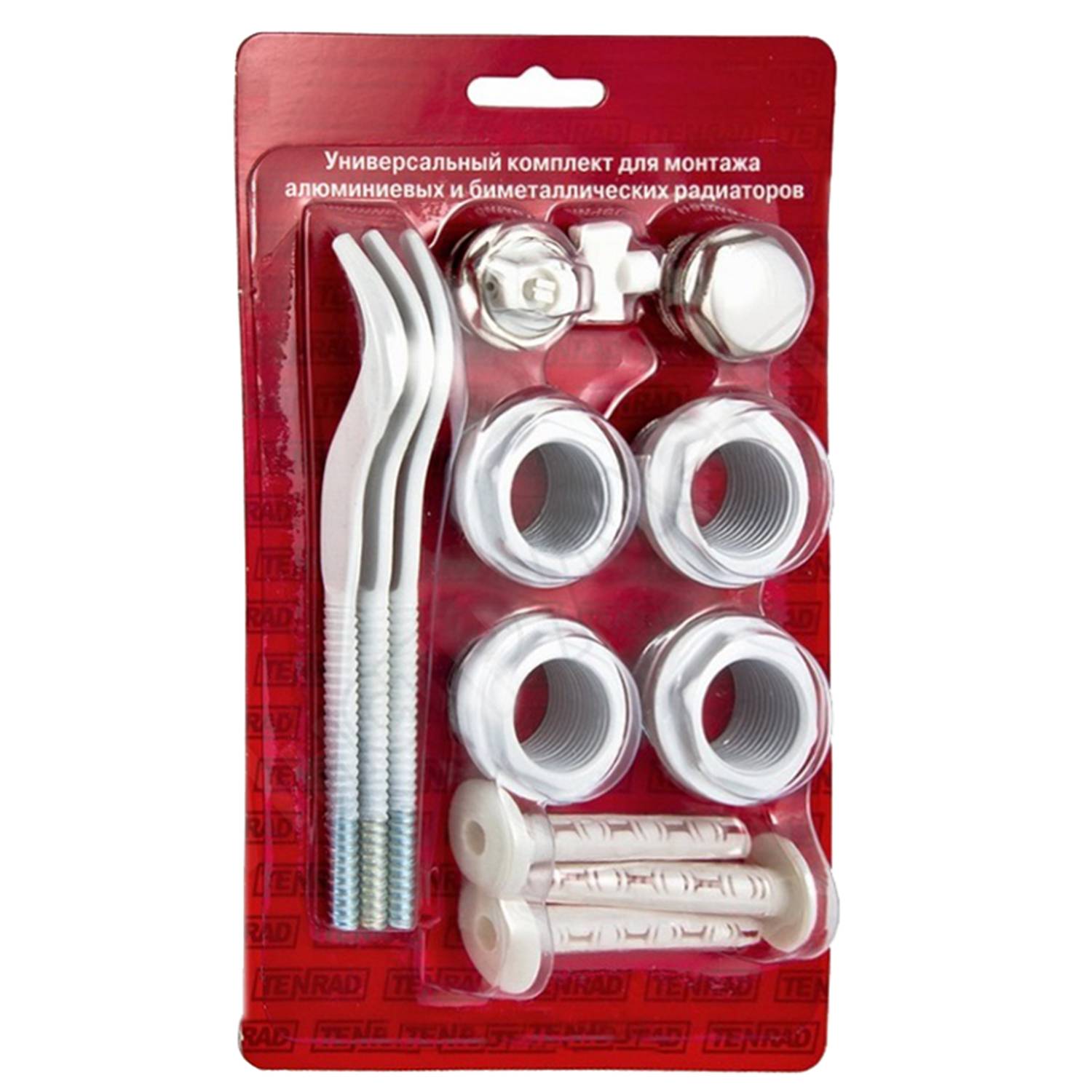

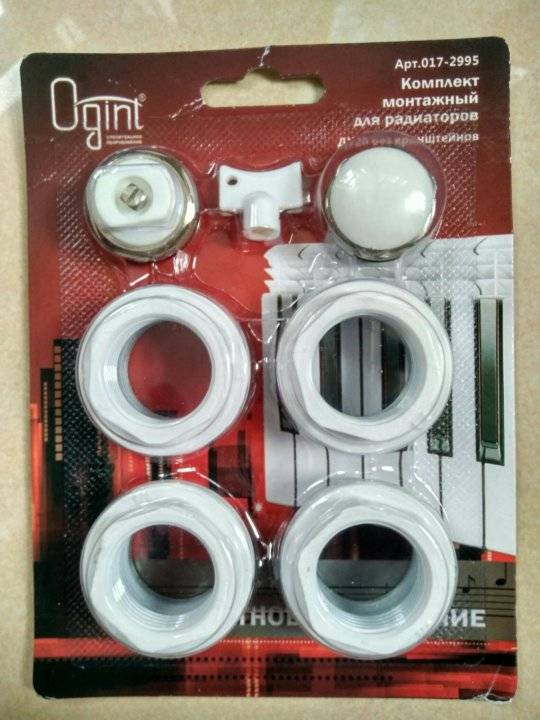

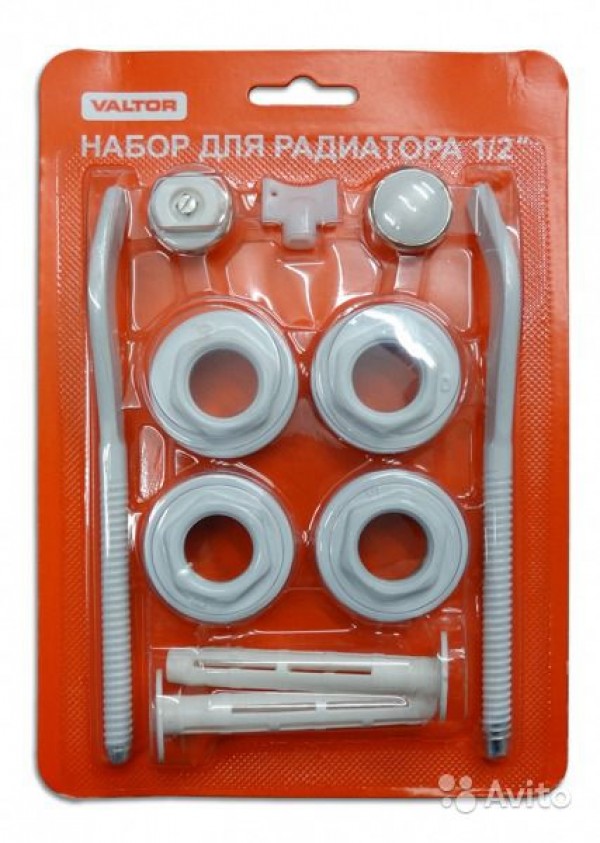

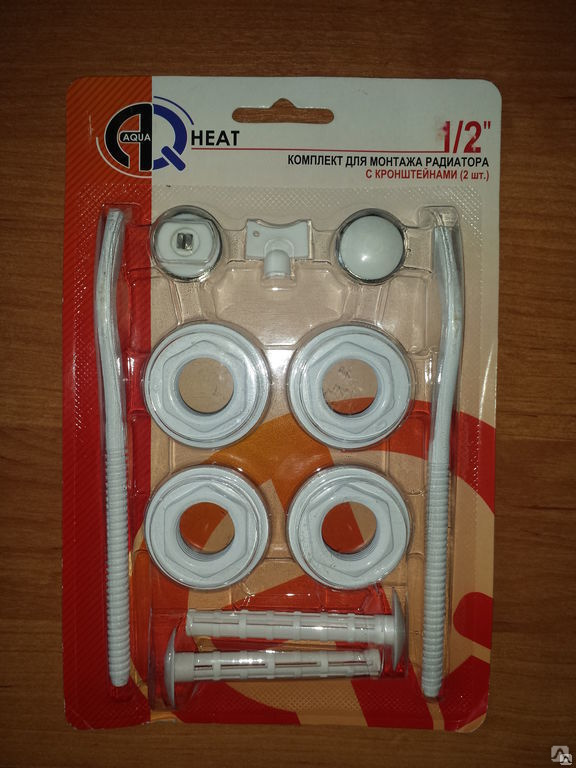

Комплект к радиаторам отопления биметаллическим

Для установки радиатора настоятельно рекомендуется использовать именно тот монтажный набор, который шел в заводской комплектации.

Если же до этого в квартире или доме были установлены аналогичные батареи, допускается использование бывших в употреблении кронштейнов. Нужно лишь убедиться, что они не разболтались и не заржавели. Однако грамотно выполнить такую диагностику может только квалифицированный сантехник, поэтому лучше не тратить время и использовать новые крепления.

Дополнительно приобретаются трубы и сопутствующие элементы, если планируется их замена. Чаще всего старые стальные трубы меняются на более легкие и в целом превосходящие по своим характеристикам трубы из армированного полипропилена.

Крайне не рекомендуется выполнять монтаж металлопластиковых изделий с применением цанговых зажимов.

По возможности вся арматура, крепления и прочие изделия должны быть высокого качества. От этого напрямую зависит надежность подключения и в целом срок службы системы. Для подсоединения одного биметаллического радиатора надо купить минимум 2 крана. Они позволят полностью отключать батарею. Дополнительно можно приобрести и установить по 1 крану на перемычку и батарею. При помощи таких дополнительных кранов вы сможете контролировать интенсивность обогрева.

Трубы и фитинги

Для максимально точной настройки температурного режима рекомендуется установить специальный термостат.

Установка и подключение биметаллических радиаторов выполняется с использованием целого набора различных приспособлений. Подготовьте их заранее, чтобы не отвлекаться в дальнейшем.

Набор для установки и подключения батареи отопления

1. Батарея и заводской монтажный комплект.

2. Краны.

3. Уровень.

4. Динамометрические ключи.

5. Карандаш.

6. Электродрель.

7. Американки.

Американки

Комплектующие для монтажа устройства

От деталей, поступающих в продажу вместе с радиатором, зависит качество его эксплуатации. Вместе с устройством предлагают два важных компонента: клапан для спуска воздуха и крепежи. Для многоквартирных домов их дополняют удлинителем протока.

Кран Маевского

Служит для отвода воздуха из системы. Помогает избавиться от газовых пробок, перегретого пара. Таким образом, позволяет снизить давление, повысившееся из-за долгой работы котла. Обязателен к установкам в обвязках закрытого типа дополненных циркуляционным насосом.

Справка. Желательно наличие клапана для спуска воды. Он будет служить той же цели, что кран Маевского, затрагивая жидкостную часть.

Кронштейны для крепления

Служат креплениями для радиатора. Обязательно присутствуют в комплекте с алюминиевым устройством.

Фото 2. Кронштейны для крепления алюминиевых радиаторов. Изделия уже вмонтированы в стену.

Их делят на три вида:

• Уголки для дерева.
• Штыри для стен из прочих материалов.
• Анкеры для любых поверхностей.

Для всех соединений с резьбой необходимы заглушки. Минимальный диаметр должен составлять один дюйм (25,4 мм). Для ниппелей они также нужны, но без ограничений по размеру.

Иногда алюминиевые радиаторы оборачивают прокладками с эффектом отражения тепла. Их размещают вдоль стены, уменьшая потери энергии в атмосферу. Материалом для изготовления служит фольга или порилекс. Вещество часто дополняют ещё одним слоем утеплителя, обычно пенопластом.

Удлинитель протока

Приспособление используют для повышения теплопроводности радиатора. Для этого последний должен содержать не менее 10 секций.

Обязательно боковое подключение к магистрали, поскольку алюминиевые устройства переправляют жидкость по диагонали

А также важно наличие запорных арматур на обеих трубах

Если условия соблюдены, для монтажа необязательно изменять текущую схему. В противном случае рекомендуется пригласить сантехника.

Руководство по подсоединению батареи

Работа по установке подобных агрегатов начинается с подбора подходящего диаметра труб подводки. Делается это просто – достаточно замерить диаметр труб в имеющейся системе и приобрести подходящий установочный набор. При покупке батареи проследите, чтобы монтажный набор был полным.

Состав набора для подключения батареи

1. Переходники.

2. Кронштейны.

3. Воздуховыпускной клапан.

4. Прокладки.

5. Пробка.

Подготовьте тару для сбора воды. Перекройте водоснабжение и слейте жидкость из системы отопления. Раскрутите резьбовые соединения труб старой батареи и демонтируйте радиатор.

Подготовьте тару для сбора воды

Сделайте разметку с указанием точек установки креплений. Возьмите новую батарею, приложите ее к подводкам и нанесите места размещения кронштейнов. На этом этапе вам понадобится уровень, при помощи которого вы сможете убедиться в горизонтальности установки, а также маркер либо карандаш для нанесения меток.

Разметка на стена для установки радиатора отопления своими руками

Просверлите отверстия в отмеченных точках. Для фиксации кронштейнов используйте дюбеля. Если ваш радиатор имеет менее 7-8 секций, крепление может выполняться с использованием 3 кронштейнов, а если секций больше, крепежей должно быть 4.

Установка батарей отопления в квартире

Установите агрегат на кронштейны. Установка должна быть выполнена так, чтобы горизонтальный коллектор располагался на размещенных вами крюках. Дополнительно вам нужно знать, что главным нюансом установки биметаллических агрегатов является тот факт, что удалять защитный целлофан можно лишь после того, как устройство будет установлено и проверено.

Выполните монтаж клапана Маевского. Он идет в монтажном наборе.

Выполните монтаж клапана Маевского

Клапан затягивается с помощью инструмента под названием динамометрический ключ. Этот инструмент позволит вам не перейти за допустимое напряжение.

В завершении останется лишь выполнить установку запорных и терморегулирующих изделий, после чего соединить батарею с отопительной системой.

Места соединений нельзя зачищать напильником и наждачкой, т.к. результатом такой обработки может стать появление протечек.

Таким образом, установка биметаллических радиаторов хоть и является довольно сложным мероприятием, но и с ним можно справиться своими силами. Следуйте инструкции и помните о полученных рекомендациях на каждом этапе монтажа. Удачной работы!

Установленный биметаллический радиатор порадует вас и ваших питомцев
