Как сделать Многоуровневые потолки из гипсокартона и натяжные своими руками с подсветкой: Пошаговая инструкция

Как рассчитать материал

При закупке необходимых комплектующих для установки гипсокартона на потолок обычно не возникает никаких сложностей, т.к. любой современный гипермаркет строительных материалов в состоянии предоставить весь необходимый перечень:

  • Гипсокартонные плиты. В продаже есть изделия толщиной 9,5 и 12,5 мм. Первый вариант из-за своего меньшего веса чаще всего используют для обшивания потолков. Чтобы определиться с точным количеством листов, необходимо подсчитать площадь потолка, и взять запас 5%.
  • Оцинкованный металлический профиль «UD». Имеет сечение 28х27 мм и служит для фиксации плит ГКЛ на стены по всему периметру. При расчете метража профиля к общей длине периметра добавляют 5 %.
  • Металлический оцинкованный профиль «CD» (60х27 мм). Используется для обустройства потолочной обшивки. Для расчета точного количества этого профиля необходимо иметь на руках предварительный чертеж подвесного каркаса. Направляющие устанавливают на дистанции 60 см друг от друга. Добавка на подрезание традиционная (5% длины).
  • Дополнительные крепежи. Дают возможность увеличивать промежуток между основным и декоративным основанием. Подвесы бывают двух типов – П-образные дистанционные и пружинные проволочные. П-образный элементы подходят в ситуациях, когда высота запотолочного пространства предполагается в пределах 12 см. Если гипсокартонные плиты необходимо опустить ниже (до 100 см), используют пружинные подвесы.

  • Дистанционные подвесы должны располагаться по всей площади потолка на расстоянии до 100 см при поперечных и продольных замерах.
  • Металлические соединители. С их помощью можно сращивать между собой направляющие профильные планки.
  • Крабы. Используются для плоскостного сращивания двух перпендикулярных планок. Для расчета числа крабов общую длину потолочного профиля необходимо разделить на 0,6.

  • Оцинкованные саморезы и дюбели из пластика. Обеспечивают надежное крепление профильного каркаса на бетонное перекрытие. Гипсокартонные плиты крепятся к каркасу посредством фосфатированных саморезов 3,5х25 мм.
  • Армирующая сетка серпянка и финишная шпаклевка. Эти материалы предназначены для заделки стыковочных участков гипсокартонной поверхности и точек посадки саморезов. Шпаклевка может быть гипсовой (в сухом виде) и акриловой (готовая для использования).

Виды каркасов

Содержание материала

Существует несколько критериев, по которым классифицируют каркасы для подвесных потолков из гипсокартона. Первый и основной – по применяемому материалу.

  1. Деревянный каркас. Выполняется из бруса, достаточно редко используется, так как стоит дороже, при этом не обладает высокой прочностью и долговечностью, восприимчив к влаге. Кроме того, для деревянного бруса требуется обязательная обработка антисептиками для защиты от бактерий и гниения и антипиреном – составом, защищающим каркас от воспламенения. Основное преимущество – экологическая чистота.

  2. Металлический каркас. Создается из различных профилей. Сравнительно дешев, прочен и долговечен. Технология монтажа на текущий момент отработана, процесс прост и не слишком утомителен. Если гипсокартонный потолок будет создаваться в помещении с высокой влажностью, то используют оцинкованный металлический профиль.

В свою очередь, каркас из металлического профиля делится на два основных подвида.

  1. Ячеистый. Состоит из линейных элементов и перемычек, устанавливаемых между ними с одинаковым интервалом и перпендикулярно. Потому каркас и называют ячеистым – профиль и перемычки образуют между собой одинаковые квадратные или прямоугольные ячейки.

  2. Поперечный. Здесь каркас состоит из поперечных металлических профилей, закрепляемых в направляющих. По сравнению с ячеистой системой, расходуется меньше материала, но конструкция требует более аккуратного подхода к проектированию и разметке.

Еще один критерий, по которому классифицируется каркас – количество уровней.

Цены на гипсокартон

гипсокартон

  1. Одноуровневый каркас — профиль или балки находятся в одной горизонтальной плоскости, в результате получается ровный гипсокартонный потолок, имеющий одну и ту же высоту на всем своем протяжении.
  2. Многоуровневый каркас – применяется для монтажа нескольких ярусов потолочной отделки, создания сложных узоров и плавных обводов. Иногда создается многоуровневый каркас, где гипсокартон крепится лишь по периметру стен, а в центре – натяжное полотно из ПВХ или ткани.

Теперь рассмотрим комплектующие, при соединении которых в определенной системе получается готовый и прочный каркас.

Полезные советы

Гипсокартонный потолок, состоящий из двух уровней и подсветки, считается сложной конструкцией, поэтому, чтобы правильно выполнить его установку, необходимо предварительно составить эскизы будущей композиции, затем собрать систему. Несмотря на то, что процесс монтажа может показаться непростым, с ним вполне реально справиться самостоятельно.

Для начинающих мастеров при установке двухъярусных потолков рекомендуется использовать следующие полезные советы:

  • Второй уровень подвесной системы выполняет декоративную роль, поэтому к оформлению его дизайна нужно отнестись ответственно, подобрав необычные идеи. От форм и размеров второго яруса будет зависеть технология монтажа конструкции, так как часто фигуры могут иметь вырез или же спускаться к первому уровню.
  • Установку следует начинать с замеров периметра потолка и определения высоты для каждого яруса. Чтобы расчеты были выполнены правильно, следует пользоваться лазерным или гидравлическим уровнем. Для каждого уровня системы ставится метка, после чего крепится отбивочный шнур, и оформляется рабочая плоскость.

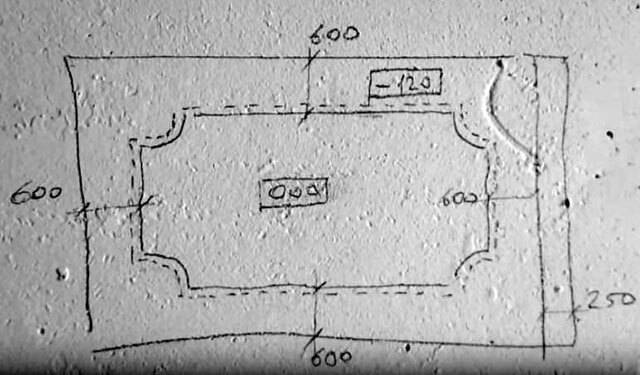

  • Рисунок будущего потолка чертится непосредственно на плитах перекрытия, чтобы зафиксировать ровность линий, на поверхности крепят профили UD.
  • Чтобы придать конструкции объем, нужно делать направляющие из профилей CD. При этом во время работы с профилями необходимо оставлять небольшой запас длины.
  • Профили фиксируются специальными саморезами по металлу. Если нужно, то их можно изгибать в любую сторону конструкции. В том случае, когда профиль размещен противоположно потолку, то его направление выравнивают следующим образом: делают надрезы до основания через каждые 5-10 см, после чего направляют сегмент в нужную сторону.
  • Вырезы в гипсокартонном потолке нужно делать из жестких профилей, которые смогут выдержать нагрузку. Их крепят к потолку при помощи П- образных кронштейнов.
  • Все несущие профили, в отличие от обычных стеновых конструкций, монтируют с промежутком 40 см. Чтобы повысить их прочность, можно делать шаг в 30 см. Подобная перестраховки увеличит прочностные характеристики каркаса и защитит конструкцию от возможного растрескивания под воздействием веса второго яруса.
  • В отличие от стен несущие профили потолка фиксируются непосредственно к самому перекрытию, поэтому крепления подвергаются огромной нагрузке. Чтобы сделать систему прочной, следует дополнительно присоединять к профилям металлические кронштейны, соблюдая дистанцию не менее 60 см.
  • Процесс изготовления каркаса и обшивки его листами гипсокартона желательно совмещать. Поэтому лучше всего вначале обшить второй ярус, а уже потом заняться отделкой первого основного. Таким образом работу выполнять быстрей и удобнее.
  • Самым сложным в оформлении двухуровневого потолка может показаться изгиб листов гипсокартона. Для этого их традиционно размачивают, после чего выравнивают специальным валиком, но все это можно сделать и по-другому. Если необходимо создать фигуры маленького радиуса, то гипсокартон хорошо согнется и на сухую. Чтобы его не сломать, необходимо сделать ровные надрезы по параллели, соблюдая шаг 5 см. Полученная в результате заготовка легко выгнется и зашпаклюется.
  • Чтобы потолок оригинального дополнил интерьер помещения, следует побеспокоиться о его подсветке. Для двухуровневых систем идеальным вариантом освещения считаются светодиодные ленты. Их лучше всего крепить по периметру нижнего яруса, который формирует небольшую нишу. В итоге получится потрясающий эффект света. При этом нижний уровень должен выступать за периметр каркаса на 50 или 70 мм. Края листов гипсокартона выравнивают по всем границам, затем подкладывают направляющие профили и монтируют светодиодную ленту.
  • Дизайн двухъярусного потолка необходимо подбирать строго в соответствии со стилем оформления помещения. Он должен гармонично сочетаться с отделкой стен и напольным покрытием. В зависимости от функционального предназначения комнаты можно установить конструкции, визуально разделяющие пространство на отдельные зоны.

Недостатки решения

Есть у подобного оформления и несколько минусов, о которых нужно знать еще до того, как будет принято решение смонтировать многоуровневый потолок из гипсокартона с подсветкой. Прежде всего, это уменьшение высоты стен. Это неизбежно, хотя, визуальные эффекты таких конструкций позволяют практически полностью нивелировать этот недостаток.

Второй минус – такую композицию практически невозможно собрать без помощника. Листы слишком тяжелые и устанавливать их силами одного человека будет очень сложно. Потребуется масса приспособлений, которые есть не у каждого и все равно, монтаж осуществить ь будет очень трудно.

Последним существенным недостатком станет общая стоимость такой отделки. Если брать лишь цену самих гипсовых листов, сумма может показаться не столь значительной, однако, в общую цену войдет и финишная отделка, которая, зачастую обходится дороже самой конструкции. В нее входит и стоимость шпаклевки, и цена краски, и даже стоимость всех светильников.

Планирование и расчет

Первый этап создания каркаса для отделки потолка гипсокартоном – планирование и расчет. Для этого вам понадобится несколько листов бумаги, линейка, угольник, ручки и карандаши. А для непосредственно замеров комнаты необходимы линейка и уровень (желательно лазерный, но гидравлический также пригоден). Чтобы впоследствии разделить потолок на зоны и распланировать его, потребуется маркер и отбивочная нить.

Шнуроотбойное приспособление для разметки стены (малярный шнур)

Шаг 1. Выполняется замер длины всех стен. Учтите, что даже в прямоугольной комнате противоположные стены могут иметь разную длину. На глаз это не так заметно, но при составлении плана каркаса имеет большое значение.

Шаг 2. Выполняется замер высоты от пола до потолка в каждом углу комнаты, посередине каждой стены и в центре помещения.

Цены на популярные модели шуруповертов

шуруповерт

Замер высоты потолка

Шаг 3. На основании данных, полученных на предыдущих этапах, находится угол с наименьшей высотой. В этом месте выполняется замер расстояния от потолочного перекрытия до горизонтальной плоскости, в которой будет находиться потолок из гипсокартона. Высота подвесного потолка рассчитывается в зависимости от двух факторов – общей высоты помещения и тех коммуникаций и объектов, что нужно разместить между гипсокартоном и бетонным перекрытием. Оптимальное значение – от 50 до 65 мм, этого достаточно для укладки проводки и монтажа точечных светильников.

Шаг 4. С помощью уровня, карандаша и нити по периметру комнаты наносится линия подвесного потолка, по которой будет осуществлен монтаж металлических профилей или деревянного бруса.

Отбивка малярной лентой

Шаг 5. Создается на бумаге схема помещения в определенном масштабе и с точными значениями полученной при замерах длины каждой стены.

Шаг 6. Наносятся места крепления направляющего профиля и крепежа. Последний должен располагаться с интервалом 25-40 см.

Шаг 7. На схему наносятся линии потолочных профилей. Для ячеистой схемы расстояние между ними должно составлять 60 см – половина длины стандартного листа гипсокартона. Для поперечной схемы расстояние составляет от 30 до 40 см

Важно помнить, что края двух смежных листов крепятся к одному и тому же профилю, а на чертеже все линии проходят по середине ПП. К этому моменту отнеситесь особо внимательно на следующих этапах

Шаг 8. Схема дополняется точками расположения подвесов (через каждые 40-60 см) и точками, где монтировались светильники и элементы проводки.

Шаг 9. С бумажного листа схема переносится на предварительно подготовленный потолок с помощью рулетки и нити. Горизонтальная плоскость контролируется с помощью уровня.

Шаг 10. На основании плана рассчитывается необходимое количество профилей, соединителей и крепежа.

Схема отделки потолка гипсокартоном

Более точные размеры для различных типов потолка представлены в инструкциях ниже.

Какие они бывают и где монтируются

Прежде всего, можно разделить все конструкции из ГКЛ, которые наиболее популярны в наших квартирах, на простые и более сложные в изготовлении. К простым отнесем двухуровневый потолок из гипсокартона, а к сложным – все остальные, с большим количеством уровней, а так же криволинейные варианты и модели. Так будет проще понять, где и какие из них окажутся предпочтительней.

Кухня

Здесь лучше всего, будут смотреться двухуровневые или более сложные варианты. В нескольких ярусах можно отлично спрятать воздуховод вытяжки, электропроводку и все остальные, коммуникации, которых здесь может быть много.

Обычно, для кухни выбирается не самый сложный, двухуровневый потолок из гипсокартона, как на этом фото, но можно пойти дальше, и создать нечто более сложное.

Часто, на кухнях собирают модели с изогнутыми линиями. Это смотрится очень красиво, и при этом, не теряется вся функциональность многоярусных потолков.

Спальня

В этой комнате, многоуровневые сложные конструкции будут излишни. Вполне достаточно собрать двухуровневый вариант с подсветкой. Здесь важнее установленное освещение, нежели сложность потолочной конструкции. Но, при желании, можно и здесь использовать несколько ярусов.

Гостиная

Наиболее подходящее место для того, чтобы собрать многоуровневый потолок из гипсокартона. Тут можно дать волю своей фантазии. Размеры гостиных часто позволяют не ограничиваться небольшой конструкцией, а собрать нечто интересное.

Несколько ярусов, позволят установить столько светильников, сколько потребуется для гармоничного освещения всей комнаты и создать уникальный световой рисунок.

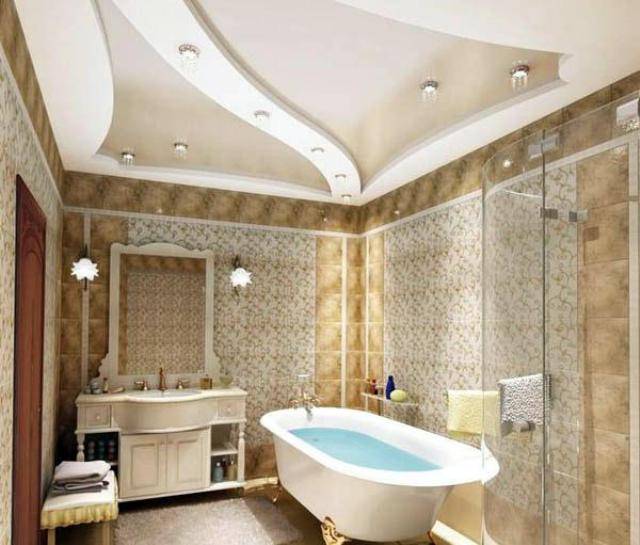

Ванная

Чаще всего, в этом помещении нет места для сооружения многоярусного потолка. Обычно, здесь собирают либо одноуровневые, либо двухуровневые потолки из гипсокартона, как на следующем фото.

Главным из всех положительных качеств нескольких уровней, здесь будет возможность скрыть в них вентиляционные каналы. Вентиляция в ванной комнате обязательна, так как влажность тут высокая. Кроме этого, несколько ярусов удобно использовать, чтобы в нужных местах разместить несколько осветительных приборов, например, у зеркала и возле ванной.

Коридор

Самое оптимальное решение для небольших пространств коридоров – двухуровневые потолки из гипсокартона, как на фото ниже. Это позволит расположить в нужных местах светильники и спрятать электропроводку, а большего в этом помещении и не требуется.

Установка гипсокартонных листов

Листы ГКЛ подшиваются таким образом:

Для удобного подъема и прикладывания к каркасу гипсокартонного листа потребуется не менее двух человек. В противном случае есть реальный риск разламывание плиты на части. Даже опытные установщики редко берутся за подобную работу в одиночку. В тех случаях, когда это все-таки происходит, применяются специальные т-образные приспособления, напоминающие большие швабры.

  • Для фиксации одной гипсокартонной плиты обычно уходит около 60 саморезов. По ходу вкручивания необходимо погружать шляпки шурупов в поверхность листа без разрыва бумаги. Чтобы не проверять каждый отдельный саморез, удобнее использовать насадку с абажуром, фиксирующей уровень погружения шляпки.
  • Чтобы сделать многоуровневый потолок, как правило, гипсокартонными плитами не зашивают участки расположения верхнего уровня. Это дает возможность экономить материал.

Монтаж листов гипсокартона на потолок

Зашивка листами на втором уровне разноуровневых потолков должна происходить таким образом, чтобы швы не совпадали со стыками на первом уровне. В остальном же процесс примерно одинаков: листы крепятся саморезами по гипсокартону так, чтобы швы обязательно ложились на профили. Перед укладкой рекомендуется, во-первых, обозначить и проделать отверстия для всех осветительных приборов (люстры, точечных светильников и т.д.). Во-вторых, края листов обрабатывают кромочным рубанком, и с них снимают фаску под углом примерно в 40 градусов, чтобы легче было проводить процесс шпаклевки. Все это можно сделать и после монтажа, но на полу работать будет гораздо легче.

Для финишной облицовки сначала отделывают швы: их покрывают серпянкой и фугенфюллером. Когда швы высыхают, их затирают абразивной сеткой, и затем вся поверхность шпаклюется в несколько слоев и тоже затирается. После этого ее можно покрасить.

Что касается проводки, то после монтажа многоуровневых натяжных потолков вы сможете установить светильники в отверстия, которые были проделаны заранее, или сделать их после установки плит. Затем надо подключить провода, не забывая при этом про расчет суммарной нагрузки на комнату, иначе проводка может перегореть.

На фото видно, что был собран каркас потолка на первом уровне, это 70 мм. — 10 мм. = 60 мм. от нуля, также на этом же уровне был собран круг и зашит. Я не буду вдаваться в подробности, как собирать основной потолок, об этом уже было рассказано в предыдущих записях, я расскажу о порядке выполнения до существующего потолка на фото. Первым делом нам необходимо отметить на потолке центры окружностей и прочертить по указанным радиусам эти окружности.Гипсокартон не крепится впритык к стене, нужно оставлять зазор примерно в сантиметр. Если предусмотрена подсветка на первом уровне, то нужно проделать отверстия при помощи дрели со специальной насадкой “коронкой”. Если подобная техника не доступна, то всю разметку производят, используя обычный водяной уровень и отвес. Также можно применять лазерную указку, закрепленную при помощи нити или скотча на пенопласт. Его помещают в емкость наполненную водой, а при прокручивании отмечают идеально ровную горизонтальную линию по всему периметру комнаты.Совет! Если гипсокартон установлен ровно, то не стоит тратить на шпатлевку много материала. Достаточно развести ее до жидкого состояния и при помощи валика нанести на поверхность.

Пошаговый алгоритм установки потолков из гипсокартона

Подготовка поверхности

При монтаже гипсокартона на потолок следует отметить горизонтальный уровень помещения. Можно сделать это с помощью гидроуровня. Однако работа с ним требует наличия определенных навыков. Значительно проще работать с лазерным уровнем. Но стоит он значительно дороже водяного. Для разметки горизонтали нужно в углах помещения сделать маленькие заметины карандашом. Далее следует измерить расстояние от потолка до заметин и отметить его. Впоследствии по отбивке по периметру стены закрепляется стеновой профиль UD дюбелями с шагом в 50 см.

Монтаж скелета

Потом следует сборка каркаса. После окончания работ с разметкой необходимо прикрепить подвесы. Для этого следует замерить длину линий на потолке и подготовить профили меньше на 1 см отмеренной черты.

Монтаж перемычек в каркас из профилей для потолка из гипсокартона.

Располагаются профили СD на дистанции 40 см по длине гипсокартона, чтобы стыки листов по длине находились на профиле. Также по линиям следует закрепить подвески или дистанцеры с шагом в 1 м

Следует обратить внимание, чтобы подвесы на соседних направляющих шли не рядом, а в шахматном порядке

После закрепления подвесов устанавливаем профили и крепим их к дистанцерам или подвескам. На стены профили крепятся по периметру на стеновые направляющие UD. В стыках используем крестовины или крабы, которые крепим на саморезы. Схема монтажа гипсокартонного потолка требует точной фиксации верхней направляющей и проверки шага. Дело в том, что лист гипсокартона имеет идеальную геометрию и допустимая погрешность при креплении может составлять не более 0,5 см на всю высоту листа. Так собирается вся несущая обрешетка конструкции.

Крепление листов

Лист плотно прикладывается к подготовленной обрешетке таким образом, чтобы один край шел вплотную к стене, а другой располагался на самой середине профиля CD. Крепить листы к профилям необходимо с помощью саморезов по металлу 25 мм в длину.

Финишная отделка

Шпаклевка готовой поверхности проводится в несколько этапов. Первым слоем заполняются основные глубокие поры, а скрываются шляпки саморезов. На высыхание первого слоя стоит отвести не менее 24 часов. Далее поверхность обрабатывается мелкозернистым наждачным листом, закрепленным в специальном держателе. Только после этого можно нанести финишный слой шпаклевки и вновь обработать наждачной бумагой.

Схема сборки каркаса путем монтажа оцинкованного профиля под гипсокартон.

Если вы планируете окрашивание гипсокартонного потолка, следует выбирать шпаклевку самого высокого качества, если в планах отделка при помощи обоев (простых, объемных или стеклообоев), требования к качеству шва можно снизить. В комнатах, которые имеют 2 окна, завершающее окрашивание гипсокартонного потолка следует делать перпендикулярно окну, выходящему на солнечную сторону.

Если вы планируете создать двухуровневую гипсокартонную конструкцию, то второй уровень можно сделать в виде интересного фигурного узора. Рассмотрим порядок работ на примере утопленного шара. Алгоритм возведения устройства предельно прост и заключается в следующих этапах:

  1. Отбиваем высоту от первого уровня для второго потолка.
  2. Рисуем на потолке круг. Можно сделать это с помощью нитки и карандаша. Длина нитки будет радиусом круга.
  3. Необходимо прикрепить CD профили к первому потолку. Лучше продумать конструкцию так, чтобы большая часть крепилась к ребрам жесткости первого потолка. В радиусных участках нужно изогнуть профиль с помощью надрезов.
  4. Выводим провода для ламп и светильников.
  5. Не забываем про ребра жесткости.
  6. С помощью ножовки придаем гипсокартону нужную форму, крепим получившиеся фигуры к профилю с помощью клопов.
  7. Вырезаем отверстия для ламп.
  8. Обшиваем видную металлическую полосу гипсокартоном. Для этого мочим материал водой, выгибаем и крепим.
  9. Далее идут завершающие работы по штукатурке и окраске, алгоритм которых описан выше.
