Как правильно выбрать контактор?
Контактор выполняет простую и понятную функцию — смыкание и размыкание электрической цепи. Но использоваться этот функционал может абсолютно для разных целей — от включения освещения до управления мощными промышленными электродвигателями. Соответственно, требования к самому контактору в зависимости от назначения будут различаться. Но все же есть общие критерии, которые помогут правильно выбрать контакторы ABB.

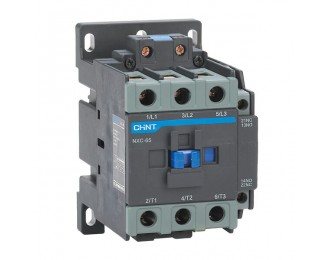

Контакторы NXC 30 товаров от 741 ₽

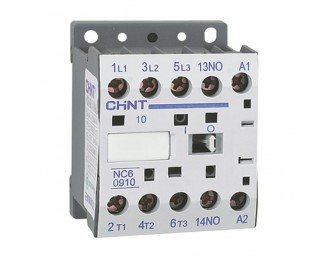

Компактные контакторы NC6 12 товаров от 660 ₽
Контакторы NC1 (раньше CJX2) 157 товаров от 534 ₽

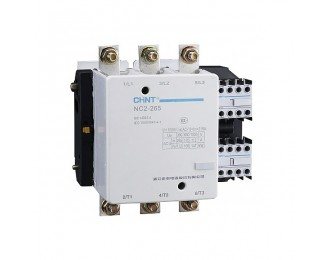

Силовые контакторы NC2 39 товаров от 8 183 ₽
Номинальный ток и напряжение.
Прежде всего, необходимо учитывать допустимую нагрузку. Для этого высчитываются расчетные параметры тока в коммутируемой цепи. И уже в зависимости от них подбирается контактор на соответствующие номинальные токи. При этом номинальный ток контактора должен быть выше расчетных параметров. То есть в ситуации, когда расчетный ток приближен к номинальному току контактора, необходимо брать контактор с характеристиками на порядок выше. Это позволит избежать сокращения количества срабатываний.
Также при выборе нельзя забывать о способности контактора переносить пусковые токи. Особенно если контактор используется в качестве пускового органа для мощных промышленных двигателей, где пусковые токи могут превышать номинальные в десять раз. Для этого контакторы различаются по категории применения (обозначение AC и номер категории).
Что касается напряжения, то здесь нужно обращать внимание, прежде всего, на напряжение электромагнитной катушки. Как правило, оно будет меньше напряжения коммутируемой цепи, но может быть и равно ему
Разумеется, удобнее всего использовать контакторы с напряжением катушки равным коммутируемой нагрузке. По этой причине распространены контакторы с катушками на 220 или 380 вольт. Но если в схемах управления используются реле, датчики и другие элементы, рассчитанные на меньшее напряжение, то выбирать контактор придется с соответствующим напряжением катушки.
Коммутационная и механическая износостойкость.
Хороший контактор должен обеспечивать не только частое переключение за конкретный отрезок времени, но и определенное количество срабатываний за весь период эксплуатации. За это отвечает такая характеристика контактора как износостойкость. По коммутационной износостойкости устройство относится к одному из трех классов — А, Б, В. Отношение к тому или иному классу определяет гарантированное количество циклов включения/отключения. При этом класс «В» — самый низкий, а класс «А» — самый высокий. Механическая износостойкость тоже гарантирует определенное количество циклов срабатывания без ремонта или замены отдельных деталей. При этом расчет механической износостойкости учитывает количество циклов включения и отключения без нагрузки. Поэтому выбирать контактор по параметрам износостойкости лучше с небольшим запасом.
Количество полюсов.
Обычно в трехфазных сетях используют контакторы с тремя рабочими полюсами и одним дополнительным. Последний из них используется в качестве блокировочного контакта, чтобы зафиксировать позицию во включенном состоянии. Но в целом количество полюсов может варьироваться от одного до пяти. Все зависит от того, для какого тока (постоянный/переменный) и какого количества фаз (одна/три) предназначен контактор. Также возможно увеличение количества дополнительных контактов за счет специальных приставок. Это позволяет использовать контактор в более сложных процессах и схемах.
Степень защиты.
Выбор климатического исполнения контактора во многом будет зависеть от условий эксплуатации. Если предполагается поместить контактор в защищенный электрошкаф, то будет достаточно степени защиты IP20 или даже меньше. Но в неблагоприятных условиях контактор должен обладать степенью защиты IP54 или IP65. Например, это касается промышленных помещений с высоким уровнем запыленности и влажности.
Помимо защиты от влаги и пыли неплохо было бы дополнить контактор защитой от перегрузок. Ведь в базовом варианте исполнения контактор, как правило, такой защитой не обладает. В этом случае стоит задуматься об использовании модуля защиты с тепловым реле. Впрочем, такое решение не является обязательным. В основном это касается контакторов, которые управляют включением мощных электродвигателей.
Как подключить контактор
При подключении контактора сразу нужно определиться с механизмом, который он будет включать. Это может быть двигатель, насос, вентилятор, нагревательные элементы, компрессоров и т. д. Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты. Поэтому продумывая цепи включения электрооборудования через контактор обязательно необходимо учесть ограничивающие ток и нагрев элементы. Для ограничения и отключения оборудования при коротких замыканиях и превышающих во много раз номинал нагрузках используются предохранители и автоматы. От длительного незначительно превышения номинальных токов работающего оборудования применяются тепловые реле.
Для того чтобы правильно подключить контактор в схему нужно чётко понимать какие из контактов силовые, а какие из них вспомогательные, то есть блок-контакты. Также нужно посмотреть на номиналы катушки включения. Там должны быть указаны напряжение его тип и величина, а также токи которые через неё протекают для нормальной работы. Во время работы силовые контакты могут погорать, поэтому их необходимо регулярно осматривать и чистить.

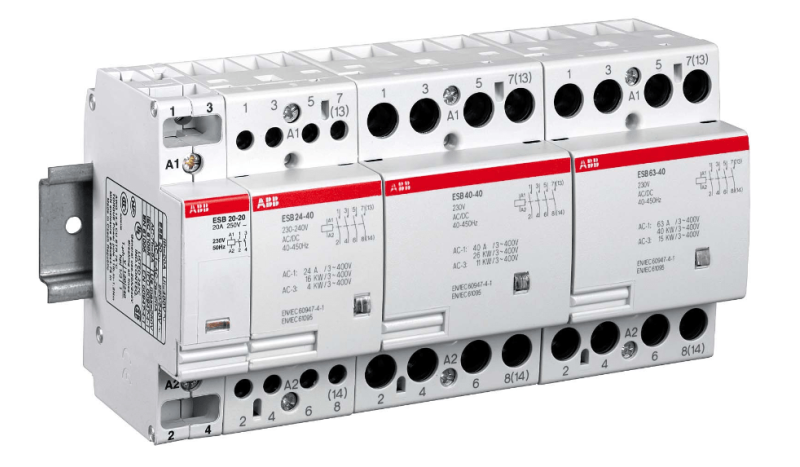

Как подключить модульный контактор
Модульный контактор — это разновидность обычных таких же аппаратов для коммутации, только применяются они в основном для включения и отключения распределительных щитков дистанционно. То есть включая его, подаётся питание на группу автоматов, каждый из которых, отвечает за свою определённую цепь. Устанавливается он на DIN — рейке. Может коммутировать как цепи постоянного, так и переменного тока.
Подключение контактора через кнопку
Для подключения контактора через кнопку нужно изучить ниже приложенную схему. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на 220 Вольт переменного напряжения. В зависимости от напряжения стоит продумать её питание. Поэтому при покупке и выборе контактора стоит учесть этот нюанс. Так как если электромагнит будет рассчитан на постоянное напряжение, то понадобится именно такой источник.
При нажатии на кнопку пуск катушка электромагнита контактора получит питание и он включится. Замкнутся силовые контакты, тем самым подастся напряжение на асинхронный двигатель. Также замкнётся блок-контакт контактора К1, который подключен параллельно кнопке стоп. Он называется электриками контакт самоподхвата, так как именно он подаёт питание на включающую катушку после того, как кнопка пуска отпускается. При нажатии на кнопку стоп от электромагнита отключается питание, силовые элементы контактора разрывают цепь и двигатель отключается.
Подключение контактора с тепловым реле
Тепловое реле предназначено для недопускания длительных незначительных токовых перегрузок во время работы электрооборудования, ведь перегрев отрицательно сказывается на состоянии изоляции. Частые превышения температуры и токов приведут к её разрушению, а значит и к короткому замыканию, и выходу из строя дорогостоящего исполнительного элемента.
При повышении тока в цепи статора электродвигателя элементы теплового реле КК будут нагреваться. При достижении заданной температуры, которая может быть регулирована, тепловое реле сработает и его контакты разорвут цепь катушки электромагнита контактора КМ.
В целях безопасности нужно помнить, что работа в цепи контактора должна производиться при полном обесточивании его. При этом автомат питания должен быть заблокирован ключом или запрещающим плакатом от несанкционированного, или ошибочного включения. А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию.
В данной статье речь пойдет про модульный контактор или, как его еще часто называют магнитный пускатель или реле. При грамотном применении в схемах электрощитов модульный контактор может быть очень полезным прибором, и в том числе незаменимым при проектировании АВР.
Я в своих электрощитах, как правило, использую контактор для дистанционного (удаленного) отключения/включения потребителей. Например, для управления НЕотключаемыми линиями в квартире или частном доме, а также для управления системами отопления совместно с контроллером GSM «Кситал» и других схожих реле, которые могут давать команду на включение или отключение контактору дистанционно при помощи связи GSM.
На производстве обычно контакторы (магнитные пускатели) используют для управления двигателями, насосами, а также в схемах дистанционного управления многими другими приборами и освещением.
Подготовка к подсоединению
Схема подключения контактора находится в прямой зависимости от оборудования, с которым ему предстоит действовать. Помимо двигателей, в этом качестве выступают всевозможные вентиляторы и насосы, компрессоры, элементы нагревательных приборов и прочие устройства. Следует учесть специфику контакторного аппарата, который, по сравнению с автоматами, не оборудован какой-либо защитой. Поэтому, при разработке сетей, задействованных для подключения оборудования, обязательно учитываются факторы, влияющие на токовые показатели и степень нагрева.
Дополнительно необходимо продумать защитные мероприятия на случай коротких замыканий и нагрузок, многократно превышающих номинал контактора. Данная проблема решается путем установки предохранителей. В эту категорию входит автоматический выключатель, а также тепловые реле, защищающие оборудование от длительных превышений токовых номиналов и перегрева.
Перед подключением нужно выяснить, какие контакты являются основными, а которые из них выполняют вспомогательную функцию. Каждая катушка включения отличается собственными номинальными токами и напряжениями, указанными в маркировке.
Отдельные особенности существуют при установке и соединении модульного аппарата, представляющего разновидность обыкновенного коммутационного прибора. Такой контактор на схеме применяется для включения и отключения на расстоянии аппаратуры, установленной в распределительных щитках, в том числе и АВВ. Отсюда следует, что при вводе в действие модульного контактора питание поступает к определенной группе автоматов, подключенных к определенным цепям. Устройства этого типа успешно функционируют со всеми видами токов.
Виды контакторов по способу монтажа
Безкорпусные или специализированные устройства (например, линейный контактор в троллейбусе), не имеют ограничений по дизайну, разрабатываются исходя из соображений функционала и безопасности. Существуют и специальные конструкции, создаваемые для определенных электроустановок. Такие включатели не применяются в бытовых условиях, поскольку требуют отдельных мест размещения.
Для удобства использования в стандартных электрощитках, применяются стандартные модульные конструкции для крепления на DIN рейках.
Они отлично вписываются в общую систему энергоснабжения дома или офиса, если их применение предусмотрено проектом.
Устройство и принцип работы
Контактор – это двухпозиционный электромагнитный прибор, управление которым производится с помощью вспомогательной цепи электрического тока проходящего через катушки контактора. Во время прохождения электрического тока к сердечнику притягивается якорь, и группа контактов замыкается
В нормальном состоянии контакты в таком устройстве всегда разомкнуты – это важное правило для электробезопасности и удобства использования
Если говорить простыми словами контактор – это выключатель при подаче напряжения на который его контакты замыкаются, и нагрузка включается, а при отсутствии напряжения на контакторе – он размыкает электрическую цепь.
Конструктивно этот электромагнитный выключатель состоит из системы блок-контактов, дугогасительной, контактной и электромагнитной систем.

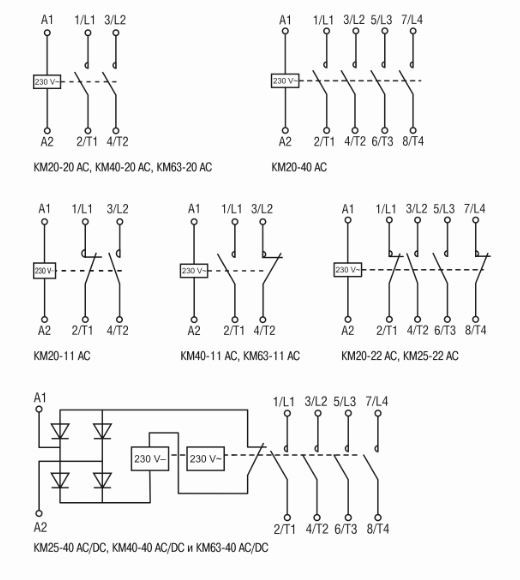

Для тех, кто знаком с электрическими схемами и принципами работы выключателей данные схемы будут понятны. На катушку А1 – А2 подается вспомогательное напряжение, при этом для создания механического усилия и замыкания контактов втягивается соленоид и включает те контакты, которые необходимо. В зависимости от типа контактора и его конструкции он может включать как одну группу контактов, так и несколько одновременно или в определенной последовательности. Для того чтобы безопасно и быстро размыкать контактор в его конструкции присутствует пружина, посредством которой контакты, при отсутствии напряжения, мгновенно размыкаются.
Несмотря на то, что с виду этот прибор кажется очень сложным, а во многих случаях (при управлении силовыми линиями до 600В и токами до 1600А) большим по размерам в его конструкции все достаточно просто:
- группа контактов, выполненная из высококачественной меди;
- корпус из диэлектрических материалов;
- соединенная с электромагнитом напрямую контактная планка;
- электромагнитная катушка;
- дугогасительные элементы, которые необходимы при управлении большими токами.
Управление контактором производится с помощью вспомогательной цепи, напряжение которой должно быть ниже величины напряжения рабочего тока и может соответствовать 24, 42, 110, 220 или 380 В.

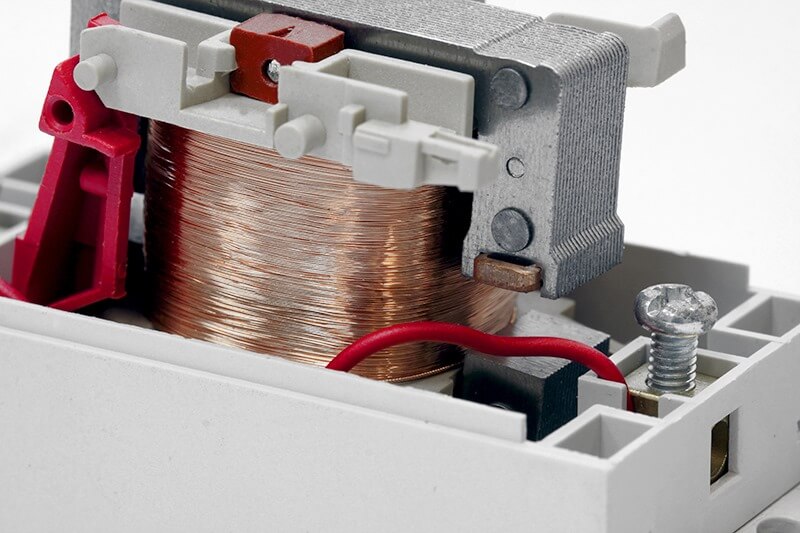

Что внутри
Несмотря на кажущуюся сложность и громоздкость конструкции, элементная база простейшая:
- контактная группа, выполненная из медных (латунных) сплавов, рассчитанная на определенный ресурс;
- «Т» образная контактная планка, напрямую соединенная с соленоидом электромагнита;
- катушка электромагнита, выполненная под конкретную модель контактора;
- диэлектрический корпус, выполняющий не только защитные, но и несущие функции;
- дугогасительные элементы, которые устанавливаются в механизмах включения электроустановок с большим током потребления.
По сути, конструкция мало чем отличается от обычного реле. Так же точно существуют нормально замкнутые, нормально разомкнутые, и переключающие схемы (в которых присутствуют оба вида контактных групп). При этом, согласно технических требований ГОСТ, модульный контактор должен иметь только одно положение покоя (состояние контактной группы при отсутствии внешнего управляющего давления).
При механическом воздействии на токопроводящую планку (или группу линеек) происходит замыкание (размыкание) одной или нескольких контактных пар.
Таким образом, с помощью прямого или дистанционного воздействия можно управлять питанием электроустановок или магистралей электропередач.
Конструкция контактора
Чтобы понимать принцип действия контактора, необходимо изучить его строение. Ведь сам аппарат состоит из нескольких частей. Начнем с катушки. Она нужна для создания магнитного тока. Если катушка ещё и дроссель, тогда она обеспечивает движущие силы для работы приборов. Чтобы не произошло неполадок, стоит проверить напряжение новой катушки.
При замене следует проверить несколько важных пунктов. Такие как отсутствие касания подвижных деталей и отсутствие воздушного зазора при соприкосновении якоря и сердечника. Следующая деталь – контактная пружина. Поддерживает фиксированное натяжение контактов. После стыковки контактов происходит перекат подвижного на неподвижный. При этом случается разрушение оксидных пленок и различных химических соединений, появляющиеся на поверхности контактов. Если при передвижении контактов подвижный оказывается на неподвижном, то это называется предварительным натяжением контактной пружины. Это помогает снизить вибрацию одного контакта на другой.
Следующая часть модульного контактора – подвижная. Состоит она из контактов, которые передвигаются и создают работу. И еще одна часть аппарата – это замыкающиеся контакты. Как раз на них и перемещаются подвижные контакты с целью создания работы. Последние две части можно объединить одним словосочетанием – контактная система. Ведь, по сути, отличаются части немногим, но вместе создают определенную силу. Следует учесть, что присоединены они к якорю, но находятся в разных местах, потому что подвижные будут на траверсе, а неподвижные, на корпусе.
Когда контакты не соприкасаются и тока в них нет, то это называют «состояние покоя». При подаче напряжения на катушку создаётся электромагнитное поле, которое создаёт ЭДС, электродвижущую силу. Силовые контакты на ЭДС притягивают сердечник. В случае если подача напряжения будет прекращена, то электромагнитное поле пропадет и якоря (сердечники) не будут удерживаться. При этом с помощью пружины все контакты вернутся в исходное положение, размыкая цепи. В этом и заключается основной принцип работы контактора. Более подробно рассмотреть, как работает аппарат и из чего он состоит, вы можете на видео ниже:
Устройство и схема работы
Теперь мы можем сказать, что модульные контакты (как и другие контакторы или же пускатели) работают при подаче или отключения напряжения на электромагнитной катушке. Инструкция по подключению и эксплуатации довольно проста и не заставит вас долго возиться с ней, потому что при использовании вы легко освоите принцип действия аппарата.
Как выбрать место размещения выключателя
Прежде, чем начать установку выключателя, стоит определиться с местом его размещения. Необходимо взвесить все плюсы и минусы его расположения. Наиболее распространено расположение выключателей возле двери. Это удобно, когда при выходе или входе можно управлять светом во всей комнате. На возможны и другие варианты. Например, выключатели располагают у изголовья кровати.
До того, как начинать установку выключателя, необходимо разобраться со схемой его подключения. Следует учитывать нормативные регламенты по установке: выключатель нельзя располагать ближе шестидесяти см от душевой кабины и хотя бы полметра от газового ответвления.
Согласно им, так же нужно отступить от дверей около 10 см и почти метр от пола. В комнатах с повышенной влажностью и большими перепадами температурного режима, стоит избегать установку выключателей.
Подключение контактора iEK КМИ23210
Подключение контактора iEK КМИ23210 — я правильно понимаю, что А1-А2 это фаза, а13 но-14н0- это ноль ? Непонятно, почему маркировка «но», ведь по идее управление идет по фазе, а ноль д.б. всегда замкнут И еще — если контактор трехфазный, а я буду подсоединять однофазную нагрузку, означает ли это что можно реально подсоединить трехкратную нагрузку по сравнению с номиналом ?
Всё не так. А1-A2 (катушка) подключение фазы и ноля. A13НО-A12НО Нормально Открытый допконтакт
Силовые контакты обозначены 1L1-2T1 3L2-4T2 3L3-6T3. p.s. сбоку нарисована схема контактора
Что-то Вы накрутили .
Вообще-то, маркировка «А1-А2» — это клеммы катушки контактора. К ним подводится оперативное питание 1НО+1НЗ — это клеммы блок контактов и используются в схеме управления или автоматики, где применяется контактор Силовые клеммы, если не ошибаюсь, обозначаются буквой «L» и маркируются — с одной стороны контактора в «комплекте» с нечетными цифрами и с другой стороны — четными.
Нет не означает.
Это мое мнение и его не навязываю
т.е. он по сути как три основных контакта ?
за картинку спасибо а зачем ноль через контактор пропускать ?
можете по-подробнее обосновать ? если ноль не разрывать — то есть три (а может четыре — см. выше) замыкаемых контакта.
Так не делается. Запараллелить контакты можно, но при этом номинальный ток одного контакта должен быть больше или равен номинальному току в цепи питания нагрузки. Иначе при неконтакте в одном или нескольких полюсах возможна авария.
Технически, т.е. замкнуться/разомкнуться — они похожи. Во всем же остальном — разные. А это,
- по назначению контактных групп
- по коммутационной возможности;
- по величине воздушного зазора между подвижными и неподвижными контактами
- по возможной установке дугогасительных камер (силовые контактны) и т.д.
Вам уже ответили:
Это мое мнение и его не навязываю
Цепи управления и сигнализации. Там нет толкового дугогашения, контакты более хлипкие, так как типовой ток вторички не более 5А. По русски — контакты сообщить на БЩУ что мол, что контактор не включен и его цепи разомкнуты или включить ламочку на щите. Такую неонку. Или кому то заблокировать цепи управления. Да еще 1000100101 применений.
а при подключении трехфазной нагрузки разве результат будет не тем же ?
Каким таким-же? При подключении движка, например, в цепь включается тепловое реле, которое срабатывает при пропадании одной фазы и обесточивает катушку контактора.
а в отсутствие теплового реле ? ведь оно не обязательно для применения с контактором, т.е. он д.б. безопасным при разных видах подключений
Оно обязательно при питании трехфазной нагрузки, там, где вылет фазы может привести к порче оборудования. Можете не спорить. Уже четко сказали — параллелить контакты и суммировать их ток нельзя. Хотя вы лично — подключайте как хотите.
он долж0н обеспечивать частые и многократные коммутации нагрузки, требующей 3-х фазной сети, ане некие » разные виды подключений«.
ну не хотите «тепловуху» — берите пускатель с катушкой на 380v. Это уже защита по 2-м фазам. На 3-ю навешиваете промреле (его катушку), через контакты которого запускаете транзитом любую фазу из двух первых. Недостатки : реле тоже может «залипнуть», и оно — постоянно включено. Можете на основе «искусственной нулевой точки» через кондёры защиту городить: при пропадании одной из фаз в ней появляется напряжение, включающее промреле, которое рвёт оперативную фазу катушки контактора. Недостатки — вероятны ложные срабатывания. Тахометрический контроль. реле контроля фаз, что есть по-сути «токовая защита». А «тепловуха» ?
не обязательна. Обязательно наличие защиты вообще .
Зачем нужны контакторы. Область применения
Контактор (модульный контактор, силовое реле) – это дистанционно управляемый коммутационный аппарат, позволяющий коммутировать мощные (в том числе индуктивные) нагрузки как переменного, так и постоянного тока. Основной особенностью контакторов является то, что они разрывают токовую цепь в нескольких точках одновременно, в отличие от электромагнитных реле, которые обычно разрывают цепь в одной точке. Основные области применения контакторов: управление мощными электродвигателями, коммутация цепей компенсации реактивной мощности и т.п. – там, где необходимо осуществлять частые пуски, коммутацию электрических устройств с большими токами нагрузки. Электромагнитные контакторы По номинальному напряжению главной цепи контакторы делятся 2 группы: с напряжением 220, 440В и 380, 660В. Контакторы могут иметь от 1 до 5 главных полюсов.
Принцип работы контактора заключается в том, что на катушку управления подается напряжение, якорь притягивается к сердечнику и контактная группа замыкается или размыкается в зависимости от исходного состояния каждого из контактов. При отключении происходят обратные действия. Дугогасительная система контактора обеспечивает гашение электрической дуги, возникающей при размыкании главных контактов.
На контакторы можно устанавливать вспомогательные модули (контакторные приставки, приставки выдержки времени, теплореле, блокировочные устройства), получая при этом разные устройства. Например, если на контактор установить модуль задержки, то получим контактор с задержкой. Если на 2 контактора установить механизм механической блокировки, получим обратимый контактор. Контактор совместно с тепловым реле перегрузки образует магнитный пускатель и т.п. Вспомогательные модули применяются для расширения возможности использования контакторов в системах автоматизации, улучшения эксплуатации электроустановок, упрощения монтажа.
Пускатель – это модифицированный контактор, который предполагает наличие теплового реле, дополнительной контактной группы или автомата для пуска электродвигателя. Электромагнитные низковольтные пускатели делятся на нереверсивные (для управления электродвигателями при неизменном направлении вращения); без переключения обмоток электродвигателя; с переключением обмоток электродвигателя; реверсивные (для управления электродвигателями при переменных направлениях вращения). Реверсивные пускатели изготавливаются на базе двух однотипных контакторов с одинаковыми номинальными токами, и в этих пускателях предусмотрена электрическая или механическая блокировка, исключающая возможность одновременного замыкания главных контактов обоих контакторов. По наличию устройства защиты электродвигателя пускатели могут быть без устройства защиты, с электротепловым токовым реле и с устройством температурной защиты.
Промежуточное реле – это маломощный контактор, который служит для размножения контактов в слаботочных цепях и в отличие от контактора рассчитан на гораздо большее количество коммутаций. Таким образом, у контактора и промежуточного реле на одну и ту же мощность с одинаковой контактной группой разное предназначение и соответственно использование.
Статьи о пускателях и промежуточных реле ожидайте в дальнейших обзорах.
Назначение контакторов
Можно разделить эти устройства по основным признакам, хотя область применения фактически неограниченна.
Типы контакторов по назначению
- Устройства дистанционного включения (выключения, переключения). При работе комплекса электроустановок возникает необходимость реализовать определенный алгоритм подачи питания. Ручное управление: кнопкой, выключателем. Оператор в нужный момент подает сигнал, контакторы переменного тока приводятся в действие, коммутируя питание по заданной схеме работы. Например, нажатием одной кнопки можно запустить целый завод: конвейер, станки, освещение, систему вентиляции. Соединив определенным образом множество контакторов, можно на схеме управления автоматизировать систему питания (при этом стартовые команды подаются вручную).В автоматическом режиме команда подается с помощью электронной схемы. Программа управляет циклами производства, в нужный момент, запуская и останавливая электроустановки. При этом, любой линейный контактор можно оснастить функцией защиты: например, концевой выключатель или термореле. При создании определенных аварийных условий, питание катушки прекращается, и рабочие контакты размыкаются.
- Включение мощной электроустановки с помощью слаботочной линии, или опять же кнопкой (выключателем). Типичный пример — пускатель электродвигателя.
Казалось бы, причем тут модульный контактор: для чего он нужен, если можно использовать кнопку или выключатель?Действительно, питание на электроустановку можно подать напрямую, используя контакты кнопки. Однако для надежного соединения мощного потребителя контактная группа и механизм замыкания должны быть массивными, необходимо прикладывать большое усилие при включении. Такую же силу надо применить для обесточивания. Это не всегда удобно, особенно в аварийной ситуации. Поэтому устройство, с которым непосредственно работает оператор, выполняется компактным, оно рассчитано на малый ток (потребление катушки контактора небольшое), и для приведения в действие требуется небольшое усилие, особенно на кнопке выключения. А сам линейный контактор может быть достаточно габаритным, и срабатывает он мгновенно.Еще одна причина, по которой используется разнесение по мощности управляющих и силовых линий — высокая частота циклов включения и выключения. Например, электротранспорт. Водитель до тысячи раз за смену нажимает на педаль акселератора. Если оснастить силовыми контактами сам рычаг — пользоваться им будет неудобно. Поэтому педаль только подает слабый ток на катушку, а линейный контактор запускает мощный электродвигатель.
Многие из вас, находясь рядом с кабиной водителя, слышали регулярные громкие щелчки при нажатии педали. Именно так работает линейный контактор.
Различные типы привода
Электромагнитный — основной вид, и самый распространенный. Принцип его работы мы подробно рассмотрели в начале статьи
Разве что можно акцентировать внимание на удерживающий механизм рабочей катушки. Большинство кнопочных (магнитных) пускателей не имеют фиксатора включающей кнопки
То есть, после того как оператор уберет палец, питание на электромагните должно пропасть. Конструкция большинства пускателей учитывает этот момент. На толкателе замыкающих пластин есть контактная группа, которая замыкает цепь соленоида. Пока работает вся электроустановка — на катушке есть питания. Стоит напряжению кратковременно пропасть (аварийная ситуация, или нажата размыкающая кнопка выключения), все цепи разрываются, и включение производится повторно. Это добавляет безопасности при работе механизма. После неконтролируемого восстановления питания, электроустановка не запустится, пока оператор на примет решение о включении. рабочий день окончен, включатель остался замкнутым (станок не работает, про аварию все забыли); питание на линии восстановлено, в безлюдном цеху начинают работать станки, нагревательные элементы, и прочее.
Использование контакторов исключает такие ситуации.
С электромагнитной тягой разобрались. Кроме нее, существуют иные способы привести в движение контактную группу. Пневматические устройства позволяют замыкать мощные контакты без применения электромагнитных приводов.
Принцип работы такой же, только в качестве управляющей команды выступает импульс высокого давления. Такие устройства широко применяются на железнодорожных локомотивах, или других установках, где присутствует пневматика.
