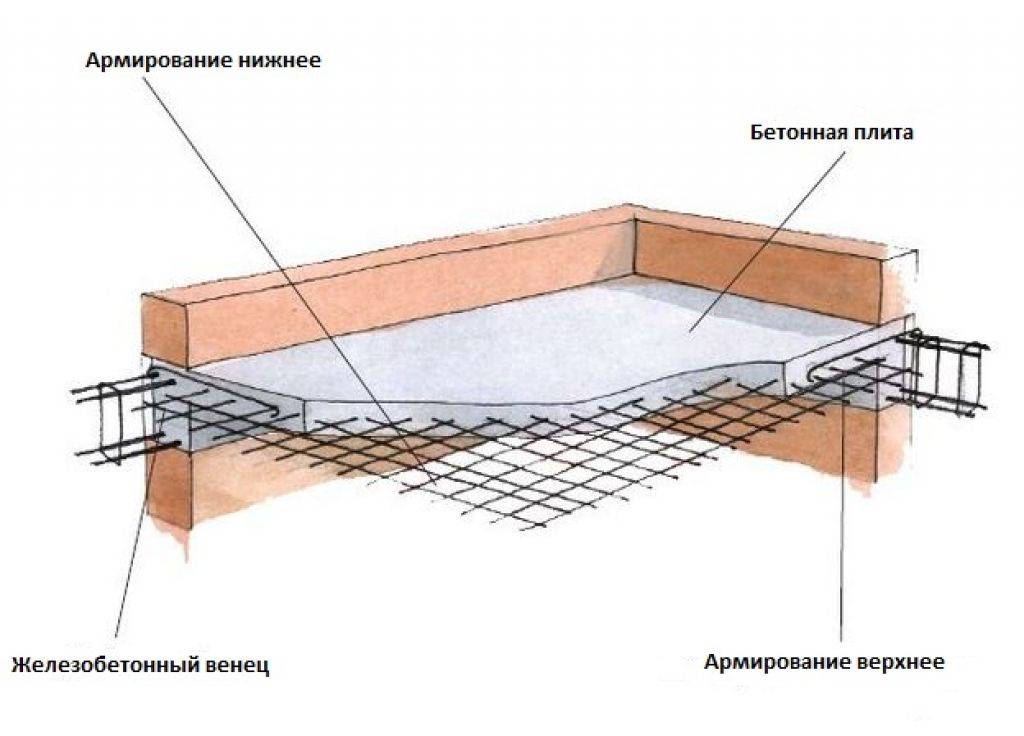

Расчет монолитной плиты, опертой по контуру ↑
Параметры монолитной плиты ↑
Понятно, что вес литой плиты напрямую зависит от ее высоты. Однако, помимо собственно веса она испытывает также определенную расчетную нагрузку, которая образуется в результате воздействия веса выравнивающей стяжки, финишного покрытия, мебели, находящихся в помещении людей и другое. Было бы наивно предположить, что кому-то удастся полностью предугадать возможные нагрузки или их комбинации, поэтому в расчетах прибегают к статистическим данным, основываясь на теории вероятностей. Таким путем получают величину распределенной нагрузки.
Здесь суммарная нагрузка составляет 775 кг на кв. м.
Одни из составляющих могут носить кратковременный характер, другие – более длительный. Чтобы не усложнять наши расчеты, условимся принимать распределительную нагрузку qв временной.
Как рассчитать наибольший изгибающий момент ↑
Это один из определяющих параметров при выборе сечения арматуры.
Напомним, что мы имеем дело с плитой, которая оперта по контуру, то есть, она будет выступать в роли балки не только относительно оси абсцисс, но и оси аппликат (z), и будет испытывать сжатие и растяжение в обеих плоскостях.
Как известно, изгибающий момент по отношению к оси абсцисс балки с опорой на две стены, имеющей пролет ln вычисляют по формуле mn = qnln 2 /8 (для удобства за ее ширину принят 1 м). Очевидно, что если пролеты равны, то равны и моменты.
Если учесть, что в случае квадратной плиты нагрузки q1 и q2 равны, возможно допустить, что они составляют половину расчетной нагрузки, обозначаемой q. Т. е.
Иначе говоря, можно допустить, что арматура, уложенная параллельно осям абсцисс и аппликат, рассчитывается на один и тот же изгибающий момент, который вдвое меньше, нежели тот же показатель для плиты, которая в качестве опоры имеет две стены. Получаем, что максимальное значение расчетного момента составляет:
Что же касается величины момента для бетона, то если учесть, что он испытывает сжимающее воздействие одновременно в перпендикулярных друг другу плоскостях, то ее значение будет больше, а именно,
Как выбрать сечение арматуры ↑
В качестве примера произведем расчет сечения стержня по старой методике и сразу отметим, что конечный результат расчета по любой другой дает минимальную погрешность.
Какой бы способ расчеты вы ни выбрали, не надо забывать, высота арматуры в зависимости от ее расположения относительно осей x и z будет различаться.
В качестве значения высот предварительно примем: для первой оси h01 = 130 мм, для второй – h02 = 110 мм. Воспользуемся формулой Аn = M/bh 2 nRb. Соответственно получим:
- А01= 0.0745 А02= 0.104
Из представленной ниже вспомогательной таблицы найдем соответствующие значения η и ξ и посчитаем искомую площадь по формуле Fan= M/ηh0nRs.
- Fa1 = 3,275 кв. см. Fa2 = 3,6 кв. см.
Фактически, для армирования 1 пог. м необходимо по 5 арматурных стержня для укладки в продольном и поперечном направлении с шагом 20 см.

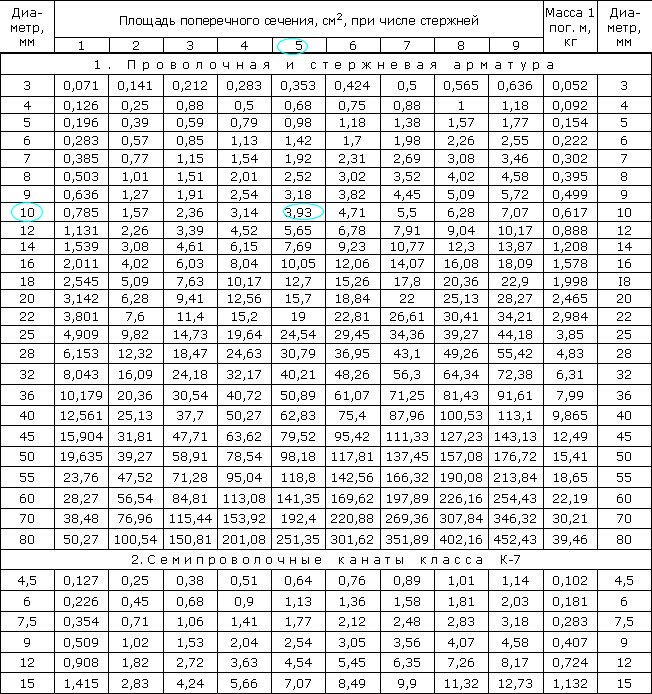

Для выбора сечения можно воспользоваться нижележащей таблицей. К примеру, для пяти стержней ⌀10 мм получаем площадь сечения, равной 3,93 кв. см, а для 1 пог. м она будет в два раза больше – 7,86 кв. см.
Сечение арматуры, проложенной в верхней части, было взято с достаточным запасом, поэтому число арматуры в нижнем слое можно уменьшить до четырех. Тогда для нижней части площадь, согласно таблице составит 3,14 кв. см.

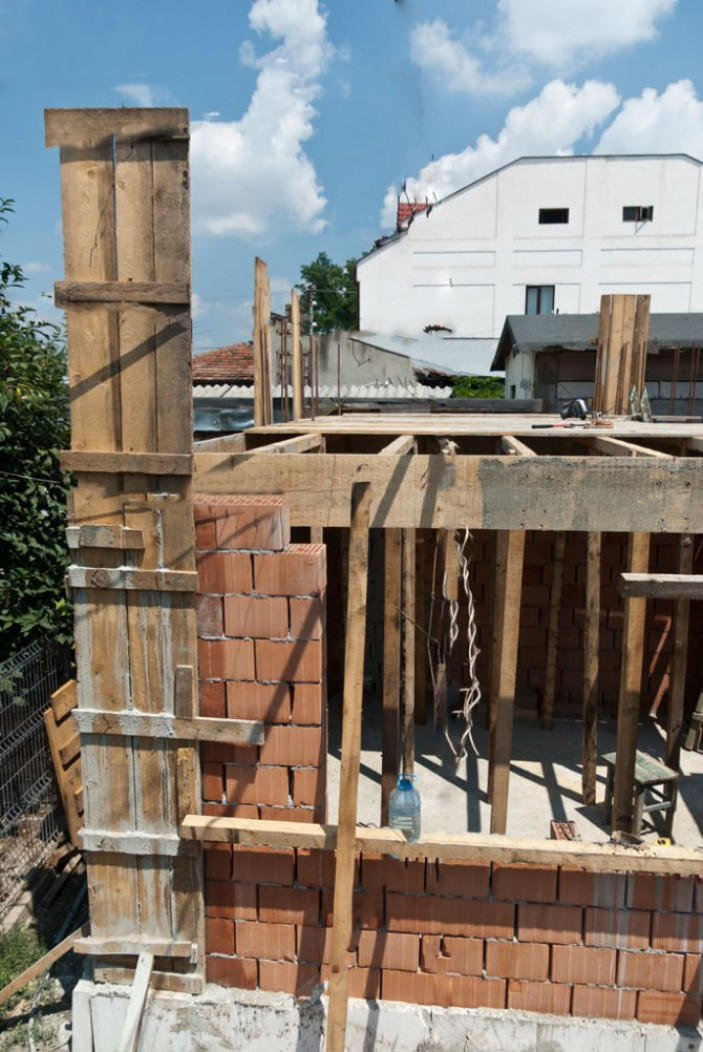

Простейшая опалубка
Бюджетный, наиболее распространённый вариант опалубки, – из досок и бруса древесины минимум 2-го сорта:
- Монолитный слой заливается на дощатую палубу толщиной не менее 25 мм, ширина досок может быть любая.
- Балки и прогоны изготавливаются из бруса 50х100.
- Минимальное сечение несущих стоек – 50х65 мм.
Соблюдение этих требований обеспечит отсутствие провисаний в монолитном участке перекрытия.

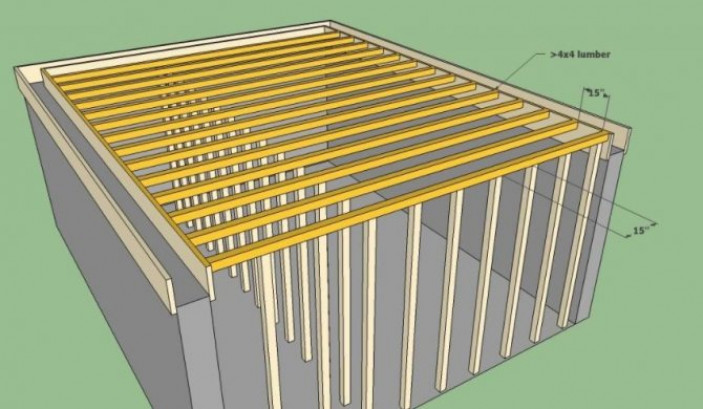

Монтаж стоек
Боковые грани плит перекрытия служат опалубочным ограждением для устраиваемого монолитного участка. Его палуба заводится под плиты перекрытия и крепится на опорных стойках
Порядок установки опор:
- С обеих сторон проёма устанавливаются столбы.
- На них опираются и укладывается поперёк плит балки.
- Прогоны монтируются поверх балок вдоль плит, выполняются из бруса 50х100 мм.
- Далее под прогоны монтируются остальные опоры с шагом 1 м для обеспечения горизонтальности опалубки.
- У основания опор выполняется нижняя обвязка, — стойки сшиваются между собой вдоль и поперёк доской 25 мм для обеспечения устойчивости конструкции при заливке бетоном.
- Аналогично выполняется верхняя обвязка на высоте примерно 1,5м, — в итоге получается жёсткая пространственная конструкция.

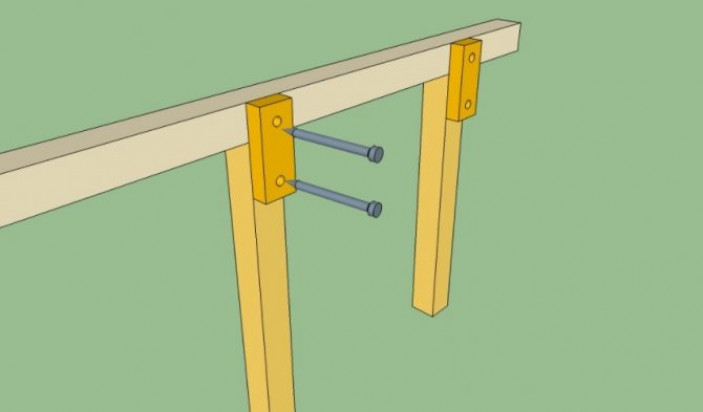

Стойки могут быть изготовлены методом наращивания. Суть метода: опоры изготавливаются меньше нужной высоты, но затем наращиваются в верхней части нужными по размеру кусками. Таким образом облегчается демонтаж опалубки после выполнения монолитных работ:
- первыми снимаются нижние балки;
- затем демонтируются верхние части стоек с балками;
- далее снимается настил с прикреплёнными к нему прогонами.
Настил
Палуба монтируется поверх прогонов, края досок запускаются под установленные плиты перекрытия. Возможные щели настила заделываются сверху монтажной пеной. Вся поверхность накрывается полиэтиленовой плёнкой. Цели укрывания:
- сохранение воды в бетонной смеси;
- предотвращение растрескивания монолитного слоя;
- облегчение демонтажа опалубки;
- придание поверхности повышенной гладкости.
Крепление палубы без применения стоек и балок
При небольшой ширине монолитного участка (до 1 м) можно воспользоваться упрощённым способом крепления палубы, не требующим установки стоек. Принцип достаточно простой, быстрый, экономный: притягивание палубы к нижней плоскости плит проволочными хомутами. Технология предусматривает:
- для сооружения настила могут использоваться доски, фанера, ОСП;
- палуба должна заходить под соседние плиты перекрытия на 20 — 25 см с обеих сторон;
- хомуты изготавливаются из проволоки толщиной 6 мм и более;
- крепёжная проволока запускается в настил с шагом 0,5 м;
- над каждым местом прохождения проволочных хомутов на плиты устанавливается поперечный брусок сечением не менее 50х75 мм;
- притягивание палубы производится через верхний брусок методом скрутки;
- прочно притянутый к нижней плоскости соседних плит настил армируется и заливается бетоном стандартным способом.
При демонтаже палубы хомуты просто обрезаются «болгаркой», часть проволоки остаётся в монолите.
Расход арматуры при армировании
Обладая точными цифрами, можно правильно подобрать арматуру, толщину плиты, марку и количество бетона. Это в свою очередь позволит сэкономить силы и финансовые средства.
Монолитное строительство
Напомним снова, как бы банально это не было, но не стоит экономить на покупке качественных стройматериалов, особенно, когда дело касается фундамента. В противном случае то может сказаться на сроке эксплуатации конструкции, и при ремонте потребуется выложить гораздо больше денег, чем было сэкономлено.
Существуют общепринятые нормы, как рассчитать расход арматурного материала в расчете на 1 кубометр бетонного раствора. При укладке арматура размещается вплотную на поверхности плиты, при этом от края остается 3-5 см.
Расчет на примере плиты 8х8
Точное количество арматуры рассчитывается на примере плиты размером 8х8 метров.
Для устойчивости грунта идеально подойдет стержень арматуры ∅ 10 мм. Как правило, сетка из арматуры выкладывается через шаг до 200 мм. Исходя из этого, не сложно вычислить нужное количество стержней.
Для этого ширина плиты делится на размер шага в метрах и прибавляется 1 прут (8/0,2+1=41). Для получения сетки стержни размещаются в перпендикулярном направлении. Значит, полученный результат нужно умножить на два (41х2=82 стержня).
Длина стандартного арматурного стержня составляет 6 метров. Исходя из этого, получается следующий расчет: 164х6=984 м.
Слои связаны между собой точками пересечения, количество которых легко вычислить, если количество стержней умножить на этот же показатель (41х41=1681 штук). Арматура в виде сетки укладывается в 5 см от основания плиты.
Толщина монолитной плиты
Толщина монолитной плиты равняется 200 мм. Чтобы произвести соединение, потребуется стержень длиной 0,1 метров.
Для осуществления всех соединений понадобится 0,1х1681=168,1 метров арматурного материала. Итого для проведения строительных работ потребуется 984+168,1=1152,1 метров арматуры, это теперь можно посчитать и в весе, если знать, сколько весит метр арматуры
Цифра получится также важной для расчета нагрузок на основания строения
Практически всегда арматурные стержни продаются в строительных магазинах в килограммах. Один стержень весит в среднем 0,66 кг, значит, потребуется 0,66х1152,1=760 килограмм арматуры.

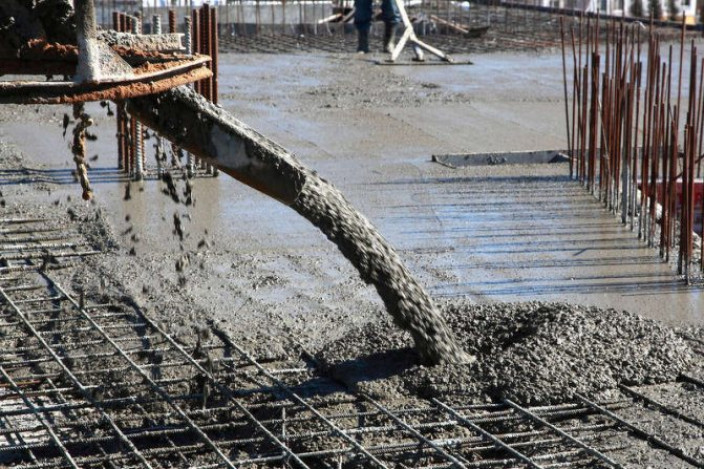

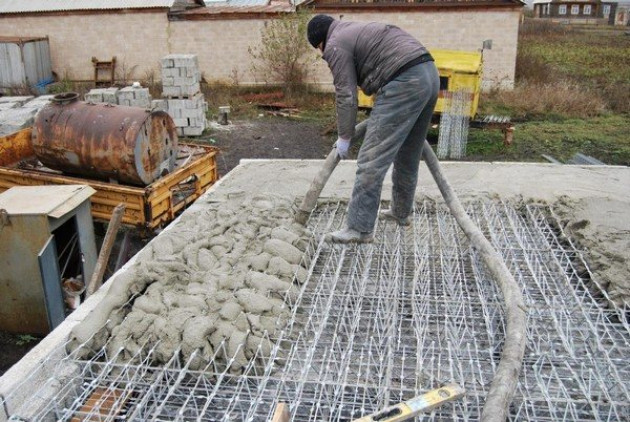

Заливка раствора
Заливать бетонную смесь необходимо беспрерывно сразу на заданную толщину
Заливать бетонную смесь необходимо беспрерывно сразу на заданную толщину. Для этого лучше закупить готовый бетон в строительном миксере, а не использовать домашний (собственного приготовления). Поскольку раствор, замешиваемый и заливаемый поэтапно, не даст нужной крепости перекрытию.
Залитый в опалубку раствор необходимо утрамбовать строительным вибратором, но стараясь не касаться арматуры, чтобы не сместить её. Готовая монолитная плита перекрытия будет сохнуть около месяца. За это время необходимо дополнительно увлажнять бетон, особенно в первую неделю (но при условии жаркой сухой погоды). Именно в это же время монолит лучше укрыть пленкой, чтобы не допустить его резкого пересыхания и растрескивания.
Заливка бетона для плиты

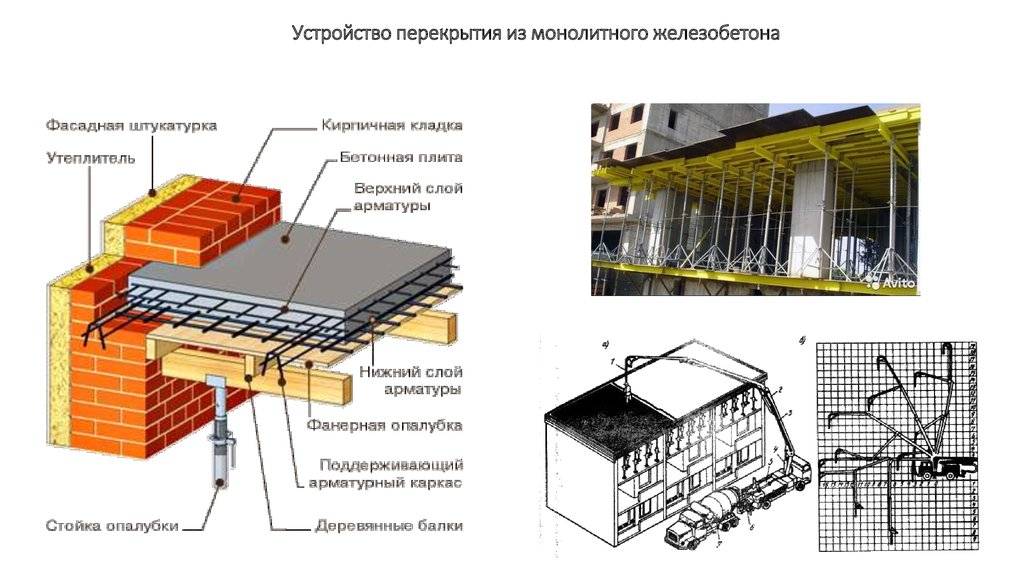

Схема монтажа монолитных перекрытий.
- бетон марки 400 и выше;
- автомиксер со шлангом;
- поддерживающая система (деревянные балки 100*100 и металлические распорки от 2 мм толщиной);
- толь;
- лопата совковая;
- лопата штыковая;
- полиэтиленовая пленка;
- вода;
- лом.
Перед началом заливки следует запомнить, что бетон не следует даже начинать заготавливать самому, т.к. для плиты 10*10 потребуется 28,5 м³, а это сделать своими руками за день будет сложно даже целой бригаде строителей. Тут на помощь призываются автомиксеры со шлангом для подачи бетона. При заказе следует заранее узнать, каков объем барабана (чаще всего это 8-9 м³). С помощью этого знания вам будет проще рассчитать количество необходимого материала.
Для данного этапа может понадобиться помощь 1-2 человек. В этом случае заливка будет происходить быстро и без остановок. Во время заливки этажа один человек должен беспрерывно двигаться по опалубке и направлять в разные стороны бетон. Это требуется для того, чтобы сделать давление на опалубку равномерным. Если помощников нет, то придется время от времени останавливать процесс заливки и самому браться за лопату. Каждый слой следует перепахивать, чтоб выпустить собравшийся воздух. Это крайне положительно скажется на качестве залитой плиты
Самый нижний уровень надо перепахивать крайне осторожно, иначе можно повредить гидроизоляционный материал. Во время процесса будет здорово мешать армирование плиты, т.к
его придется постоянно переступать, чтобы не споткнуться.
Когда бетон залит, следует накрыть все полиэтиленовой пленкой и оставить так на 27-29 дней. В течение половины этого времени не следует забывать про смачивание плиты водой, чтоб та могла полностью набрать свою прочность.
По истечении указанного времени убирается поддерживающая система, снимается полиэтилен, а ломом демонтируется опалубка. В результате получается идеально гладкая поверхность с нижней стороны и слегка неровная сверху. Это исправляется потом уже непосредственно при заливке полов. При правильном подходе такие железобетонные плиты не будут иметь ни одного отклонения.

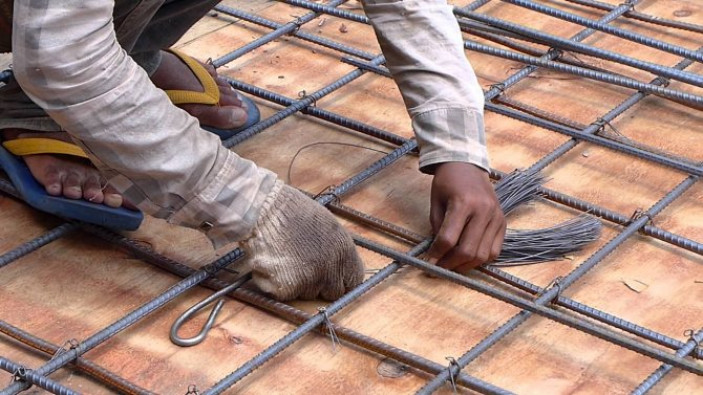

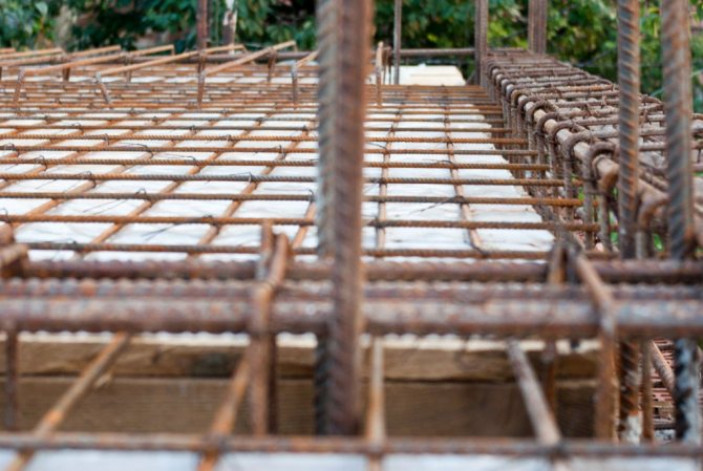

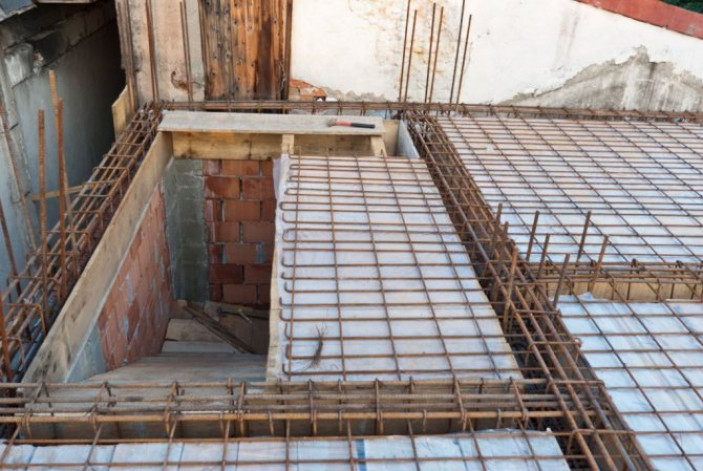

Выполнение каркаса из арматуры
Для закрепления профнастила для перекрытия из инструментов вам потребуется только шуруповерт.
Каркас из арматуры, который будет находиться внутри монолитного перекрытия, сделает бетон максимально прочным, что будет препятствовать сжатию и изгибу плит. Только специалист может предусмотреть то, что из-за несъемной опалубки дополнительная прочность монолитного перекрытия не будет достигнута, поэтому укладка арматуры требует навыка. Перекрытие должно иметь объемную структуру, которая создается за счет изготовления каркаса из арматуры, включающего продольные прутья, имеющие толщину 12 мм, укладываемые во впадины профилированного листа. Используются как продольные, так и поперечные элементы, изготовляемые из 10 и 5 мм прутьев арматуры. Соединение элементов каркаса из арматуры происходит с помощью сварных швов, либо с использованием стальной проволоки. Сварные швы делают всю конструкцию из арматуры прочней.
Тем не менее, соединение можно выполнить быстрей, поэтому на практике наиболее часто применяют стальную проволоку для соединения составляющих каркаса из арматуры. Если здание запланировано многоэтажное, то межэтажные лестничные проемы и каналы коммуникаций намечают заранее и выполняют затем опалубку вокруг них. После окончания всех работ в данном случае не потребуется выполнять дополнительные работы, связанные с проемом, а только вырезать часть тонкого профлиста там, где запланированы межэтажные проемы.
Изготовление опалубки осуществляется из дерева, так как оно является самым дешевым материалом, доски при этом требуют защитного слоя из пленки, можно использовать рубероид.
Преимущества монолитного перекрытия
При выборе материалов для возведения здания необходимо учитывать множество факторов, которые повлияют на сроки возведения и конечную стоимость здания. Монолитное перекрытие обладает следующими достоинствами:
- возможность выполнения своими руками;
- отсутствие необходимости использования грузоподъемной техники;
- снижение стоимости строительства;
- прочность и надежность;
- возможность перекрытия помещений сложной формы (скругления, эркеры).
Чтобы залить бетонное перекрытие, необходимо уделить внимание трем его составляющим:
- бетонная смесь (не ниже В25);
- арматура (в зависимости от пролета и нагрузок);
- опалубка.

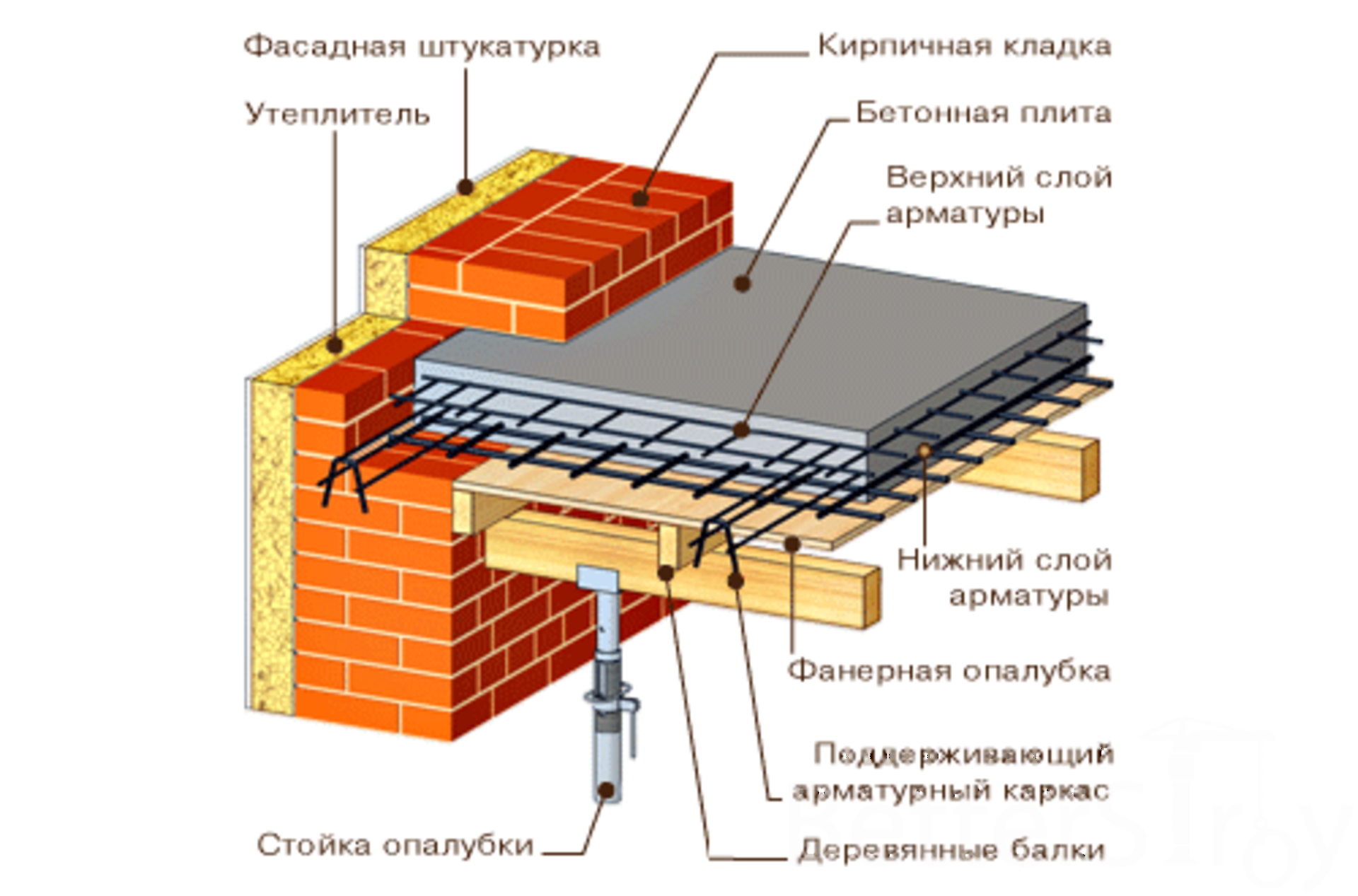

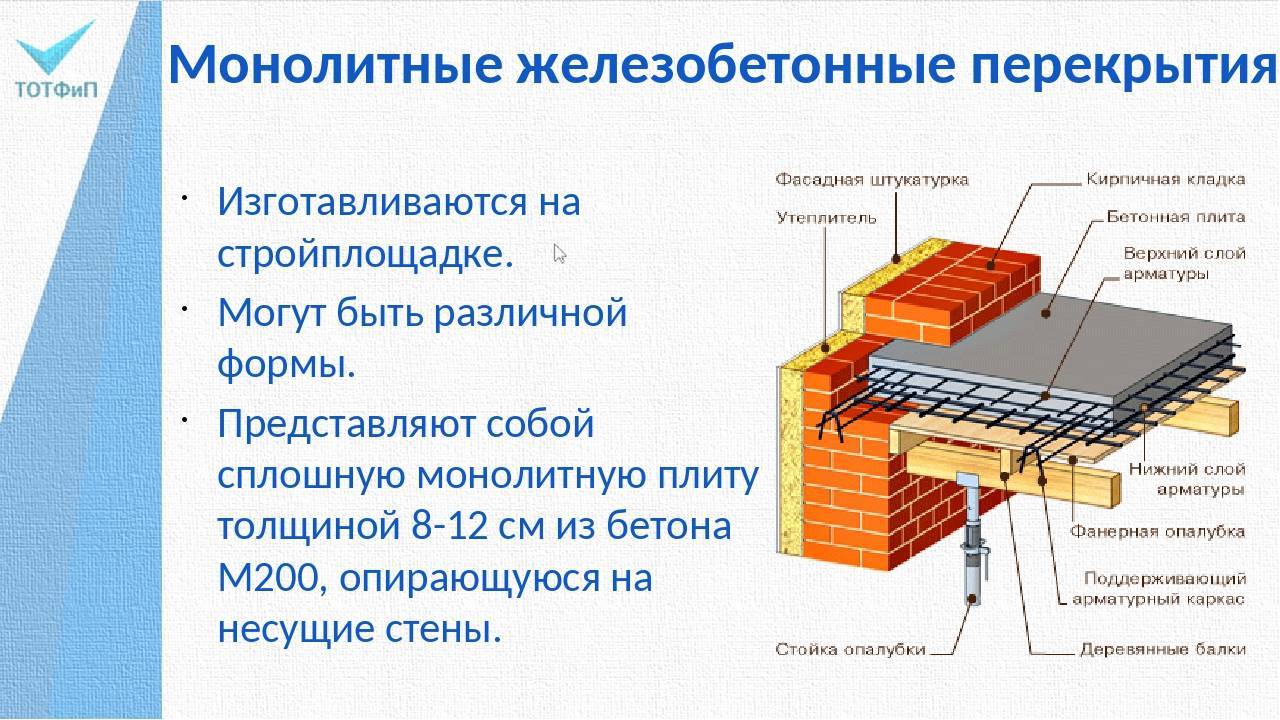

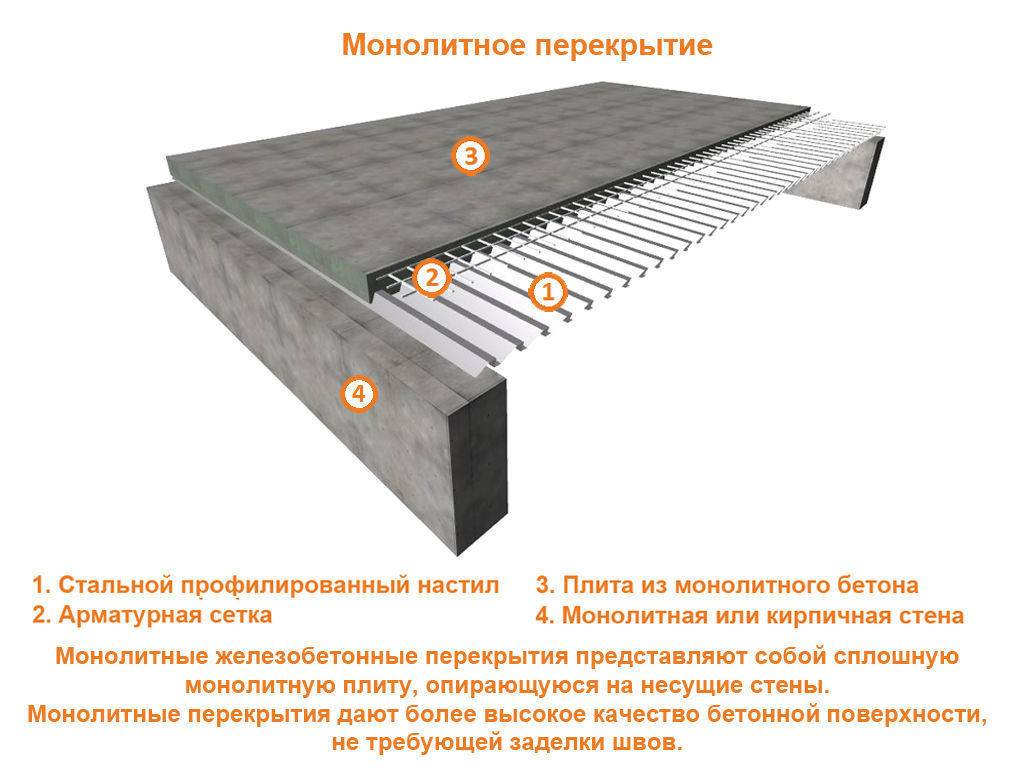

Схема перекрытия из монолита
Что представляет из себя монолитное перекрытие?

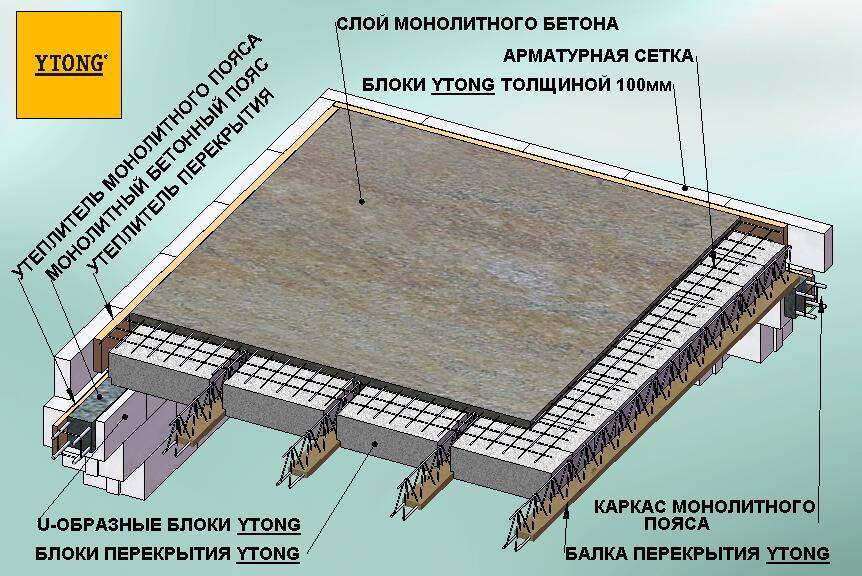

Для начала разберёмся в свойствах газобетона и принципах возведения домов из этого материала.
Бетонные блоки ячеистого типа изготавливают из смеси извести, цемента и песка, в которую вводится химреагент на основе алюминия, вспенивающий состав. Газобетон делается как автоклавным способом с помощью активного воздействия на залитый в блочные формы раствор посредством пара и давления, так и неавтоклавным. От этого зависит градация его качества и цены.
СправкаВесит такой блок относительно мало, тепло сохраняет хорошо, к тому же пожаростоек и экологчен, позволяет возвести дом в кратчайшие сроки.
Газобетон требует особого подхода, ведь ячеистость структуры блоков минимизирует свойства прочности и перекрытие сооружается с учётом этого обстоятельства.
Необходимо, чтобы вес конструкции, давящий на несущие опоры был компенсирован армированием по типу пояса, создающим жёсткость несущих стен. Арматура ставится снизу, в верхней части и по центру, уберегая газобетонные блоки от продавливающего воздействия со стороны перекрытия. Само перекрытие также дополняется армированием.
Срезы несущих стен полагается точно вымерять на предмет отклонения от строго горизонтальной линии, если же такая неприятность всё же случилась, то газобетон позволяет легко скорректировать ситуацию путём подпиливания материала.
Монолитная плита
Монолитное перекрытие в доме из газобетона ставится на балки с разным размером сечения на всю площадь поверхности. Его наиважнейшая часть – это каркас с армирующей функцией. Металлические пруты с небольшим сечением скрепляются проволокой в единую армирующую систему. Именно она примет на себя наибольшую нагрузку, придав бетону в прямом смысле «железную прочность».
Бетон заказывают в готовом варианте в фирмах, специализирующихся на продаже стройматериалов, либо делают самостоятельно. При самостоятельном изготовлении используются мешалки малых габаритов, что снижает качество конструкции, так как высок риск замешивания объёмов бетона с разнящимся соотношением состава, что создаст неоднородность заливки и снизит прочность.
Внимание!В таком ответственном деле при некачественной заливке под угрозу ставится жизнь людей, поэтому не стоит экспериментировать с ручным способом приготовления раствора.

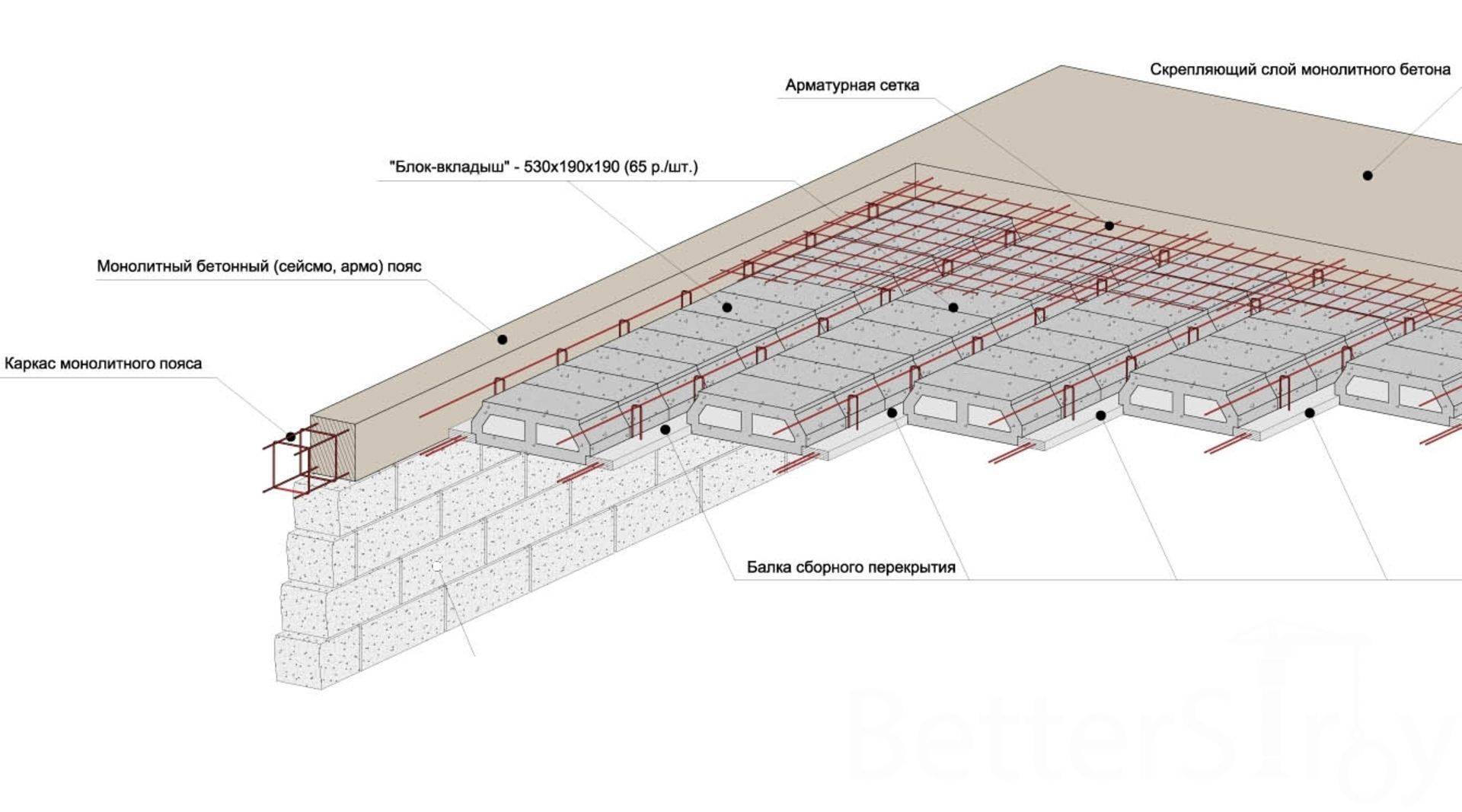

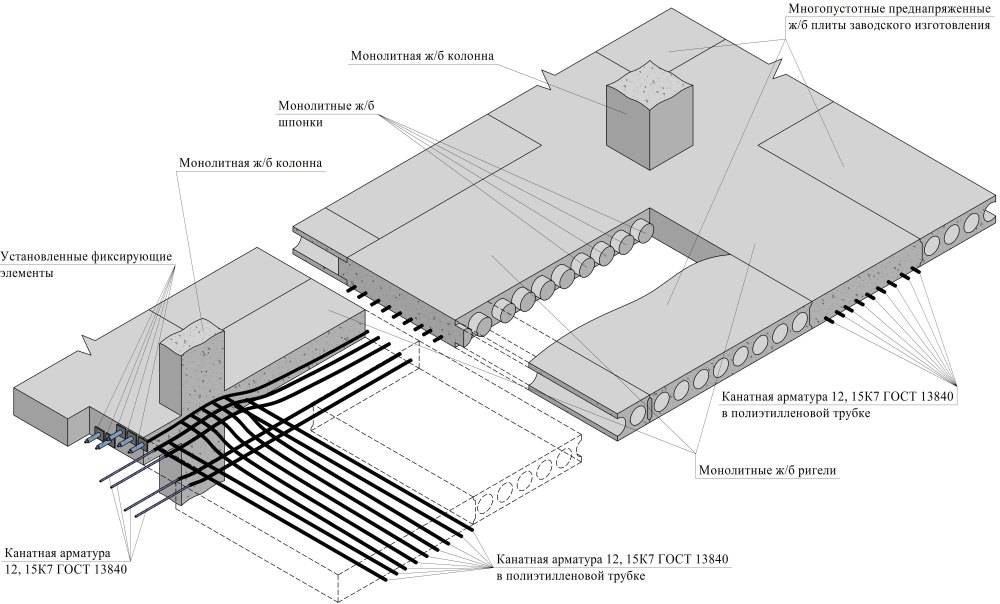

Сборно-монолитное перекрытие
Можно использовать как метод монолитного перекрытия, так и метод перекрывания газобетона по сборному принципу. Это подвид монолитного метода. Он подойдёт для здания, состоящего и одного или двух этажей. Межэтажное пространство «прошивается балками» с интервалом 60 см. На них выкладываются полистиролбетонные или керамзитные блоки, выполняющие роль и опалубки и части, составляющей перекрытие. Поверх наливают бетонный раствор, усиленный арматурой и оставляют до полного высыхания.
Готовые плиты
Перекрытие из плит с пустотами годится, если вы готовы на большие расходы, поскольку дороже как сами плиты, так и их установка, требующая аренды техники для подъёма. В ценовом отношении ситуация становится не столь обременительной, если в ближайшем доступе есть завод по выпуску таких плит, поскольку можно заказать напрямую у производителя, да и бюджет доставки будет вполне приемлемый. В таком случае проект обойдётся даже дешевле монолитного.
В каких случаях сочетают монолитный и сборно-монолитный методы?
Перекрытие сборно-монолитного типа ставит определённый регламент на параметры самого здания по длине и ширине, по расположению несущих стен.
Это диктуется типовыми размерами плит и тем, что плиты требуют опоры на несущие конструкции. То есть необходимо подгонять план дома, расположение комнат в соответствии с типовыми размерами круглопустотных плит.
Опора делается противолежащими сторонами плит на несущие стенки. Недопустимо класть плиты на три стены, так как это обстоятельство неправильно распределит нагрузку на основание дома, что в случае с газобетоном категорически недопустимо.
В зонах перекрытия, где не удаётся разместить плиты, сооружают монолитные фрагменты. Обычно это происходит по причине ужатой площади дома, либо в местах, где расположены шахтные ходы вентиляционной системы из ванной комнаты или кухонной зоны.
Монолитный же метод создания межэтажного разделителя более удобен и многофункционален, не ограничивает в планировании комнат и соотношения длины и ширины здания.
Заливка бетона
Монолитные железобетонные перекрытия создаются с помощью бетона марки М200 и выше. Компонентами раствора являются вода, щебень фракции 5-20 мм и чистый, просеянный песок. Правила заливки следующие.
- Монолитное перекрытие своими руками заливается в один прием: в противном случае прочность конструкции обеспечена не будет.
- Раствор равномерно наносят на днище опалубки. Толщину слоя раствора ограничивают с помощью маяков.
- Воздух из бетонной массы удаляют с помощью глубинного вибратора. При его отсутствии используют металлический прут, которым часто протыкают раствор по всей площади заливки.
- Уложенный бетон следует накрыть полиэтиленовой пленкой на несколько дней: это обеспечит равномерное застывание и предотвратит растрескивание.
- Спустя 28 суток опалубку демонтируют, можно продолжать строительство. При необходимости возведения стен следующих ярусов раньше, работы выполняют, не разбирая опалубку.

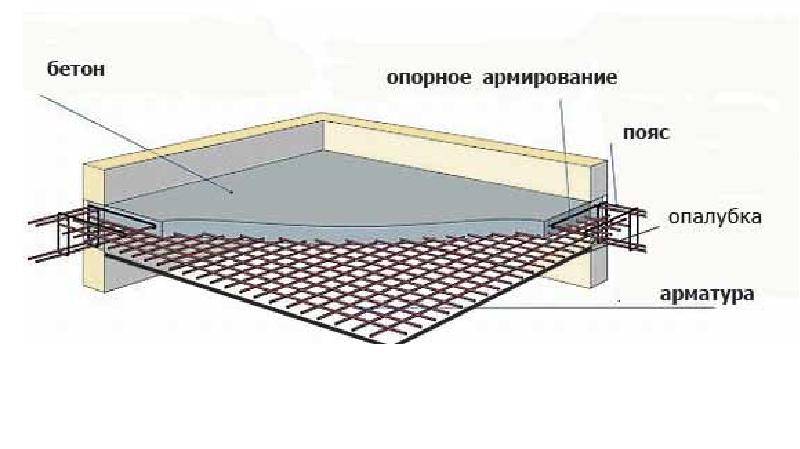

Армирование монолитной плиты перекрытия
Расчет арматуры для плиты перекрытия в частном строительстве выполняется редко. Это достаточно сложная процедура, выполнить которую сможет не каждый инженер. Чтобы заармировать плиту перекрытия, нужно учесть ее конструкцию. Она бывает следующих типов:
- сплошное;

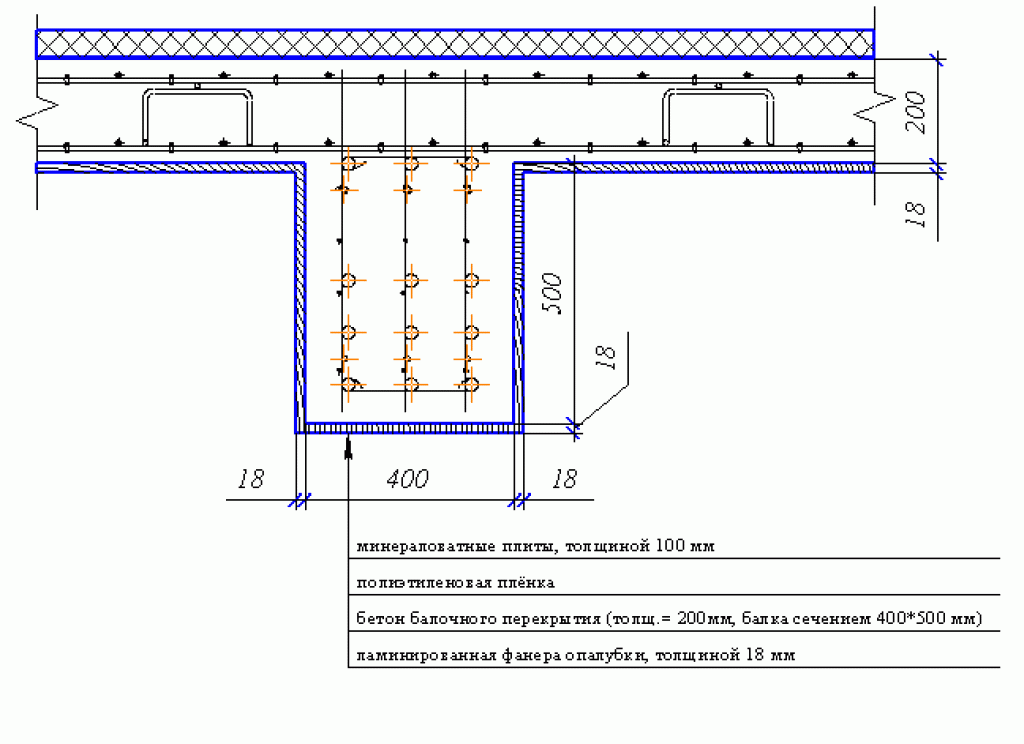

- ребристое:

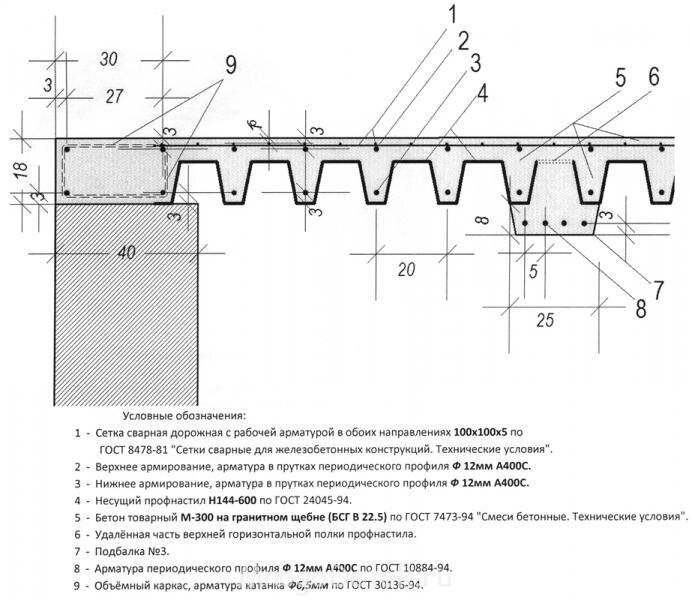

- по профлисту.

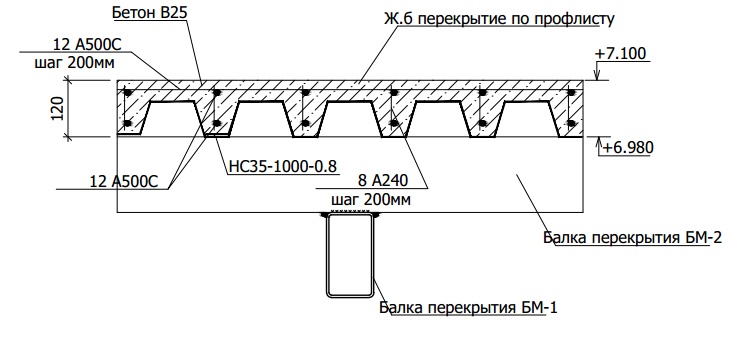

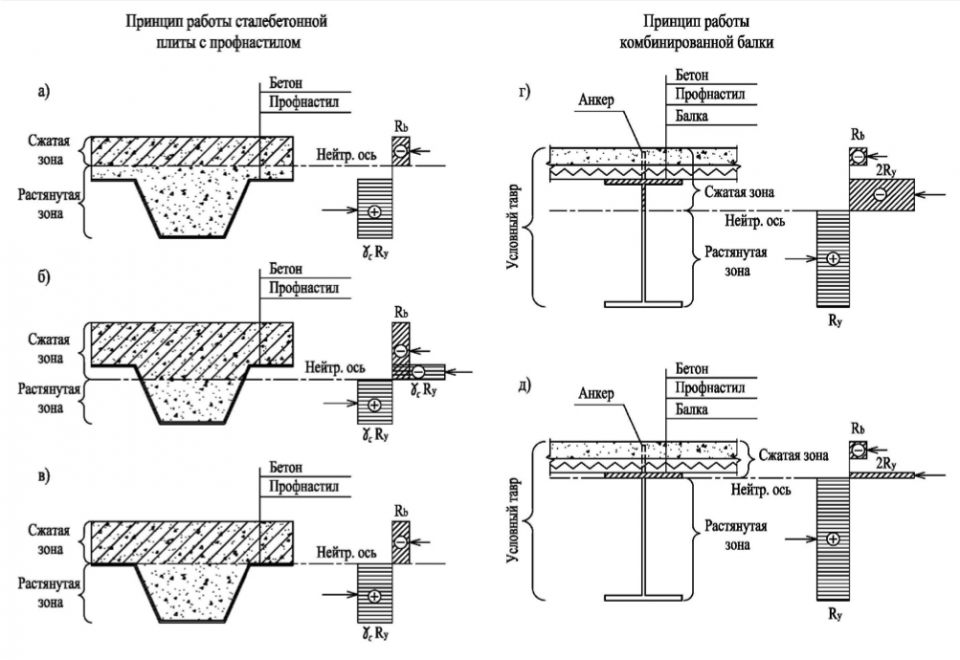

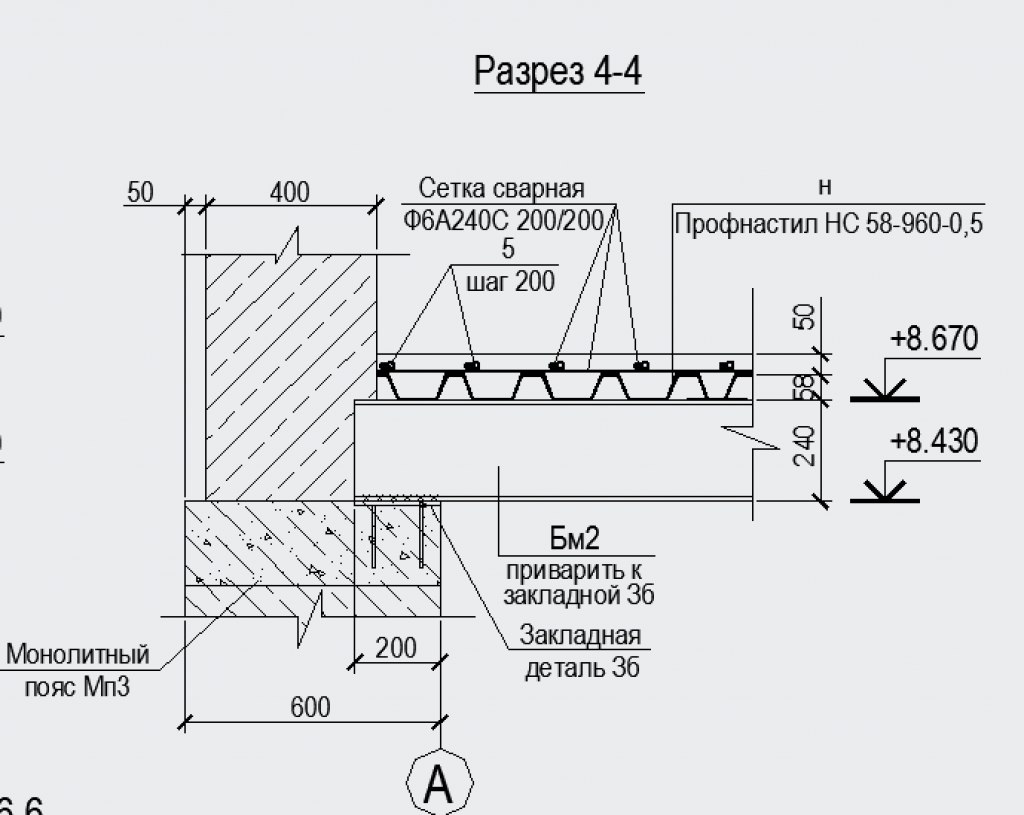

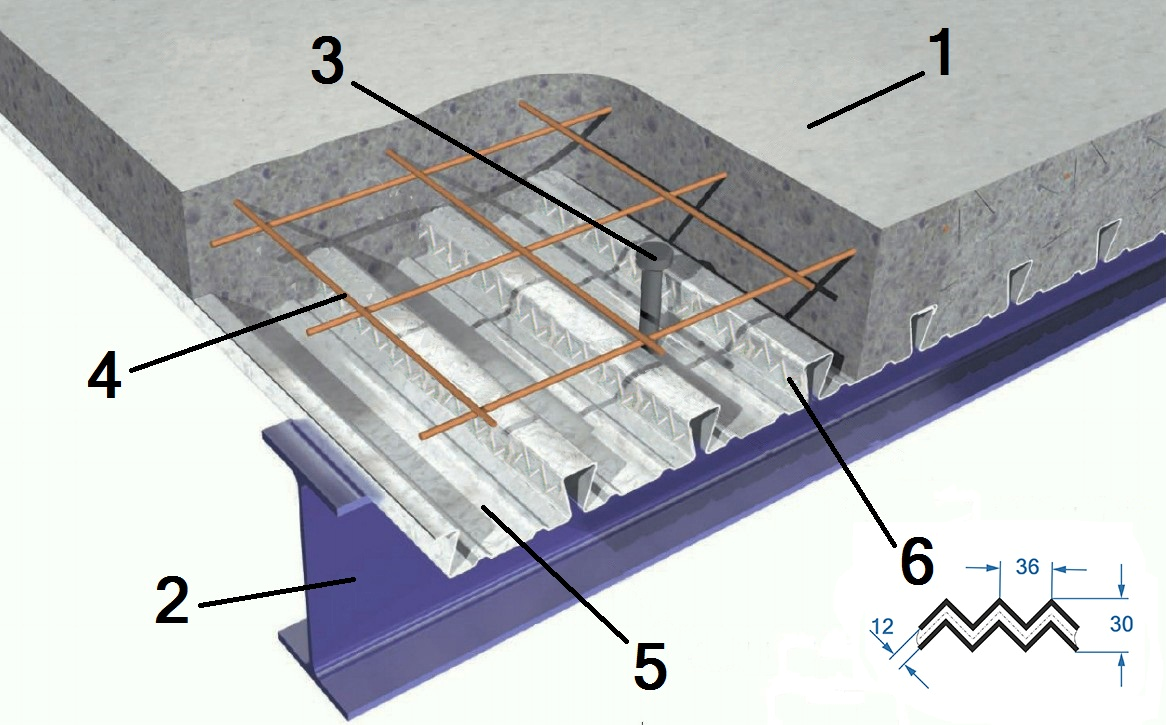

Последний вариант рекомендуется при выполнении работ самостоятельно. В этом случае нет необходимости устанавливать опалубку. Кроме того, за счет использования металлического листа повышается несущая способность конструкции. Самая низкая вероятность ошибок достигается при изготовлении перекрытия по профлисту. Стоит отметить, что оно является одним из вариантов ребристой плиты.

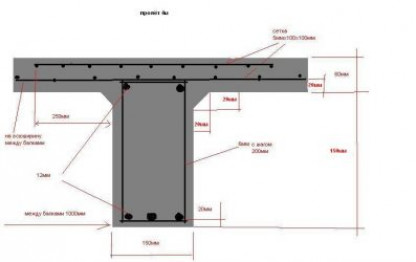

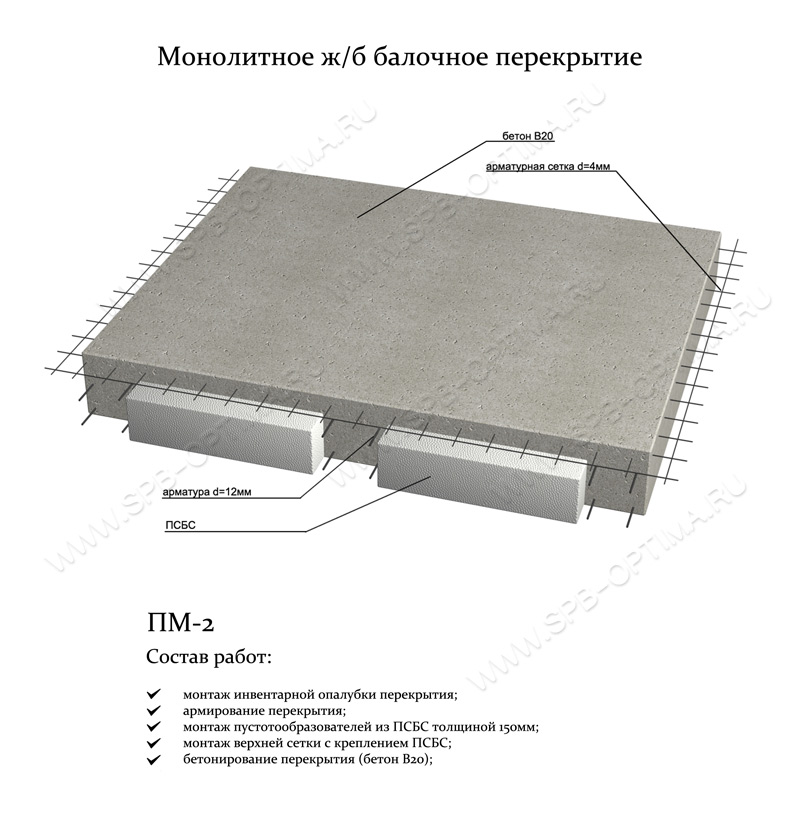

Перекрытие с ребрами залить непрофессионалу может быть проблематично. Но такой вариант позволяет существенно сократить расход бетона. Конструкция в этом случае подразумевает наличие усиленных ребер и участков между ними.
Еще одни вариант — изготовит сплошную плиту перекрытия. В этом случае армирование и технология похожи на процесс изготовления плитного фундамента. Основное отличие — класс используемого бетона. Для монолитного перекрытия он не может быть ниже В25.
Стоит рассмотреть несколько вариантов армирования.

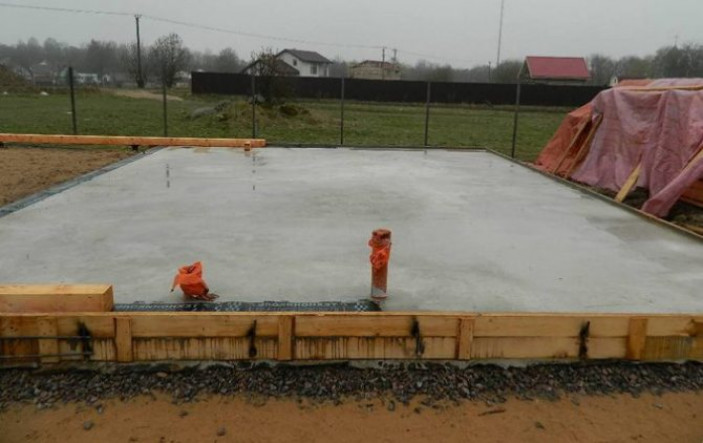

Монтажные работы. Бетонирование. Создание бетонной армированной плиты.
На утрамбованный ранее слой уложите рубероид или другой специальный материал блокирующий влагу.
Приобретите арматуру диаметром 8 – 10 миллиметров (из практики, 8 мм. вполне достаточно), вязальную проволоку (она легко гнётся, остаётся в принятом положении). Сделайте обрешётку связывая арматуру вязальной проволокой. Шаг вязки: 200мм.- ширина, 200мм.- длина. Приподнимите получившуюся решётку на 2 – 4 сантиметра, подложив под неё камни.
Образуется защитный слой бетона перед арматурой. Теперь пришло время ставить маяки. Маяки, которые мы используем для стяжки пола, штукатурки стен, лучше не использовать. Нам подойдёт что-то более твёрдое. Для наших целей отлично подходит направляющий профиль к гипсокартонным конструкциям (ПН-27/28 (профиль направляющий)), или арматура. ПН-27/28 устанавливается на цементный раствор. Что-бы раствор не расплылся заранее сделайте бетонные столбики. Затем установите профиль направляющий на минимальный слой. При монтаже маяков из арматуры используется сварочный аппарат. Мы сделали столбики из арматуры. Где необходимо укоротили, выставили по уровню. Сверху приварили арматуру, получились маяки. Затем приготовим бетон для бетонной армированной плиты.
Нам понадобится: одна часть цемента, две части песка, четыре части щебня. Перемешивать бетон руками удобней в старой, ненужной ванне. Чтобы ускорить процесс бетонирования, затратив на это гораздо меньше времени, сил, приобретите бетономешалку.
Они бывают разного объёма: 100, 120, 140, 160, 180 литров. Подключаются к обычной домашней розетке, так как мощность достигается не за счёт электродвигателя, а благодаря редуктору. Бетономешалка легко собирается, разбирается, компактно укладывается в коробку (упаковку). Для тех у кого автомобиль универсал, хэтчбек, лифтбек, советую проверить перед покупкой как помещается коробка в багажник. С бетономешалкой заливать бетонную армированную плиту быстро, удобно. Если вы хотите приобрести сразу готовый бетон с доставкой, заранее подготовьте подъезд к месту бетонирования.
Устройство перекрытия
Если говорить про обустройство проекта, который будет рассмотрен, то оно будет формироваться из особого армированного бетона. Его требуется заливать внутрь опалубки, которая не станет деформироваться в дальнейшем, а еще не будет прогибаться при нагрузках. Для собственноручного изготовления изделия требуется пиломатериал, инструменты для подгона, раскройки и сборки щитов. После этого, как будет сделана распалубка, его можно использовать в механизме стропильного типа. Расходником будет аппаратура, а также будут забетонированы коммуникации. Самой сложной будет плиты перекрытия в подвале – из-за огромного числа вводных узлов инженерных механизмов.
Как рассчитывать нагрузку
При процессе применения перекрытия монолитного вида будут подвергаться влиянию различных типов нагрузок:
- Постоянных.
- Временных.
Если говорить про временные, то их величина будет напрямую связана с массой инженерных коммуникаций, напольная отделка, облицовка потолка и предметы мебели, а еще число людей, которые находятся внутри помещения. Во втором случае передача будет производиться массой стан здания, внутренних перегородок и веса крыша, которая еще и воспринимает дополнительную массу от нагрузок в виде осадков или ветра. Когда работы по выстраиванию стен выполнена в полной мере, а уровень подогнан, можно самостоятельно обустроить плиту. Нагрузка, которая влияет на изделие, будет определяться толщиной железобетонного перекрытия. К примеру, если толщина составляет примерно 0.2 метра, то каждый квадратный метр поверхности сможет выдерживать до 500 кг полезной нагрузки. Если все расчеты были выполнены правильно, то получится оценивать нагрузочную способность железобетонных плит с учетом настоящих эксплуатационных условий, а значит, не дать трещинам появляться.

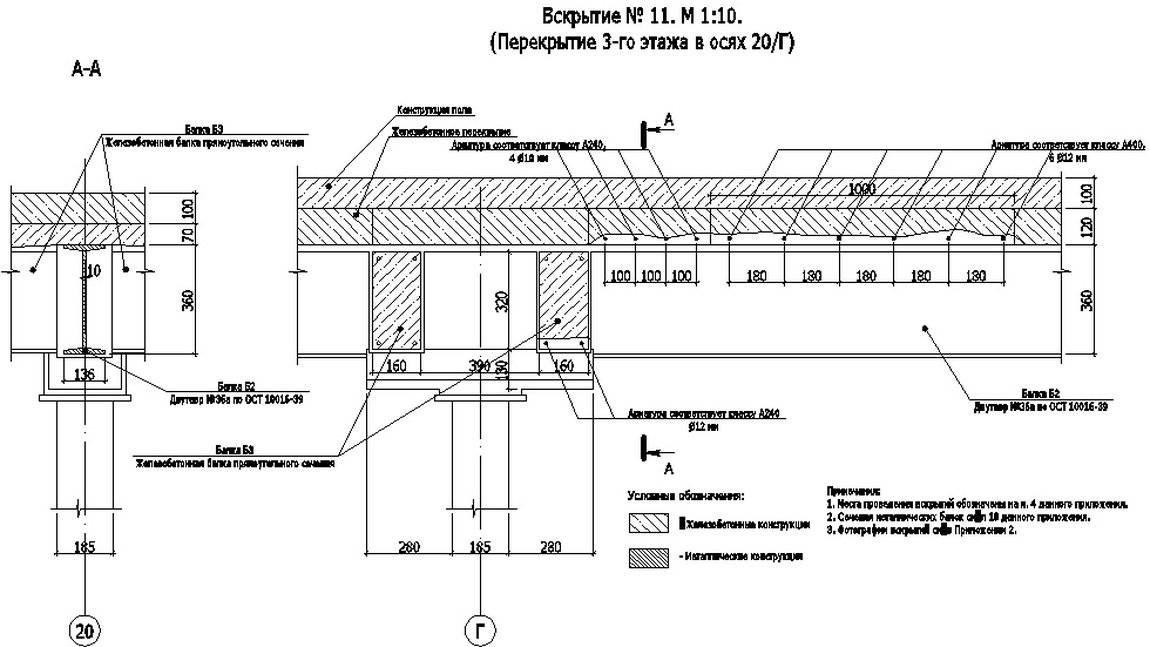

Требуется понимать и тот факт, что при проектировании перекрытий из железобетона должен быть составлен детальный план, который обычно является чертежом
При выборе длины пролета важно соотносить ее плитной толщиной. Такое соотношение должно быть приблизительно 30 к 1
Но при самостоятельной реализации проекта делать что-то толщине, нежели 0.4 метра, нет смысла, потому что несущая способность будет увеличиваться, равно как и масса, а еще станет выше статическое напряжение. По такой причине допускаемая степень нагрузки на перекрытия, сделанные своими руками, редко превышает показатель в 1.5-2 тонны на квадратный метр.

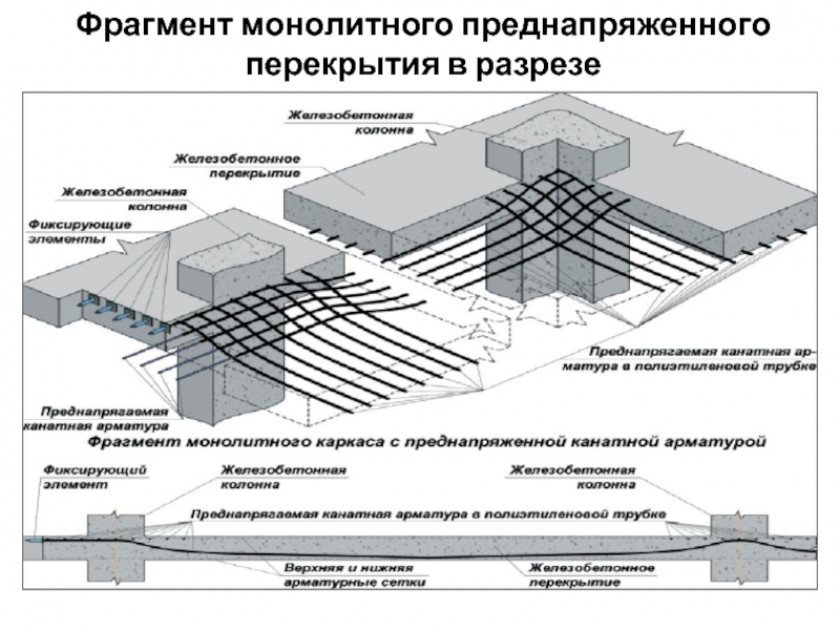

Правда, такую ситуацию можно и исправить, если включить в несущую конструкцию двутавровые стальные балки, которые будут лежать на ровной поверхности стеновой несущей кладки из бетона. Есть и другой вариант, как можно поднимать пролетную длину при сохранении планировки свободного типа – осуществлять упор конструкции в целом на колонны. Если толщина до 0.4 метров, а пролетная длина в 4 направлениях от колонн – 12 метров, то площадь сечения опоры будет составлять от 1 до 1.35 метров. Но это получится лишь в том случае, если сечение арматуры, которые было заложено в колонне, будет не меньше 1.5%.
Как выбрать бетонную марку
Для обустройства монолитного перекрытия с армированием своими руками требуется отметить, что вопрос подбора бетонной марки для самодельного перекрытия очень важен. Дело в том, что, если выбрать неправильный материал, это может сулить проблемы с прочность, уменьшением степени сопротивляемости к нагрузке и прочее. Из-за этого рекомендации профессионалов в таком вопросе точно не будет лишним.
Марки М400-М500 практически не используют при строительстве частных объектов. Они крайне популярны при создании таких строений, как дамбы, плотины, мосты и всевозможные гидротехнические строения. Если сделать выводы из описанной информации, то лучше всего для обустройства перекрытия монолитного типа собственноручно применяют марки М250-М350.
Бетонирование
Дальше заливают тяжёлый бетон с классом по прочности на сжатие не ниже В20. Заливка ведётся бетононасосом. Уплотняют и выравнивают бетон виброрейкой – электрической или бензиновой. Некоторые строители применяют глубинные вибраторы для бетона. Однако специалисты не рекомендуют делать это, поскольку есть опасность, что под давлением, создаваемым вибратором, газобетон «выдавит» за пределы армопояса по периметру перекрытия.
Бетон обретает марочную прочность через 28 суток после заливки. Однако демонтировать опоры и продолжить строительство здания можно по достижении бетоном 70% прочности. Летом это происходит примерно через неделю. Но нужно быть уверенным, что это произошло. Поэтому прочность измеряют специальным прибором, и только на основании его показаний приступают к дальнейшим работам. Ну или ждут 28 суток.
Со стороны нижнего этажа перекрытие можно легко отделать тем или иным материалом. Например, оштукатурить толстым слоем по сетке из стекловолокна.
Максимальный пролет монолитного перекрытия
Перекрытия необходимы для разделения здания на этажи, это неотъемлемый конструктивный элемент, воспринимающий различные нагрузки. Монолитное перекрытие (своими руками залить его достаточно просто) обеспечивает устойчивость дома в целом, позволяя организовать звукоизоляцию и теплоизоляцию помещений.
Положительные характеристики конструкции раскрываются так:
- отсутствие дорогостоящих работ по разгрузке/погрузке;
- высокое качество готовой поверхности;
- возможность свободной планировки помещений;
- прочность, долговечность.
Конструктивно несущая часть перекрытий разделяется на безбалочную (создается из плит или панелей) и балочную (состоит из балок и наполнения)

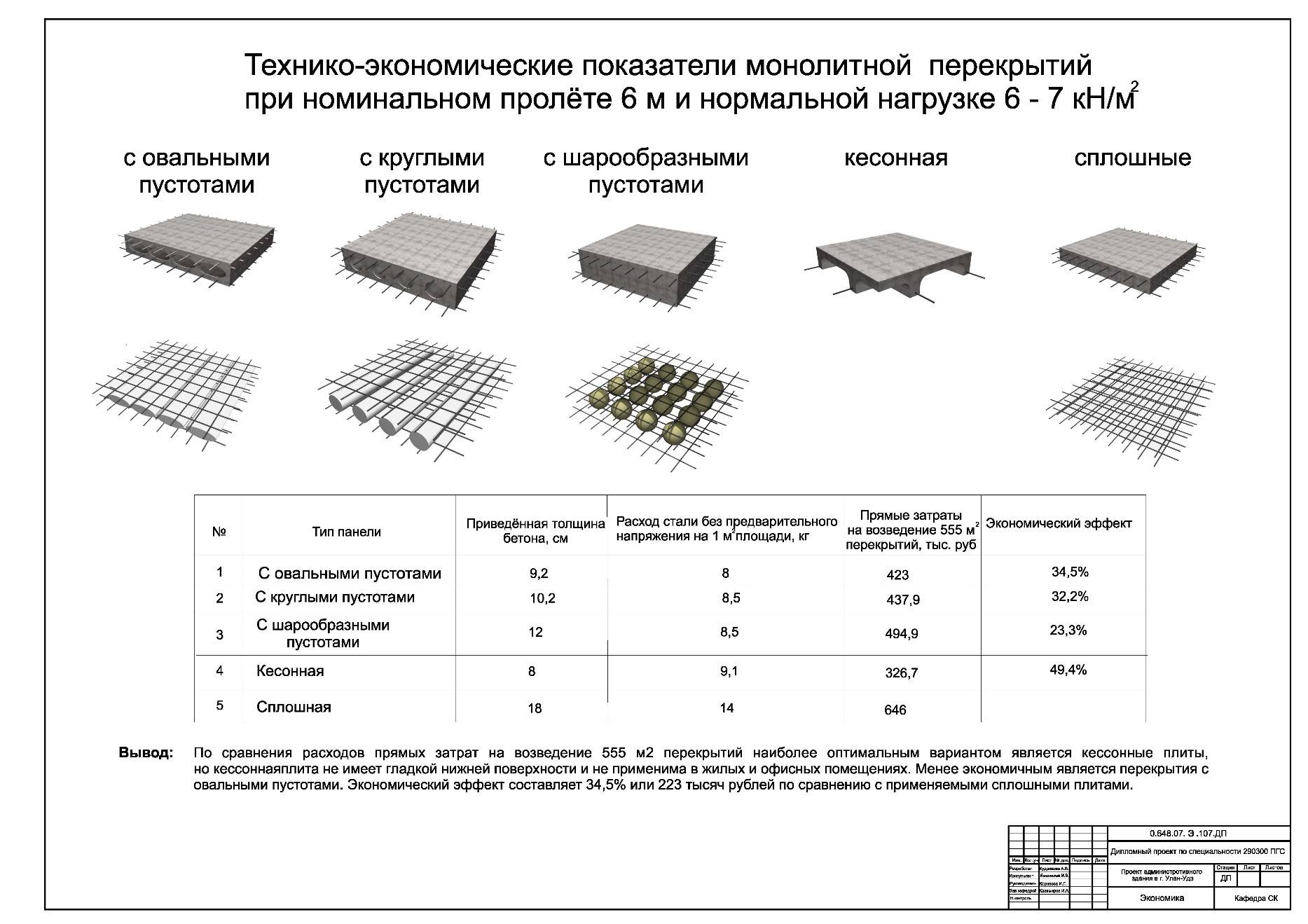

Перекрытия могут быть:
- монолитными – производятся на месте работ;
- сборными – формируются на основе готовой заводской продукции – ж/б плиты либо панели;
- часторебристыми – изготавливаются на основе пустотелых блоков и ж/б балок;
- конструкциями из облегченного бетона.
Что необходимо учесть?
Конструкция должна соответствовать указанным параметрам:
- плита должна выдерживать динамическую и статистическую нагрузку. В частном строительстве средняя нагрузка составляет 350-400 кг/м²;
- под действием внешних сил перекрытие не должно деформироваться, то есть, должна быть обеспечена соответствующая жесткость;
- в зависимости от места установки перекрытия (подвал, этажи, чердак) и функции помещения устанавливается звукоизоляция, блокирующая как воздушный, так и ударный шум;
- если плита разделяет помещения с различным температурным режимом, например, чердак или подвал от этажа, должна быть обеспечена теплозащита;
- сопряжение конструкции с наружными стенами не должно создавать мостиков холода, что провоцирует потери тепла и образование конденсата;
- устройство монолитных перекрытий может быть реализовано с учетом огнестойкости.
Если строитель возводит монолитные перекрытия, технология проведения работ подчиняется указанной последовательности.

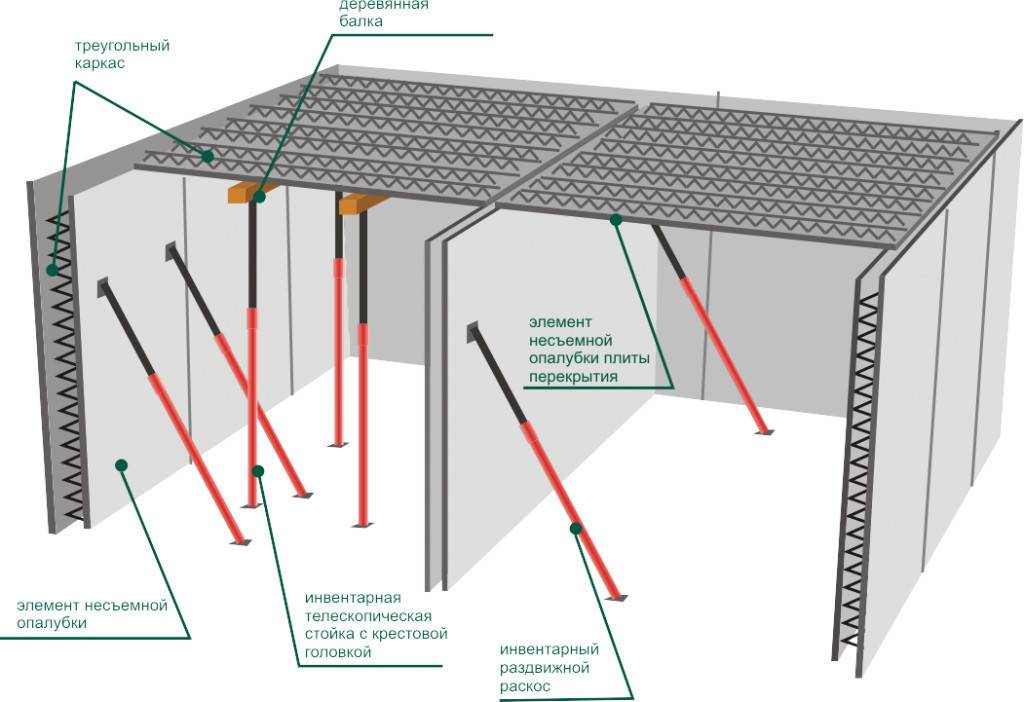

Технология устройства опалубки
Технология устройства монолитного перекрытия начинается с обустройства съёмной опалубки. Горизонтальный слой может быть изготовлен из влагостойкой фанеры (20 мм) либо обрезных досок ( мм). Если в системе все-таки образовались щели, поверх щитов выкладывается гидроизоляционная пленка, блокирующая протечку раствора.
Опалубка держится на балках – ригелях, опирающихся на стойки (покупные/арендованные телескопические, или самостоятельно изготовленные брусья 100х100 мм, либо кругляк 8-15 см). Система должна быть смонтирована строго горизонтально.
Укладка и расчет арматуры
Процесс реализуется следующим образом:
- между опалубкой и каркасом соблюдается зазор 25 мм, что можно организовать при помощи покупных фиксаторов или при самостоятельном изготовлении деревянных или фанерных подставок. Фактическая высота закладных элементов зависит от толщины плиты, но чаще всего хватает 2.5 см;
- диаметр прутка определяется по расчету в зависимости от нагрузки и размера плиты и варьируется в пределах 8-20 мм. В частном строительстве используется прут 8-12 мм;
- арматурный каркас может быть однорядным или двурядным, что зависит от необходимой прочности. Ряды вяжутся при помощи гибкой проволоки с размером ячейки 15х15 см – в первом ряду, и 20х20 см – во втором;
- расстояние от верхнего пояса до верха бетонной заливки должно составлять не менее 25 мм.
Шаг хомутов армирующего пояса – 200-400 мм
Чтобы перекрытие надежно взаимодействовало с несущими стенами, необходим монтаж армирующего пояса. Он формируется на основе стальных прутков и хомутов, к которым крепится арматура перекрытия. Вполне достаточно организовать 4 направляющих диаметром мм, к которым в перпендикулярном направлении крепятся хомуты при помощи вязальной проволоки.
Как залить?
Перед заливкой устанавливается опалубка для всех технологических отверстий, выставляются маячки для контроля толщины конструкции.
Последовательность действий:
Преимущества и недостатки
Отсутствие необходимости в спецтехнике (за исключением сборного варианта);
Минимальные объемы земляных работ – достаточно будет снять лишь верхний плодородный слой;
Равномерность распределения нагрузок;
Расширение возможностей в плане строительства коттеджей на сложных по структуре грунтах;
Простота работ – плитный фундамент своими руками можно сделать даже в одиночку.
У фундаментной плиты высокие показатели по прочности и надежности. Причем особыми строительными навыками для ее самостоятельного создания обладать не требуется. Достаточно уметь сколачивать деревянные щиты опалубки и замешивать бетон.
Со временем бетон становится только прочнее, поэтому не бойтесь оставлять его «настояться» сезон-два
На плитном железобетонном фундаменте без опаски можно ставить практически все виды коттеджей. Для возведения на нем зданий в один-два этажа используются газобетонные, керамические и газосиликатные блоки, а также все разновидности древесины (профилированный брус, бревно и т.п.). Стеновая кладка, для которой взят газоблок или кирпич, на таком монолите точно не треснет от вспучивания грунта. На плиту можно ставить как деревянные или бетонные, так и каркасные либо каркасно-щитовые дома.
Среди недостатков следует упомянуть:
Ограничения по ровности поверхности участка;
Отсутствие возможности обустроить подвал или погреб;
Сложности с прокладкой коммуникаций;
Высокая материалоемкость и смета устройства.
