Как вывести трубу через крышу
В капитальных зданиях из кирпича или газобетона с плитами перекрытия принято продумывать устройство дымовых труб заблаговременно, еще на стадии проектирования. Когда все рассчитано правильно, то проблем никаких не возникает, дымоход располагается прямо в несущей кирпичной стене совместно с каналами для вентиляции.
Пересечение перекрытия внутри дома выполняется одновременно с его строительством, как и вывод трубы на кровлю.В зданиях из негорючих материалов противопожарные требования выполняются автоматически, поскольку высокая температура отходящих газов ничем не угрожает конструкциям из кирпича или газобетона.
Есть только 2 предостережения:
- при использовании горючего утеплителя на чердаке надо проследить за тем, чтобы расстояние между ним и каналом внутри дымохода составляло не менее 38 см. Перекрытие около трубы надо просто утеплить негорючим базальтовым волокном;
- расстояние от стенки кирпичной трубы до ближайшей деревянной конструкции (стропила, обрешетка) должно быть не менее 130 мм.

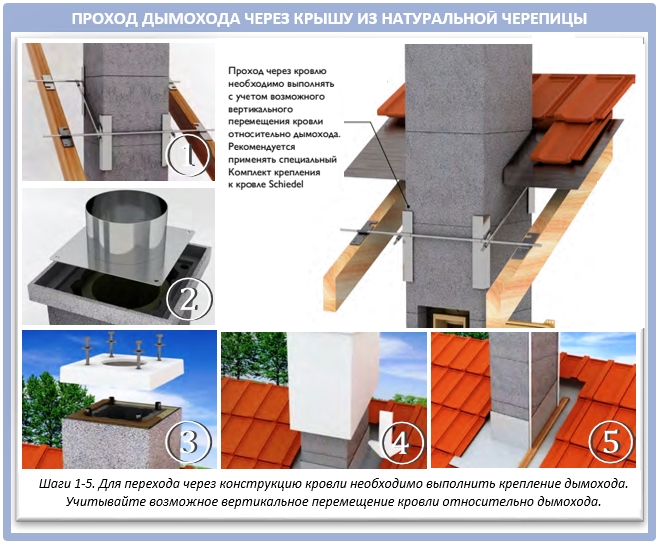

Вывод кирпичной трубы дымохода на крышу заключается в плотной подгонке к ней кровельного покрытия с последующей герметизацией стыков. Узел сопряжения с шифером можно выполнять по старинке – с помощью полос рубероида и горячего битума либо мастики. Способ не годится, когда применены новые кровельные материалы – профнастил либо металлочерепица. Здесь нужно изготовить детали фартука из металла того же цвета, а потом закрепить их к дымовой трубе саморезами на дюбелях, промазав изнутри водостойким герметиком.
Теперь о том, как сделать узел прохода кровли дымоходом из металла. В этой ситуации правильным решением будет установка сэндвич трубы с несгораемым утеплителем внутри. Надо понимать, что согласно противопожарным правилам между одностенным стальным каналом и ближайшей кровельной деталью из дерева придется выдержать расстояние 500 мм. При монтаже сэндвича деревянная конструкция уже считается защищенной от огня, а потому интервал сокращается до 380 мм.
Поскольку металлическая труба дымохода – круглая, то произвести наружную герметизацию затруднительно без такой детали, как мастер-флэш. Он просто натягивается на трубу сверху и фиксируется своей «подошвой» к кровельному покрытию.
В исключительных случаях, когда температура металлической поверхности превышает 100 °С, вместо силиконового мастер-флэша устанавливается специальный круглый фартук из оцинкованной стали. Подобная ситуация не редкость на выходе газохода из бани, где температура продуктов горения достигает 600 °С. Также мастер-флэш не подойдет для мягкой кровли из битумной черепицы или рубероида, тут более уместны стальные детали.
Что такое сэндвич труба и какие они могут быть
Сэндвич трубу назвали так за ее многослойность: существует два металлического слоя, между которыми находится теплоизолятор. Подобное строение решает очень много проблем, которые были характерны обычному дымоотводу из трубы из металла. Самое первое, слой утепления не дает возможность наружному металическому кожуху прогреваться до критических температур, от трубы не идет жёсткое излучение. В помещении делаются более хорошие условия. Второе, тот же теплоизолятор существенно уменьшает кол-во конденсата, который возникает при выводе трубы на улицу. Третье, так как внешний кожух имеет уже не такую большую температуру, легче делать проход дымовой трубы через крышу или стенку.
Сэндвич-труба — это два железных цилиндра, пространство между которыми заполнено теплоизолятором
Из какого материала выполняют
Сэндвич трубы производят из оцинкованной или нержавейки. Цинковые сэндвич трубы для дымоотводов используются нечасто. Разве что для отвода продуктов згорания маломощного навесного газового котла или газовой водогрейной колонки. Могут применяться для теплоизолированной вентиляции. Для более значительных радиаторов они негодны — при больших температурах цинк выцветает, сталь быстро ржавеет, дымотвод приходит в непригодность.
Сэндвич трубы для высокотемпературных газов дыма делают из нержавейки. Причем нержавеющая сталь применяется различных марок — от сплавов с малым содержанием легирующих металлов, до высоколегированной огнеупорной. Различной может быть и толщина металла — от 0,5 до 1 мм, и также толщина теплоизолятора — 30 мм, 50 мм и 100 мм. Ясно, что различной будет область использования, да и цена тоже.
Ключевые марки стали, которые используются при изготовлении сэндвич труб для дымоотводов, их назначение и ключевые характеристики сведены в таблицу.
Как ясно из таблицы, разнообразные марки нержавейки имеют различное предназначение. Довольно не дорогие сплавы применяются для наружного кожуха, более термоустойчивые и не дешёвые — для внутреннего. Это нужно с целью удешевления продукции, да и не требуется большая устойчивость к температурам с наружной стороны дымоотвода. Есть еще довольно недорогие варианты — наружный кожух производят из стали оцинкованной. Снаружи данные изделия проигруют нержавеющим, но служат хорошо (при нормальном утеплитель и его толщине).
Теплоизолятор и его толщина
Между 2-мя слоями металла находится теплоизолятор. Практически всегда это базальтовая вата. Толщина теплоизолятора бывает от 30 до 100 мм:
- При утеплении в 30 мм толщиной температура газов дыма не должна быть больше 250°C. Такие температуры предоставляют только котлы газовые маленькой и средней мощности.
- Теплоизоляционный слой в 50 мм дает возможность держать температуры до 400°C. Область использования — любые газовые и котлы на жидком топливе, дровяные, при условиях вывода дымоотвода на улицу (через стенку).
- Слой базальтовой ваты в 100 мм дает возможность держать нагрев до 850°C. Такой металлический утепленный дымоход можно установить на котел на твердом топливе разного типа, в каминах и очагах.
Помимо толщины теплоизолятора, нужно смотреть и на его марку, а точнее — на диапазон температуры, в котором он будет работать. Далеко не каждая базальтовая вата может выдерживать нагрев до 850°C, а лишь немногие специализированные марки. Если вам необходим дымотвод для котла на твердом топливе, придется так же и термическая устойчивость теплоизолятора предусматривать.
Комплект компонентов, из которых собирают сэндвич-дымоход любой комбинации
Соединительные типы
Соединяться между собой детали сэндвич дымоотвода могут двумя вариантами: раструбами и волнистыми краями. Раструбное соединение подразумевает наличие с одной стороны немного более широкой фаски. При подобном выполнении достигается большая степень герметичности дымоотвода. Этот вид сэндвич труб прекрасно подойдет для газовых водогреев, где главное не позволить утечки. Есть и минус: процесс установки просит большой точности.
Волнистый край сэндвича позволяет собирать дымотвод без проблем. Минус подобного решения — для оснащения герметичности требуется большое количество высокотемпературного герметика, а стоит он немало.
Специфики сэндвич-труб для дымоотводов
Еще необходимо обращать свое внимание на продольный шов. Он может быть сварным или фальцевым
Если шов сварной, он обязан быть выполнен в аргоновой защитной обстановке (чтобы не выгорали легированные металлы). Конкретно такой соединительный тип нужен для котлов работающих на твёрдом топливе, банных каминов и печей. Для абсолютно всех других можно применять и фальцевое соединение.
Монтаж
начинают после установки отопительного прибора. Современные модульные, состоящие из доборных элементов, легко монтировать своими руками, так как для выполнения этой задачи не требуется специальный инструмент и профессиональные навыки. Сборку выполняют по следующей инструкции:
Определяют место прокладки канала внутри бани и место выведения трубы через стену. Устанавливают защитный экран из листового металла для защиты внутренней отделки стен от нагревания. В места прохода прорезают отверстие, размер которого больше диаметра трубы.
- С вводным патрубком печи дымоход соединяют с помощью адаптера, а затем надевают следующий элемент трубы с шибером. Этим термином обозначают задвижку, с помощью которой можно регулировать силу тяги.
- Соединяя участки труб с помощью металлических хомутов и промазывая стыки термостойким герметиком, дымоход доводят до места походы через стену. Чтобы развернуть трубу и проложить горизонтальный участок, применяют отводы на 45 или 90 градусов.
В месте прохода трубы через препятствие монтируют огнестойкий короб из асбестоцемента или листового металла. Пространство между стенками короба и трубой прокладывают негорючим термоизоляционным материалом, не дающим стене нагреваться от дымохода.
После вывода трубы на улицу монтируется элемент канала дымоудаления с тройником. Нижняя часть этой детали имеет съемный стакан, служащий для сборки конденсата. Он используется для контроля за состоянием или .
- Трубу надставляют вертикальными сегментами до необходимой высоты. К стене она крепится с помощью металлических кронштейнов с шагом не менее 1 м. Если дымоход имеет большую высоту, то он закрепляется на крыше с помощью специальных растяжек.
Кирпичный дымоход
Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.
Напомним вам, что:
- Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
- Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
- Серьёзный вес требует фундамента.
- Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
- Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.
Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.
Междуэтажное перекрытие
На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.
Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом.
Примыкание к деревянной стене.
Стена
- Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
- В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
- В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
- Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.
Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.
- Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
- Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
- Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до 260 мм.
- В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

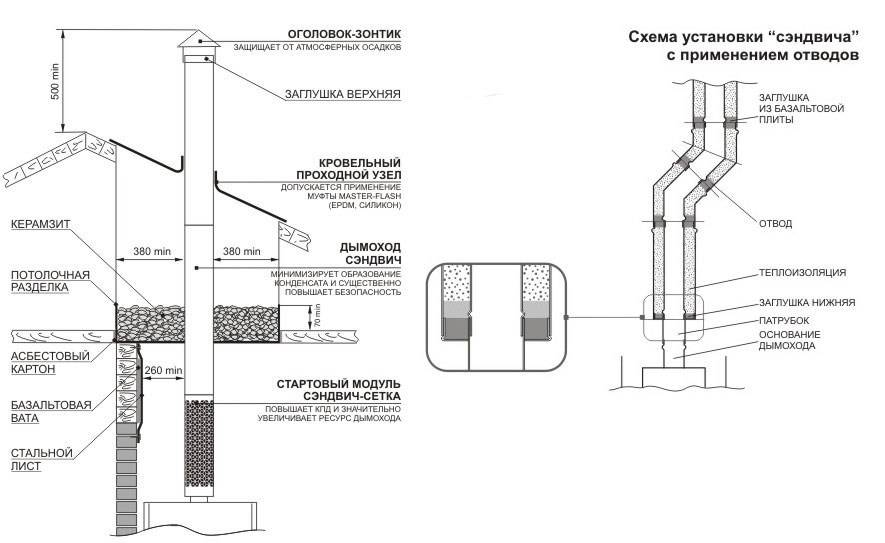

Рис. 2. проход через кровлю
Высота трубы над кровлей
На рисунке ниже показана общая схема высоты трубы над скатной кровлей.
Высоту дымовой трубы над кровлей принимают:
- не менее 500 мм при расположении около конька скатной кровли или в случае плоской кровли;
- не менее 500 мм над коньком кровли при расстоянии выхода оси трубы менее 1500 мм от парапета или конька;
- не ниже конька кровли при выходе оси дымохода от 1500 до 3000 мм от конька;
- не ниже воображаемой линии, проведённой вниз от конька под углом 10° к горизонту, при выходе оси дымохода более 3000 мм от конька.
Возвышение дымохода над кровлей.
Монтаж
Начинают монтаж труб с разметки места прохода через стену. К патрубку теплогенератора всегда крепят горизонтальную монотрубу без утеплителя – температура отходящих газов в этом месте высока, утеплитель просто спечется и будет деформировать трубу.
Длина горизонтальной части не должна превышать 1 м. Затем крепят переходной элемент на сэндвич. Модули при монтаже просто вставляют одна в другую. Все стыки элементов стягивают специальными обжимными хомутами.
Затем делают проход через стену, монтируют тройник (по нему конденсат беспрепятственно стекает в емкость), присоединяют элемент с ревизией, элемент с емкостью для сбора конденсата, заглушку.
Устройство отверстия
Перед тем, как вывести дымоход через стену, просверливают отверстие в стене. Для этого применяют мощные перфораторы со специальными насадками больших диаметров, не просверливающие, а как бы вырезающие кусок стены. В деревянных стенах отверстие можно выпилить.
Чтобы каждый монтажник не изобретал узлы и элементы для прохода дымохода через стену, конструкторы придумали специальный проходной узел.
На стену устанавливают специальный стальной фланец с патрубком или коробом внутри стены – сначала наружную часть, проводят через него трубу, вымеряют расстояния, чтобы труба проходила строго горизонтально и по центру патрубка, закрепляют трубу.
Крепят наружный фланец, заполняют пространство между патрубком и стеной утеплителем. Затем крепят внутренний фланец. Фланец снаружи (да и внутри также) по периметру герметизируют термостойким герметиком.
Изоляция герметиком со стороны улицы должна быть еще и водостойкой – чтобы осадки не попадали в зазор и утеплитель, и не служили причиной замокания стены и подгнивания древесины.
Форма фланца – круглая или квадратная – принципиального значения не имеет.
Крепление к стене
Крепить дымоход к стенам следует при помощи штатных хомутов и кронштейнов для крепления сэндвич-конструкций. Оптимальное расстояние между креплениями – не менее 500 мм. Нижняя часть трубы обязательно устанавливается на прочный кронштейн, закрепленный на стене, или на подставку.

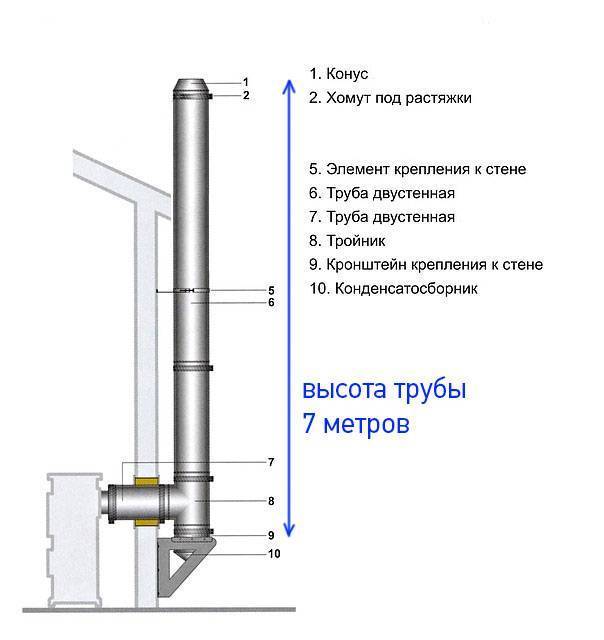

Если дымопровод поднимается над скатом кровли более, чем на 1 м, необходимо закрепить конструкцию растяжками; если более, чем на 1,5 м, необходимо предусмотреть дополнительный крепеж – например, прочную штангу, надежно закрепленную на стене.
К штанге крепят трубу с помощью все тех же хомутов. Сама сэндвич-труба, собранная из модулей из тонкой стали, не обладает необходимой жесткостью и прочностью и при сильных ветрах может наклоняться и даже разрушаться.
Герметизация
Герметизируют стыки элементов, нанося на обе стыкуемые поверхности термостойкий герметик. Для герметизации стыков лучше применять силикатный герметик – он выдерживает температуру до 850°С и выше. Для герметизации фланца и отливов – силиконовый герметик, выдерживающий до 250°С.
Металлические дымоходы
Дымоходы из сэндвич-труб (см. Сэндвич труба для дымохода) завоевали вполне заслуженную популярность:
- Удобство и быстрый монтаж.
- Лёгкие конструкции не требуют отдельного фундамента, не предусматривают устройство фундамента.
- Заполнение минеральной (базальтовой) ватой требуемой толщины обеспечивает необходимую теплоизоляцию.
- Гладкость внутренних стенок не позволяет накапливаться саже и не нарушает воздушный поток тяги.
- Труба имеет сложное устройство, для внутреннего канала используется кислотоустойчивый сорт нержавейки, это гарантирует долговечность и безопасность системе дымоудаления.
Схема устройства сэндвич-трубы.
При выборе дымохода не следует забывать о температурах дымовых газов, изложенных в таблице 1.
Поэтому толщина внутренней нержавеющей стенки трубы должна составлять:
- от 0,5 мм для газовых, солярочных и пеллетных котлов;
- от 0,8 до 1,0 мм для печей, банных печей и каминов;
- от 1,0 мм для котлов на угле.
Толщина слоя теплоизоляции должна составлять до 100 мм в случае печей, каминов и угольных котлов, а в случае автоматизированных котлов толщина слоя должна быть до 50 мм.
Перекрытие
Ещё раз повторю, что несомненным удобством является наличие готовых элементов на все случаи. Если нет у одного поставщика, то легко находим другого поставщика, который сможет поставить весь необходимый комплект.
- В случае междуэтажного перекрытия берём готовую разделку заводского исполнения.
- Эта разделка называется чердачной или межэтажной.
- Внутренний диаметр должен соответствовать внешнему диаметру сэндвич-трубы.
- Выпиливаем квадратное отверстие между балками, соответствующее размеру квадратной части разделки, можно сделать запас, чтобы обернуть металл ещё 1-2 слоями негорючего базальтового полотна.
- Проводим через круглое отверстие дымоход.
- Заполняем пространство базальтовой ватой
Разделка смонтированная. Пространство между трубой и металлической стенкой тоже заполняется минватой.

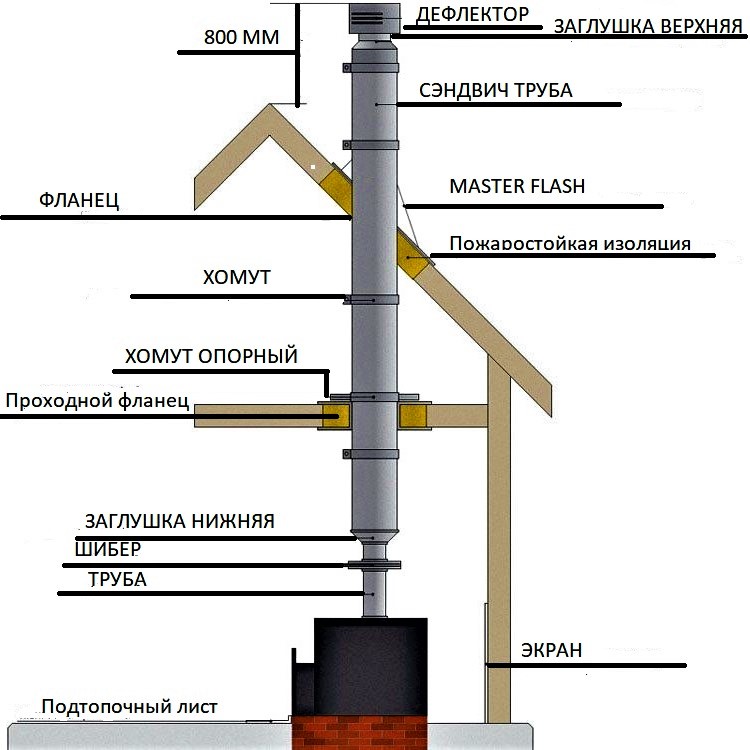

Кровля
Проблема, как провести дымоход через крышу, решается примерно так же, как и в случае перекрытия. Берём готовые элементы, в частности готовую крышную разделку, некоторые называют её кровельной разделкой. Они бывают разных размеров и с разными углами уклона.
- Произвести монтаж узла прохода кровли всё же намного сложнее, чем устройство узла прохода перекрытия.
- Отступ от трубы до дерева должна быть не менее 250 мм с каждой стороны. Отверстие и дымоход закрывают сверху специальным элементом — крызой.
- Эту крызу сверху заводят под шифер или черепицу, а снизу накладывают сверху на черепицу.
- Сверху крызы на трубу дымохода надевают окапник и его зажимают хомутом. Это обеспечивает защиту от осадков.
- Пространство между дымоходом и стропилами заполняют негорючей минеральной (базальтовой) ватой и закрывают снизу металлическим отражателем.
Проход через кровлю.

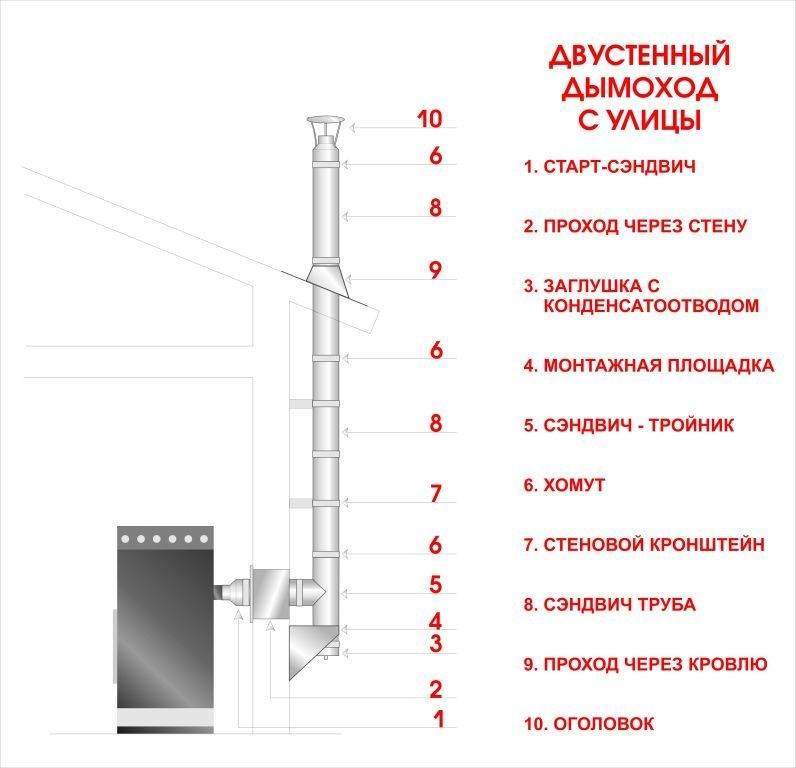

Проход через стену

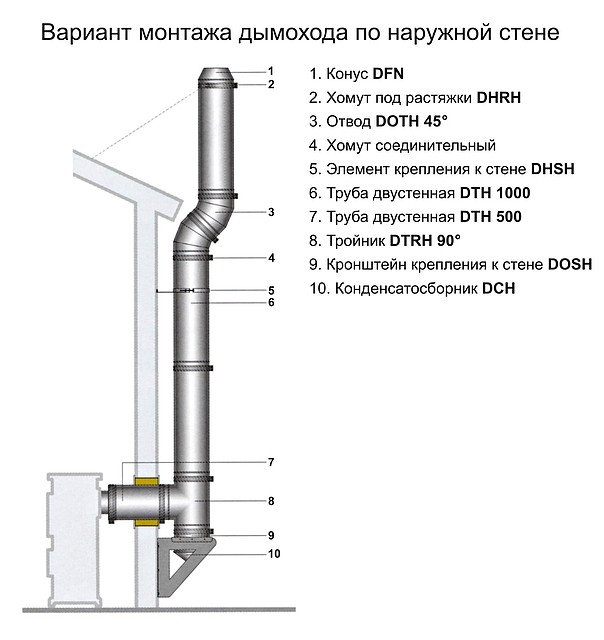

Часто трубы в сэндвич-исполнении, выводят наружу дома и пускают по внешней стене. Это имеет свои положительные стороны в том, что не надо осуществлять трудоёмкие проходы через перекрытия и кровлю. Да и снижается пожароопасность. В таком случае добавляется горизонтальный проход через вертикальную стену (см. Как вывести дымоход через стену).
С точки зрения термоизоляции, этот узел прохождения через стену ничем не отличается от узла прохода через междуэтажное перекрытие. Осложняется монтаж только тем, что бревенчатая стена может усаживаться. И здесь должна быть скользящая посадка разделки.
Виды материалов для дымохода
Сэндвичем в строительстве называют трёхслойные стройматериалы и конструкции. В дымовыводящей системе под сэндвичем понимают комбинацию внутреннего дымового канала, теплоизолирующего слоя и внешней оболочки. Иногда можно получить дымоход-сэндвич на основе имеющейся трубы или шахты, добавив недостающие слои.
| Материалы | Особенности конструкции | Плюсы | Минусы |
| сталь, кирпич засыпной или рулонный негорючий утеплитель | монтируется одностенный дымовой канал из стальной трубы, возводится внешняя кирпичная шахта, пространство между слоями заполняется утеплителем | низкая цена материалов, несложный монтаж | необходим фундамент, шахта может быть только вертикальной, материал шахты гигроскопичен, легко нарушается герметичность швов, из-за чего в утеплитель может попадать влага, снижающая его теплоизоляционные свойства |
| сталь, минеральная вата (готовые секции-сэндвичи) | дымоход собирается из готовых неразборных секций, состоящих из двух стальных труб и базальтового утеплителя между ними | невысокая стоимость, простота транспортировки и монтажа, наличие в продаже всех необходимых соединительных и дополнительных элементов, относительно небольшой вес конструкции, простота замены вышедших из строя секций, сравнительно небольшой вес, вариативность конфигурации | небольшой срок эксплуатации – 5-10 лет, внешняя труба может нагреваться |
| термостойкая керамика, сталь, минеральная вата (готовые секции-сэндвичи) | дымоход собирается из готовых неразборных секций: керамический дымовой канал, базальтовый утеплитель, стальная внешняя оболочка | срок эксплуатации – 20-25 лет, средний ценовой диапазон, простота транспортировки и монтажа, наличие в продаже фасонных элементов, вариативность конфигурации | обязательны разгрузочные площадки через каждые 2 метра высоты, внешняя труба может нагреваться |
| термостойкая керамика, пено– или керамзитобетон, минеральная вата | дымоход собирается секционно: керамическая дымовая труба, базальтовая вата, внешняя шахта из пено– или керамзитобетона | срок эксплуатации – до 40 лет, абсолютная пожаробезопасность | срок эксплуатации – до 40 лет, абсолютная пожаробезопасность |
| термостойкая керамика, кирпич, минеральная вата | дымоход собирается секционно: керамическая дымовая труба, базальтовая вата, внешняя кирпичная шахта | средняя общая стоимость дымохода, большой срок эксплуатации дымового канала – до 40 лет, пожаробезопасность, не нужен специнструмент для возведения шахты | необходим фундамент, шахта может быть только вертикальной, материал шахты гигроскопичен, легко нарушается герметичность швов, из-за чего в утеплитель может попадать влага, снижающая его теплоизоляционные свойства |
Как уже упоминалось раннее, огромной популярностью пользуются кирпичные дымоходы
В нем очень важно следить за весом, потому что от него зависит качественная работа. Поэтому установление дополнительной основы под печь обязательно
У такой трубы есть недостаток. Временами ее надо убирать от накопившегося мусора.
Также славятся трубы из керамики. Они достаточно долго служат, но прочность не самая лучшая. Это вариант для тех, кто хочет сэкономить семейный бюджет.
Утепление наружного дымохода
Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления..
Если для дымоотведения применяется одноконтурная труба, необходимо вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором.
Можно также для утепления использовать фольгу или другой негорючий материал, но поверх трубы обязательно должен быть толстый слой теплоизолирующего негорючего материала.
Шахта для дымохода из кирпича, куда помещается труба – конечно, красиво, эстетично, но очень трудоёмко и непрактично — кирпичная шахта неразборная, её тяжело чистить, к тому же кирпич стоит недешево.
Как монтировать самый пожароопасный участок дымохода
При установке печи-амбра через стену сэндвич-системы монтируют своими руками. Первый сегмент дымоотвода делается из фрагмента меньшей трубы. Закрепляется так, чтобы не допускать перегрева креплений, для этого необходимо отступить достаточное расстояние. Базальтовый утеплитель укладывают со 2 колена.
Первый сегмент дымоотвода делается из фрагмента меньшей трубы.
Правила техники безопасности
Не стоит забывать, что дымоход – источник опасности. Располагают газоход подальше от кабеля, газовой трубы. Нежелателен контакт с другими инженерными коммуникациями. Максимальная длина отдельных фрагментов – 1 метр
Важно соблюдать строительные нормы и правила
Располагают газоход подальше от кабеля, газовой трубы.
Сэндвич труба для дымохода
Сэндвич трубы для дымохода представляют собой конструкцию из двух труб, вложенных одна в другую. Промежуток заполняют теплоизоляционным материалом с пожароустойчивыми характеристиками. В качестве утеплителя чаще всего используют каменную вату. Толщина слоя влияет на термоустойчивость всей конструкции и варьируется от 3 до 10 см.
Трубы изготавливают из нержавеющей стали. Оцинкованный материал допустимо применять только при использовании настенных газовых котлов и колонок малой мощности.
Толщина нержавейки варьируется от 0,5 до 1 мм. Марку нержавейки выбирают в зависимости от ее назначения.
Какая должна быть высота трубы дымохода для печи?
Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.
Зачем нужен этот параметр?
Для того чтобы понять важность этого фактора разберем подробнее несколько физических законов и последствия неправильно сделанных дымоходов. При прохождении нагретых газов, температура понижается, но теплый воздух или газы всегда поднимаются вверх. На выходе из трубы температура еще больше снижается
Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке
На выходе из трубы температура еще больше снижается. Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке.
Разберем ситуацию – уменьшаем внутреннее сечение трубы и увеличиваем высоту трубы над коньком крыши. Если вы думаете, что увеличивается объем нагретого газа, увеличивается время остывания дыма и увеличивается тяга – такое утверждение верно только наполовину. Тяга будет отличной, даже с большим излишком. Дрова будут быстро сгорать и расходы на покупку топлива возрастут.
Чрезмерное увеличение высоты дымохода может вызвать возрастание аэродинамических завихрений и понижения уровня тяги. Это чревато возникновением обратной тяги и выхода дыма в жилые помещения.
Требования СНиП
Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. правила предписывают соблюдать несколько основных правил монтажа:
- минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
- высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
- если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
- если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.
Методика самостоятельного расчета
Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:
, где:
- «А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
- «Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
- «F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
- «Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
- «V» — уровень объема отработанных газов;
- «Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.
Важно! Самостоятельный расчет потребует найти большое число величин и выполнить сложные расчеты. Поэтому рекомендуем обратиться к профессионалам.
Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор
Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.
Таблица «Высота печной трубы над коньком»
Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.
| Подбор длины трубы для плоских крыш. | Мин. высота трубы в мм |
| На крыше отсутствуют парапеты и другие строения и устройства. | 1200. |
| На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм. | 1300. |
| Превышение над другими вентиляционными трубопроводами | 500. Минимальное расстояние до вентиляционной шахты – 5000. |
| Для скатных видов крышных конструкций. | Мин. высота трубы в мм |
| Дымоход выходит на крышу на расстоянии 1500 мм от конька. | 500. |
| Труба находится на расстоянии от конька 1500-3000 мм. | Труба выводится до уровня конька крыши. |
| Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм. | Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии. |
«Плюсы» сэндвич дымоходов
Преимущества сэндвич-дымоходов из нержавеющих труб:
- Простая оперативная установка.
- Сравнительно небольшая (если сравнивать с каменными дымоходами).
- Малый вес.
Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:
- Печь, камин 340 — 660 градусов.
- Банная печь 420 — 720 градусов.
- Газовый котел 125 — 210 градусов.
- Котел, работающий на угле 520 — 730 градусов.
Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.
Установка
Прежде чем приступить непосредственно к монтажу, необходимо произвести ряд подготовительных мероприятий, среди которых расчёт мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.
Очень важно, чтобы значение диаметра внутренней трубы не было меньше, чем диаметр патрубка на котле. Котёл выбирают исходя из критерия отапливаемого объёма, и только после этого под него подбираются составляющие элементы для дымохода
Если диаметр трубы больше диаметра патрубка, то посреди них необходимо разместить переходник.
Осуществляя установку труб определенного диаметра, необходимо принимать во внимание показатели мощности отопительного прибора. Так, для котлов с мощностью до 3,5 кВт диаметр труб должен составлять 8 см, для оборудования с мощностью от 3,5 до 5,2 кВт нужны трубы с диаметром 9-11 см, для изделий с мощностью от 5,2 кВт — диаметр труб должен быть больше, чем 11 см
Также необходимо принимать во внимание и толщину теплоизоляционного слоя. При рабочем температурном режиме 250°С, как у газового котла, слой базальта должен быть как минимум 3 см
Для дровяных и жидкотопливных котлов с рабочей температурой 400°С – уже 5 см.
Руководство по монтажу дымохода через деревянную стену
Коровин Сергей Дмитриевич
Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.
При проектировании деревянного дома важно учесть, каким способом он будет отапливаться. При подключении к системе централизованного отопления проблем не возникает
Но если решено запроектировать более экономичный автономный способ обогрева помещений (котел, печь), то необходимо задуматься о том, как вывести продукты сгорания из помещения. Основная проблема здесь в том, как провести дымоход через стену в частном деревянном доме. Чтобы предотвратить неприятные последствия, необходимо соблюдать рекомендации по пожарной безопасности при проектировании и монтаже своими руками.
Основные правила монтажа дымоходов
Крепление дымохода к стене всегда начинают от отопительного оборудования. Для того, чтобы подобрать правильный диаметр трубы дымохода, необходимо изучить рекомендации производителя котла или камина.
При этом следует учитывать такие характеристики:
- мощность котла влияет на диаметр трубы дымоотвода;
- помимо падения мощности, короткий дымоход может стать причиной задымления внутреннего помещения;
- в то же время, длинный дымоход имеет свойство «форсировать» отопительное оборудование. Таким образом, затраты на энергоноситель значительно возрастут, при этом эффективность отопления может упасть.
Подключают прибор отопления к дымоходу с помощью специального перехода или соединительного элемента — тройника, трубы или колена.

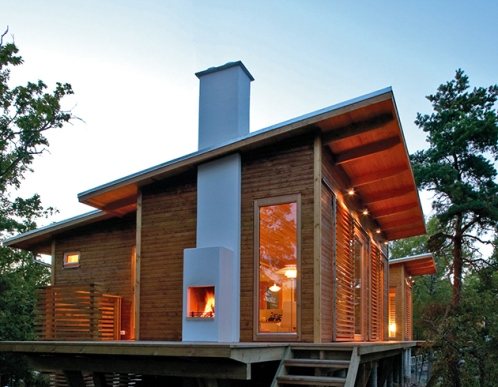

Давайте рассмотрим пример. Предположим, что дом уже полностью готов, а внутри уже стоит котел отопления. Таким образом, устанавливать классический внутренний дымоход уже нецелесообразно — затраты на проход сквозь перекрытия этажей и кровлю будут колоссальными. Поэтому в данной ситуации оптимальным решением будет вывод дымохода через стену. Для этого достаточно возвести внешний дымоход, а с котлом его соединяют горизонтальной трубой. При этом стоит помнить, что длина данного перехода не должна превышать 1 метр. В ином случае значительно снижается тяга в дымоходе. Если возникает ситуация, когда выполнить данную рекомендацию конструктивно невозможно, то необходимо компенсировать тягу с помощью увеличения высоты дымохода.
Для организации одноконтурной системы используется труба из эмалированной или нержавеющей стали. Такой дымоход отличается простотой монтажа и гораздо меньшей себестоимостью.
Двухконтурная система изготавливается по принципу «труба в трубе», при этом между их поверхностями прокладывается теплоизоляция. Данная система более практична, так как имеет большую защиту от внешних повреждений и не образовывает конденсата. Благодаря этим свойствами, такая система нашла широкое применение при строительстве деревянных домов.
Особенности конструкции дымохода через стену
Наиболее популярные в прошлом кирпичные дымоходы постепенно выходят из употребления.
Широкое признание получили стальные сэндвич-трубы — они относительно дешёвы, просты в монтаже, имеют гладкую внутреннюю поверхность, и не нуждаются в дополнительном утеплении.
Устройство такого дымохода представляет собой стальную трубу, в которой закреплена другая труба, диаметром меньше на 20-60 мм, а между ними расположен слой теплоизоляции из базальтовой ваты.
Особенности конструкции трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счёт:
- пожаробезопасности;
- теплоизоляции труб, которая в холодное время года препятствует образованию в них конденсата;
- лёгкости в уходе: чистить трубы нужно намного реже, чем кирпичную конструкцию – стенки сэндвич-труб по сравнению с кирпичом более гладкие, что не только не даёт скапливаться налёту на стенках трубы, но и улучшает тягу.
