Как сделать правильный дымоход для газового котла своими руками?

Основные разновидности дымоходов

Требования к современным устройствам отвода продуктов горения:

• Высокая герметичность. Система не должна пропускать дым внутрь помещения, а в полном количестве выводить его наружу.
• Качественная изоляция. Горячий дым становится основной причиной возгорания деревянных перегородок, балок и некоторой кровли.
• Теплопроводность. Нагретый дымоход становится источником тепла в помещении, что особенно ценится в холодные периоды года.

Все нижеприведённые разновидности систем отвода дыма в определённой мере соответствуют данным требованиям.

1. Кирпичный. Система, смонтированная из красного кирпича, обладала высокой функциональностью во времена использования газа или жидкого топлива. Дрова, топливные брикеты дают дым более низкий температуры, поэтому кирпичные дымоходы постепенно утратили свою популярность. С современным твердотопливным котлом такая система не успевает быстро прогреваться.
2. Керамический. Универсальный материал, созданный специально для эксплуатации в условиях повышенных температур. Несколько слоёв гладкой керамики обеспечат качественную тягу. Керамика также выдерживает высокие механические нагрузки, а её срок эксплуатации в среднем составляет 100 лет.
3. Системы из нержавеющего металла. Обладают долговечностью и препятствуют осаждению смолы и копоти на внутренних стенках. Нержавейка часто используется при монтаже дымоходов из способности к быстрому нагреву. Соответственно, меньший расход топлива, необходимого на нагрев.
4. Сэндвич-труба. Уникальна из-за своей конструкции, которая снижает время монтажа дымовой трубы, например, для котельной или в бане. Сэндвич-труба состоит из трёх основных элементов: внутреннего, внешнего и утеплителя. Все соединения таких элементов выполняются только с применением дорогостоящей аргоновой сварки. В качестве металла при изготовлении сэндвич-труб применяют как оцинкованное полотно, так и листы из нержавеющей стали.
5. Чугунный. В современном строительстве чугун используется не часто, из-за таких своих недостатков как медленный прогрев, склонность к быстрому накоплению копоти и смолы. Чугунные конструкции необходимо часто прочищать, иначе система быстро теряет свой КПД.

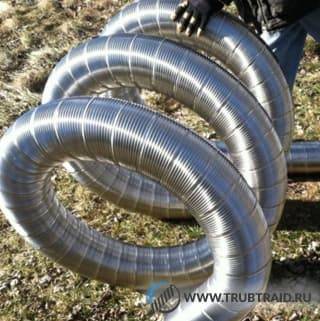

Гофрированные трубы

Гофрированная туба представляет собой некую «пружину» из железной проволоки, которая обмотана фольгой. Причем последний элемент крепится к основной конструкции по особой технологии. Стенка гофры достаточно тонкая.

Это придает трубопроводам из нее следующие особенности:

• дешевизну;
• гибкость;
• низкую стоимость установки;
• возможность монтажа вне сооружений;
• способность к растягиванию и сжатию;
• возможность обустройства старых газоходов из кирпича.

У данного типа стальных труб есть и свои минусы. Из-за слишком тонкой толщины стенок (до 0.1 мм) гофра характеризуется небольшим сроком службы. В среднем изделия этого типа можно эксплуатировать в течение десяти лет. Поэтому монтировать их внутри конструкций допустимо лишь в несгораемой оболочке. Необходимо обязательно обеспечить возможность замены таких труб.

Гибкий нержавеющий канал имеет высокое аэродинамическое сопротивление. Поэтому сила тяги в таких дымоходах ниже, чем в гладкостенных аналогах. Создавать газоход из данного материала можно только для обустройства старых кирпичных каналов. При этом следует помнить, что монтаж данной конструкции снизит проходное сечение прямоугольного трубопровода приблизительно двадцать пять процентов.

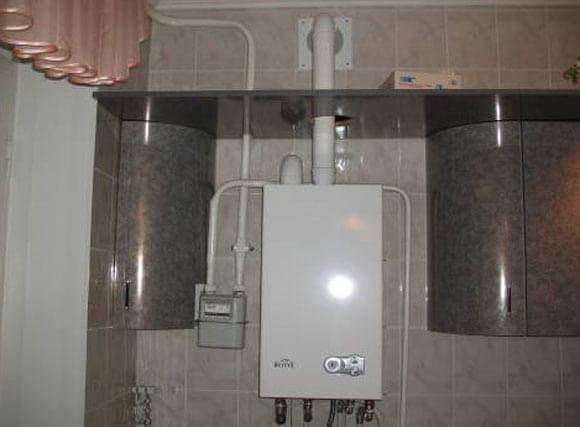

Устройство дымохода для турбокотла

Коаксиальный газоходный канал – это двустенная конструкция «труба в трубе», выполняющая одновременно 2 функции: вывод дыма наружу и забор воздуха на горение с улицы. Горячие газы движутся по внутреннему каналу, воздушный поток идет навстречу по внешнему (между двумя стенками).

Важный момент. Принудительное движение продуктов горения и воздуха обеспечивает вентилятор газового котла, естественная тяга здесь не работает. В то же время коаксиальный дымоход нельзя подключать к турбированным агрегатам на других видах топлива – дровяным, пеллетным или дизельным.

На схеме изображен вертикальный вариант дымохода, но чаще его устанавливают горизонтально

Дымоходная система 2 в 1 «воздух/продукты сжигания» дает такие преимущества:

1. Раскаленные газы отдают часть тепла воздушному потоку, процесс горения улучшается, эффективность теплогенератора повышается.
2. Коаксиальная труба выводится наружу горизонтально, кратчайшим путем через отверстие во внешней стене. В отдельных случаях возможен вертикальный монтаж.
3. Благодаря двустенной конструкции газохода турбокотел либо колонку можно установить практически в любом помещении без традиционного дымового канала – кухне загородного коттеджа, гараже, подвале и даже в бане. Комната должна соответствовать требованиям к газовым котельным.
4. Хозяину не нужно заботиться о дополнительном притоке воздуха, нужного для горения. Хотя общеобменную вентиляцию делать все равно придется.

Недостаток дымоходной системы – обмерзание оголовка при сильном морозе. Всасываемый воздух контактирует с горячей стенкой внутренней трубы и выделяет конденсат, образующий сосульку. Проблема решается установкой специального удлинителя из нержавейки.

Основные элементы коаксиального дымоотвода:

• прямой участок с оголовком на конце;
• такой же двустенный отвод под 90° или 45°;
• адаптер – переходник на коаксиальный выход котла;
• соединительные хомуты, фланцы;
• эластичные манжеты, фартуки;
• ревизионная секция с конденсатоотводчиком (для вертикального монтажа);
• крепеж.

Установочный комплект коаксиальной системы STOUT для горизонтального монтажа, Адаптер подходит к газовым теплогенераторам Bosch, Buderus

Как правильно устанавливать коаксиальные элементы, мы расскажем далее. Но сначала предложим изучить…

Как уменьшить температуру дымовых газов в дымоходе

При сгорании природного газа образуется углекислый газ, пар, сернистые солеобразующие оксиды т. д. Оптимальная температура дымовых газов на выходе из дымохода должна составлять 100–110 оС.

При слишком низкой температуре топочных газов на выходе из дымохода будет образовываться конденсат, а внешняя часть трубы начнёт обмерзать

К тому же наличие постоянного конденсата в дымовом канале приводит к ослаблению естественной тяги

Поэтому так важно следить за температурой уходящих газов, которая напрямую зависит от сечения дымовой трубы

Из сказанного можно сделать вывод, что при правильном расчёте температура дымовых газов будет находиться в районе оптимальных значений. Если же температура завышена и её требуется уменьшить, это напрямую свидетельствует о том, что сечение дымовой трубы не соответствует мощности газового котла. Для уменьшения температуры выходящих газов рекомендуется пересобрать дымоотводящую систему с учётом нормативных значений.

Конструкции современных дымоходов

Любой дымоход выполняет свою единственную роль – отводит вредный человеческому организму угарный дым. Но помимо этого, современные системы различают по следующим конструктивным особенностям:

• Облегчённая конструкция. Часто такие конструкции монтируют в каркасных домах, где чрезмерная нагрузка только навредит всему дому. Под категорию «лёгкий» идеально попадают сэндвичные трубы, которые выполнены из тонкостенных металлических элементов. Дополнительный теплоизоляция способствует сохранности тепла, из-за чего облегчённые конструкции постоянно остаются популярными. При необходимости, такую конструкцию очень легко демонтировать.
• Конструкция на основе компактных элементов. Для таких дымоходов используют керамические блоки. Основное преимущество таких блоков – низкий уровень теплопроводности. Блоки изготавливают со специальными замками по краям, что существенно упрощает кладку.
• Экономный вариант конструкции. Идеально подходит на первое время, пока не появятся средства для монтажа основательной системы. Для кладки используется стандартный красный кирпич, из которого выкладывают прямоточную шахту. В шахту заводят изделие из нержавейки и укрепляют. Кладки кирпича при этом не требует особой разновидности раствора или работы определённых мастеров – всё получается дёшево, быстро, качественно.

На этом ознакомление с конструкциями дымоходов закончено, теперь следует переходить к их основным разновидностям.

Необходимые комплектующие

В стандартный перечень входят:

1. Адаптер котла. Начальная секция трубы. Отвечает на необходимый разворот при установке. Подойдет при сборке по направлению конденсата.
2. Стартовый сэндвич. С его помощью выполняется переход с одностенной на сэндвичную (двустенную) конструкцию.
3. Шиберы поворотные. Задвижка или заслонка с несколькими отверстиями. Шибером перекрывают поток угарных газов.
4. Хомуты обжимные. Крепежные детали, под растяжку, изготовлены из стали. Фиксируют дымоходную систему в неподвижном состоянии, не дают соприкасаться с печью.
5. ППУ (потолочно-проходной узел) с минеритом. Используется в случаях, когда труба будет проходить через потолок, крышу. В состав входит изоляционный пожаробезопасный материал, за которым идет прослойка воздуха и место под крепеж слоя теплоизоляции.
6. Тройники под 45, 90 градусов. Изменяют направление выхода дымовых газов.
7. Колпак или оголовок. Выполняет функцию зонта, защищая внутреннюю полость дымохода от попадания осадков.
8. Секции сэндвичные. Прямые, 3-4 штуки. Длина от 25 до 100 см.
9. Кронштейны, саморезы. Ими будут соединяться детали конструкции.
10. Колена под 90, 45 градусов. Позволят крепить дымоход под нужным углом.
11. Торцевые заглушки.
12. Различные переходники, конденсатосборники.
13. Опорная площадка. Равномерно распределяет нагрузку.
14. Окошко для чистки дымохода.

Перечень элементов неполный, поскольку у каждой системы отопления свои особенности. Встречаются варианты прямых дымовых каналов с отводом конденсата, подставками.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

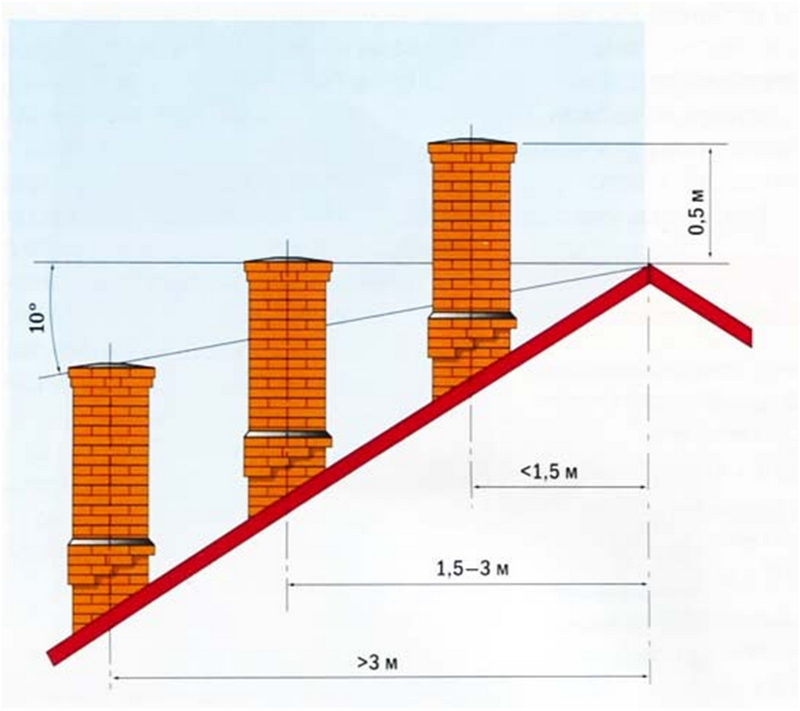

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Как обезопасить стык дымохода с деревянным перекрытием?

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара. Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме

Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Дымоход из оцинкованной трубы

Устройство дымохода

Конструкция типа «сэндвич» из труб по праву считается одним из самых эффективных и удачных вариантов дымоотводящих приспособлений.

На сегодняшний день производители предлагают огромный ассортимент таких дымоходов. Среди их преимуществ нужно, прежде всего, отметить устойчивость к агрессивным внешним воздействиям и различным механическим нагрузкам.

Непосредственно «сэндвич» имеет предельно простое строение. Он состоит из двух труб отличающегося диаметра, одна из которых вставлена в другую. Для заполнения зазора между такими трубами чаще всего применяется негорючая базальтовая вата.

Сэндвич труба для дымохода

Пожарные требования, предъявляемые к дымоходам

Обязательным условием является то, чтобы устройство дымохода для твердотопливного котла полностью отвечало правилам пожарной безопасности. Характерной чертой использования таких конструкций, является высокий температурный режим отходящих газов, более 300°С. Когда происходит возгорание сажи, нагрев доходит до 1000°С. И как итог — возрастает риск случайного возгорания здания.

В нормах пожарной безопасности указывается необходимость в противопожарных разрывах при прохождении плит перекрытия, кровли.

Пример теплоизоляции трубы дымохода

В правилах пожарной безопасности описаны следующие пункты:

1. В процессе прохождения через кровельные и межэтажные перекрытия, выполненные из горючих материалов, следует позаботиться о противопожарных разрывах. От утепленного дымохода, толщина теплоизоляции которого составляет 50 мм и более, с применением стальной одностенной трубы, разрыв должен равняться 25 см. В зазоры помещается негорючая теплоизоляция. В бетонных плитах нет нужды в обеспечении разрывов. Для установки следует прорезать отверстие, на 10 мм превышающего диаметр трубы.
2. Для рулонной битумной кровли обязательно нужно использовать фильтр искроулавливателя, который монтируется на оголовок дымохода. Узел не снижает характеристики тяги, но он не позволяет горящим частичкам уйти из дымоходного канала. Такое же требование предъявляется к домам, которые окружены зелеными насаждениями. В качестве межэтажного утеплителя можно использовать бальзатовую вату с высокими теплоизоляционными характеристиками, огнестойкостью и стойкостью к деформации. Рабочий температурный режим — от 500°С. Весь дымоход необходимо утеплять при помощи ваты с идентичными характеристиками.
3. Монтаж дымохода на выходной патрубок осуществляется посредством отрезка нержавеющей трубы или специального адаптера, который подсоединен к системе дымоотведения. Если вы производите установку дымохода для твердотопливного котла в деревянном доме, то прилегающие к трубе стены необходимо обработать огнезащитой и выполнить обшивку огнестойким материалом.
4. Максимальная длина горизонтальных участков дымохода равняется 3 м. Если кусок трубы больше одного метра, то его устанавливают под небольшим уклоном. Это необходимо для увеличения характеристик тяги.
5. Дистанция до несущих конструкций и узлов здания начинается от одного метра.
6. Система периодически подвергается обслуживанию — чистятся трубы и удаляется конденсат. Когда вы избавляетесь от сажи, то это способствует снижению количества периодических возгораний в дымоходе. В процессе горения сажи происходит резкий выброс тепловой энергии, а также поднимается температура в самой трубе, доходит до 1000°С. Что очень часто становится причиной разгерметизации системы дымоотведения, в результате чего дымоход попросту ломается.
7. Дистанция от дымохода твердотопливного котла до близлежащего дома должна быть как минимум 8 метров. Это безопасная дистанция, если вдруг случайно произойдет возгорание. Можно произвести монтаж искрогасителя в оголовке дымохода. Пользователи отмечают, что чаще всего инспекторы пожарной безопасности дают согласие на эту процедуру, при уменьшении расстояния до 5 метров.
8. Ни в коем случае нельзя совмещать конструкцию для твердотопливного агрегата и газового. Если одновременно функционирует несколько приборов отопления, работающих на твердом топливе, то согласно правилам безопасности, следует монтировать обособленную систему дымоотведения для каждого.

Искрогаситель для дымохода. Для чего он нужен можно узнать здесь

Пожарные нормы обустройства дымохода могут различаться, все зависит от конкретной местности. Именно поэтому, прежде чем начинать монтажные работы, следует ознакомиться с существующими требованиями в пожарной инспекции МЧС.

Выбираем уклон

Горизонтальный дымоотвод в холодном климате нередко перемерзает зимой – холодный воздух во внешней трубе успевает охладить дымовые газы, в результате на внутренних стенках образуется и замерзает конденсат, постепенно блокируя выходное отверстие. Такой эффект наблюдается, если уклон дымоходной трубы выполнен наружу из соображений, что конденсат будет стекать на землю.

Практика показывает, что уклон трубы наружу можно выбирать в регионах с мягким климатом. Если зимы суровые, рекомендуется выполнить уклон трубы внутрь и смонтировать приемник конденсата, чтобы влага не попадала в камеру сгорания, снижая КПД котла.

Утепление наружной части коаксиального дымохода не является действенной мерой в борьбе с промерзанием трубы, смонтированной с уклоном наружу. Более практичным вариантом станет использование специального комплекта, устойчивого к обледенению. Такой коаксиальный дымоход оборудован удлиняющей насадкой для центральной трубы, по которой отводятся дымовые газы. Внутри насадки расположена защитная спираль. Воздухозаборные отверстия внешней трубы размещены в ее нижней части с краю.
