Монтаж электрического теплого пола: укладка своими руками, схема подключения электричества, как правильно установить теплый пол

Выбор оптимального варианта

Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.

Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.

Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.

Инфракрасные тёплые полы: приятное с полезным

У инфракрасного тёплого пола масса преимуществ перед остальными видами. Это моментальный прогрев помещения, тепло долго держится после выключения системы, простой монтаж. Считается, что инфракрасное излучение полезно для организма.

Инфракрасные полы бывают:

плёночными
стержневыми.

Пленочная система может быть углеродной или биметаллической. В первом варианте нагревательные элементы соединяются параллельно и запаяны в лавсановую пленку. Во втором — основой является полиуретан. Нагревательный элемент представляет собой сплав на основе меди и алюминия. Пленочный слой служит изолятором, защищает от попадания влаги.

Монтаж инфракрасных тёплых полов реально сделать самостоятельно. И займёт это немного времени. В квартире «черновая» поверхность редко бывает неровной. Поэтому для основания ничего делать дополнительно не нужно. Плёнку расстилают по чистой поверхности и закрывают чистовым покрытием. При укладке нескольких пластин, их соединяют монтажным кабелем. Устанавливают термостат.

Стержневые инфракрасные полы не такие «нежные», как плёночные. Их можно закрывать бетонной стяжкой или клеем, то есть стелить под кафель в ванной или в кухонной зоне.

Систем контроля за температурным режимом сейчас очень много. Можно поставить механический, электронный или программируемый терморегулятор и экономить электричество. В больших домах рекомендовано подключать электронную программируемую систему контроля температурного режима. Она позволяет отключать электроподогрев в отсутствие хозяев и прогревать помещение к их приходу. Этот алгоритм можно запрограммировать на много дней вперед.

Виды терморегуляторов

Смотреть видео – обзор датчиков для водяного пола

Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.

Механический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.

Некоторые производители устанавливают на терморегулятор клапан открыто – закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.

Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.

У сенсорного дистанционного регулятора температуры теплого пола управление и регулировки выполняются (узнайте более подробно) с соответствующей панели или дистанционного пульта. Эти модели обеспечивают более точный и надежный контроль нагрева, но в ряде случаи эти показатели зависят от производителя. Не стоит основным параметром выбора рассматривать цену на прибор, в ряде случаев этот подход не оправдывается.

Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.
Программируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.

На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.

Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.

Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.

Терморегулятор

Какую бы систему ни выбрали владельцы квартиры или дома, ее обязательно подключают в сеть через терморегулятор. Это устройство контролирует степень нагрева. В продаже существуют различные терморегуляторы.

В самом простом исполнении прибор обладает встроенным или выносным датчиком, который замеряет температуру. В самом простом исполнении прибор обладает встроенным или выносным датчиком, который замеряет температуру. В некоторых моделях одновременно присутствуют оба типа замера. Есть также двузонные разновидности, в которых есть сразу 2 выносных датчика.

Управление терморегулятором может осуществляться механически или при помощи установки программы на неделю. С обратной стороны прибор может иметь от 4 до 9 клемм. Но чаще всего их всего 6 штук.

Две клеммы предназначены для подключения выносного датчика. Если он встроен в корпус, то гнезд для подключения будет 4. Две следующие клеммы предназначены для подсоединения проводов от сети (фаза и ноль).

Далее производится подключение теплого пола к электричеству. Схема, особенности которой определяются типом терморегулятора и самой системы, предполагает подсоединение 2 проводов от нагревательного элемента к последним 2 клеммам.

Стяжка

Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:

Песок – 4 части.
Цемент – 1 часть.
Щебень – 5 часть.
Вода – 0,6 части.

Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.

Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.

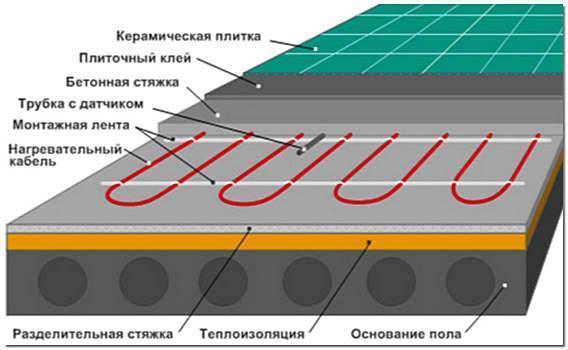

Укладка в бетонную стяжку

Как правильно смонтировать электрический теплый пол, чтобы при дальнейшей эксплуатации он не доставлял хлопот? В первую очередь, нужно определить, где будет стоять терморегулятор. Располагают его на высоте около 30-35 см. от пола, ниже не целесообразно.

Итак, этапы монтажа тёплых электрических полов:

Устанавливают терморегулятор. Монтаж этого прибора — практически то же самое, что и монтаж розетки с закрытой проводкой.
Вниз от терморегулятора делают штробу под питающие и управляющие провода. Это углубление размерами примерно 2х2 см.
Очищают от мусора и острых предметов основание.
Делают теплоизоляционный слой. В квартирах лучше всего брать вспененный полиэтилен, покрыты фольгой (изолон). Его необходимо застелить единым слоем, стыки проклеить с помощью скотча.
Так как речь идёт о бетонной стяжке, обязательно по периметру закрепляется демпферная лента

Для укладки греющего кабеля нужна будет монтажная лента.
К монтажной ленте (пластиковой или металлической) крепят кабель с помощью специальных клипсов.
Если выбраны маты — их просто прибивают к основе.
Важно. Электрические полы нельзя монтировать под тяжёлой мебелью

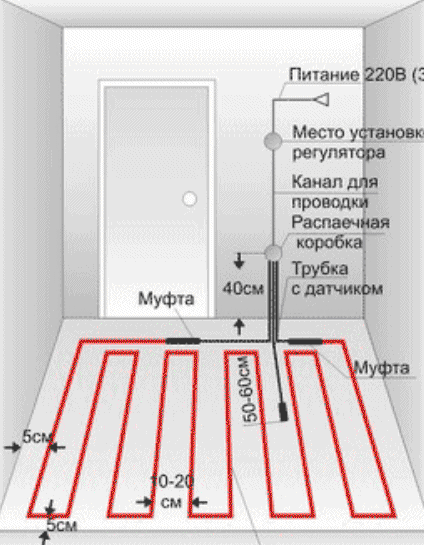

Следует отступить и от стен примерно на 5 см. Если в помещении ест ещё нагревательные элементы, то от них тёплые полы должны располагаться не мене чем на десяти сантиметровом удалении. Между витками кабеля расстояние выдерживают в 8 см.
Следующий этап — завести кабель в гофрированный мягкий рукав, чтобы не повредить его бетонной стяжкой. Радиус изгиба — около 5 см.
После проверки системы делают бетонную стяжку.

Для электрического тёплого пола не нужно делать мощную бетонную стяжку, достаточно толщины в 3 см. Раствор так же можно брать готовый или делать самому цементно-песчаный.

Монтаж теплоизоляции

Укладка теплоизолирующего слоя – вынужденная мера, которая позволит повысить эффективность всей системы. Благодаря ей удастся отразить потоки тепла и существенно сократить теплопотери во время работы нагревательных элементов. В результате вся энергия будет передаваться в помещение, а не аккумулироваться в бетонном основании перекрытия.

Теплоизоляция теплого пола

Для устройства теплоизолирующего слоя своими руками применяется рулонный фольгированный материал, толщина которого составляет 3-4 мм. Его укладывают на все основание, предотвращая образование щелей. Для этого используется клейкая лента, а полосы фиксируются при помощи строительного степлера.

В частном доме, где под полом находится неотапливаемый подвал или грунт, можно применить любой плитный изолирующий материал. Часто используют минераловатные утеплители, экструдированный пенополистирол, стекловату и другие. Толщина изолирующего слоя должна составлять 5-10 см. Также вместе с утеплителем используется отражающий фольгированный слой.

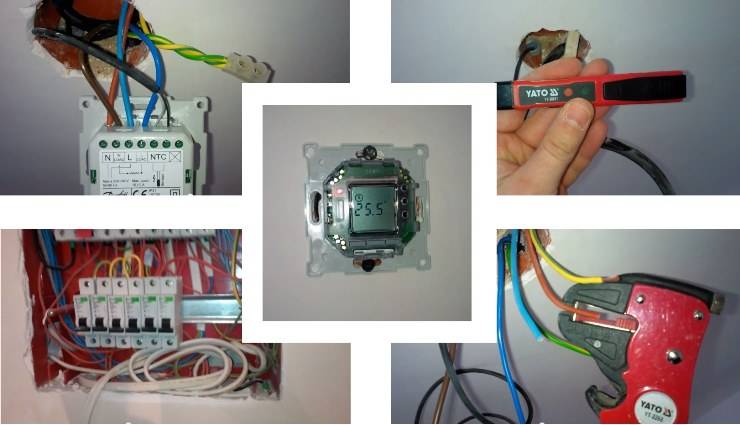

Подсоединение терморегулятора к системе

Схемы монтажа пленочного теплого пола

Перед тем, как подсоединить теплый пол, независимо от его типа, нужно определиться с расположением терморегулятора. Это устройство применяется для поддержания стабильной заданной температуры внутри помещения. Помимо этого, посредством терморегулятора производится непосредственное подключение теплого пола к сети.

Монтаж терморегулятора лучше выполнить вблизи имеющейся электропроводки

Перед подключением терморегулятора нужно в первую очередь определиться, каким методом это будет делаться: запитка от щитка или использование розетки. Сразу стоит отметить, что эти два способа предполагают дополнительное включение в цепь автоматического выключателя, который будет срабатывать при поломках, перегреве или коротком замыкании. Его предельная мощность выключения подбирается в зависимости от вида теплого пола.

В большинстве случаев на терморегуляторе указывается схема подключения, что значительно упрощает монтаж без помощи электриков. Если схема отсутствует, то к следующим клеммам нужно подключать такие провода:

1 клемма – фаза сети;
2 клемма – ноль сети;
3, 4 клеммы – жилы нагревательного элемента;
5 клемма – таймер;
6, 7 клеммы – датчик температуры пола.

Такое распределение является стандартным, но стоит понимать, что разные производители могут создавать схемы, которые требуют другого подсоединения. Все зависит от конструкции и дополнительных возможностей системы.

Подготавливаем место под установку терморегулятора: подводим к нему электропитание (скрытое или открытое, по желанию)

Перед подсоединением нужно в стене проштробить небольшую канаву. В ней будут размещаться две трубки из пластика. В одну в дальнейшем будут пропускаться провода нагревательного элемента, а во второй расположится термодатчик. По окончании этих мероприятий можно приступать к монтажу и подключению всей системы теплого пола.

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

Составление чертежа и схемы укладки;
Подготовка основания;
Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
Подключение и пробный пуск системы;
Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

Удалить мусор и пыль;
Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

Провода подвести к блоку терморегуляции;
При необходимости использовать штатные соединители;
Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.

Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.

Материалы По Теме:

Все о кабеле для теплого пола – виды, характеристики, правила выбора и монтажа

Все об устройстве электрического теплого пола в вашем доме – от выбора системы до монтажа

Монтаж электрических теплых полов – технология укладки

Почему нельзя резать греющий кабель

Греющие резистивные кабели (теплый пол) продаются в виде готовых отрезков, соединенных с силовым холодным кабелем. Каждая секция имеет определенную длину и мощность. При расчетах систем обогрева, пользуются именно этими величинами. Но когда в расчеты закрадывается ошибка и остаток кабеля некуда монтировать, то первое решение, которое кажется логичным, это отрезать излишек.

Инструкции, прилагаемые к нагревательным секция, запрещают любые манипуляции по укорачиванию или наращиванию секций. Почему? Ведь в каталогах один и тот же греющий кабель, например мощностью 20Вт/м, продается в виде секций от 5м до 120м. И кажется что если подойти к делу основательно, то и в домашних условиях можно изготовить вполне качественную концевую муфту, а остаток кабеля использовать где-нибудь еще…

Инструкции не зря запрещают резать резистивные греющие кабели. Все дело в том, что несмотря на одинаковый артикул, в нагревательных секциях разной длины используются кабели различные по своему составу. Например секции длиной 10м и длиной 20м, в своей основе содержат совершенно разные греющие кабели. Производитель заранее рассчитывает сопротивление кабеля, устанавливая при какой именно длине, мощность нагрева будет составлять 20Вт/м. И если этот кабель укоротить наполовину, то его мощность вырастет в 2 раза, что составит уже 40Вт/м. Конструктивно, как греющие жилы, так и изоляция кабеля не рассчитаны на такой нагрев. При включении в сеть, такой кабель перегреется и сгорит. Это сравнимо со спиралью накаливания в нагревательных приборах, если ее укоротить, она раскаляется практически добела и быстро перегорает.

При локальном ремонте греющего резистивного кабеля в стяжке, поврежденный участок следует заменить отрезком греющего кабеля от аналогичной секции, чтобы в этом месте не было перегрева. Вставлять кусок холодного соединительного кабеля нельзя, так как это нарушит сопротивление оставшегося греющего кабеля.

Укладываем теплоизоляцию; закрепляем монтажную ленту

Теплоизоляция необходима, для того чтобы система не грела бетонное перекрытие и чтобы созданное тепло поднималось только вверх. Благодаря ей можно уменьшить потери тепла на 30 процентов. Конечно, вместе с этим меньшей становится стоимость отопления.

Изоляция тепла должна быть как на полу, так и на стенах. В первом случае владельцы выставляют своими руками пенополистирольные, полипропиленовые, волокнисто-минеральные плиты или пробковый агломерат.

Плиты изоляционного материала

Любой из этих материалов должен иметь высокую плотность (не менее 35 кг/м³), а также надлежащую толщину.

Первое свойство является необходимым, для того чтобы материал выдержал бетонную стяжку, напольное покрытие, вес мебели и человека. Второе — для обеспечения правильной теплоизоляции.
Система греет нормально тогда, когда толщина утеплителя превышает 20 мм. Теплый электрический пол должен иметь теплоизоляционный материал с такой толщиной тогда, когда происходит его устройство на перекрытии с отапливаемыми ниже помещениями. Если этим помещением является отапливаемый подвал, то минимальной толщиной является 30 мм.

На балконах и полу комнаты с неотапливаемым подвалом снизу ставят 50-миллиметровый утеплитель. Если под основой, на которой проводили ремонт, находится грунт, толщина плит должна превышать 100 мм.

Устройство вертикальной изоляции предусматривает размещение вдоль стен обычных полистирольных плит или демпферной ленты.

Демпферной ленты

Ширина и толщина первых должна достигать 20 и 1 см. Об этом отмечают в видео. Такая теплоизоляция не позволит теплу выходить через наружные стены, а также уменьшит стоимость отопления.

В тех случаях, когда нужно проводить монтаж электрического пола в помещениях с высоким уровнем влажности, сверху теплоизоляции размещают слой гидроизоляционного материала.

Дальнейшие монтажные действия могут происходить двумя способами:

Он не является хорошим, однако, подходит для тех случаев, когда собственники сделали ремонт и устанавливают теплый пол в помещении с низким потолком. Он предусматривает размещение металлической сетки на теплоизоляцию, покрытую фольгированным пенофолом, закреплении на сетке нагревательного кабеля и заливке стяжки. Эти процессы демонстрирует видео.

Согласно первому варианту на подсохшую стяжку ставят фольгированный пенофол. Благодаря ему система греет лучше, поскольку тепло отражается вверх. Этим материалом покрывают всю поверхность. Его полосы ставят внахлест. Кроме этого, стыки склеивают фольгированным скотчем. Такая хитрость не позволит фольге закручиваться во время укладки кабеля своими руками.

Следующий этап — закрепление монтажной ленты.

Закрепить монтажную ленту

Ее устанавливают вдоль комнаты на расстоянии 50 см друг от друга. Ее нужно прибить гвоздями или саморезами к еще недостаточно прочной стяжке. Устройство этой ленты предполагает наличие большого количества специальных скоб. Как правило, их разделяет 25-миллиметровое расстояние. Особенности использования этих скоб можно узнать благодаря видео.

Тёплые полы

Основная функция таких греющих полов — обогрев непосредственно пола и/или помещения. Существует два вида подобных обогревателей: водяной и электрический. Первый подразумевает прокладку труб в основание пола, по которым пускается тёплая вода. Это более дешёвый и не совсем безопасный вариант, так как в случае повреждения труб не только придётся снимать всё покрытие, чтобы отремонтировать течь, но и существует вполне реальный риск загубить ремонт полностью.

Читать так же: об особенностях эксплуатации электрического теплого пола.

Что же касается электрической вариации, то здесь всё куда более благоприятно, хотя стоимость такого отопительного проекта будет дороже. Однако затраты быстро окупятся, ведь такая система:

безопасна;
очень удобна;
экономична;
в случае поломки ремонт значительно проще.

Некоторые боятся, что электрические варианты обогрева потребляют много электроэнергии, но на деле это не так. Ведь стоит учитывать, что основной расход приходится лишь на разогрев. Дальше электроэнергия требуется лишь для поддержания заданной температуры. А качественно и грамотно смонтированный и настроенный обогреватель не будет очень уж жадным потребителем.

В этом видео вы узнаете, как подключить кабельный теплый пол к терморегулятору:

Особенности устройства и монтажа

Несмотря на кажущуюся сложность устройства тёплых полов, в действительности оно крайне простое, как и сам монтаж. В основе его работы заключается превращение электроэнергии в тепловую посредством проводника, имеющего высокое сопротивление. В качестве такового может выступать кабель либо мат, которые подключаются к сети 220 вольт. Следит же за степенью нагрева и температурой терморегулятор.

Терморегулятор поможет поддержать необходимую температуру, не перегревая пол

Выбранный проводник укладывается на фольгу, которой покрывается черновая стяжка толщиной 1 см. Под ней, в свою очередь, находится теплоизолятор, класть который можно прямо на перекрытие. Сам провод закрепляют с помощью специальной монтажной ленты и подключают к терморегулятору. К нему же присоединяют и датчик температуры, который будет фиксировать степень нагрева.

После укладки и закрепления можно наносить основную стяжку толщиной от 2 до 5 см, на которую впоследствии будет уложено чистовое покрытие

При его выборе стоит обращать внимание на допустимость использования с системой «тёплый пол»

Таким образом, устройство отопления пола включает в себя:

нагреватель;
терморегулятор;
датчик температуры.

Ограничения для монтажа ВТП

Производители комплектующих для теплого пола (ТП) не всегда уточняют, есть ли ограничения для установки водяных систем, однако они существуют. В некоторых случаях монтировать обогревательные конструкции запрещено.

Где не принято устанавливать водяные полы:

В многоквартирных зданиях. Централизованное отопление распределено между квартирами. Дополнительное подключение в одной из них приведет к обогревательному и гидравлическому дисбалансу.
В общественных местах. Подогрев пола считается неэффективным, так как велики теплопотери, и экономичные по сути системы становятся дорогостоящими в процессе эксплуатации.
В жилых помещениях с недостаточной теплоизоляцией в качестве главного источника тепла. Одно из условий установки теплых полов в северных районах – снижение теплопотерь за счет утепления стен и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного обогрева с теплым полом, причем батареи отопления остаются основными источниками тепла.

Но иногда система, скрытая под напольным покрытием, играет главную роль:

Галерея изображений

Фото из

Просторные помещения с панорамными окнами

Детские и игровые комнаты

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не влияют на эстетику помещений.

А за функциональность и удобство эксплуатации отвечает выбранная схема подключения, на описании которой остановимся подробнее.

Особенности теплого пола на электричестве

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Преимущества и недостатки

Преимуществами инфракрасного теплого пола являются:

Универсальность — инфракрасный теплый пол используют для обогрева не только жилых помещений, но и различных складов, крупных теплиц.
Простая установка своими руками — монтаж данной разновидности электрического теплого пола может без особых затруднений выполнить любой человек, обладающий минимальным набором инструментов и навыков работы с ними.
Высокая скорость монтажа — установка тёплого пола на основе инфракрасной нагревательной пленки занимает не более 2-3 дней.
Локальный обогрев — большое разнообразие типоразмеров нагревательной пленки позволяет использовать их для обогрева не только просторных помещений, но и небольших локальных зон (рабочих мест, зон отдыха и т.д.).
Равномерное нагревание воздуха в помещении — в отличие от электрических конвекторов, батарей системы центрального отопления теплый инфракрасный пол способствует более равномерному нагреву воздуха в помещении: нагревающиеся от пола поднимающиеся к потолку теплые воздушные массы остывают очень медленно. Благодаря этому в помещении на высоте среднего человеческого роста (1,7-1,8 м) создается комфортная температура от +22 до +24+25 °С.
Высокое КПД — примерно 80-85 % выделяемого карбоновыми полосами пленки инфракрасного излучения расходуется на нагрев воздуха в помещении.
Низкая тепловая инерция — инфракрасные полы обладают очень высокой скоростью нагревания, обеспечивая поддержание комфортного температурного режима в отапливаемом помещении.
Возможность быстрого демонтажа нагревателей — при необходимости инфракрасный нагревательный элемент можно быстро и легко демонтировать, отключив его от питающего кабеля, и скатав компактный рулон.
Экологичность — испускаемые нагревательной пленкой инфракрасные лучи не оказывают негативного воздействия на человеческий организм.

К недостаткам данной отопительной системы относится

Энергозависимость — при отключении электричества такая система отопления перестает работать.
Опасность поражения электрическим током — протекающий по медным шинам электрический ток представляет собой потенциальную опасность для человеческого организма.
Большие расходы на оплату электроэнергии — при использовании инфракрасного теплого пола как основной системы отопления затраты на оплату электроэнергии в холодное время года могут быть очень высокими.
Дополнительные расходы на защитное покрытие — при укладке инфракрасных полов под мягкое покрытие — ковролин, линолеум — их дополнительно защищают с помощью листов фанеры, влагостойкого гипсокартона. Использование данных материалов повышает расходы на монтаж системы отопления, увеличивает итоговую толщину пола.

Конструкции

Комната, в которой вы планируете установку теплого пола, должна надежно защищаться от образования сквозняков и прочих вариантов потери тепла. Поэтому все нагревательные комплектующие следует устанавливать исключительно на теплоизоляционном слое, который не допускает траты энергии на нагревание плит перекрытия, наряду с уходом тепла в атмосферу.

Если говорить о конструкции пола с подогревом, то нагревательный кабель необходимо размещать на теплоизоляционном слое и закреплять при помощи монтажной ленты. Внутри кабеля присутствует змейка, в которой на одинаковой дистанции между витков выложена труба из гофры. В данную трубу помещен температурный датчик, который отвечает за уровень нагрева всей системы в доме.

Когда все нагревательные компоненты уложены, поверх можно заливать стяжку. Толщину слоя определяют на основе строения кабеля

Важно, чтобы слой отличался ровной поверхностью без пустот. Поверх стяжки укладывается плитка или иное покрытие для пола

Терморегулятор находится на стене. Место должно быть выбрано с учетом его комфортной работы. От него зависит автоматизированная работа пола с электроподогревом.

Чтобы защитить электрическую схему от утечки, нужно подключить к автоматическому выключателю УЗО.

Тонкости монтажа электрического теплого пола
