Укладка электрического теплого пола — особенности установки

Монтаж нагревательных секций

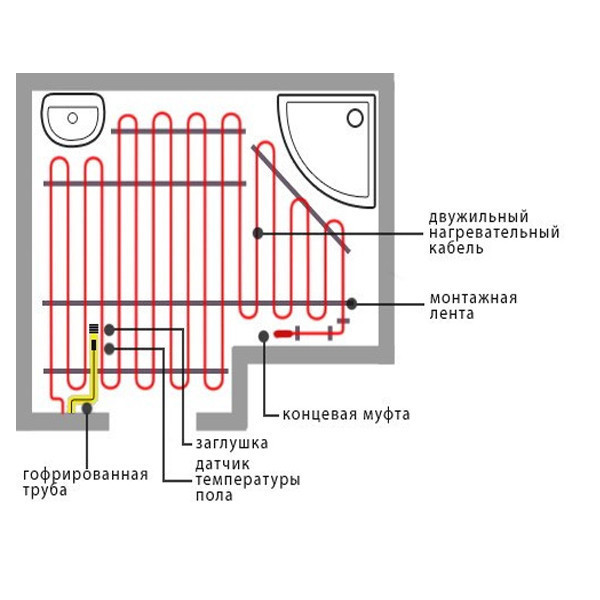

Сперва нужно вернуться к составленному ранее плану укладки нагревательного кабеля, внимательно изучить такие детали как порядок и шаг укладки.

Перед тем как разматывать кабель нужно проверить его сопротивление. Величина измеренного сопротивления записывается в гарантийный талон. Она должна совпадать с той, которая указана на этикетке кабельной муфты. Допустимое несоответствие ± 10%.

Холодный конец двухжильного нагревательного кабеля просовывается в гофру и устанавливается в изначально подготовленную штробу. Соединительная муфта и начало кабеля закрепляют на полу к монтажной ленте и с этого места начинается укладка кабеля. Причем соединительная муфта должна располагаться на полу таким образом, чтобы она была полностью залита бетонной стяжкой.

В процессе укладки нужно следить за тем, чтобы линии кабеля не соприкасались и не перекрещивались, а также строго соблюдать постоянный шаг укладки на протяжении всей площади обогрева. В местах, где требуется изгиб кабеля, радиус изгиба не должен быть меньше 5 см.

Концевая муфта двухжильного нагревательного кабеля фиксируется на монтажной ленте с таким же условием что и соединительная – должна полностью покрываться бетонной стяжкой. В случае если для монтажа кабельной системы обогрева используется одножильный нагревательный кабель, то составляя схему укладки нужно учитывать, что к терморегулятору будут подключаться оба конца кабеля.

Установка и закрепление датчика температуры и терморегулятора.

Когда кабель будет уложен полностью по всей поверхности, нужно установить датчика температуры. Монтируют его в гофрированной трубке и устанавливают вместе с питающим концом нагревательного кабеля в одной штробе. На конце трубки, где будет находится терморегулятор ставится заглушка, чтобы в нее не попал раствор.

Если на протяжении своего срока службы датчик температуры выйдет из строя его можно будет легко заменить, вытянув из гофры через коробку терморегулятора. Именно поэтому термодатчик необходимо монтировать в трубке.

Трубка с датчиком укладывается на полу, между линиями нагревательного кабеля не пересекая их. Для того чтобы датчик температуры нормально функционировал его вместе с трубкой фиксируют по середине линий кабеля на монтажной ленте. Датчик температуры пола с трубкой должен располагаться вдоль кабеля не менее 50-100см в длину.

Терморегулятор устанавливается и подключается после того, как к соединительной коробке будет подведено три провода: провод датчика температуры пола, питающий провод нагревательного кабеля и сетевой провод с напряжением 220 В. Запрещается размещать терморегулятор в помещениях с повышенной влажностью. Это не безопасно!

На этом этапе монтаж электрического теплого пола окончен. Можно приступать к заливке кабельной системы обогрева цементно-песчаной стяжкой.

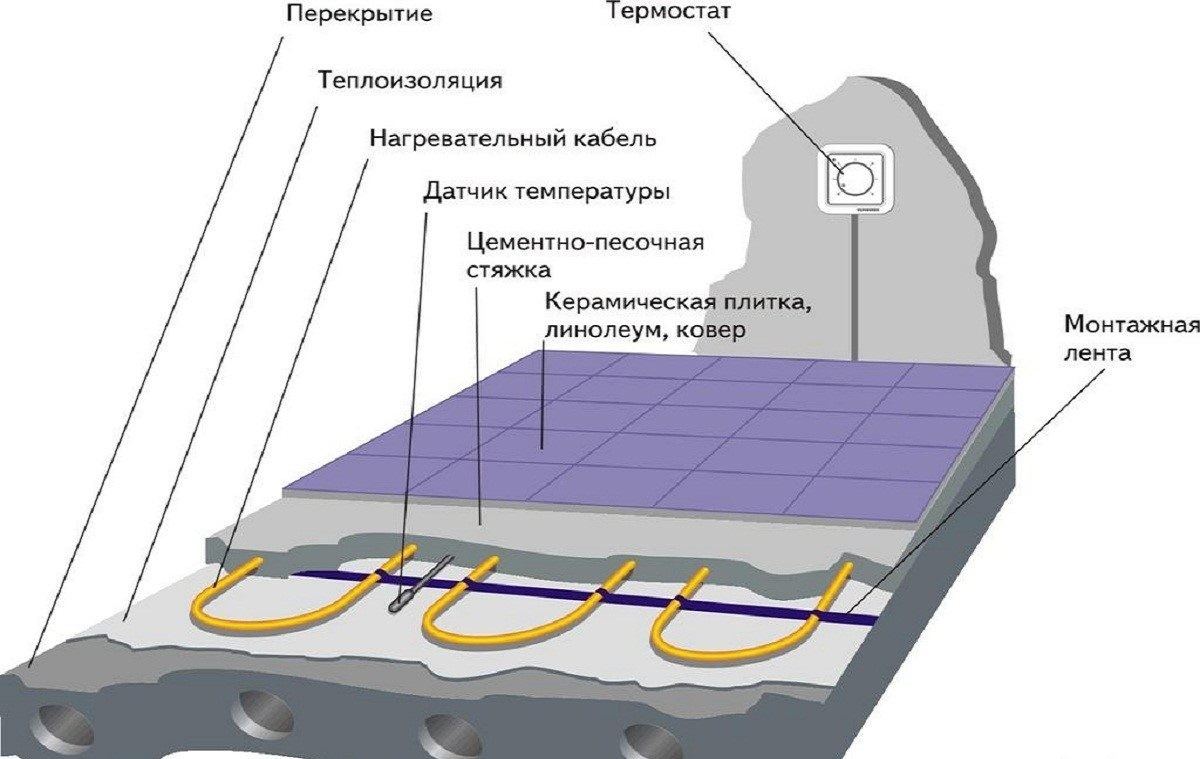

Устройство цементно-песчаной стяжки или наливного пола.

Перед тем как залить кабельную систему обогрева стяжкой, необходимо убедится в ее работоспособности. Для этого теплый пол кратковременно включают. Схему укладки теплого пола с размещением соединительных и концевых муфт необходимо зарисовать, а лучше сфотографировать и вложить в гарантийный талон.

Стяжку под электрический теплый пол лучше готовить из специально предназначенных для этого смесей. Заливать жидкую цементно-песчаную смесь по поверхности пола необходимо равномерно и аккуратно, не повредив при этом изоляцию кабеля. Нужно следить за тем, чтобы в процессе заливки стяжки не возникало воздушных карманов, так как они ухудшают отдачу тепла нагревательным кабелем.

Толщина стяжки должна составлять примерно 3-5 см. Время полного высыхания стяжки указывается производителем смеси (примерно 28 дней).

После затвердения стяжки вдоль стен надо обрезать выступающие части изоляции (если они есть). Затем можно приступать к настилу напольного покрытия (керамической плитки и т.п).

Похожие материалы на сайте:

Укладка инфракрасной пленки

Напоследок рассмотрим, как производится монтаж инфракрасного типа теплого пола.

Операция по монтажу не является особо сложным, но перед укладкой обязательно нужно выполнить подготовительные работы.

Потребуется укладка на поверхность пола термоизоляционного слоя. При этом между собой слои термоизоляции закрепляются монтажным скотчем.

Далее на поверхность термоизоляции расстилается инфракрасная пленка.

При надобности производится отрезание кусков, делать это надо только в местах, обозначенных на пленке.

При этом между двумя полосами пленки должно соблюдаться расстояние в 4-5 см.

Также пленку не нужно укладывать в места расположения мебели, она не должна подходить вплотную к стенкам и другим нагревательным элементам дома.

ТОП 20 лучших теплых электрических полов под плитку, линолеум, ламинат, важные критерии выбора

После укладки производится подсоединение проводки к каждому куску уложенной пленки.

Делается это при помощи специальных клемм, идущих в комплекте с пленкой.

Важно учитывать, что подключение каждого отрезка пленки в общую систему должно производиться параллельно. После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем

После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем.

Датчик температуры приклеивается при помощи скотча к тыльной стороне пленки.

Чтобы он не создавал неровности в поверхности, в теплоизолирующем слое допускается вырезание места под его расположение, а также прорезка каналов для укладки проводов.

После этого производится установка терморегулятора, подключение к нему выходов от инфракрасной пленки и проверка работоспособности системы.

Далее уже производиться укладка напольного покрытия. Если в качестве покрытия будет выступать ламинат, то всю поверхность пола нужно покрыть гидроизоляционной пленкой, а после уже класть ламинат.

Если же в качестве покрытия будет использоваться ковролин или линолеум, то для защиты инфракрасной пленки на поверхность пола лучше уложить фанеру или ДВП.

Но при этом важно учитывать, что крепление листов фанеры или ДВП к полу нужно производить только между полосами пленки, не задевая ее

Принципы работы и подключение терморегулятора

По своей конструкции терморегуляторы классифицируют на сложные электронные с программируемым управлением и простые механические. В последних, в отличие от электронных, снабженных электрическим блоком и табло, механическим способом устанавливается только температура. Однако, несмотря на разнообразие приборов принципиальная схема подключения регулятора теплого пола у них очень похожа. Нет никакой опасности ошибиться, так как конкретная схема каждого из них указана на корпусе.

Коммутируемая мощность прибора должна соответствовать выбранной системе обогрева.

По современным нормативам максимально допустимую мощность терморегулятора принимают равной 3 кВт.

Основная функция термостата в поддержании постоянной температуры в системе. Получив информацию от температурного датчика о достижении требуемого предела, он в автоматическом режиме отключает питание. При этом терморегулятор и термодатчик продолжают работать. Как только датчик подаст сигнал об изменении температурного режима, регулятор сразу же включит питание.

В теплом поле с водяным нагревом установка термостата необязательна. Тем не менее его рекомендуется включать в систему, если важен режим экономии или помещение нагревается от нескольких источников.

Установка терморегулятора

Термостат монтируют на стене выше уровня пола как минимум на 1,5 м. Прибор подключается к питанию либо от щитка, либо через розетку, но при обоих вариантах обязательным условием является наличие дополнительно включенного в сеть автоматического выключателя, который должен сработать в нештатной ситуации, будь это поломка, перегрев или короткое замыкание.

По боковой стороне термостата располагаются «гнезда», куда подводят силовые кабели, провода термодатчика и холодные концы нагревательного кабеля. Как правило, схема подключения изображена на приборе, что, несомненно, существенно упрощает установку. Если же схемы нет, то действуют по стандарту:

• клемма № 1 – фаза сети;
• № 2 – ноль сети;
• №№ 3, 4 – жилы нагревательного кабеля;
• № 5 – таймер;
• №№ 6, 7 – термодатчик пола.

Полезно знать, что все подводящие провода имеют разную маркировку в цвете для:

L фазы – белым (черным, коричневым),

N ноль – синим,

«земли» – желто-зеленым.

Для подсоединения пола к термостату в стене нужно будет проштробить неглубокую канаву. Через нее пройдут две трубки из ПВХ – одна, предназначенная для холодных концов нагревательного элемента, другая – для термодатчика.

Теперь можно считать, подготовку к подсоединению пола с подогревом оконченной.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен.

Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т. д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста.

Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается.

С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Следует заметить, что эта особенность характерна и для водяных систем.

Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

Преимущества пленочного теплого пола

К достоинствам монтажа пленочного пола относится:

• небольшие расходы на энергоносители благодаря качественной теплоотдаче, эффективному обогреву помещения и невысокой мощности потребления;
• отсутствие необходимости создавать бетонную стяжку для финишного покрытия;
• безопасность для здоровья детей, домашних животных и всех жителей дома. Длина тепловой волны составляет до 20 мкм, данное значение не наносит вреда обитателям квартиры;
• можно самостоятельно сделать монтаж пленочного теплого пола, не требуется привлекать мастеров или приобретать дорогостоящую технику, достаточно следовать инструкции;
• если правильно подключить теплый пол, он способен прослужить до 30-40 лет;
• при смене места жительства, возможно снять пленку и повторно эксплуатировать ее в новой квартире или частном доме. Это выгодно отличает ее от прочих разновидностей отопительных систем. Главное условие – использование в качестве напольного покрытия ламинат, паркет, линолеум или ковролин (эти типы покрытия легко демонтируются и не повреждают инфракрасный пол);
• пленка обеспечивает отопление помещения за счет инфракрасного излучения. В отличие от других видов обогрева, оно не уменьшает влажность воздуха. Это способствует хорошему самочувствию жителей.

Отдельно отметим, что электрический пленочный теплый пол способен стать не единственной системой отопления. Подобную конструкцию также возможно использовать, установив пленку под отделочные материалы потолка либо стен за счет малой толщины.

Функции и особенности стяжки по теплому полу

Стяжка для теплого пола имеет многочисленные функции, среди которых особенно выделяют:

1. Полная защита системы обогрева от различного рода воздействий, которые могут привести к порче конструкции.
2. Правильное распределение выделяемого тепла по поверхности, а также повышение эффективности обогрева всего помещения.
3. Получение нужного по уровню основания для укладки декоративных облицовочных материалов.
4. Отсутствие необходимости использования громоздких элементов обогрева, которые значительно сокращают площадь объекта или портят внешний вид.

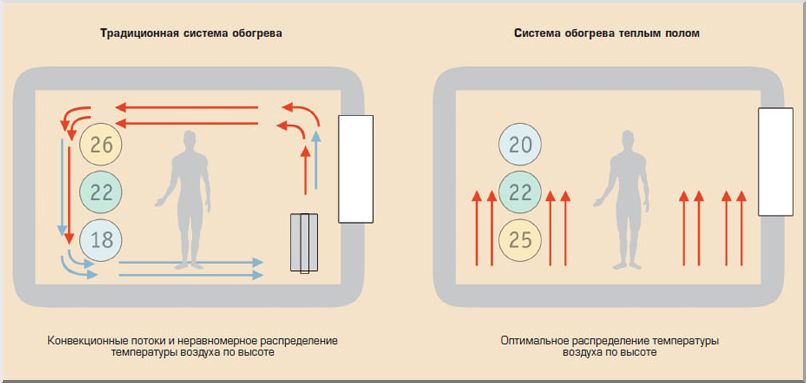

Эффективность теплого пола по сравнению с традиционной радиаторной системой на порядок выше

Таким образом, теплый пол, расположенный в стяжке, – это рациональное решение, помогающее создать комфортные условия для проживания. Но следует учитывать ряд условий:

Толщина заливаемого слоя. Расположение системы обогрева на неправильной глубине нивелирует желаемый эффект и создает многочисленные проблемы. Именно поэтому все работы разделяются на два последовательных этапа: формирование черновой и чистовой поверхности, между которыми будет располагаться электрический элемент. Но при минимальных отклонениях основания заливается только один слой.

Вид и тип применяемой стяжки. Именно от этого зависит используемая технология.

Точное соблюдение всех нюансов при приготовлении смеси и этапов ее заливки. Создаваемая конструкция может иметь несколько разных слоев: утеплитель, гидроизоляцию, армирование.

Безопасность

Электрические полы и водные системы требуют большой аккуратности и осторожности Важное значение имеет правильность монтажа элементов. Совокупность всех условий – залог качественного, надежного и долговечного результата

Совокупность всех условий – залог качественного, надежного и долговечного результата.

Обладая базовыми знаниями электробезопасности на уровне средней школы, любой домашний мастер сможет смонтировать современную электрическую систему теплых полов

Монтаж

Технология укладки кабельного обогревающего покрытия, как всегда, основана на изготовлении «пирога», то есть укладке разнообразных слоев с определенными свойствами. Если мы будем рассматривать именно схему подключения, то она крайне проста. И заключается в следующем.

Для начала мы покупаем нужный нам провод, а затем и терморегулятор подбираем к нему. У терморегулятора, если он рассчитан на подключение одного контура двужильного кабеля, будет всего 6 клемных контактов, и они будут подписаны. Два на вход 220, два для кабеля и два для термопары. Подключить может и ребенок, только внимательно смотрите, что куда подключаете, иначе есть возможность повредить дорогостоящее оборудование.

Все подключение заключается в раскладке кабеля на полу, по требуемой вам схеме. Затем в расположении на стене терморегулятора — для этого вам необходимо будет сделать одну штробу и углубление для монтажа дозы (делается короной для перфоратора или просто молотком и зубилом), потом зашпаклевываем. Ну и, естественно, располагаем термодатчик в полу, для этого его ведем все по той же штробе и укладываем наравне с кабелем в толще стяжки, не близко к проводу, иначе работа будет искажена. Датчик должен находиться в полу, но на максимально удаленном расстоянии от проводов, например, между ними.

А теперь рассмотрим порядок того, как правильно укладывать кабель:

1. Подготавливаем основание, выравниваем, чистим.
2. Обрабатываем грунтовкой глубокого проникновения.
3. Покрываем слоем гидроизоляции.
4. Укладываем демпферную ленту.
5. Затем слой утеплителя.
6. Снова слой гидроизоляции.
7. После этого армирование.
8. На него укладываем кабель теплого пола.
9. Подключаем кабель и испытываем систему.
10. Заливаем стяжку.
11. Укладываем чистовое покрытие.

Вот и все, дорогие читатели, что вам нужно знать для правильной укладки теплого пола и расчета количества кабеля. Если у вас остались нерешенные вопросы, посмотрите другие наши статьи по этой теме и подписывайтесь на нас в соцсетях.

Требования к греющему кабелю

Если опираться на государственные стандарты, то важно не забывать о таких общих требованиях к нагревающему кабелю:

1. Если система теплого пола будет использоваться в квартире, то она должна быть дополнительным, а не основным, источником обогрева.
2. В деревянных домах с основанием из древесины нужно монтировать такой провод, мощность которого не будет превышать 2 кВт.
3. Для подогрева пандусов или лестниц, расположенных снаружи помещения, используется провод, номинальная мощность которого составляет 4 кВт.
4. Для обустройства одного контура необходимо использовать непрерывный отрезок кабеля. Желательно в одной комнате монтировать один контур, если ее площадь не превышает 25 м2.
5. Переход провода из одного помещения в другое не допускается. В области перехода он может просто переломаться.
6. Для укладки изделия необходимо использовать только те запчасти и аксессуары, которые продаются с ним в комплекте.

Монтаж нагревательного кабеля для теплого пола должен выполняться в строгом соответствии с инструкцией изготовителя

Как можно смонтировать электрический теплый пол

Способы монтажа существенно отличаются:

• Укладка теплого пола под стяжку. После затвердевания стяжки монтируется финишное напольное покрытие.
• Укладка поверх стяжки. Такой вариант применяется под плитку.
• Укладка под напольное покрытие. Такой способ применим только для инфракрасных теплых полов.

Первый вариант укладки используют не только в комнатах, но и на кухне, в ванной, на лоджии. Таким образом монтируется электрический кабельный теплый пол. Обязательно укладывается утеплитель и гидроизоляция.

Если в ваши планы не входит проведение трудоемких работ со стяжкой, то лучше всего отдать предпочтение пленочным теплым полам.

Перед укладкой пленки этого пола достаточно положить на основание вспененный полиэтилен  с поверхностью покрытой фольгой.

Плюсы и минусы саморегулирующего кабеля

Планируя монтаж тёплого пола с саморегулирующими свойствами, следует помнить, что цена проводника высокая, значительно выше цены обычного провода. Однако, при правильно составленном проекте, такое устройство обойдётся дороже процентов на 40, не больше. Несмотря на это, система считается выгодной, так как более экономична, а затраты на монтаж быстро окупятся.

Основные достоинства саморегулирующихся тёплых полов:

1. Высокая надёжность, в отличие от полов с резистивным шнуром. Этот провод не перегревается, поэтому вероятность возгорания или выхода из строя мала.
2. Нагревательный контур не ограничен определённой длиной, что позволяет укладывать его на любой площади, даже менее метра, это не возможно с обычным проводом.
3. Несложный монтаж, при этом используются простейшие регуляторы.
4. Возможность применять в помещениях, где запрещено использование взрывоопасных приборов.
5. Экономия электроэнергии, так как производится нагрев только холодных участков.
6. Независимость удельной мощности от длины.
7. Неточности при монтаже не влияют на качество работы пола, и даже перехлёсты не приводят к перегреву.

Стоит сказать, что саморегулирующиеся полы имеют и минусы:

• высокая цена;
• не способны прогревать помещение полностью, а лишь поверхность пола;
• возможность укладки только в стяжку не меньше 35 мм;
• периодический износ тепловыделяющей матрицы;
• срок эксплуатации всего 10 лет;
• стартовые токи такого кабеля высокие, особенно при наличии больших холодных участков, поэтому возникает необходимость в защитных автоматах класса С.

Расчет материала

Необходимая удельная мощность кабеля вычисляется с учетом площади пола, которая будет покрыта нагревательной системой. Перед приобретением материалов необходимо сделать расчет площади обогрева и мощности кабеля. Все измерения можно сделать при помощи компьютерных программ или воспользоваться услугами продавца-консультанта в магазине. Самостоятельно можно рассчитать длину кабеля, умножив площадь обогреваемой поверхности на выбранную удельную мощность и разделив полученное на мощность кабеля.

В зависимости от характеристики помещения потребляемая мощность электрического пола может составлять от 100 до 180 ватт/м². Сухое, обогреваемое помещение, отапливаемое еще одним источником, потребует до 120 ватт/м². При повышенной влажности, например, в ванной комнате, используется мощность до 150 ватт/м². На балконе, лоджии или в неотапливаемой комнате мощность может достигать 180 ватт/м². Подогрев пола под плитку может быть основным источником тепла, это влияет на удельную мощность обогреваемого помещения.

Шаг укладки кабеля высчитывается так: необходимую удельную мощность обогрева умножают на 100 и делят на мощность кабеля. Расчеты производятся таким образом, чтобы впоследствии не резать кабель (это категорически запрещено). При использовании одножильного провода нужно учесть, что его конец должен вернуться к началу монтажа, тем самым увеличивается его длина. Для укладки нагревательных матов шаг кабеля не требует расчетов. Мощности системы рассчитываются по площади обогрева.

Примеры подключения терморегулятора теплого пола – пошагово

Перед тем как самостоятельно подключить теплый пол к терморегулятору, надо разобраться в самом процессе, чтобы не наделать ошибок. Неправильное подключение может привести порче купленной системы отопления.

Отличия в подключении термостата от вида кабеля

Кабельный теплый пол на рынке представлен двумя видами нагревательного кабеля: одножильный и двужильный. Отличаются они не только количеством нагревательных жил, но и силой электромагнитного поля, которое проводники излучают. У первого оно сильнее, чем у второго. Поэтому одножильные модели в жилых помещениях не укладывают.

Подключение к термостату двужильного кабеля

Этот нагревательный элемент подключается к терморегулятору двумя своими жилами, которые торчат с одной стороны. Точнее, к 3 и 4 клеммам. К третьей подсоединяется токоведущий провод коричневого цвета – это фаза. К четвертой проводится подсоединение синего провода – это ноль.

Подключение к регулятору температуры двужильного кабеля

Одножильного кабеля

Здесь необходимо понимать, что одножильный кабель называется так потому, что в его оплетке находится одна нагревательная жила. Чтобы в ней проходил электрический ток, нужно один конец соединить с фазой, противоположный с нулем. То есть оба конца кабеля подключаются к термостату. Один к клемме номер «3», другой к клемме «4».

Подключение одножильного нагревательного кабеля

Подключение терморегулятора к плёночному «теплому полу»

Здесь используется та же схема без каких-либо дополнений и изменений. Просто необходимо понимать, что инфракрасный теплый пол – это чаще несколько элементов, которые могут быть разложены на полу в разном порядке. Поэтому их нужно правильно соединить между собой, чтобы создать последовательную электрическую цепь. И уже от общей цепи вывести двухжильный кабель, концы которого подключаются к термостату.

И еще один момент. Для температурного датчика нет необходимости в полу делать штробу. Чтобы он не мешал напольному покрытию его укладывают в канавку, которую делают в теплоизоляционном слое. При этом сам датчик должен располагаться на участке карбоновых нагревателей.

Схема подключение ИК теплого пола к термостату

Тестовое подключение терморегулятора RTC 70.26

Термостаты, они же терморезисторы, марки RTC 70.26 – самые распространенные и часто используемые в системе отопления теплых полов. В этой конструкции семь входных клемм, о подключении которых было описано выше. Пятая клемма без зажима, то есть она не используется. Прибор имеет двойную изоляцию, о чем производитель сообщает, установив на задней панели метку – квадрат в квадрате.

Всегда рекомендуется проверять товар, купленный в магазине. В этом плане терморегулятор не исключение. Тестировать его можно, используя обычную лампочку, вкрученную в обычный патрон, к которому подсоединены два проводка. Понадобится также двухжильный провод с вилкой на конце и термодатчик. Лампочка будет выполнять функции нагрузки. То есть подключить надо к клеммам 3-4. Вилку к клеммам 1-2, датчик к 6-7.

На панели регулятора выставляется минимальная температура. Вилка вставляется в розетку. Термостат включается. Теперь нужно поднимать настройку температуры до комнатной. Если лампочка включилась, значит, терморегулятор работает исправно. На видео ниже такое тестирование показано:

Схема подключения терморегулятора для водяного теплого пола

В системах водяных теплых полов терморегуляторы устанавливаются обязательно. Производители сегодня предлагают разные модели, одна из часто используемых – термоголовка с выносным или встроенным датчиком. Первый отслеживает температуру теплоносителя, второй воздуха. Существуют комбинированные модели.

Терморегулятор может воздействовать на два прибора отопления:

• циркуляционный насос;
• трехходовый клапан.

У первого при перегревании он снижает обороты вращения крыльчатки, с помощью второго уменьшает подачу теплоносителя. Для закрытия клапана используется сервопривод, который монтируется на клапан, установленный на обратном контуре системы отопления. То есть к терморегулятору от сервопривода прокладывается двухжильный кабель – это будет нагрузка. Во всем остальном схема подключение та же.

Схема подключение термостата с сервоприводом

Разные системы теплого пола требуют наличия регулятора температуры. Последние на рынке представлены широко, поэтому частично отличаются схемы подключения. Но общая схема практически одинакова.

Подключение теплого пола без использования терморегулятора

Подключить полы к электричеству без применения терморегулятора теоретически возможно, но это решение неоправданно по нескольким причинам:

• Риск перегрева системы – отсутствует контроль за изменениями температуры греющей пленки, которая нагревается до максимума рабочей температуры, а это не менее 60 °C. Напольное покрытие, независимо от вида, становится аккумулятором тепла и повышает температуру греющих элементов дополнительно на 10-15 градусов.
• Непрерывная работа под воздействием высоких температур сокращает срок службы изделия и приводит к его поломке;
• Необходимость постоянного контроля – для предотвращения проблем, описанных выше, теплый пол придется включать и отключать вручную, что не обеспечивает его комфортную эксплуатацию;
• Увеличение расхода электроэнергии – постоянно работающая система приводит к дополнительным нагрузкам в электросети и неоправданному расходу электричества;
• Дискомфорт в использовании – связан с нагревом используемого покрытия пола. К примеру, плитка обладает низкой теплопроводностью. Её поверхность может нагреваться до максимально возможных показателей температуры, предусмотренных характеристиками системы;
• Перегрев напольного покрытия – влечет за собой дополнительные расходы на ремонт, так как в процессе использования рассыхаются элементы ламината и паркетной доски, происходит выцветание и коробление линолеума. Ковролин выделяет летучие токсичные вещества, плиточный клей разрушается от перепадов температуры.

Каким образом правильно подключить регулятор теплого пола

Подключение регулятора температуры теплого пола не требует специального образования и каких-либо особых навыков.

Это вполне можно сделать самостоятельно, если у Вас есть минимум знаний по электрической части и придерживаясь определенной последовательности действий. В первую очередь нужно выбрать и приобрести сам прибор. Затем его необходимо подготовить к подключению.

Для начала нужно осмотреть устройство, чтобы визуально исключить возможность поломок и повреждений.

Затем в соответствии с перечнем, который предоставляется производителем, необходимо проверить наличие всех перечисленных в нем составляющих. Затем проверяется надежность средств для укрепления аппарата и правильность соединения термопары. Только после этого можно приступать непосредственно к подключению терморегулятора.

Схема подключения регулятора температуры теплого пола изображена либо в инструкции по эксплуатации, либо на корпусе самого термостата. Изучив ее, вполне можно подключить устройство самостоятельно. Любой из видов терморегуляторов теплого пола имеет специальные колодки для подключения проводов, каждая из которых выполняет определенные функции:

ВАЖНО!!! Все работы по подключению и настройке терморегулятора теплого пола нужно производить предварительно отключив напряжение. Последним этапом является проверка того, правильно ли функционирует устройство

Для этого необходимо придерживаться следующей последовательности действий:

Последним этапом является проверка того, правильно ли функционирует устройство. Для этого необходимо придерживаться следующей последовательности действий:

Если необходимо уменьшить желаемую температуру, нужно повернуть реле на выбранную позицию и при этом подача электроэнергии должна прекратиться, что свидетельствует о том, что прибор функционирует правильно.

Если, при увеличении температуры, нет напряжения в контактах № 3 и № 4, то нужно проверить работу температурного датчика теплого пола. Для этого с помощью специального прибора можно измерить сопротивление в проводах и сравнить их с паспортными данными. Если параметры не совпадают, то можно потребовать замену датчика температуры теплого пола.

Если Вы приобрели программируемый датчик, то сообщение о возможной неисправности высветится на его панели.

Существует еще один метод проверки правильности работы терморегулятора теплого пола. Для этого можно подключить систему подогрева напрямую. Чтобы это сделать, нужно при отключенном напряжении подсоединить контакт № 4 к контакту № 1, а контакт № 3 к контакту № 2 и подать напряжение в сеть, подождав примерно пол часа, попробуйте пол, если он нагрелся, значит причина дефекта — в самом регуляторе температуры теплого пола.

Преимущества подогреваемого пола

Электрические полы сегодня устанавливаются в квартирах и частных домах. В недавнем прошлом использовались подогреваемые конструкции преимущественно в ванных комнатах или санузлах. С ростом их популярности и развитием новых технологий возможности использования расширились. Сегодня их укладывают в жилых комнатах, гаражных строениях и общественных помещениях, что во многом обусловлено преимуществами конструкций.

В число достоинств такого вида полов входит:

• универсальность использования, возможность установки в небольших помещениях и строениях специфического назначения;
• оптимальное соотношение цены и полученного результата;
• простота укладки и запуска в эксплуатацию;
• равномерность прогревания поверхности пола;
• легкость управления и возможность саморегулирования.

В конструкцию электрических моделей входит низкотемпературный нагреватель, способный поддерживать постоянный уровень от 30 до 35 C. Равномерное распределение тепла позволяет обеспечивать комфортное состояние в помещении. Недостатком теплых полов некоторые считают непродолжительный срок службы, который составляет 15 лет.

Монтаж терморегулятор и датчика температуры

Регулятор тепла устанавливается в предназначенном для него
месте. Провод, который будет соединять регулятор и кабель укладывает в гофру. В
свою очередь, гофра помещается в трубу и доводится до места расположения
датчика. Датчик устанавливается на расстоянии 300-400 мм. от края стены между
витками кабеля. Это дает возможность адекватно замерять температуру системы.

Гофру следует уложить без перегибов (особенно актуально это
в районе плинтуса), а край, упирающийся в систему заизолировать герметиком, во
избежание попадания раствора стяжки.

Датчик температуры тоже размещается в гофре. Такое место его
установки оправдано тем, что существенно повышает ремонтопригодность этого
прибора.

Подводка кабелей электрического теплого полаСхема подключения терморегулятора к теплому полу электрическому
