Устройство фасада из керамогранита – технология отделки и монтажа

Варианты облицовки фасадов керамогранитом

Монтаж керамогранита производится двумя способами. Первый состоит в креплении плит на клей. При применении второго способа создается вентилируемый фасад из керамогранита.

Технология крепления керамогранита с использованием клеевых составов на внешние стены здания схожа с той, которая применяется при внутренней отделке помещений. Необходимо серьезно подойти к выбору клея, ведь он должен быть устойчивым к особенностям климатических условий, температурам — как высоким, так и низким, а также влаги. Такой способ чаще всего используется как отделка цокольных этажей. При этом предъявляются высокие требования к качеству поверхности стен — они должны быть сухими, ровными.

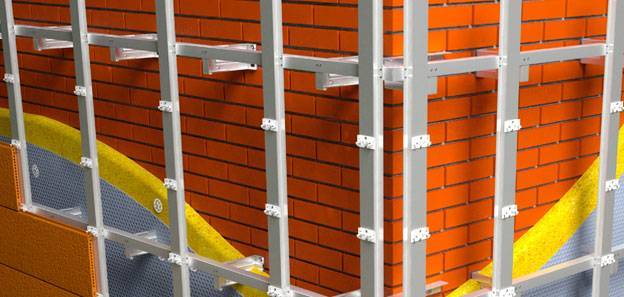

Вентилируемый фасад из керамогранита применяется для облицовки внешних стен здания. Он выполняет не только декоративную и защитную функции, но и обеспечивает дополнительное утепление. Устройство вентфасада включает в себя использование специальной системы держателей.

Сначала крепятся кронштейны, а затем выполняется монтаж утеплителя и ветрозащитной мембраны. Последняя не является обязательным элементом только в том случае, если в качестве утеплителя используются кашированные минераловатные плиты. Технология вентфасада предусматривает необходимость оставлять между утеплителем и керамогранитом зазор в 40-60 мм, требуемого для циркуляции воздушных потоков.

Важно знать

При монтаже системы с применением керамогранита в качестве облицовки, многие монтажники предпочитают использовать именно оцинкованные, горизонтально-вертикальные системы, так как  по такой системе проще выставлять плитку.

Конструкция вентфасада состоит из каркаса, который крепится к поверхности стен. Для офисных зданий и многоэтажных домов в качестве каркаса используют металлические профили, а вот для деревянных домов зачастую применяют обрешетку из бруса. На каркас к ранее установленным кронштейнам с помощью кляммеров крепятся плиты керамогранита двумя способами: видимым (открытым), при котором фиксаторы выступают за края керамогранитных плит, и скрытым — система крепежных элементов не видна за плитами.

Устройство вентфасада не представляет сложности, поэтому осуществить его монтаж можно самостоятельно. Тем не менее, конструкция будет прочнее, если ее создание будет проходить под контролем специалиста.

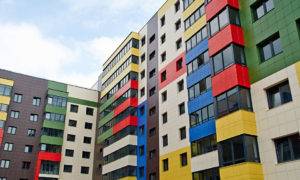

Отделка керамогранитом придаст фасаду зданию современный архитектурный облик, позволит визуально увеличить его размеры. Несмотря на дороговизну материала (600-1200р за м2.), существенные затраты на его монтаж, керамический гранит вместе с тем позволяет значительно сократить расходы на обслуживание здания, поскольку обеспечивает высокую тепло-, шумоизоляцию и является одним из самых долговечных отделочных материалов а так же за счет утепления фасада происходит экономия на обогреве помещения, то есть такой фасад является энергосберегающим.

Кроме того, отделка фасадов из керамогранитных  плит обладает высокими износоустойчивыми и антивандальными свойствами.

Оформляем колористический паспорт

В соответствии с законодательством г. Москвы оформление колористического паспорта является обязательным требованием при облицовке здания вентфасадом.

Также без колорпаспорта не удасться открыть ордер ОАТИ на организацию строительных площадок..

Основным нормативом, регламентирующим требования, порядок и сроки оформления колористического паспорта является Постановление Правительства Москвы №114-ПП от 28.03.2012 «О колористических решениях фасадов зданий, строений, сооружений в городе Москве», а также Постановление Правительства Москвы №1019-ПП от 08.08.2019 «О внесении изменений в ПП №114-ПП от 28.03.2012».

От вас нам потребуется электронные копии следующих документов:

  1. Доверенность, выданная на имя Исполнителя и ее сотрудников от собственника здания;
  2. Свидетельство о государственной регистрации права собственности на здание и (или) выписку из ЕГРН о правообладателе здания;
  3. Поэтажные планы (не должны содержать контуров фасадных линий, отраженных красным цветом) и экспликации БТИ , выписка из технического паспорта, отражающие состояние здания на момент оказания услуг и сроком давности не более 1 года;

Мы разрабатываем проект колористического решения фасадов здания в составе:

  • Пояснительная записка;
  • Ортогональные чертежи фасадов объекта;
  • Графическое обоснование проекта колористического решения;
  • Раздел об обеспечении сохранности объекта культурного наследия (при необходимости);
  • Заключение экспертной организации (при необходимости).

Разработка проекта колористического решения – 15 рабочих дней.

Получение в Москомархитектуре паспорта колористического решения здания – 17 рабочих дней.

По результатам оказания услуги Вы получаете электронную копию утвержденного паспорта колористического решения (оригинал документа Москомархитектура Заявителю не выдает).

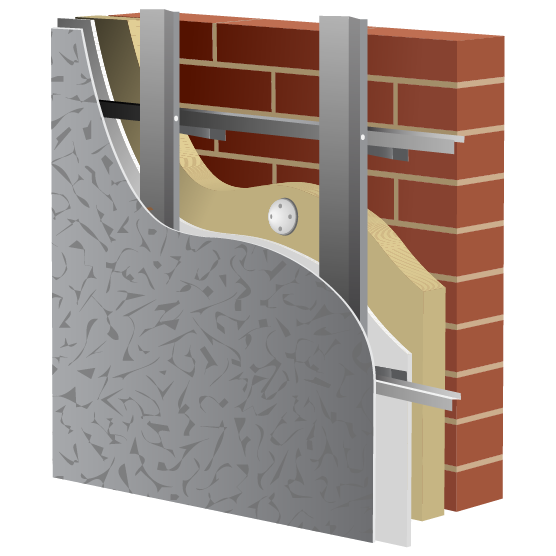

Схема вентилируемого фасада

Приведу общую схему вентилируемого фасада, рисунок 1 (на примере утепленного вентилируемого фасада с деревянной обрешеткой).

На рисунке фигурируют первая и вторая обрешетки. Это условное, принятое в этой статье название. Это название не зависит от материала обрешетки. Первая обрешетка, это та, что крепится к стене, вторая обрешетка — крепится к первой и на вторую обрешетку крепится облицовка. Первая обрешетка может еще называться «основной».

Опишу, какие варианты рассмотрим и (кратко) когда применяется тот или иной вариант.

  • Устройство вентилируемого фасада с деревянной обрешеткой, для неутепленного фасада;
  • Устройство вентилируемого фасада с деревянной обрешеткой, для утепленного фасада с толщиной утеплителя 50 мм;
  • Устройство вентилируемого фасада с деревянной обрешеткой, для утепленного фасада с толщиной утеплителя 100 мм (несмотря на Примечание, ниже, ее редко, но выполняют).

Примечание по деревянной обрешетке

Деревянная обрешетка, преимущественно, применяется для деревянных обшивок, типа ОСБ, блокхаус, доска

Важно отметить такой момент. Несмотря на то, что в интернет – источниках вариант полностью деревянной обрешетки приводится очень часто, и устройство ее простое, важно понимать, что устройство полностью деревянной обрешетки целесообразно для вентилируемого фасада без утеплителя и (иногда) для вентилируемого фасада с утеплителем, если утеплителя не более 50 мм. Объясню, почему

Объясню, почему.

1. Если утеплителя нужно 100 мм, то основная (первая) обрешетка должна быть с сечением 100х50 мм. И потом еще и вторая обрешетка (для крепления мембраны и организации вентиляционного зазора), с сечением 30х40 мм. Это означает, что при шаге обрешетки 60 см, расход древесины на один этаж будет такой же, как для строительства каркасного дома той же площади.  А, как правило, хозяева рассчитывают на более экономичный вариант, применяют недорогую отделку, типа ПВХ сайдинга, а закупка древесины на обрешетку сведет всю экономию на нет.

2. Полностью сухое дерево берут редко (его тяжелее найти и оно дороже). Брус 100х50 мм, если его взять не полностью сухим, будет сильно вести. И при этом, этот брус достаточно мощный (по своему сечению), чтобы «покрутить» вместе с собой и саму облицовку (популярный для такой конструкции ПВХ сайдинг покрутит точно). Кроме деревянной обрешетки в статье будут рассмотрены:

  • Комбинированная (первая металлическая, вторая деревянная) обрешетка для неутепленного вентилируемого фасада и неровной несущей стены.
  • Комбинированная (первая металлическая, вторая деревянная) обрешетка для утепленного вентилируемого фасада и неровной несущей стены, при толщине утеплителя 50 мм.
  • Металлическая обрешетка. Для ровной и неровной стены, для неутепленного вентилируемого фасада.
  • Металлическая обрешетка для утепленного вентилируемого фасада, при толщине утеплителя 50 мм.
  • Комбинированная обрешетка из самодельного крепежного элемента и деревянного бруска для утепленного вентилируемого фасада при толщине утеплителя 100 мм.
  • Устройство металлической обрешетки для утепленного вентилируемого фасада, если утеплителя 100 мм.

По каждому из девяти вариантов обрешетки, перечисленных выше, будут рассмотрены такие моменты по устройству:

  • из чего выполнена первая и вторая обрешетки в каждом конкретном случае;
  • как первая обрешетка закрепляется к стене;
  • как вторая обрешетка закрепляется к первой;
  • как крепится утеплитель (если он есть);
  • как крепится супердиффузионная мембрана (если она есть);
  • за счет чего образуется вентиляционный зазор в каждом конкретном случае.

Примечание. В данной статье я сознательно не привожу  подробности крепежа облицовки к второй обрешетке. Дело в том, что крепеж сильно разнится в зависимости от материала облицовки. И по каждому виду (по ОСБ, сайдингу и тд) можно делать отдельную статью с подробностями монтажа.

Технология монтажа вентилируемого фасада из керамогранита

Организация предварительных работ

Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.

При организации работ по монтажу вентилируемого фасада из керамогранита следует:

  • указать границы опасной зоны – 3 метра от стен здания;
  • на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
  • в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.

Этапы монтажа вентилируемых фасадов

Можно выделить следующие этапы монтажных работ:

  1. Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
  2. Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
  3. Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:
  • с помощью перфоратора сверлятся отверстия в стенах;
  • в них укладываются паронитовые прокладки;
  • производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).

Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита

Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.

  1. После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
  2. Далее необходимо установить вертикальные направляющие профили:
  • в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
  • согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.
  1. Монтаж облицовки вентилируемого фасада осуществляется следующим образом:

установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;

монтирование облицовочной керамогранитной плитки.

Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:

  • монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
  • бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.

Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.

Как правильно выбрать керамогранит?

При выборе керамогранитных плит для вентилируемого фасада учитываются следующие нюансы:

Общий объем плит керамогранита должен быть на 10% больше, чем площадь стен здания, которые будут облицовываться;

Размер плиты. Наиболее распространены варианты 300х300 см, 400х400 и 600х600 мм. Плиты размером 600х600 позволяют внешне придать зданию больший размер, а также снижают количество швов. Плиты меньших габаритов характеризуются малым весом, поэтому их легче монтировать.

Выбрать керамогранит можно по фактуре, которая может быть:

  • Матовая. Плиты характеризуются минимальной стоимостью, они не подвергаются шлифовке и полировке. Материалу свойственны повышенная прочность и твердость;
  • Полированная. Поверхность плит – гладкая и блестящая, благодаря чему она отлично отражает свет;
  • Недополированная. Плиты полируются не полностью, их уровень зеркальности находится в пределах 20 процентов;
  • Шлифованная. Для обработки керамогранита применяются грубые абразивные материалы;
  • Рустикальная. Плиты проходят процедуру искусственного состаривания, в результате чего фасад приобретает уникальный дизайн.

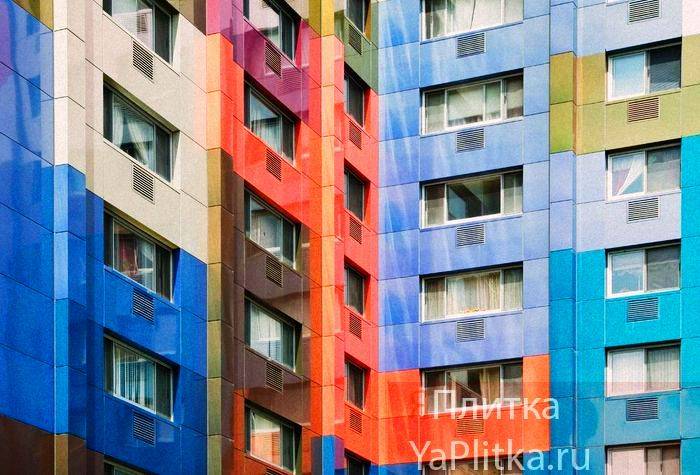

Выбор цветового исполнения керамогранитных плит практически неограничен, что позволяет воплотить любое дизайнерское решение.

Все расцветки керамогранита

Как рассчитать количество керамогранита для вентилируемого фасада?

Оптимальный вариант – приобретение облицовочного материала с 10-15% запасом. Показатель определяется разновидностью шва, который будет выбран при монтаже керамогранита, а также углом укладки плитки относительно основных плоскостей. Потери могут возникнуть в случае многократного сверления и резки материала. Рекомендуется оставлять ремонтный запас 1-2%, так как есть вероятность боя керамогранита.

Виды кляммеров

  • Кляммер рядовой (основной кляймер) для керамогранита толщиной 8-10 мм., с 4 усами, из нержавеющей или оцинкованной стали. Толщина металла 1 мм., 1,2 мм.
  • Кляммер стартовый для керамогранита толщиной 8-10 мм., с 2 усами, расположенными по горизонтали, из оцинкованной или нержавеющей стали. Толщина металла 1 мм., 1,2 мм.
  • Кляммер угловой под керамогранит толщиной 8-10 мм., с 2 усами, расположенными по вертикали, из оцинкованной или нержавеющей стали. Толщина металла 1 мм., 1,2 мм.

Цены на кляммеры

Мы предлагаем лучшие цены на кляммеры и навесные фасадные системы собственного производства. Всегда в наличии кляммеры из оцинкованной и нержавеющей стали на нашем складе.

Также у наших специалистов Вы можете заказать БЕСПЛАТНЫЙ расчет вашего фасада по телефону +7(495)989-18-04 или скачать готовые расчеты фасада.

Монтаж кляммеров

Рядовой кляммер для керамогранита

Кляймер рядовой имеет 4 закрепляющих плитку уса и 6 отверстий для крепления к фасаду. Как правило рядовые кляймеры крепятся к профилю на 4 заклепки из коррозийностойкой стали. Отверстие для крепления имеет диаметр под вытяжную заклепку 4*8 мм.

Угловой и стартовый кляммеры

Крепятся кляммеры к вертикальному несущему профилю при помощи заклепок из коррозийностойкой стали размером 4*8 мм. Они имеют специальные отверстия для заклепок, а также прижимные усики, которые специально сделаны для более плотного крепления керамогранита к профилю.

В горизонтально-вертикальной фасадной системе , а также в межэтажной металлической конструкции, кляймеры крепятся непосредственно к основной вертикальной направляющей, то есть к П-образному профилю.

В вертикальной фасадной системе основой направляющей является Т-образный профиль, поэтому кляммеры монтируются на Т-образный профиль. Все преимущества облицовки зданий подробно описано в статье вентилируемые фасады.

При монтаже керамогранита видимым способом, то есть на кляммеры — есть очень большое преимущество. Такой способ монтажа считается наиболее безопасным, а также, можно сказать — антивандальным. Даже если керамогранит на фасаде был разбит или испачкан в процессе эксплуатации фасада, его можно без проблем, достаточно легко заменить.

Купить кляммеры для керамогранита

У нас Вы всегда можете купить любое количество кляммеров рядовых, стартовых и угловых или заказать по специальной цене нужные фасадные элементы. Мы всегда предлагаем низкие цены на кляммеры.

Все профили для фасадных систем, металлические кронштейны, кляймеры, направляющие, планки, декоративные элементы из оцинкованной стали и огрунтованные (окрашенные) всегда в наличии на нашем складе в большом количестве.

Подробнее узнать информацию по наличию и срокам отгрузки, а также цены на отдельные позиции или запросить полный прайс-лист Вы можете у наших менеджеров по телефонам: +7(495)989-18-04-многоканальный, 8(800)775-03-60.

Облицовка

Выбор облицовочных материалов для вентилируемых фасадов очень разнообразен. Различны и системы крепления финишных материалов. Ниже перечислены основные популярные типы и способы их крепежа.

Керамогранитные плиты с видимым креплением

  • Монтирование осуществляется снизу вверх;
  • плита располагается согласно тому как выполнялось проектирование, от геодезической точки или угла;
  • выполняется разметка расположения кляммеров;
  • примыкание кляймеров к обрешётке выполняется с помощью заклёпок;
  • плитка устанавливается на стартовые кляймеры, а фиксируется рядовыми;
  • последующие ряды монтируются таким же образом.

Металлокомпозитные кассеты со скрытым креплением

  • Монтаж начинается снизу, движется вверх;
  • на направляющие в узлы крепления кассет, устанавливаются специальные салазки, удерживающиеся винтами;
  • верхний край кассеты фиксируется заклёпками.

Керамогранитные плиты на аграфах со скрытым креплением

  • Монтаж начинается снизу, движется вверх;
  • к вертикальной направляющей фиксируется горизонтальная, узел соединения выполняется заклёпками;
  • к плитам, с внутренней стороны с помощью распорного анкера типа Кейл крепятся аграфы, при помощи которых происходит крепление к горизонтальным направляющим.

Натурально-гранитные и агломератно-гранитные плиты со скрытым креплением

  • Монтаж начинается снизу, движется вверх;
  • стартовые кляммеры устанавливаются на вертикальной направляющей;
  • затем, на них вывешиваются облицовочные плиты (фиксация осуществляется за счёт пропилов сделанных на торце плиты);
  • кляммером, вставленным в верхний пропил камня закрепляется на стене.

Как правило, для крепления тяжелых материалов, используют цельные направляющие, такая конструкция будет более устойчива к физическим воздействиям.

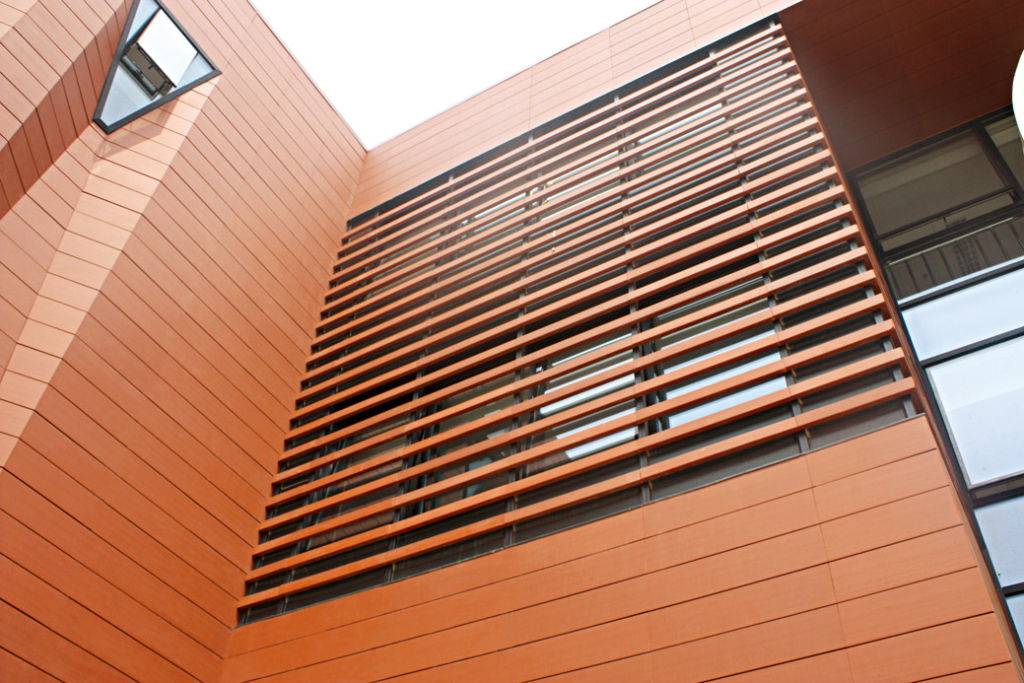

Керамические плиты (терракота) со скрытым креплением

  • Монтаж начинается снизу, движется вверх;
  • кляммеры закрепляются на вертикальной направляющей;
  • плита монтируется на них;
  • наверху, выполняются узлы фиксации, с помощью кляммера.

Фиброцементные, асбестоцементные панели

Монтаж начинается от угла, со второго вертикального ряда. Узлы крепления панели осуществляются заклёпками или саморезами, через размеченные о просверленные своими руками отверстия. При необходимости, края и углы подрезаются самостоятельно. Работы осуществляются следующим образом:

  • Уровнем размечается нижняя граница первого ряда;
  • с помощью заклёпок монтируется планка горизонтального шва;
  • на направляющую устанавливается уплотнитель, фиксируется он на заклёпках;
  • плита устанавливается в намеченное положение и фиксируется методом указанным в проекте.

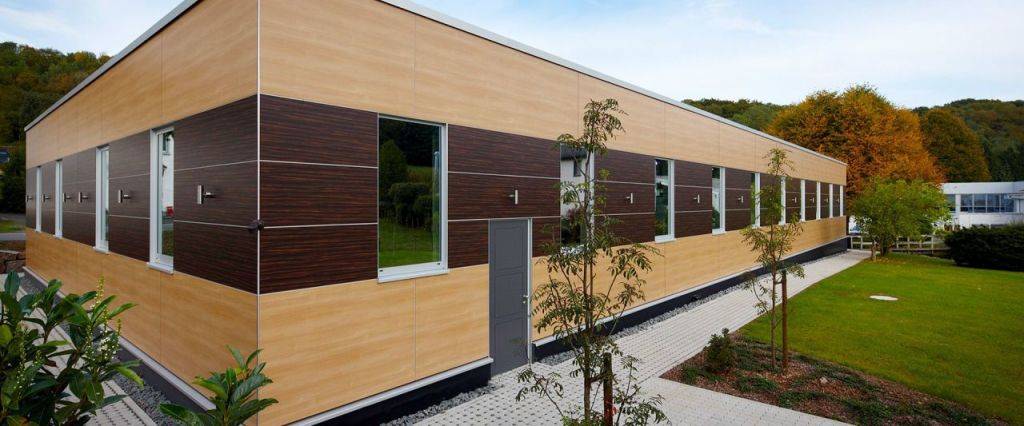

HPL-панели, фасадные панели из минеральной (каменной) плиты с видимым креплением

  • Монтаж начинается от угла здания, со второго вертикального ряда. Отверстия для креплений сверлятся своими руками на месте, края и углы подрезаются тоже самостоятельно (если это требуется). Узлы фиксации выполняются заклёпками или саморезами.
  • плита устанавливается на заранее отмеченное уровнем или нивелиром место;
  • фиксация осуществляется указанным в проекте способом.

HPL-панели со скрытым креплением

  • Монтаж начинается снизу, движется вверх;
  • к вертикальным направляющим фиксируются горизонтальные (соединение происходит на заклёпках);
  • на внутреннюю сторону панели анкерами или винтами крепятся аграфы;
  • с их помощью панели вывешиваются на поверхность и закрепляются на ней.

Выбор фасадного керамогранита

Керамогранит представляет собой искусственный материал, имитирующий натуральный полированный камень. Обладает большой прочностью и высокими эстетическими качествами. Изготавливается из порошкообразного состава, включающего каолиновую и шамотную глину, кварцевый песок, полевые шпаты и пигментирующие добавки.

По своим внешним данным и физическим свойствам материал практически не уступает натуральному шлифованному граниту. Но при этом гораздо дешевле и проще в изготовлении.

Рекомендуем ознакомиться:  Вентиляция в ванной комнате и туалете

Керамический гранит обладает следующими достоинствами:

  • Имеет водоотталкивающие свойства. Погруженный в воду керамогранит способен впитать в себя влаги лишь 1/2000 часть от собственной массы. Для сравнения — натуральный гранит впитывает не менее 5% воды, благодаря наличию микротрещин и пор.
  • Морозостойкость керамогранита значительно выше, так как в его внутренних полостях не содержится замерзающей воды, разрушающей его структуру.
  • Керамогранит обладает стойкостью к действию агрессивных химических веществ.
  • Представлен широким диапазоном цветовых решений и типоразмеров.
  • Материал имеет высокую прочность на удар и изгиб.
  • Устойчив к резким перепадам температур и воздействию ультрафиолетового излучения.

При выборе фасадного керамогранита, следует учесть, что на отечественном строительном рынке данный материал представлен в нескольких разновидностях.

По внешней структуре он бывает:

  • С глазурованной глянцевой поверхностью. Не обладает высокой устойчивостью к истиранию и царапинам, но по своей стоимости один из наиболее доступных вариантов для облицовочных работ.
  • Полированный. Обладает глянцевой поверхностью, получаемой в результате полировки плит на станках. Устойчив к внешним воздействия.
  • Структурированный. Поверхность таких плит имитирует структуру натурального неполированного камня.
  • Матовый. Гладкая неполированная разновидность керамогранита, самая недорогая модификация из всех представленных на строительном рынке.

При выборе фасадной плитки из гранитной керамики, необходимо обратить особое внимание на такие аспекты:

  • Цветовая совместимость отделочного материала с общей цветовой гаммой здания и окружающих построек.
  • Сочетание двух-трёх разновидностей керамогранита, отличающихся между собой оттенками или структурой, позволяют придать фасаду индивидуальный внешний дизайн.
  • При отделке больших площадей стен крупногабаритных зданий, лучше брать крупные плитки, размером 60 на 60 см. Издалека они создают визуальный эффект монолитной гранитной стены.
  • Для облицовки небольших одноэтажных зданий лучше подходит мелкая плитка, 30 на 30 см. С её помощью удобнее выполнять отделку мелких архитектурных элементов, и смотрится он на небольших площадях более выигрышно.

Среди фирм, поставляющих продукцию на российский рынок строительных материалов, имеются как отечественные, так и иностранные производственные компании. Их продукция отличается уровнем качества и стоимостью. Как правило, между этими критериями имеется прямая зависимость — чем солиднее фирма, тем дороже ее продукция.

Монтаж керамогранитный плитки

Схема монтажа керамогранитных плит

Монтаж керамогранитной фасадной плитки может быть осуществлен двумя способами: при помощи специального клея для плитки либо согласно технологии  вентилируемого фасада. В последнем случае перед монтажом плитки следует возвести каркас из металлического профиля. Для этого к стенам здания по периметру крепятся специальные консоли, на которые впоследствии монтируются направляющие из металлического профиля.

Чтобы установить консоли правильно, нужно предварительно нанести на стену разметку с таким расчетом, чтобы плитка ложилась точно посередине направляющих профилей со всех сторон.

После того как каркас вентилируемого фасада будет полностью собран, можно приступать к монтажу керамогранитных плиток (Рекомендуем изучить материал о способах облицовки фасада керамогранитом в дополнение к данной статье). Для этого понадобятся специальные кляммеры, надежно крепящиеся к направляющим каркаса благодаря специальным заклепкам, располагающимся на поверхности кляммера с двух сторон.

Керамогранитные плиты крепятся при помощи кляммеров

При фиксации плитки кляммерами, не стоит прижимать фиксаторы «до упора» — необходимо оставлять небольшой зазор 0,1 — 0,2 см. При этом нужно придерживаться следующего правила: ширина «шва», образующегося между двумя соседними керамогранитными плитками, должна быть не менее 0,4 — 0,5 см.

Размерные характеристики различных сортов фасадной керамогранитной плитки могут существенно различаться. Плитка может иметь прямоугольную либо квадратную форму. Самый распространенный вариант «квадратов» — это плитка размером 60 на 60 см.

Существенно разнится и внешнее исполнение керамогранитной плитки. Одним из самых популярных вариантов исполнения является плитка с имитацией натурального камня.

Оригинально и дорого смотрится напольная керамогранитная плитка. Существуют также различные варианты плитки, предназначенной для использования внутри помещения, к примеру, для обрамления каминной зоны. Эти виды керамогранитной плитки монтируются на цементную стяжку при помощи специального клея и шпателя с мелкими зубчиками.

Для того чтобы обеспечить правильную геометрию межплиточного пространства, между соседними плитками кладут разграничительные крестики из пластика. Обычно расстояние между соседними плитками составляет 0,3 — 0,4 см.

Подробное видео о монтаже керамогранитной плитки

Напольную плитку можно монтировать на «теплый пол» в частных домах. Чаще ее используют в общественных помещениях, где ежедневно бывает большое количество людей. Плитка отлично справляется с нагрузкой, оказываемой постоянным давлением – она не склонна к истиранию и деформации.

Для того чтобы разрезать керамогранитную плитку, не следует использовать ручной плиткорез. Желательно пользоваться болгаркой, оборудованной алмазным диском либо электрическим плиткорезом.

Для резки керамогранитной плитки используют инструменты с алмазным покрытием

Резать керамогранитную плитку достаточно проблематично, поэтому при укладке следует избегать ситуаций, когда требуется узкая полоска шириной в 10-20 миллиметров. Поэтому все расчеты лучше делать сразу, а, в случае необходимости, нужно подрезать самую первую плитку, чтобы последняя плитка в ряду имела ширину не менее 50 миллиметров.

К выбору плитки нужно подходить с ответственностью

В первую очередь обратите внимание на геометрию плитки: она должна быть абсолютно ровной и плоской. Между двумя плитками, положенными друг на друга, не должно быть ни малейшего зазора. Чтобы проверить диагональ изделий, приложите две панели друг к другу изнаночной стороной и поставьте их на торец.  Если видим полное совпадение двух углов, без возникновения выступов – изделия можно считать качественными.

Чтобы проверить диагональ изделий, приложите две панели друг к другу изнаночной стороной и поставьте их на торец.  Если видим полное совпадение двух углов, без возникновения выступов – изделия можно считать качественными.

Большое количество сортов керамогранитной плитки производится сегодня в Поднебесной. Не стоит думать, что китайские производители делают некачественный продукт – это мнение является широко тиражированным в России заблуждением. На самом деле еще во времена СССР китайская керамика считалась намного более качественной, нежели большинство отечественных аналогов. Сегодня ситуация мало чем изменилась – китайский продукт считается одним из самых лучших на мировом рынке. Удачи вам в выборе плитки и монтажных работах!

Фасад дома отделан керамогранитной плиткой

Оцените материал
Рейтинг: 3 из 5    Голосов: 1    Просмотров: 13350

Порядок монтажа вентилируемого фасада с отделкой керамогранитом

Если речь про реконструкцию здания, то на подготовительном этапе со стены удаляются слабо закрепленные куски старой облицовки. Необходимости в выравнивании поверхности нет, поскольку она будет скрыта отделкой фасада из керамогранита. Оценивается способность несущих конструкций выдержать дополнительные нагрузки. Завозятся все необходимые материалы. Ограждается территория.

Если монтаж фасада из керамогранита будет производиться на высоте, то устанавливаются строительные леса или люльки. Производится разметка стены для установки кронштейнов четко в соответствии с проектом. Стандартный шаг вертикальных направляющих под керамогранит — 600мм, даже если плата имеет ширину 1200мм. Шаг системы может быть сокращен на углах, под окнами, и везде, где потребуется подрезка плиты керамогранита.

Существуют разные типы систем в зависимости от используемого металла в конструкции:

  • оцинкованные;
  • алюминиевые;
  • нержавеющие.

В оцинкованных системах применяется вертикально- горизонтальный метод монтажа. Это значит, что кроме вертикальных направляющих, будут использованы и горизонтальные. Соединяясь между собой, направляющие образуют клетку на фасаде, где ячейка 600*600мм. Это удобно монтажникам, потому что  есть возможность смещения плитки керамогранита влево/ вправо.

При вертикальном расположении системы, возможность смещения плитки ограничена допустимым способом смещения кляммера относительно верхней полки профиля. Кляммер можно смещать, но главное условие допустимости такого узла — каждый кляммер должен быть закреплен как минимум на  две заклепки наискосок в верхнее и нижнее отверстие.

Монтажников нужно ограничивать в самостоятельном принятии решения относительно раскладки керамогранита на фасаде. Интересы у собственника здания и подрядной организации разные, собственнику важен эстетический вид, раскладка должна быть с ним согласована. Речь о проекте на навесной фасад с керамогранитом, проект должен быть обязательно. В проекте определена раскладка и расположение каждого узла конструкции.

В большинстве случаев монтаж керамогранита ведется горизонтальными рядами. Для этого с помощью уровня необходимо параллельно нулевой отметки провести на стене нижнюю стартовую линию и определить точное место расположения углов. От них в будущем будет вестись установка плитки, но для этого надо заранее правильно подвести под нее каркас.

При изготовлении вентилируемого фасада из керамогранита технология монтажа должна соблюдаться в соответсвии с Альбомом Технических Решений и проектом на фасад. Альбом технических решений- набор типовых узлов, допустимых к использованию на конкретной системе. Альбом технических решений согласовывается ФАУ ФЦС при выдаче Технического Свидетельства на систему, он есть у каждого сертифицированного производителя.

В соответствии с произведенной разметкой на стену через паронитовые прокладки устанавливаются несущие и опорные кронштейны. Их крепят анкерными дюбелями, которые должны уходить в бетон или кладку не менее, чем на 5-6 сантиметров. Заранее нужно провести испытания на вырыв анкера, чтобы подобрать допустимый анкер в соответствии с нагрузками, передаваемыми на точку крепления.

На несущие кронштейны с применением саморезов или заклепок крепят профиль из оцинкованной, нержавеющей стали или алюминия. При этом должны выполняться два обязательных условия:

  • верхние полки профилей образуют идеально ровную плоскость для правильного крепления керамогранита на фасад;
  • между слоями облицовки и теплозащиты оставляют пространство для естественной вентиляции;
  • в зависимости от проекта профиль устанавливается вертикальными рядами или образует решетку правильной формы.

Утеплитель в навесных конструкциях

Монтаж вентилируемого фасада из керамогранита, как правило, предполагает наличие сплошного слоя утеплителя. Для этого используют маты из минеральной ваты плотностью не менее 80кг/м3. Их прижимают к стене тарельчатыми дюбелями. Каждый мат минваты должен быть закреплен пятью дюбелями: четыре по углам и один в центре. Снаружи на них закрепляют ветрогидрозащитную мембрану. Она пропускает пары воды и препятствует выветриванию теплоизоляционного материала восходящими потоками воздуха. Можно применять двухслойное утепление в вентфасадах. Нижний слой базальтового утеплителя может быть меньшей плотности — от 50кг/м3. При двухслойном утеплении каждую следующую плиту утепления укладывают на предыдущую, перекрывая стыки. Таким образом достигается максимальное сохранение тепла в здании.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
