Особенности выбора места для монтажа сплит-системы
Конструкция сплит-системы состоит минимум из двух блоков, и выбирать место необходимо для обоих

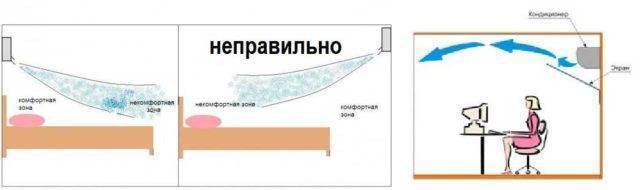

При этом необходимо учитывать, как в помещениях распространяется холодный воздух, а также нужно принять во внимание технические требования к размещению кондиционера
Корпус внешнего блока нужно устанавливать так, чтобы он не загораживал вид из окна соседям, а конденсат не должен стекать по стене дома. Однако крепить блок следует в пределах досягаемости из окна или с балкона, так как это оборудование периодически нуждается в обслуживании.
Лучше всего, устанавливать наружный блок с северной или восточной стороны, желательно в нижней части окна. Он должен быть расположен ниже, чем внутренний, и по-возможности в самом прохладном месте фасада дома, в тени от свеса кровли, козырька или стен.
Если монтаж кондиционера своими руками планируется в частном доме, место выбирается обычно, исходя из несущей способности стен. При наличии вентилируемого фасада дома можно использовать особое крепление или навесить внешний блок на цоколь.
Технические требования по выбору месторасположения внутреннего блока:
- от блока до потолка должно быть не менее 15 см (у моделей некоторых производителей не менее 20-30 см);
- до стены сбоку — не менее 30 см;
- до любого препятствия, о которое будет разбиваться поток холодного воздуха — не менее 150 см.
Максимальное расстояние между внутренним и внешним блоками обычно составляет 6 метров, если производителем не указаны другие данные. Соблюдение всех условий обеспечит бесперебойную работу сплит-системы.
О трубопроводах
Покупка трубок
Медную трубку лучше приобретать целой бухтой: лучше потратиться на некоторый запас, который потом пойдет куда-то еще, чем рисковать компрессором: в трубке, от которой отрезалось, могут остаться опилки. Также следите, чтобы концы трубки в бухте были завальцованы заводским способом, а сама трубка не имела вмятин и трещин. Длинные трубопроводы позволят опустить наружный блок пониже, так что некоторый перерасход при покупке потом компенсируется хорошим термосифоном.
Резка, шабровка и развальцовка трубок
Прежде чем браться за монтаж, нужно попрактиковаться в развальцовке трубок: для кондиционера это вопрос жизненно важный. Развальцовка делается специальным инструментом; как он устроен, выглядит, какие возможны дефекты, и каким должен быть конечный результат – видно на рисунке:
Для тренировки нужно сразу с бухтой трубки купить какой-нибудь обрезок такой же; бухту до монтажа не трогаем. Заодно попрактикуемся в обрезке и шабровке: трубку обрезают круговым движением, а при шабровке трубку нужно держать концом вниз, чтобы соскабливаемые заусенцы не попали в ее просвет.
Установка сплит-системы
При установке настенного кондиционера выполнение работ осложняется наличием двух блоков. Алгоритм работ такой:
- Изучить инструкцию к климатической технике;
- Выбрать место крепления внутреннего и наружного блоков;
- Высверлить отверстие, через которое пройдут коммуникации, соединяющие два блока кондиционера;
- Смонтировать дренажную систему;
Подключить электричество;
- Соединить трубки для подачи фреона;
- Надежно закрепить оба блока. Для наружного блока необходимо использовать специальные кронштейны;
- Подключить климатическое устройство в сеть.
Далее нужно выставить на пульте управления необходимые параметры и протестировать работу кондиционера.
Требования
Электрическая схема подключения кондиционера, предназначенного для бытового использования, имеет существенные отличия от порядка монтажа приборов промышленного и полупромышленного назначения. Подключение последних производится к трехфазной сети. Бытовые работают от однофазной.
Подключение кондиционера к электросети выполняют двумя основными способами:
- Путем прямого подключения к системе электроснабжения через розетку;
- Посредством прокладки выделенной линии к электрическому щитку.
Для бытовых кондиционеров последний способ практически не используется. Они обычно подключаются через розетку. Перед этим выполняется ряд подготовительных работ с соблюдением Правил устройства установок и ряда иных нормативных документов. Чтобы не допустить ошибок, стоит разобраться,как подключить кондиционер к электросети выбранным способом, чтобы оборудование прослужило достаточно долго.
Соединение блоков
Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.
Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.
Прокладка трассы между внутренним и наружным блоком сплит системы
Дренаж
Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.
Это выход дренажа внутреннего блока (под рукой)
Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.
Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.
Дренаж наружного блока
Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.
При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.
Система циркуляции фреона
Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.
Порты на наружном блоке выглядят так. На внутреннем аналогично.
С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.
Вальцвание
Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.
Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.
Развальцовка медных труб для установки кондиционера
При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.
Вот такой должен быть результат
Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.
Соединение с портом
Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.
Принцип соединения медной трубки с портом кондиционера
Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.
Ту же операцию повторяют со всеми четырьмя выходами.
Инструкция по монтажу
Электропитание. Первый этап – монтаж отдельной линии электропроводки с использованием трехжильного кабеля и установкой отдельного автомата в щитке. Стены штробятся под укладку провода, либо крепится пластиковый наружный короб.
Установка наружного блока. Штатные кронштейны рекомендуется заменить более мощными, чтобы крепление выдерживало дополнительную нагрузку от наледи, шквального ветра. Во внешней стене требуется выполнить отверстия под анкера, прикрепить кронштейны таким образом, чтобы блок был расположен строго в горизонтальной плоскости. Желательно предусмотреть защитный козырек от солнца и осадков, закрепить сетку перед входным отверстием, чтобы внутрь блока не попадали листья и иной мусор.
Самостоятельно можно вести работы на балконе, крыше либо на высоте 3 – 4-х метров от земли. В остальных случаях необходимо воспользоваться услугами промышленных альпинистов. Внешний блок монтируется на ровную стену без выбоин и выступов.
Крепление для внутреннего блока. На потолок или стену (в зависимости от типа блока) устанавливаются кронштейны, предназначенные для фиксации блока сплит – системы. Уровнем проверьте горизонтальность, чтобы избежать протечки конденсата при эксплуатации оборудования.
Прокладка коммуникаций. В строительных конструкциях, согласно схеме, необходимо выполнить штробы и отверстия для магистралей климатической системы.
Подготовьте коммуникации: трубки для циркуляции фреона, электрические провода и дренажный шланг должны быть нарезаны (или состыкованы) в размер, соответствующий расстоянию между блоками плюс 25 – 30 см допуска. На медные трубки надевается штатная теплоизоляция. Все коммуникации следует собрать в единый ровный пучок и обмотать скотчем, устойчивым к влаге. Подготовленный «жгут» пропускается через заранее подготовленное отверстие в стене.
Внутренний и внешний блок соединяются:
- дренажным шлангом (если его приходится нарастить, место стыка оберните тефлоновой лентой);
- электропроводами (следите, чтобы каждый провод соединял одинаково маркированные клеммы);
- фреоновыми трубками (медные трубки для циркуляции хладагента герметично соединяются при помощи специальных фитингов).
Обратите внимание: трубки с хладагентом запрещается перегибать, сворачивать колечком небольшого диаметра (допустимый радиус – более 100 мм) – в противном случае фреон не сможет циркулировать в нормальном режиме. Повреждение трубок или разгерметизация соединений ведут к утечке хладагента
Перед тем, как прикрепить конец медной трубки к внутреннему блоку, ее торец рекомендуется обработать риммером, после чего завальцевать.
«Вакуумизация» и проверка системы. Используя специальное оборудование, проводится удаление воздуха и влаги из системы – вакуумизация занимает около 50 минут. Затем сплит – система подключается к электросети и тестируется в особом режиме.
Если при прохождении тест – программы оборудование функционирует без нареканий (отсутствует подозрительный шум, вибрации и т.д.), монтаж кондиционера выполнен успешно.
Видео по теме “монтаж кондиционера своими руками”:
Как устроен кондиционер?

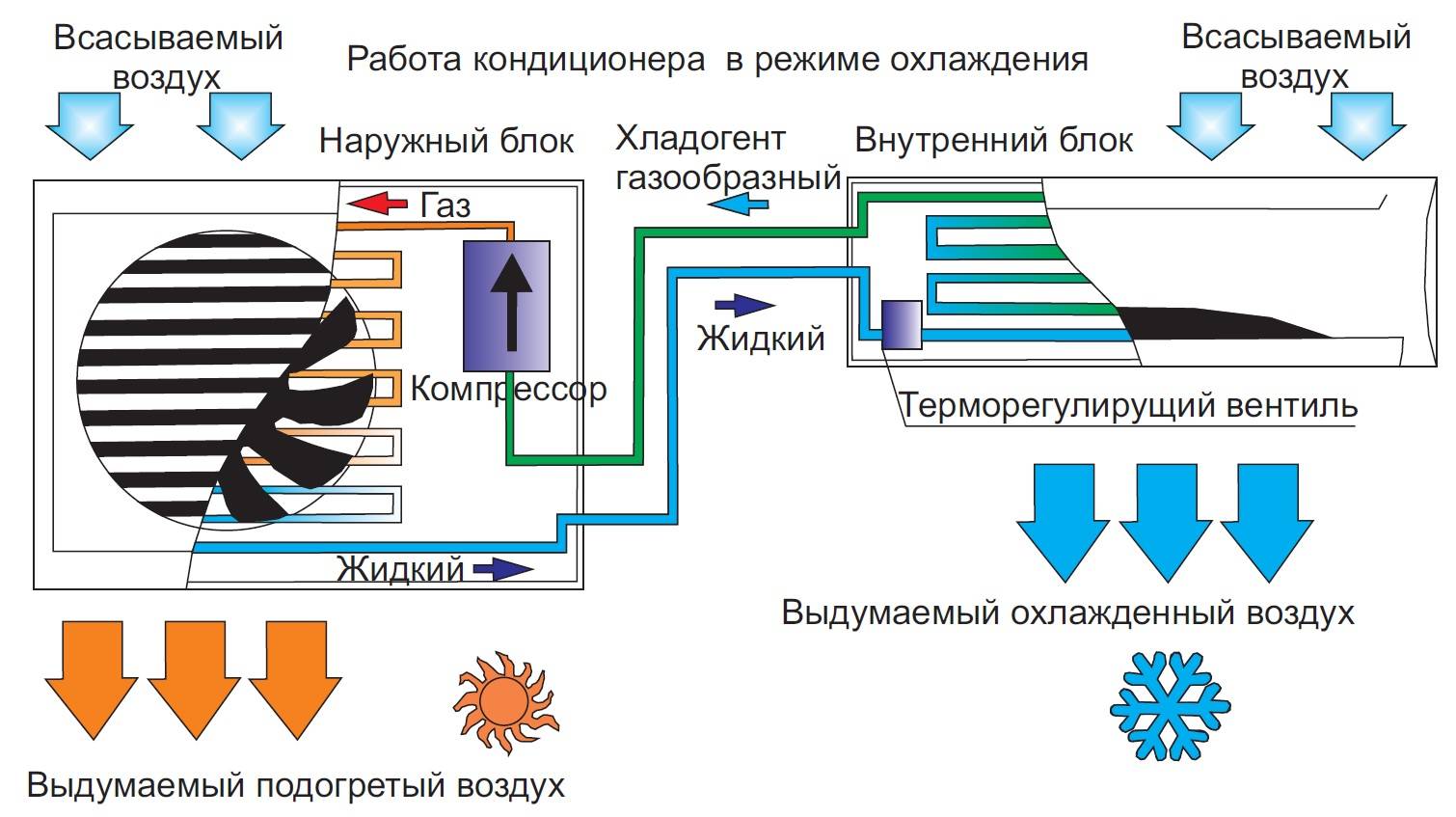

Принцип работы кондиционера известен: компрессор наружного блока (конденсационного) откачивает пары хладоагента из внутреннего блока (испарительного), они сгущаются, разогреваются, отдают тепло окружающей среде через радиатор наружного блока, затем жидкий хладоагент подается в испаритель внутреннего блока, испаряется там, поглощая тепло помещения, и цикл повторяется.
Устройство кулачкового вакуумного насоса
Отсюда видно уже одно уязвимое место – насос компрессора кондиционера. Работая в таких тяжелых условиях, он должен представлять собой достаточно сложный агрегат. Так оно и есть – в бытовых кондиционерах используются кулачковые вакуумные насосы. Его сердце – два или три (в таком случае на каждом роторе три кулачка) ротора сложной конфигурации в герметичной камере, см. рис. Дополнительных уплотнений, наподобие поршневых колец, прокладок, клапанов и т.п. нет; нужная герметичность и одностороннее действие обеспечиваются исключительно за счет прецизионной точности обработки деталей. Какая-то еще конструкция не даст нужной производительности при таких перепадах температуры и давления.
Теперь понятно, почему насос так уязвим: малейшая царапина от пылинки, ледышки или кусочка окиси с труб – и кондиционер будет тратить электричество на то, чтобы попусту перемешивать хладоагент, а не охлаждать помещение. Ведь с одной стороны насоса – пар фреона при минус –70 градусов (примерно) при давлении в доли атмосферы, а с другой – его же конденсат при +80 при давлении в несколько атмосфер. А фреон исключительно текуч.
Именно ради сохранности насоса кондиционеры продаются заполненными очищенным инертным газом под давлением (вспомните, его стравливали при установке), а перед заполнением системы откачиваются до вакуума, чтобы удалить пары воды – замерзнув в системе, они дадут наледь, которая быстро выведет кондиционер из строя.
Зная все это, попробуем разобраться, как снять кондиционер самому, и каковы при этом факторы риска.
Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение
При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.
Конструкция внешнего блока состоит из следующих компонентов:
- вентилятора;
- компрессора;
- конденсатора;
- четырехходового клапана;
- фильтра;
- платы управления;
Чтобы установить кондиционер своими руками нужно ознакомиться с его строением.
- соединений штуцерного типа;
- защитной крышки с быстросъемной конструкцией.
Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.
Существует две разновидности компрессоров:
- спиральные;
- поршневые.
Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.
Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор.
Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.
Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.
На заметку! Если монтаж климатического оборудования выполнен с нарушением технологии, в систему может проникнуть большое количество мусора. В этом случае фильтр не справится с загрязнением.
Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.
Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы.
Подключение трубок фреономагистрали
Переходим к этапу подключения коммуникаций.
Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.
Если богаты динамометрическим ключом, то лучше применить его.
Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:
1/4 – 16-20Нм
3/8 – 35-45Нм
1/2 – 45-55Нм
Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.
Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.
Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.
Ошибка №8Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.
В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.
Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.
Ошибка №9Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.
Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.
Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.
Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.
Далее пропускаете магистраль через сквозное отверстие наружу.
Подготовка кондиционера: «упаковываем» фреон

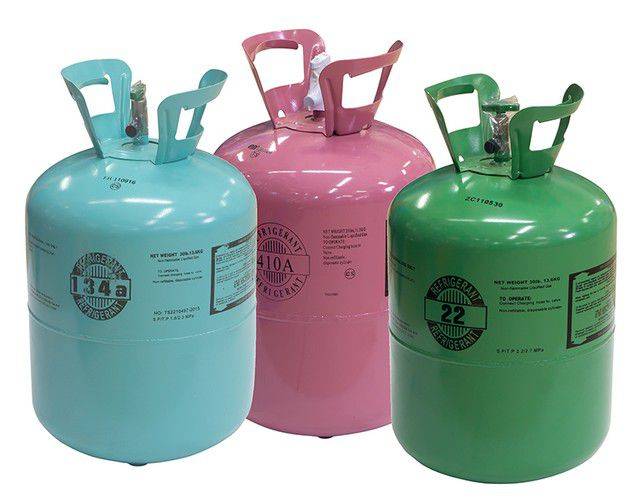

Итак, прежде всего, необходимо обеспечить сохранность хладагента. Чтобы понять, как это делается, нужно вспомнить устройство сплит-системы. Она представляет собой заполненный фреоном замкнутый контур, который состоит из компрессора, двух условно говоря, камер (испаритель и конденсатор) и связывающих эти элементы фреонопроводов (медные трубки).

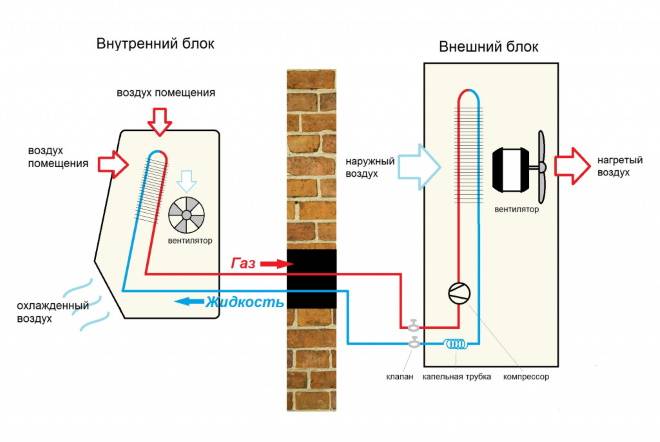

Схема устройства сплит-системы
Из конденсатора в испаритель хладагент поступает в жидком виде, поэтому трубка, по которой он течёт, имеет меньший диаметр.
По второму фреонопроводу — из испарителя в компрессор — фреон следует уже в газообразном состоянии, поэтому диаметр этой ветки увеличен.
Чтобы осуществить демонтаж без потери газа, необходимо собрать его в конденсаторе:
- во время работы кондиционера на охлаждение перекрывают вентиль между конденсатором и тонкой трубкой;
- когда весь хладагент благодаря работе компрессора «переберётся» в конденсатор, нужно будет закрыть ещё и вентиль между толстой трубкой и компрессором.
Перекрываем хладагент
Важный момент: через какое время следует перекрывать второй вентиль? Правильнее всего отслеживать давление газа по вакуумному манометру. Но для этого придётся одолжить у мастеров специальный инструмент — манометрический коллектор.
Те, у кого такой возможности нет, просто выжидают около минуты: как показывает опыт, за это время бытовой кондиционер обычно успевает закачать в конденсатор почти весь фреон.

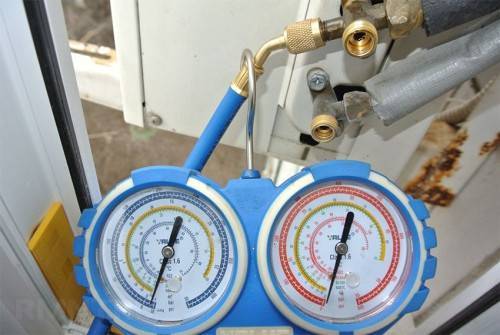

Манометры для контроля давления при перекачке фреона
Переходим от теории к практике:
- Если вам удалось раздобыть манометрический коллектор, присоедините его к ниппелю (клапан шредера) на штуцере, к которому подсоединён «газовый» фреонопровод. При отсутствии такого инструмента этот пункт просто пропускаем.
- Включаем кондиционер и вводим с пульта настройки: работа на охлаждение, режим «турбо», температура — как можно более низкая (допустимый минимум нужно уточнить в паспорте). Так прибор должен отработать 10 мин.
- На внешнем блоке найдите вентиль, к штуцеру которого подключён жидкостный фреонопровод (напомним, что он является тонким). Под защитным колпачком, который необходимо снять, обнаружатся шлицы под шестигранник. Вставив ключ, вентиль необходимо закрыть.
- Теперь следует наблюдать за манометром либо, если его нет, за часами. В первом случае ожидаем, когда прибор покажет наличие вакуума; во втором — засекаем 1 минуту.
- Далее нужно произвести снятие защитного колпачка со второго вентиля на наружном блоке, к которому подсоединена толстая «газовая» магистраль, и также закрыть его при помощи шестигранника. Кондиционер после этого сразу же выключаем. Защитные колпачки возвращаем на свои места.
Всё, теперь фреон в ловушке и систему можно смело разбирать и демонтировать.
Крепим внешний блок
Установка на стене многоэтажного дома
Теперь логично перейдем к другой части сплит-системы – внешнему блоку. Вопросов здесь тоже может возникнуть немало. А вообще, где можно его закрепить?
Если его установить на голой стене 16-этажного дома, в то время как вы живете на десятом этаже, то готовьтесь выкладывать периодически немаленькую сумму, во-первых, при его установке, а во-вторых, во время профилактического техобслуживания. Идеальным местом для монтажа внешнего агрегата может быть, например, балкон или другое удобное место.
Кондиционер в застекленной лоджии
Внешний блок установлен очень низко
Нежелательно чтобы установка агрегата была выполнена на солнечной стороне. Прямые солнечные лучи нагреют прибор, эффективность его работы снизится, и он быстрее выйдет из строя. Агрегат лучше установить с подветренной стороны стены. При сильном ветре вывод тепла из комнаты будет затруднен, что приведет к сбоям в работе вентилятора. К сожалению, следовать этим рекомендациям могут далеко не все жители многоквартирных домов, так как окна их квартиры чаще всего выходят на одну сторону и именно она может оказаться солнечной.
Запрещена установка внешнего прибора и в таких местах:
- Рядом с деревом.
- Близко к земле.
- Недалеко от газовых коммуникаций.
Во-первых, если внешняя часть кондиционера будет установлена рядом с кроной дерева, то теплообменник агрегата будет периодически засоряться листьями и прочим мусором, летящим при ветре с деревьев. К тому же ветки могут постоянно биться о корпус агрегата, что рано или поздно приведет к его поломке. Если другого места, где можно было бы установить внешний блок, не нашлось, придется, вопреки любви к живой природе, укоротить крону находящегося рядом дерева.
Во-вторых, если кондиционер закрепить на малой высоте, то он будет постоянно загрязняться не только самой землей, но и снегом. Если причины такого монтажа вызваны технической необходимостью, то можно приобрести или сделать самому специальную подставку.
В-третьих, кондиционер не стоит устанавливать возле газовой трубы. В случае утечки газа это может привести к взрыву.
Не каждый сосед согласится заткнуть себе уши
Нельзя не сказать и о том, что может возникнуть вопрос и этического плана. Внешний прибор при работе издает шум, что создаст некоторые неудобства для людей, живущих по соседству. Вам не избежать неприятностей, если он будет монотонно гудеть над окном ваших соседей. Неприятности могут возникнуть и в том случае, если конденсат из трубки будет регулярно капать на головы прохожих.
Своими впечатлениями, пожеланиями и знаниями, основанными на личным опыте, вы можете поделиться, оставив комментарий в конце статьи.
Также рекомендуем вам ознакомиться с дополнительным материалом. Прочитайте статьи:
- Как работает кондиционер.
- Ремонтируем кондиционер.
Установка кондиционера своими руками: секреты профессионалов

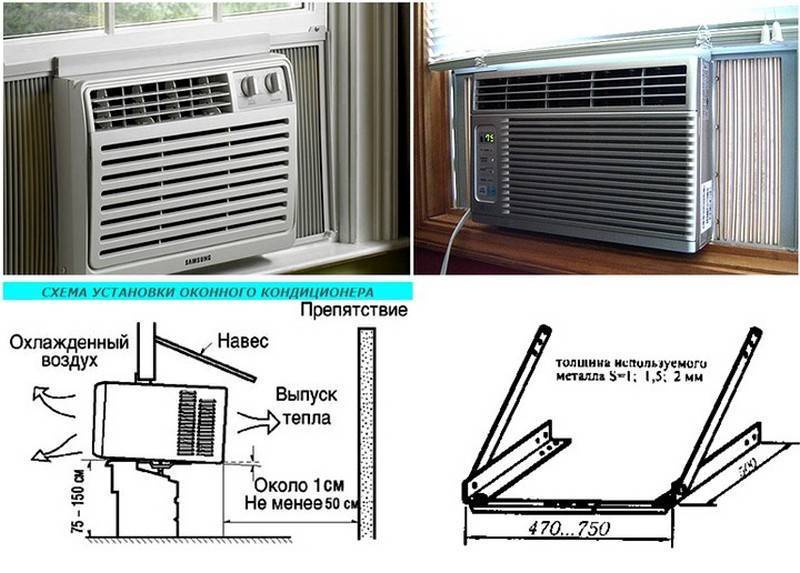

Схема установки оконных кондиционеров предусматривает возможность монтажа в зимний период. Вот только придется довольствоваться не слишком комфортными условиями. В магистраль не должна попасть вода или снег. Ставить и закачивать хладагент лучше при плюсовой температуре за окном (при минусовых температурах сальник зачастую выходит из строя, поскольку он резиновый).
При монтаже кондиционера крайне важно соблюдать технику безопасности
Для установки кондиционеров вовсе не обязательно вакуумировать систему. Гайка к медной трубке привинчивается не до конца, затем приоткрывается клапан управления, находящийся у толстой трубки. Под давлением воздух вытеснится фреоном, и необходимо будет быстро затянуть гайку.
Данный способ неправильный, поскольку качество и герметизацию системы проверить невозможно. Установка промышленных кондиционеров по этой технологии не проводится.
Ниже представлена подробная видео инструкция, где продемонстрированы основные этапы монтажа климатических систем своими руками.
Выбираем место для внутреннего блока
Начнем с самого простого: выбор места размещения с точки зрения удобства пользования. Внутренний блок надо разместить так, чтобы охлажденный воздух распространялся по всей комнате, но не попадал напрямую на кровать, рабочий стол, кресло. В принципе, можно перенаправить поток при помощи подвижных жалюзи, но гораздо лучше изначально подумать об этом.
Варианты расположения внутреннего блока сплит системы
Наиболее правильное в этом случае решение разместить кондиционер над изголовьем кровати, над или сбоку от стола. В этом случае поток холодного воздуха будет «обтекать» место отдыха или работы, что гораздо более комфортно и менее опасно для здоровья.
Кроме того есть технические моменты, которые надо предусмотреть до того как начата установка кондиционера своими руками. Внутренний блок соединяется с наружным при помощи трассы из медных труб и кабеля управления. Выходы для подключения трассы находятся справа (если смотреть на блок спереди), но их можно выгнуть таким образом, чтобы они оказались слева или снизу. Эти выходы — это медный трубки длиной 30 см.
Выходы из наружного блока сплитсистемы (вид сзади)
К ним подключается трасса (пайкой или развальцовкой), а место соединения должно быть доступно для обслуживания. Потому этот участок трассы в стену (в штробу) не прячут, а закрывают декоративным коробом. При этом трассу можно располагать по-разному — в зависимости от того, на какой стене повесили внутренний блок и где по отношению к нему находится наружный блок.
Блок слева от наружной стены
Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.
Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены
Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.
Установка кондиционера своими руками: если трасса должна проходить в помещении
Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.
На стене справа от наружной
Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).
Пример монтажа внутреннего блока кондиционера на справа от наружной стены
При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.
