Нормативные документы
Во время составления проекта, проведения монтажа, необходимо соблюдать все действующие требования и нормативы. Монтаж наружных сетей водопровода и канализации регламентируется СНиП 2.04.03-85 или СНиП 3.05.04-85. В отношении этих нормативов имеется одна важная особенность. Сегодня они не действуют, но существует действующая редакция этих документов — СП (Свод Правил). Это актуальные редакции старых нормативных документов, из которых удалены все устаревшие требования и добавлены новые, соответствующие нынешним реалиям.
Составление проекта, а также расчеты, строительство ведутся в соответствии с требованиями СП. Все этапы работ четко определены, указаны допуски, расстояния. Одним из важнейших условий является укладка сетей ниже уровня промерзания грунта. Если это невозможно, используются другие способы укладки (утепление, совместное размещение труб ГВС и ХВС в бетонном закрытом лотке, прочие варианты). Особенностью СП является отдельная проработка определенной группы коммуникаций. Например, для монтажа полимерной канализации составлен один СП, а для сборки чугунных или бетонных линий — другой. Это разграничение упрощает работу с документацией, исключает ошибки или разночтения, делает монтаж сетей водопровода, канализации более эффективным.
При сборке частных систем нередко пренебрегают действующими нормами. Иногда это никаких проблем не создает. Однако, нарушения правил могут проявиться не сразу. Например, загрязнение грунтовых вод стоками канализации станет заметно через некоторое время. Иногда проходят годы, пока качество питьевой воды в скважинах или колодцах заметно ухудшается. Поэтому, контроль за соблюдением нормативов достаточно строгий. Самому владельцу следует избегать нарушений, поскольку ответственность ляжет на его плечи.
Электроснабжение
Инженерные сети электроснабжения прокладывают с таким расчетом, чтобы обеспечить надежную и безопасную работу всех инженерных систем объекта. Даже кратковременный сбой подачи электроэнергии может повлечь крайне нежелательные последствия. А силовая электрика требует соблюдения жестких норм безопасности. Электроснабжение представляет собой комплекс, включающий источники и средства передачи, преобразования и распределения электроэнергии между потребителями. Система электроснабжения состоит из:
- линий электропередач;
- подстанций и распределительных устройств;
- инженерных сетей и оборудования, повышающих эффективность функционирования системы.
Понадобится сооружение:
- понижающей трансформаторной подстанции;
- распределительных узлов;
- внутренних сетей снабжения потребителей электроэнергией и электрическим освещением.
Кабели электросетей укладывают двумя способами:
- Подземным, в специальных каналах.
- Навесным или воздушным. При этом расстояние от опоры линии электропередачи до фасада дома не должно превышать 20 м.
При монтаже электросетей подземным методом устраиваются специальные каналы для прокладки кабелей, в целях защиты проводов применяют и электротехнические трубы
Основные требования к внутренним сетям
Внутренняя канализационная сеть состоит из следующих элементов:
- Сантехнические приборы, при работе большинства из которых образуются стоки (исключение – полотенцесушитель);
- Разводка труб, при помощи которой обеспечивается транспортировка сточных вод от сливного отверстия сантехнического прибора к канализационному стояку;
- Общий канализационный стояк.
Как и для наружных сетей, для внутренней канализации разработаны специальные требования, которые следует соблюдать при монтаже. Всё трубопроводное оборудование для внутренней канализации должно иметь высокую пропускную способность – это позволит избежать частой и трудоёмкой чистки канализационной сети. При этом оно должно выдерживать пробное давление, превышающее рабочее давление в канализационной сети в 1,5 раза, но не менее 0,68 МПа или примерно 7 бар, а также постоянное давление, равное рабочему давлению, но не менее 0,45 МПа или примерно 4,5 бар. Также трубы должны быть:
- Долговечными;
- Устойчивыми к низким и высоким температурам;
- Гладкими внутри – гладкая внутренняя поверхность позволяет избежать частых засоров;
- Механически и химически износостойкими;
- Прочными;
- Совместимыми с наружной канализацией.
Помимо этого, следует выбирать такие трубы, которые легко монтируются.
Виды локальных сетей водоснабжения
С учетом типа обустраиваемой системы и способа ее монтажа допускается доставка питьевой воды в разных емкостях. Такой вариант водоснабжения считается временным, до момента завершения постоянной сети подачи воды.
Так как вода залегает на разной глубине, поэтому для её «добычи» потребуется провести подготовительные работы. Чтобы поднять к поверхности и использовать её в личных целях, специалисты рекомендуют обустроить скважину либо колодец.
Если в качестве постоянного водоснабжения используется колодец, потребуется сделать копку, отобрав жидкость из поверхностных слоев почвы. Такие воды располагаются неравномерно. Они могут протекать по контуру поверхности земли либо залегать на различной глубине.
Рассматриваемый метод водоснабжения недорогой в монтаже и эксплуатации. К его минусам относят сезонное наполнение колодца, если в процессе копки попасть на нижний либо верхний участок течения грунтовой воды. На ровной площади колодец будет наполняться независимо от сезона и погодных условий.
Для упрощения процесса эксплуатации колодца используется погружной или поверхностный электрический насос. Он поднимает и доставляет воду в дом. При этом можно набирать воду ведром.
Для обустройства такой системы используются разные трубы. Сам колодец выполняется в качестве монолитного сооружения, оснащенного крышкой. Можно его сделать из бревна либо специальных колец.
Можно обустроить наружную сеть водоснабжения путем бурения скважины различной мощности:
- на даче примерный расход жидкости – 2 куб.м/ч;
- в доме с постоянным проживанием примерный расход – 3 куб.м/ч.
Прежде чем начать бурение, потребуется получить разрешение на проводимые работы. Подземные воды – это стратегический запас страны, который охраняется законодательством страны. В полученном паспорте на скважину указывается техническая информация, включая диаметр скважины. По завершении монтажных работ вода сдается в лабораторию на исследование.
5.3.5. Системы с отведением очищенных сточных вод в поверхностные водоемы
5.3.5.1 Отведение очищенных сточных вод в поверхностный водоем рекомендуется применять при водонепроницаемых или слабофильтрующих грунтах на участке и при наличии водоема, который может быть использован для этой цели. В таких системах сточная вода, очищенная в септиках, после механической очистки на песчано-гравийных фильтрах, в фильтрующих траншеях или в очистных установках заводского производства отводится в водоем самотечным трубопроводом или собирается в накопителе и перекачивается в водоем насосом. В районах с расчетной зимней температурой наружного воздуха до минус 20 °С возможно использование системы очистки в естественных условиях.
5.3.5.2 Следует предусматривать возможность обеззараживания очищенных сточных вод с помощью помещаемых в поток хлор-патронов.
5.3.5.3 Отведение очищенных сточных вод в поверхностные водоемы должно осуществляться с соблюдением требований СанПиН 2.1.5.980.
5.3.5.4. В месте сброса очищенных сточных вод в водоем следует проводить мероприятия, предупреждающие размыв берегов и дна за счет гашения скорости потока, например, путем укрепления грунта каменной подсыпкой или бетонными плитами.
Основные требования к проектированию
Проекты по обустройству канализационных коммуникаций рекомендуется разрабатывать одновременно с проектами наружных сетей водоснабжения. К ним могут относиться оросительные системы. Системы водоснабжения и канализации обустраиваются с учётом анализа водопотребления на конкретном участке.
При обустройстве наружных канализационных коммуникаций необходимо соблюдать все строительные и санитарно-гигиенические нормы. В противном случае увеличивается риск возникновения аварийной ситуации на каком-либо участке коммуникации. Соблюдение этих условий актуально не только для государственных или коммерческих организаций, но и для частных лиц, которые занимаются обустройством наружной канализационной системы на своём участке.
Перед непосредственным проектированием такой канализации в первую очередь необходимо определить тип местности, а также вид канализации, которая будет прокладываться: общесплавная, раздельная или полураздельная.
При проектировании и монтаже системы нужно учитывать экологические факторы — тип грунта, особенности климата, уровень подземных вод
По СНиП 2.04.03–85 наружные сети канализации проектируются с определением экологических особенностей местности. Рассмотрим основные экологические факторы, которые влияют на проектирование наружной канализации:
- Особенности почвы. Перед проектированием канализации нужно определить состав и характеристики грунта, в пределах которого будет выполняться установка коммуникации. В зависимости от состава почвы, определяют, каким способом лучше монтировать канализацию, особенно это касается неустойчивого грунта.
- Уровень грунтовых вод. Очень важный фактор, который включает в себя расположение грунтовых вод и их количество и учитывается при монтаже систем водоснабжения и канализации.
- Климатические условия. От климата в конкретном регионе зависит выбор теплоизоляционного материала для коммуникации.
Кроме этого, стоит определить следующие факторы:
- Объём стоков. Объём стоков рассчитывается исходя из количества людей, эксплуатирующих канализацию, наличия в населённом пункте производственных предприятий и любых других организаций, подключённых к канализационной системе.
- Второй важный пункт — определение дистанции от коммуникации до жилых зданий, производств и любых других построек. Расположение насосных станций и очистных сооружений также нуждается в таком расчёте.
Также стоит отметить, что переходы трубопроводов водоснабжения и канализации через водные преграды, овраги и дорожные покрытия должны соответствовать правилам СНиП. Как, правило, способ перехода для систем водоснабжения и канализации устанавливается проектом.
Подготовительные работы
Практическая прокладка наружных сетей водопровода и канализации начинается с разметочных работ на строительном участке и подготовке необходимых материалов. Включает в себя этапы:
- определение местоположения напорных и сточных систем;
- местонахождение промежуточных и смотровых колодцев;
- точки выхода из здания и входа в главную магистраль или местную очистную систему;
- уточняется состав грунта по горизонту и вертикали, уровень грунтовых вод;
- намечаются стороны выкладки грунта при рытье траншей;
- отводится место стоянки для техники и хранения труб.
В холодное время года определяется, как сделать подогрев земли или бетонной подушки.

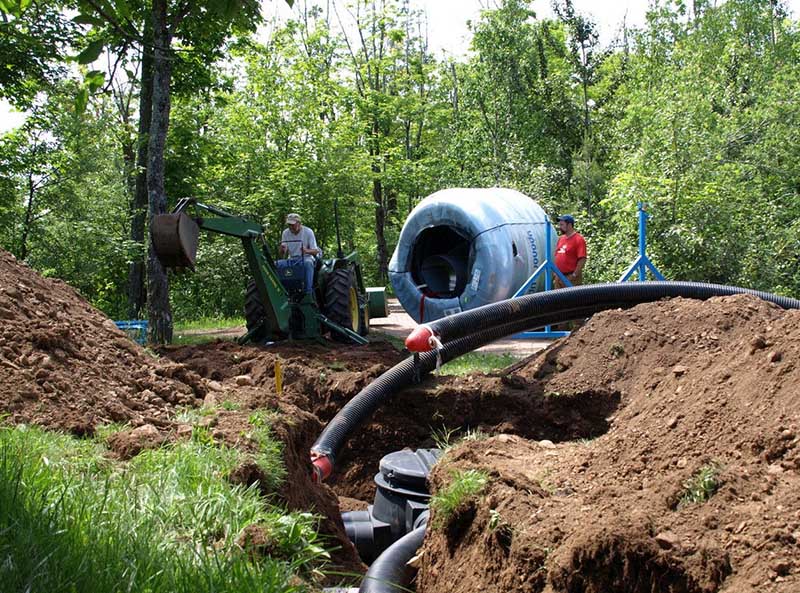

Процесс укладки коммуникаций
Монтаж наружных сетей водопровода и канализации состоит из нескольких подэтапов:
- устройство наружных сетей напорного водопровода;
- прокладка канализации;
- проверка, пуско-наладочные работы;
- приёмка в работу готовых коммуникаций.
- Устройство напорного водопровода
Напорные магистрали прокладываются в соответствии с правилами, разработанными на основе СНиП. Учитывается:
- глубина прокладки;
- устройство защитного кожуха;
- условия труда монтажников и сварщиков;
- месторасположение техники и другие регламенты.
Общие требования к системам канализации
Проектирование схем водоотведения ведется с обязательным учетом требований ГОСТ Р 21.1101, а также с опорой на следующие особенности внешней среды:
Рельеф местности
Экологические и климатические условия
Геологические характеристики
Гидрологические параметры
При проектировании инженерных коммуникаций допускается объединение систем канализации, обслуживающих разные объекты, но здесь важно убедиться в наличии необходимых технических возможностей. Вместе с этим рекомендуется не забывать о внедрении специальных мер и технологических решений, помогающих в сбережении природных ресурсов
В частности, можно предусмотреть возможность для вторичного использования очищенных вод, например, для орошения земель или создания производственно-технического водоснабжения.
Инженерные решения и очередность их внедрения должны иметь техническое и экономическое обоснование. Вместе с этим они должны отвечать актуальным экологическим и санитарно-гигиеническим требованиям, изложенным в следующих документах:
СанПиН 2.1.6.1032
-
СанПиН 2.1.5.980
СанПиН 2.1.5.2582
При разработке схемы водоотведения инженеры-проектировщики должны обеспечивать возможность для постоянного поддержания безаварийной работы канализационной системы. Делается это путем внедрения разных решений и мер. Их перечень зависит от степени ответственности объекта. Где-то будет достаточно предусмотреть возможность для резервирования системно значимых элементов схемы водоотведения, а в других проектах требуется учитывать необходимость подключение дополнительных источников электропитания и полное дублирование всех коммуникаций.
Расположение отдельных элементов канализации нужно согласовывать не только с заинтересованным лицами, но и с рядом инстанций. В их число входят:
Организации, занимающиеся санитарным надзором
Органы местного самоуправления
Организации, отвечающие за охрану рыбных запасов
Органы управления речного и морского флота (при условии выпуска сточных вод в судоходные зоны)
Организация внешней системы водоотведения
Полный перечень ведомств, чье согласование может потребоваться для создания системы канализации, указан в СанПиН 2.1.5.980 и в СанПиН 2.1.5.2582.
Ключевые вопросы, рассматриваемые в разрешительной документации по проектированию систем водоснабжения и канализации
Как мы уже выяснили, понятие “инженерные коммуникации” весьма обширно. Оно включает в себя разные системы. Одним из ключевых узлов считается, конечно, водоснабжающая и водоотводящая сеть. При их проектировании зачастую возникает не меньше сложностей, чем при разработке систем электрообеспечения или теплоснабжения, а от стабильности их работы зависит то, насколько здание будет в целом пригодно для жизни и работы.
Основные положения, касающиеся разработки системы водоснабжения и канализации, отражены в своде правил СП 31.13330.2012 и СП 32.13330.2018. Здесь рассмотрены следующие критически значимые вопросы:
Требования к проектированию схем для систем водоснабжения, канализации промышленных предприятий и населенных пунктов
Выбор источников водоснабжения и принципы организации водозаборных сооружений, резервуаров для хранения воды
Особенности трассирования сетей и прокладки трубопроводов
Рекомендации по проведению гидравлических расчетов
Правила водоподготовки
Общие указания к организации канализационных сетей, водопроводов и сооружений на них
Рекомендации по организации трубопроводов, поворотов и соединений, смотровых и перепадных колодцев, дождеприемников, дюкеров
Правила проектирования и создания водоснабжающих и канализационных систем при их пересечении с железными и автомобильными дорогами
Принципы организации ливнеотводов, сливных станций, снегоплавильных пунктов
Указания по организации системы поверхностного стока.
Требования к очистным сооружениям
Рекомендации по управлению, автоматизации и технологическому контролю инженерных систем
Требования к строительным решениям и конструкциям сооружений, необходимых для водоснабжения и водоотведения
Принципы организации систем водоснабжения и канализации в зонах с особыми природными и климатическими условиями
Все эти правила и стандарты составлены с учетом положений действующего федерального законодательства. В частности, при их разработке учитывались нормы федеральных законов № 384-ФЗ, № 261-ФЗ, № 416-ФЗ, № 225-ФЗ, № 219-ФЗ, № 74-ФЗ.
Инженерные наружные сети водоснабжения объектов строительства
С незапамятных времен существует проверенный способ обеспечения водой человека. Это копка неглубокого колодца и отбор воды из поверхностного слоя грунтовых вод.
Водоснабжение может быть централизованным из общей разветвленной сети системы водоснабжения всего города или любого другого населенного пункта, а также локальным (местным, автономным) при отсутствии центральной системы подачи воды к зданиям на данном участке.
Централизованные водопроводные сети включают в себя наличие:
- водозабора, которым может быть любой открытый водоем, будь то река, озеро, глубинная скважина;
- стационарного комплекса подготовки, очистки воды, приведение ее в соответствие санитарным нормам для последующей подачи в распределительную разветвленную сеть и доставки питьевой воды потребителям;
- перекачивающей насосной станции, осуществляющей прохождение воды под определенным давлением по трубам до конечного потребителя;
- запорной арматуры, колодцев обслуживания и точек подключения объектов водоснабжения.
Состав сетей
Для водоснабжения могут быть использованы разные источники. Различают общественные и автономные виды. Общественные обладают высокой мощностью, способны обеспечивать водой крупные населенные пункты. Автономные — это колодцы или скважины, рассчитанные на обеспечение определенного, сравнительно небольшого количества потребителей.
В составе общественных комплексов
присутствуют:
- магистральные линии или водозабор;
- стационарная очистная установка с комплексом
подготовки; - насосная станция, обеспечивающая нормативное
давление в трубах; - система труб, колодцев, запорной арматуры,
прочие технологические узлы.
Системы канализации также делятся
на общественную и автономную. Первая обладает разветвленной структурой, во
многом повторяющей сеть водоснабжения. Монтаж сетей канализации производится по
собственным нормам, из которых на первом месте оказываются санитарные
требования. В составе систем водоотведения присутствуют:
- комплекс трубопроводов;
- колодцы того или иного назначения (смотровые,
поворотные, гасительные, перепадные); - насосные станции;
- открытые лотки (для дождевых сетей);
- фильтры, песколовки, отстойники.
Очистные сооружения также входят в состав канализации, но образуют отдельную группу сооружений. В автономных системах частных домов утилизация отходов производится самостоятельно. Есть конструкции, аккумулирующие стоки, но требующие периодической откачки. Есть более современные установки, способные перерабатывать органику частично или полностью. Они строятся по своим правилам, пренебрегать которыми недопустимо.
Виды канализационных сетей
Канализационная сеть — это разветвлённая коммуникация, смонтированная из отдельных труб в единое целое. Такая система транспортирует стоки от потребителей до специальных ёмкостей, перерабатывающих и очищающих воду. Канализационная сеть может быть двух видов:
- Наружная.
- Внутренняя.
К наружному виду относятся трубы и очистные сооружения, расположенные на улице, а к внутреннему — конструкции внутри помещений.
Стоки в таких коммуникациях могут транспортироваться под давлением или же самотёком. Исходя из этого, все канализационные трубопроводы можно разделить на:
- напорные;
- безнапорные.
Напорные сети работают по такому принципу: насос нагнетает необходимое давление, под действием которого, осуществляется отвод сточных вод. Трубы для напорных трубопроводов должны обладать хорошей прочностью, чтобы справляться с давлением (например, ПВХ).
Кроме этого, все канализационные системы подразделяются на виды в зависимости от назначения на:
- хозяйственно-бытовые;
- производственные;
- ливневые (отводящие дождевые и талые воды).
Ливневая канализация предназначена для отвода дождевых и талых вод
Хозяйственно-бытовая канализационная коммуникация, в свою очередь, бывает двух типов:
- центральная (главная);
- автономная (локальная).
Центральный тип выполняет отвод сточных вод от всех домов в небольшом населённом пункте или районе города, а автономная конструкция занимается обслуживанием одного дома или, в некоторых случаях, нескольких.
По способу установки наружные канализационные системы принято делить на:
- общесплавные;
- полураздельные;
- раздельные.
В общесплавной канализации все воды (хозяйственные, талые, дождевые) отводятся вместе по одному и тому же пути. В полураздельных коммуникациях отвод хозяйственных стоков и талых вод проходит отдельно, однако, конечный пункт назначения у них общий. Раздельные системы подразумевают отвод сточных и других вод — отдельно друг от друга в разные резервуары.
5.1. Канализация: общие требования
5.1.1 Система канализации одноквартирного дома присоединяется к централизованной или групповой наружной сети, а при их отсутствии или в случаях, если это предусмотрено в задании на проектирование, устраивается в качестве автономной. Решение по выбору индивидуальной системы канализации должно быть согласовано с местным органом Госсанэпиднадзора, а при сбросе сточных вод в поверхностный водоем – также с местным органом природоохраны.
5.1.2 Система канализации включает: присоединенная к централизованной или групповой сети – внутреннюю сеть канализации, выпуск из дома и отводящий трубопровод; автономная – внутреннюю сеть канализации, выпуск из дома, отводящий трубопровод, септик и очистные сооружения; в зависимости от принятой схемы канализации наружная сеть может включать фильтрующий колодец, поля фильтрации, насосные установки, очистную установку заводского производства.Автономную систему канализации допускается устраивать с использованием люфт-клозетов или биотуалетов и выгреба.
5.1.3 Агрегаты, изделия и материалы, применяемые при устройстве системы канализации, должны удовлетворять требованиям 4.1.4.
5.1.4 При устройстве выпуска из дома, прокладке трубопроводов и установке приборов должны соблюдаться требования 4.1.5.
5.1.5 При проектировании и устройстве системы канализации должны соблюдаться общие требования СНиП 2.04.01, СНиП 2.04.03, СНиП 3.05.01 и СНиП 3.05.04, а также дополнительные требования настоящего Свода правил.
Проектирование согласно СНиП
Проектирование канализации следует выполнять совместно с водопроводной сетью, также оросительной системой. Водопроводы с канализацией прокладывают, учитывая данные по водопотреблению в каждом отдельном случае.
Во время монтажа канализационных трубопроводов следует придерживаться санитарных и строительных норм и требований. Иначе во время эксплуатации могут возникнуть аварии. Данные нормы должны соблюдать, как государственные и частные компании, так и отдельные лица, обустраивающие автономную наружную канализацию на даче, либо в загородном доме.
Перед началом создания проекта определяют особенности местности, канализационную разновидность: общесплавную, полу раздельную, либо раздельную.
Факторы, определяющие особенности прокладки канализации:
1.тип почвы. Состав и характеристику почвы определяют до проектирования сети
Состав грунта определяет метод монтажа, это важно, если почвы неустойчивы
Внимание! Также следует учитывать рельеф участка, чтобы рассчитать угол уклона, подъемы сети. 2.уровень залегания подземных вод и их количество
2.уровень залегания подземных вод и их количество.
3.особенности климата на местности, этот фактор влияет на тип теплоизоляции трубопровода.
4.количество стоковых вод, планируемых перерабатывать. Их объем определяется от числа людей, которые будут пользоваться канализацией, также наличие промышленных объектов и других общественных зданий влияет на количество стоков.
5.следует вычислить расстояние закладки трубопровода канализации от домов, производственных сооружений, места устройства подкачивающих станций, конструкций для очистки.
Правила СНиП регламентируют обустройство переходов трубопроводов по рекам, дорогам, оврагам. В проекте указывают, каким способ будет осуществлен переход.
Основные требования к наружным сетям
Наружная часть трубопровода – это коммуникации, что тянутся от здания к резервуарам, где хранятся сточные воды. При проектировании наружной канализационной системы следует строго соблюдать требования, представленные в СНиП 2.04.03-85:
- Минимальный диаметр трубопроводного оборудования для наружных канализационных сетей должен составлять 100 мм, при этом уклон должен быть не менее 0,01 %, а при диаметре трубопровода 150 мм – 0,008%;
- Угол между отводящими и присоединяемыми трубами должен быть не менее 90°;
- Минимальная глубина прокладки трубопровода в тех местах, где может проезжать транспорт, должна составлять 0,7 м, а в остальных местах – 0,5 м. Однако желательно прокладывать наружную канализацию ниже глубины промерзания почвы. Если монтаж трубопровода ниже глубины промерзания невозможен, его следует утеплять, чтобы не возникла непроходимость труб.
Помимо этого, при выборе труб для наружной канализации и их монтаже следует учитывать следующее:
- Для регулярной очистки сетей и их обслуживания необходимо устанавливать колодцы;
- Если местные условия не позволяют спроектировать самотечную сеть, следует монтировать напорную канализацию, для чего необходимо использовать специальные трубы, предназначенные для работы под давлением. Обычно они изготавливаются из чугуна, асбестоцемента или пластмассы;
- Места стыковки трубопроводной сети не должны иметь смещений, из-за которых нарушается целостность всей системы во время сезонного повышения уровня грунтовых вод;
- На участках, которые пересекаются с транспортными магистралями, а также в местах с повышенной нагрузкой следует прокладывать трубы с лёгкостью выдерживающие нагрузку транспорта и пешеходов.

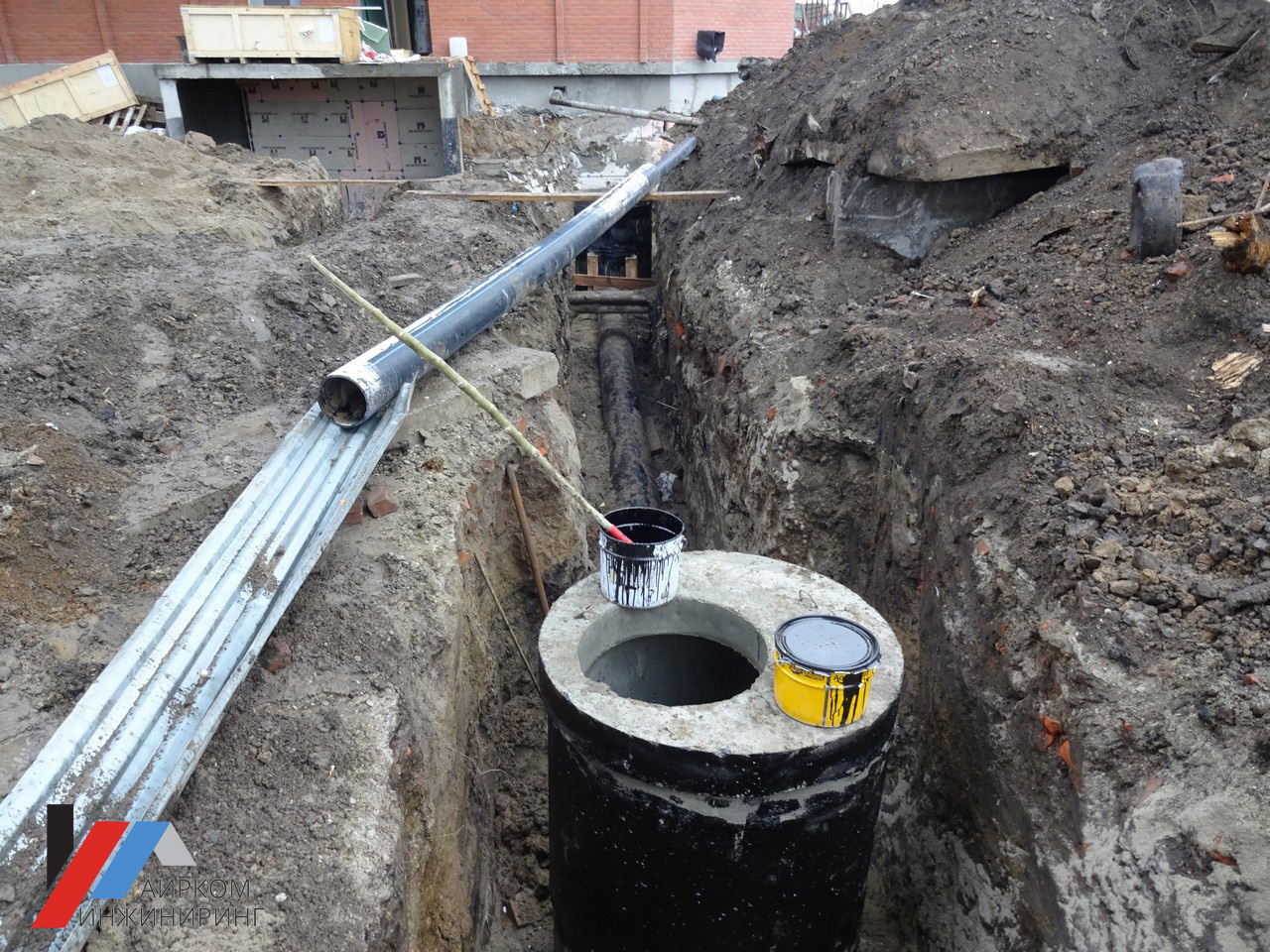

Прокладка канализации
Монтаж наружной канализации регламентируется СНиП и технологическими картами. Процесс выполненных операций отражается в книге производства работ. Записи производятся каждый рабочий день с обязательным отражением соответствия операций рабочему проекту.
В ходе выполнения технологических операций производится монтаж греющего кабеля внутри сточного коллектора. Работы проводятся согласно инструкции об установке и эксплуатации теплонагревательного элемента.
Этапы работ:
- Устраивается траншея. Обязательное условие – соблюдение необходимого уклона. Верхняя точка находится в месте выхода из здания. Ближайшая, нижняя, – в переливном колодце, в месте соединения с главной магистралью или у местной очистной станции.
- Монтируются переливные и смотровые колодцы. Необходимость отражена в проекте. Наличие сооружений вызвано:
- сложной геологией местности со значительными перепадами высот;
- длиной сточной магистрали;
- усложнённой конструкцией наружных систем водосброса.
Проверяется уклон в готовой траншее. Устраивается гравийно-песчаная подушка, – на данном этапе корректируются ошибки, возникшие по уклону траншеи. Монтируется защитный кожух (по необходимости).
Осуществляется прокладка наружных сетей канализации:
- производится сборка труб в плети (определяется условиями по монтажу канализационных труб);
- устанавливаются фитинги;
- выполняется сборка магистрали в целом.
Примечание: на этапе сборки магистрали необходимо осуществить монтаж греющего кабеля внутри коллектора.
Заключительный процесс – проведение пуско-наладочных работ. Состоит из двух подэтапов:
- проверка при открытой, не засыпанной грунтом траншее;
- окончательные мероприятия при собранной магистрали и укрытой траншее.
Пред засыпкой проводится визуальный контроль:
- мест соединений;
- наличие герметизирующих составов и уплотнителей;
- соблюдение необходимого уклона канализационной трубы;
- закрепление (при необходимости) коллектора, наличие разгрузочных опорных точек;
- правильность подключения электрических элементов греющего кабеля;
- отсутствие излишних изгибов и соединений.
После засыпки траншеи, проводятся испытательные работы, определяемые рабочим проектом. Самый простой – проливка готовой магистрали водой с замером входящего и выходящего потока по объёму. Количество приходящей воды можно зафиксировать в накопительном колодце септика. Для промышленной водосливной системы целесообразно применять специальную измерительную технику.
Совет. Проливку системы для частного домостроения целесообразно выполнять до закрытия траншеи, – так легче устранить выявленные недостатки.
Испытание наружной канализации и результаты отражаются в соответствующих документах, после чего оформляется акт выполненных работ. Как правильно заполнить документ, – приведено в соответствующем СНиП 3.01.04–1987.
Регистрация всех документов, в том числе, акта выполненных работ, является разрешением на введение в строй и эксплуатацию наружных сетей водопровода и канализации.
Расскажите о нас своим друзьям:
Бестраншейная прокладка инженерных коммуникаций
Прокладывать трубопроводы возможно и без выемки грунта, не нанося ущерб окружающей среде. Метод горизонтально–направленного бурения со временем станет основным при прокладке инженерных сетей.
Прокладка наружных инженерных сетей бестраншейным методом подразумевает монтаж установка ГНБ в начальной точке. В направлении точки выхода по заданной траектории пробивается пилотная скважина. По ней специальной машиной укладываются трубы-футляры, в них затягиваются трубы или кабели. При длине трассы до 10 м прокол может быть проделан и вручную.
Преимущества бестраншейной прокладки:
- автоматизация процесса;
- высокая скорость;
- возможность прокладывания сетей на глубине до 20 м исключает повреждение ландшафта, позволяет пройти под объектами, где рытье траншей недопустимо;
- отсутствие расходов на восстановительные работы существенно снижает общую стоимость;
- не нужно прерывать нормальную жизнедеятельность на месте проведения работ;
- аварийные ситуации, повреждения ранее проложенных сетей становятся принципиально невозможными.
Пересечение наружных, подземных сетей водопровода и канализации
В случаях необходимости сделать пересечение сетей водоснабжения и канализации такие пересечения выполняются под прямым или близким к нему углом.
Стальные трубы водоснабжения прокладываются при пересечении с канализацией выше сети водоотвода на 0.4 м. При применении чугунных труб необходимо применить кожух из стали. Длина кожуха в ту и другую сторону от места пересечения составляет в глинистых, тяжелых грунтах не менее 5 м, а в песчаных и супесных грунтах – 10 метров.
Местные канализационные сети допускается монтировать выше сетей, осуществляющих водоснабжение зданий без кожуха, при расстоянии между стенками трубопроводов по вертикальной оси как минимум 0.5-0.7 м.
При параллельной прокладке сетей водоснабжения и канализации на одном уровне расстояние между стенками проложенных труб должно быть не менее 1.5 м при условном проходе трубопровода диаметром 200 мм включительно и не менее 3 м при условном проходе более 200 мм.
При монтаже водоснабжения, проходящего ниже труб водоотведения, вышеуказанные расстояния по горизонтальной оси увеличивают на разность отметок глубин проложенных сетей трубопроводов.
Разновидности канализационных систем по СНиП.
Внимание! При проектировании и монтаже канализации наружной сети опираются на правила СНиП. Сеть канализации включает смонтированные в единую систему отдельные трубы, имеющие вид разветвленной коммуникации
Трубопровод передвигает стоковые воды от зданий к емкостям, в которых воды очищают и перерабатывают
Сеть канализации включает смонтированные в единую систему отдельные трубы, имеющие вид разветвленной коммуникации. Трубопровод передвигает стоковые воды от зданий к емкостям, в которых воды очищают и перерабатывают.
Типы канализации:
1.наружный тип, предполагает прокладку труб с очистными сооружениями на улице.
2.внутренний тип, представлен конструкцией внутри строений.
Жидкость по трубам протекает при помощи давления либо самотеком, поэтому существуют трубопроводы:
1.безнапорного типа.
2.напорного типа.
Важно! Системы канализации и водоснабжения безнапорного типа прокладывают, соблюдая угол наклона для того, чтобы стоки перемещались естественно до места переработки. Распространенным вариантом материала для канализационных труб считается полиэтилен
Напорный тип трубопровода работает от насоса, который подает давление для отведения стоков. Напорные сети отличаются повышенной прочностью конструкции, лучшим материалом считается поливинилхлорид.
Центральная система транспортирует стоки целого города, автономная прокладывается для обслуживания частного строения, иногда пары домов.
Метод прокладки наружных систем подразумевает:
1.общесплавные системы.
2.полу раздельные системы.
Общесплавная сеть передвигает стоки бытового типа, дождевые по единому трубопроводу. В полу раздельной сети стоки разного характера транспортируются отдельно, но в итоге они стекают в одно место. Раздельный тип коммуникации транспортирует стоки разными путями в отдельные емкости.
Материал труб для наружного водопровода и канализации
Трубы ПНД для водоснабжения
Монтаж наружного водопровода из полиэтиленовых труб сегодня наиболее распространен, обусловлено это большим количеством достоинств материала и следующим перечнем характеристик:
Размер наружного диаметра трубы – от 25 мм. Рабочая температура – до 40 градусов (полиэтиленовый трубопровод низкого давления предназначен лишь для холодной воды). Температура плавления вещества – около 125 градусов. Высокие показатели пластичности труб позволяют стойко вынести замораживание вместе с водой внутри, без деформации, надрывов и т.д. Материал устойчив к коррозии, отложения не образуются, следовательно, пропускная способность не уменьшается. Срок службы полиэтиленовых труб достигает 50 лет и выше. Простота сборки с помощью обжимных фитингов
Важно, чтобы фитинги находились в легкодоступных местах в случае поломок, иначе трубопровод нужно сваривать. Поставляться могут в виде отдельных прямолинейных труб длиной до 12 метров или в бухтах длиной свыше 50 метров
Еще одно достоинство – материал могут поставлять длиной до 1 км в бухтах. Ведь одно из главных особенностей внешнего водопровода – отсутствие большого количества стыков по всей длине. Запрещены соединения на резьбе.
При помощи специального сварочного аппарата возможна сварка отдельных частей труб ПНД.
Газоснабжение
Газовые сети обеспечивают подачу топлива потребителям под определенным давлением и в необходимых объемах. Большая часть населения использует природный газ для приготовления пищи и отопления жилья, подогрева воды. Прокладка системы газоснабжения включает установку:
- абонентских ответвлений. Они подсоединяются к газораспределительной сети и призваны обеспечить подачу газа к зданиям;
- внутридомовых газопроводов. По ним обеспечивается транспортировка газа внутри здания и подведение его к отдельным бытовым газовым приборам.
При укладке газопровода нельзя допускать нарушений сохранности поверхности труб и соединений, изоляционных покрытий. При завершении установки, реконструкции, капитального ремонта системы газоснабжения обязательно проводится испытание на герметичность сети воздухом. При этом испытание газопровода, сложенного из полиэтиленовых труб, должно проводиться не ранее, чем через сутки после того, как будет сварен последний стык.
Природный газ взрывоопасен. Малейшее несоблюдение технологии монтажа и требований эксплуатации системы газоснабжения грозит гибельными последствиями.
