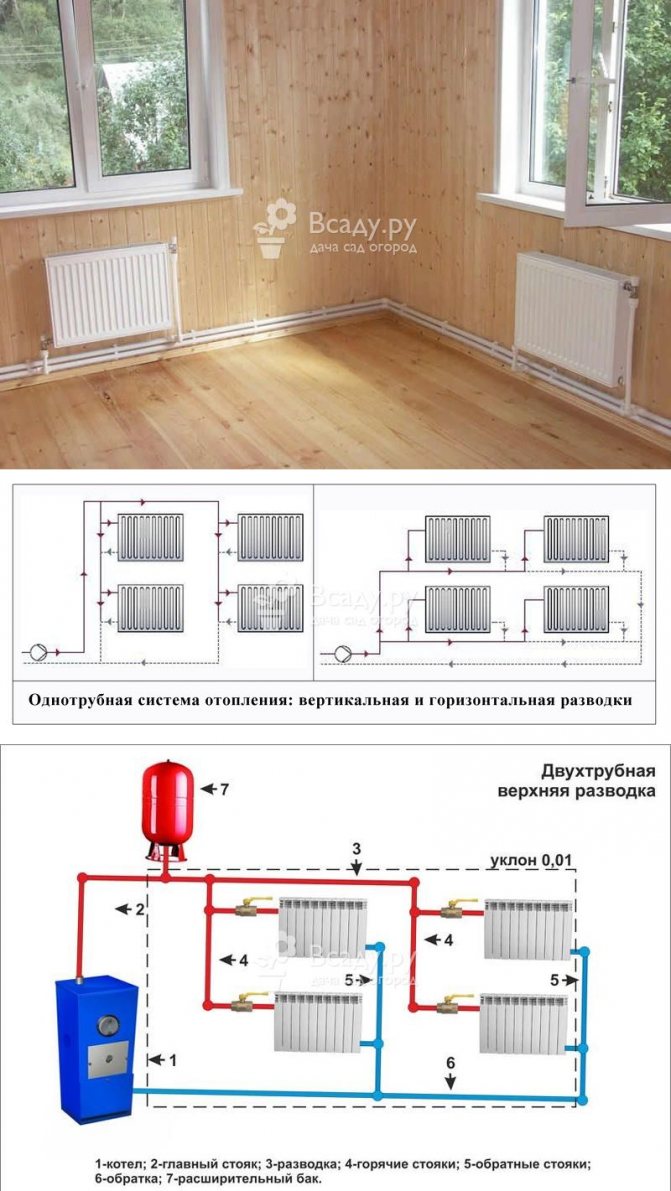

Однотрубное подключение
Монтаж отопления при помощи однотрубного метода является наименее затратным, в то же время разводка в две трубы будет наиболее эффективной, особенно если комнаты в доме имеют большую площадь.
Преимущества такой схемы заключаются в следующем:
- Простота монтажа и ремонта;
- Экономичность;
- Возможность прокладки магистрали на уровне пола;
- Использование системы в одноэтажном и двухэтажном доме;
- Возможность принудительной или естественной циркуляции.
При однотрубной системе вода передвигается от одного радиатора к другому по трубе, а по достижении последнего радиатора сильно остывает. Регулировке такая система не поддается.
Подключение радиаторов и выбор мощностных характеристик
Количество секций напрямую зависит от необходимого для помещения количества тепла. Батареи располагаются в том месте комнаты, где теплопотери наибольшие. Обычно это оконные проёмы и наружные стены. Подключение может происходить тремя разными способами.
Боковое соединение характерно для централизованного отопления. Диагональное же идеально вписывается в схему магистралей, проложенных горизонтально. Как в первом, так и во втором случае, батарея прогревается максимально равномерно.
При монтаже системы однотрубного типа используется разностороннее соединение. Так теплоотдача прибора становится значительно меньшей. Сверху радиатор намного теплее.
Некоторые модели радиаторов разработаны таким образом, что патрубки присоединяются к ним снизу. Разводка в этих устройствах внутренняя.
Виды циркуляции теплоносителя
В соответствии с принципом перемещения теплоносителя, который используется для обогрева частных домов, все системы делятся на два типа – с естественной и принудительной циркуляцией. В многоквартирных домах широко используется первый из этих вариантов, когда водный носитель движется самотеком. Это становится возможным по причине различной плотности нагретых и остывших слоев жидкости, когда происходит вытеснение теплых частей холодными.
При проектировании отопления для дачи или загородного строения, где система изолирована от других потребителей, без принудительной циркуляции обойтись практически невозможно.
Естественная циркуляция
В системе с жидким теплоносителем, перемещающимся самотеком, нагретая вода имеет меньшую плотность и, находясь в замкнутом объеме, постепенно выдавливается холодными пластами. Для ее перемещения даже вертикальные участки отопительной разводки не являются препятствием.
Нагреваемый в котле теплоноситель самотеком поступает в установленные радиаторы, отдает тепло через обмен с окружающим воздухом, а затем возвращается к котлу. С течением времени этот цикл повторяется, поддерживая тем самым процесс естественной циркуляции. Для ее обеспечения в системе предусматриваются небольшие технические условия:
- Горизонтальные участки подобно канализации делаются с небольшим уклоном в сторону перемещения теплоносителя – не более 3 см на п.м.
- Котел располагается как можно ниже относительно горизонта, что увеличивает разность давлений – срабатывает принцип сообщающихся сосудов;
- Подающий стояк и коллекторные трубы с горячей водой делаются большего диаметра.
- Сама трасса теплопровода прокладывается по возможности прямыми участками, число поворотов в которых минимально.
Системы с естественной циркуляцией устанавливаются в небольших по площади помещениях до 100 квадратных метров
- этот способ эффективен лишь в ограниченных по размеру строениях – площадью не более 100 кв. метров с общей длиной труб около 30 метров;
- невысокая скорость прогрева помещений;
- сложность расчета требуемой мощности и необходимость применения открытой емкости вместо расширительного бака;
- постоянное испарение жидкости, запасы которой приходится все время пополнять.
Указанные недостатки являются причиной того, что системы естественной циркуляции в частных домах практически не устанавливаются.
Системы с принудительной циркуляцией
Для систем с принудительной циркуляцией нет ограничений по площади
Обязательным элементом таких схем является нагнетающий давление жидкости насос. Он встраивается в обратную трубу проводки, по которой возвращается остывший теплоноситель, либо устанавливается непосредственно в котле. Для продления срока его службы в трубу устанавливается очистительный фильтр. К преимуществам принудительной циркуляции относят:
- нет потребности в организации специального уклона;
- быстрота тока жидкости по полипропиленовым трубам;
- равномерность обогрева окружающего пространства;
- эстетичность системы из труб одинакового диаметра.
Нет ограничений на длину трубопровода. При ее увеличении достаточно поставить более мощный насос.
Недостатков у этого способа организации циркуляции практически нет, если не считать значительные затраты на обустройство.
Разметка трубопровода
На разработанной схеме указывается, где проходят трубы. Теперь выполняется разметка на стенах помещения по заданной схеме. Отмечаются места, где необходимо сделать отверстия в конструкции для прокладки труб. Также размечаются места устройства крепежей (клипс), их размер зависит от диаметра трубы и кронштейнов для монтажа радиаторов.
Для проводки труб сквозь стены и перекрытия необходимо сделать отверстия в конструкциях с помощью перфоратора. Отверстие должно быть немного больше диаметра трубы. Для устройства отверстий в деревянной конструкции используется дрель со сверлом по дереву.
Для монтажа клипс и кронштейнов сверлятся отверстия в стенах по уже выполненной разметке.
Во время проводки трубы через отверстие её торец нужно закрыть пленкой, чтобы избежать попадания в трубу строительного мусора и пыли.
Технология устройства
Итак, монтаж системы отопления частного дома подразумевает не только непосредственную работу с трубами и радиаторами, но и некоторые подготовительные работы. Вообще нужно сказать, что подготовительные работы будут на каждом из этапов, но есть и такие работы, которые нужно провести перед выполнением устройства всей системы в целом.
Что же нужно готовить
Действительно, какие работы необходимо сделать до того, как начать монтаж отопления в частном доме? К этому моменту должно быть следующее:
- Выбраны и обозначены места крепления радиаторов. То есть уже должно быть известно, куда ставить, сколько ставить, под какими окнами, на каком уровне и так далее;
- Подобран тип радиаторов, то есть их разновидность по материалу производства, по способу регулировки или по возможности такой регулировки и так далее;
- Сделан расчет размеров радиаторов, то есть уже должно быть известно, в каком помещении, сколько будет секций обогрева и так далее;
- Произведена закупка всех фасонных элементов;
- Приготовлен или закуплен весь необходимый для работы инструмент.
Отопительная система дома
Это означает, что всех деталей необходимо, в оптимальном варианте, закупить на 10 процентов больше, чем было посчитано.
Первый этап
Этот этап – этап разметки. Сначала в руки берется схема. На ней можно видеть, как трубы проходят через стены. Поэтому первым делом необходимо своими руками отметить на стенах места прокладки труб. Что касается радиаторов, то места их крепления должны быть обозначены заранее, как уже отмечалось.
Кроме отметок в стенах, необходимо сделать отметки для элементов крепления труб. Как правило, нижняя магистраль проходит выше уровня пола на пару сантиметров, то есть сразу над плинтусом. При разметке необходимо учитывать, что шаг крепления для пластиковых труб должен составлять не больше 50 см.
Дальше следует обозначить место, куда будет выводиться сливная труба, если система не будет полностью замкнутой. Так же необходимо обозначить места установки нагревательного котла и других элементов.
Второй этап
На этом этапе начинается непосредственный монтаж системы отопления.
Сперва необходимо сделать отверстия для труб и радиаторов, точнее для элементов крепления радиаторов. Если речь идет о стенах из бетона, то понадобится перфоратор со специальными сверлами. Для деревянных стен достаточно будет обычной дрели.

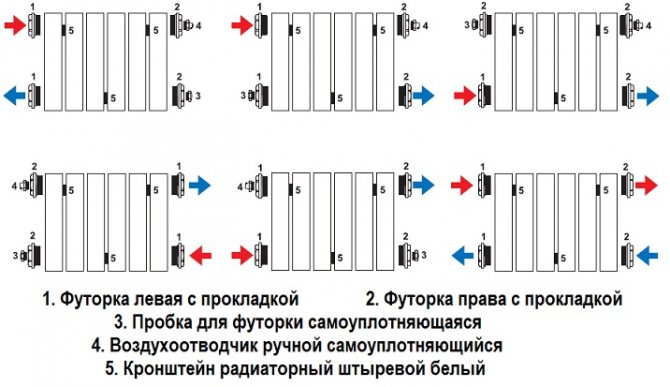

Варианты подключения труб к радиаторам
Надо сказать, что деревянные стены сверлятся только для пропуска через них труб. Клипсы же будут крепиться к ним саморезами.
Часто получается так, что длина труб просто не позволяет протянуть их через отверстия. В таком случае элементы разрезаются, однако заранее необходимо подумать, в каком месте сделать это лучше всего.
Третий этап
Итак, на третьем этапе необходимо отметить своими руками те места, где будут устанавливаться крепежные приспособления для радиаторов. Поскольку места установки этих радиаторов уже были обозначены, то теперь останется только обозначить там места крепления кронштейнов.
Здесь нужно сказать, что обычный чугунный радиатор крепится на парные кронштейны, то есть один снизу и один сверху. Таких пар может быть и две, и три, и больше, что зависит от количества секций.
Для ускорения такой работы необходимо сделать заготовку. Она может быть представлена дощечкой, на которой показаны уровни установки верхнего кронштейна и нижнего.
Все секционные батареи крепить необходимо так, чтобы кронштейны располагались минимум между первой и второй секцией с каждой стороны. В том случае, когда количество таких секций превышает десять, посередине устанавливают дополнительную пару крепежных приспособлений для радиаторов.
Потери тепла при различном подключении
Четвертый этап
Этот этап посвящен подготовке радиаторов, после чего будет осуществлена их установка.
В том случае, когда отопительные элементы сделаны из алюминия, необходимо вывернуть футерки. Дальше пакля вместе с герметиком наворачивается на резьбовое соединение, и все это вворачивается обратно в батарею.
К муфтам крепятся вентили. Сделать это нужно при помощи накидных гаек своими руками.
Все, дальше радиаторы ставятся и соединяются трубами. Устанавливается котел и остальные элементы.
Выбираем оборудование для отопления частного дома
В местах где бывают перебои с поставками основного вида топлива, рекомендуется устанавливать универсальные котлы отопления.
На рынке представлен огромный ассортимент котлов. Появились даже гибридные котлы. способные работать, например, как на газе, так и дровах. Так, выбор зависит сугубо от ваших предпочтений и нужд. Конечно, более дорогими будут котлы с полным набором автоматики и гибриды. Первые с лихвой окупятся своим высоким КПД, а вторые – универсальностью.
Нельзя посоветовать конкретную модель, так как разные приборы имеют различную мощность. Выбирайте тот аппарат, который максимально подойдет для ваших условий. однако старайтесь подбирать котел так, чтобы его эксплуатация не была затратной. Если пользуетесь дровами, то лучше выбрать модель на дровах. Если подведен газ, то используйте газовую модель.
Оборудование, комплектующие и материалы
Оборудование имеет уйму деталей. Их необходимо разделить на 4 неотъемлемые группы:
- Котельное отопление.
Включает котел, бак, насос и горелку. Выбор котла зависит от «питания». Бак – от выбранной системы отопления, существует открытый и закрытый. Необходимость насоса определяется выбранной системой. Все детали обговариваются при проектировании.
- Отопительные приборы.
Отвечают за обогрев постройки. По значимости не отстают от котла. Делятся в зависимости от материала приготовления:
- Чугунные;
- Биметаллические;
- Алюминиевые;
- Стальные.
Некоторые делят их по ценовой политике, надежности, исполнению (стандарт, эксклюзив и тд.).
Надежность, качество, эксплуатационный срок, полезность – основные характеристики, на которые необходимо обращать внимание при выборе данного прибора
- Трубы.
Трубами характеризуется разводка отопления. Их вариаций настолько много, что проще будет разбить на две большие группы: металлические и полимерные. Разводка труб отопления (однотрубная схема или двухтрубная) также непосредственно влияет на их цену.
В первой группе присутствуют дорогие медные, нержавеющие и оцинкованные трубы. Также есть стальные. Металлические нуждаются в сварке и резьбовых соединениях. Достаточное прочные, но тяжелые. Работать с ними не удобно.
Вторая не имеет таких минусов. Цена приемлемая. Крайне популярны полипропиленовые. Идеальный вариант – армированные полипропиленовые трубы. Требуют сварки, но уровень сложности низкий. Также есть полиэтиленовые и металлопластиковые варианты.
- Запорно-регулирующая арматура.
Отвечает за контроль температуры путем смены потока в любом месте трубопровода. Применяются от котлов до батарей. Следующие элементы используются в роли регулировщиков:
- Различные клапаны;
- Воздухоотводчики;
- Редукторы давление;
- Краны (шаровые) и вентили;
- Манометры.
Подключение радиаторов к двухтрубной системе
Установленные батареи присоединяются к магистралям в процессе монтажа, правильное подключение радиаторов отопления при двухтрубной системе – это боковое либо диагональное. Все существующие способы показаны на рисунке:
Как видите, способ №2 не рекомендован к исполнению, поскольку при таком присоединении часть отопительного прибора не прогревается, особенно верхние углы.
К какому температурному балансу приводит нижнее подключение радиатора к двухтрубной системе, хорошо иллюстрируют рисунки:
Батареи, задействованные в вертикальной схеме, обычно имеют боковое присоединение (способ №3). В горизонтальных же системах наиболее предпочтительна диагональная схема подключения (способ №1), благодаря этому достигается максимальная теплоотдача отопительного прибора, что и представлено ниже на изображении:
Пайка труб
Для соединения элементов трубопровода используется специальный паяльник, который имеет две насадки. Каждая пара насадок соответствует определенному диаметру трубы. Одна насадка нагревает внешнюю поверхность трубы, а другая –одновременно внутреннюю поверхность фитинга. Процесс нагрева составляет не более 7 секунд. Затем элементы соединяются.
Во время нагрева и соединения запрещено вращать монтируемые элементы трубопровода.
После соединения необходимо подержать детали до 30 секунд, для того чтобы они остыли, и спайка была выполнена равномерно. Последовательно соединяя элементы трубопровода, выполняется его монтаж под ключ.
Электрическое отопление
Система обогрева электричеством отличается автономностью и безопасностью. Существует возможность контроля температурного режима в каждом помещении.Данный способ применяется, когда отсутствует возможность подсоединиться к газопроводу.Для обогрева применяется специальный котел, электроконвекторы, схемы пленочного обогрева или специальные тепловые панели.
Какие элементы понадобятся для монтажа?Перед монтажными работами приобретаются составляющие схемы отопления.
КотелКотел определяет функционирование всей системы. Данный агрегат создает необходимое тепло и отдает его теплоносителю, который перемещает его к батареям.Любые приборы отопления оснащены двумя камерами. В первой камере сгорает топливо. Это камера сгорания. А из другой камеры (теплообменника) выходит теплоноситель.
Также устройства бывают:• одноконтурными;• двухконтурными. Последние еще являются устройством для подогрева воды.
В зависимости от используемого топлива отопительные агрегаты делятся на следующие виды:1. Электрические модели применяются в местностях, где нет газа. Зависят от перебоев с электричеством и характеризуются дороговизной.2. Самым востребованным считается газовый котел. Отличается экономичностью и удобством в эксплуатации.3. Агрегаты на жидком топливе применяются не часто. Для них нужно отдельное помещение, так как выделяют запах при сгорании.4. Модели на твердом топливе популярны в районах, куда не провели газопроводную магистраль. Требует систематической загрузки топливным сырьем.
Совет! Рекомендуется использовать котлы, с двумя вариантами отопления. Например, газовый агрегат или электрический с горелкой для твердого топлива. Это поможет в случае перебоев с электричеством или проблемами с газом.
Виды котлов для частного дома
ТрубыПри выборе труб рассматриваются следующие варианты:1. Стальные практически не применяются. Отличаются коротким эксплуатационным сроком и сложностью монтажа.2. Металлопластиковые конструкции легко монтировать, но для них требуется тщательно выбирать подходящие комплектующие.3. Полипропиленовые трубы монтируются с помощью паяльника и поэтому обеспечивают хорошую герметичность.4. Недостатком медных изделий является дороговизна. В остальном – это лучший вариант, который характеризуется долговечностью, надежностью и гигиеничностью.
Совет! В частном доме лучше использовать конструкции из полипропилена или медные.
Разводка из полипропиленовых труб
РадиаторыРадиаторы выбираются из следующих видов:1. В закрытых системах используются стальные конструкции. На воздухе сталь окисляется.2. В частном доме часто применяются радиаторы из алюминия. Характеризуются качественной теплоотдачей и быстрым нагревом, но не приспособлены для сильных нагрузок.3. Биметаллические состоят из двух металлов. По стальной трубе передвигается теплоноситель, а ребра из алюминия обеспечивают хорошую теплоотдачу.4. Надежными и долговечными считаются модели из чугуна.
Важно! Необходимо выполнить подсчет секций для системы отопления. На 1 кв.метр требуется 100 ватт мощности
Площадь помещения умножается на 100. Затем цифра делится на значение теплоотдачи одной секции, которая указана в паспорте. Таким образом, выявляется количество секций на комнату.
Монтаж радиатора своими руками
Схемы водяного отопления
Они могут классифицироваться по нескольким параметрам.
Количество розливов
Однотрубная отопительная система (ленинградка) подходит для поквартирного отопления или для обогрева небольшого по площади частного дома. Она представляет собой единственный кольцевой розлив, параллельно которому подключены отопительные приборы.
Классическая ленинградка
Преимущество ленинградки — абсолютная отказоустойчивость: пока между концами розлива есть хотя бы минимальный перепад давления, циркуляция в ней не остановится.
Без пары недостатков тоже не обошлось:
- Розлив должен образовывать замкнутое кольцо, что накладывает ряд ограничений на планировку отапливаемого помещения;
- Для ленинградки типичен значительный перепад температуры между батареями в начале и в конце розлива.
В двухтрубной системе каждый радиатор (или группа радиаторов) представляет собой байпас между двумя розливами (подающим и обратным). Именно двухтрубная схема применяется в большинстве многоквартирных домов. Она позволяет выровнять температуру батарей и практически не имеет ограничений по размерам контура.
Подающий и обратный розливы в подвале многоквартирного дома
Направление движения теплоносителя
Двухтрубная система может быть тупиковой и попутной. В первом случае при перетоке из подающего в обратный розлив направление движения теплоносителя меняется на противоположное, во втором — сохраняется прежним.
Первая схема нуждается в обязательной балансировке — дросселировании подводок ближних к вводу отопления или котлу приборов. Без балансировки большая часть объема теплоносителя станет циркулировать именно через ближние радиаторы, дальние же будут заметно холоднее.
Распределение температур радиаторов в тупиковой двухтрубной системе
В практике автора был случай, когда отсутствие балансировки двухтрубной системы привело к полной остановке циркуляции в дальних радиаторах и разморозке розливов.
Попутная схема (она же — петля Тихельмана) — это несколько (по числу отопительных приборов или их групп) параллельных отопительных контуров равной протяженности и равного гидравлического сопротивления. Петля Тихельмана не требует балансировки и обеспечивает одинаковую температуру всех батарей.
Схема контура с попутным движением теплоносителя
Ориентация
Разводка отопления может быть вертикальной (стоячной) и горизонтальной (например, в случае поквартирного отопления). В большинстве многоквартирных домов отопительный контур включает и вертикальные, и горизонтальные участки. Типичный пример — стояки и розливы отопления.
Комбинированная (горизонтально-вертикальная) разводка отопления
Дорогие
В тех сложных ситуациях, когда частный дом стоит в местности, где нет ни электричества, ни газа, но финансы не ограничивают выбор по поиску решений, следует обдумать следующие варианты отопления:
- с помощью котла, работающего на сжиженном газе;
- альтернативные источники тепла или энергии.
В случае, когда нет только газа и с твёрдым топливом проблемы, можно воспользоваться котлом, работающем на жидком топливе, например, дизельном. А также использовать так называемый тепловой насос.
Сжиженный газ
Сжиженный бутан-пропан в баллонах вполне может заменить магистральный природный газ в качестве топлива для соответствующего котла. Но перед установкой котла необходимо убедиться в периодичности поставки сжиженного газа в данную местность и в действительной выгоде такого решения, учитывая стоимость агрегата нужной мощности, его монтажа, расход газа на отопительный сезон. Всё это сравнить с другими способами, не забывая, конечно, о простоте обслуживания и эксплуатации тех или иных устройств.
Для работы на сжиженным газом подходят обычные газовые котлы, в которых специалисты меняют лишь диаметр сопел на горелках. А если вдруг проведут природный газ, то всё возвращают к исходному, чтобы работать от этого вида топлива. Особенно отопление на котле, работающего на сжиженном газе, актуально на дачных постройках в осенний или весенний период, когда не требуется большого расхода топлива. В ином случае (если отапливается дом в зимний период) будет правильным решением установка специального резервуара для закачки и хранения сжиженного газа. Этот резервуар называется газгольдер.
Тепловой насос (требуется свет)
Принцип работы теплового насоса схож с кондиционером или холодильником, но если взглянуть на этот процесс наоборот. То есть он нагревает теплоноситель, имеющий низкую температуру в своём теплообменнике до температуры 50 градусов и направляет его в систему отопления.
Однако для работы теплового насоса необходимо электричество. Затрачивая 1 кВт электроэнергии от сети, он даёт примерно 3-5 кВт тепловой энергии. Этот вариант хорошо подоходит для тех, кто не хочет топиться углем, но ищет альтернативные варианты отопления дома без газа.
Дизельное топливо
Отопление от котла, работающего на дизельном топливе, тоже предусматривает наличие электричества (нужно питать дизельный насос, подающий топливо в котёл). Но следует учитывать, что такое решение в районах, не имеющих магистрального газа, вполне приемлемо. Но, конечно, с условием наличия электричества. Работать с котлом на дизельном топливе без центрального электроснабжения недопустимо с точки зрения пожаробезопасности. Такой котёл должен функционировать с обязательной системой безопасности, так же питаемой от электросети.
Альтернативные источники (очень дорого)
Среди современных альтернативных способов отопления частных домов без газа можно выделить использование геотермального тепла, который нашел уже широкое применение в странах Западной Европы. В нём задействовано тепло земной коры (геотермальное тепло), нагреваемое в тепловом насосе.
Кроме того, перспективен также и гидротермальный обогрев дома. Здесь уже гидротермальный контур для получения начального тепла размещают в водной среде (пруд, озеро и другое). Даже в сильные морозы подо льдом вода имеет положительную температуру, достаточную для её преобразования в требуемую для отопления.
В южных районах можно применить способ аэротермального (то есть воздушного) отбора тепла для преобразования его в отопительное. Но при −15 градусах такой способ практически не работает, поэтому он актуален лишь в тёплых районах.
Для получения энергии сооружают солнечные батареи и коллекторы. Коллекторы сами являются отопителями, а солнечные батареи служат для преобразования солнечного тепла в электричество с дальнейшим аккумулированием его. В холодное время аккумулированное электричество может применяться в работе котла, насосов, защиты. Но полностью заменить источники тепла они не в состоянии
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Виды отопления
За многовековую историю человечеством изобретено множество самых разных способов обогрева, все их просто перечислить будет достаточно затруднительно, но некоторым из них необходимо отметить особо.
Печное отопление
Один из древнейших способов обогрева жилища. Наиболее популярен в местах, расположенных, как говорится, в «глубинке». Отличается простотой, доступностью и достаточно большой универсальностью относительно выбора вида топлива, а также других, дополнительных способов использования печей.
Печное отопление
Воздушное отопление
В достаточной мере популярный вид обогрева жилища. Может быть выполнен как:
- централизованный, когда горячий воздух по системе воздуховодов подается в различные помещения из какого-то единого центра;
- местный, путем установки специальных отопительных приборов, типа печей Буллерьяна, Бутакова и других аналогичных, способных обогревать отдельные помещения.
Схема воздушного отопления
Подобный способ позволяет обеспечить быстрый прогрев помещений, но не касаясь всех его достоинств и недостатков, необходимо отметить уменьшение содержания кислорода в нагреваемом воздухе. Печное отопление можно считать одним из видов воздушного.
Электрическое отопление
Универсальное, общедоступное отопление. Позволяет применять автоматизированные средства контроля за температурой, отличаясь при этом достаточно высокой эффективностью. Основной вопрос, связанный с использованием подобного способа обогрева, – стоимость электроэнергии.
Электрический котел
Водяное отопление
Один из часто применяемых способов обогрева жилых помещений. Может считаться универсальным видом отопления как по видам топлива, так и по возможностям. В этом плане стоит отметить, что он может быть реализован как с помощью специальных отопительных приборов (радиаторы отопления, конвекторы и др.), так и с помощью так называемых «теплых полов».
Схема водяного отопления
Порядок проведения работ
Если все готово, можно приступать к монтажу. Вот основные его этапы:
Установка котла
Подключение теплогенератора к системе газоснабжения может осуществлять только сотрудник газового хозяйства, но все остальное пользователь вправе сделать самостоятельно. Прежде всего, нужно правильно выбрать место для котла. Он должен стоять поближе к дымоходу, так чтобы длина соединяющей их трубы не превышала 25 см. Площадь поперечного сечения дымохода должна быть не меньше, чем у дымоотводящего патрубка котла.
Объем помещения должен составлять не менее 15 куб. м, а при мощности котла свыше 75 кВт – по 0,2 куб. м на каждый киловатт.
Схема отопления с газовым котлом
В помещении должно быть окно, минимальная площадь которого определяется из расчета 0,03 кв. м на каждый куб. м объема.
В котельную должен поступать свежий воздух – непосредственно с улицы либо через соседнее помещение, например, через кухню.
Подключать полимерные трубы непосредственно к котлу нельзя. Между ними и теплогенератором должен быть металлический участок длиной не менее 3 м.
Разметка
Перед тем как продолжить монтаж системы отопления, нужно отметить на стенах местоположение крепежных элементов и отверстий для пропуска труб.
Разметку отверстий под кронштейны радиаторов удобнее всего наносить при помощи шаблона.
Если предполагается использовать секционные радиаторы большой длины, то кронштейны нужно располагать не только с краю, но и посредине, чтобы избежать провисание прибора с его последующей деформацией и разгерметизацией.
Установка оборудования и монтаж трубопроводов систем отопления
Рассмотрим монтаж системы отопления из полипропиленовых труб. Перед навешиванием радиатора на стене можно закрепить лист фольги, которая уменьшит теплопотери за счет отражения инфракрасного излучения. Еще один полезный прием – установка над радиатором плавно изгибающегося жестяного козырька, который облегчит нагретому воздуху выход из-под подоконника.
Циркуляционный насос устанавливают на линии «обратки» перед самым котлом. Здесь теплоноситель является наиболее холодным, а значит, насос прослужит дольше.
Этот участок хорошо подходит и для мембранного расширительного бака. Последний очень не любит турбулентность, и как раз перед циркуляционным насосом она почти никогда не наблюдается.
Воздухоотводчик устанавливается в самой высокой точке контура.
Готовая отопительная система с трубопроводом
Соединения в полипропиленовых и металлопластиковых трубопроводах выполняются разными способами. Детали из полипропилена свариваются, для чего их нужно разогреть на специальном инструменте, называемом в обиходе паяльником или утюгом.
Время выдержки строго регламентировано и зависит от диаметра детали и толщины ее стенки. После разогрева одна из деталей одевается на другую и по мере остывания они образуют прочный сплав.
Ни в коем случае нельзя сваривать полипропиленовые трубы между собой встык, без применения муфты. Такое соединение не выдержит внутреннего давления и очень быстро даст течь.
Для присоединения металлопластиковой трубы к арматуре или радиатору на ней необходимо закрепить фитинг. Фитинги бывают двух видов:
- Обжимные: самый доступный, а соответственно, и самый популярный вариант. Деталь состоит из штуцера, разрезного кольца (сухаря) и накидной гайки. Первой на трубу надевается гайка, затем – сухарь, после чего в нее вводят штуцер. Теперь сухарь нужно надвинуть на штуцер, а следом за ним – накидную гайку, которая при этом навинчивается на имеющуюся на штуцере резьбу. Затягивать гайку нужно до того момента, пока не услышите четырехкратное поскрипывание материала. У обжимных фитингов есть существенный недостаток: время от времени их приходится подтягивать, иначе они начнут подтекать. По этой причине их нельзя замуровывать в стены.
- Пресс-фитинги: более дорогая, но зато и гораздо более надежная разновидность. Фитинг имеет гильзу, которая обжимается специальными клещами вокруг штуцера после надевания на него трубы. При таком исполнении протечки исключены, так что трубы с пресс-фитингами можно безбоязненно прокладывать скрытым способом.
Перед протяжкой трубы через отверстие в стене ее конец следует обмотать полиэтиленовой пленкой во избежание попадания внутрь мусора.
Собранную систему нужно подвергнуть испытанию давлением – опрессовке. Для этого используют ручной или электрический опрессовщик. С его помощью в системе на несколько часов создают давление в 1,5 – 2 раза выше номинального.
Если за время испытаний показания манометра не изменились, значит, протечки отсутствуют.
Последовательность действий
Итак, у вас в квартире зимой очень холодно и вы устали оплачивать услугу, что на самом деле не предоставляется. Обязательно зафиксируйте этот факт документально, подавая соответствующие заявления поставщику тепловой энергии и в санэпидемстанцию. Такая фиксация может впоследствии сыграть свою роль при получении отказа и судебном разбирательстве, буде до него дойдет дело.
Если идти по правильному пути, то порядок действий должен быть следующий:
- проведение мероприятий по оформлению отказа от услуг централизованного теплоснабжения и демонтаж старых систем;
- получение разрешения на установку индивидуального источника тепла в соответствующих органах;
- выбор энергоносителя для обогрева квартиры;
- разработка технической документации. Простыми словами, нужно выполнить проект отопления со схемой подключения источника тепла к централизованным инженерным сетям;
- согласование ее с поставщиком энергоносителей и получение разрешения на установку теплогенератора;
- монтажные работы по устройству отопительной системы.
На практике наибольшую трудность представляет прохождение первых 2 этапов. Теплоснабжающая организация может препятствовать вам в отказе от услуг, ссылаясь на различные законодательные акты. Та же история может повториться и с получением разрешения на переустройство жилых помещений. Возможно, придется заручиться поддержкой юриста и даже дойти до суда. Тонкости этих вопросов надо изучать на соответствующих интернет-ресурсах.
Диаметр трубы для самотечного отопления
Первое и основное условие надежной работы гравитационного отопления – большой диаметр стояков (вертикальных магистральных труб) и лежаков (верхних и нижних горизонтальных подводящих труб). И по этому поводу часто можно услышать одно из главных заблуждений:
Это не совсем так. Циркуляции можно добиться и при тонких трубах. Однако для комфортного отопления такая система будет непригодна.
Дело в том, что в тонкой трубе окажется воды меньше, чем в толстой. И это понятно – площадь сечения увеличивается в зависимости от диаметра в квадратичной пропорции. В трубе диаметром, например, 20 мм при высоте стояка 6 метров будет всего два литра воды. При разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес в них будет различаться на 11 грамм. Этого уже достаточно, чтобы привести в движение воду – тяжелая холодная начнет давить вниз. Но при большой длине труб трение воды об их стенки уравновесит силу тяжести и циркуляции не будет. Запустить ее можно двумя способами:
- увеличить разницу температур между «подачей» и «обраткой»;
- увеличить начальную температуру «подачи» – разница в весе при высоких температурах ощутимее (см. таблицу).
Первый способ обычно и применяют – включают в циркуляционную систему радиаторы отопления. Они быстрее остужают теплоноситель, забирая из него тепло и отдавая в помещение. Но это не может происходить бесконечно. Сравнявшись с комнатной температурой, вода перестанет остывать, а разница в весе еще не будет достаточной для естественной циркуляции. К тому же сами радиаторы тоже увеличивают сопротивление системы.
В результате приходится нагревать воду в котле до более высокой температуры. Циркуляция запустится, но тогда в доме станет жарко, ведь температура теплоносителя поднимется выше расчетной. Да и КПД такой системы резко упадет. Дело в том, что холодная вода «принимает» большее количество теплоты от сжигания топлива, нежели горячая. Поэтому при попытке нагреть горячий теплоноситель еще сильнее, большая часть тепла от сгорания топлива будет буквально вылетать в трубу котла, оставшись неиспользованной.
А теперь – расчет для трубы диаметром 50 мм. В шестиметровом стояке из такой трубы вместится почти 12 литров воды. А при разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес будет различаться уже на 72 грамма. Такая система будет циркулировать и при более низкой температуре. Это позволит осуществлять топку котла равномернее и эффективнее, поднимая температуру, только если это необходимо для обогрева помещения.
Главный принцип работы отопления
Любой вид отопительной системы является замкнутым. В простом варианте любая схема разводки может быть рассмотрена как кольцо, состоящее из труб. В нем циркулирует горячая жидкость от нагревательного котла в приборы отопления, находясь в них какое-то время. Теплоноситель отдаёт при циркуляции тепловую энергию, и вновь направляется внутрь котла для нагрева. Цикл периодически повторяется.
Любая схема отопления включает в себя:
- Нагревательный котёл
- Соединительные системные трубы
- Радиаторы или аналогичные приборы отопления
- Арматуру
- Расширительный бак
- Циркуляционный насос
