Монтаж радиаторов отопления: как правильно выполнить установку своими руками

Однотрубная схема (квартирный вариант)

Такая схема подключения очень распространена в многоквартирных домах (от 9-и этажей и выше).

Одна труба (стояк) опускается с технического этажа проходит, все этажи и попадает в подвал, где входит в трубу обратки. В такой системе подключения, будет тепло в верхних квартирах, так как, пройдя все этажи и отдав тепло, к низу, вода в трубе остынет.

А если нет технического этажа (5-и этажные дома и ниже), то такую систему «кольцуют». Одна труба (стояк), подымается с подвала проходит все этажи, идет по квартире последнего этажа в соседнюю комнату и опускается, так же через все этажи в подвал. В таком варианте не известно кому повезло. На первом этаже в одной комнате, может быть тепло, там где труба подымается, а в соседней комнате холодно, там где та же труба опускается, отдав тепло всем квартирам.

Ошибки, возникающие при монтаже радиаторов

Часто при подключении радиаторов отопления возникают следующие ошибки:

Монтаж обратной схемы, т. е. подача воды заменяется обраткой. Эту проблему выявляют и устраняют во время тестирования.
При установке декоративных экранов закрывается доступ к термостату. Батареи начинают прогреваться очень плохо, в результате чего клапан отключает отопление. Происходит общее снижение эффективности работы узла до 20%. В этом случае глухую панель заменяют решетчатой конструкцией.
При отсутствии воздушных клапанов происходит затруднение равномерного прогрева, в результате чего начинают развиваться коррозионные процессы.
Если головку термостата установить вертикально, это приведет к нестабильной работе прибора. Необходимо термоэлемент установить правильно.

Естественное или принудительное движение воды?

Вариант подключения батарей зависит от того, какой тип движения воды или антифриза предполагается использовать для функционирования системы. Есть всего 2 варианта: естественная циркуляция и принудительная.

Первый вариант предполагает использование физических законов без покупки и установки дополнительных устройств. Подходит в том случае, когда теплоносителем выступает вода. Любая незамерзайка будет хуже циркулировать по системе.

Система состоит из котла, подогревающего воду, расширительного бачка, подающего и обратного трубопроводов, батарей. Вода, нагреваясь, расширяется и начинает свое движение по стояку, посетив по очереди установленные радиаторы. Охлажденная же вода из системы самотеком идет обратно в котел.

При таком варианте циркуляции горизонтальный трубопровод устанавливают с небольшим наклоном в сторону движения теплоносителя. Эта система является саморегулируемой, ведь в зависимости от температуры воды меняется и ее количество. Циркуляционный напор повышается, позволяя водице равномерно нагревать помещение.

При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. Такие способы подключения радиаторов к системе отопления выгодно использовать для небольших помещений.

Важно оборудовать батареи воздушными спускниками для удаления лишнего воздуха или установить на стояках автоматические воздухоотводчики. Котел лучше всего располагать в подвале, чтобы он находился ниже, чем отапливаемое помещение

Схема подключения радиаторов с естественной циркуляцией теплоносителя должна предусматривать незначительный уклон по направлению движения воды

Для домов площадь которых 100 м2 и более предстоит менять систему циркуляции теплоносителя. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам. Речь идет об установке циркуляционного насоса. Его мощность зависит от площади отапливаемого помещения.

Устанавливается насос на подающем или обратном трубопроводе. Чтобы удалять из системы лишний воздух, предстоит в самой верхней точке трубопровода вмонтировать автоматические спускники или использовать батареи с кранами Маевского для ручного стравливания.

Применение насоса для принудительной циркуляции позволяет использовать в качестве теплоносителя антифриз. В таком случае нужно устанавливать расширительный бак закрытого типа, чтобы испарения не вредили здоровью жителей дома

Циркуляционный насос применяется в двух- и однотрубных схемах с горизонтальной и вертикальной системой подключения отопительных приборов.

Особенности подключения радиатора в однотрубной отопительной системе

Понятие «однотрубная схема» красноречиво говорит о себе – подведение исключает параллельный монтаж. Выбор схем обусловлен многими факторами, но это не влияет на эффективность подачи тепла.

Схема однотрубной системы отопления

Обеспечение теплом в однотрубном контуре осуществляется по-разному. Например, в последовательном подсоединении батарей отопления труба переходит из одного отопительного прибора в последующий, замыкая контур на котле. Или уходит в стояк центрального отопления, где вода снова прогревается. Простой монтаж – единственный плюс, но к котлу возвращается почти холодный теплоноситель, которого недостаточно для обогрева домов большой площади и удаления от котла на большом расстоянии.

Некоторые отопительные приборы продуманы с учетом того, что разные входы и выходы предназначены под вход и отведение теплоносителя. Это должно быть описано в технической документации

Тогда по-разному будет распределяться подаваемая струя, создавая обратный ток или распыление внутри емкости радиатора.В некоторых случаях это не так важно, например, при седельном (нижнем) подсоединении. Седельное подсоединение в однотрубных схемах – хорошая возможность отключать каждый тепловой блок по отдельности

Способы подсоединения радиаторов отопления

Хорошо, когда в описании к модели есть рисунок, наглядно поясняющий, как подключается данный тепловой блок. Рекомендуется перед покупкой батареи уточнить правила монтажа и все нюансы относительно рекомендаций способа подсоединения:

нижний;
боковой;
диагональный.

При двухтрубной схеме подающая теплоноситель трубы и «обратка» функционируют отдельно. Основная труба проходит сбоку от радиатора, нижний фрагмент служит только для возврата. Так эффективнее в плане эксплуатации, но предполагаются двойные затраты при монтаже. Способы подсоединения труб примерно такие же, но для монтажа лучше использовать схемы, чтобы не запутаться.

Терморегулирующий вентиль дает возможность экономить тепло

Диагональная схема подключения радиаторов

При диагональном подключении радиаторов подающая труба подходит с одной стороны прибора отопления, а выход теплоносителя происходит через отверстие, расположенное напротив по диагонали радиатора. При этом подача может быть подключена в верхний угол, тогда выходным будет нижнее отверстие с противоположной стороны.

Если подача подключена в нижний угол, то выходным будет верхнее отверстие, расположенное с противоположной стороны прибора отопления.

Диагональная схема подключения радиаторов считается наиболее эффективной, а наиболее верным вариантом подключения считается подвод теплоносителя в верхний угол, а его выход через противоположное нижнее отверстие. При таком подключении радиаторы работают с максимальной теплоотдачей.

Виды разводки труб

Подключение радиаторов отопления в частном доме может осуществляться по однотрубной или двухтрубной схеме .

Первый способ широко используется в домах многоэтажного типа, в которых горячая вода сначала подается по подающей трубе на верхние этажи, после чего, пройдя по радиаторам сверху вниз, она поступает к отопительному котлу, постепенно остывая. Чаще всего в такой схеме присутствует естественная циркуляция теплоносителя.

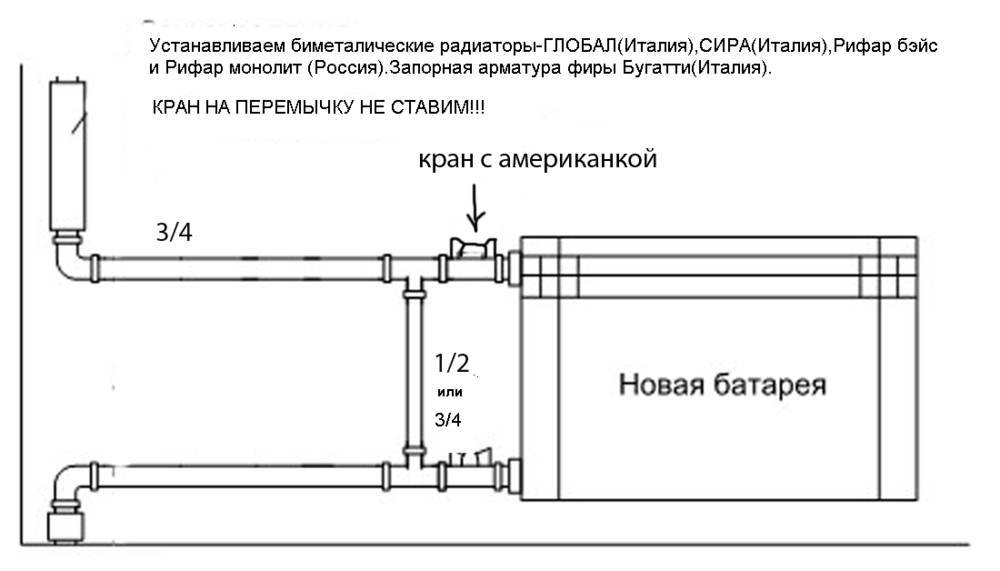

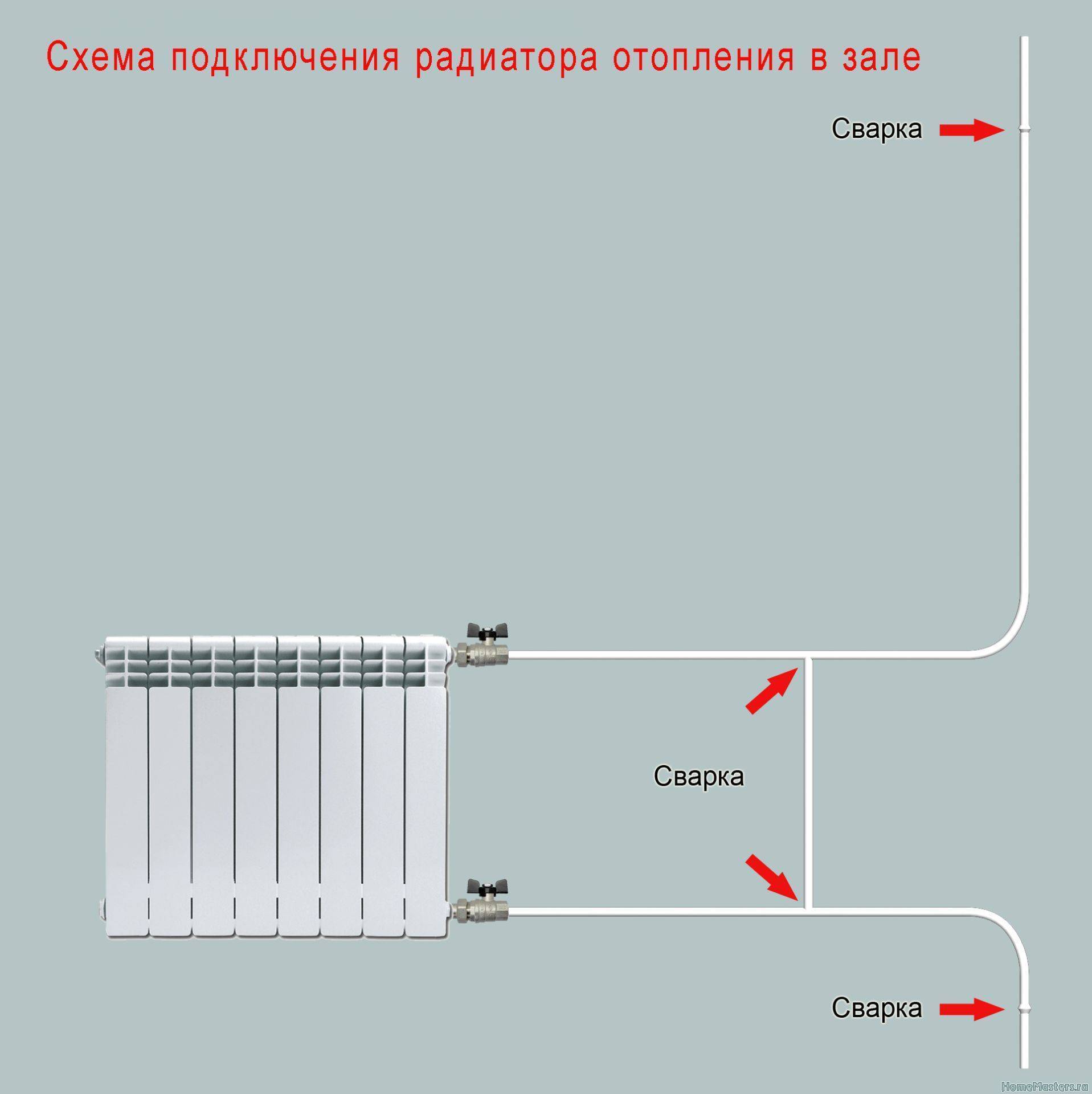

На фото однотрубная схема подключения радиатора в квартире с байпасом (перемычкой)

Ее главные достоинства:

Невысокая стоимость и материалоемкость.
Относительная простота монтажа.
Совместимость с системой теплых полов и радиаторов различных видов.
Возможность установки в помещениях с различной планировкой.
Эстетичный вид за счет использование только одной трубы.

Сложность проведения гидро- и теплорасчета.
Отсутствие возможности регулировка подачи тепла на отдельном радиаторе, не оказывая при этом влияние на остальные.
Высокий уровень теплопотерь.
Необходимо повышенное давление носителя тепла.

Обратите внимание: В процессе эксплуатации однотрубной системы отопления могут возникать затруднения с циркуляцией теплоносителя по трубопроводу. Однако их можно решить посредством установки насосного оборудования

Монтаж радиаторов отопления в частном доме с однотрубной разводкой с использованием циркуляционного насоса

Двухтрубная схема подключения батарей отопления в частном доме базируется на параллельном способе подключения отопительных приборов. То есть, ветка, подающая теплоноситель подается в систему, в данном случае не связана с веткой, по которой происходит его возвращение, а их соединение осуществляется в конечной точке системы.

Возможность использования автоматических регуляторов температуры.
Удобство в обслуживании. При необходимости недочеты и ошибки, допущенные при монтаже можно исправить без ущерба для системы.

Более высокая стоимость работ по установке.
Более длительный срок монтажа по сравнению с однотрубным типом разводки.

На схеме пример двухтрубной разводки отопления

Монтаж батареи отопления

Установку батареи лучше перепоручить технику из управляющей компании (она же потом проверит, как работает новый радиатор). Но если вы рассчитываете на себя, учитывайте ряд особенностей. Первая из них — принцип размещения теплоносителя. Именно от этого зависит качество работы агрегата. Оптимальное место для установки радиатора — под окном. Поднимаясь наверх, согретый воздух препятствует проникновению в жилище уличного холода.

Важно! Радиатор ставят не прямо, а под небольшим углом. Это необходимо, чтобы внутри корпуса не копился воздух

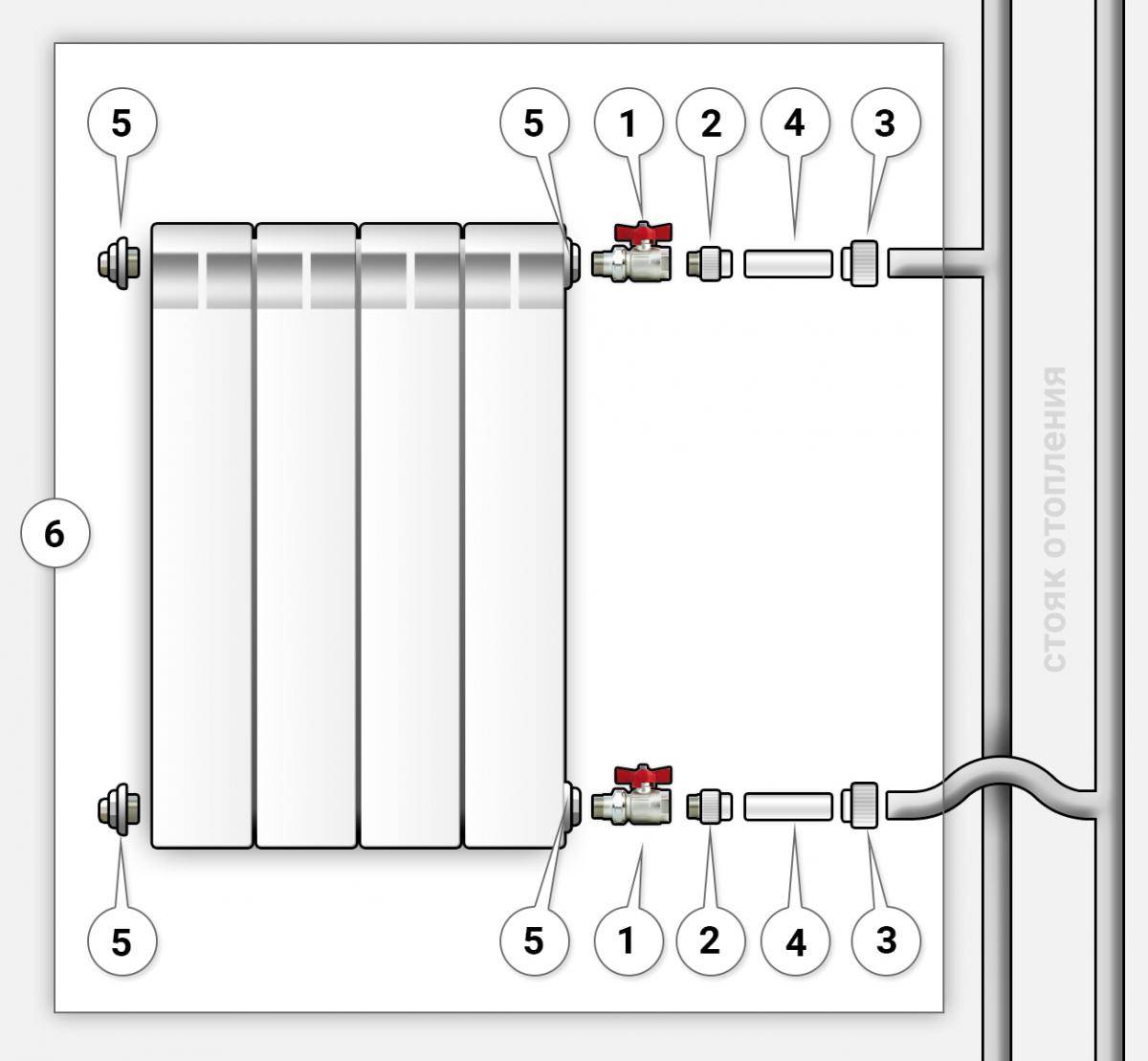

Как разметить радиатор и установить краны

Удалив прежний радиатор, размечают место под новый агрегат и устанавливают кронштейны

Очень важно соблюсти расстояния, предписанные СНиП, вертикальность и горизонтальность. Принцип един для всех батарей, алюминиевых и чугунных

Фото 2. Процесс проверки правильности установки радиатора отопления при помощи строительного уровня.

При любом типе отопления монтаж агрегата начинают с крепления полнопроходных шаровых кранов. С их помощью при необходимости можно будет снять радиатор для прочистки или ремонта, не перекрывая стояк.

Батарея располагается на середине окна, допустимая погрешность — не более 200 мм.

Теперь обратите внимание на промежуток между полом и обогревателем. Максимально допустимый показатель — 12 см

Между верхним краем батареи и самой нижней точкой подоконника — как минимум пять сантиметров. Максимум столько же оставьте между стеной и радиатором.

Схема подключения

Схема подключения радиатора зависит от того, где находятся входные и выходные отверстия батареи.

Всего таких схем три:

однотрубная (до 20% теплопотерь);
перекрестная (2%);
нижняя (13%).

Наиболее часто встречается однотрубная схема. Нижняя встречается в основном в таунхаусах. Ее отличает простота установки радиатора и наиболее низкие теплопотери.

Чугунная и алюминиевая батареи устанавливаются по одному и тому же принципу. В деревянном доме или здании старой постройки лучше устанавливайте чугунный агрегат не на кронштейн, а на специальные ножки (часто они идут в комплекте с батареей, также их можно купить отдельно). Потребуются и дополнительные подпорки.

Справка. Помните, что вес чугунного обогревателя может составлять до центнера, воспользуйтесь помощью напарника.

Установка батарей отопления: что, как и зачем

Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.

В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.

Что необходимо для производства работ

Чтобы своими руками самостоятельно произвести монтаж отопительных приборов, нам необходимо:

Собрать набор инструментов;
Сделать замеры и расчеты;
Изучить возможности и правила подключения;
Иметь желание и время.

Если вы обладаете желанием, то для вас не будет ничего невозможного. Если у вас есть опыт подобных работ, то вам будет он полезен.

Варианты разводки отопительных приборов

Схема установки батарей отопления может быть следующей:

Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;

Правильное подключение

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.

Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:

Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.

Подсчет секций радиатора

Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.

Устройство алюминиевого радиатора

Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.

Инструмент для работы

Установка батареи отопления своими руками возможна при наличии необходимого инструмента.

Набор инструментов состоит из:

Важно! Для зачистки поверхностей, которые будут соединяться, не применяйте напильник или наждак. Это может повлечь за собой плохую герметизацию

Установка батареи

Установить батарею отопления можно придерживаясь следующих шагов:

Если выполняется замена старых отопительных приборов на новые, то в начале нужно выполнить демонтаж старых. Для этого нужно слить воду из системы отопления, если вы живете в многоквартирном доме, то вам нужно обратиться в ЖЕК;
Выполняется разметка под крепления новых радиаторов;
Устанавливается кронштейн и навешивается батарея с регулятором. Установив кронштейн, убедитесь, что он надежно закреплен и выдержит вес батареи, для этого надавите на него всем своим весом;
Монтаж запорной арматуры и подключение трубопроводов отопления. При установке запорной арматуры проявите максимум внимания, чтобы резьбовые соединения были надежны.

Заключение

Надеемся, что после прочтения этой статьи вы получили необходимый набор знаний и теперь понимаете, как правильно установить батарею отопления в вашем доме. Соблюдая правила и советы, приведенные в этой статье, вы сделаете процесс установки безопасным и качественным.

Виды радиаторов отопления

Радиаторы отопления различаются материалами изготовления. Всего существует 4 основных вида:

Чугунные
Стальные
Алюминиевые
Биметаллические

Чугунные радиаторы отопления

Современный вид чугунных радиаторов. Данные модели по качеству значительно уступают советским образцам

Чугунные батареи знакомы каждому жителю нашей страны, ведь ещё недавно они были установлены во всех квартирах. И даже спустя годы развития технологий они продолжают быть популярными на рынке, и многие покупатели выбирают именно их в качестве элемента отопления для своего дома.

Конечно, за годы, прошедшие с советских времён, технологии изготовления чугунных радиаторов отопления значительно ушли вперёд. Единственное, что может смутить покупателя — это немного морально устаревший внешний вид изделия. Но это с лихвой окупается практически неограниченным сроком службы – при правильной эксплуатации он может составить вплоть до полутора веков. Некоторые производители заявляют гарантию на свою чугунную продукцию до 50 лет.

Преимущества в своих эксплуатационных свойствах радиаторы имеют за счёт высокой теплоёмкости чугуна – даже когда отопление уже отключили, чугунный радиатор будет отдавать накопленное тепло ещё несколько дней. В определенных ситуациях это так же может быть минусом. Ведь часто с чугунными батареями мы можете испытывать перегрев. А любой перегрев – это дополнительные траты за энергоноситель. В видео ниже про это рассказано все очень подробно. Также им не страшны резкие изменения давления и внешних условий.

Стальные радиаторы отопления

Такой вид радиаторов является более современным. Их изготавливают в двух вариантах исполнения: трубчатыми и панельными.

Их плюсами являются высокий КПД, большая отдача тепла во внешнюю среду и энергоэффективность.

Основные виды:

Панельные радиаторы. Они изготовлены в виде двух сваренных между собой пластин. Подключаются они боковым или нижним способом, выбор которого зависит от расположения отопительного контура.
Трубчатые радиаторы. Изготавливаются в виде нескольких сваренных между собой металлических труб. Количество секций необходимо выбирать исходя из площади отапливаемого помещения.

Трубчатый стальной радиатор отопления

Основной плюс систем со стальными радиаторами отопления является также и их главным минусом – из-за повышенной теплоотдачи они остывают слишком быстро после отключения источника тепла. При этом быстрое остывание позволяет точнее поддерживать микроклимат в помещении и это лучше сказывается на расходе энергоносителя.

Несомненными преимуществами выбора стальных радиаторов будут лёгкость транспортировки и монтажа (по сравнению с чугуном), малые габариты, низкая цена и простота интеграции в дизайн помещения.

Биметаллические радиаторы отопления

Внешне отличий с алюминиевыми батареями нет

Это, на сегодняшний день, самые популярные радиаторы. Они производятся в виде двойной конструкции из сплавов высокого качества. Внутренний контур таких батарей сделан из некоррозийного сплава, устойчивого к перепадам давления, а внешняя привлекательность и лёгкость обеспечены алюминиевой поверхностью.

Такой способ изготовления позволил сочетать преимущества двух предыдущих типов радиаторов – алюминиевых и стальных. Среди недостатков стоит отметить высокую стоимость, которая компенсируется долгим сроком эксплуатации. Также этот вид радиаторов – один из самых энергоэффективных. Стоит отметить и красивый нейтральный внешний вид, подходящий к любому интерьеру. Количество секций определяется исходя из параметров помещения и личных пожеланий заказчика – конструкция легко масштабируется в больших пределах. Существуют специальные таблицы определения количества секций в зависимости от площади помещения, составленные профессионалами.

Как будем подключать?

Схема подключения радиаторов может быть различной. От того, какому варианту будет отдано предпочтение, зависит уровень теплоотдачи и комфортность нахождения в квартире. Неправильно выбранная разводка может на 50% снизить мощность системы отопления.

Наибольшее распространение получила односторонняя боковая схема, отличающая наибольшим показателем теплоотдачи. В этом случае трубу, подводящую теплоноситель, соединяют с верхним патрубком, а отводящую с нижним.

Если сделать наоборот, эффективность обогрева помещения снизится практически на 7%. Для подключения многосекционных радиаторов такая схема не всегда оправдана, так как возможен недостаточный прогрев последних секций. Избежать этого можно путем установки удлинителя протока воды.

В квартире со спрятанными в полу или проходящими под плинтусом трубами используется нижнее подключение.

Это наиболее эстетичный вариант, при котором патрубки для подвода и отвода теплоносителя располагаются внизу в полу, а потому для подключения используются нижние отверстия.

Диагональное

Монтаж батарей, у которых двенадцать или больше секций, осуществляется по диагональной схеме.

Теплоноситель подается через верхний патрубок, располагающий с одной стороны радиатора, а отводится через нижний на другой стороне.

Последовательное

Такая схема подключения предполагает наличие в системе отопления давления, достаточного для движения теплоносителя по трубам.

При этом стоит предусмотреть кран Маевского, предназначенный для отвода избыточного воздуха.

Важно помнить, что выполнение ремонтных и профилактических работ будет сопровождаться отключением всей отопительной системы

Параллельное

Параллельная разводка предполагает наличие специального теплопровода, встроенного в систему отопления, через который теплоноситель подается и отводится наружу.

Наличие специальных кранов на входе и выходе делает возможным замену отдельных радиаторов без отключения теплоснабжения. Однако схема может стать причиной недостаточного прогрева труб при пониженном давлении в системе.

2 Разновидности схем монтажа батарей

Чтобы не столкнуться с дополнительными финансовыми расходами, очень важно накануне старта работ учесть все особенности подключения отопительных радиаторов. Для этого требуется произвести правильную разводку батарей

От выбора метода подключения обогревательных устройств к центральной сети теплоснабжения зависит комфортная температура в квартире.

К самому распространенному способу подключения радиаторов отопления относится боковой метод. Такой вариант позволит получить самую высокую теплоотдачу. Подключение подводящей трубы осуществляется к патрубку в верхней части батареи. Отвод теплоносителя происходит благодаря присоединенной к нижней части батареи отводящей трубы. Вход и выход теплоносителя осуществляется с одной стороны радиатора

Очень важно не перепутать местами подачу воды, поскольку из-за этого уменьшится мощность всей системы обогрева. Если радиаторы при таком варианте подключения не полностью прогреваются, то помочь может удлинитель протока воды

В таком случае последние секции батарей смогут нагреваться должным образом.

Мастера сайта REMOSKOP.RU подготовили для Вас специальный калькулятор Расчет количества секций радиатора . Вы легко сможете рассчитать нужное количество секций.

В случае применения радиаторов с более чем 12 секциями наилучшим образом подходят батареи с диагональным подключением. Благодаря такому способу прогрев батарей будет осуществляться равномерно. Подводящая труба подсоединяется к верхнему патрубку радиатора. Отвод происходит через нижнюю трубу. С таким подсоединением вход и выход размещаются с противоположных сторон батареи. Если обратка будет расположена в верхней части, то мощность радиатора уменьшиться на 10 %

Поэтому очень важно все присоединить правильно

У радиаторов с последовательным подключением движение горячей воды осуществляется за счет давления внутри системы отопления. Для правильного функционирования требуется установить кран Маевского. За счет этого можно спускать лишний воздух из системы. При выборе такого варианта подключения следует знать о сложности замены батарей. Поскольку в такой ситуации придется полностью отключить всю обогревательную систему, что в холодный период года не очень удобно.

При скрытой в полу системы отопления наилучшим образом подходит нижнее подключение радиаторов. В таком случае из пола вертикально располагаются трубы подачи и обратки, которые подключаются к нижней части батареи.
