Необходимые детали при монтаже водомера
Запорные краны
Как правило, в комплекте со счетчиком поставляется запорная арматура. Конструкция крана предусматривает ушко с отверстием для опломбировки.
Если при монтаже трубопровода используются пластиковые трубы, то допускается установка запорной арматуры без опломбирования. Решение принимается исходя из местных условий представителем водоканала.
Вентиль
При выборе крана обратите внимание на материал, из которого он изготовлен. Менее всего подходит в этом случае силумин
Его характеристики таковы, что есть большая вероятность возникновения межкристаллической коррозии, в результате которой изделие внезапно разрушается. Последствия этого явление понятны: затопление помещений, так как часто другой запирающий элемент водопроводной системы располагается далеко. Металлопластиковые краны хорошо показали себя при эксплуатации, и их популярность растет. Распространены шаровые краны, изготовленные из латуни или другого сплава, имеющего достаточную прочность.
Рукоятка имеет два исполнения: бабочкой или рычагом. Принципиального различия нет. Все зависит, насколько удобны установка и эксплуатация устройства. При этом необходимо помнить, что не следует оставлять кран в промежуточном положении. Для продления срока его службы требуется, чтобы он находился или в открытом, или в закрытом положении. При необходимости ограничения подачи воды, следует использовать вентильный кран.
Специалисты рекомендуют устанавливать дополнительно индивидуальную запорную арматуру на всех трубопроводах, ведущих к точкам забора. Это позволит без снижения комфорта производить с ними ремонтные работы.
Фильтр
Элемент счетчика
Для очистки воды используются два типа механических фильтров: прямые и косорасположенные. Первые из них могут быть использованы в трубопроводах, которые имеют горизонтальное расположение. Более универсальны косые фильтры, так как их можно устанавливать в горизонтальных и вертикальных магистралях.
Основной рабочий элемент прибора – металлическая сеточка. Она улавливает механические примеси, которые постепенно накапливаются, поэтому требуется периодическая очистка фильтра. С целью предотвращения повторного загрязнения воды в трубопроводе, в конструкции предусмотрен отстойник. Косой фильтр располагают таким образом, чтобы отстойник крышкой был обращен вниз, что упростит его разборку и очистку.
Какой выбрать счетчик?
Специалисты считают, что турбинный механический счетчик воды является оптимальным вариантом по стоимости и качеству. Притом, что электронные приборы учета потребления воды обладают высокой точностью, они чувствительны к перебоям электроэнергии. Поэтому вместо требуемой экономии средств возникают расходы на все процедуры, связанные с заменой водомера, не считая затрат времени на решение бюрократических формальностей.
Для учета воды в горячем и холодном состоянии требуются различные по конструкции приборы. С целью предупреждения недоразумений даже на упаковке устройств имеется цветовая маркировка. Синий цвет соответствует подаче холодной воды, а красный – горячей. При установке на холодную воду счетчика, предназначенного для горячей, катастрофических последствий не будет, за исключением лишней траты денег из-за дороговизны этого прибора. Установить на подачу горячей воды водомер, предназначенный для холодной воды, в принципе можно. Но это абсолютно бессмысленно, так как специальные службы не разрешат его использование.

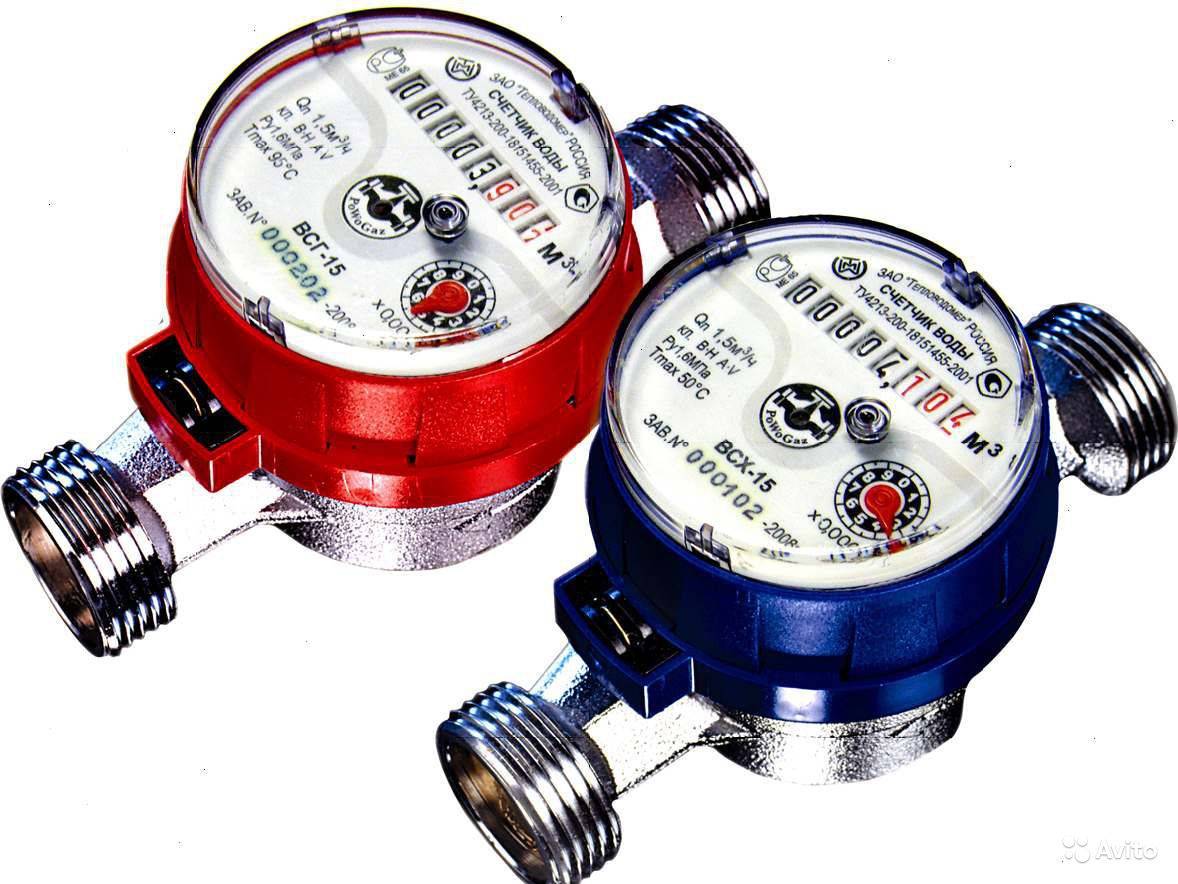

Счетчики для горячей и холодной воды отличаются
Нет необходимости искать какой-то счетчик с исключительными свойствами, достаточно приобрести стандартный счетчик, который предназначен для использования в квартире. Основное требование к нему – это наличие сертификата. Все приборы, поступающие в торговую сеть, проходят обязательную сертификацию, поэтому об этом беспокоиться не стоит. Ответственность за водомер переходит на организацию в тот момент, когда ее сотрудники провели проверку и опломбирование. Исключение составляет те случаи, когда по вине жильцов произошло механическое повреждение прибора.
В момент приобретения устройства следует обратить внимание на комплектность поставки. Водомер должен быть укомплектован сетчатым фильтром, двумя соединениями, оснащенными ниппелями, гайками, прокладками и обратным клапаном
Рекомендуется совершать покупки в специализированных торговых точках во избежание недоразумений.
Обязательно счетчик должен иметь паспорт, который отпечатан в типографии. Документ, выполненный любым другим способом, является недействительным. Использование его чревато санкциями со стороны контролирующих органов.
Как правильно установить счетчик воды своими руками
Самостоятельная установка счетчиков воды, как правило, совмещается с полной или частичной заменой водопровода – самому врезать водомеры в существующий водопровод, сделанный из металлических труб, без специальных инструментов практически невозможно.
Для начала необходимо правильно определить место установки счетчика воды. Обычно его располагают на патрубках, отводящих воду от стояка. Но это не принципиально – по большому счету, счетчики можно вынести в любое место квартиры. Другое дело, нужно ли это? Да и проще установить их непосредственно на патрубках сразу после отсекающих кранов – в этом случае даже не придется отключать стояки и лишать всех жителей подъезда водоснабжения.
Но если кран старый и требует замены, то без отключения не обойтись. Для этого вызываем сантехника и отключаем подачу воды. После чего смело демонтируем весь водопровод или его часть, свинчиваем старый вентиль и на его место устанавливаем новенький шаровой кран, который с одной стороны имеет внутреннюю резьбу, а с другой – наружную
Обратите внимание, что для холодной воды используется кран с маркировкой DN15, а для горячей DN25. На первый взгляд, разницы между ними нет никакой, но если разобраться, то она обнаружится в использованных при их изготовлении материалах – на горячей воде кран с маркировкой DN15 прослужит очень недолго
Идем дальше, и на наружную резьбу крана навинчиваем фильтр грубой очистки
Обратите внимание на стрелку на этом изделии – она указывает направление тока воды. Фильтр нужно установить в соответствии с этой стрелкой – острием от крана
Именно этого требует правильная установка счетчиков воды. Для уплотнения резьбовых соединений используется либо пакля, либо лента ФУМ, либо специальная нить. Наматывается уплотнитель по часовой стрелке.
Следом за фильтром устанавливается патрубок с накидной гайкой – как правило, два таких изделия идут в комплекте со счетчиком. Как и фильтр, патрубок с накидной гайкой устанавливается с помощью пакли.
Дальше посредством накидной гайки и резиновой или паранитовой прокладки к уже набранной конструкции фитингов крепится счетчик. Как и в случае с фильтром, на нем имеется стрелка, указывающая направление движения воды.
Теперь берем в руки второй патрубок с накидной гайкой и соединяем его с обратным клапаном
Клапан тоже имеет определенное направление установки – свинчивая его с накидной гайкой, обратите внимание на то, чтобы стрелка указывала направление от гайки
И снова берем резиновую или паранитовую прокладку, посредством которой подсоединяем обратный клапан к другой стороне счетчика.
Последним шагом, который предусматривает технология установки счетчика воды, является подключение всей набранной конструкции к квартирному водопроводу. В случае частичного демонтажа старых труб, соединить их со счетчиком очень легко металлопластиковой трубой – для этого понадобится только пара ключей.
Вот так и выполняется правильная установка счетчиков воды своими руками. Как только работа будет выполнена, а все соединения проверены на отсутствие течей, можно смело отправляться в водоканал и подавать заявление на опломбировку счетчиков.
Порядок монтажа

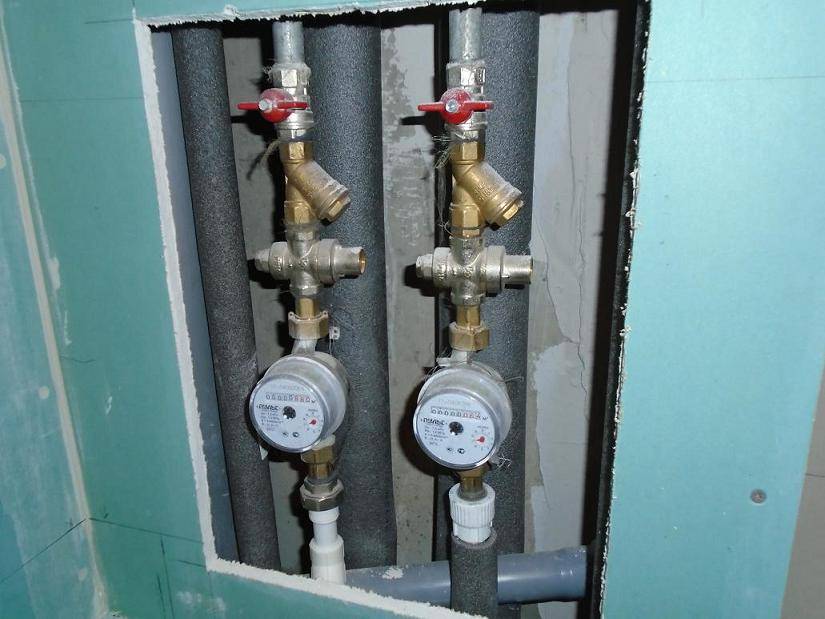

1. Устанавливайте счетчики так, чтобы Вам было удобно снимать показания.
2. Если закрываете устройство, то делайте окошко с накладной плиткой, такое, чтобы слесарю было удобно снять его, иначе он откажется, и будете снимать сами или будете разбивать плитку.
3. Также оставляйте нормальный доступ к фильтру грубой очистки, на случай, если он забьется и в кране будет идти слабый напор воды, чтобы его можно было раскрутить и почистить.
4. Нет ничего вечного, возможно, надо будет заменить кран на входе или фильтр, может сгнить врезка подачи воды на квартиру, и при плохом доступе Вам надо будет ломать Ваш ремонт, так что надо правильно продумать сразу эти вещи, иначе потом будет мучительно больно за вложенные деньги, время и силы.
А теперь перейдем к технике правильной установки. Счетчики нужно устанавливать горизонтально, в интернете читал, что есть приборы, которые разрешают устанавливать вертикально, но сам с такими по работе не встречался, если Вы установите вертикально, то Вам его не опломбируют
Замените входной кран подачи воды, при этом обратите внимание на врезку, в каком она состоянии и на сколько витков можно накрутить кран. Если меньше 4,5, то обязательно дорежьте резьбу, чтобы кран накручивался со льном не менее 4 оборотов (как правильно наматывать лен – читайте и смотрите видео)
Кран нужен такой, чтобы с одной стороны была резьба внутренняя, а с другой наружная. Накручиваем кран на врезку, далее берете фильтр грубой очистки и без льна накрутите на кран, и посчитайте, на сколько он витков накручивается. Сейчас такое качество фильтров, что при накрутке они лопаются как пластмассовые, так что не переборщите со льном, и если он накручивается на кран 3,5 оборота, то накрутите со льном на 3 оборота, далее также аккуратно вкручиваете штуцер с гайкой в фильтр, второй штуцер вкручиваем в обратный клапан, но не перепутайте сторону, установите правильно, так как, если не той стороной вкрутите, он воду не пропустит.
Если в комплекте идут пластмассовые штуцера, то сразу выбросьте их в мусорку, они не годятся, и покупайте латунные. Пластмассовые же обязательно в скором времени потекут. В комплекте к штуцерам идут паранитовые прокладки, тоже можете их выбросить и купить силиконовые или резиновые. Далее вставляем прокладки в штуцера, смотрим, в какую сторону показывает стрелочка счетчика направление воды, если ее нет, то ориентируемся по сеточке. Сетка ставится на той стороне, где вход воды, а там где нет сетки, там выход, прикручиваем прибор гайками штуцеров, и у Вас получается такая конструкция: от врезки идет кран, фильтр грубой очистки, счетчик, обратный клапан.
Если Вы меняете или монтируете водопровод, тогда проблем нет, от обратного клапана продолжаете монтаж, также, если водопровод из полипропиленовых труб, особых проблем соединиться нет, вкручиваете переходную муфту в обратный клапан, и спаиваетесь с водопроводом. А если железный трубопровод, то тут надо потрудиться немного больше. Конечно можно придумать конструкцию из латунных уголков, трубочек, и тому подобное, но я бы советовал Вам не заморачиваться с этим, нужно нарезать много резьб, подгонять размеры, что хлопотно для специалиста, а для не специалиста и подавно. Мой совет, железные трубы уходят в небытие, в квартирной разводке, и со временем все равно они потребуют замены, так что отмеряйте длину конструкции, отступите еще от нее сантиметров 20-30, отрезайте трубу, и нарежьте на ней резьбу, и соедините этот участок полипропиленовыми фитингами и трубами, пайка полипропиленовых труб большой сложности не представляет. Ну, а на крайний случай, вкрутите ниппель в обратный клапан, и соединитесь шлангом, но только не простым гибким, а возьмите хороший гофрированный шланг с нержавейки, или можно поставит металлопластик, но это хуже, я с металлопластиком давно не работаю, так как доверяю ему мало. Вот и весь процесс, как правильно установить счетчик воды.
И еще несколько нюансов. Счетчик холодной воды обозначается синим цветом, а горячей красным. На горячую воду нельзя ставить счетчик холодной воды, а счетчик горячей воды на холодную можно.
Это мой совет, а решать Вам. Желаю удачи!!!
После установки
Собственно после того как все работы были закончены, включаем воду и проверяем, цифры должны бежать. Теперь звоним в «ВОДОКАНАЛ», делать это нужно в день установки, говорим — что установлен счетчик. ОПЕРАТОР ФИКСИРУЕТ И С ЭТОГО ДНЯ, ВАМ УЖЕ НАЧНУТ СЧИТАТЬ ПО ПРИБОРУ УЧЕТА! Так что тянуть со звонком не стоит.
Также оператор скажет — что примерно через неделю – две, придет специалист, проверит установку и опломбирует прибор. ВОТ И ВСЕ, УСТАНОВКА ЗАКОНЧЕНА.
Сейчас небольшая видео версия, смотрим.
НА этом заканчиваю, думаю, моя информация была вам полезна, читайте наш строительный сайт.
Ставить самостоятельно или через фирму?
По действующему законодательству установка счетчиков на воду происходит за счет владельца жилья. То есть вы должны купить счетчик, установить его за собственные средства. Пломбируют установленные водомеры представители водоканала или ДЭЗа бесплатно.
Порядок самостоятельной установки
Самостоятельная установка счетчиков на воду возможна. Никто возражать не должен. Вам только придется все делать своими руками — и ставить счетчик, и вызывать представителя ЖЭКа для его опломбирования. Что вам нужно:
- приобрести счетчик и все необходимые детали;
- договориться и оплатить отключение стояка холодной/горячей воды (обращаетесь в эксплуатационную кампанию, назначаете дату и время);
- установить счетчик, включить воду;
- вызвать представителя водоканала или ДЭЗа (в разных регионах по-разному) для его опломбировки, получить акт ввода в эксплуатацию на руки;
- пойти с актом и паспортом прибора учета (должен стоять серийный номер, штамп магазина, дата заводской поверки) в ДЭЗ и поставить водомер на учет.
Самостоятельная установка счетчиков на воду не запрещена
Все бумаги рассматриваются, заполняется типовой договор, вы его подписываете, на этом считается, что вы платите за воду по счетчику.
Как нанять хорошую фирму и что они должны сделать
Есть два способа найти фирму, которая занимается установкой счетчиков на воду: взять список в ДЭЗ или найти в в интернете самостоятельно. В списке будут уже точно фирмы имеющие лицензии, но явно не все, которые работают в данной области. В интернете же надо обязательно проверить наличие лицензии. Ее копия должна быть выложена на сайте.
Потом в любом случае вам стоит прочесть стандартный договор, который будет заключать с вами предприятие. В нем должен быть прописан полный перечень услуг. Условия могут быть разные — кто-то предоставляет свой счетчик, кто-то ставит ваш, кто-то приходит со своими запчастями, кто-то работает с тем, что имеется у хозяина. По сочетанию перечня предоставляемых услуг и делаете выбор.
Без особых хлопот, но за приличные деньги
Раньше в договоре был пункт о сервисном обслуживании и без него фирмы ставить счетчики не хотели. Сегодня этот пункт признан незаконным, так как обслуживать фактически счетчик не надо, и его в оговоре быть не должно, а если есть, вы вправе от этих услуг отказаться и не платить за них.
Подготовка к установке
Если вы остановили свой выбор не какой-то кампании, вы должны оставить им заявку. Есть два варианта — некоторые фирмы принимают заявки на своем сайте и даже могут предложить за это скидку, другие же предпочитают видеть вас в офисе и подписать договор.
Сначала представители фирмы обследуют место установки
В любом случае, сначала приезжает представитель кампании (вы согласовываете дату и время приезда), осматривает «поле деятельности», оценивает состояние труб, делает замеры, часто делает фото коммуникаций. Все это необходимо для того, чтобы можно было разработать схему подключения счетчика и быстро ее собрать. Затем вам должны позвонить и уточнить дату и время установки счетчика на воду. В этом разговоре вам надо выяснить, кто договаривается об отключении стояков с эксплуатационной кампанией. Нормальные фирмы это берут на себя.
Установка счетчиков на воду представителями кампании
В назначенное время приезжают представитель кампании (иногда двое), выполняют работу. По идее, они должны с вами согласовать что и как ставить, но это происходит далеко не всегда. По окончании работ (обычно занимает около 2 часов) они выдают вам акт выполненных работ и специальную бумагу на которой написаны заводские номера приборов учета. После этого вы должны вызвать представителя говодоканала или ДЭЗа для опломбировки счетчика (в разных регионах этим занимаются разные организации). Пломбирование счетчиков услуга бесплатная, вам надо будет только время согласовать.
При нормальном состоянии труб установка счетчиков на воду у профессионалов занимает порядка 2 часов
В акте, который вам выдали при установке, должны быть проставлены начальные показания счетчика (они отличаются от нуля, так как прибор на заводе поверяется). С этим актом, ксерокопией лицензии организации и паспортом вашего водомера вы идете в ДЭЗ, подписываете стандартный договор.
Пошаговая инструкция по монтажу водомера своими руками
Перед самостоятельной установкой знакомятся с паспортом прибора
Обращают внимание на разрешенную длину трубопровода после водомера и до него. Устройство правильно работает, если соблюдают эти условия
Выбор места установки
Для установки прибора требуется колодец. Если его нет, придется соорудить, место для строительства — личный участок. Желательно выбрать возвышенность, если такая есть на линии, где проходит водопровод.
Следует позаботиться о перекрытии. Чаще используют бетонную плиту с отверстием, которое закрывают металлической крышкой. Нагрузка на основание незначительная, ее выдержит бетонное основание толщиной 10 см. Устраивают с таким расчетом, чтобы счетчик находился выше дна на 10 см. Иногда глубины шахты 1 м не хватает, чтобы открыть доступ к водопроводу. Тогда яму роют глубже.
Бетонная плита перекрытия используется для контролирования работы канализационной системы
Уделяют внимание гидроизоляции колодца, чтобы в него не затекала талая и дождевая вода. Для этого люк поднимают над поверхностью земли на 20 см, вокруг сооружения устраивают глиняный замок
Если грунтовые воды расположены близко, стены изнутри покрывают битумом, дно защищено от подтапливания бетонным основанием.
Счетчик устанавливают ближе к стене, из которой выступает входная труба. Это избавит от подозрений со стороны контролеров в намерении врезаться перед прибором учета.
Необходимые материалы
Чтобы установить счетчик, кроме него, понадобятся другие элементы:
- Запорный кран, которым перекрывают подачу воды. Это необходимо при протечке на участке водопровода от счетчика до дома, за который теперь отвечает потребитель. Перекрывают воду также при ремонте и демонтаже для технической проверки водомера.
- Фильтр грубой очистки. Он перекрывает путь ржавчине, песку, соли, которые содержатся в воде. Они не попадают в счетчик, тот, благодаря такой защите, служит дольше. По конструкции бывают косыми и прямыми. Последние устанавливают только на горизонтально расположенной трубе.
- Запорный клапан, который устанавливают после счетчика. Он препятствует обратному движению воды. Если участок трубопровода вертикальный, с подачей вверх, клапан монтируют перед прибором.
Для монтажа узла требуются герметики: уплотнительная паста, силикон, пакля, фум-лента. Если переходят с металлической трубы на пластиковую, используют специальный фитинг и полиамидную нить.
Монтаж и подключение водомера
Узел намного легче сначала собрать, а затем подключить. На столе раскладывают детали, соединяют патрубками без герметизирующих материалов. Это необходимо, чтобы правильно расположить каждый элемент.
Схема монтажа водосчетчика является универсальной для большинства типов.
Их ориентируют таким образом:
- кран ручкой смотрит вверх;
- крыльчатка счетчика — вниз, лицевая сторона с циферблатом — вверх;
- отстойник фильтра — вниз;
- стрелка на водомере направлена по течению жидкости.
Запоминают, на каком витке резьбы элементы располагаются правильно. Раскручивают и собирают с уплотняющими материалами.
Монтируют в такой последовательности:
- кран;
- фильтр;
- счетчик;
- клапан.
Схема применяется на горизонтальных участках. Используется на вертикальных трубопроводах, если вода подается сверху. При направлении воды снизу клапан устанавливают перед водомером.
Перед монтажом узла измеряют его длину. Спускаются в колодец и готовят водопровод. Дальнейшие работы зависят от состояния трубопровода, материала, из которого изготовлен. Возможно, придется только обрезать трубы по размеру и соединить фитингами. В более сложных случаях нарезают резьбу, используют сварку, переходники.
Проверка работоспособности системы
Проверить легко, но требуется придерживаться последовательности действий, чтобы не повредить прибор. Сначала пускают воду в трубы, открыв основной запорный вентиль на магистрали
Затем осторожно понемногу откручивают кран перед счетчиком. Это необходимо, чтобы сильным напором воды не повредить механизм прибора
Если он заработал, нет протечек, можно обращаться к водоснабженцу для регистрации счетчика.
Установка
Для установки счетчиков воды естественно, необходимо перекрытие воды. Если вдруг так случилось, что на
отводе в квартиру (дом) отсутствуют краны – их необходимо установить. В этой ситуации без привлечения
уполномоченных лиц не обойтись – нужно отключать стояки и сливать воду. В любом случае, оплата за отключение
водоснабжения для установки вентилей будет несоизмерима со стоимостью установки счетчиков на воду. Но вариант
с отсутствующими кранами (или неработающими) более относится к исключениям. Обычно встречается ситуация,
когда вводной кран плохо держит давление и немного пропускает воду в закрытом состоянии.
Когда краны плохо держат – это не проблема, если конечно “недержание” проявляется в подкапывании, а не
сильной струей. Безусловно, более качественным решением будет замена таких кранов, но финансовые возможности
встречаются разные.

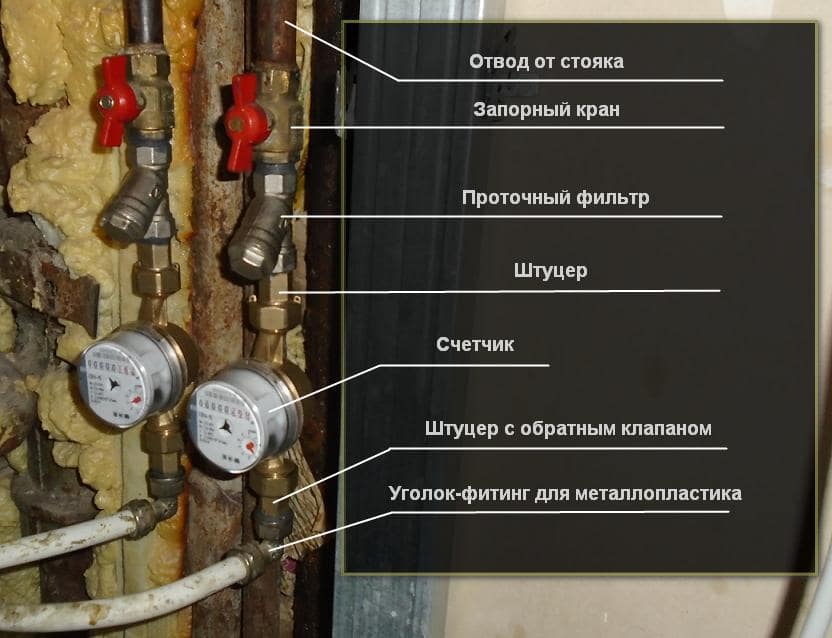

Итак, водосчетчик с обвязкой устанавливается сразу после вводного крана. Для монтажа необходима наружная
резьба на кране – при необходимости таковая обеспечивается ниппелем на “1/2”. Если установка производится на
трубопроводе “3/4”, то необходимо сузить диаметр до “1/2” при помощи переходных резьбовых изделий (футорок,
ниппелей и прочих). К слову, встречаются штуцера (уши) для водосчетчиков сразу под резьбу “3/4”, но их не так
просто найти в магазинах.
Первоначально собираются все резьбовые соединения, требующие герметизации – штуцер без обратного клапана (который
идет до счетчика) вкручивается в проточный фильтр, а затем оба узла накручиваются на вводной кран. Штуцер с обратным
клапаном (ставится после счетчика) вкручивается в резьбовое соединение, которое является продолжением квартирной
разводки. В итоге собирается узел, в центре которого два штуцера с промежутком под сам счетчик. Следует заметить,
что помимо названых деталей, понадобятся дополнительные переходы и уголки – все зависит от положения вводных кранов
и продолжения разводки от стояка.
Не забывайте соблюдать направления движения воды, ими обладают: фильтр, штуцер с обратным клапаном и сам счетчик воды.
Смотрите советы:”Как правильно выполнять
резьбовые соединения в сантехнике”.
При сборке всей обвязки, следует следить за правильным расположением штуцеров – они должны быть соосны, без
видимых отклонений от общей оси.
Ну и наконец, устанавливается сам счетчик – не забудьте о прокладках. При первом включении следует плавно подавать
воду, ибо резкой подачей можно повредить прибор.
Одним из необязательных узлов является редуктор давления. Устанавливается редуктор после фильтра, до штуцера.
Какая польза от редуктора давления? В первую очередь это экономия воды – уменьшает напор в открытом кране и соответственно
расход меньше. Естественно сила напора регулируется специальным болтом на корпусе. Второй момент (это в теории) –
этот узел уменьшает давление во внутриквартирных трубах и уменьшает вероятность прорыва, например, гибкой подводки унитаза.
Подчеркну, что это только в теории, на практике же есть мнение, что при закрытых кранах давление возрастает до
такого же значения, как и в стояке.
Стоит добавить, что обычно положение установленного счетчика не имеет значения, за исключением вертикального,
таблом вниз (более точно о допустимых положениях расскажет паспорт прибора). На жестко установленных штуцерах,
счетчик можно установить как угодно, вокруг оси штуцеров. Ко всему прочему, само табло свободно вращается
на водосчетчике.
Бывают ситуации, когда из-за конфигурации труб внутренней разводки всю обвязку невозможно разместить в разрыв
трубопровода без серьезной переделки всех труб. Тогда выход счетчика (а точнее штуцер с обратным клапаном)
подключается к гибкой подводке (гибкая подводка с конфигурацией гайка/гайка), а та в свою очередь прикручивается
к дальнейшей разводке. Как правило, при установке пломб такое подключение не подвергается критике, но
категорически рекомендуем воспринимать такое решение как временное. Ведь гибкая подводка – слабое место водопровода,
дает протечку чаще других узлов.
Теперь дело за малым – подать заявку на опломбирование и учет воды по счетчикам. А экономия будет положительно
вами оценена уже в первые месяцы эксплуатации.
Оцените публикацию:
- Currently 4.75
Оценка: 4.8 (4 голосов)
Проверка системы
После завершения монтажа вы должны проверить, насколько работоспособна система. Для этого включаете воду и медленно откручиваете шаровой кран. Смотрите, нет ли течи. Если система в порядке, счетчик измеряет правильно, нет никаких проблем, то встает вопрос кто пломбирует счетчики на воду, смело вызывайте представителя водоканала. Он все осмотрит, сделает необходимые записи в техпаспорте и поставит пломбу. В некоторых случаях пломба может ставиться и на фильтр, но это делают просто так, на всякий случай, особой необходимости в этом нет. Как устанавливаются теплосчетчики на отопление, Вы можете прочитать в нашей статье.
В итоге вы получаете техпаспорт и документ, удостоверяющий, что прибор опломбирован и введен в эксплуатацию. С этого момента вы будете оплачивать услуги водоснабжения в соответствии с показаниями прибора.
Счетчик врезается в магистраль
