Как самостоятельно установить светодиодную ленту — порядок монтажа и советы

Монтаж и подключение светодиодной ленты через блок питания 12-24 Вольт.

не качественные светодиоды и блоки питания

не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь

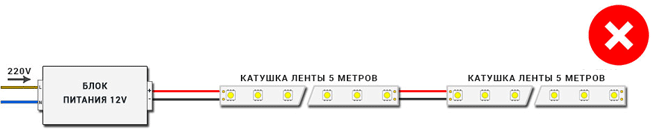

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

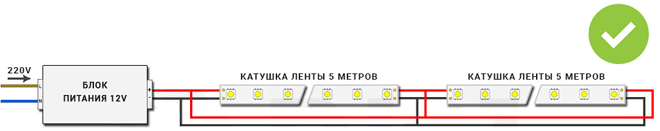

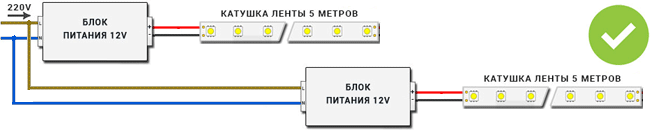

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения

Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

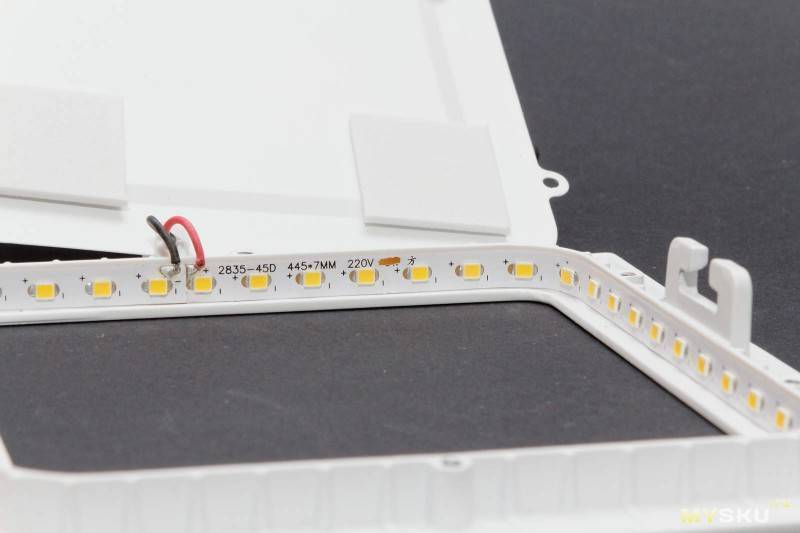

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.

трехжильный кабель ВВГнг-Ls сечением 1,5мм2

монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок. Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

Источник

Общие правила монтажа

Для того, чтобы обеспечить бесперебойную работу и продлить срок эксплуатации, следует соблюдать определенные правила и требования:

  • при проектировании следует рассчитать схемы длины осветительной установки наличия;

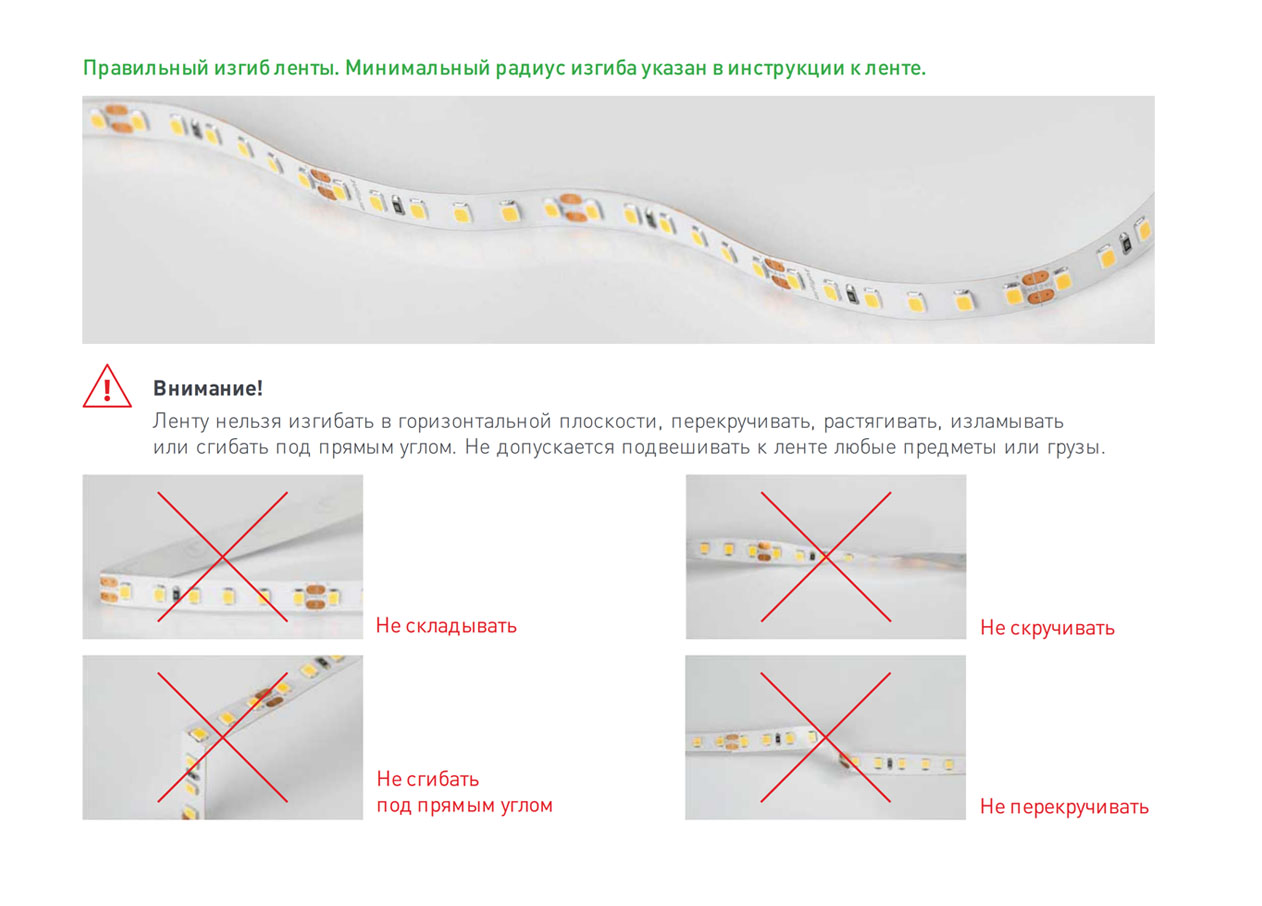

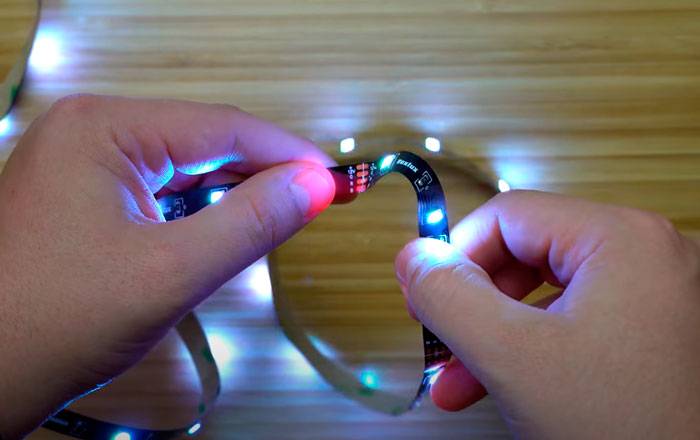

  • светодиодную ленту нельзя подвергать механическим воздействиям – гнуть, мять;
  • перед тем, как разрезать ленту на части, следует размотать катушку и подключить ее к устройству питания для проверки исправности (случае брака изделие возвращают по гарантии);
  • для соединения ленты используют коннекторы круглый или плоский;
  • блок питания должен соответствовать полной нагрузке изделия;
  • на отрезки ленты более 4А рекомендуется применять не коннекторы, а пайку;
  • поверхность, на которую планируется разместить нить со светодиодами следует очистить и выровнять;
  • при установке led ленты на токопроводящих поверхностях обязательно следует установить электроизоляционный материал.

Способы установки подсветки на потолок

Самым популярным местом для монтажа led ленты является подвесной потолок (в особенности из гипсокартона). Изделие крепят такими методами:

  • устанавливается в специальный короб в качестве скрытой подсветки;
  • закрепляется на алюминиевом профиле;
  • монтируется на потолочный плинтус.

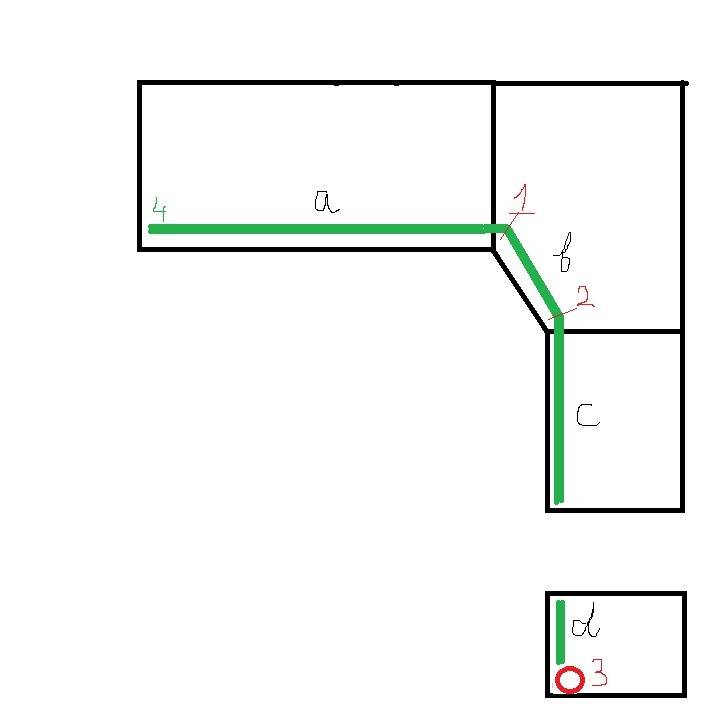

Установка подсветки на кухонную гарнитуру

В кухонном помещении грамотно подобранный вариант крепления ленты может служить не только дополнительным источником света, но и выступать в роли полноценного источника освещения для рабочих поверхностей. Светодиодные ленты заменили устаревшие встроенные точечные светильники, ими можно хорошо осветить мойку, столешницу или поверхность плиты. Решение, как прикрепить светодиодную ленту к кухонному гарнитуру, индивидуально: ее можно монтировать как в нижней части мебели, так и внутри нее.

Для удобства управления лучше приобрести приспособление для led ламп.  Таким контроллером управления удобно регулировать интенсивность освещения.

Установка подсветки в ниши

Производить монтажные работы в нишах вариант достаточно сложный, требуется специальный короб из гипсокартона. Светодиодная полоса прикрепляется изнутри на поверхность короба или на алюминиевый профиль,  можно использовать потолочные плинтусы. Крепят их на небольшом расстоянии от потолка – примерно 8-10 см. Дополнительный плюс в том, что за плинтус также прячутся провода и блок питания.

Подсветка светодиодными лампами очень популярна в современных интерьерах. Она позволяет воплотить интересные дизайнерские решения. И установить ее довольно просто, главное — заранее все продумать.

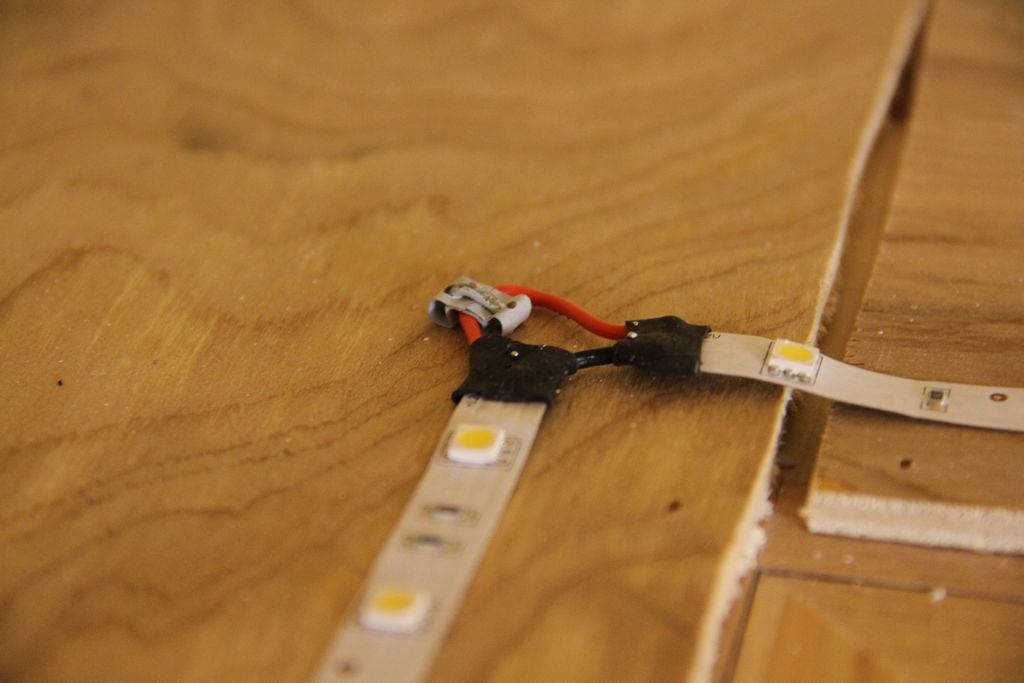

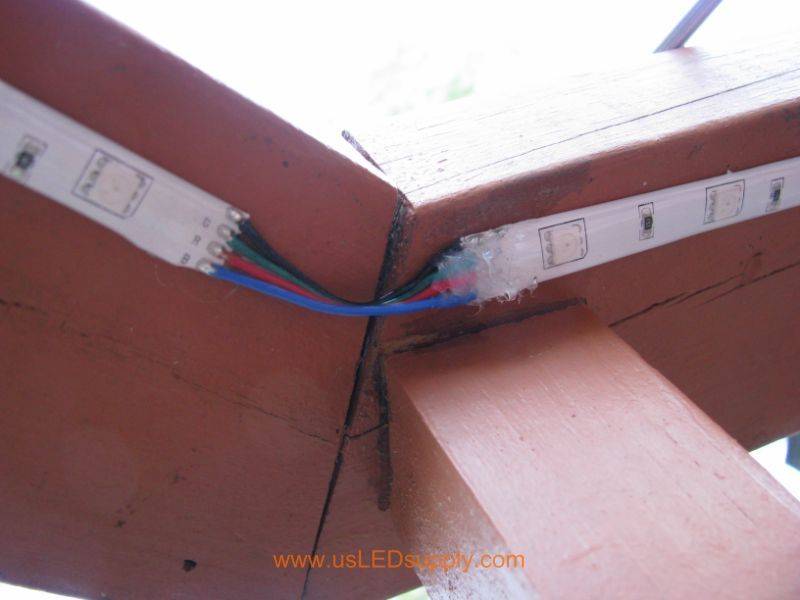

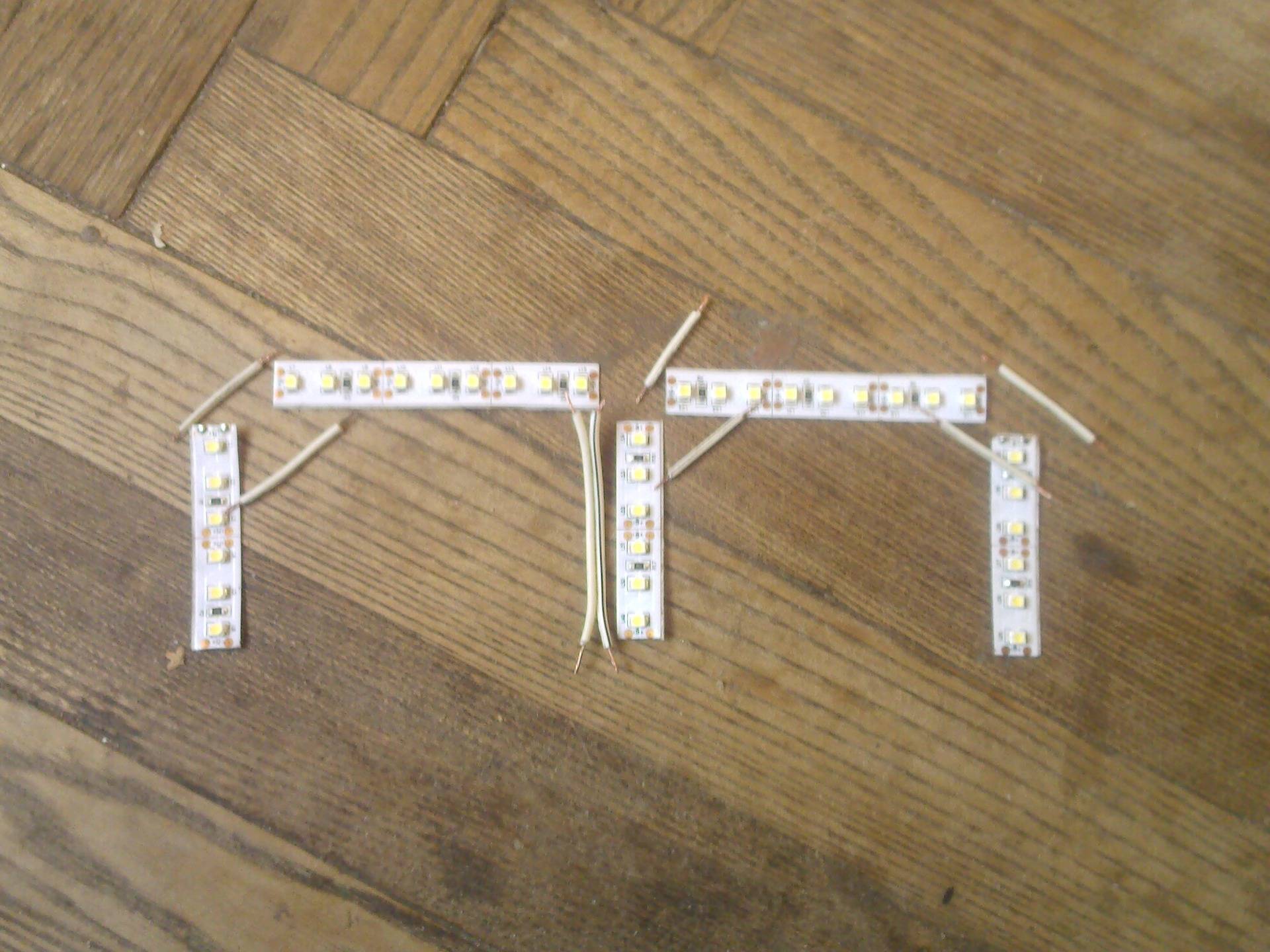

Сращивание светодиодной ленты с помощью проводов пайкой

Во-первых, необходимо подготовить перемычки. В качестве перемычек подходит абсолютно любой провод любой торговой марки. Главное чтобы сечение провода хватило. Отрежьте необходимо вам длины провод, а после этого обязательно нужно залудить его концы. Длина провода перемычки может быть любой: от одного сантиметра до двух-трех метров.

Как и для обычной пайки в данном случае необходим флюс. Самый распространенный материал – канифоль. Он удобен тем, что сам по себе является диэлектриком, поэтому его остатки на месте пайки можно не удалять. Если вы хотите придать месту пайки ленты красивого внешнего вида, то канифоль придется удалить. Для этого зачастую используют кисточку смоченную спиртом. Помните, что светодиодную ленту недопустимо сгибать под прямым углом. А вот после установки перемычки разрешается устанавливать ленту под любым углом.

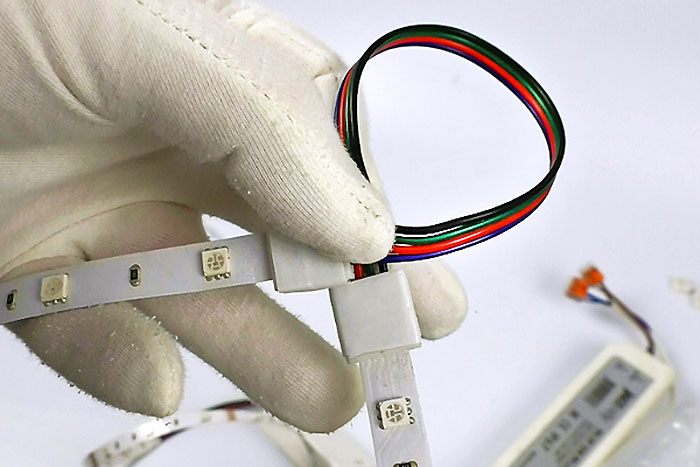

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

  1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
  1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

  1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.
  1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
  • мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
  • потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

  1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

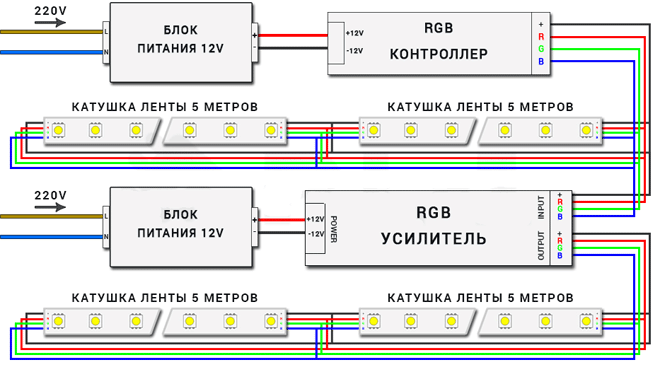

  1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.
  1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Схема подключения через блок питания

Номинальное напряжение стандартного дюралайта составляет 12 В или 24 В, поэтому следует осуществлять подключение светодиодной ленты к блоку питания, который преобразует переменный ток в постоянный.

Для короткой длины

Стандартные дюралайты продаются бухтами по 5 м, для подключения такого участка или меньше используйте следующую инструкцию.

  1. Если 2 питающих провода изначально к ленте не подведены, подключите их к 1 из концов ленты с помощью специальных коннекторов или паяльником.
  2. Зажмите свободные концы контактов в соответствующих клеммах БП (+V, -V), соблюдая полярность.
  3. Подключите к клеммам L и N (220V AC) сетевой провод.

При подключении светодиодной ленты к 12 вольтам БП несколькими отрезками, выполните аналогичные действия.

Схема подключения ленты из светодиодов (до 5 метров).

Ленты свыше 5 метров

Схема подключения светодиодной ленты длиной более 5 м немного отличается от стандартной. Существует несколько возможных вариантов соединения.

  1. Один мощный БП, обеспечивающий в нагрузке ток до 20 А, для нескольких отрезков дюралайта. Чтобы обеспечить равномерное свечение, нужно подавать напряжение питания с 2 сторон на каждый участок.
  2. Отдельные БП для каждого участка 5 м. В данном случае можно подвести всю схему к одной розетке или каждый блок к своему источнику 220 вольт. Этот способ неудобен тем, что приходится прокладывать дополнительно большее количество соединительных проводов.

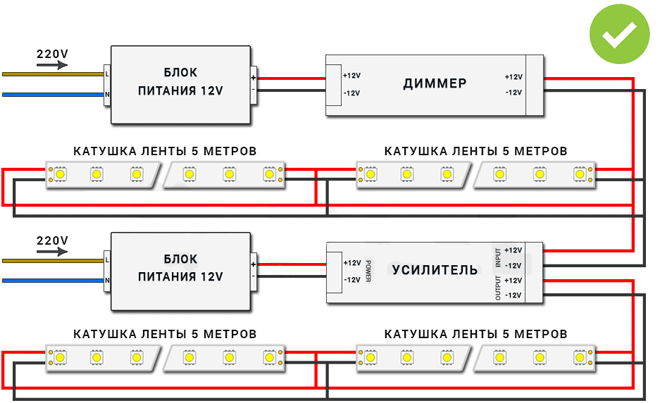

  3. Использование в цепи нескольких источников постоянного напряжения 12 В, диммера для контроля яркости и 1-канального усилителя, который дублирует сигнал диммера для участка, запитанного от другого БП.

Подключение RGB и RGBW LED

Особенность таких дюралайтов в том, что они создают разноцветное освещение:

  • RGB — красное, зеленое, синее;
  • RGBW — 3 вышеуказанных цвета и белый.

Подключение производится по тем же правилам, как и с монохромным LED-устройством, но цепь следует дополнить контроллером, который позволяет выбрать включение разных диодов, управлять яркостью и создавать цветовые эффекты.

Простая схема для 1 участка мультицветной ленты устроена так: источник 220 В — блок питания 12 В — RGB контроллер — катушка ленты. Чтобы собрать цепь с несколькими длинными отрезками, следуйте правилам подключения для лент более 5 м.

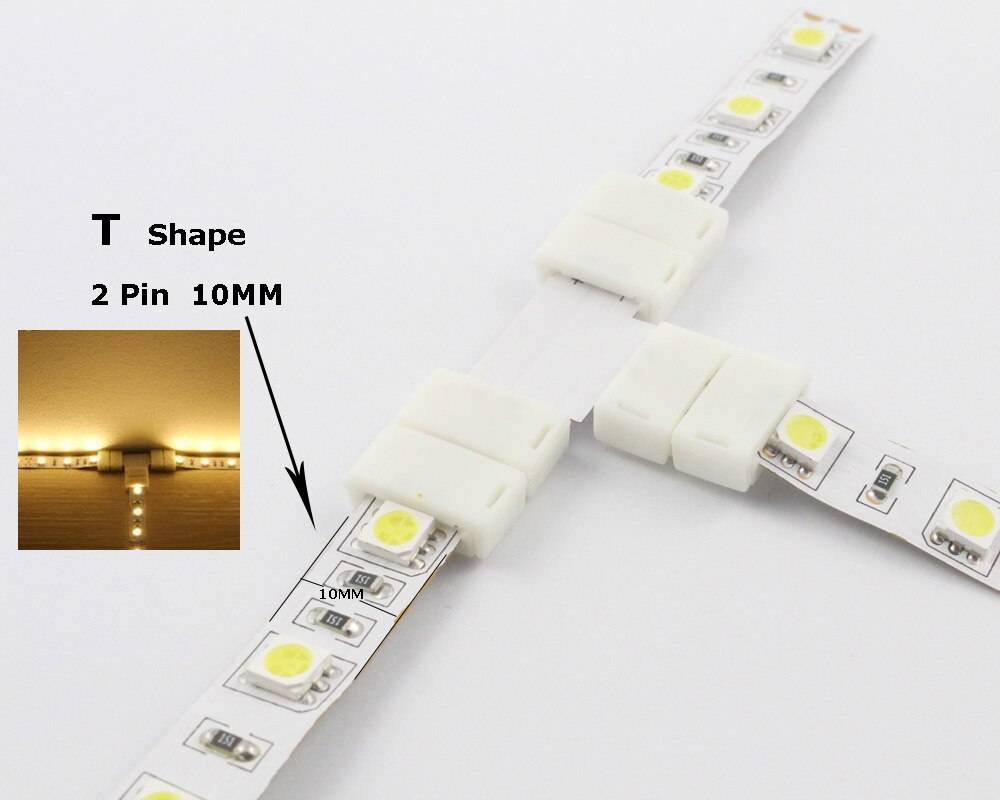

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

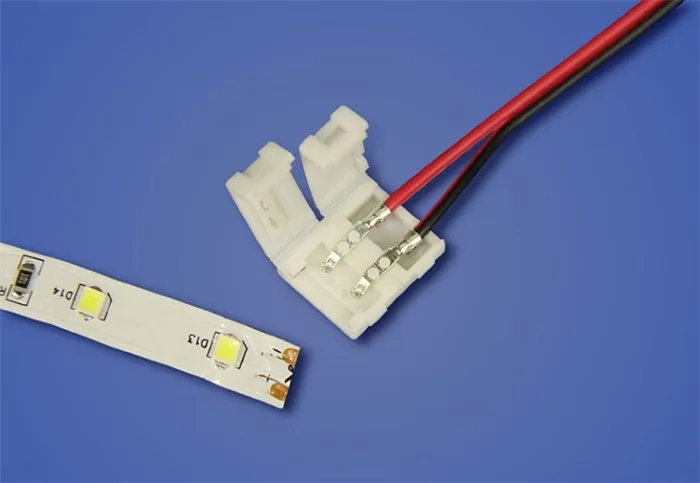

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.

С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.

Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.

Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

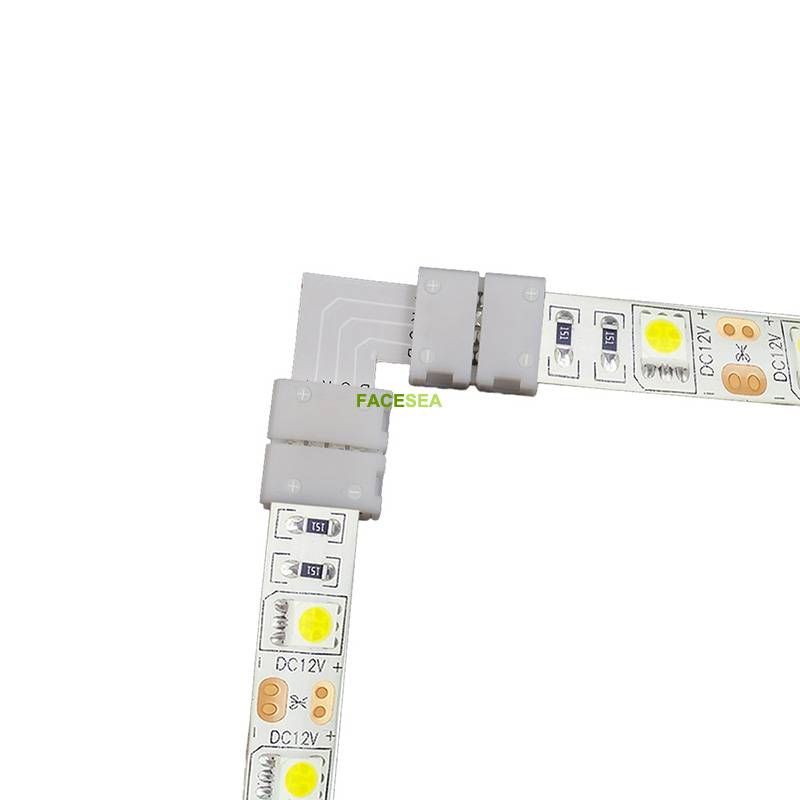

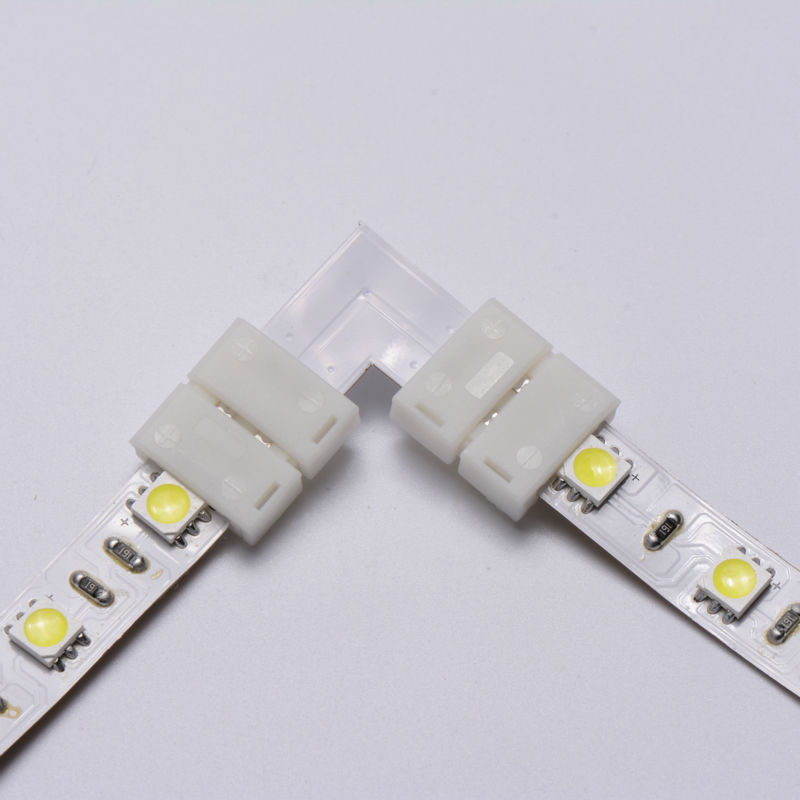

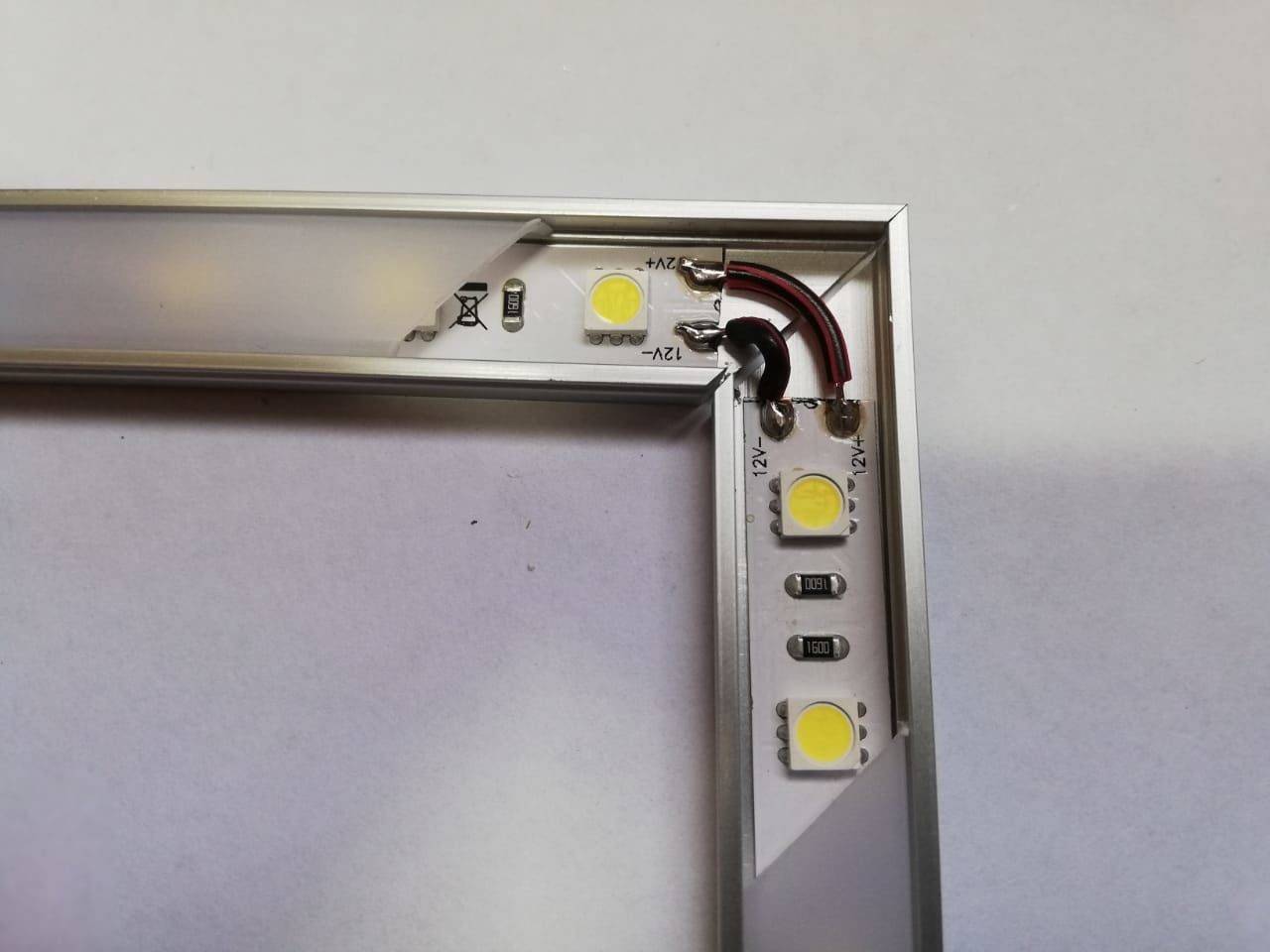

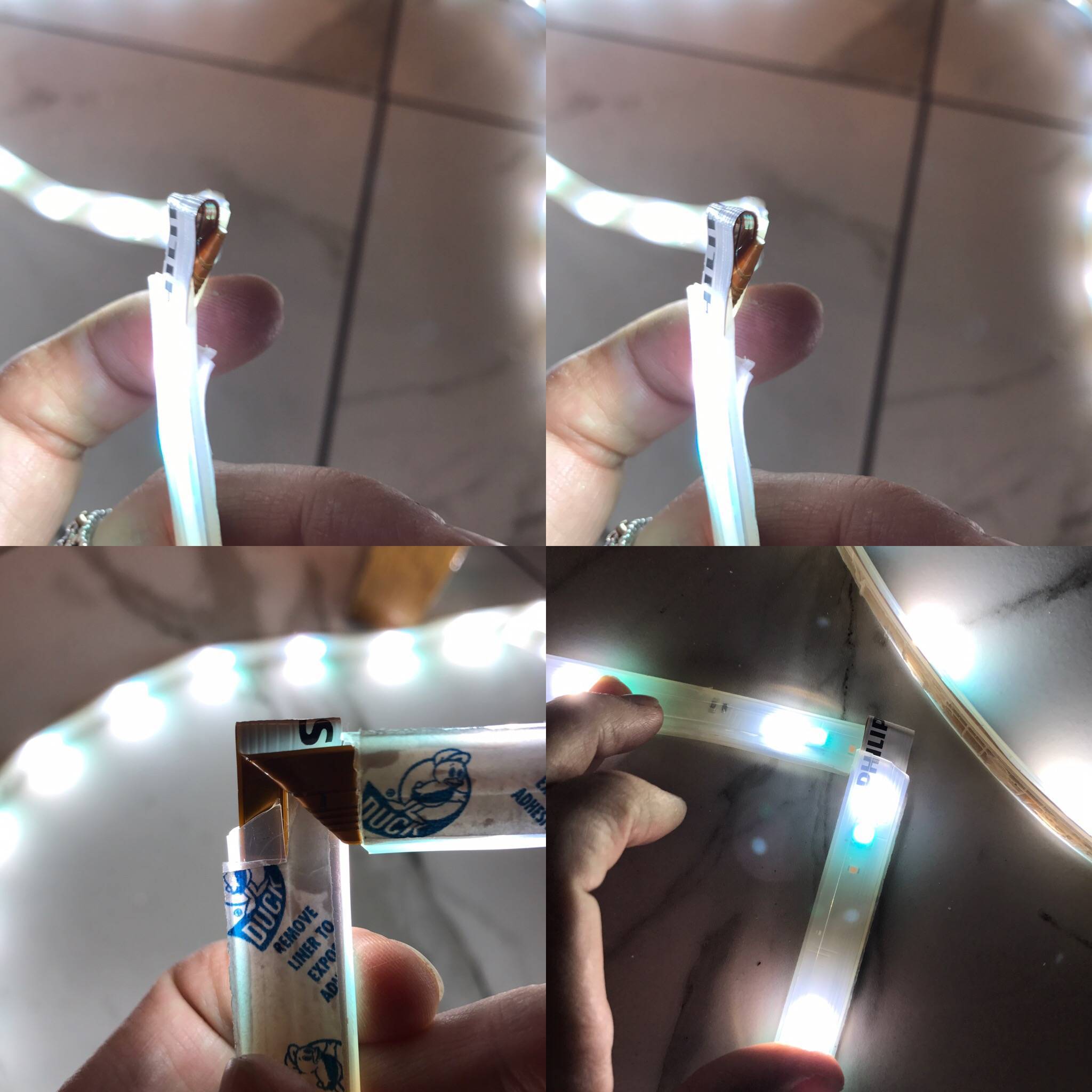

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.

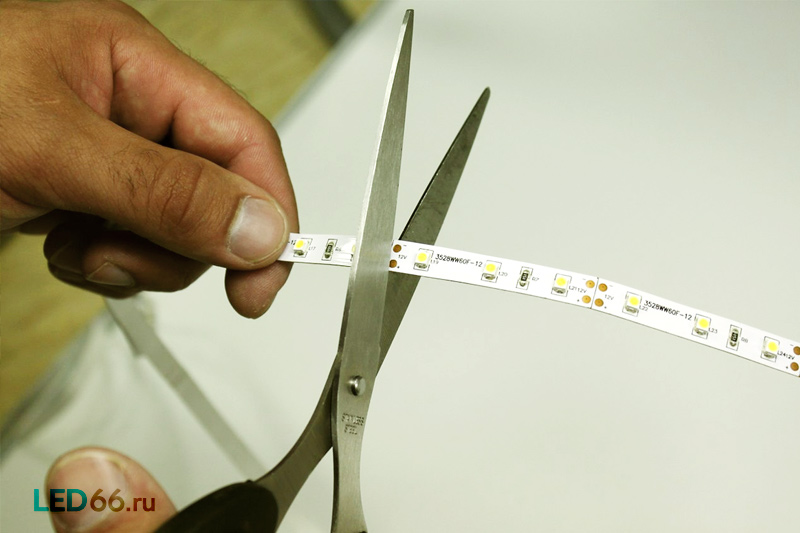

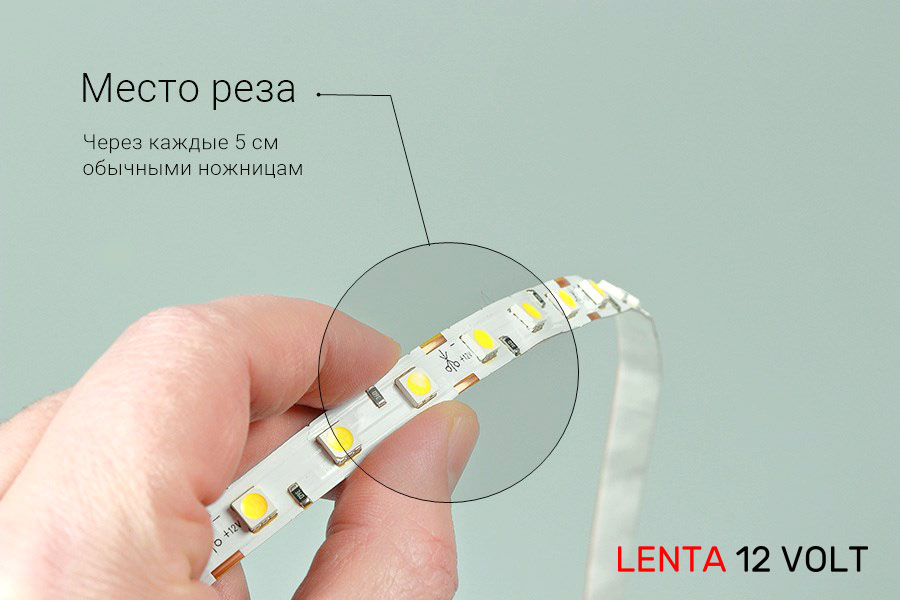

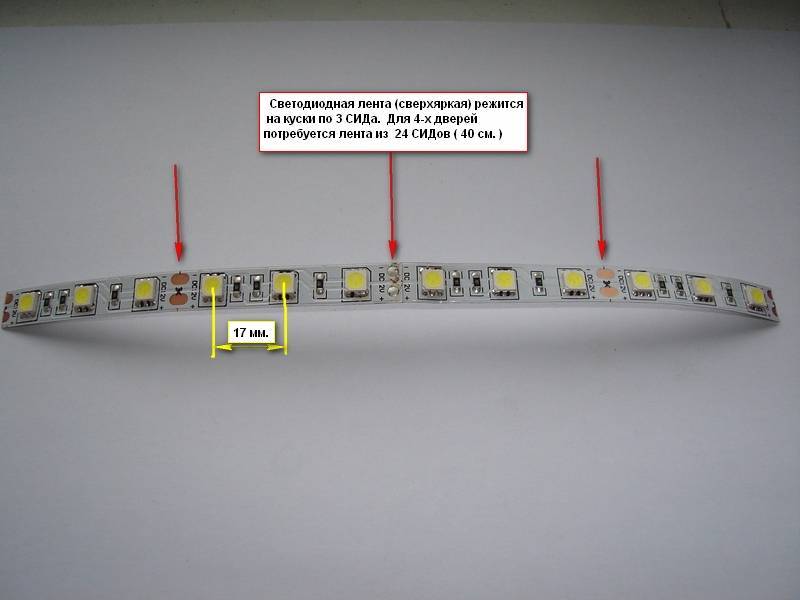

Можно ли разрезать светодиодную ленту в любом месте?

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

Можно ли соединить светодиодные ленты?

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Схема подключения светодиодной ленты через блок питания

Чтобы 12 вольтовая светодиодная лента стабильно работала на протяжении долгих лет, её необходимо подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый правильный вариант – импульсные источник питания имеют малый вес и компактные размеры, высокий КПД и коэффициент стабилизации, а также безопасны в эксплуатации. К недостаткам можно причислить генерацию импульсных помех, отдаваемых обратно в сеть и сложность схемы, для ремонта которой нужны специальные навыки.

До 5 метров

Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Тут все очень просто. Достаточно воспользоваться приведенной ниже схемой.

  • с помощью коннектора или путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм2;
  • свободные концы этих проводов зажимают в соответствующих клеммах блока питания (+V, -V), соблюдая полярность;
  • к клеммам L и N (220V AC) подключают сетевой провод.

Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Главное, чтобы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.

Чтобы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в результате чего к самым дальним светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого способа – равномерное свечение, а минус – затраты на дополнительные провода.

Свыше 5 метров

То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а вынужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узкие, и рассчитаны на подключение определённого количества светодиодов. Именно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров.

Подключение RGB или RGBW LED-лент

Правила и особенности подключения, о которых было сказано выше, необходимо соблюдать и при монтаже мультицветных аналогов. Однако функциональные схемы с RGB и RGBW лентами будут выглядеть немного сложнее из-за появления контроллера и дополнительных проводов. RGB/RGBW контроллер значительно расширяет возможности осветительной системы за счёт диммирования отдельных цветов, создания световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с отдельно расположенными белыми светодиодами, что позволяет использовать такую систему не только, как дополнительный, но и как основной источник света в помещении.

Подключение

Светодиоды питаются постоянным током, для преобразования переменного в постоянный для 220В лент используют диодный мост (выпрямитель), а для работы низковольтных вариантов нужен блок питания.

К БП DC-12V подключают фазу и ноль из сети 220 В, этот кабель монтируется в клеммную колодку и зажимается винтом. Клеммы подписаны как L и N. Лента подключается к клеммам V+ и V-.

Если у вас RGB-приборы, к клеммам V+ и V- блока питания подсоединяется контроллер, а к нему уже LED RGB-лента. При этом контроллер должен выдавать нужный ток, желательно на 20–25% превышающий потребление ленты. Этот запас нужен для надежности, если протяженность подсветки очень большая или у вас нет возможности купить контроллер соответствующей мощности, поможет усилитель. К его входу подключается напряжение от блока питания и сигнал с выхода RGB-контроллера. Аналогичный сигнал присутствует на контактных пятачках одного из концов ближайшей подключенной rgb-инсталляции. Этот сигнал нужен для того, чтобы усилитель дублировал световую схему помещения, усиливал е с помощью дополнительного источника питания и на своем выходе формировал нужные напряжения и токи для следующих отрезков ленты.

Коннекторы

Для начинающих электромонтеров, быстрого монтажа или ремонта лучше всего подойдут коннекторы для светодиодной ленты. Это клемма для монтажа и подключения, состоит из пластикового открывающегося корпуса и подпружиненных контактов. Для того чтобы выполнить подсоединение нужно открыть корпус, вложить ленту контактными пятачками к контактам и закрыть корпус. С двухпроводного коннектора, обычно, выходят два провода, черный и красный.

Они бывают нескольких типов:

  • Коннектор – провод для подключения к БП.
  • Коннектор-коннектор с проводом – для стыкования лент.
  • Жесткий коннектор – для соединения лент без промежутка между ними.

При этом соединители отличаются по количеству проводов и контактов:

  • Двухпроводные – для монтажа одноцветной ленты.
  • Четырехпроводные – для многоцветной ленты.

Преимущества:

  1. Быстрая сборка.
  2. Удобно использовать при ремонте.

Недостатки:

  1. Не всегда можно найти в магазинах.
  2. Все-таки имеют свою цену, что удорожает общую стоимость конструкции.
  3. Контакты могут окисляться и терять упругость.

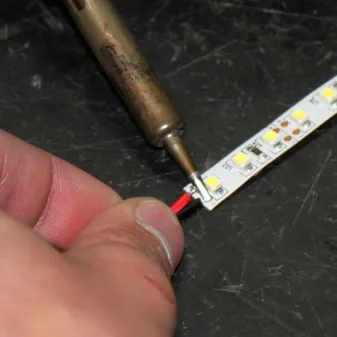

Пайка

Для соединения с помощью пайки нужно иметь определенный опыт в электромонтажных работах и немного больше инструментов и материалов:

  • Паяльник.
  • Канифоль, а лучше жидкий флюс, например, ЛТИ или СКФ.
  • Припой, такой как ПОС-61.

Для начала подготовьте место для пайки. Чтобы припой приставал хорошо нужно убрать окислы с контактов. Для этого отрежьте ленту там, где собираетесь припаяться. Затем с помощью зубочистки, деревянной части спички или канцелярского ластика зачистите пятачки, подойдет еще и мелкая шкурка.

Теперь покройте их флюсом, если он жидкий, а при использовании канифоли возьмите немного на жало паяльника и покройте контакт. Добавьте на контакт припоя, он залудится. Иначе говоря, на его поверхности должен появиться блестящий слой – это знак того, что лужение прошло успешно. Дальше нужно припаять кусочек облуженного таким же образом провода.

Полезные советы

Светодиодная лента не допускается к пайке более двух секунд.

Распыление и отвод потока действует как дополнительная индукция тепла для предотвращения перегрева клея. Не игнорируйте поток — клеевой слой почти сразу же наносится на бронзовые контакты и кабель.

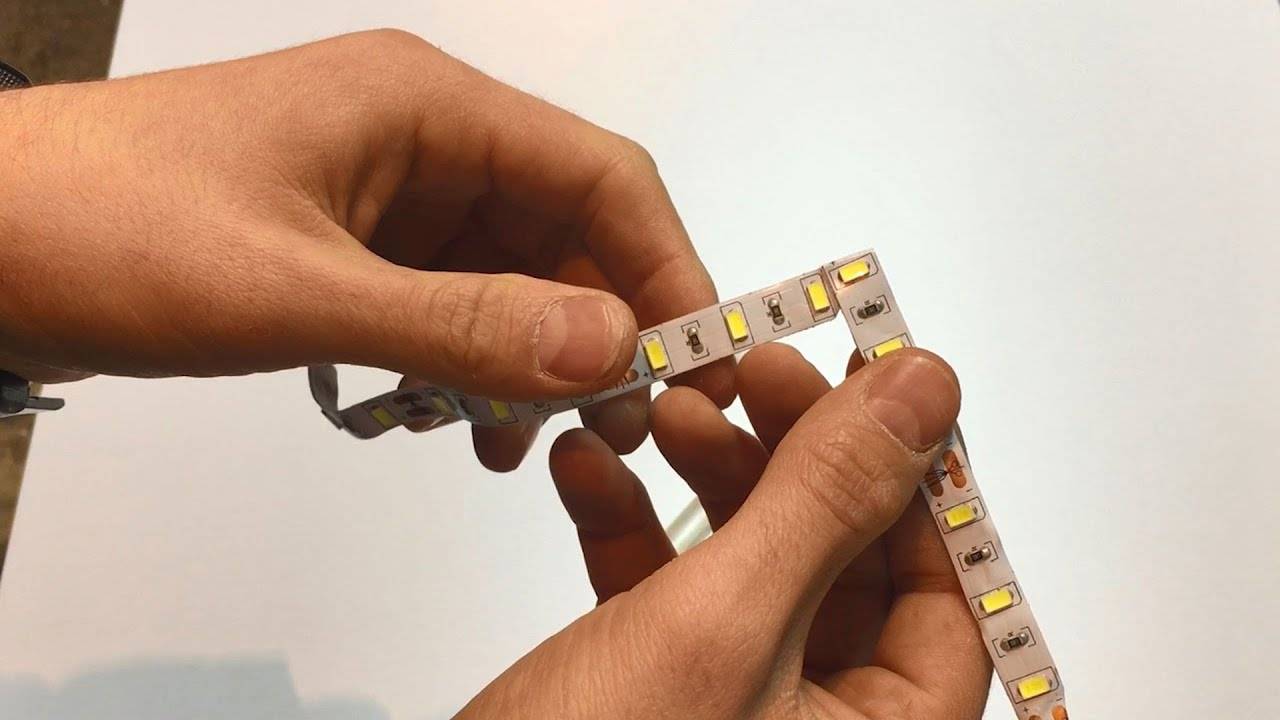

Не пытайтесь согнуть звенья, предназначенные для прямых углов. Даже если вы это сделаете и контакт не сломается, его трудно согнуть под тем же углом, который требуется. Точно так же не имеет смысла сгибать прямоугольные звенья под углом 180° или в противоположном направлении. При прямых соединениях используются более простые переходники или даже кабели, как в случае сварных соединений.

Убедитесь, что ссылка используется для типа тянущейся световой ленты. Двух- или трехштырьковые штекеры не подходят к четырех- или пятиштырьковым штекерам. То же самое касается и обратного. Если нет подходящей связи, используйте кабель. Во избежание изменения конструкции, например, выхода на крышу, кабели должны быть того же цвета, что и дорожка. Контраст не всегда является разумным решением.

Не сгибайте сами дорожки «туго» (под небольшим радиусом изгиба) — они быстро разрушатся. Ленточные материалы не предназначены для такого использования.

Более подробную информацию об этом смотрите в видеоролике ниже.

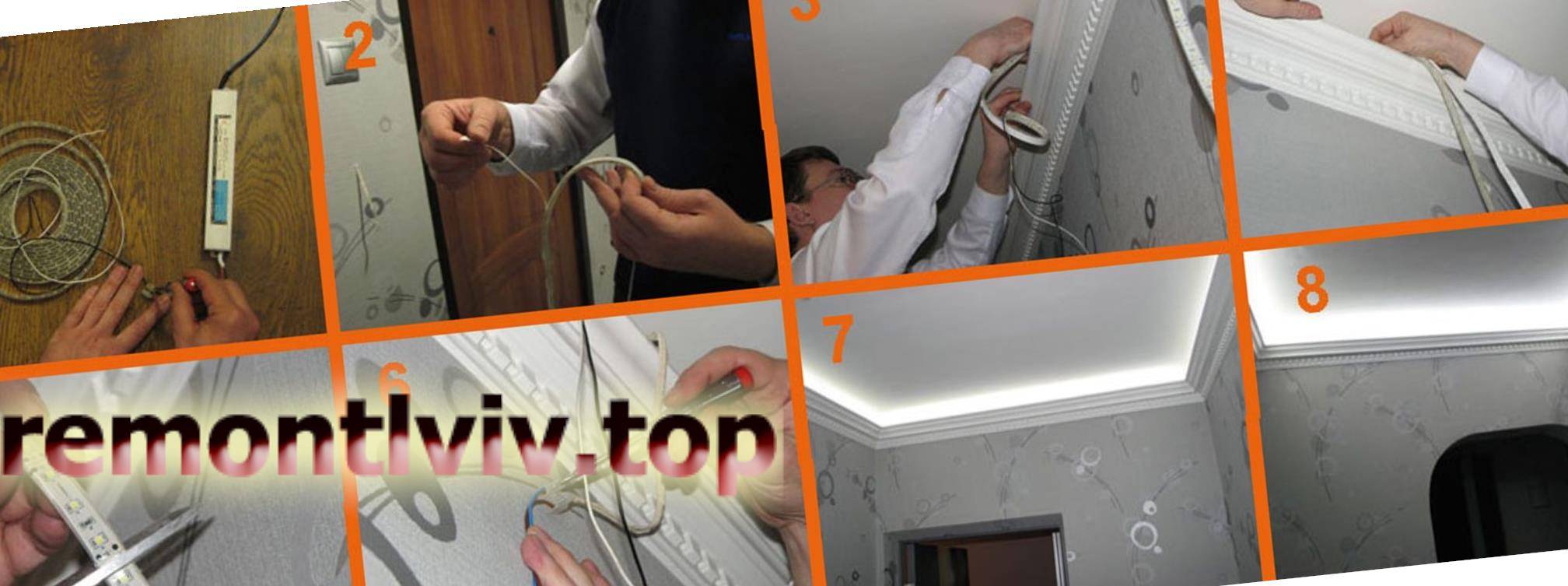

Руководство по монтажу светодиодной ленты

Основное правило установки – отрезок не должен быть более 5 метров длиной. Подключать каждый такой отрезок необходимо параллельным способом. При последовательном монтаже снизится мощность свечения.

Опасаться удара током при использовании ленты, подключенной через блок питания, не стоит. Однако нужно помнить о пожарной безопасности. Даже низковольтная лента нагревается примерно до 70 градусов. Если приклеить ее напрямую к обоям, материал может вспыхнуть. Специальный алюминиевый или пластиковый профиль рассеет тепло и защитит плату и светодиоды от механических повреждений.

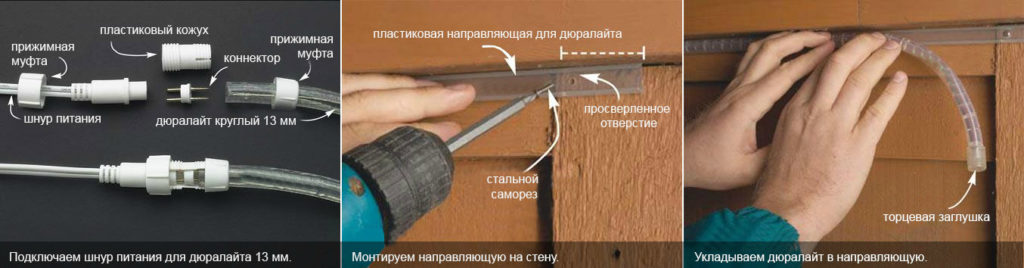

Установка светодиодного дюралайта

  1. Сначала следует отделить отрезок необходимой длины по специальной разметке или, наоборот, соединить несколько отрезков с помощью паяльника/коннекторов. Удобнее выполнять эту операцию на полу, тщательно контролируя качество соединений.
  2. Готовая лента, если она цветная, подключается к контроллеру. На контроллере есть разъемы, которые соответствуют разным цветам. Они промаркированы буквами: R-красный, B-голубой, G-зеленый. RGB контакты являются минусовыми. Есть еще контакт – общий плюс.
  3. Контроллер подключается к блоку питания. При этом строго соблюдают полярность.

  4. Следует проверить работоспособность электрической цепи, подключив систему в розетку. Если все работает, можно переходить к установке на место.
  5. Монтаж осуществляется согласно предварительно сделанной разметке. Блок питания размещают в нише или на шкафу, обеспечив его вентиляцию, так как при работе он греется. Если лента фиксируется на клеевой слой, сразу полностью снимать защитную полоску не нужно. Полосу удаляют постепенно по мере приклеивания к основанию. При монтаже в профиле лента фиксируется на клей, а затем в профиль вставляется рассеивающий плинтус, который сделает свет более мягким.
