Подключение кассетного и канального фанкойла к системе холодного водоснабжения и отоплению

3-х ходовые клапаны для фанкойлов

По назначению 3-х ходовые клапаны делятся на:

• клапаны с количественным регулированием, иными словами, регулирующими подачу теплоносителя к потребителю без изменения его температурных параметров. Данный тип наиболее широко применяется в системах кондиционирования с фанкойлами.
• клапаны с качественным регулированием, называемые также термостатическими. Эти клапаны регулируют температуру теплоносителя за счет подмеса теплоносителя из обратной магистрали без изменения параметров расхода. Данный тип наиболее широко применяется в системах отопления.

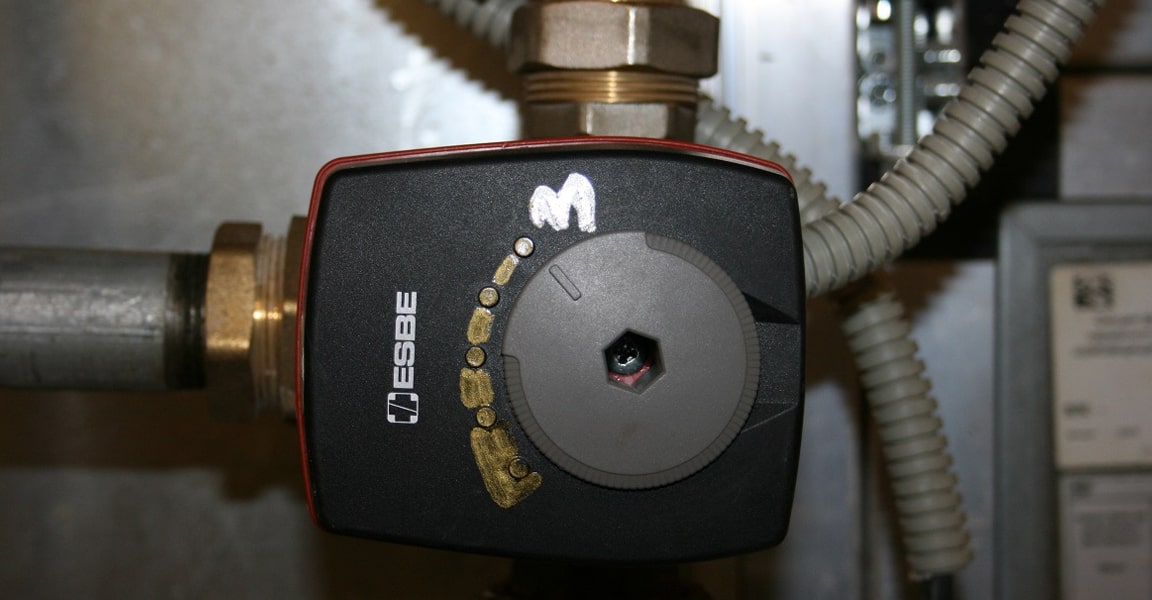

Принцип работы трехходового клапана

нормально открытый. В рабочем положении клапана основная магистраль открыта – теплоноситель поступает к потребителю (теплообменник фанкойла). При получении сигнала от пульта управления основная магистраль перекрывается, а теплоноситель идет в обход потребителя через байпасную линию;

нормально закрытый. В рабочем положении клапана основная магистраль закрыта – теплоноситель идет в обход потребителя (теплообменник фанкойла) через байпасную линию

При получении сигнала от пульта управления основная магистраль открывается и теплоноситель поступает к потребителю.
ВАЖНО! В зависимости от способа монтажа клапана и его расположения в питающей магистрали данные клапаны могут быть взаимозаменяемы. Однако, существуют рекомендуемые схемы обвязки фанкойлов, они же являются наиболее распространенными и часто применяемыми. Рекомендуемая схема обвязки фанкойла приведена на рис.1

Рекомендуемая схема обвязки фанкойла приведена на рис.1.

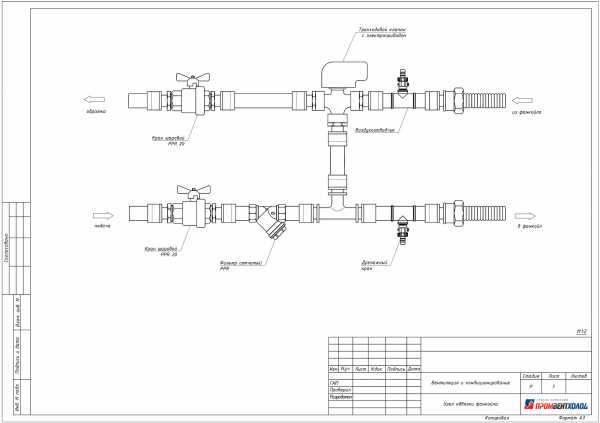

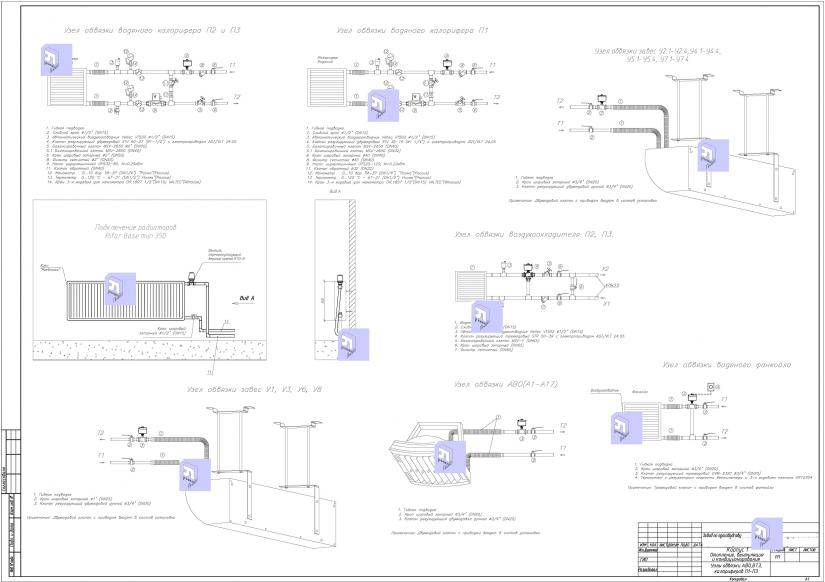

Рис.1 – Схема обвязки фанкойла

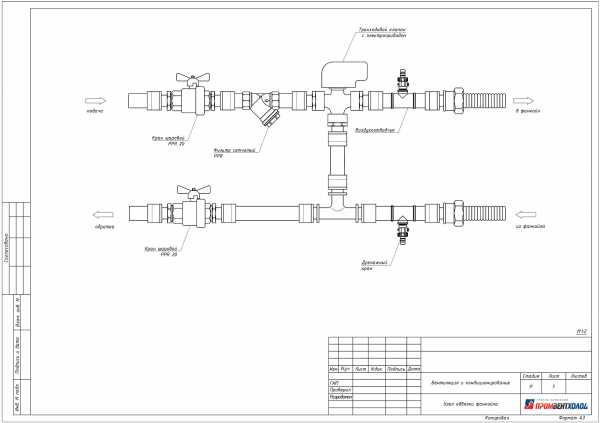

Рис.2 – Схема обвязки фанкойла

Клапаны являются основной частью узла обвязки фанкойла, объединяющего питающую (прямую) и обратную магистрали. Кроме него, в рекомендуемый комплект смесительного узла обязательно включены:

• штуцерные соединения;
• соединительный и байпасный участки трубопровода;
• запорные (отсечные) вентили;
• фильтр жидкости (грязевик).

Дополнительно смесительные узлы могут комплектоваться измерительными приборами для контроля температура и давление теплоносителя. Обвязку располагают по ситуации слева или справа от фанкойла, компонуют ее элементы горизонтально или вертикально во время монтажа. Применение в смесительных узлах трехходовых клапанов с пружинным возвратным механизмом позволяет минимизировать риск аварий при внезапных отключениях электроэнергии, т.к. привод при помощи пружины возвращает клапан в исходное положение, перекрывая подачу теплоносителя к потребителю.

Применение регулирующих клапанов дает возможность более эффективно использовать систему кондиционирования, что позволяет значительно снизить расходы электроэнергии на подготовку теплоносителя, его циркуляцию и увеличить срок службы всей системы. Это позволяет снизить эксплуатационные затраты, а также расходы связанные с обслуживанием оборудования.

Выгодно купить трехходовые клапаны, смесительные узлы для фанкойлов по низкой цене вы сможете, обратившись к нашим специалистам по телефону 8(495)2680520 или, отправив запрос на электронную почту .

Специалисты рекомендуют

Двухтрубная схема подключения фанкойлов:

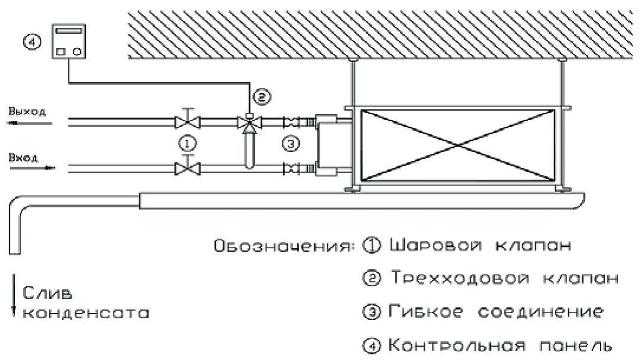

Упрощенная схема обвязки 2-х трубного фанкойла (калорифера):

Обозначения на схеме:

1 — Шаровой кран.

2 — Фильтр.

3 — 3-х ходовой регулирующий клапан с приводом.

Двухтрубная система дешевле четырехтрубной, но для ее работы, если необходимо предотвратить смешение теплоносителя, воду придется греть в дополнительном теплообменнике от системы теплоснабжения и необходим дополнительный циркуляционный насос. А это еще дополнительные эксплуатационные затраты. Для подачи тепловой энергии в межсезонье можно использовать реверсивный чиллер (работающий в режиме тепло-холод), который способен самостоятельно нагревать воду.

Данная схема обвязки фанкойлов послужит отличным решением для офисов, складов и при реконструкции зданий, где не всегда возможно проложить сложную систему трубопроводов с большим количеством узлов.

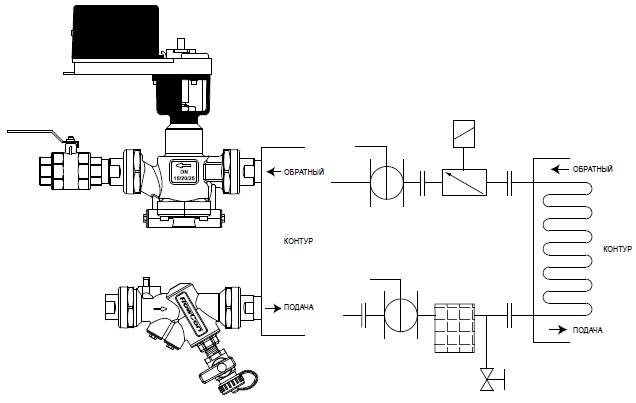

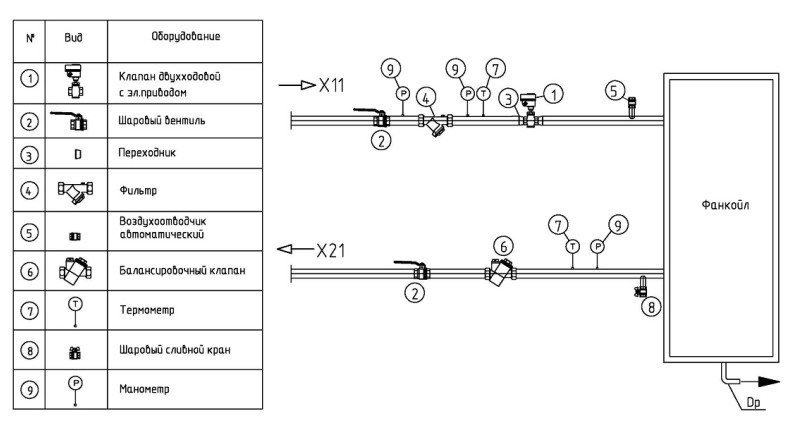

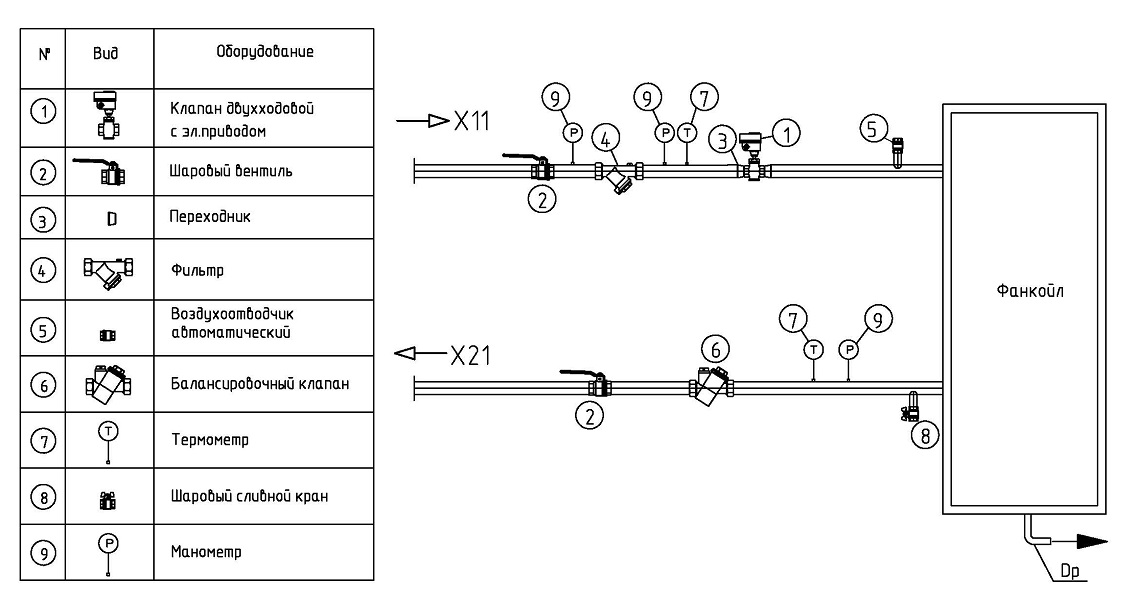

Подробная схема обвязки фанкойла с применением 2-ходового клапана:

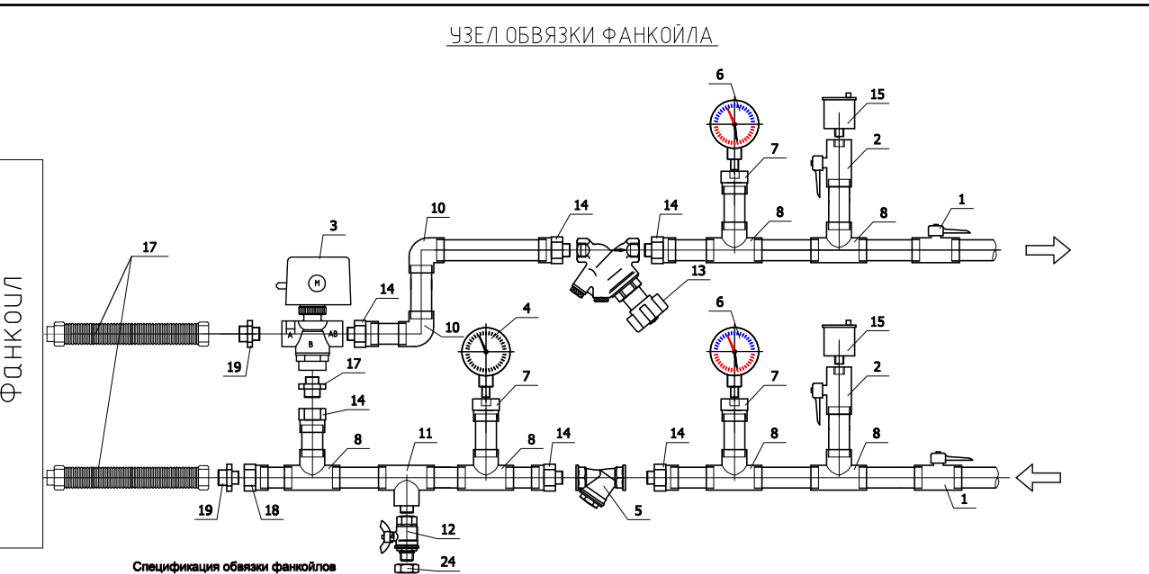

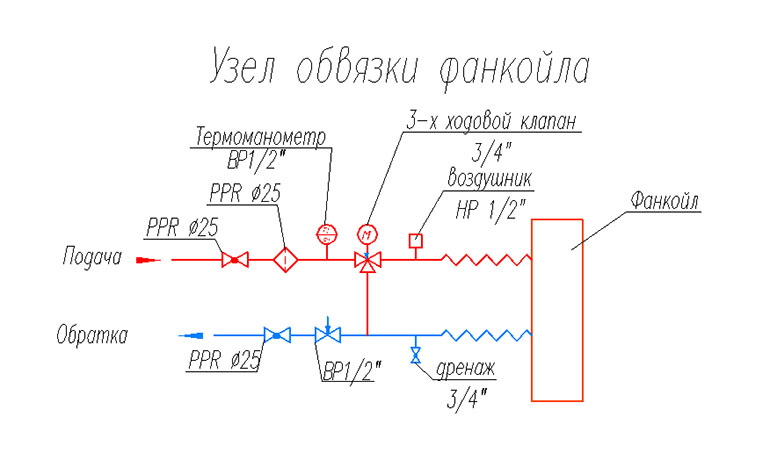

Подробная схема обвязки фанкойла с применением 3-ходового клапана:

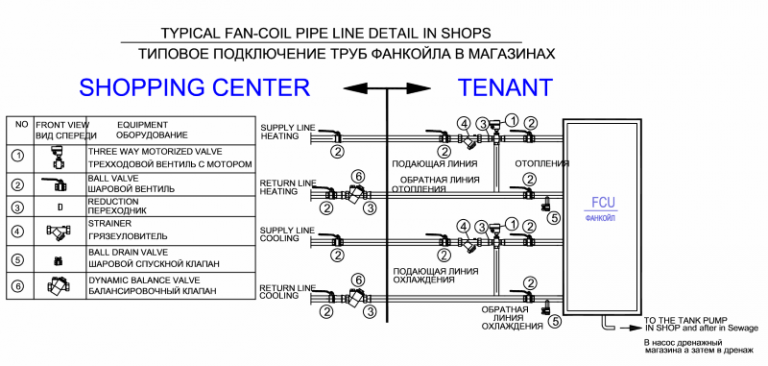

Четырехтрубная схема подключения фанкойла:

Четырехтрубная система — это двухконтурные фанкойлы (то есть с двумя теплообменниками). В данной системе каждый теплообменник подключен к трубопроводу с холодным и горячим теплоносителем соответственно, у каждого из теплообменников имеется собственный клапан для обвязки фанкойла , которые управляются пультом для фанкойла . Данная система применяется, когда хладоноситель (например, этиленгликоль) не может смешиваться с теплоносителем.

Схема обвязки четырехтрубного фанкойла является сдвоенной схемой обвязки для 2-х трубного фанкойла.

Четырехтрубная схема обвязки фанкойлов обеспечивает административному зданию их круглогодичную эксплуатацию, в межсезонье теплая вода в контур также может поступать от чиллера , который работает как тепловой насос. Зимой в дополнительном теплообменнике циркулирует горячая вода, которая поступает от системы центрального отопления. Температура теплоносителя в отопительный сезон составляет от 70 о С до 95 о С, что превышает допустимую температуру эксплуатации для большинства фанкойлов, поэтому её необходимо предварительно снизить.

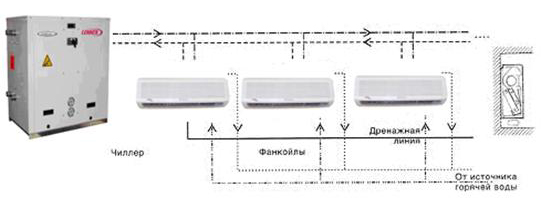

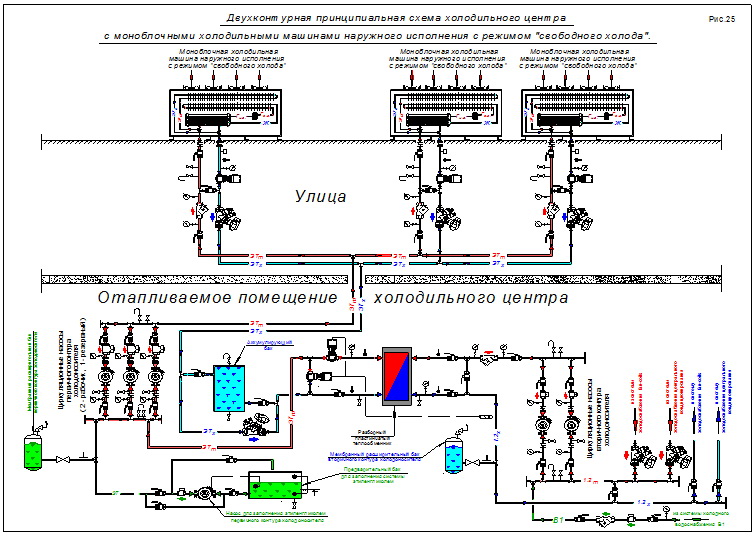

От чиллера поступает хладоноситель на все фанкойлы, установленные на каждом этаже здания. Горячая вода поступает от городской теплосети во все фанкойлы через специальный тепловой пункт, который, как правило, устанавливают в подвале.

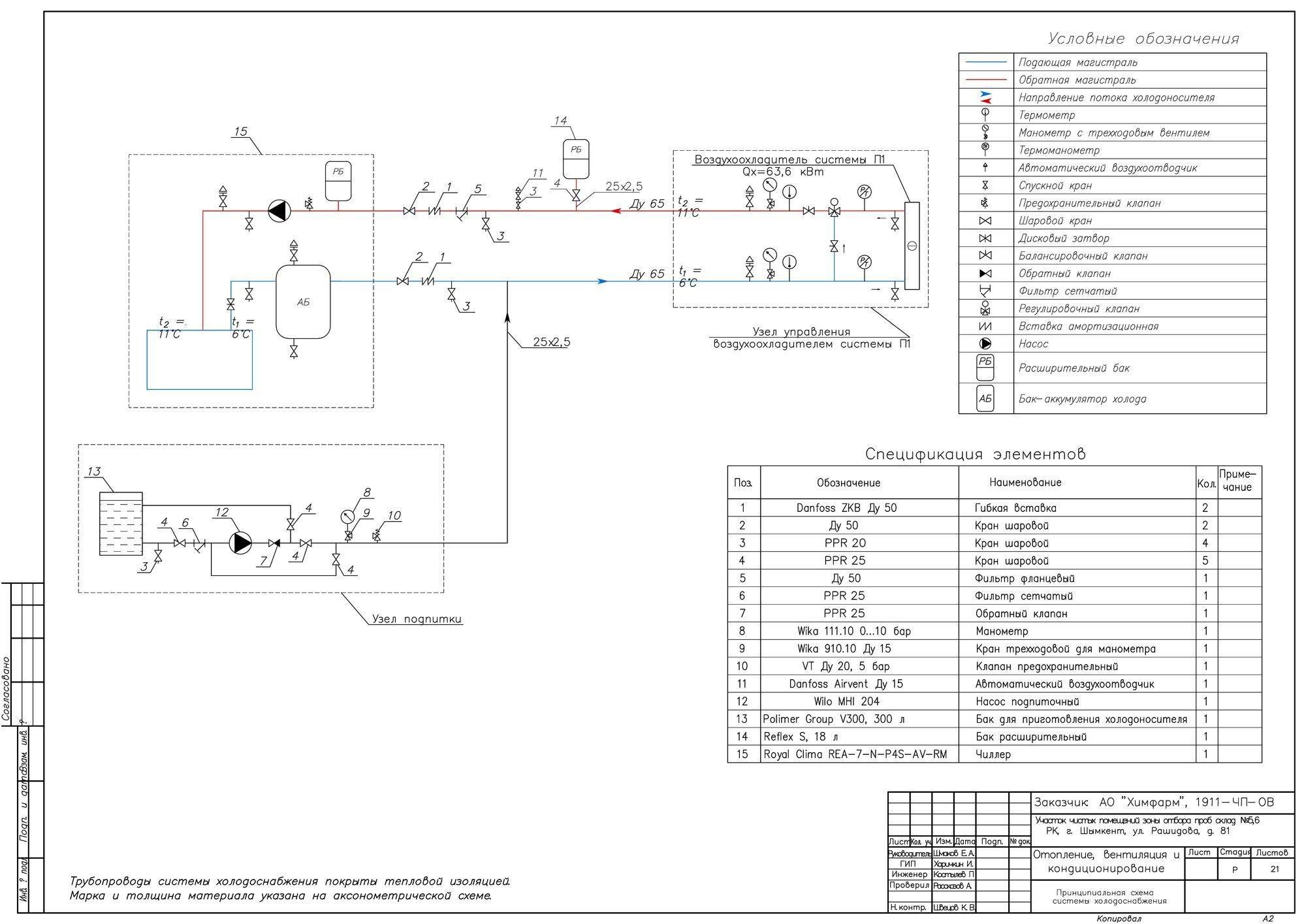

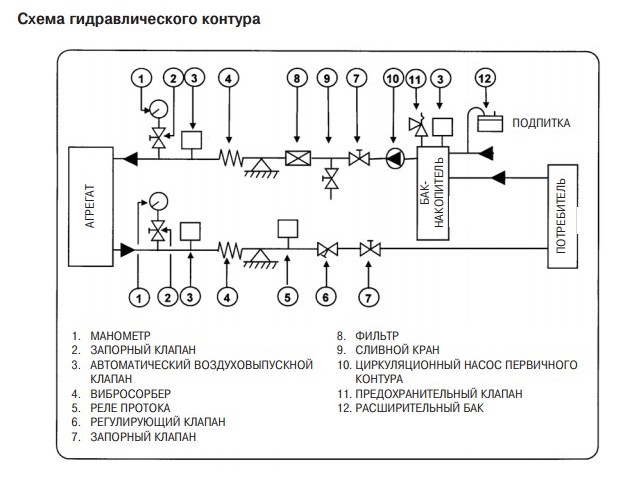

При проектировании системы «чиллер-фанкойлы», в первую очередь, необходимо определиться со схемой подключения фанкойлов и сделать расчет гидравлической системы. Это должен делать только инженер-теплотехник. После определения теплоизбытков для каждого помещения, специалист уже подбирает чиллер (со встроенным гидравлическим контуром или без) и фанкойлы нужной хладопроизводительности, а также проектирует схему обвязки фанкойлов.

Если вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

Нагревать или охлаждать воздух в помещении способен фанкойл. Система позволяет устанавливать определенный температурный режим и делать пребывание людей в здании более комфортным. Конструктивно теплообменники отличаются между собой, но все они имеют следующие составляющие:

1. Устройство для фильтрации заборного воздуха.
2. Основная часть фанкойла. В ней и происходит процесс нагревания или охлаждения воздуха, который заходит с улицы. Температура выходящего воздушного потока зависит от выбранного режима работы.
3. Роторный вентилятор. Эта деталь принудительно прогоняет воздух через основную часть теплообменника.
4. Нагревательный элемент, который работает от электричества.
5. Блок и пульт управления системой кондиционирования.

Фанкойл — система теплообмена помещения

Классические схемы подключения фанкойлов

В бытовых и промышленных системах кондиционирования фанкойлы устанавливаются группами, при этом в системе могут использоваться как однотипное оборудование, так и приборы различной конструкции. В зависимости от комплектации фанкойлов и особенностей системы кондиционирования схемы подключения оборудования могут кардинально различаться.

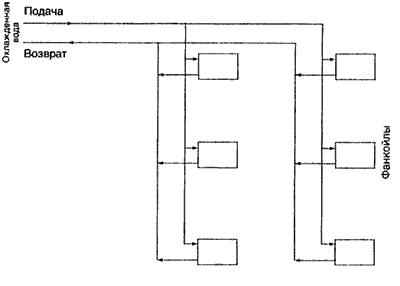

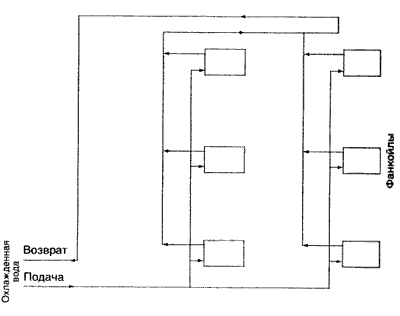

Рис 3. Схема подключения фанкойлов с одинаковым гидравлическим сопротивлением, размещенных на различных уровнях.

Рис 4. Схема подключения фанкойлов с одинаковым гидравлическим сопротивлением, расположенных на одном уровне

Рис 5. Схема подключения фанкойлов с разным гидравлическим сопротивлением, размещенных на различных уровнях

Рис 6. Схема подключения фанкойлов с разным гидравлическим сопротивлением, размещенных на одном уровне

Установка агрегата в назначенной точке выполняется в несколько этапов. Обычно все черновые работы (установка корпуса, обвязка, дренаж и пр.) выполняются в процессе ремонтно-строительных работ. По завершении внутренней отделки помещений остается только установить лицевые решетки и настроить автоматику.

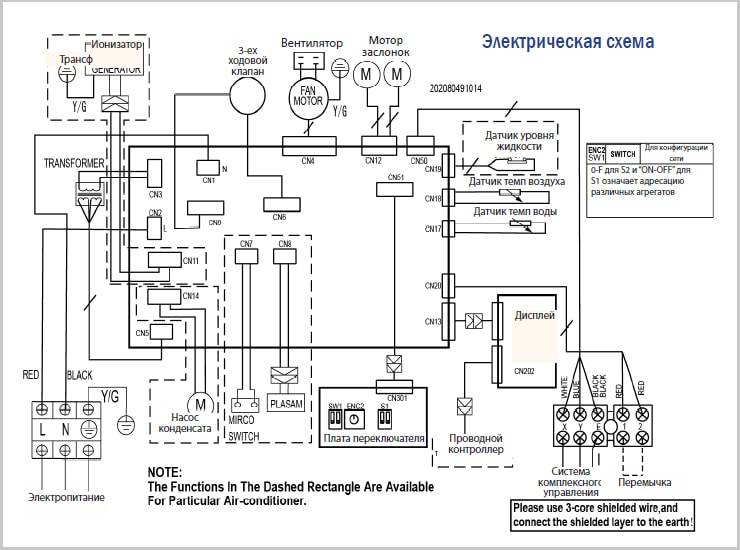

Монтаж электрической схемы подключения фанкойлов

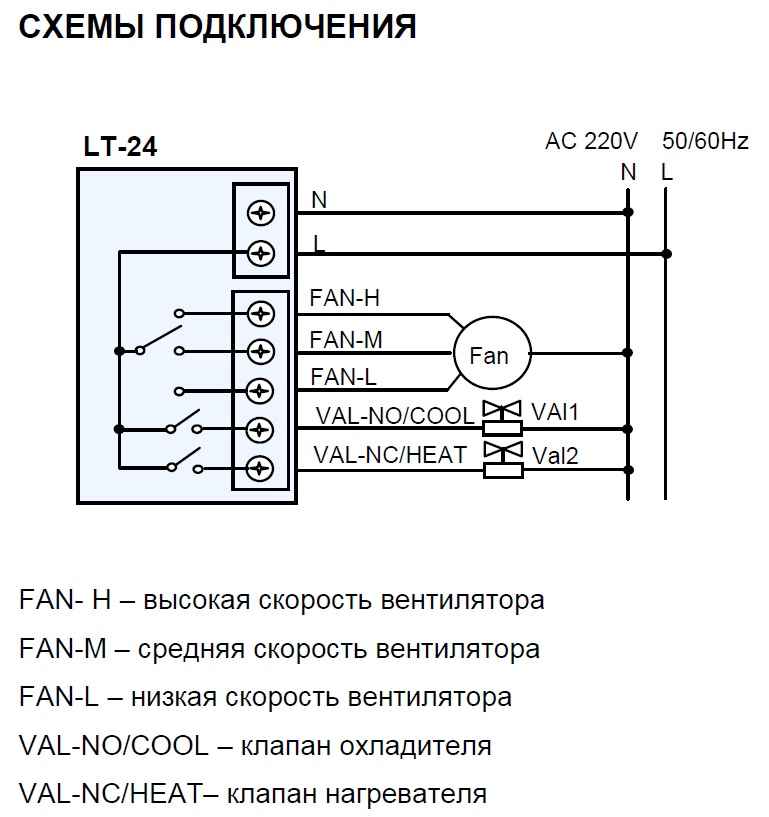

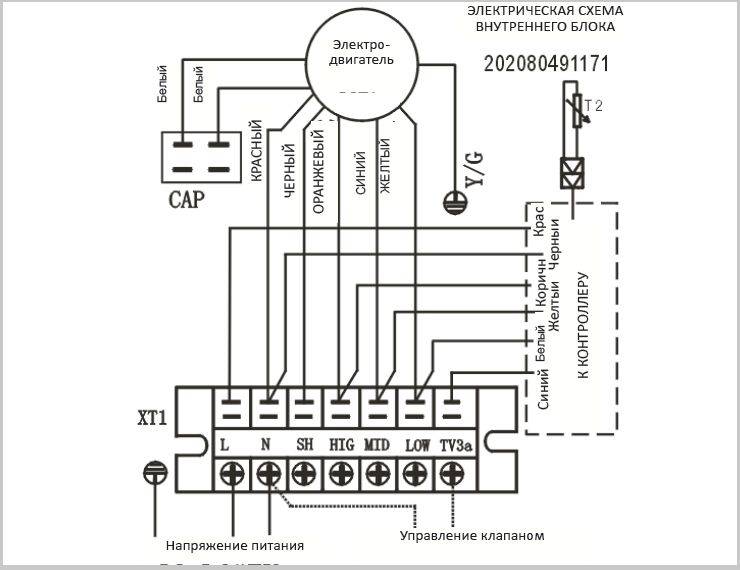

Электросхема для настенного фанкойла

Перед началом работ нужно ознакомиться с электросхемой. Электрооборудование подлежит заземлению.

Требования по подключению фанкойлов к электросети:

• использовать кабель согласно рекомендациям в руководстве;
• организовать отдельный источник питания с необходимым напряжением;
• подключать напрямую к щитку все провода, включая заземление;
• водяной контур должен находиться с противоположной стороны от клеммной коробки;
• элементы гидравлического контура не должны соприкасаться с проводами.

Агрегат включается после проверки изоляции. Отдельно проверяется направление вращения крыльчатки вентилятора, работа дренажного насоса, если имеется – электрический нагреватель.

Смирнов Павел Петрович

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Фанкойл – это элемент климатической системы для регулирования температуры в отдельных помещениях. Он используется для охлаждения и нагрева воздуха. Перед проектированием и монтажом этой системы потребитель должен изучить фанкойл что такое фанкойл, основные его характеристики и виды.

Принцип работы

ФК состоит из радиатора, по которому циркулирует нагретая или охлажденная (в зависимости от задачи системы)жидкость непосредственно перед создающим воздушный поток вентилятором (см. Fancoil_unit_sl_silicone_firestop.jpg). При прохождении через радиатор воздух передает тепло или холод помещению.Теплоносителем служит централизованно охлаждаемая/нагреваемая вода или незамерзающий водный раствор этиленгликоля. В самом фанкойле находится только теплообменник (водяной радиатор) и вентилятор, прокачивающий через него комнатный воздух. В более сложных системах фанкойл может также обеспечивать приточную вентиляцию (смешение воздуха помещения с наружным воздухом, поступающим от крышного кондиционера), и обогрев помещения.

Правила подключения фанкойлов

Корректное подключение обвязки — одно из условий правильного монтажа фанкойлов. Выбор смесительного узла зависит от мощности оборудования и сечения трубопровода, по которому транспортируется жидкость. Главное требование к качеству сборки гидромодуля — 100% герметичность и полная комплектация запорной арматуры. Обвязка подключается к корпусу фанкойла с помощью гибких металлорукавов. Несмотря на то, что каждый производитель снабжает оборудование собственным гидромодулем, со взаимозаменяемостью компонентов проблем нет. Этот фактор существенно упрощает эксплуатацию при проведении ремонтных работ.

Требования к монтажу обвязки:

Узел устанавливается на отдельную опорную конструкцию. Для потолочных моделей фанкойлов обязателен монтаж смотрового люка

При креплении гидромодуля важно обеспечить свободный отвод воздуха из вентиляторного доводчика. Сечение трубопровода должно соответствовать или незначительно превышать сечение штуцера фанкойла

Линию подачи необходимо теплоизолировать.

Рисунок 6. Подключение фанкойлов

После завершения монтажных работ проводится опрессовка системы. Методов проверки стыков на герметичность несколько. Самый востребованный: подача в трубопровод хладоносителя под давлением.

Монтаж

Работа по монтажу чиллеров и фанкойлов состоит из нескольких основных этапов:

1. Сначало монтируется устройство в помещении.
2. Затем собирается узел обвязки.
3. Производится монтаж трубопроводов и термоизоляции к ним.
4. Прокладываются воздуховоды и организуется их шумоизоляция.
5. Создаётся дренажная система.
6. Оборудование подключают к электросети.
7. Проверяют герметичность.
8. Запускают систему.

Монтаж по типу устройства

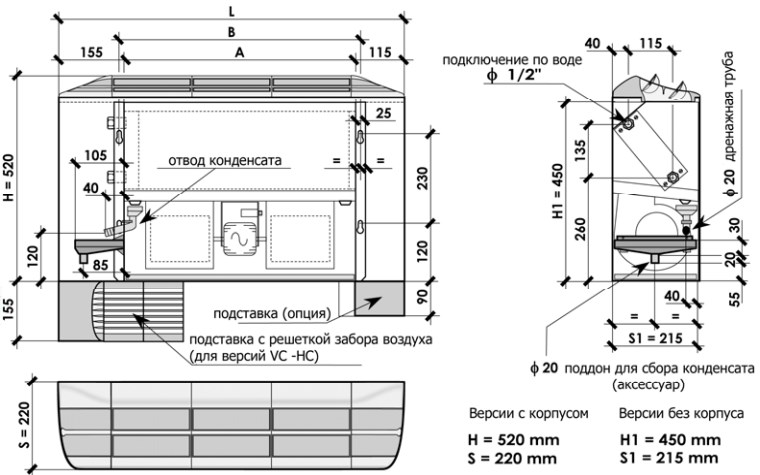

Напольный

Самый простой процесс установки – это монтаж напольного фанкойла, не имеющего канала для конденсата. Они не портят интерьер и могут быть установлены самостоятельно. Типовая конструкция такого оборудования состоит из двух патрубков, по которым идут смеситель и рабочая жидкость.

Кассетные, настенные и подпотолочные

Монтаж кассетного фанкойла и остальных двух немного сложнее, т.к. они могут быть как двухтрубными, так и четырёхтрубными. При этом их электрическая система может существенно отличаться от напольных систем.

Поэтому монтаж настенного фанкойла, подпотолочного и кассетного, лучше всего доверить специалистам.

С помощью специалистов

Подключение фанкойла – сложный процесс, требующий профессионального подхода, поэтому лучше всего обратиться к специалистам. Только они смогут грамотно проделать работы по:

• установке агрегата в наиболее эффективном месте;
• сборке узлов обвязки путём установки необходимых кранов, приборов по управлению температурой и давлением, клапанов;
• прокладке и теплоизоляции труб;
• монтажу отвода конденсата;
• подключению приборов к электрической сети;
• опрессовке системы;
• проверке герметичности;
• подаче воды.

Они и проделают все расчёты до начала работ и будут учитывать особенности помещения и нагрузку каждого фанкойла. Специалисты создадут безопасную и надёжную систему, которая долго прослужит пользователю.

Что следует помнить при обращении к специалистам

Чтобы грамотно подобрать компанию, осуществляющую услуги по монтажу, следует обратить внимание на следующие критерии:

Смирнов Павел Петрович

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Фанкойл – это элемент климатической системы для регулирования температуры в отдельных помещениях. Он используется для охлаждения и нагрева воздуха. Перед проектированием и монтажом этой системы потребитель должен изучить фанкойл что такое фанкойл, основные его характеристики и виды.

Чем отличается хладагент от теплоносителя?

Холодильный агент является рабочим веществом, которое в процессе холодильного цикла может пребывать в разных агрегатных состояниях при различных значениях давления. Теплоноситель не меняет фазовых состояний. Его функция — перенос холода или тепла на какое-то определенное расстояние.

Транспортировкой хладагента управляет компрессор, а теплоносителя — насос. Температура холодильного агента может опускаться как ниже точки кипения, так и подыматься за ее пределы. Теплоноситель‚ в отличие от хладагента‚ постоянно работает в условиях температур, не растущих выше точки кипения при текущем давлении.
