Монтаж, установка и расчет вентиляционных каналов своими руками

Роль воздухораспределения в эффективности вентиляционной системы

В проектировании приточно-вытяжной вентиляции большую роль играет процесс правильного распределения потоков воздуха. Если не учитывать при расчетах эти данные, то вентиляционная система даже с высокими показателями воздухообмена может оказаться неэффективной, в процессе удаления загрязненного воздуха из квартиры или коттеджа. Одной из основных задач при проектировании вентиляции является правильное расположение приточных и вытяжных распределительных устройств, для достижения максимального эффекта.

Воздухораспределителем называется специальный прибор благодаря которому воздух попадает в помещение, и различаются по конструкции и соответственно дизайну. Они бывают в виде:

Решеток, регулируемых и нерегулируемых, различной геометрической формы и с направлением воздуха как в одну, так и во все стороны. Такие воздухораспределители могут использоваться для приточной, вытяжной и переточной систем вентиляции и располагаться на потолке, стенах или на полу.
Перфорированных панелей. Эти устройства представляют собой панели с перфорацией, расположенной как в один, так и в несколько рядов. Они удаляют воздушные потоки из верхней части комнаты.
Диффузоров или плафонов. Такие устройства используются для приточной и вытяжной вентиляции, могут быть с регулятором потоков воздуха.
Сопловые и щелевые. Они бывают как приточные, так и вытяжные и могут создавать большую струю воздуха с высокой скоростью, до 30-40м/с.

Именно их правильное местоположение позволяет эффективно распределить приточный и вытяжной воздух по помещению.

Схему правильного распределения воздушных масс в здании, заказывают отдельно от проекта, компаниям, которые на этом специализируются, а самостоятельно произвести расчеты можно, с помощью справочников или различных компьютерных программ. Одна из таких программ называется Swegon.

Что это такое?

Принудительная вентиляция – это воздушный поток, образуемый механизмами и подаваемый в помещение. По направлению движения воздуха бывает:

Приточной – подаваемый вентилятором воздух образует повышенное давление. Отработанный воздух выходит через централизованные вентиляционные каналы.
Вытяжной – приток воздуха поступает через форточки или приточные устройства. Вентиляционные каналы на кухне, в туалете, ванной оборудуются вытяжными вентиляторами (как сделать вентиляцию на кухне, в туалете и в ванной?).
Приточно-вытяжной – когда приток и вытяжка воздуха обеспечиваются механически. Применяется в случае, когда первые два вида не справляются с поставленной задачей. Этот вид — самый действенный.

По способу подачи воздуха устройства оснащают воздуховодами, иногда они могут отсутствовать.

Прочие правила использования канализационных труб

При установке пылесоса на канализационные трубы в частном доме нецелесообразно располагать эти трубы и соответствующую вытяжную систему вместе. Как правило, такая схема используется при выполнении работ в жилых домах. Это не делается в частных домах из-за риска создания обратной тяги, которая может распространять различные запахи по всему дому.

Труба должна находиться на высоте не менее 1 метра над крышей. Если необходимо соединить несколько систем, трубы с диаметрами, пропорциональными друг другу, должны использоваться по всей сети

Важно отделить дымоход от вентиляции: для достижения максимальной пожарной безопасности необходимо соблюдать расстояние не менее 2 метров между дымоходом печи и вентиляционной шахтой

Фактически, вентиляцию можно организовать не только из канализационных труб, но и из гофрированных труб. Однако из-за большой волнистости внутреннего канала таких труб повышается устойчивость к воздушным массам. В связи с этим они используются для осуществления вентиляции в санитарных помещениях, где длина канала очень мала.

Учитывая все положительные и отрицательные особенности канализационных трубопроводов, необходимо, чтобы их монтаж осуществлялся после грамотного расчета. Следование инструкциям достаточно просто, чтобы создать качественную, надежную и безопасную вентиляцию в частном или жилом доме. Лучше всего доверить работу профессионалам, которые возьмут на себя ответственность за все этапы работы – от закупки необходимых материалов и оборудования до их монтажа и ввода в эксплуатацию.

Вентиляционные каналы из кирпича

В частных домах с печным отоплением очень распространены такие вентиляционные каналы. Кирпичные вентиляционные каналы устанавливаются во внутренних стенах здания. Вентиляционный канал из кирпича не нуждается в расчете сечения, оно стандартно: 0,5:0,5 кирпича или 1:0,5 кирпича.

Категорически не подходит силикатный кирпич, который крошится от перепадов температуры.

схема кладки кирпичного вентканала

Для получения крепкой кладки используйте чистый и просеянный песок, любые примеси снизят качество раствора. Наилучшая марка цемента М-500. Густота раствора должна быть такой, чтобы он не выливался из перевернутой под 45 градусов миски.

Стандартный плоский вентиляционный канал выкладывают квадратного сечения. Перед началом работ сделайте разметку по шаблону. На уровне 3 рядов по отвесу поперек канала выложите кирпичи-буйки. Они прикроют сечение вентиляционного канала от строительного мусора и зададут направление будущей кладке. Буйки делают канал прочнее, но несколько усложняют чистку канала естественной вентиляции. Каждые 6 рядов их нужно переставлять. Можно использовать как многорядную, так и однорядную методику перевязки швов. Укладывайте кирпичи впритык.

Один из серьезных минусов кирпичного воздуховода – это высокая теплоотдача.

Чтобы снизить ее, обустройте изгиб воздуховода, удерживающий некоторое количество тепла. Кладку вентиляционного канала в частном доме сделайте лесенкой, в ниши заложите раствор, поверх полученной горки на ребро установите кирпичи в 2 ряда.

Гибкие вентиляционные каналы

Устанавливаются тогда, когда вентиляционный канал имеет много поворотов и сгибов, особенно под большим углом. Удобны для небольших отрезков. Гофрированная структура создает максимальное сопротивление воздуху, а в неровностях скапливается грязь и пыль. Поэтому на крупных объектах их используют реже.

Гибкие вентиляционные каналы не устанавливают:

в стояках зданий выше 2-х этажей;
снаружи зданий;
при возможных контактах с агрессивной средой или абразивными частицами.

Гибкие воздуховоды из металлизированной ленты выдерживает до +90 градусов, из ламинированной алюминиевой фольги до +140 градусов.

Гибкие теплоизолирующие воздуховоды повсеместно эксплуатируются в жилых помещениях. Снаружи они покрыты теплоизолирующим слоем. Плюс установки вентиляционных каналов такого типа – простой монтаж.

Отрезки соединяются между собой специальной клейкой лентой. При правильном монтаже вентиляционный канал прослужит больше 10 лет.

Монтаж вентиляционной системы из пластика

Перед монтажом вентиляционной системы в частном доме своими руками необходимо распланировать расположение воздухозаборных, отводящих каналов, направление движения потоков воздушных масс. Схема расположения всех элементов вентиляционной системы должна разрабатываться профессионалами. Она составляется по следующим правилам:

Помещение, внутри которого циркулирует самый загрязненный воздух, находится в самом конце вентиляционной цепочки.
Приточную вентиляцию не располагают на кухне или санузле, но здесь находится выходное отверстие.
Вытяжное отверстие должно размещаться как можно ближе к потолку и направляться вверх.
Приточное и вытяжное отверстие размещаются как можно дальше друг от друга.

Монтаж начинается с крыши, где будут располагаться основные вентиляционные элементы. Труба для вентиляции выводится на крышу, возвышаясь над коньком на 50 см. Если это условие не будет соблюдено, поток воздуха будет загоняться в обратном направлении. На выходе трубы должен быть расположен аэратор, предотвращающий попадание внутрь нее различных осадков.

Труба для забора воздуха подводится к фронтону и закрывается решеткой. После этого производится монтаж приточной системы, от которой устанавливается разводка каналов во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а места креплений нужно тщательно за герметизировать.

При использовании электрических вентиляторов необходимо предусмотреть наличие обратных клапанов, особенно при установке вентиляции в ванной комнате и кухне. Все выводы вентиляции внутрь помещений должны быть закрыты решетками, а для горизонтальных участков предусмотрена возможность сброса влаги. Канализационная вентиляция не должна быть соединена с общей.

Таким образом, при использовании трубопровода из канализационного пластика для вентиляционной системы наблюдаются те же недостатки, что и у вентиляционных пластиковых труб. Единственным минусом канализационных труб при этом является проблема состыковки с фитингами, поворотами, отводами вентиляционных воздуховодов. Вентиляционная система из обычных пластиковых труб – оптимальный вариант для создания эффективной циркуляции воздуха при составлении правильной схемы и наличии качественного монтажа.

В действительности схема канализации, чтобы внутри жилища не накапливался неприятный запах. Учитывайте, что когда вы смываете нечистоты в канализацию, то внутри образовывается вакуум, за счет которого и вытягивается вода по трубам и из накопительных сифонов, которые присутствуют в каждом сантехническом устройстве в доме. Соответственно, из-за того, что канализация априори не герметична зловония со временем начинают просачиваться внутрь дома и этим создают неудобства для проживающих людей. И запах настолько неприятный, что люди раздражаются и начинают пытаться найти источник, чтобы скорее убрать.

Для начала, нужно удостовериться, что система оборудована более, чем одним сифоном, ведь по факту эти простые отстойники являются гидрозамками, которые не дают запахам распространятся поддерживая вакуум внутри. Желательно, чтобы после стока в ставился сифон – так надежнее. Есть и еще одна немаловажная причина, которая также заключается в ужасном запахе, исторгаемом канализацией. Если в доме несколько ванных комнат и одной из них давно никто не пользуется, вода в вмонтированных сифонах давно пересохла и вакуум нарушен, так как клапан не работает.

Поэтому важно, продувал систему иначе запах начнет быстро распространятся по квартире. При этому стандартная классическая вентиляция, даже с принудительным вентилятором навряд спасет людей, проживающих внутри. В этом случае поможет только фоновая труба, которая сможет подавать подогретый воздух под давлением

Он будет стремиться вверх и запах выйдет через нее сразу в атмосферу

В этом случае поможет только фоновая труба, которая сможет подавать подогретый воздух под давлением. Он будет стремиться вверх и запах выйдет через нее сразу в атмосферу

Поэтому мы расскажем, какими методами строиться вентиляция и какие лучше использовать для этого материалы, уделим внимание основным нюансам этого нелегкого дела

Монтаж

Перед установкой системы вентиляции в частном доме собственными руками необходимо спланировать расположение приточных и вытяжных воздуховодов, направление потока воздуха. Планировка всех компонентов системы вентиляции должна быть разработана профессионалами. Выполняется по следующим правилам:

Помещение, в котором циркулирует наиболее загрязненный воздух, находится в самом конце вентиляционной цепи.
Воздухозаборник не находится на кухне или в ванной комнате, но выход находится в этом месте.
Вытяжной вентилятор должен быть расположен как можно ближе к потолку и направлен вверх.
Вход и выход должны быть расположены как можно дальше друг от друга.

Установка начинается с крыши, где будут расположены основные вентиляционные элементы. Вентиляционная труба подводится к крыше, поднимаясь выше конька на 50 см. Если это условие не будет выполнено, поток воздуха будет идти в обратном направлении. Аэратор должен быть размещен на выходе из трубы, чтобы предотвратить попадание различных отложений.

Воздухозаборная труба подводится сверху и закрывается решеткой. Затем устанавливается воздухозаборная система, из которой воздуховоды выводятся во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а точки крепления должны быть тщательно герметизированы.

При использовании электрических вентиляторов следует предусмотреть обратные клапаны, особенно при установке вентиляции в ванных комнатах и кухнях. Все вентиляционные выходы во внутренние помещения должны быть закрыты решетками и предусмотрены горизонтальные секции для отвода влаги. Канальная вентиляция не должна быть подключена к общей вентиляции.

Поэтому при использовании пластиковых канализационных труб для вентиляции существуют те же недостатки, что и при использовании пластиковых вентиляционных труб. Единственным недостатком канализационных труб является проблема встраивания в фитинги, колена, ответвления вентиляционных каналов. Вентиляционная система, изготовленная из обычных пластиковых труб, является оптимальным вариантом для создания эффективной циркуляции воздуха при подготовке соответствующей схемы и качественном монтаже.

Фактически, схема канализации такова, что внутри квартиры не скапливается неприятный запах. Имейте в виду, что при промывке канализационной системы внутри создается вакуум, который протягивает воду по трубам и из коллекционных сифонов, которые присутствуют в каждом приспособлении в доме. Поскольку канализация не герметизирована, вонь со временем начнет просачиваться в дом и причинять неудобства живущим там людям. И запах настолько неприятный, что люди раздражаются и пытаются найти его источник, чтобы его можно было как можно быстрее устранить.

Для начала убедитесь, что система оснащена более чем одним сифоном, потому что на самом деле эти простые отстойники являются гидронасосами, которые предотвращают распространение неприятных запахов, поддерживая вакуум внутри. Желательно, чтобы сифон располагался ниже по течению водостока, потому что он более надежен. Есть еще одна важная причина, и это ужасный запах, излучаемый канализационной системой. Если в доме есть несколько ванных комнат, и одна из них не использовалась долгое время, то вода в установленных ловушках давно высохла, и вакуум нарушается, потому что клапан не работает.

Поэтому важно проветривать систему, иначе запах быстро распространится по всей квартире. Стандартная классическая вентиляция, даже с вентилятором принудительной вентиляции, вряд ли спасет находящихся в ней людей

В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением. Он устремляется вверх, и запах выходит через него прямо в атмосферу.

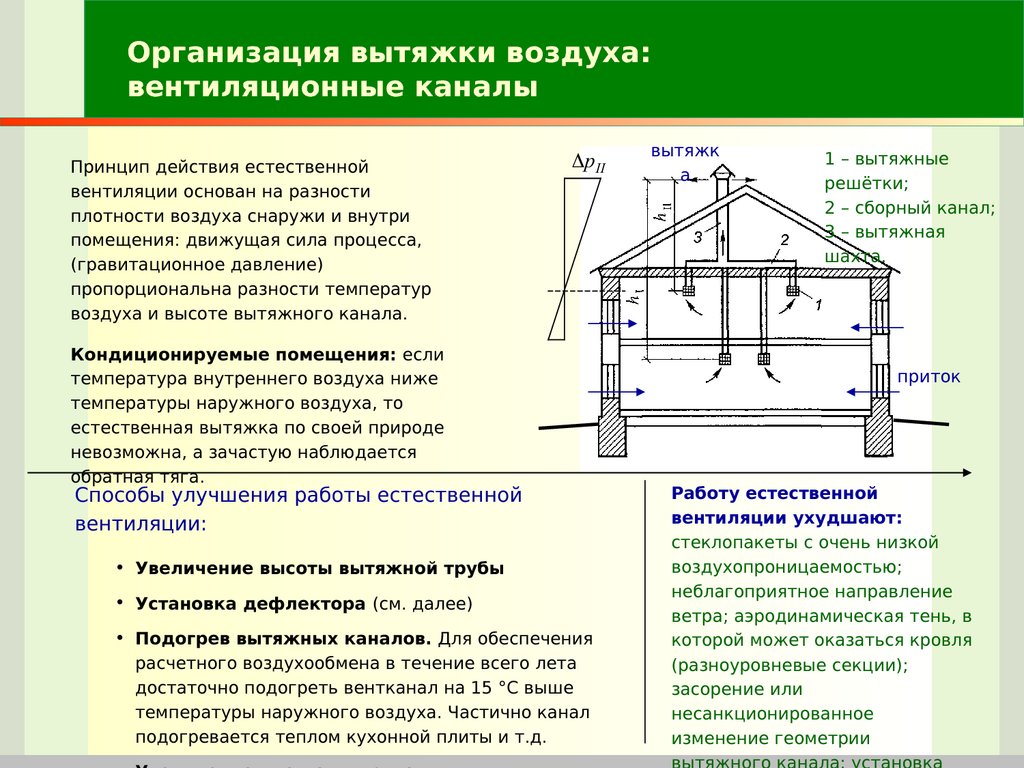

Правила устройства вентиляционных каналов

Вентиляционная система это сложное инженерное сооружение, которое не будет работать эффективно, если при строительстве допущены ошибки. Правила устройства вентиляционных каналов изложены в нормативных документах (СНиП 2.04.05-91).

Чтобы обустроить вентканал, необходимо учесть:

Чем прямее канал, тем он эффективнее. Отклонение от вертикальной оси допустимо в 30 градусов. Горизонтальные участки и повороты должны быть минимизированы.
Если два канала на одном уровне имеют разную длину, то эффективность работы более короткого резко снижается. Для уравнивания скорости потоков в более длинную шахту вставляют решетку.
Минимальный размер квадратного вентканала принят в половину длины стандартного кирпича, что составляет 12,5 см. Более объемные каналы выкладывают в кратных величинах.
Круглое сечение воздуховода эффективнее для пропуска воздушного потока, чем прямоугольное. Допустимый минимальный диаметр трубы — 120 мм.
Вентиляционное окно располагают не ниже 10 см от потолка.

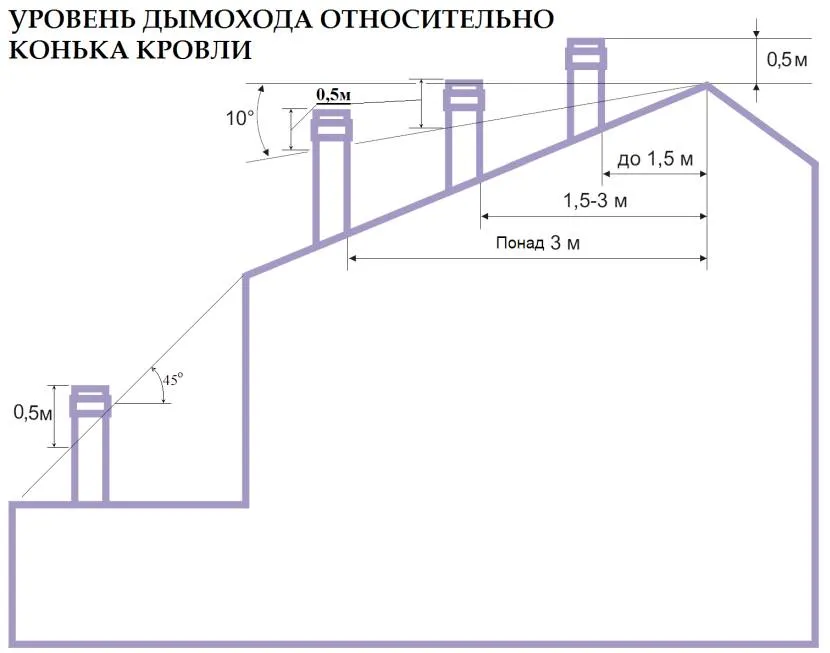

Высота оголовка вентканала на крыше зависит от близости его к коньку. Если выход трубы расположен не далее 1,5 м от наивысшей точки кровли, то достаточно 0,5 м высоты. Расстояние от 1,5 до 3 м разрешает сделать трубу на уровне конька. При выходе вентиляции дальше 3 м от конька ее оголовок может быть ниже конька, но так, чтобы между ним и верхней точкой кровли был угол в 10 градусов.
При строительстве вентиляции в частном доме воздуховод выгодно расположить в непосредственной близости к дымоотводу. Тепло от дымохода повысит интенсивность проветривания.
Верх вентиляционного канала на естественной тяге оборудуют дефлектором.
Все стыки сегментов воздуховода должны быть герметичны. Подсос воздуха в местах соединений снижает эффективность вентиляции.

Возведение вентиляционной шахты ведут параллельно со строительством стен. Для соблюдения размерности и направления вентканала в качестве маркера применяют деревянный короб-шаблон (инвентарный буй), размер которого чуть меньше внутреннего объема шахты, а длина не менее 65 см (высота 10 стандартных кирпичей). Выложив шахту на высоту шаблона, его опускают внутрь и смотрят насколько легко он входит.

Алгоритм выполнения работ

Компании, занимающиеся профессиональным монтажом вентиляционных систем, действуют по следующему плану:

Разработка проекта (учитываются как нормы СНиП, так и пожелания заказчика).
Сборка каналов воздухоотвода.
Установка оборудования, входящего в конкретную систему: кондиционеров, увлажнителей, калориферов и т.д.
Запуск и наладка.
Сдача в эксплуатацию.

Рассмотрим, как эти шаги можно повторить самостоятельно.

Проект и расчёт

Понадобится план жилья. Нужно знать расположение комнат и объём каждого помещения.

На плане выбирается и отмечается расположение будущих элементов вентиляции. При этом нужно руководствоваться рядом принципов:

Вход свежего воздуха монтируется в нижней части дома.
Если входов будет несколько, они равномерно распределяются по всем сторонам жилья, если же вход планируется один, лучше предпочесть северную стену дома.
По системе труб, которую лучше всего установить в потолочном пространстве, чистый воздух должен разводиться по всем жилым комнатам.
Приток воздуха должен располагаться от жилых комнат в сторону санузла и кухни.
Выход воздуха монтируется в противоположной части дома, дальше от входа.
Выход нужно устраивать в верхней части стены и дома.
Наилучшим решением будет установить принудительную вытяжную вентиляцию над плитой и в санузле.
Нельзя располагать вытяжные решётки возле батарей – будет улетучиваться самый прогретый воздух.
В квартирах естественная вытяжная вентиляция устанавливается при строительстве.

Чтобы рассчитать производительность вентиляционной установки нужно знать общий объём дома/квартиры. Минимально система должна обновлять весь этот объём примерно за 2 часа. А в идеале за 30 минут.

Схема приточной вентиляции

Площадь дома умножаем на высоту потолков,- получаем объём (например, 85 м2 х 2,3 м = 195,5 м3.)

Если считать по всем правилам, 195,5 х 2 = 391 м3/ч (округляем до 400 м3/ч).

В экономном варианте делим объём на два (пример: 195,5:2 = 97,75). Получается, что для данного дома подойдёт вентиляция от 100 до 400 м3 в час.

В офисах, где плотность населения выше, чем в квартире, мощность системы берётся исходя из количества людей в комнате: 60 м3/ч на человека.

Чтобы определить производительность самодельной вентиляционной системы, нужно учесть производительность вентилятора, сечение и длину воздуховода. Также погрешность будет тем выше, чем больше в системе поворотов и дополнительных элементов, таких, как увлажнители, калориферы и т. д.

Чем больше протяжённость воздуховода и чем больше в нём разветвлений, тем мощнее нужно устанавливать вентилятор. Его работа должна с лихвой перекрывать все потери давления.

Сборка каналов

Монтаж воздуховодов начинают после окончания штукатурных работ, но до того, как в доме будет выполнена чистовая отделка.

Материалом для самодельных каналов могут стать ПВХ, гофра или металлические трубы.

Рукава крепятся под потолком, согласно разработанной схеме.

Хорошо, если каждая комната будет иметь свой отдельный рукав.

После того, как закреплены все трубы внутри дома, перфоратором делается отверстие притока и заборник воздуха. Для защиты от насекомых на него устанавливается сетка и небольшой навес от непогоды. Хотя отверстие и должно быть ниже вытяжного, но не стоит его монтировать на уровне ближе 2 метров от земли.

Нельзя недооценивать давление, которому будут подвержены трубы – все стыки и крепления должны быть сделаны надёжно. Именно разгерметизация каналов – самая частая проблема в самодельных вентиляционных системах.

Оборудование

На этом этапе устанавливаются элементы и механизмы, которые призваны сделать жизнь комфортнее. Их набор может быть разным, но их устанавливают в следующем порядке (если смотреть от входного отверстия):

очистительный фильтр;
калорифер, который подогреет воздух зимой (он может быть с блоком, управляющимся дистанционно);
вентилятор;
рекуператор;
кондиционер, который охладит воздух летом (устанавливается перед самым выходом воздуха в комнату).

В самом конце делается выходное отверстие (если требуется). Если оно проходит сквозь кровлю, по неотапливаемому чердаку, трубы должны быть утеплены. Монтируется и подключается вытяжной вентилятор.

Заключительные работы

Прокладываются силовые кабеля, подключаются к сети электроприборы, делается заземление. Проводится пробный пуск системы и проверяется правильность функционирования всех элементов.

После того, как будут выполнены декоративные отделочные работы, и вентиляция скроется потолком, выводятся диффузоры (декоративные решётки).

Что должна обеспечивать качественная вентиляционная система загородного дома

Правильно спроектированные системы вентиляции для коттеджа должны обеспечивать:

Чистый воздух в помещениях, без пыли и посторонних запахов и газов. Посторонние примеси, содержащиеся в воздухе коттеджа, не должны превышать максимально допустимого уровня.
Вентиляция должна обеспечивать постоянный уровень кислорода и углекислого газа. Кислород должен составлять не менее 22%, а предельно допустимый уровень углекислоты не должен превышать 0,2%.
Влажность воздуха в комнатах загородного дома должна быть в пределах 40-60%.

Благодаря таким показателям, создается хороший микроклимат для жизни, крепкого сна и хорошего самочувствия в загородном доме. А как его добиться мы постараемся объяснить в этой статье. При составлении проекта коттеджа самой первостепенной задачей является выбор вида вентиляции, а их, по большому счету, всего два: первый – естественная, а второй принудительная. Чему отдать предпочтение, зависит от нескольких основных факторов: месторасположения дома, наличие близлежащих источников загрязнения воздуха и шума и т.д. Если ваш загородный дом располагается далеко от этого безобразия, то нужно делать естественную вентиляционную систему, во всех других случаях специалисты в один голос рекомендуют обустройство механической вентиляции.

Устройство вентиляции

А теперь давайте рассмотрим общие сведения, которые характерны для устройства вентиляции любого частного дома:

При монтаже вентиляции естественного типа лучше всего применять пластиковые трубы с идеально ровной поверхностью внутри. Гофрированные трубы допускается устанавливать только в том случае, если планируется изготовление приточно-вытяжной вентиляции.
Чем меньше поворотов и изгибов трубопровода, тем эффективнее окажется работа системы.
Рекомендуется прокладывать все воздуховоды по максимально короткому пути от входа к выходу.
Если вы обустраиваете естественную вентиляцию, нужно делать вытяжные трубы высотой более 5 м. Иначе тяга окажется очень слабой. В том случае, если вы не можете обеспечить такую высоту, то потребуется в вытяжных каналах на верхних этажах монтировать вентиляторы.
При изготовлении принудительной вентиляции нужно мощность крыльчаток отрегулировать таким образом, чтобы количество приточного воздуха было чуть меньше, чем объем выводимого. В этом случае вы добьетесь понижения давления в системе, а это благоприятно скажется на общем микроклимате помещения, а также на состоянии всех строительных конструкций.
При изготовлении естественной циркуляции можно осуществлять забор воздуха как с улицы, так и из подвала.
Наиболее оптимальным количеством воздуха для комнаты площадью 40 кв. метров будет примерно 120 куб. м в час.
Приток можно осуществлять двумя способами – инфильтрационным, благодаря щелям и проветриванию окон, а также контролируемым, который происходит при помощи вентиляторов, установленных в трубах, а также системами климат-контроля.
Вытяжные каналы необходимо размещать на расстоянии 25 см от потолка.
