Монтируем душ в ванной без душевой кабины своими руками: Пошагово

Идеи дизайна

До того как установить в ванной комнате душ без душевой кабины, необходимо предусмотреть все нюансы, в том числе и учесть особенности дизайна помещения. Сейчас в моде определенные стилистические направления.

Лофт. Хорошо подходит для оформления ванной в частном доме, так как требует много свободного пространства. Чтобы оформить душевую в стиле лофт, потребуется отделка стен под красный или белый кирпич. Дверцы нужно устанавливать металлические или стеклянные. Для облицовки напольного покрытия правильным выбором станет фактурная плитка. И нельзя забывать еще об одном моменте – все коммуникации должны оставаться открытыми.

С поддоном или без него

Дополнительный момент, на котором следует акцентировать внимание, это наличие поддона или его отсутствие. Поддон выполняет роль поверхности пола в кабине.

Естественно, пол необходим в душевой, но он может быть заменим стальной ванночкой, которую можно приобрести отдельно.

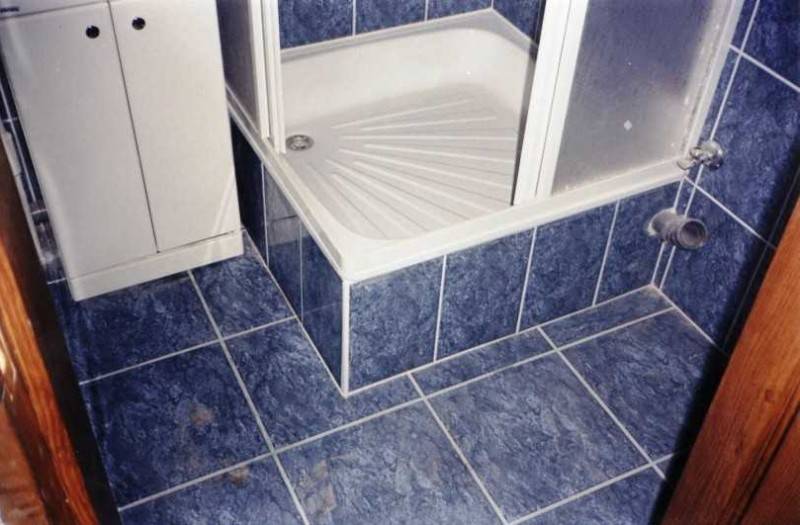

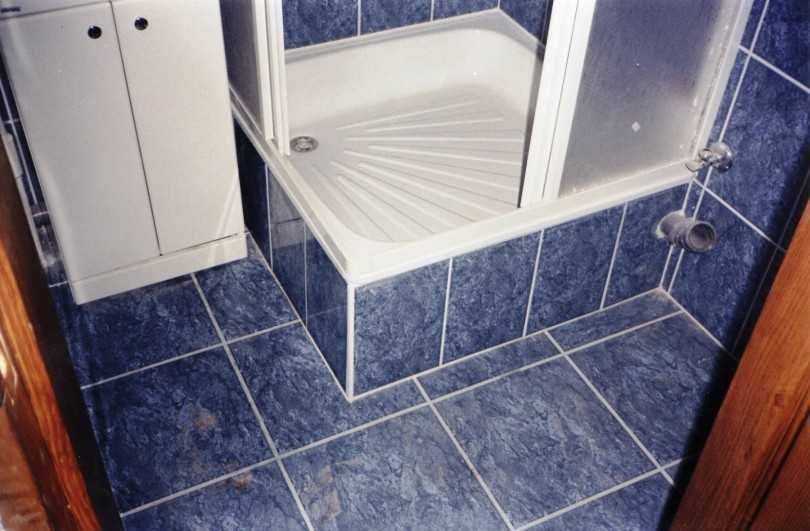

Применение поддона делает работу намного проще, в плане ремонта и обслуживания помещения для мытья. Однако, делая душевую без поддона своими руками, можно не ограничивать его форму и размеры.

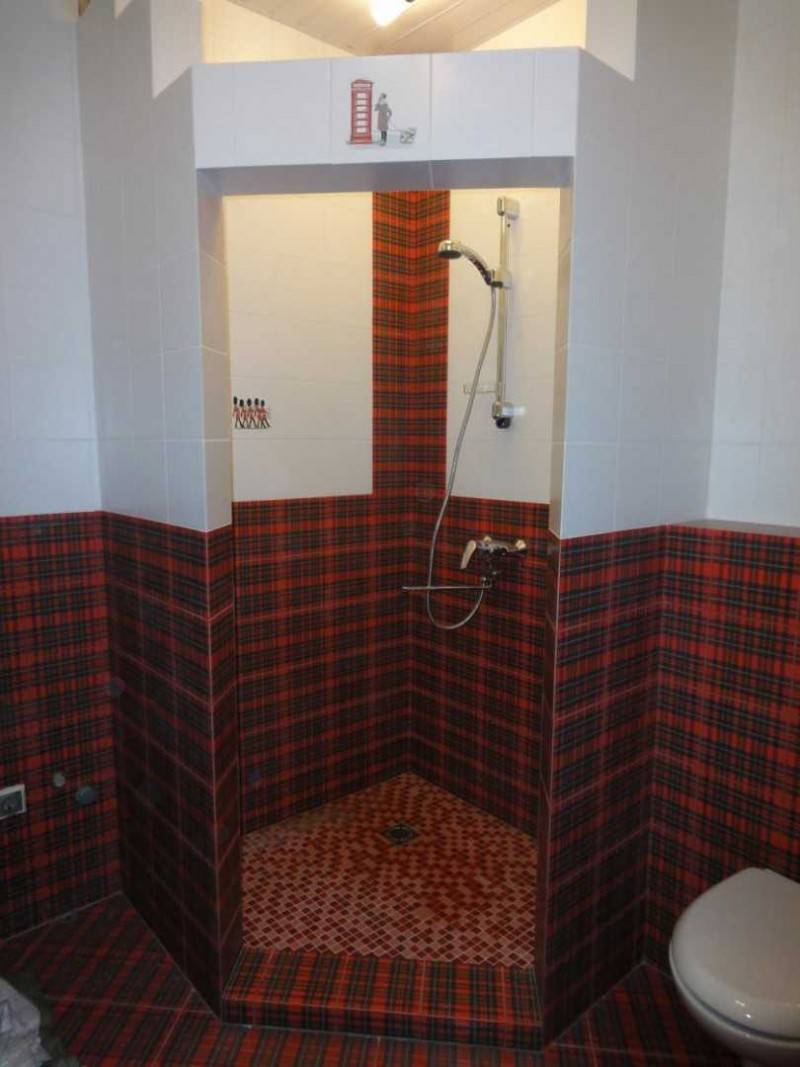

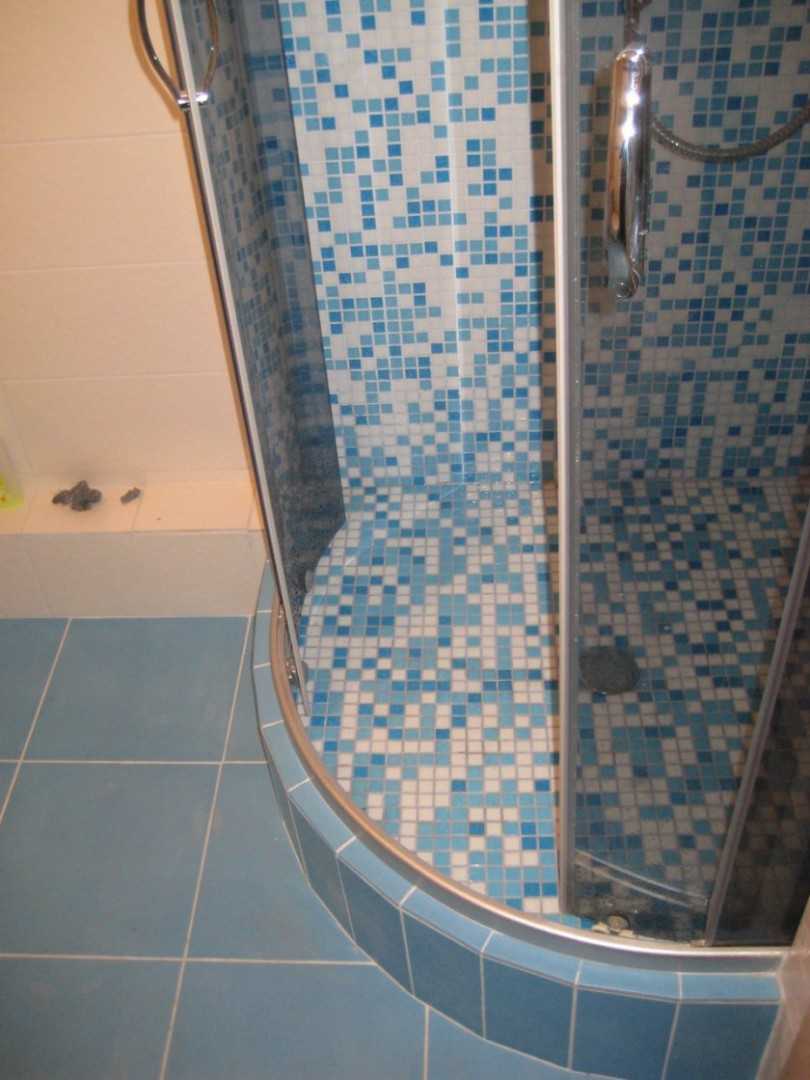

Легко выполнить кабину из плитки, имеющую слив в поверхности пола. В этом случае душевая будет установлена на одном уровне с общей поверхностью пола. Этот вариант будет актуален в нынешнем интерьере.

Но, стоит понимать, что могут возникнуть сложности при ремонтных работах слива.

Подготовка основания

Чтобы подготовить основание под кабинку для душа, требуется полный демонтаж старого покрытия

Это важно для того, чтобы добраться до стоков, организовать новый дренаж и установить трап. Вся арматура, которая мешает в работе, должна быть удалена, а пыль и грязь – удалены полностью

Основание под напольное покрытие должно быть абсолютно ровное, без перепадов по высоте. Стены с основанием покрываются изоляционной мастикой.

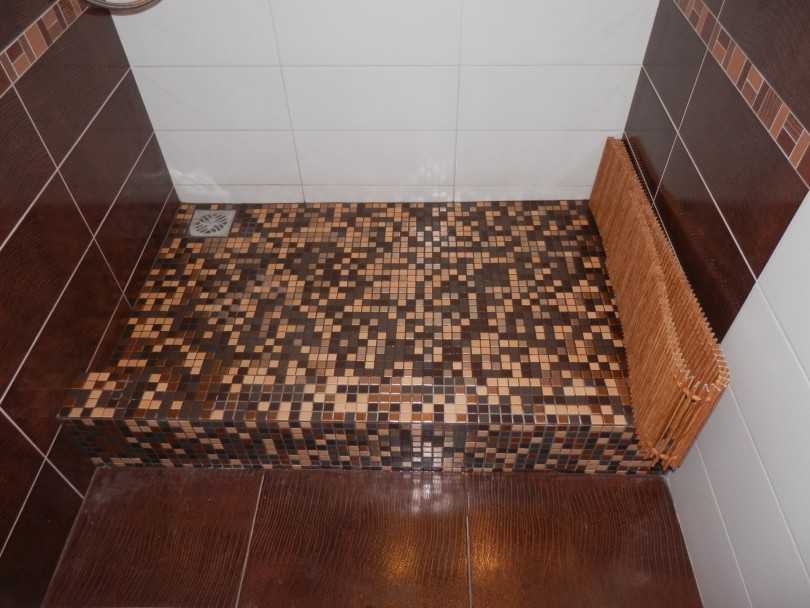

Пол в кабинке нужно сделать под небольшим наклоном к месту стока воды, чтобы она не растекалась по всей кабинке и быстро стекала. Сливы можно делать как по центру, так и в углу душевой зоны. Для отвода воды можно использовать как трап, так и канал, который устанавливается проще и быстрее.

Для правильного монтажа всех конструкций важно правильно произвести работы с полом. Первым слоем должен идти бетон, потом пенопласт, на который укладывается гидроизоляция

Затем должен идти еще один бетонный слой, который облицовывается и завершает постройку пола.

Дренажные каналы должны быть установлены до проведения всех этих работ, иначе будет поздно что-то менять. Комплектация пола сливом также продумывается заранее и учитывается при каждом новом слое пола.

Система обустройства кабинки без поддона достаточно сложная, поэтому, не имея опыта, важно пошагово продумать весь рабочий процесс и не отходить от намеченного плана. Замена старого пола необходима, потому как без этих действий не получится добраться до основания труб и обустроить новую систему стока воды

Если в полу сделать слив неправильно, то вместо своевременного оттока воды, она будет накапливаться и (если бортов не было предусмотрено) влага окажется в душе

Замена старого пола необходима, потому как без этих действий не получится добраться до основания труб и обустроить новую систему стока воды. Если в полу сделать слив неправильно, то вместо своевременного оттока воды, она будет накапливаться и (если бортов не было предусмотрено) влага окажется в душе.

Поверхность, на которой придется стоять в кабинке, может быть сделана с использованием различных материалов. Лучше всего застелить пол деревянным настилом, который экологически чист, и приятен для непосредственного контакта.

Так, специально обработанная древесина сможет прослужить долго, не меняя при этом свой внешний вид, а выложенная плиткой зона пола будет выглядеть эстетично, особенно если кафель дополняет или продолжает основную задумку дизайна. Кроме того, он не пропустит влагу и надежно защитит пол, но использовать его без подогрева пола или коврика не слишком приятно.

Занимаясь подготовкой основания, нужно учесть все важные моменты, продумать конструкцию полностью, чтобы не допустить ошибок. Важнее всего правильно обустроить систему слива воды с душевой кабинки. Нужно сделать все необходимые слои, которые должны быть в основании места для купания. Если нет уверенности в своих силах, лучше пригласить специалиста (или хотя бы проконсультироваться у него).

Правила выбора

Выбирая держатели для душа, стоит обратить внимание на цену. Невысокая стоимость чаще всего говорит о таком же качестве. Лучше отдать предпочтение более дорогой сантехнике

Существует еще несколько критериев, которые стоит учитывать перед тем, как совершить покупку:

Лучше отдать предпочтение более дорогой сантехнике. Существует еще несколько критериев, которые стоит учитывать перед тем, как совершить покупку:

Каким способом происходит крепление душа на стену, потолок либо в душевую кабину. Проще всего воспользоваться изделиями на присосках. Надежность крепления с помощью метизов проверена годами, потому считается самой качественной.
Есть ли возможность поворачивать держатель, тем самым меняя наклон лейки. Такая модель более удобная и дорогая по сравнению с обычной.
Регулируется ли высота душа.

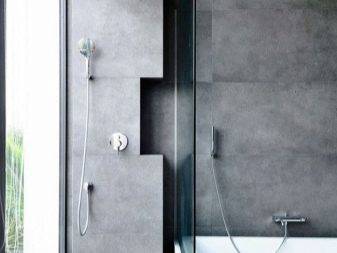

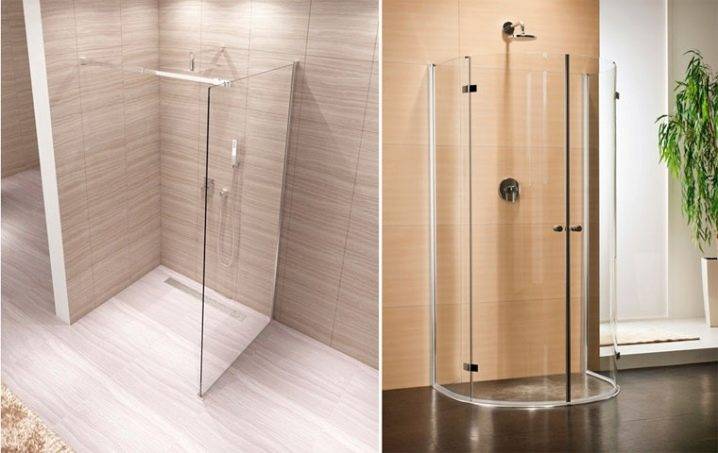

Душевая без поддона

душевым кабинамДуш без поддона

Такой душ имеет 2 вариации — с трапом или с каналом. Задача трапа и канала одна — отвести воду в канализацию.

Конструкция душевой с трапом

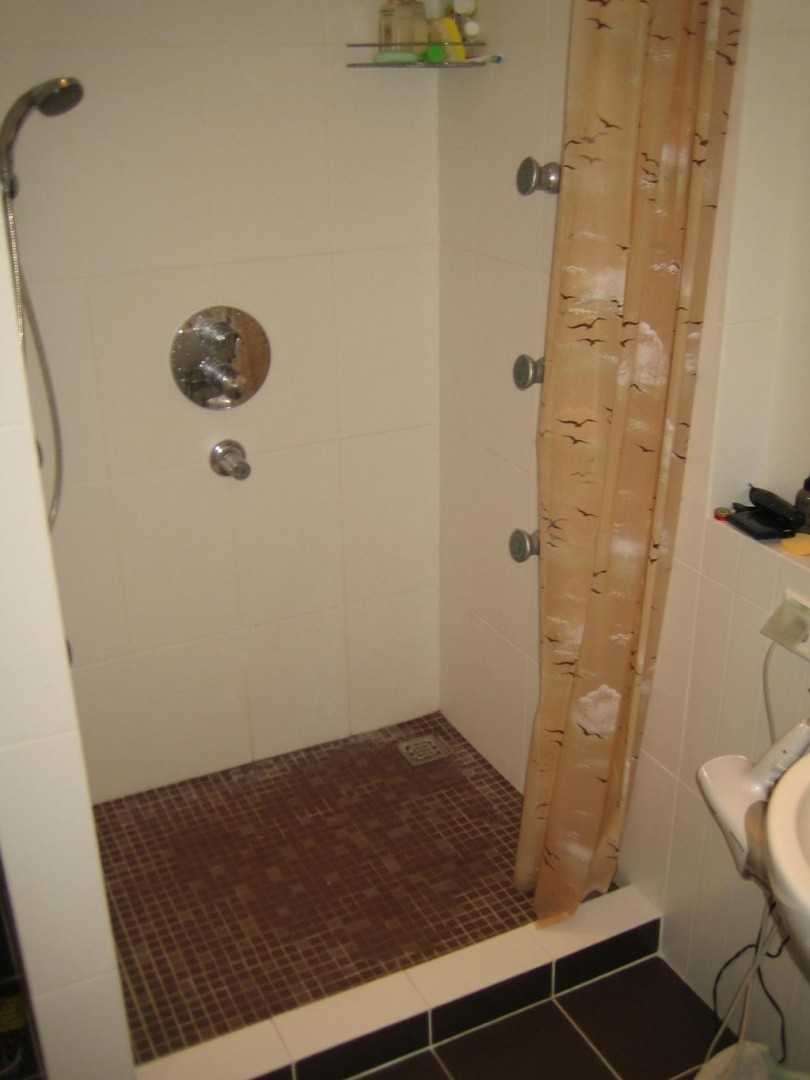

Конструкция с канализационным трапом— это конструкция с решеткой, в которую вытекает вода. Решетка может быть круглой, квадратной, овальной — это на ваш вкус.

В таких конструкциях пол играет роль поддона. Чтобы вода не разливалась по всей комнате, пол нужно заливать с небольшим уклоном к трапу. Если же вы приобрели трап малого размера, и он находится в центре душевой, то нужно сделать наклон с четырех сторон по направлению к трапу. Если же трап устанавливается не в центре, а с краю, то делается наклон в двух плоскостях по направлению к трапу.

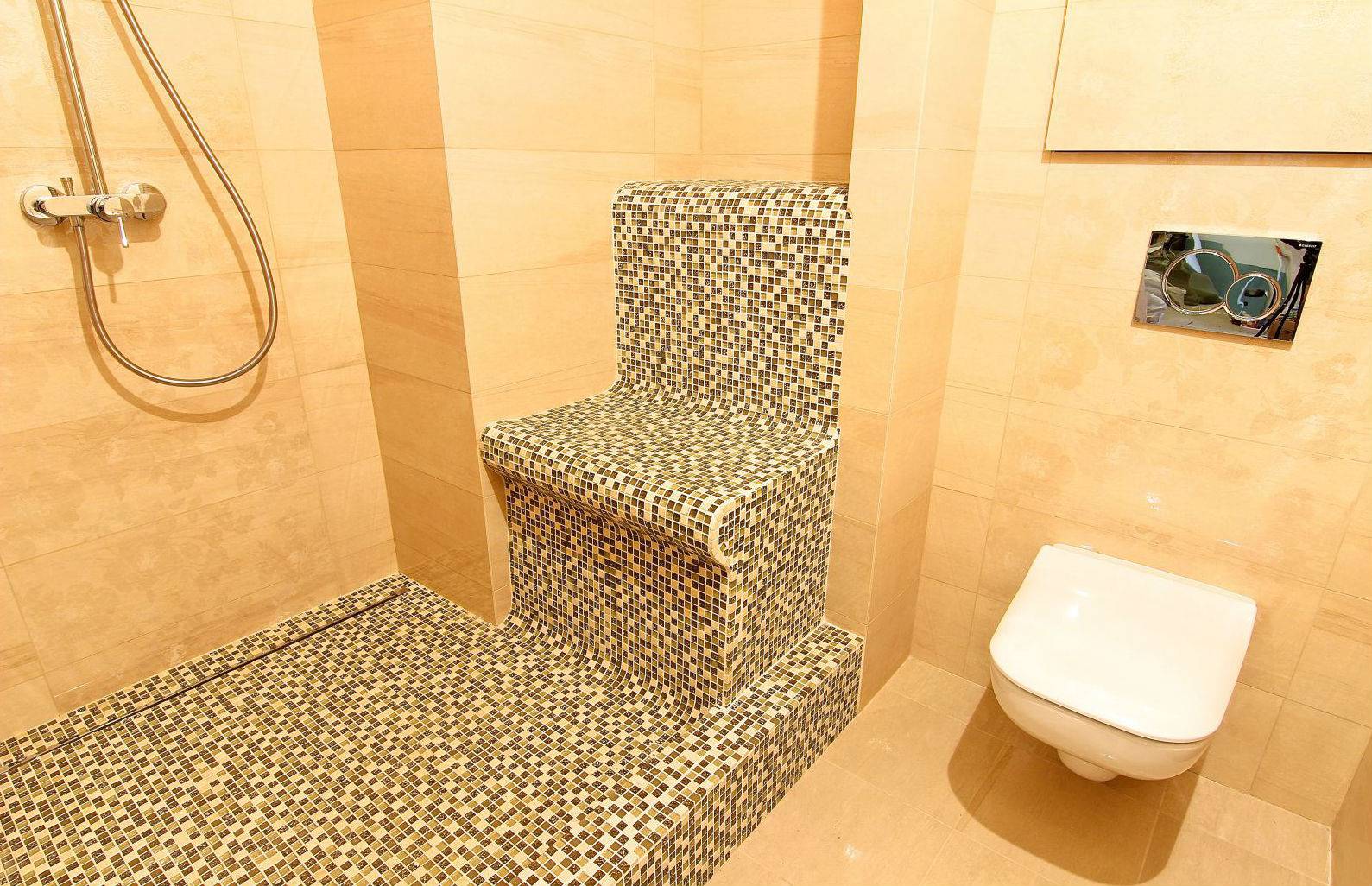

Конструкция душевой с каналом

Конструкция с каналом гораздо проще. Если устанавливать канал у стены или с краю душевой, наклон можно сделать только с одной стороны.

готовыми

Встречаются также угловые каналы. Душевой канал состоит из водоотводного лотка, слива и решетки — все элементы можно купить отдельно, а можно и набором. Решетки часто заказчик покупает отдельно, на свой вкус.

Так же кроме этих основных частей канала, нужно купить ещё регулятор высоты лотка, гидроизоляцию и шумоизоляцию.

Подключение канализации, водопровода

Подключение канализации и водопровода – сложный процесс, от которого зависит безопасность эксплуатации душевой кабины. Его лучше доверить специалистам. Самостоятельно монтажом систем можно заняться только тем, у кого есть соответствующий опыт.

На первом этапе работы с канализацией и водопроводом трубы выводятся к стене, на них устанавливаются фильтры. Это позволит улучшить качество воды, продлить срок службы коммуникаций. Коммуникации подключаются к стояку, а если его нет вблизи от кабины – проводят специальный насос для стока.

После этого все составляющие соединяются между собой стыковочными элементами и трубами, устанавливаются краны, смесители, лейки для душа. На этом этапе также нужно позаботиться о высоте их установки: она должна быть комфортной для людей разного роста.

Подготовка

Когда тип душевой и место для нее выбрано, приступают к подготовке к монтажу.

Требования к стенам

Место, где будет установлена кабина, будет влажным и сырым из-за частого контакта с водой. Поэтому стены, возле которых она будет стоять, должны быть изготовлены из водоотталкивающего материала. Лучше всего в этих целях подходит кафель, закрепленный устойчивым к воде материалом. Подойдет также обшивка панелями ПВХ, кирпичом, камнем. Если нет возможности полностью менять материал стен, можно обшить их влагоустойчивым гипсокартоном и дополнительно покрыть водозащитным составом. Это поможет полностью предотвратить гниение и размножение грибков и бактерий. Коме того, покрытие должно хорошо мыться и не портиться под влиянием чистящих средств.

Кроме этого, нужно предусмотреть вентиляцию и проведение электричества

Открытые коммуникации можно покрыть штукатуркой, а провода разместить там, где важность повышена минимально, то есть как можно дальше от самой душевой

Двери или ограждение

Выбирая, что установить в качестве дверей в душевую, тоже нужно ориентироваться на размеры комнаты.

Чертеж распашных дверей

Для больших помещений в своем доме можно остановиться на фиксированных ограждениях. Таким образом душ получится открытым, выглядящим красиво, эстетично и современно. Иногда дополнительно устанавливается поворотное ограждение или экран – это выгодно комбинирует классический душевой бокс и современный открытый душ. При таком решении обязательно будут разлетаться брызги, а душем одновременно сможет пользоваться только один человек.

Двери – классическое решение, который подойдет к любой душевой кабине. Они могут быть матовыми или глянцевыми, с разными вариантами открывания. Для тесных ванных комнат в частном доме подойдут те двери, которые занимают как можно меньше места – раздвижные, складывающиеся и так называемые «in-swing».

Расчет размеров

Размеры также планируются с учетом площади ванной комнаты и собственных потребностей, но при этом нужно отталкиваться от стандартных измерений. Минимальный размер кабинки, в которую помещается взрослый человек среднего телосложения – 80х80 сантиметров. Но на таком пространстве о комфорте можно забыть. Лучше установить кабину с размерами 90х90, 100х100, 90х110 сантиметров в зависимости от возможностей помещения.Самым комфортным будет размер 1,2-1,4 метра как минимум по одной стороне.

Чертеж подводки коммуникация к дущевой кабинке

В городских квартирах высота душевой определяется высотой потолка. В любом случае, рассчитывать этот параметр нужно так, чтобы человек мог войти в кабину в полный рост, легко достать рукой до смесителя, и чтобы брызги воды как можно меньше попадали на потолок.

Инструменты и материалы

Перед строительством душевой нужно подготовить все необходимые инструменты:

дрель;
шпатель;
кисть;
рулетка;
уровень.

Также нужно приготовить и материалы:

кирпич;
цемент;
смесь для гидроизоляции;
пленка и сетка.

После того, как материалы готовы, можно начинать сборку.

Основные этапы установки

Следует знать, что самостоятельная установка душевых гидромассажных панелей в кабинах в большинстве случаев происходит с изменениями сантехнической системы.

Расположение душевой конструкции в кабине может быть следующим:

В углу помещения.
С примыканием к стене.

Чтобы подобная конструкция быстро не вышла из строя или не появились проточки, самостоятельный монтаж душевой кабины должен осуществляться с учетом следующих моментов:

Выпуск канализации должен быть не выше 70 мм до канализационной трубы от пола. В другом случае установка поддона должна производиться на подиум.

Монтаж должен производиться по инструкции, которая предлагается производителем.

На места соединения деталей необходимо наносить герметик. Время его высыхания в зависимости от марки может составлять до 24 часов.

Стоит обратить внимание на то, что надежная панель в душевой кабине, установка которой будет происходить при помощи акрилового или силиконового герметика, должна производиться с нанесением акрила с наружной стороны кабины, а силикона — с внутренней

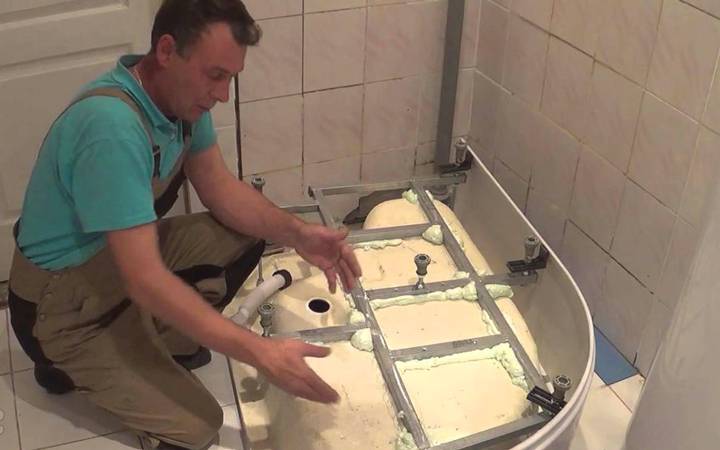

Монтаж канализации и поддона конструкции

Информации, которая описана выше, может быть недостаточно для того, чтобы понять, как установить душевую стойку своими руками. В связи с этим есть смысл рассмотреть более подробное описание.

Установка должна начинаться с подводки слива:

Сливной шланг необходимо присоединить к канализационному стоку.
Места соединений обязательно обрабатываются герметиком.
В сточное отверстие поддона необходимо установить уплотнительную прокладку.
Поверхность прокладки обязательно должна быть обработана силиконовым герметиком. Установка прокладки производится под поддон, а сточный узел закрепляется винтами.

Следующим шагом в операции монтажа душевой панели в кабине будет установка поддона и остальных элементов кабины.

К стенке фиксируются скобы на высоту декоративной панели поддона, которые входят в комплект. Если панель отсутствует, высота определяется возможностью подключения канализации.
Прежде чем самому установить кабину для душевой панели, место примыкания поддона к трубе канализации необходимо обработать с использованием герметика. Далее обязательно должна быть проверена герметичность при помощи напуска воды в поддон.
Если течь в этом месте обнаружена не будет, можно приступать к выравниванию поддона по уровню (горизонтально) и его фиксированию при помощи настроек ножек.

Следует отметить, что монтаж поддона является довольно легким процессом. Кроме того, конструкции с поддоном имеют достаточно большое количество преимуществ по сравнению с душевыми кабинами с наклонным полом.

При сборке не будет необходимости в проведении санитарных и гигиенических мероприятий.

Установка ограждающих элементов

Монтируя боковые панели на поддон, необходимо установить направляющие, которые предназначаются для дверок кабины.

Между собой элементы соединяются с помощью штатных креплений с применением герметика.

Стоит обратить внимание на то, что герметик не должен заполнять пазы в поддоне, которые предназначаются для лучшего стока воды. Для закрепления боковых стенок следует использовать герметик и штатные метизы. Сборка элементов должна выполняться относительно друг друга

Сборка элементов должна выполняться относительно друг друга

Для закрепления боковых стенок следует использовать герметик и штатные метизы. Сборка элементов должна выполняться относительно друг друга.

https://youtube.com/watch?v=B6rCIot-UwU

После того как будет выполнен монтаж верхней панели, следует проверить работу электротехнического оснащения (свет, вентиляцию, радиоприемник).

Как выбрать правильное место

Выбор места, где будет установлена кабина – следующий этап монтажа кабины. В первую очередь, это должно быть место рядом с водопроводом и канализацией. Чем ближе к ним душевая, тем меньше времени и денег будет потрачено на прокладку труб и оснащение водоотвода. Также душевая должна помещаться на выбранной пощади, свободными должны оставаться 5-10 сантиметров на случай ошибки расчетах.

Место для установки душевой кабины своими руками должно быть достаточно теплым, без сквозняков. Если санузел совмещенный, место для душа лучше размещать дальше от унитаза, чтобы комнатой могли пользоваться два человека одновременно.

Дверки для душевой кабины

Если кабина прямоугольная, все решается более-менее просто: прямоугольник можно вырезать и из стекла в мастерской. Навесов для стеклянных дверей много, можно выбрать более удобный для вашего случая. Только заказывать двери идите с навесами: придется под них сверлить отверстия, и лучше всего их примерить.

Стекло желательно брать закаленное. Оно если и разобьется, то на мелкие осколки с тупыми гранями, которыми сложно пораниться. Но, скорее всего, осколки останутся висеть на пленке. Минус этого стекла — оно дорогое. Чтобы сэкономить, можно заказать обычное толстое — 5-6 мм, а дома оклеить его с двух сторон полимерной полупрозрачной пленкой. Повозиться придется, но эффект будет почти такой же как и с закаленным стеклом: осколки будут на пленке.

Самый простой, но недешевый вариант — в самодельную кабину для душа поставить дверки из стекла

Один момент: стекло перед нанесением пленки моют, потом обезжиривают. Пленку наклеивают на мокрое стекло. Так проще пузырьки воздуха выгонять, а еще двигать пленку какое-то время можно.

Если стеклянные двери вам не хочется, но нужны полупрозрачные, можно сделать их из поликарбоната, но не сотового, а листового. Придется найти подходящий мебельный профиль, сделать из него каркас и в каркас на герметик посадить поликарбонат. Для надежности можно и насквозь винтами с шайбами прикрепить.

Еще вариант — купить готовые двери. Есть они и стеклянные специально для кабин, а можно приспособить пластиковые складные «гармошкой», как в видео.

Технология монтажа

Для монтажа душевой кабинки важно правильно сделать основание, на которое и будет возводиться дальнейшая конструкция

Когда старое напольное покрытие демонтировано и установлена новая дренажная система, необходимо правильно закончить возведение основания и обложить его при помощи плитки. Можно выбрать обычный вариант покрытия, но рекомендуется использовать маленькую, мозаичную плитку, находиться на которой в процессе купания будет намного приятнее

Перед тем как приступать к монтажу покрытия, важно позаботиться о гидроизоляции, что для ванной крайне важно

Имея готовое основание, важно проверить его наклон, который задается еще на этапе стяжки пола. Если он сделан неправильно, то удобство использования кабинки будет сомнительное

Когда основание готово, нужно использовать финишную изоляцию, для чего мастика наносится на пол и нижнюю часть стен, которая будет контактировать с водой постоянно. Стык с полом и слив необходимо дополнительно обработать при помощи гидроизоляционной ленты, на которую наносится еще один слой мастики.

Укладка самой плитки начинается в ванной комнате не с пола, а со стен, что обеспечивает большую защиту помещения от влаги. На полу в кабинке укладка будет несложной, если уклон к сливу расположен в дальнем углу. Но если он располагается посередине, то нужно будет резать плитку так, чтобы она правильно ложилась. В самой кабинке можно использовать кафель другого цвета, чтобы выделить эту зону.

Когда все поверхности обложены кафелем, стыки между плитками заполняются при помощи силиконового герметика.

Установка самой кабинки будет завершающим этапом.

Задумавшись о приобретении душевой кабинки без поддона, важно выбрать для себя подходящий вариант, которых существует не так и мало:

бескаркасный тип;
тип, не имеющий профилей с вертикальным расположением;
основа с каркасом;

профиль кабинки под золото, медь, латунь;
соединение стекла и пластика;
использование шторок вместо перегородок;
двери, имеющие раздвижную конструкцию;
открывающиеся одинарные двери.

Расположение зоны для купания продумывается заранее, как и габариты кабинки, поэтому и перегородки покупаются точно по размеру. Выбор цвета и фактуры продумывается тоже на этапе планирования, так что, закончив работу с основанием и облицовкой кафелем, можно смело монтировать стенки.

В доме построить такой вариант душевой комнаты проще, чем в квартире, но при большом желании и умениях, можно справиться с этим самому и в многоэтажке. Установка ограждения в виде бортика будет предотвращать протекание воды из кабинки.

Типы и виды

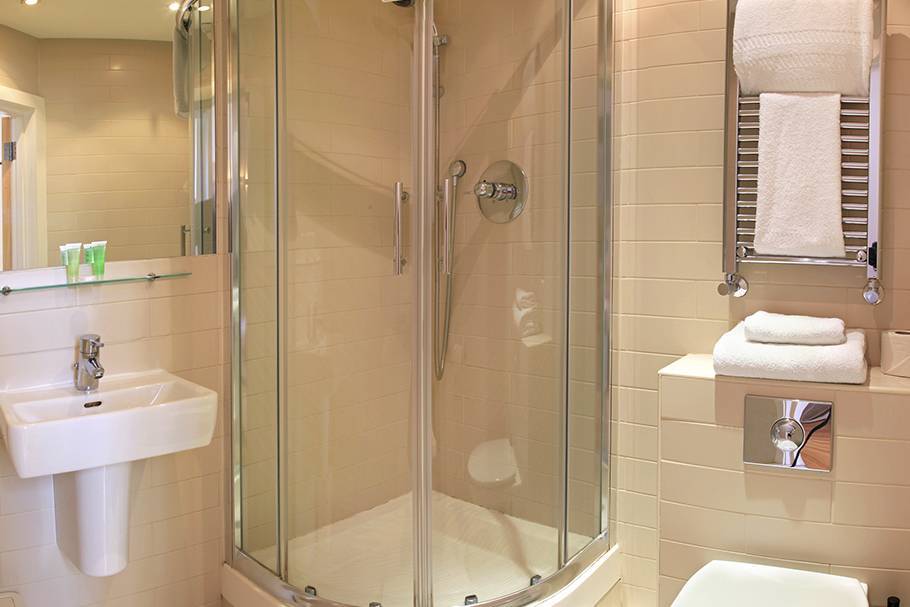

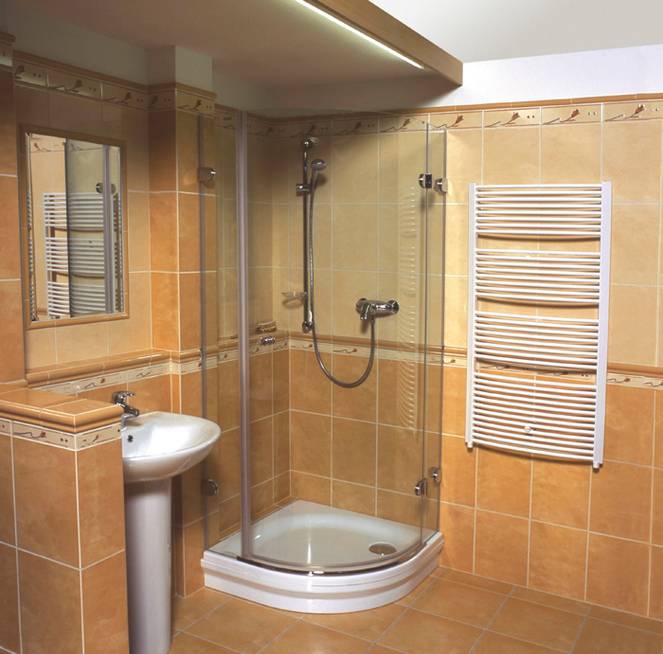

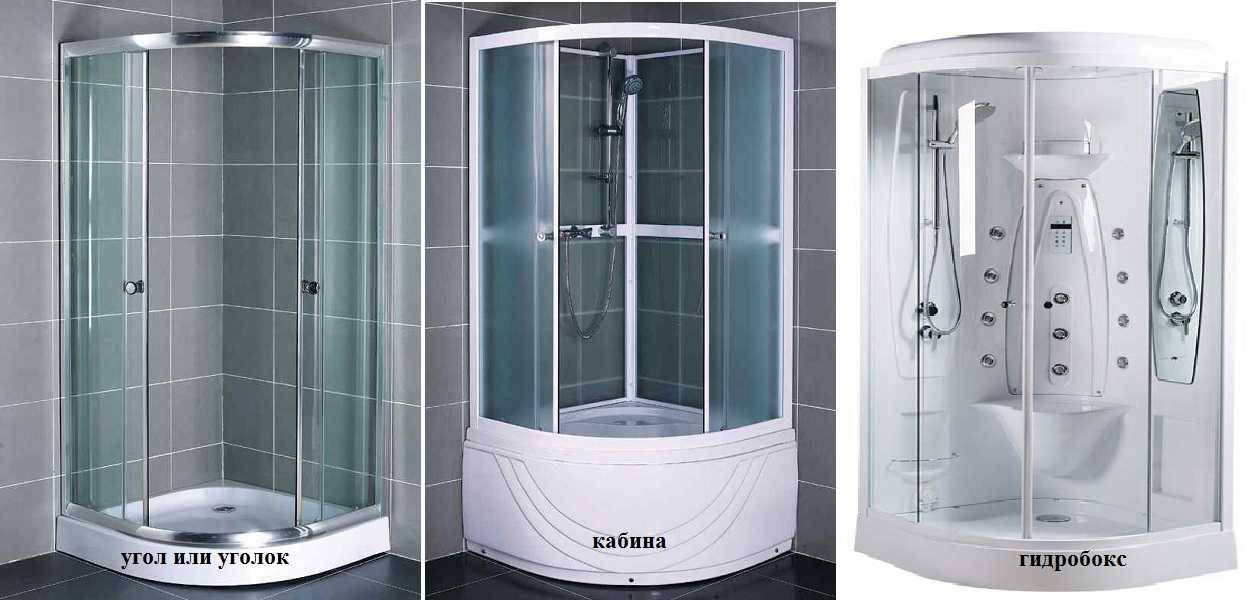

В первую очередь различаются душевые кабины по форме: угловые и прямые. В нашей стране распространены больше угловые, ведь их проще вписать в небольшие помещения.

Но и угловые могут быть разной формы. Более распространены с округлой лицевой частью — в виде сектора круга, но есть и со скошенным и прямоугольным основанием.

Теперь собственно о комплектации. По этому признаку душевые кабины делят на закрытые и открытые. В открытых нет верхней панели, а также боковых стенок. В закрытых они есть. Открытые душевые кабины чаще всего называют «душевой угол» или уголок. Его комплектация тоже может быть разной — с поддоном или без.

Некоторые закрытые душевые кабины имеет множество дополнительных функций — разного типа струйный массаж, душ — обычный, тропический и т.п., встроенную сауну или парогенератор для хамам. Такие многофункциональные устройства правильно называть «гидромассажные кабины», а попросту — гидробокс.

Понятное дело, что чем сложнее «начинка», тем более трудоемкой будет сборка. Но гидромассажные кабины собираются в самом начале точно также, как и душевой уголок с поддоном. Если вы поймете, как собрать основное — установить стенки и крышу будет проще. Главное, как обычно, основа, а сборка душевой кабины любой сложности начинается с установки поддона и направляющих для дверей.

Коротко о главном

Душ без душевой кабины и поддона – смелое решение. Это отличный выбор для тех, у кого в доме небольшая ванная комната. Если при установке стока и облицовки стен не допустить никаких ошибок, конструкция прослужит очень долго.

Пользоваться ею удобно детям и старикам. Не нужно совершать никаких усилий для того, чтобы начать купаться. Просто зашёл в кабинку, включил воду и все.

Для оформления места для купания чаще всего используется керамическая плитка. Облицовка ею помогает защитить стены от воды. Материал не боится резких перепадов температур. За керамической поверхностью легко ухаживать.

Обеспечить уединение помогает тканевая занавеска или стеклянная шторка. Выбор последней потребует больших трат, но зато стекло лучше защищает поверхности вне душа от брызг воды.

Какие материалы использовать

Для создания самодельной душевой кабины применяются материалы, ассортимент которых широко представлен на отечественном строительном рынке. Для создания ограждений можно использовать:

листы поликарбоната;
ПВХ панели;
стекло.

Один из наиболее распространенных эконом-вариантов крепления данных материалов – это установка на каркас из легких алюминиевых профилей. Бюджетным решением может служить создание душевого ограждения из водостойкого гипсокатрона. Данный материал используется для создания стенок конструкции, которые, в свою очередь, декорируются керамической плиткой.

Еще один недорогой вариант ограждения кабинки — стеклоблоки, которые могут иметь различные цветовые оттенки, фактуру.

Многообразие душевых леек

Ассортимент современных леек огромен. Они различаются дизайном, материалами изготовления, функциональными возможностями, размерами и ценой.

Основные режимы подачи воды ↑

Многообразие вариантов излива воды основано на процессе аэрации – смешения воды с воздухом в той или иной пропорции. Количество доступных режимов работы зависит от конкретной модели душа.

Смена струй осуществляется путем переключения специального рычажка, расположенного на диске насадки, или с помощью небольшой кнопки на лейке. Чтобы при выборе этого предмета сантехники перечень доступных режимов работы не был для вас «китайской грамотой», ознакомьтесь с особенностями каждого из них:

«Дождь». Стандартный режим – вода под средним давлением рассеивается через отверстия в лейке. Их количество может колебаться в широких пределах – от 40 до 100 штук.
«Моноструя». Из самого большого отверстия, расположенного в центральной части диска лейки, подается одна струя. Однако напор не отличается силой, поэтому режим больше подходит для обливания.
«Массажный». Предполагает работу нескольких форсунок, расположенных вокруг отверстия для моноструи. Вода подается под большим давлением.
«Мягкое рассеивание». Вода смешивается с большим количеством воздуха, в результате чего вы ощущаете на себе не струи, а множество мелких капель. Прекрасный вариант для релакса.
«Туман». Напоминает мягкое рассеивание, но эффект еще больше усилен. Во время процедуры создается впечатление, что вы находитесь в облаке пара.
«Водопад». В этом режиме поток воды с силой обрушивается на вас, имитируя одноименное явление в природе. Актуально для стационарных моделей с большими лейками.

Материалы изготовления – достоинства и недостатки основных решений ↑

Наибольшую популярность для изготовления душевых насадок приобрели два материала – металл и пластик.

Металлические изделия выглядят благородно и эстетично. Срок их службы может превышать 10 лет, и при регулярном уходе хромированная поверхность не потеряет первоначальный вид. Но большой вес создает неудобство при необходимости долго держать такой душ в руках. Да и риск повреждения эмали ванной при его падении высок.

Изделия из пластика почти всегда маскируют под металл за счет все того же хромированного покрытия. Однако оно гораздо менее долговечно и имеет свойство стираться, отслаиваться. Уступают пластиковые лейки аналогам из металла по степени прочности корпуса. К числу их достоинств можно отнести небольшой вес и демократичную цену.

Дополнительные функции для удобства ↑

Современный душ – это не только рассеивание воды в том или ином режиме, но и дополнительные функции, делающие гигиенические процедуры еще более приятными. В их число входят: подсветка струй, наличие термостата и редукционного клапана, система очистки от известковых отложений.

Подсветка струй – это совокупность маленьких светодиодов, работающих автономно и не требующих подключения к электросети. Проходящий через лейку поток воды вращает находящийся внутри нее мини-ротор. Затем механическая энергия преобразуется в электрическую, от которой и работают источники света.

Ваш душ может иметь подсветку одного цвета, двух и более, сменяющих друг друга с заданной скоростью и в определенной последовательности. При наличии специального датчика они будут соответствовать температуре изливающейся воды. Синий цвет – для холодной, красный – для горячей, соответственно.

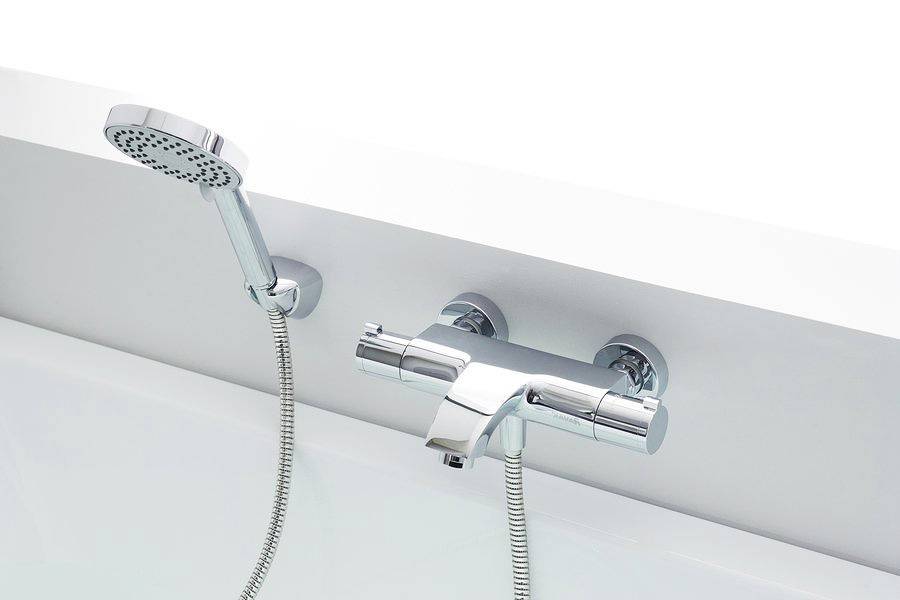

Еще одно практичное и крайне удобное дополнение – термостат. Его наличие защитит вас от неприятных неожиданностей в виде кипятка или ледяной воды. Перед принятием душа достаточно выставить желаемую температуру (в некоторых моделях это можно сделать вплоть до одного градуса), что обеспечит плавное смешивание воды.

Термостат также дарит возможность сократить расходы на коммунальные платежи, ведь вам не придется тратить время и недешевые кубометры воды на то, чтобы «настроить» ее до нужной температуры.

Немаловажную роль играет и редукционный клапан, нередко называемый регулятором давления

Он позволяет задавать желаемый напор, что важно при нестабильности давления в водопроводной системе

Лейка может быть оснащена и защитой от известковых отложений в виде специальных силиконовых вставок в отверстиях, которые не дают забиваться.

Современный душ в ванной комнате – это не просто сантехническое изделие, а отражение ваших вкусов и пристрастий. Грамотно подойдя к его покупке, вы сможете ежедневно задавать свое настроение, отдыхать и даже оздоравливать организм.

Сборка угловых душевых кабин Erlit

Как собрать угловую душевую кабину Erlit своими руками, мы расскажем на примере инструкции по сборке душевой кабины Erlit 3509.
Душевые кабины торговой марки Erlit являются одними из самых качественных и лучших на Российском рынке. Залог успеха этой торговой марки, это высочайшее качество и приемлемая цена.

По этой инструкции вы сможете собрать не только почти все душевые кабины Erlit, но и душевые кабины Китайского производства других торговых марок.

Душевая кабина может использоваться в квартирах, домах или отелях – ее установка во всех случаях будет простой и безопасной, а применение принесет удовольствие и пользу для здоровья.

Душевые кабины торговой марки ERLIT сочетают в себе все самые последние разработки компании, внедряемые для того, чтобы сделать продукт еще более качественным и удобным в эксплуатации.

Приобретенное изделие под торговой маркой ERLIT произведено в соответствии с современными Европейскими директивами 2006/95/ЕС, 2004/108/ЕС.

Помимо этого, изделия торговой марки ERLIT удовлетворяют требованиям Технического регламента Таможенного Союза и адаптировано для эксплуатации в Российской Федерации.

Пожалуйста, внимательно изучите настоящее руководство по установке и эксплуатации для того, чтобы обеспечить изделию максимально безопасные и эффективные монтаж, использование и обслуживание.

Компания-производитель оставляет за собой право не уведомлять конечного пользователя о различиях в инструкции для устаревшей модели и нового, улучшенного варианта душевой кабины

ОБЩИЕ СВЕДЕНИЯ

Душевая кабина предназначена для принятия водных процедур.

В изделиях ERLIT, в зависимости от модели, применяются следующие функции: ручного душа, гидромассажные форсунки, тропического душа, электронный пульт управления с FM радио,вентилятор, внутренняя подсветка.

Необходима установка фильтров механической очистки воды и устройства защитного отключения электричества УЗО (для кабин с электрикой).

Внимание! Установка гидромассажной кабины должна производиться квалифицированным специалистом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Используемое электрическое напряжение 220V ± 10%; Внутреннее напряжение кабин 12V.
Используемое давление воды 0,2-0,4 МПа, расход воды 8-12 л/мин.
Температура горячей воды, подаваемой к кабине не должна превышать 70°С.
Уровень ввода канализации должен быть ниже не менее чем на 70 мм от уровня слива поддона душевой кабины.
Максимальная нагрузка на поддон 210 кг.
Присоединительные размеры горячего и холодного трубопровода 1/2” (15 мм), диаметр сливного отверстия 1-1/2” (40 мм).
По окончанию пользования кабиной, необходимо перекрыть подачу холодной и горячей воды в кабине и выключить внутренние потребители электроэнергии.

ЗАПРЕЩЕНО

Использовать кабину не по назначению
Устанавливать кабину на улице
Находиться в душевой кабине в состоянии алкогольного и наркотического опьянения
Находиться в душевой кабине вдвоем
Вставать на край поддона
Использовать кабину людям с боязнью замкнутого пространства
Использовать кабину детям и пожилым людям без присмотра близких
Чистить душевую кабину при помощи абразивных и агрессивных моющих средств.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Кабины транспортируются крытым транспортом.

Если кабина для монтажа доставлена из холодного помещения в теплое, то необходимо чтобы изделие приняло температуру окружающей среды.

После покупки товара, для постановки на сервисное обслуживание, необходимо хранить товар в упаковке до установки и приема на гарантию.

Сборка угловой душевой кабины Erlit видео

https://youtube.com/watch?v=GFYiLuBl0bo

Подготовка к работе инструменты и материалы

Любые работы следует начинать с подготовки необходимого инструмента. Материалы для работы также следует выбирать, отталкиваясь от особенностей будущей конструкции. Если обобщить, то нужно следующее:

трубы под канализацию с отводами и уплотнители;
гидроизоляция;

профиль, крепежи и т. д.Чтобы выложить поддон, можно взять кирпич или блоки из керамзита. Для заливки поддона цементным раствором понадобится пластик, чтобы из него сформировать форму. Если ограждение будет кирпичным или блочным, то нужно будет подготовить:

мастерок с молотком;
миксер для раствора;
строительный уровень.

Для пластиковых труб понадобится:

паяльник;
нож для труб;
шуруповёрт.

Кроме того, нужно иметь под рукой:

пистолет для герметика;
рулетку;
строительный угольник.

Следует помнить, что мало выложить поддон. Его нужно и облицевать. Для отделки, как правило, применяют плитку. Возможно, она потребует подгонки по размерам, поэтому нужно иметь плиткорез либо болгарку с кругом по камню.

Если устанавливаться будет заводской акриловый поддон, то нужны будут отвёртки, герметик.

Как сделать душ в ванной без душевой кабины своими руками? Советы и Фото — инструкция
