Популярные способы расчета мощности теплых полов

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке

Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт

Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением

Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

• Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
• Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Какие факторы следует учитывать?

Для того чтобы произвести все необходимые расчеты, которые помогут определиться с количеством материалов для теплого пола, следует учесть следующее:

суммарная площадь помещения, где будет обустраиваться подогрев пола. Именно от этой цифры и будет зависеть количество контуров в системе;

Как рассчитать площадь комнаты

количество коллекторов

Важно помнить, что каждый контур обогрева может быть подключен только к одному коллектору;

планировка помещений, где обустраивается подогрев;

Варианты схем укладки нагревательного кабеля

• размеры окон и других мест, где тепло будет теряться. Вид остекления. Типы дверей;
• сказаться на показателе мощности может и толщина стен дома;
• влажность воздуха в помещении;
• расположение мебели и других предметов интерьера в помещении. Под ними теплый пол не укладывается, если он электрический, так как вентиляция будет недостаточной и система может быть повреждена. Да и на сохранности мебели и техники излишний нагрев также может сказаться негативно;
• назначение помещения, где будет производиться монтаж. В зависимости от этого и выбирается мощность подогрева;
• другие источники тепла и их мощность.

При расчете теплого пола нужно учитывать многие моменты

Немаловажным может оказаться температурный режим в регионе и необходимость подогрева конкретного помещения, регулировки температуры в нем. На мощность пола значительное влияние может оказать и вид финишного покрытия пола – одни материалы легко пропускают тепловую энергию, другие – хуже.

Схема установки электрических универсальных нагревательных матов для теплого пола

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

• S представляет площадь участка;
• N обозначает шаг укладки;
• 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

• предположим, площадь участка равна 16 м2;
• расстояние от коллектора до пола – 3,5 м;
• шаг укладки равен 0,15 м;
• следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

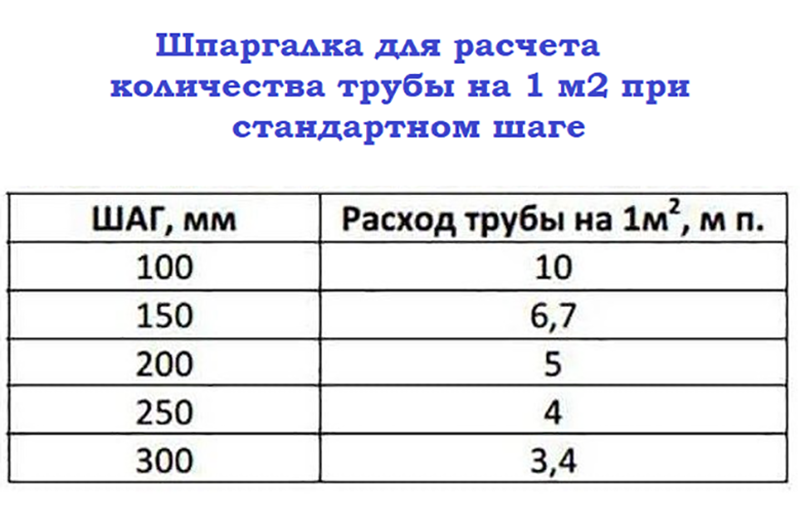

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм	Расход трубы на 1 м2, м. п.
100	10
150	6,7
200	5
250	4
300	3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

• высокая температура не должна повредить покрытие пола;
• подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
• разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

• 15кПа – давление насоса, обеспечивающего эффективный обогрев;
• длина труб равна 85 м;
• теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

• D обозначает диаметр трубы для теплого пола;
• L – метраж длины изделия;
• p – давление насоса;
• G – расход воды, которая циркулирует в трубах (описывается в документации);
• D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

• Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
• Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

• Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
• Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
• Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

• При шаге 15 см количество м2 для площади участка не превышает 12;
• шаг 20 см подходит для 16 м2;
• шаг 25 см – 20 м2;
• 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Особенности системы отопления теплый пол. Значение расчетов

Как рассчитать водяной пол, если у вас не частный дом, а городская квартира в многоэтажном жилом доме? Каким образом сделать подобную систему отопления, если вас интересует только сезонный обогрев и на ограниченном пространстве? Эти и многие другие вопросы приходится решать обывателям, когда речь заходит о реализации желания сделать у себя дома эффективное и качественное отопление.

Начнем с того, что напольное отопление в корне отличается от традиционного радиаторного способа обогрева. Тепло в данном случае равномерно распределяется по всему внутреннему пространству помещения, подымаясь теплыми воздушными потоками от пола к потолку. Воздух в помещении прогревается практически равномерно. Такая схема обогрева может использовать в качестве основного варианта отопления или быть в качестве вспомогательного, второстепенного источника тепла в доме.

К примеру: очень актуально отопление по схеме «теплый пол» для ванных комнат, помещений в которых проживают и находятся маленькие дети.

Еще на стадии проектирования важное место занимают расчеты вашей системы отопления. Любая ошибка, допущенная в расчетах чревата бытовыми неудобствами и дополнительными расходами, которые возникнут при устранении технических недочетов

Мощность

У электрического пола есть две мощности в киловаттах за час в перерасчете на метр квадратный – первая «теплоотдачи» и вторая «потребления». Но в силу близкого к 100% КПД эти цифры практически идентичны. Фактически всю электроэнергию ТП преобразует в тепло либо инфракрасные лучи, которые потом нагревают поверхности в комнате.

Мощность теплоотдачи теплого пола в помещении зависит от:

• толщины стяжки и напольного финиша;
• шага укладки кабеля или конфигурации раскладки пленки (матов) на полу;
• доли активной площади системы от всей квадратуры комнаты.

При использовании в качестве основного источника тепла электрические и инфракрасные теплые полы обычно закрывают около 70% площади напольного покрытия. А если такую систему применяют для локального обогрева, то этот процент оказывается и того меньше. Все это придется внимательно учитывать при расчете фактического расхода электричества.

Затраты на теплый пол в зависимости от площади

Итоговая потребляемая мощность электрического пола зависит от:

• качества утепления помещения, а также наличия в нем окон и дверей;
• погодных условий за окном;
• настроек терморегулятора;
• количества находящихся в доме людей.

Если уровень теплопотерь у комнаты минимален, то тепловой энергии для поддержания в ней комфорта требуется меньше. Пренебрегать здесь регулировкой пластиковых окон на режим «лето/зима» и сезонной перенастройкой вентиляции не стоит.

Сравнение затрат электроэнергии для разных типов полов

Как рассчитать теплый пол электрический

После того как получено представление об основных системах электрического теплого пола и их характеристиках, можно приступать к расчету.

Составление плана помещения и вычисление отапливаемой площади

Прежде чем переходить к расчетам и выбору комплектующих, желательно начертить план каждого отдельного помещения квартиры или дома в удобном масштабе на миллиметровой бумаге формата А3 или в компьютерной программе.

После этого вычисляется общая площадь помещения – S_общ. Далее, на том же плане делается расстановка всей стационарной мебели без ножек и высчитывается площадь, занимаемая мебелью – S_меб. Теперь можно получить площадь, на которую будет укладываться электрический теплый пол – S_у:

S_у=S_общ — S_меб.

Желательно, чтобы отапливаемая площадь занимала не менее 50% от общей площади помещения, а лучше 70—80%, то есть должно соблюдаться условие:

S_у*100%/S_общ≥50%.

Если в качестве отопительных приборов будут использованы стержневые ИК полы, то их можно укладывать по всей площади, то есть:

S_у=S_общ.

Приведем пример. Есть кухня общей площадью 12 м2, а площадь занятая мебелью и оборудованием 5 м2, значит: S_у=12—5=7 м2.

Факторы, влияющие на потребление электрической энергии

Не существует двух полностью одинаковых помещений, каждое имеет свои индивидуальные особенности, оказывающие влияние на параметры энергосбережения. Кроме того, в зависимости от назначения комнаты действуют различные требования по показателям микроклимата.

Что влияет на потребление электроэнергии

Таблица

Перечень основных факторов, которые следует принимать во внимание во время расчета мощности теплого пола

Наименование фактора	Краткое описание влияния на мощность теплого пола
В каких целях используется система	Теплый пол может быть единственным источником отопления помещения или дополнением к уже существующим. Мощность во многом засвистит от особенностей использования, если для дополнительного подогрева требуется примерно 100–140 Вт/м2, то для основного отопления значения возрастают до 200 кВт/м2. Это очень большая мощность, она должна учитываться во время монтажа электрической проводки зданий, во многих случаях потребуется специальное разрешение на подключение к питанию от владельцев электрических сетей.
Качество теплоизоляции помещений	Современные государственные нормативные акты устанавливают для объектов жесткие требования по тепловым потерям. Это вызвано поддержкой нашей страной меморандума о минимизации выброса в атмосферу углекислого газа. Все новые постройки отвечают этим критериям, у них минимальные тепловые потери. Соответственно, теплые полы расходуют намного меньше энергии для создания благоприятных климатических условий. Что касается старых построек, то их рекомендуется предварительно утеплять, в противном случае стоимость содержания зданий в отопительный период будет очень высокой.
Климатический регион размещения	Зависимость простая – чем севернее, тем больше мощности потребляют электрические полы.
Тип напольного покрытия	Чем выше плотность финишного напольного покрытия – тем лучше оно проводит тело, тем выше КПД системы и тем меньше она потребляет электрической энергии. Профессиональные теплотехники настоятельно не рекомендуют устанавливать теплые полы под деревянными покрытиями, они заметно увеличивают потери энергии. Строители также не советуют монтировать под пиломатериалами обогревающие маты. Высокая температура неизбежно станет причиной появления трещин в половых покрытиях, они начнут скрипеть при ходьбе, потеряют свой первоначальный внешний вид и т. д.
Назначение помещения	Температурные параметры значительно отличаются в зависимости от назначения помещений. В спальных комнатах надо иметь +17°С, на кухнях +19°С, в ванных и детских не менее +24°С, в остальных +18–22°С. Как видно, разброс довольно большой, к нему нужно еще добавить колебания в зависимости от времени суток.

Теплопотери типичных строений

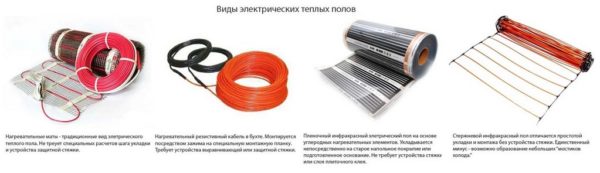

Виды электрических теплых полов

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

Схема обустройства теплого водяного пола в бетонной стяжке

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия

Таблица 2. Соотношение длин и диаметров труб контура:

Диаметр, мм	Материал трубы	Рекомендованная длина контура, м
16	металлопластик	80 ÷ 100
18	сшитый полиэтилен	80 ÷ 120
20	металлопластик	120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

Конструкция металлопластиковых труб для теплого водяного пола

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Таблица 3. Зависимость шага от площади и нагрузки сектора:

Диаметр, мм	Расстояние по осям (шаг труб), м	Оптимальная нагрузка, Вт/м²	Общая (или разбитая на участки) полезная площадь помещения, м²
16	0,15	80 ÷ 180	12
20	0,20	50 ÷ 80	16
26	0,25	20
32	0,30	меньше 50	24

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

Варианты укладки труб водяного теплого пола

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола

Финишное покрытие — влияние на затраты по энергоресурсам

Во время выбора финишного материала для изготовления теплых электрических полов, необходимо убедиться в наличии специального значка, который свидетельствует о вероятности комбинирования с соседним устройством обогрева.

Зачастую в качестве основного материала используют паркет, линолеум, ламинат или плитку из керамики.

Еще одним немаловажным фактором для расчета уровня расхода электрической энергии на «квадрат», является теплопроводимость финишной отделки. К примеру, деревянное покрытие или ламинат обладают незначительной степенью обогрева, следовательно, затраты на изготовление полов заметно вырастут.

Если речь идет об экономии, то лучше отдать предпочтение линолеуму, керамическим плиткам или ковролину. Рассматриваемые материалы быстро прогреваются, что значительно снижает расход энергоресурсов.

Укладка электрического пола с линолеумом:

Как протекает процесс нагревания с точки зрения физики

Для понимания вопроса нужно вспомнить школьные уроки. Обогрев помещения выполняется за счет теплопередачи от горячих тел воздуху, он может осуществляться несколькими способами.

1. Теплопроводность. Твердые предметы контактируют с теплым полом. При прямом контакте скорость движения молекул холодного тела возрастает, что увеличивает его температуру. Со временем быстрое движение молекул передается дальше на близлежащие участи и нагревает их, процесс происходит до выравнивания параметров температуры. Именно по этой причине наши ноги чувствуют теплый пол. Чем больше плотность тела – тем ближе располагаются молекулы, тем быстрее передается тепло. К технологии монтажа теплых полов этот процесс имеет прямое отношение. Настоятельно не рекомендуется монтировать их по натуральным деревянным покрытиям, у них невысокая плотность и, соответственно, низкая теплопроводность. Для теплых полов оптимальное финишное покрытие – керамическая плитка, покрытие из натурального или искусственного камня. Таким методом теплые полы передают до 15% своей энергии.

2. Конвекция. Этим способом передается до 80% всей энергии теплого пола. Воздух после соприкосновения с поверхностью нагревается, расширяется, уменьшается его плотность. Он поднимается вверх, его место занимают холодные потоки и процесс повторяется. За счет постоянного движения воздуха происходит нагрев помещения. Именно конвекция увеличивает КПД полов с обогревом, по этому параметру они намного превосходят отопления традиционными батареями. Почему? Батареи нагревают воздух на расстоянии примерно один метр от уровня пола, все, что ниже, увеличивает температуру за счет принудительного движения. В результате воздух под потолком нагревается на 8–10°С выше, чем температура в зоне комфорта (примерно 1,5 м над уровнем пола). Соответственно, это намного увеличивает непродуктивные потери тепловой энергии. Еще один недостаток батарейного отопления – они устанавливаются по периметру помещения, соответственно, там самый теплый воздух. Кроме того, небольшие размеры батарей делают этот обогрев точечным, что еще больше ухудшает эксплуатационные характеристики устройств. Теплый пол греет помещение по всей площади, а наиболее благоприятные температурные параметры располагаются как раз в зоне комфорта. Регулируется температура не около потолка, а только в зоне пребывания людей. За счет этого достигается значительная экономия энергии, в некоторых случаях она может достигать 30–40%.

3. Инфракрасное излучение – энергию переносят инфракрасные лучи. Тепло может передаваться даже в вакууме, но интенсивность его поглощения холодными предметами зависит от их цвета и плотности. Теплые полы таким методом передают не более 2–3% общей энергии, такие незначительные объемы почти не оказывают влияния на температуру в помещении. Наше тело может чувствовать только очень интенсивные лучи, а их продуцируют сильно нагретые тела. К примеру, можно почувствовать тепло от нагретого до красного цвета металла на расстоянии до 10–20 см. Но ладонь ничего не ощущает на удалении нескольких сантиметров от батареи отопления.

Какой надо сделать вывод? Расход электрической энергии теплыми полами главным образом зависит от конвекции, именно этим способом происходит обогрев помещения. Инфракрасное излучение по интенсивности нагрева можно игнорировать, а за счет теплопроводности нагревается мебель.

Зачем нужно изолировать теплый пол

Системы подогрева можно было отнести к инфракрасным, если хотя бы 50% тепловой энергии передавалось таким путем. Это нужно понимать и не реагировать на недобросовестную рекламу производителей.

Теплый пол на балконе

Возможность подключения теплого водяного пола к центральному отоплению

Такая возможность существует, однако, она в определенной мере ограничивается рядом законодательных актов, а потому, если сделать самовольное подключение системы теплого водяного пола к контуру батареи, в результате можно получить ряд проблем с управляющими органами. К тому же при обнаружении органами ЖЭКа самовольного подключения к системе центрального отопления, к жильцам будет предъявлены не только штрафные санкции, но обязательное требование о демонтаже всего оборудования теплых водяных полов.

Читать также: Как получить разрешение на теплый пол в квартире

Это связано с запретом на изменение и последующую модернизацию существующих схем инженерных коммуникаций в квартире, обогреваемой посредством центрального отопления. В первую очередь при присоединении водяной системы обогрева пола к центральной магистрали возникает проблема разницы температур. То есть температурная отметка теплоносителя в трубах центральной тепловой магистрали располагается в диапазоне 70-90 °C, при этом финишное покрытие системы водяного теплого пола деформируется и приходит в негодность уже при 50 °C.

Наряду с этим имеется ряд схем, по которым можно сделать правильное подключение к системе централизованного отопления без вреда для теплого пола.

Схема основывается на создании стационарного тепло-пункта, в котором ключевую функцию будет выполнять циркуляционный насос. Если в квартире имеется один выход к отопительной системе, то водяную систему обогрева можно присоединить по принципу радиаторных батарей.

Для того чтобы обустроить теплый пол следует выбрать и закупить трубы. Чтобы расположить их на базовом полу змейкой потребуются угловые соединения, применение которых в ряде случаев может плохо повлиять на уровень надежности системы.

Ввиду того, что после монтажа теплый пол будет залит цементной стяжкой, в случае деформации участка трубы придется полностью демонтировать монолитное покрытие.

Читать также: Теплый пол без стяжки: способы монтажа своими руками

Еще одна альтернативная схема подключения водяного пола проводится по направлению от обратного патрубка радиатора к обогревательному контуру, для этого нужно будет установить запорную арматуру. Монтаж теплого пола может производиться с ориентировкой на замкнутую систему. Более детально все способы будут рассмотрены ниже.

Недостатки подключения водяного пола к центральной отопительной системе заключены в:

• Незаконности установки;
• Высокой вероятности поломки обогревательной системы;
• Появлении в системе дома участков, отличающихся неравномерным распределением теплоносителя;
• Трудоемкости монтажных работ.

Наиболее подходящим будет тот вариант, при котором в квартиру будет входить прямой и обратный трубопроводы центральной системы. Если же в доме имеется вертикальная разводка стояков, тепловой пункт будет рассредоточивать тепло посредством пола по всем комнатам. Однако количество тепловой энергии, получаемой из каждого стояка центральной системы, будет строго ограниченно.

Подключить теплый водяной пол к центральной отопительной системе можно по зависимой и независимой схеме.

Читать также: Теплый пол по грунту: как сделать теплый пол на улице
