Технические характеристики и разновидности сверхярких светодиодов

Цветовая маркировка.

Маркировка led в мире не стандартизирована. Изготовитель сам решает, что он будет обозначать на корпусе.

Светодиоды российского производства маркируются цветовым кодом. Он состоит из цветных кружочков или черточек. Примеры маркировки приведены ниже на рисунке.

Цветовая маркировка российских индикаторных светодиодов.

Рассмотрим маркировку известных мировых производителей.

Philips.

В качестве примера возьмем модель Luxeon Rebel. Она маркируется LXML-ABCD-EFGH. В этой аббревиатуре зашифровано следущее:

• LXML – серия;
• ABC – информация о свете:  как распределяется, цветовая температура;
• D – величина тока;
• E – запасная буква на будущие модели;
• FGH – яркость (в люменах).

Cree.

Фирма предлагает обозначение SSSCCC-BD-0000-NNNNN, где:

• SSS – серия;
• CCC – описание цвета:
• BD – индекс цветопередачи:
• 0000 – код производителя;
• NNNNN – индивидуальный номер по цветовой температуре и яркости. Стоит уточнить в техническом описании.

Недостатки

Параметры работы изделий довольно хороши и выгодны. Однако нужно учитывать, что имеются еще и недостатки. Какие?

• Из-за того, что со временем ухудшается проводимость света, падает яркость излучения.
• Если совершается процесс изменения мощности сигнала, то чип может сгореть. Такие ситуации происходят не сильно часто, однако вероятность поломки имеется.
• К чересчур высокой температуре диоды все же восприимчивы. К каким именно показателям тепла — необходимо узнавать конкретно по отношению к приобретенной модели.
• Для того чтобы диод работал, необходимо устанавливать специальный радиатор.
• Если изделие используется в открытом пространстве, придется обеспечивать дополнительную защиту от влаги, грязи, повреждений.

Технические характеристики

Корпус полупроводников изготавливается из пластика, стойкого к тепловому воздействию, а кристалл – из нитридов галлия или индия. Приборы этой серии могут оснащаться кристаллами с белым, красным, зеленым, синим, реже с желтым цветами свечения. Для защиты от внешнего воздействия кристалл залит прозрачным компаундом. Нередко в компаунд добавляется люминофор.

Корпус прибора имеет размеры 3.5 х 2.8 мм (отсюда и наименование). Остальные габариты smd 3528 приведены на рисунке ниже.

Внутренняя схема источника света довольно проста – кристалл подключен к двум монтажным площадкам, расположенным на корпусе, которые одновременно являются радиаторами охлаждения.

Электрические характеристики SMD 3528, в частности рабочее напряжение и создаваемый световой поток, зависят от материала, из которого изготовлен кристалл, и цвета свечения. Обратимся к datasheet и для начала рассмотрим общие электрические характеристики сверхъярких светодиодов SMD 3528.

Основные максимально допустимые параметры SMD 3528:

1. Мощность рассеяния кристаллом, мВт – 150.
2. Прямой ток, мА – 50.
3. Импульсный (не более 0.1 мс) ток, мА – 200.
4. Обратное напряжение, В – 5.
5. Температура эксплуатации, °С – -40…+90.
6. Температура пайки:
7. паяльником – 350 °С/10 сек.

А теперь взглянем на характеристики светодиодов различного цвета свечения.

Основные характеристики для красных

Основные характеристики для желтых

Основные характеристики для зеленых

Основные характеристики для синих

Чем 3528 отличается от 5050, 2835 и других светодиодов?

Светодиод 3528 был разработан довольно давно и на сегодняшний день считается слегка устаревшим. В чем его отличие от более «молодых» собратьев? Для начала сравним его с SMD 2835, имеющим те же размеры – 3.5 х 28 мм.

Несмотря на одинаковые размеры отличить их несложно. Во-первых, у 2835 больше светоизлучающая поверхность, а значит, и больший угол рассеяния. Во-вторых, у него больше контактные площадки, а это обеспечивает лучший теплоотвод и позволяет установить кристалл большей мощности и повышенной яркости, чем производители и воспользовались. Типовая мощность 3528 составляет 0.06-0.08 Вт, тогда как у 2835 этот показатель примерно в 3 раза выше. Так же разнятся и создаваемые ими световые потоки.

Полезно! Если SMD 3528 годятся в основном лишь для подсветки, то 2835 можно использовать и для создания полноценных осветительных приборов.

Что касается серии 5050, то тут отличия более существенны. Во-первых, 5050 имеет несколько большие размеры – 5.0 х 5.0 мм. Но, главное, в одном корпусе производители установили три кристалла разного цвета свечения – красный, зеленый и синий. Именно поэтому такие светодиоды нередко называют RGB (не путать с RGB лентой!).

Во-первых, это существенно повышает светоотдачу, а, во-вторых, регулируя яркость свечения кристаллов, можно получить практически любой цвет, включая белый. Таким образом, при помощи серии 5050 можно не только организовать полноценное освещение любой цветовой температуры, но и использовать приборы для декоративной, в том числе динамичной, подсветки, меняя яркость свечения кристаллов вручную или при помощи специальных контроллеров.

Но не все светодиоды 5050 RGB, есть и белые светодиоды, в этом случае устанавливаются 3 кристалла белого цвета.

Повышение эффективности светодиодов

Двойные гетероструктуры

Увеличение светимости диода достигается поддержанием высокой концентрации носителей. Методикой достижения становится создание двойного p-n-перехода. В этом случае излучательный слой окружён полупроводниками иного типа проводимости с обеих сторон, увеличивая площадь заброса неосновных носителей. Конструкция выглядит как 5-слойный сандвич:

1. В центре находится активный излучательный слой.
2. С обеих сторон он охватывается полупроводниками, что обусловливает наличие двух запирающих слоёв.
3. Контакты покрывают наружные полупроводники по всей площади для улучшения растекания тока.

От толщины активной зоны зависит квантовый выход. График нелинейный и демонстрирует ярко выраженный пологий или скошенный горб. Соответственно, значение толщины требуется выбирать из его пределов, составляющих десятки микрон. Опыты показывают, что повышения квантового выхода добиваются слабым легированием активной области. Количество атомов примеси не превышает десяти в семнадцатой степени единиц на кубический сантиметр. В целом процесс сравнительно слабо изучен.

Увеличение инжекции достигается легированием крайних слоёв. Концентрация примеси здесь, как минимум, на порядок ниже, чем в предыдущем случае, либо в аналогичное количество раз выше

Хотя барьерные и активный слои по определению представлены разными материалами, важно, чтобы их кристаллические решётки оказывались идентичными по структуре. С увеличением рассогласования квантовый выход резко падает

Типовая классификация

К типам светодиодов можно отнести:

• одиночные светодиоды на одном кристалле большой мощности (COB-матрице);
• пары светодиодов в одном корпусе – индикаторные диоды, мигающие попеременно двумя цветами, например, красным и желтым;

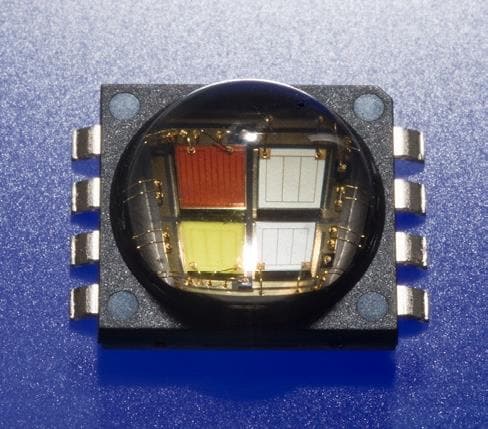

• тройки или триады излучателей трех основных цветов – красного, зеленого и синего или RGB: Red – Красный, Green – Зеленый, Blue – Синий.

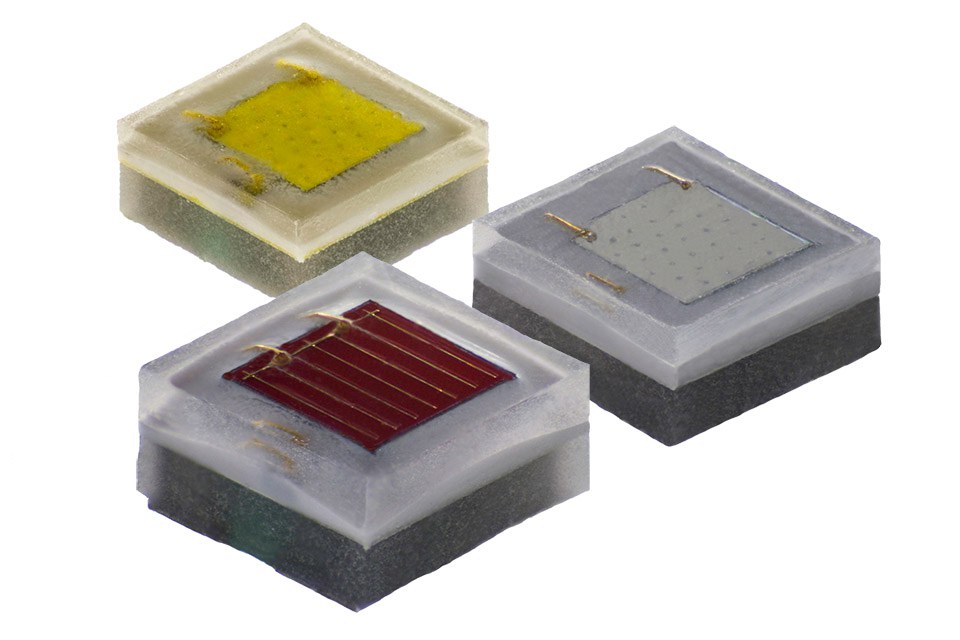

Трехкристальный светодиод в SMD-корпусе для монтажа на поверхности печатной платы.

Если в трехкристальном светодиоде кристаллы одного цвета свечения – имеем сверхъяркий светодиод. При разных цветах света кристалла получаем RGB-триаду или многоцветный управляемый светоизлучающий прибор.

SMD – аббревиатура от английского словосочетания Surface Mounted Device, устройство поверхностного монтажа. Используется для автоматизации размещения и пайки электронных компонентов на печатных платах, в т.ч. и светодиодов. Применяют в лентах, линейках, модулях и обычных печатных платах.

К основным цветам относится и пара цветов YB – Yellow, желтый и Blue, синий. Есть и другие комбинации цветов, дающих после смешивания белый цвет.

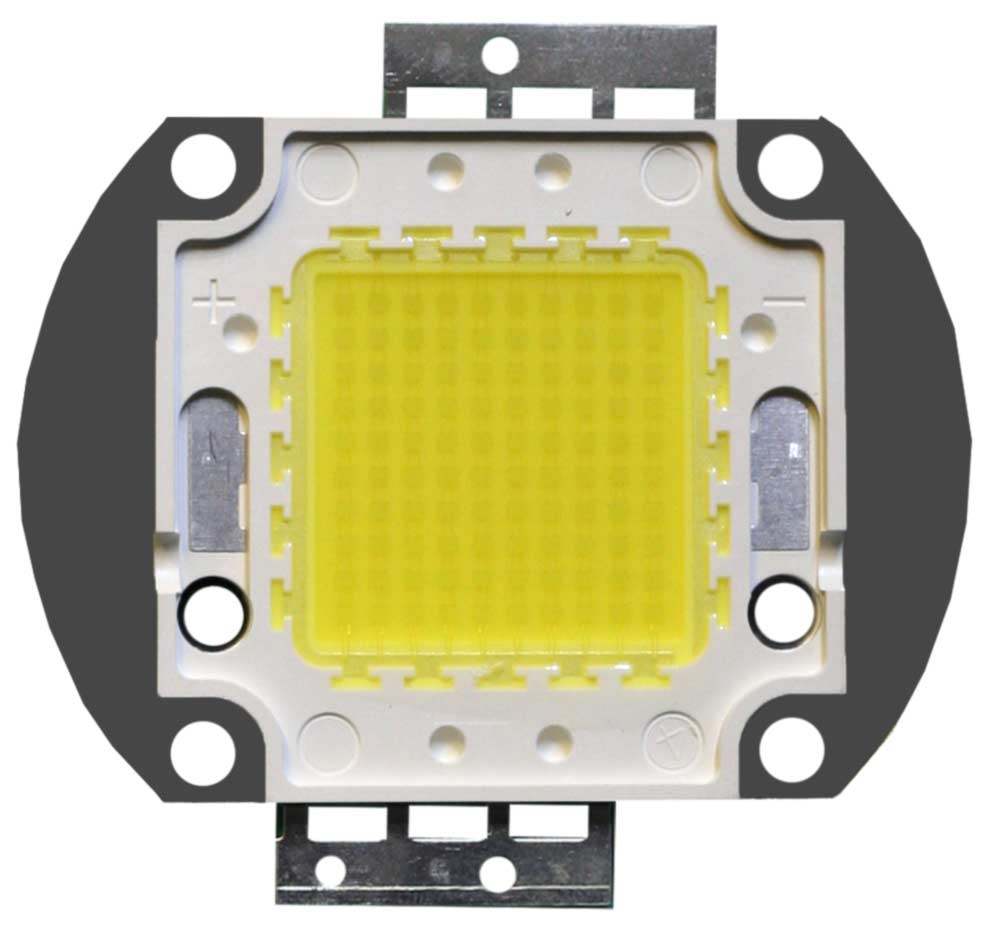

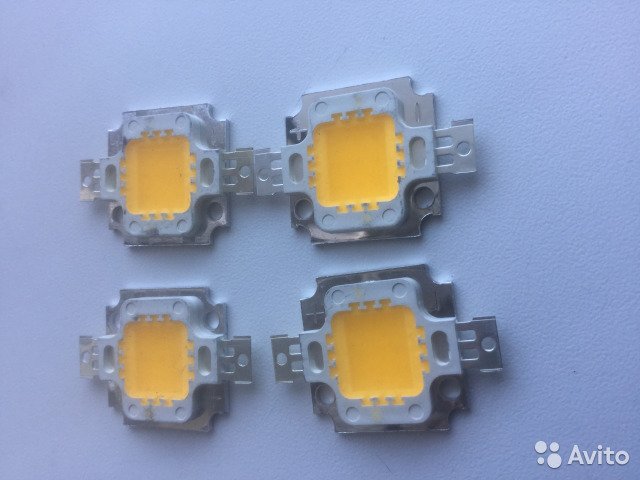

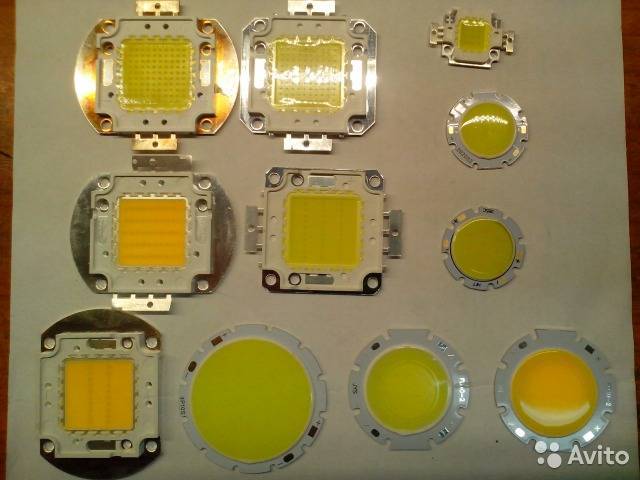

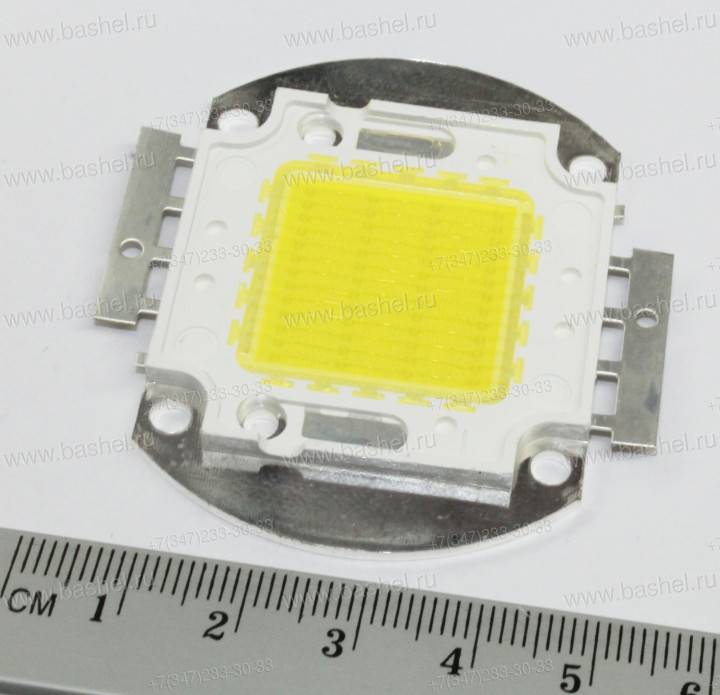

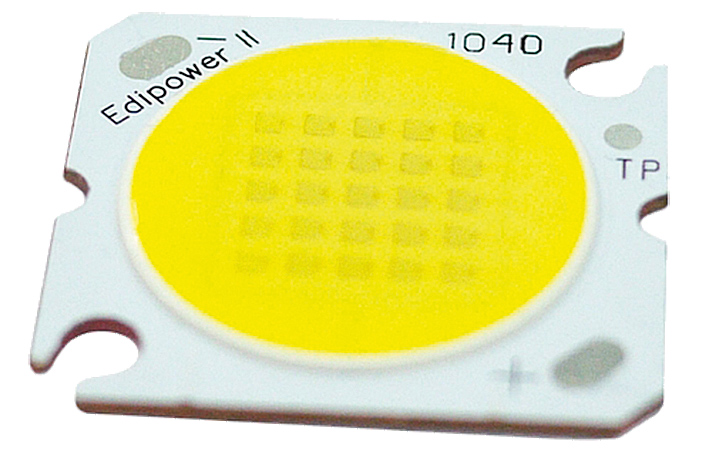

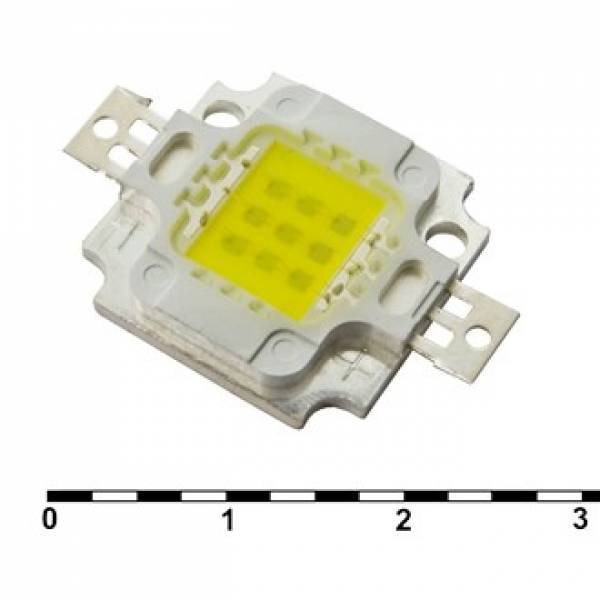

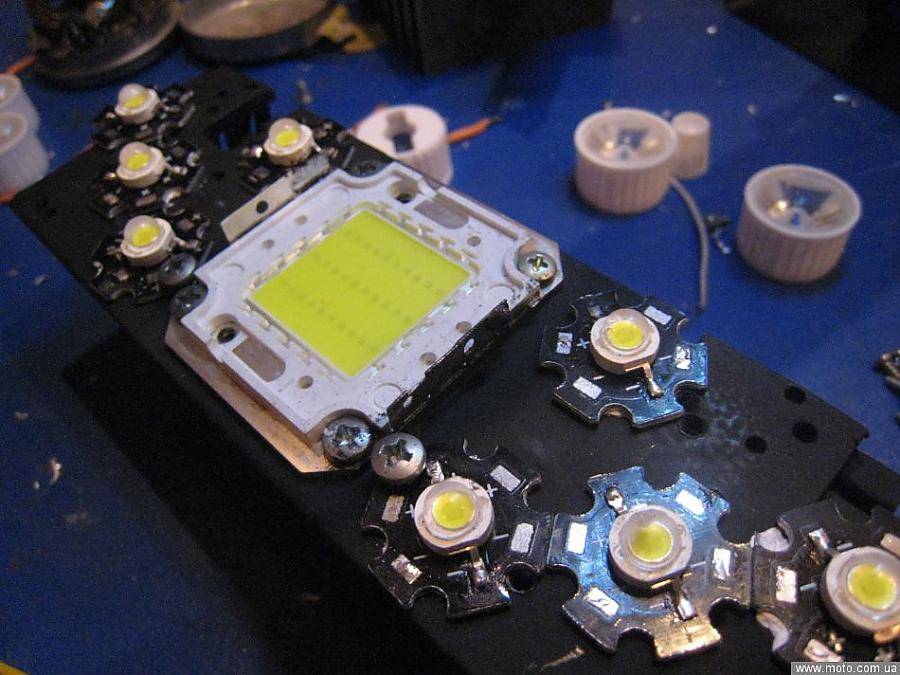

Мощные светодиоды на основе COB-матриц

У крупных моделей в углах корпуса имеются отверстия для крепления. Модели небольших размеров крепятся пайкой на печатную плату.

В дополнение к обычным характеристикам светодиодов у мощных моделей добавляются несколько дополнительных параметров:

• номинальная мощность, Вт;
• размер чипа, мм;
• номинальный рабочий ток кристалла или матрицы;
• срок службы, связанный со стандартами L 70, L80 и др.

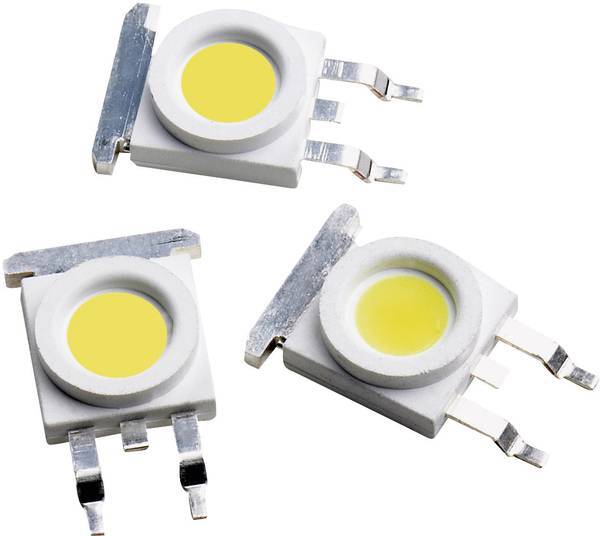

Маломощные светодиоды

По величине потребляемой мощности – это светодиоды от 0,05 до 0,5 Вт, рабочий ток – 20-60 мА (средней мощности – 0,5-3 Вт, ток 0,1-0,7 А, большой – более 3 Вт, ток 1 А и более).

Конструктивно к маломощным светодиодам относятся несколько групп LED-излучателей света:

• светодиоды в корпусах SMD обычные и сверхъяркие;
• диоды типа DIP в цилиндрических корпусах – для монтажа в отверстия печатных плат;
• в корпусах типа «пиранья» – для монтажа в отверстия.

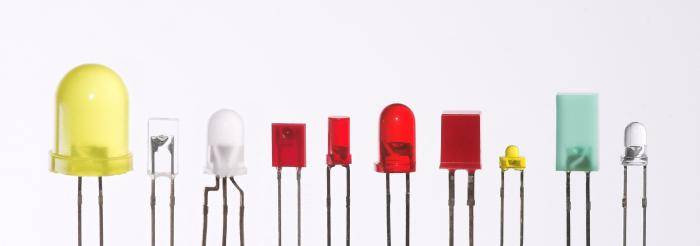

Маломощные светодиоды в разных корпусах.

На картинке светодиоды сверху вниз:

1. В цилиндрических корпусах типа DIP – с гибкими проволочными выводами для пайки в отверстия платы.
2. В корпусах типа «пиранья», они же Superflux, пайка в отверстия.
3. В корпусах с планарными выводами для монтажа на контактные площадки одно- и двухсторонних печатных плат или в «колодцы» многослойных плат.

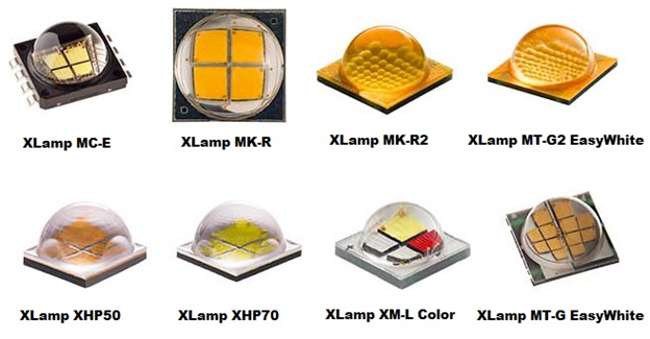

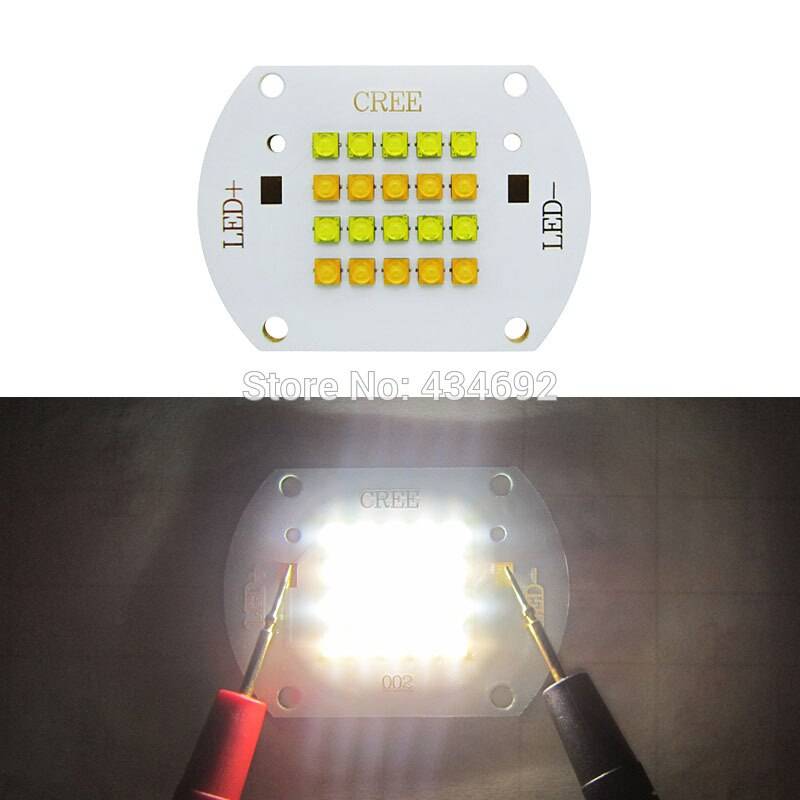

Светодиодные сборки и ленты CREE

Кроме дискретных светодиодов, компания CREE производит сборки и ленты.

Светодиодная сборка – это интеграция нескольких кристаллов в один корпус для повышения мощности и интенсивности излучения. Типичные представители этого класса изображены ниже:

Мощность таких сборок может достигать 32 Вт (XLamp XHP70) при световом потоке в 4022 Лм.

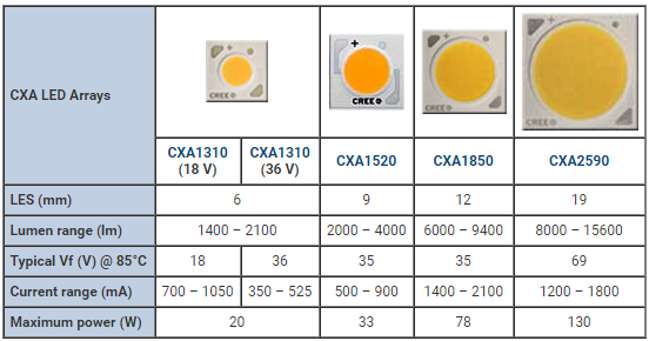

Светодиодные ленты CREE построены на основе светодиодов типа CXA, характеристики некоторых приведены ниже:

Существует также второе поколение LED этого типа под маркировкой CXB. Они характеризуются более высоким отношением световой поток/мощность при тех же размерах.

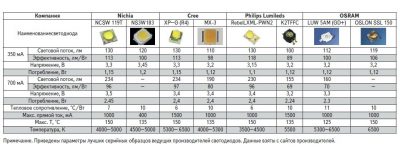

Характеристики

Самой важной из всех характеристик является рабочий ток. Ультраяркие мощные светодиоды работают на постоянном токе, и превышение его значения приводит к выходу из строя led

Средний рабочий ток сверхъяркого равняется 15 – 20мА, ток мощного ультраяркого светодиода может достигать и 1А.

Рабочим напряжением (далее U) называют величину падения напряжения на светодиоде. Светоизлучающие диоды выпускаются с рабочим U равным 1,5 – 4 В. Диоды разных цветов имеют различное U(самое низкое имеют диоды инфракрасного цвета – 1,5-1,9В, а самое высокое – белый диод – 3-3,7В). Одним драйвером с постоянным выходным U = 12В возможно подключение, например, четырех светоизлучающих диодов с рабочим U = 3В или двенадцати светодиодов с рабочим U = 1В.

Средний показатель мощности для ультраярких светодиодных источников составляет 0,2-0,3Вт, а для мощных сверхярких источников — 1 Вт.

Для получения необходимой интерьерной подсветки важными показателями будут: цвет свечения, угол рассеивания, световой поток.

Сверхяркие мощные светодиоды представлены в следующей цветовой гамме: янтарный, оранжевый,  синий, зеленый, красный и белый. В свою очередь белый цвет может выдавать холодный белый свет (5000 – 7000K), белый (3500-5000К), теплый белый (2700-3500К).

Угол рассеивания варьируется от 15º до 120º в зависимости от типа. Самый маленький угол рассеивания имеет серия в стандартном корпусе круглого сечения, а самый большой – серия PLCC. Использование сверхярких светодиодов с разными углами рассеивания дает возможность расставлять необходимые акценты в интерьере.

Световой поток играет важную роль для получения заданного уровня освещенности помещения.

Индикаторные и осветительные LED

Чтобы яснее представлять, какие бывают светодиоды, их можно разделить на две большие группы: индикаторные и осветительные.

Индикаторные используются в основном в целях цветовой индикации, а также при подсветке дисплеев, приборных панелей и других приборов. То есть это светодиоды сравнительно небольшой мощности (до 0.2 Вт) с умеренной яркостью.

Осветительные LED используются при освещении помещений в составе светодиодных ламп и лент, в автомобильных фарах и везде, где требуется получить высокую интенсивность свечения. Мощность таких светодиодов может достигать десятков ватт.

Влияние особенностей конструкции на стоимость

Для изготовления сверхярких светодиодных источников света может применяться один из двух способов:

• чтобы получить свет, близкий по спектру к белому, используются три кристалла установленных в одном корпусе. Один красный, второй синий и третий зеленый;
• применяется кристалл, излучающий в голубом или ультрафиолетовом спектре, он подсвечивает линзу покрытую люминофором, в результате излучение преобразуется в свет, близкий по спектру к природному.

Не смотря на то, что первый вариант более эффективен, его реализация обходится несколько дороже, что отрицательно отражается на распространенности. Помимо этого спектр света, излучаемый таким источником, отличается от природного.

У приборов, изготовленных по второй технологии, меньше эффективность. Стоит также учитывать, что люминофор содержит в себе сложный по составу композит на основе церия и иттрия, которые сами по себе стоят недешево. Собственно, этим и объясняется относительно высокая стоимость сверхярких светодиодов белого света. Конструкция такого устройства показана на рисунке.

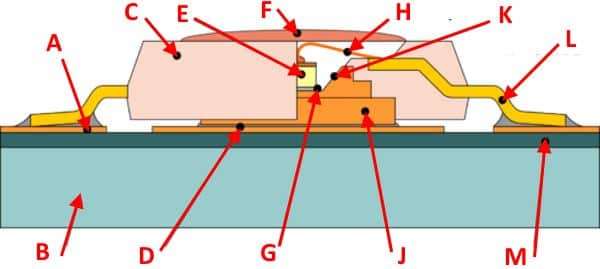

Обозначения:

• А – печатный проводник;
• В – основание с повышенной теплопроводимостью;
• C – защитный корпус устройства;
• D – паста-припой;
• E – кристалл светодиода, излучающий ультрафиолетовый или голубой свет;
• F –люминофорное покрытие;
• G – клей (может быть заменен эвтектическим сплавом);
• H – провод, соединяющий кристалл и вывод;
• K – отражатель;
• J – теплоотводящее основание;
• L – вывод питания;
• M – диэлектрическая прослойка.

Сферы применения

Проще перечислить те сферы нашей жизни, где smd-светодиодов нет, чем те, где они используются. Белые диоды можно встретить:

• в тактических и карманных фонариках;
• в автомобильных лампах;
• в бытовых лампочках различной мощности;
• в декоративной внутренней и наружной подсветке.

Разноцветные RGB и RGBW применяются не менее широко:

• в вывесках, дорожных знаках, светофорах, указателях, рекламе;
• в лампах освещения, с изменяемой цветовой температурой;
• в ландшафтном дизайне;
• в декоративной внутренней и наружной подсветке;
• в приборах индикации.

Примеры использования smd светодиодов

Вот вкратце и все о smd светодиодах. Теперь ты знаешь, почему они так называются, какими бывают и где используются.

В настоящее время светодиоды обрели широкую популярность. При этом четко разделить их по мощности, яркости свечения, области применения, форм-фактору и другим параметрам не представляется возможным, поскольку у каждого производителя своя классификация. Тем не менее, различные виды светодиодов можно объединить в классы по некоторым характерным признакам.

Немного теории

Понятие «сверхяркий светодиод» возникло в 90-х годах прошлого века, когда были изобретены дешёвые синие и белые светоизлучающие диоды, световой поток которых стал в несколько тысяч раз больше, чем у диффузных аналогов. Сегодня технология производства кристаллов продолжает совершенствоваться, что наглядно демонстрирует ежегодный рост светоотдачи.

Световая отдача серийно выпускаемых светодиодов перешагнула рубеж в 100 лм/Вт, а в лабораторных образцах достигает 140 лм/Вт. И это не предел. Получается, что каждый вновь изобретенный кристалл светит ярче своего предшественника, а значит, может называться сверхярким.

Разновидности светодиодов

Существуют самые разные светодиоды, параметры и характеристики которых полностью зависят от их видов:

1. Моргающие: используются в индикаторах для привлечения внимания. Этот вид практически не отличается от обычных, однако для его изготовления применяется встроенный кругооборот мультивибратора, который мерцает с перерывом в 1 секунду. Основные виды таких диодов распространяют однотонные световые лучи, более сложные по своим характеристикам могут вспыхивать несколькими оттенками поочередно либо одновременно, благодаря параметру RGB.

2. Многоцветные моргающие светодиоды, характеристики которых достаточно разнообразны и могут быть представлены в двух разных кристаллах, работающих один навстречу другому, поэтому, когда загорается первый, то полностью гаснет второй. При помощи тока, который движется в начальном направлении, появляется один цвет, а в противоположном – другой. Благодаря такому виду работы образуется и третий цвет, так как два основных смешиваются.

3. Трехцветные светодиоды, параметры и характеристики которых заключаются в наличии нескольких светоизлучающих диодов, не связанных друг с другом, но совмещеных в одном корпусе. Они работают по отдельности, могут светиться одновременно, но управление у них остается совершенно разным.

4. Светоизлучающие RGB-диоды с синими, красными и зелеными элементами, в которых используется связь с четырьмя проводами и единым общим катодом либо анодом.

5. Монохромные дисплеи с семью сегментами, а так же с применением starburst – формата. Такие экраны показывают все цифры, а некоторые даже определенный набор букв. Использование Starburst позволяет отображать все символы.

Достаточно распространенные в 80-х годах алфавитно-цифровые и числовые дисплеи стали менее популярны после появления ж/к мониторов.

Новые разработки

В дальнейшем компания CREE планирует усовершенствовать диоды группы XР. Серия XР-E время от времени пополняется новыми моделями, среди которых мощные ИК диоды, монохромные излучатели. И если сегодня под этой маркой выпускаются светодиоды преимущественно теплых цветов, то в дальнейшем в разработке холодные цвета (синий, голубой, зеленый), и янтарные оттенки.

Cree XLamp XP-E Color LED

Новые светоизлучающие элементы будут иметь угол излучения 130°, а их номинальный рабочий ток будет достигать 700-1000 мА. Также стоит отметить что на очереди производства четырехцветные диоды серии МС-Е: синий, красный, зеленый и белый. Они будут выпускаться в теплом свете (4000°К) и в холодном (6000°К).

Вот, собственно, и все, что мы хотели донести до вашего сведения. Надеемся, что предоставленной информации вполне достаточно, для того, чтоб у вас в голове сложилась полная картина о рассматриваемых светодиодах, вы нашли ответы на интересующие вас вопросы и смогли купить нужный вариант.

ВИДЕО: Монтаж мощных светодиодов

Из чего состоит

Светодиод – диод с p-n переходом, испускающим определённый спектр при пропускании тока в прямом направлении. Цвет свечения напрямую зависит от материалов полупроводника

Важно помнить, что в обратном направлении светодиод ток не пропускает. Светодиод начинает испускать фотоны при переходе напряжения через определённое значение, причём для каждого цвета оно разное – именно поэтому каждому цвету желательно подбирать свой резистор, иначе мы сталкиваемся с частой ошибкой – подключение RGB-светодиода через одинаковые резисторы, что приводит к неравномерной интенсивности цветов

Важно помнить, что хоть светодиоду и необходимо некоторое конкретное напряжение для работы, более важным параметром является ток.

Будет интересно Что такое полевые транзисторы?

У каждого типа светодиодов он также свой, но имеются средние значения. Например, для большинства 3 – и 5 мм светодиодов максимальный ток чуть превышает 20 мА. Однако, лучше держать его чуть пониже для увеличения ресурса – около 10 мА. Если Вам не нужно освещать им конкретную площадь, то будет достаточно и меньшего тока, например, для индикации события.

Красный, синий, желтый, зеленый светодиоды.

Плюсы светодиодов:

• Яркие точные цвета
• Большой срок службы (стремится к бесконечности)
• Большой КПД, малый нагрев
• Миниатюрный размер кристалла

Недостатки:

• Необходима схема ограничения тока (сложнее, чем ограничение напряжения для ламп накаливания)
• Неизбежное повреждение при превышении тока

Осветительные LED

Эти светодиоды применяются при освещении помещений и улиц в составе фонарей, автомобильных фар, светодиодных лент и т.д. В связи с этим обладают большой мощностью, высокой интенсивностью излучения, и выпускаются только в белом цвете в корпусах для поверхностного монтажа.

Обычно производятся две разновидности, различающиеся цветовой температурой: cool white (холодный белый) и warm white (теплый белый).

Поскольку кристаллов, излучающих белый свет, в природе не существует, при производстве осветительных светодиодов прибегают к различным технологиям смешения трех базовых цветов (RGB). От способа их сложения зависит цветовая температура получаемого белого света.

Одним из способов получения белого свечения является покрытие излучающего кристалла тремя слоями люминофора, причем каждый слой отвечает за свой базовый цвет. Другой метод состоит в нанесении двух слоев люминофора на кристалл голубого цвета.

1. Осветительные SMD LED

Большинство осветительных светодиодов также выпускаются в корпусах SMD. В отличие от индикаторных, характеризуются большей мощностью и производятся только в белом цвете.

Основная область применения SMD – светодиодные ленты и лампы, переносные фонари, фары автотранспорта. При этом они дают довольно направленное излучение (порядка 100⁰-130⁰), поэтому при освещении больших территорий приходится использовать большое количество этих LED для равномерной засветки площади.

Конструктивно осветительные SMD представляют собой покрытый люминофором излучающий кристалл на теплоотводящей подложке, обычно медной или алюминиевой. Встречаются как разновидности с линзой, так и без нее.

2. COB светодиоды

Большое распространение получили светодиоды типа COB (Chip On Board, чип на плате). По сути, это интеграция большого количества (обычно несколько десятков) кристаллов SMD в одном корпусе, которые потом покрываются люминофором.

На картинке вверху показаны для сравнения Cree SMD 5050 (слева) и COB – матрица из 36 чипов (справа).

COB используются только для освещения. Их световой поток на порядок больше, чем у одиночных SMD. Однако следует учесть, что эти светодиоды не подойдут для создания узконаправленного излучения ввиду большого угла рассеяния светового потока. При этом создать абсолютно ненаправленное излучение тоже не получится – угол рассеяния светодиодов менее 180⁰.

3. Filament LED

Этот тип светодиодов также используется пока только для освещения. Широкое распространение получили в качестве декоративной подсветки помещений. Спектр свечения, в отличие от SMD и COB, гораздо приятнее человеческому глазу и напоминает свет лампы накаливания. При этом сохраняются все присущие LED достоинства: низкое энергопотребление и долгий срок службы.

В этом ролике демонстрируется сравнение декоративной лампы накаливания мощностью 40 Вт и лампы Filament на 4 Вт:

Здесь видно, что при мощности в 10 раз меньше, световой поток, отдаваемый лампой Filament, в 3-4 раза больше.

В то же время КПД Filament даже выше, чем у тех же SMD, — при одинаковой мощности первые позволяют получить большую освещенность. Это достигается за счет технологии COG (Chip On Glass, чип на стекле), при которой светоизлучающие кристаллы устанавливаются на стеклянную подложку, а затем покрываются люминофором.

Сама подложка имеет цилиндрическую форму, что позволяет получить угол рассеяния светового потока 360⁰. То есть такие LED очень хороши при создании ненаправленного излучения.

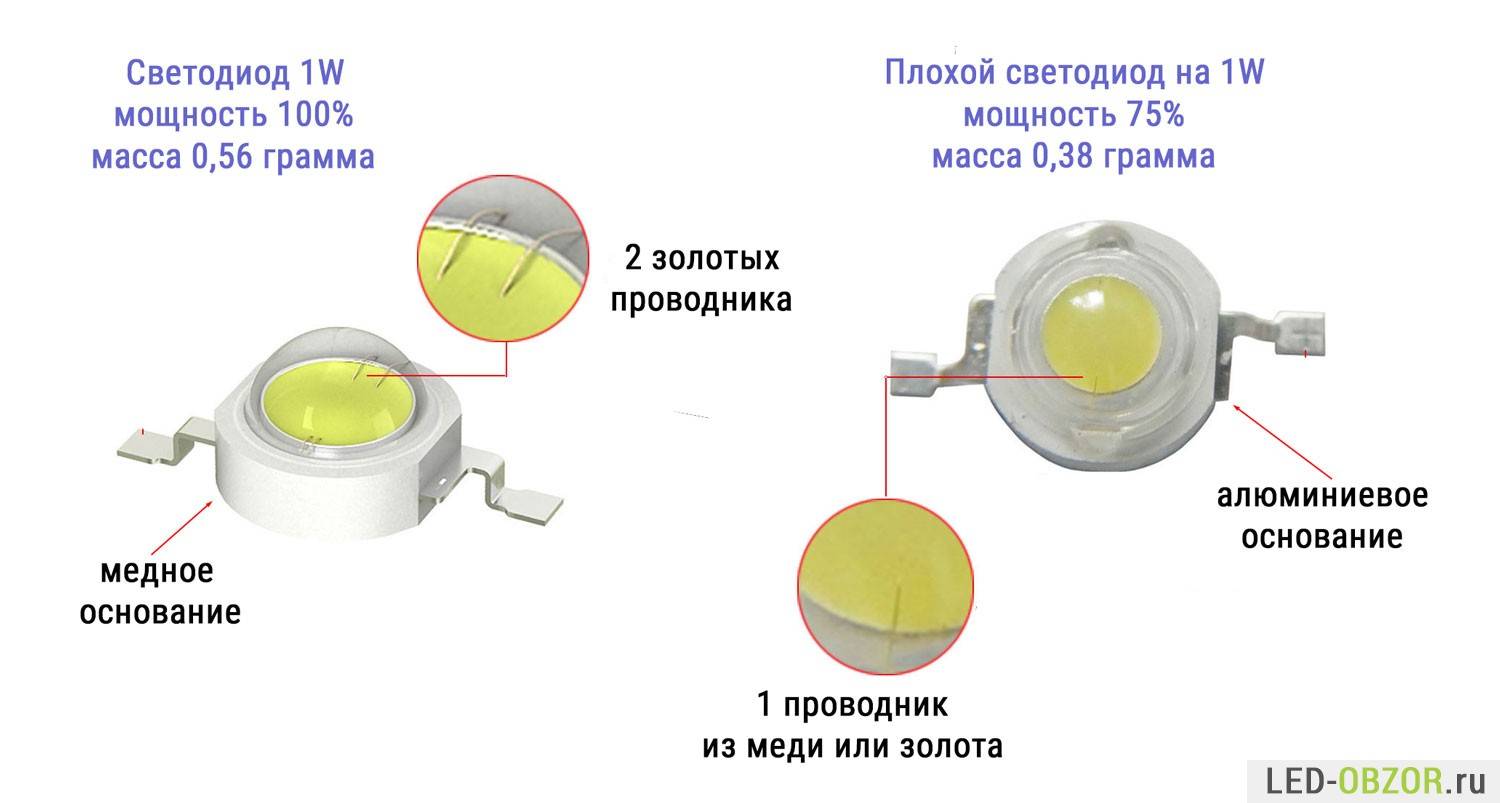

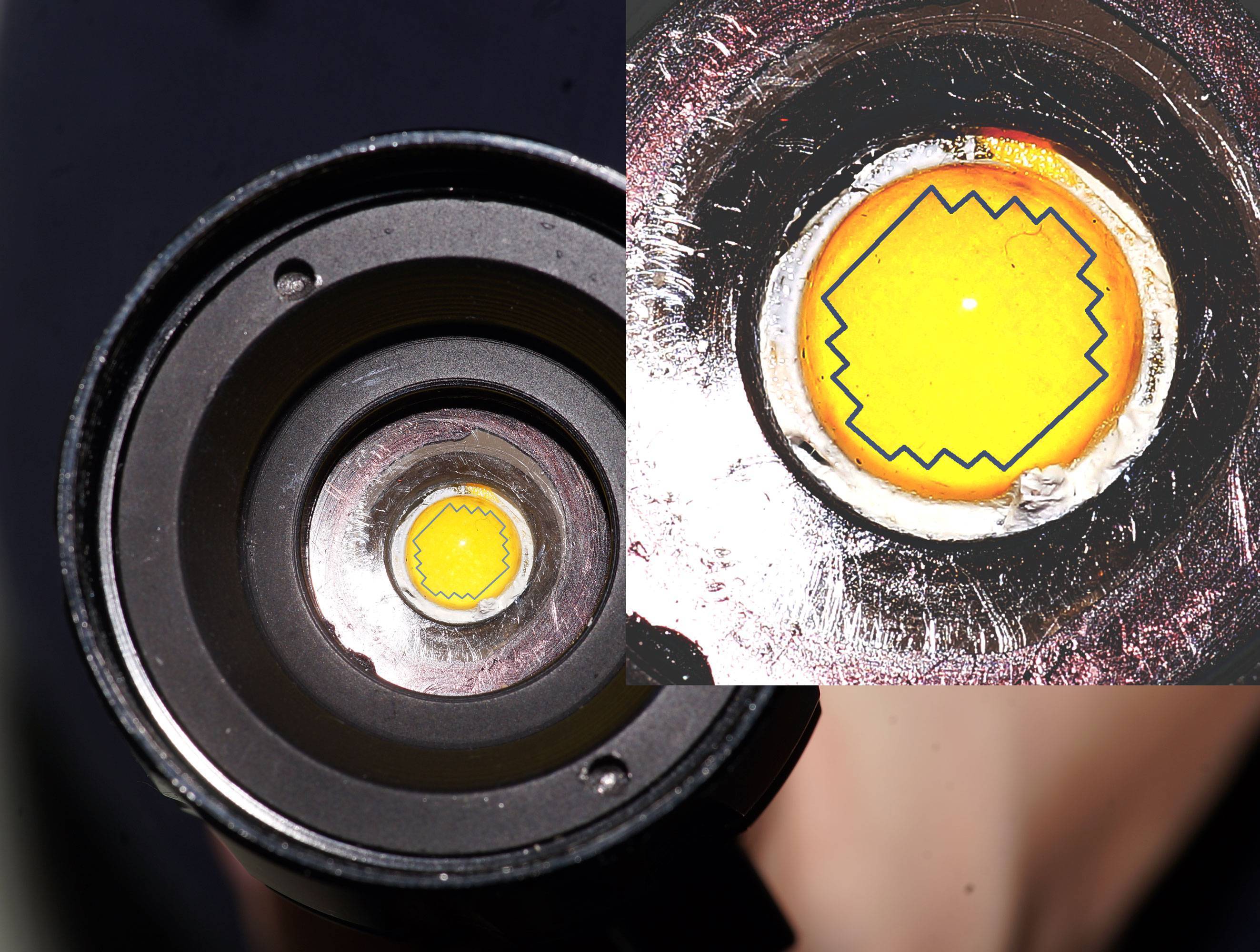

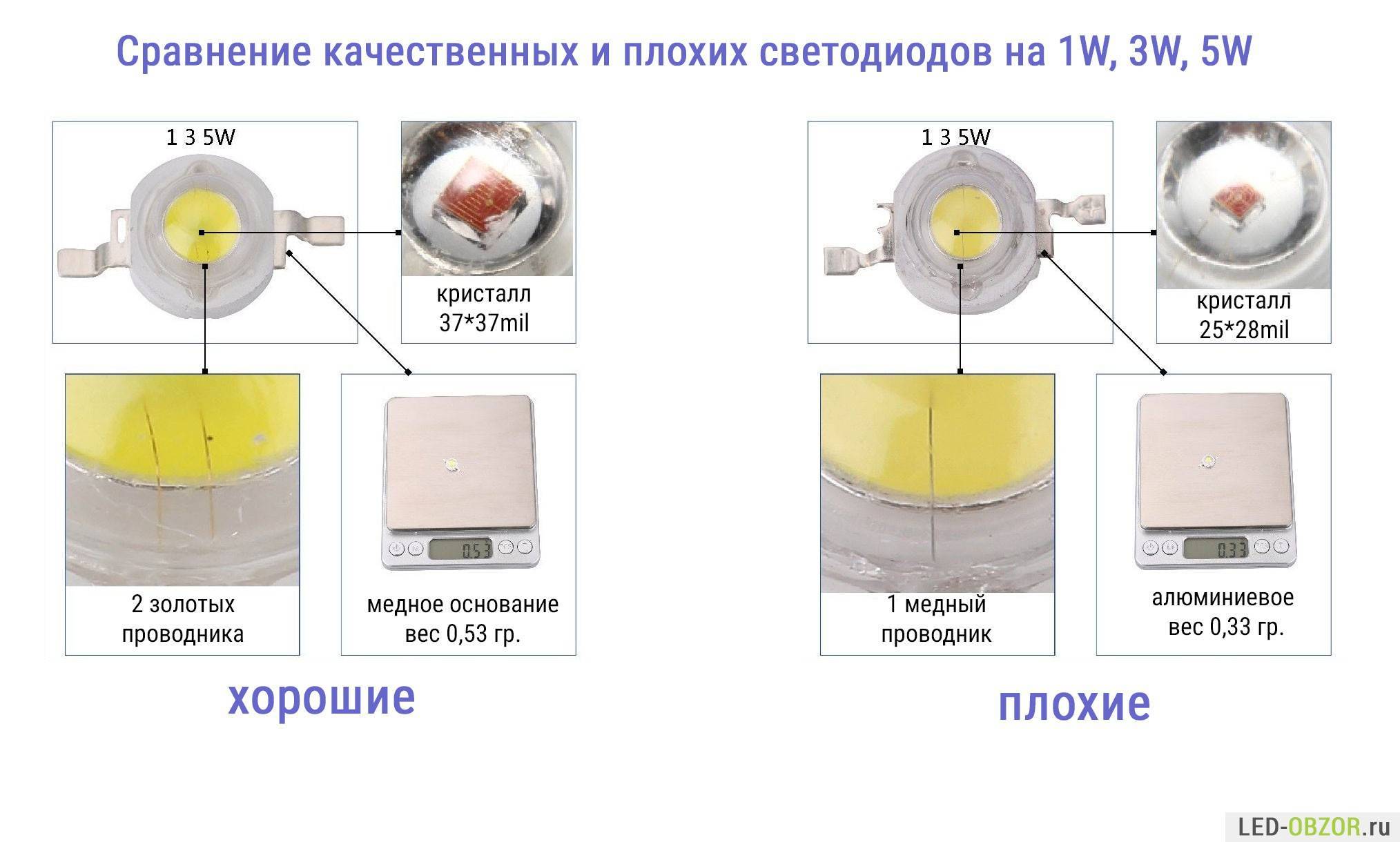

Оригинал или подделка?

Естественно, что при такой популярности Cree-светодиодов появилось много фальсификата – многие, в основном китайские, фирмочки пытаются заработать на раскрученном бренде. Впервые информация о подобных подделках появилась в 2013 году, тогда это были лишь единичные случаи.

Сейчас, конечно, на рынке электротехники их стало несколько больше. Дело в том, что на глаз при приобретении фальшивку отличить от оригинального светодиода практически невозможно. Среди отличий характеристик подделки выделяются пониженные показатели светоотдачи, более быстрая деградация элемента, т. к. по сути он был просто «разогнан» до параметров Cree-светодиода, а также в 4-5 раз меньший срок службы.

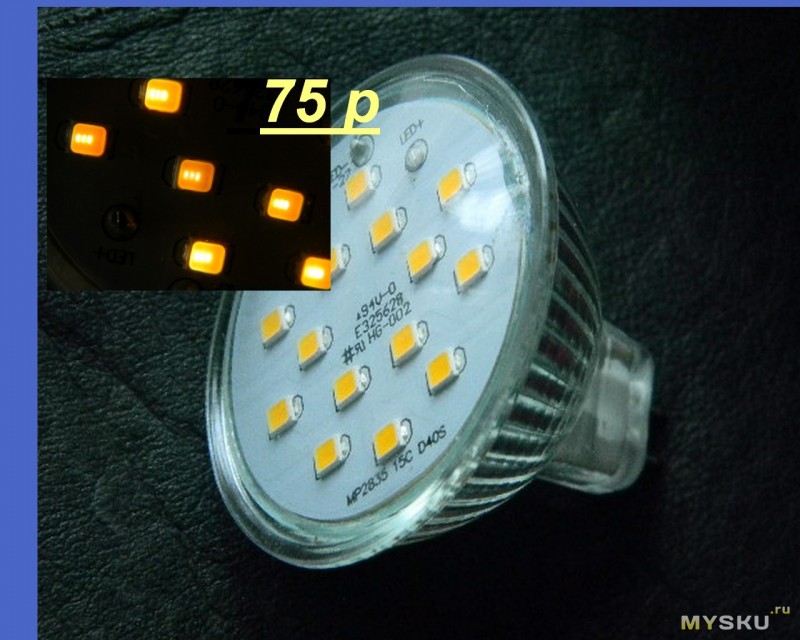

Светодиоды SMD 2835: технические характеристики и виды лент

Сверхъяркие светодиоды, появившиеся относительно недавно, уже успели стать привычными источниками света. Они встраиваются в лампы и ленты, продаются отдельно и собранными в модули. Наиболее популярными на сегодняшний день являются диоды smd 2835. Обладая хорошими характеристиками и относительно небольшой стоимостью, они получили широкое распространение в осветительной технике самого различного назначения. В этой статье мы поговорим об этих полупроводниковых приборах, узнаем, какими они бывают и чем отличаются от светодиодов других типов.

Конструкция и внешний вид

Внешне светодиод выглядит, как керамический прямоугольник размером 2.8 мм х 3.5 мм (отсюда и цифровая маркировка). На одной стороне этого прямоугольника расположен кристалл светодиода, залитый защитным компаундом, с другой – контакты для поверхностного монтажа (отсюда и smd — surface mounted device — прибор, монтируемый на поверхность). Эти контакты служат для питания кристалла и одновременно исполняют роль радиатора, отводящего тепло от полупроводника.

Внешний вид светодиода smd 2835

Для улучшения спектральных характеристик и некоторого изменения цветовой температуры в компаунд добавляется специальный люминофор. Если хорошо присмотреться, то сквозь защитное покрытие можно разглядеть кристалл с токоподводящими проводками.

Сквозь компаунд хорошо виден кристалл светодиода

Технические характеристики

На сегодняшний день светодиоды smd 2835 выпускаются в трех исполнениях:

Все они одинаковы по внешнему виду и отличаются лишь мощностью кристалла, установленного в корпусе. Отдельно от этих трех типов светодиодов стоит китайская разработка мощностью 0.09 Вт. По сути, это обычная подделка, имеющая стандартную маркировку, но оснащенная маломощным кристаллом со световым потоком в 8 лм.

Стоит такой светодиод недорого, но хуже всего то, что внешне отличить его от нормального фирменного светодиода весьма сложно – кристалл не всегда просматривается через компаунд, и визуально определить его размеры бывает невозможно. В сопроводительной же документации к приборам наши китайские друзья могут указать все что угодно. Единственная возможность не попасть на подделку – не покупать подозрительно дешевые приборы.

Остальные же характеристики светодиодов, включая и китайскую версию, я свел в табличку:

Основные характеристики smd led 2835

Характеристики китайских светодиодов могут существенно отличаться от указанных в таблице, причем, как правило, в худшую сторону. Все будет зависеть от изобретательности конкретного производителя и характеристик кристалла, который понадобилось срочно продать под видом smd 2835.

Применение

Благодаря хорошей светоотдаче, большому углу рассеивания, компактности и относительно невысокой стоимости диоды smd 2835 получили самое широкое применение в осветительной технике. Из них собирают светодиодные лампы для общего и локального освещения, их встраивают в светодиодные ленты, которая, в свою очередь, используется как для освещения, так и в декоративных целях.
