На какую глубину опускать скважинный насос

Смогут ли работать на дне скважины хоть какие-то насосы?

Теоретически, смонтировать насос так, чтобы он касался дна скважины, допустимо. Например, существуют такие модели погружного насосного оборудования, водозаборные отверстия которых расположены на высоте более 80 см от нижнего края корпуса. Тогда можно выдержать рекомендованное производителем расстояния от точек водозабора до дна скважины. Но это не исключает негативного фактора перегрева двигателя насоса из-за недостаточного охлаждения корпуса, да и риск заиливания агрегата никуда не исчезает.

Проблему недостаточно высокого водяного столба специалисты рекомендую решать в первую очередь очисткой скважины от ила, скопившегося на дне. За длительный срок эксплуатации в обсадной трубе может накопиться слой ила и песка высотой до 60 см. Существуют относительно простые способы откачки ила со дна скважины при помощи вибрационного насоса или связки двух агрегатов – вибрационного и центробежного. Еще один путь решения проблемы – углубление скважины, если выполнить подобную работу позволяет мощность водоносного пласта.

Во многих частных домовладениях для получения чистой артезианской воды устраиваются буровые скважины, глубиной, достаточной, чтобы пробить глубокий водоносный горизонт, но без использования грунтовых вод высокого залегания. Глубина шахты может быть различной, в зависимости от геологической структуры почвы.

Подачу воды обеспечивает глубинный насос большой мощности, установленный в водоносном горизонте. На какую глубину опускать насос в скважину, зависит от параметров скважины, типа устройства, глубины водоносного горизонта, структуры почвы, вида обсадной трубы.

Простой практический способ погружения насоса

Стоит заметить, что такая методика удобна и в большинстве случаев позволяет без определения характеристик колодца удачно поместить оборудование, то есть, на нужную глубину. Но подобный способ работает только на неглубоких скважинах, максимум на тех, где водозабор происходит с песчаного водоносного пласта. Методика заключается в следующих действиях.

Насос, оснащенный трубой ПНД, опускается на тросе до дна колодца.
После соприкосновения с твердым основанием, оборудование поднимается примерно на 2 м и временно фиксируется в таком положении.
Производится тестовый запуск выкачивающего устройства примерно на час. Весь этот период нужно отслеживать напор выходящей воды и ее качество (загрязненность твердыми примесями). Если качество воды удовлетворительное и напор стабильный, значит такое положение оборудования пригодно для постоянной эксплуатации. Когда в воде много песка или других грунтовых частиц, следует поднять устройство примерно на полметра и повторить тест. Если же во время испытания напор резко начал снижаться, нужно сразу же выключить насос, заглубить его и повторить пробу.
Когда оптимальное положение оборудования найдено, его надежно закрепляют для постоянной эксплуатации.

Такой способ можно применить для скважины, на которую нет документации с характеристиками, или она утеряна. Общепринятой же методикой определения оптимального погружения насоса в колодец, которой пользуются специалисты, является расположение оборудования по отношению к динамическому водяному уровню.

Подготовка к монтажу насоса

Также выбор насоса будет зависеть оттого, какая производительность Вам нужна. Ведь если это жилой загородный дом, то напор воды Вам нужен постоянный, без перебоев.

Если же это просто дача, в которой Вы живете нечасто, то и мощность Вам подойдем меньшая. Чтобы скважинный насос служил Вам долго, обязательно используйте его согласно техническим данным, т.е. покупайте на ту глубину, при которой он будет эксплуатироваться.

Если качество грунта не отличается хорошими свойствами, то скважину лучше защитить при помощи бетонных колец, создав так называемый «коридор», который не допустит разрушения почвы. По диаметру насоса выбирается обсадная труба.

Также предусмотрите, как будет подсоединен насос к электрической сети. Кабель должен быть в спокойном состоянии, не растянутым.

Вода из насоса поднимается по трубам, чаще всего пластиковым.Т.к. именно пластик более долговечный: у него хороший срок службы, он не подвергается гниению и коррозии ему не страшны.

Прежде чем установить насос для постоянного использования, сначала прокачайте грязную воду из скважины при помощи дешевого насоса.

Монтаж глубинного насоса происходит прямо в скважине, тем самым не требует отдельного места.

Для начала необходимо собрать всю конструкцию, которая в последующем будет погружена в скважину.

Методы определения глубины

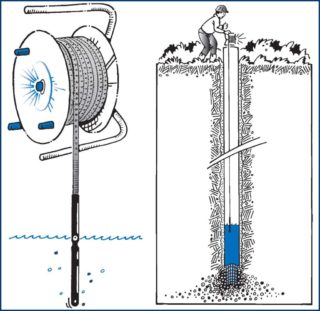

Измерение глубины скважины

Вычислить глубину погружения водяного насоса в скважину можно практическими и математическими способами. Специалисты с целью экономии средств используют следующий метод:

К оборудованию привязывается капроновый шнур или стальной прочный трос с полиэтиленовой оплеткой.
На максимально допустимую глубину опускается глубинное оборудование.
Как только насос коснулся дна, его поднимают приблизительно на 2 метра. Этого расстояния будет достаточно для расположения устройства посередине водоносного пласта.
Трос фиксируется на поверхности почвы. Как правило, используют бревно или крышку, которая будет герметично закрывать колодезную шахту.
Проводится пробный запуск для проверки работоспособности.

Такой метод целесообразно использовать, если глубина залегания водоносного слоя не более 15 метров. Если речь идет о скважинах глубиной 50-60 и более метров, к механическому способу прибегать нельзя. Шахты с такой глубиной бурят после проведения расчетов и получения разрешения на проведение работ, поэтому сведения о максимально допустимой глубине залегания насоса в колодезную шахту уже должны быть.

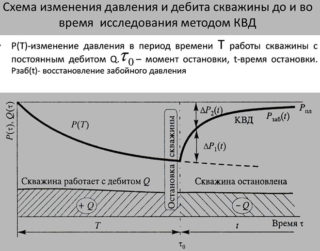

Метод применения динамической характеристики скважины

Динамическая величина нестабильная. Отталкиваясь от условия использования источника, показатель будет постоянно изменяться. При откачке объем уменьшается

Для вычисления оптимальной глубины погружения глубинного насоса рекомендуется за основу брать динамическую характеристику. Эта величина отражает расстояние между поверхностью зеркала воды, в которую опущена водоносная труба, и поверхностью почвы. Уровень воды при этом подсчитывается с включенным оборудованием и в период с максимальным потреблением воды (как правило, это летние месяцы).

Проще вычислить оптимальную глубину, если в техническом паспорте скважины указаны еще величины статического уровня и дебита источника.

Дебит источника – это его производительность: какой объем воды она способна восполнять за единицу времени. Если мощность глубинного насоса превышает дебит скважины, последняя в конечном итоге просто высохнет.

Существует много сторонников, как придонного монтажа глубинного насоса, так и его установки в верхней части обсадной трубы. Каждый из этих видов имеет достоинства и недостатки, поэтому перед принятием решения следует внимательно с ними ознакомиться

Желательно также брать во внимание стандартные советы и рекомендации:

При покупке глубинного насоса важно анализировать и сопоставлять производительность оборудования с дебетом источника.
Прежде чем приступать к монтажу водяного агрегата, важно ознакомиться с его техническими и эксплуатационными характеристиками.
Оборудование рекомендуется не ставить на дно скважины, поскольку оно быстро забьется илом, песком и мелкими водорослями. Устройство лучше устанавливать на специальный поддон, который обезопасит от забивания трубопровода и хорошо отразится на качестве колодезной воды.
Если глубинный насос требуется устанавливать над зеркалом воды, скважину рекомендуется дополнительно оснащать датчиком «сухого хода» — поплавка, который обеспечит своевременное включение и отключение оборудования в зависимости от уровня воды в скважине или же сразу приобретать модификации, оснащенные специальными датчиками.. Правильно вычисленная глубина погружения насоса в скважине благоприятно отразится на качестве воды и эксплуатационном сроке всей системы водоснабжения

Правильно вычисленная глубина погружения насоса в скважине благоприятно отразится на качестве воды и эксплуатационном сроке всей системы водоснабжения.

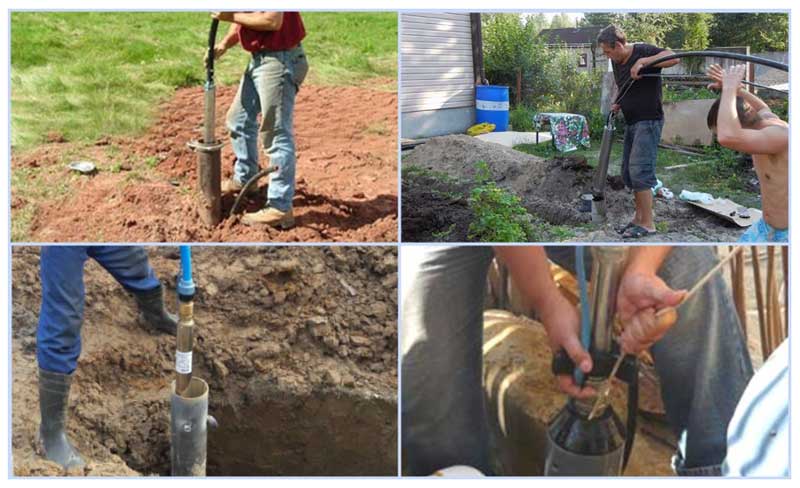

Как самостоятельно опустить насос в скважину: порядок работ

Чтобы правильно опустить устройство в скважину, необходимо выполнить следующие операции.

Подготовительные работы

Очищаем скважину от мелких частичек загрязнений и песка, прокачиваем. Внимательно осматриваем насос. Нам нужно убедиться в бесперебойной работе клапана, эффективности вращения вала и надежности всех креплений. Обязательно контролируем целостность кабеля и электрической проводки. Уточняем величину зазора между обсадной трубой и рабочей частью насоса. Если он меньше более чем на 5 мм, монтаж прибора производить нельзя.

Устанавливаем треногу или автомобильный кран, которые обычно используются при опускании насоса в скважину. Прежде чем опустить прибор, нужно его подготовить. Подготовка заключается в закреплении троса, электрического кабеля и водопроводной трубы, соединенных с насосом, в единый рукав. Это предотвратит заклинивание оборудования внутри скважины. Скрепляют элементы пластиковыми хомутами с шагом 75-130 см.

Первое крепление делаем в 20-30 см от патрубка насоса. Участки кабеля, которые соприкасаются с хомутом, лучше всего обернуть листовой резиной. При этом нужно следить, чтобы хомут надежно фиксировал резину, но не был чрезмерно затянут, иначе он может повредить изоляцию.

Удобнее всего опускать насос при помощи автомобильного крана или треноги

Спуск оборудования

Процедура проводится очень плавно и осторожно, без резких движений. Стараемся не ударять оборудование о стенки обсадной трубы

Если это невозможно, то придется еще до начала спуска прибора дополнительно защитить его корпус. В процессе опускания устройства оно может наткнуться на преграду и остановиться. В этом случае немного поднимаем насос, а затем продолжаем спуск, слегка поворачивая его в обсадной трубе по часовой стрелке.

Достигнув нужной глубины, закрепляем водопроводную трубу на адаптере. Конец стального троса запаиваем при помощи термомуфты, чтобы он не распушился. Через полтора часа после спуска оборудования в воду, проводим контрольный замер сопротивления обмотки двигателя насоса и изоляции кабеля. Если монтаж проведен правильно, показатели будут соответствовать нормативным.

Пробный запуск

Проводим пробный пуск. Используем для этого специальную автоматическую станцию, которая нивелирует негативное влияние на обмотку электродвигателя возможных перегрузок или короткого замыкания. После пуска измеряем подаваемую нагрузку, которая должна соответствовать параметрам, указанным в технической документации к прибору. Если показатели больше нормативных, задвижку на выходе скважины закрываем и выполняем добавочный отпор, доводя тем самым показатели до оптимальных значений.

Если насос уперся в препятствие, его необходимо немного поднять вверх, затем продолжить спуск, вращая оборудование по часовой стрелке

Спуск насоса в скважину – сложное и ответственное мероприятие. Оно требует большой точности, аккуратности и мастерства. Можно, конечно, внимательно прочитать инструкцию и попытаться сделать все самостоятельно, однако риск столкнуться с проблемами очень высок. Если насос застрянет в обсадной трубе, а это случается достаточно часто, извлечь его будет крайне сложно, что повлечет за собой дополнительные расходы и потерю времени. Поэтому тем, кто не имеет опыта проведения таких работ, лучше обратиться к профессионалам, которые быстро и качественно выполнят все необходимые манипуляции.

Доступность глубинных погружных насосов позволило загородным жителям приблизится к городской цивилизации. Пробурив скважину и установив насос, можно организовать простейший водопровод, который будет подавать воду в дом. При этом отпадает необходимость каждый день ходить за водой с ведрами. Правда, монтаж насоса в скважину – дело непростое. К тому же всегда присутствует вероятность, что этот агрегат по каким-либо причинам откажет в работе. И тут перед хозяином загородного дома встанет вопрос, как правильно проводится замена насоса в скважине. Чтобы разобраться во всех поставленных вопросах, разберемся с монтажом.

Замена насоса

Замена помпы – явление редкое. Обычно это происходить лишь потому, что был неправильно произведен монтаж. Или неправильно был выбран сам насос. К примеру, его номинальная глубина погружения по паспорту – 50 м, а фактически опустили его на глубину 70 м. Он просто не сможет поднять воду наверх.

Чтобы провести замену, нужно или обратиться к специалистам, которые гарантируют высокое качество конечного результат. Или попробовать эту операцию сделать своими руками. Если выбран второй вариант, то придется позвать помощников, потому что вытащить наружу помпу с трубой и питающим кабелем – задача не из простых. Весить вся система будет много, к примеру, если скважина имеет глубину 100 м, то в нее монтируется насос со всеми принадлежностями, вес которого составляет 250 кг.

В первую очередь отключается насосная установка от питания электрическим током. Затем откручивается оголовок от соединения с трубой. После чего за трос (шнур) надо тянуть прибор вверх. Подняли, очистили его, промыли и проверили, в чем суть отказа. Если это меньшая, чем необходима, мощность, или помпа сгорела, то устанавливаем новый насос и проводим монтаж, то есть, опускаем его ниже динамического уровня воды.

И еще один момент, который касается схемы подключения глубинного насоса для скважины. Это правильная эксплуатация. Особенно это касается установок, который монтируются на поверхности. Для начала закачивания воды нужно заполнить всю трубу и внутреннее устройство агрегата, где располагается крыльчатка, той же водой. Заполнение производится через специальное отверстие в корпусе насоса

Здесь важно не спешить, нужно добиться того, чтобы воздух полностью вышел из системы

Определение оптимальных глубин установки насоса

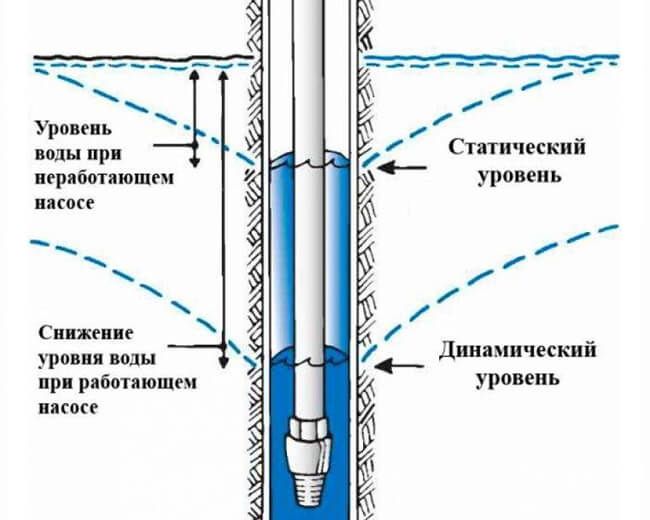

статический (расстояние от верхней точки до края водного зеркала) и динамический (высота водного зеркала при работающем насосе) уровни;
дебит (количество воды, выдаваемой за 1 час).

Все параметры можно найти в паспорте, который выдается при бурении. Если операция выполнялась квалифицированными специалистами, с этим не должно возникнуть проблем. В паспорте также будет указано, при какой производительности фиксировался динамический уровень.

Важно учесть следующие моменты:

подобрав устройство с подачей больше, чем скважина может выдать, оно может выйти из строя;
статический и динамический уровни, а также дебит могут изменяться в зависимости от сезона и в случае, когда колодец давно не эксплуатировался;
следует внимательно изучить технические характеристики, которые существенно влияют на глубину погружения насоса в скважину.

Основные правила определения уровня погружения насоса:

насос должен находиться ниже динамического уровня не менее 1 м;
оптимальная установка насоса относительно дна скважины — не менее 3 м.

Пример определения глубины погружения скважинного насоса:

Исходные данные: глубина — 25 м, динамический уровень — 15 м.
Решение: столб воды составляет 10 м (25-10). Таким образом, диапазон погружения для насоса составит от 16 (15+1) до 22 м (25-3).

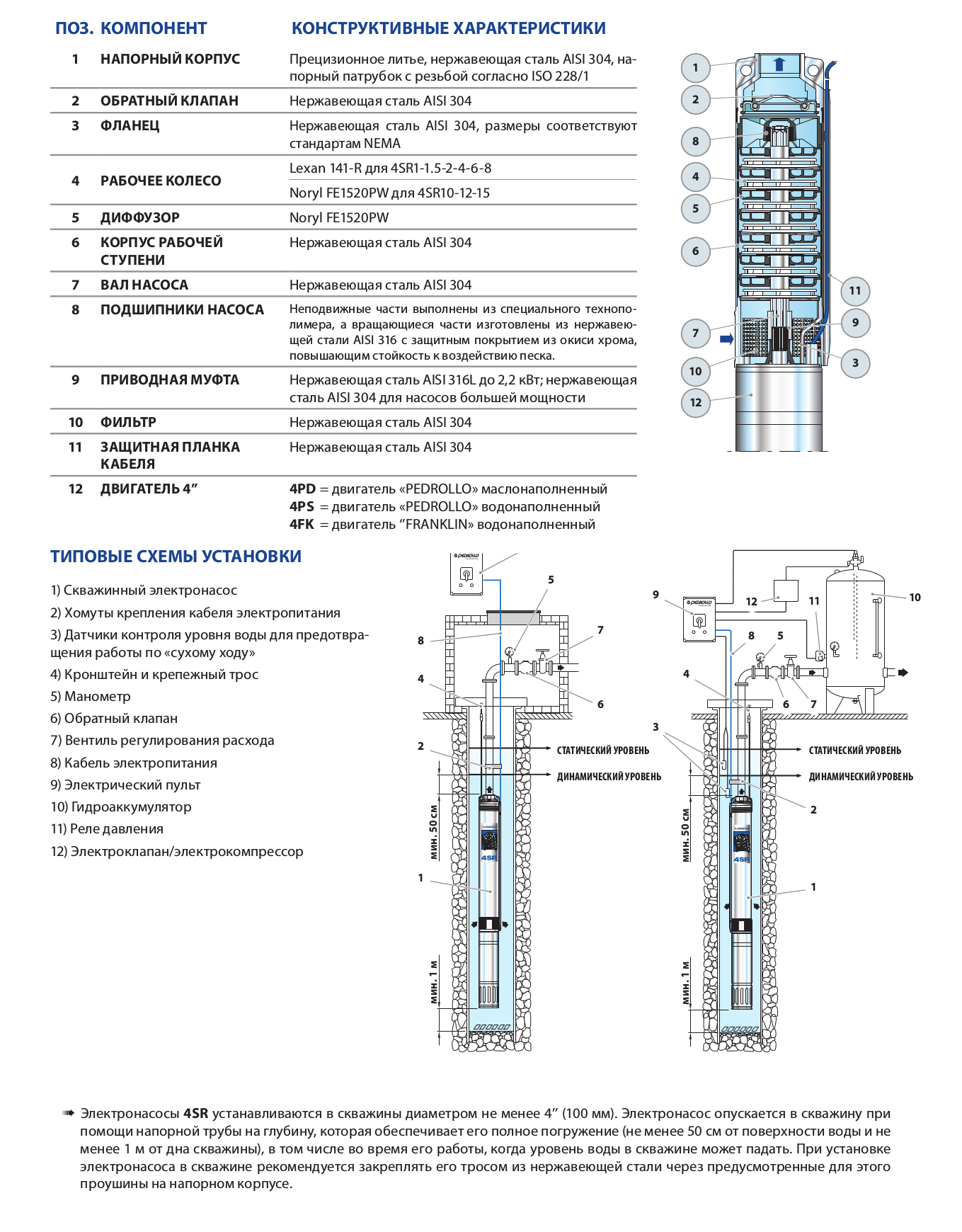

Выбор погружного насоса в соответствии с параметрами скважины

Выбирая глубинный насос обязательно учитывают ряд параметров скважины.

Глубина и уровень воды. Оптимальная глубина, с которой может поднять воду та или иная модель насоса обязательно указана в техпаспорте агрегата. Если точные параметры скважины неизвестны, в обсадную трубу опускается веревка с грузилом. Когда грузило коснется фильтра, веревку вытаскивают, и измеряют длину сухого участка – это глубина до воды, длина намокшего соответственно высота водного столба.

Схема: работа погружного насоса

Дебит скважины. Параметр определяет скорость поступления воды в скважину. По нему определяют допустимую производительность насоса, которая в разных моделях колеблется от 20 до 200 л/мин. Рассчитать дебет скважины можно только во время откачки воды. Можно произвести расчеты по формуле:
D = (V x Т – Vск)/Т, где:
V – скорость подачи насоса, м3/ч;
Т – время, затраченное на выкачку, ч;
Vск – полный объем воды в обсадной трубе. Часто этот параметр приходится рассчитывать дополнительно, вспоминая школьную геометрию и формулу объема цилиндра: hxS, где h– высота, м; а S – площадь поперечного сечения обсадной трубы (πхd2/4).

Напор – это величина определяет, сможет ли насос поднимать воду из скважины и подавать ее, сохраняя напор. Чтобы рассчитать параметр, к высоте скважины прибавляют 30 и прибавляют 10 %. Например высота скважины 35 м, значит, общая высота столба – 65 метров + 10 % = 72 м. Получается, нужна модель насоса с напором 80 м.

Мощность также немаловажный показатель насоса. От нее будет зависеть напор воды для полива

Диаметр скважины. Глубинные насосы устанавливают непосредственно в шахты скважин, поэтому диаметр их корпуса должен соответствовать габаритам обсадной трубы. При этом насос не должен входить «впритирку» иначе из-за недостаточного охлаждения он быстро перегорает. Минимально допустимые параметры указаны в техническом паспорте устройства.

Водоотведение загрязненных вод

Осуществляется погружными и насосами.
Они перекачивают сточные воды производственных предриятий, автомоек, животноводческих ферм, из бассейнов, сточных ям, подвалов, затопленных помещений, резервуаров или емкостей, от стиральных и посудомоечных машин.

Дренажные насосы

Выпускаются и применяются для перекачки как чистой воды, так и загрязненных жидкостей. Конструктивно они представляют собой одноступенчатые насосы вертикального исполнения.

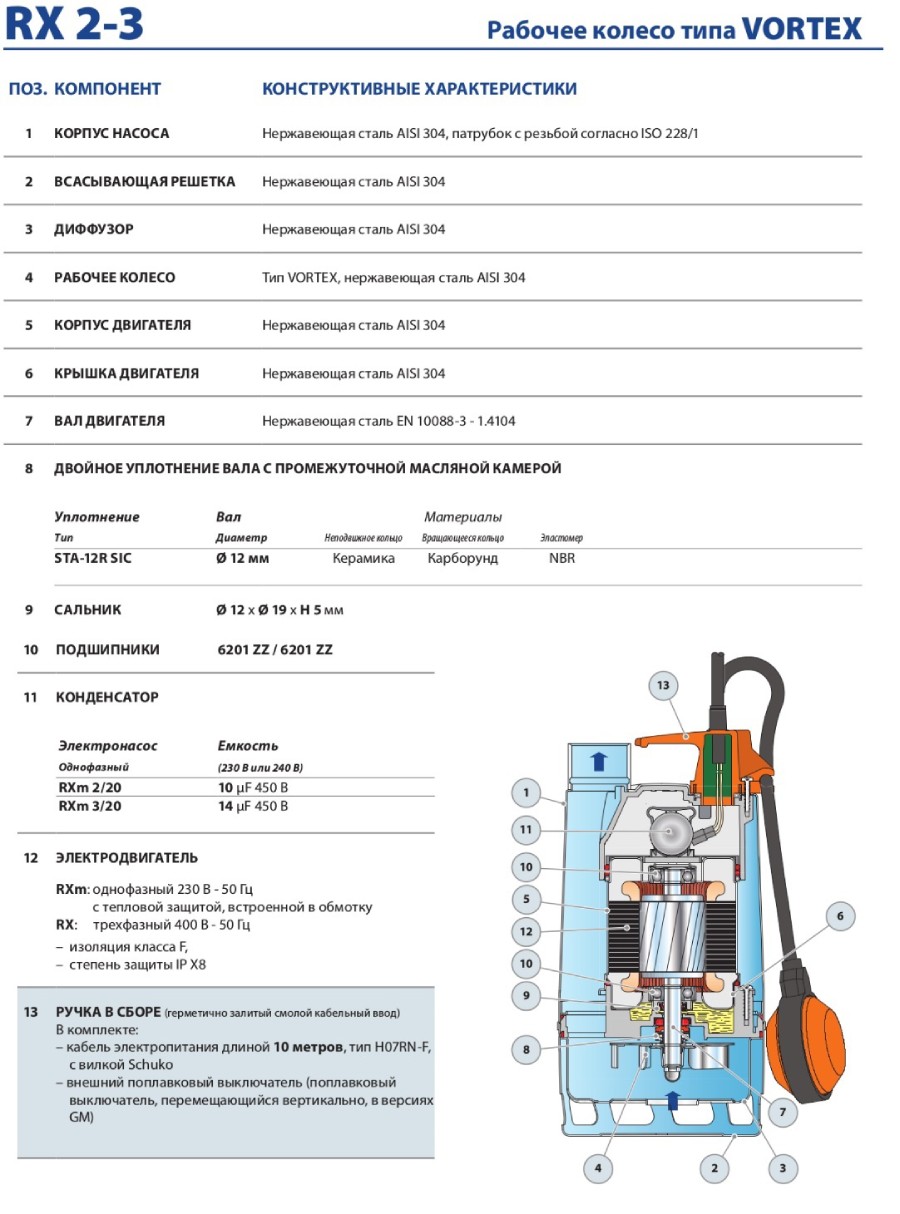

Для примера, ниже – чертёж дренажного насоса Pedrollo Vortex RX 2-3.

Их отличительной особенностью является значительная ширина проходных сечений проточной части, обусловленная размером твердых частиц в перекачиваемой жидкости. Они также относятся к группе погружных.
Требования к жидкостям, которые можно перекачивать дренажными насосами условно делятся на три группы:
– только чистая вода с малым содержанием примесей и размером частиц не более 5 мм;
– загрязнённая жидкость с содержанием до 10-35 мм;
– сильно загрязнённая жидкость с содержанием взвесей размером до 50 мм; с твердыми включениями: ил, песок и т.д.;

Для всех погружных насосов имеется ограничение на глубину погружения под зеркало откачиваемой жидкости.

В приведенных ниже рисунках эта величина условно определена в 3-5 метра.
С учетом этого ограничения есть разные способы их установки:
– на ровное и твёрдое дно водоёма. Степень осушения определяется высотой заборной решётки;

Установка дренажного насоса на дно неглубокого водоёма. Глубина погружения
не более 3 метра

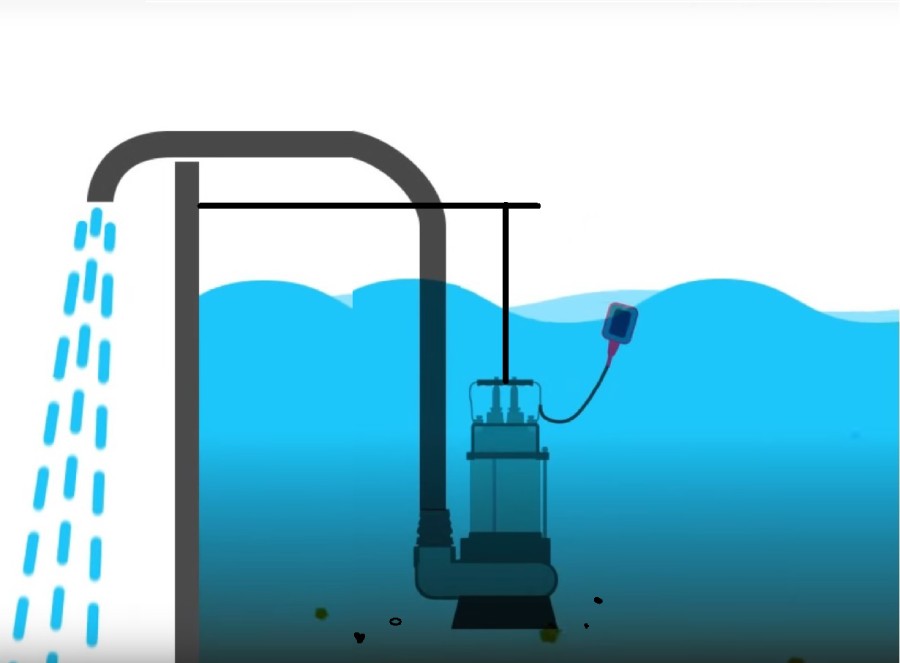

– подвес за рукоятку на определённом расстоянии от дна, когда на дне имеется ил, волокнистые включения;

Дренажный насос, подвешиваемый на фиксированном расстоянии от дна. Глубина водоёма не более 3 метров

– установка на плавучую, частично погруженную опору (плот). Сразу установить насос на дно не даёт упомянутое ограничение. Поэтому установка на плавучую опору позволяет насосу опускаться вместе с плотом по мере осушения до самого дна. Во избежание перегрева насос должен иметь охлаждающий кожух. Охлаждение осуществляется за счет перекачиваемой жидкости, протекающей между корпусом насоса и корпусом электродвигателя.

Осушение глубокого водоёма. Установка дренажного насоса
на плавучую опору – плот

Включение насоса происходит при поднятии поплавка (положение «вкл»). При уменьшении уровня воды в водоеме насос выключается автоматически, за счет наклона поплавка вниз (положение «выкл»)

Фекальные насосы

Фекальные насосы конструктивно аналогичны дренажным, но рассчитываются на более тяжелые условия работы по сравнению с ними и
в состоянии перекачивать вязкие среды с достаточно крупными твердыми включениями.
Они также могут снабжаться измельчителями для возможности работы с сильно загрязненными жидкостями.

Фекальный насос, установленный на дно

Оптимальный способ определения глубины установки насоса

Наиболее точно и правильно устанавливается насосное оборудование исходя из имеющихся характеристик скважины, точнее, беря во внимание динамический водный уровень. Этот показатель всегда указан в паспорте водоносного сооружения

Однако следует обратить внимание на сопутствующие данные

В документе, кроме минимального уровня воды во время эксплуатации, указано, при какой производительности насоса он фиксировался. Если хотите воспользоваться данными о динамическом уровне, учитывайте, что более производительное выкачивающее устройство при этом устанавливать нельзя. Если же насос уже куплен и он мощнее положенного, нужно будет его устанавливать глубже расчетного уровня

Однако следует обратить внимание на сопутствующие данные. В документе, кроме минимального уровня воды во время эксплуатации, указано, при какой производительности насоса он фиксировался. Если хотите воспользоваться данными о динамическом уровне, учитывайте, что более производительное выкачивающее устройство при этом устанавливать нельзя

Если же насос уже куплен и он мощнее положенного, нужно будет его устанавливать глубже расчетного уровня

Если хотите воспользоваться данными о динамическом уровне, учитывайте, что более производительное выкачивающее устройство при этом устанавливать нельзя. Если же насос уже куплен и он мощнее положенного, нужно будет его устанавливать глубже расчетного уровня.

Теперь о том, как определить глубину установки оборудования в скважине. Правила погружения насоса говорят о следующем:

устройство должно находиться ниже динамического уровня не менее 1 метра (больше можно);
оптимальная установка насоса относительно дна колодца, — не менее 3 м.

То есть, выкачивающее воду устройство, следует располагать в оговоренном промежутке. Практически рассчитать, на какую глубину нужно опускать всасывающее оборудование относительно устья скважины можно так.

Общая глубина колодца (от оголовка до дна), — 21 м. Динамический уровень (расстояние от устья до водяного зеркала в момент водозабора), — 14 м. Значит столб воды во время активной эксплуатации скважины составляет 21-14=7 м. Выше упоминалось, что сверху насоса должно быть не менее метра воды, а приближать ко дну менее 3 м не рекомендуется. Остается промежуток 7-(3+1)=4 м, в котором оптимально располагается оборудование. То есть, если брать конкретный случай, нужно опустить выкачивающее устройство на тросе, длиной 15-18 метров.

Вопрос, оказывается, актуальный: попытки монтажа насоса как можно ближе ко дну скважины предпринимают в тех случаях, когда после откачки определенного объема воды высоты водяного столба становится недостаточно, чтобы не срабатывал клапан холостого хода. По рекомендациям производителей насосного оборудования для , минимальное расстояние от нижней точки насоса до дна обсадной трубы не может быть меньше 80 см. Но при малом дебите скважины уровень воды в ней может критически снизиться, и становится понятно желание опустить насос ниже.

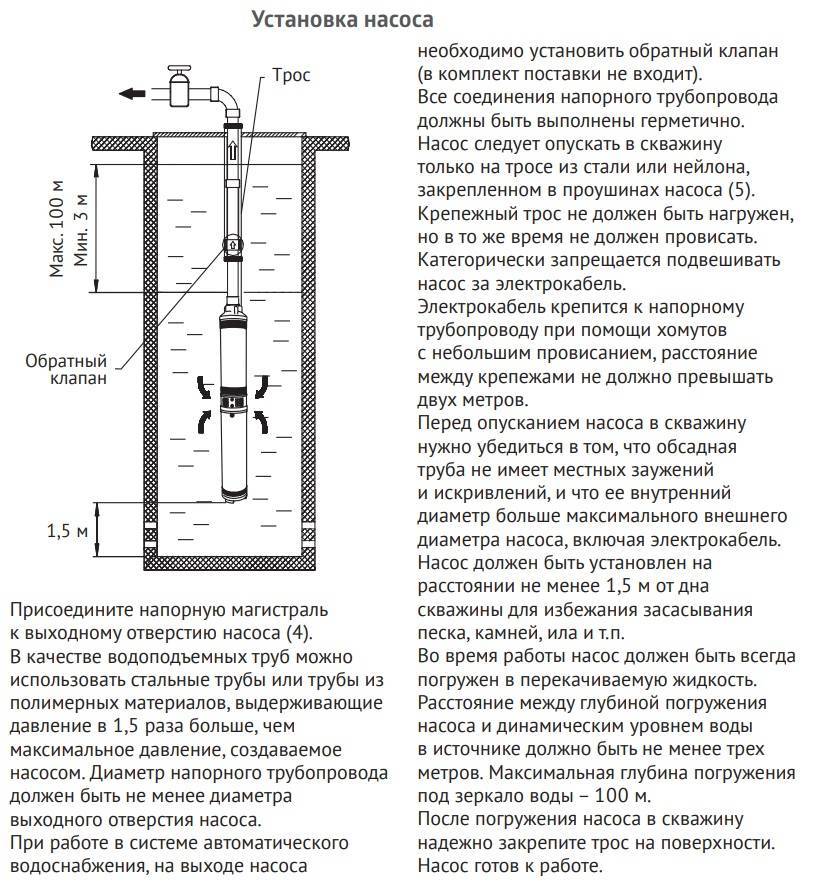

Последовательность установки скважинного насоса

Итак, все необходимые материалы и сам насос подготовлены, можно переходить к монтажу погружного насоса в скважину.

В первую очередь подготавливается сам насосный агрегат. Его надо уложить на чистую поверхность, это может быть полиэтиленовая пленка, разложенная на земле.
Теперь надо установить на него переходник в виде муфты. По сути, это ниппель, в котором с одной стороны резьба М32 внешняя, с другой М32 внутренняя. Так вот внешней резьбой ниппель прикручивается к патрубку насоса, а внешней к муфте, которая впоследствии будет соединена с пластиковой трубой, ведущей от насоса вверх из скважины.
Теперь надо размотать бухту, в которую смотана пластиковая труба. Обычно для скважин используются трубы ПНД. Отрезок в 4 м должен быть прямым, именно его и надо будет подсоединять к насосу. Таком образом, будет легче опускать агрегат в ствол скважины.
Производится соединение трубы и насоса через муфту.
Тут же разматывается и кабель для насоса скважины.
Теперь через отверстия оголовка надо протянуть и кабель, и трубу.
После чего укладывается вдоль раскладки и трос для погружного насоса

Его свободный конец протягивается через проушины оголовка и затягивается петлей
Обратите внимание, что свободный участок надо вытянуть на один метр и проложить его к основной трассе, к которой свободный конец закрепляется двумя зажимами. То же самое производится и с креплением троса к насосу.
После чего необходимо трос с кабелем соединить между собой пластиковыми хомутами
Можно использовать изоленту

Расстояние между крепежами – 1-1,5 м. При этом нет необходимости вытягивать кабель в струнку вдоль троса, он должен быть в свободном положении. Специалисты не рекомендуют соединять кабель и водопроводную трубу, были случаи, когда электропроводник просто заматывался вокруг насосной установки, когда ее поднимали наверх. Что усложняло сам подъем.
Все готово, можно опускать насос в скважину. Делать это надо очень аккуратно

Здесь важно, чтобы трос для насоса скважины, питающий кабель и труба проходили в ствол сооружения одновременно. Поэтому этой операцией занимаются сразу два человека: один вталкивает все элементы внутрь шахты, другой равняет их на поверхности, чтобы они не запутались.. Сборный узел у оголовка

Сборный узел у оголовка

Иногда случается так, что насос на каком-то участке дальше вниз не проходит. Волноваться нет причин, просто надо сам агрегат повращать вокруг своей оси. Если это не помогло, то надо его немного поднять (метров на 1-1,5) и снова попробовать опустить. Обычно это помогает.

И самый последний этап монтажного процесса – это установка оголовка. При этом после установки надо трубу или шланг для насоса погружного вдавить внутрь ствола. Таким образом, можно убедиться, что скважинный насос не весит на трубе, потому что он должен висеть на тросе.

Итак, подключение скважинного насоса к водопроводной трубе произведено, остается подключить его к сети переменного тока. Схема подключения водяного насоса точно такая же, как и у других электрических приборов. Если он работает от сети в 220 вольт, то для этого надо будет провести отдельную линию от распределительного щитка, в который дополнительно устанавливается автоматический выключатель и УЗО

Обратите внимание, линия должна быть отдельной. При этом ее прокладывают по месту прокладки трубопровода. Если для откачки воды из скважины используется маломощный агрегат, то для него подойдет обычная розетка

Если для откачки воды из скважины используется маломощный агрегат, то для него подойдет обычная розетка.

Сложнее с трехфазными двигателями, которые устанавливаются на мощных насосных агрегатах. Подключение такого насоса в скважине связано с тремя фазами, которые не всегда проводятся в дом. Поэтому на сам насос от столба надо будет проводить новую линию с установкой на ней счетчика и всех защитных устройств. Но перед тем как подключить водяной насос по этой схеме, необходимо получить разрешение от электроснабжающей организации. Кстати, сюда надо будет устанавливать и трехфазный счетчик, и трехфазный автомат.

Схема подключения

Проверка работы насоса

Еще до того, как насос надо опускать в шахту, его необходимо проверить. То есть, работает ли он вообще, и правильно ли вращается его крыльчатка, в ту ли сторону. Поэтому на земле производится его пуск на мгновение, которое покажет, все ли правильно работает.

Перед тем как проверить водяной насос под нагрузкой, надо обязательно проверить всего его соединения.

Допустимые границы глубины монтажа скважинного насоса

устройство не должно соприкасаться с дном гидротехнического сооружения;
прибор должен быть погружен не менее чем на 1 метр под водное зеркало.

Почему вообще есть ограничение по глубине относительно водного зеркала? Это связано с особенностями работы устройства. Во-первых, нужно обеспечить условия, при которых невозможна работа на «сухом ходу». Во-вторых, охлаждение электродвигателя осуществляется за счет рабочей среды. Воды должно быть достаточно, чтобы устройство не перегревалось, иначе могут возникнуть сложности с перекачиванием жидкости.

Ограничение по размещению над дном существует потому, что взвешенных твердых частиц больше всего в придонном водяном слое. Это касается всех гидротехнических сооружений, но особенно актуально для песчаных скважин. В воде находятся частицы грунта, песок, ил. Если опустить насос слишком низко, он будет качать грязную воду, непригодную для питья и бытовых нужд. Попадая в механизм насоса, песчинки могут повредить его и вывести из строя. Поэтому желательно располагать устройство в 2-6 м от дна.

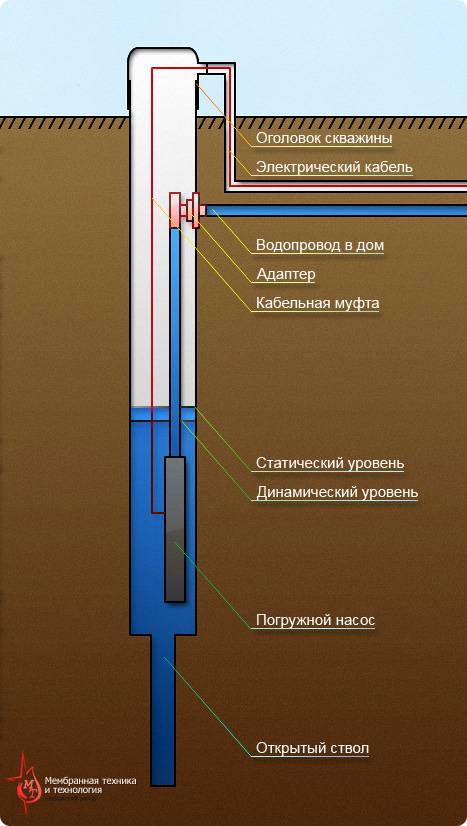

Схема установки насоса в скважину

Пределы глубин размещения электронасоса

Для вычисления предела глубины размещения электрического насоса требуется знать и учитывать статические и динамические показатели воды в источнике. Статический уровень – это интервал между водоносным горизонтом и поверхностью почвы в состоянии полного покоя (для проведения замеров рекомендуется минимум 6 часов не проводить водозабор), в техническом паспорте на артезианскую скважину величина обязательно должна быть указана.

Динамический уровень вычисляют при включенном водяном насосе. Величина равна интервалу между зеркалом воды и поверхностью почвы. Фиксируется динамический уровень в точке равновесия откачиваемого и вновь прибываемого потока.

Погружной (глубинный) насос должен располагаться ниже порога динамической величины не менее чем на 1 – 3 метра. Это основное условие, которое требуется соблюдать, в противном случае может произойти подтопление электронасоса, что станет причиной серьезной поломки.

Если оборудование устанавливают в скважине на песке, нужно убедиться, что система оснащена очистительными фильтрами. Монтируют насос на высоте не менее 0,5 метра от дна. Повышенная концентрация песка, ила и прочих твердых примесей может забить детали электронасоса и вывести его из строя

При таком монтаже важно регулярно обслуживать систему и проводить профилактическое очищение
