Предварительная подготовка
Основание пола должно быть ровное и сухое.
Необходимый инструмент и оборудование: отвертка, рулетка, маркер, нож, электрическое измерительное оборудование и обжимной инструмент (плоскогубцы).
- 2.1. Определите место расположения терморегулятора.
Терморегулятор желательно размещать вблизи источника питания (220 В) со свободным доступом. На функционирование термостата не должны влиять прямые потоки теплого воздуха от других источников тепла, солнечные лучи, сквозняки из дверей и окон.
2.2. Определите конфигурацию зоны обогрева.
2.3. Составьте схему расположения греющих полос.
Монтаж теплого пола удобнее начинать от терморегулятора (для наименьшего количества проводов).
2.4. Нарисуйте электрическую схему и рассчитайте максимальный потребляемый ток теплого пола.
Пример, для площади обогрева 10 квадратных метров при использовании пленки удельной мощностью Р уд. = 220 Вт/м² суммарная мощность системы составит Р сум. = 2200 Вт, а ток соответственно I макс. = Р сум. / U = 2200 Вт / 220 В = 10 Ампер.
Нужно убедиться, что для выбранного терморегулятора максимальная нагрузка допускается более 2,2 кВт или 10 А (желательно на 20% больше).
Если суммарная мощность системы отопления превышает допустимую для одного термостата, то необходима установка дополнительного терморегулятора.
Порядок при укладке материалов должен строго соответствовать порядку указанному на рисунке!
Процесс монтажа
На этапе подготовки устанавливают терморегулятор для электрического теплого пола. В процессе подготовки основания уже было создано соответствующее углубление в стене под термостат, а также проложена штроба для его провода.
Термодатчик помещают между нагревательными линиями кабелями строго на одинаковом расстоянии
Терморегулятор
Установка терморегулятора
Нагревательный кабель
Укладывая материал, следует начинать с места подключения силовых проводов к терморегулятору. На теплоизоляцию монтируют стальную монтажную ленту (для фиксации используются дюбели либо саморезы), а укладка кабеля проводится поверх нее с заранее рассчитанным шагом. Для фиксации используются монтажный скотч.
При отсутствии дефектов заливается стяжка. Использование такого раствора, рассчитанного под теплые полы, позволит приступить к финишной отделке уже через 3 дня, однако подключения электрического теплого пола на данном этапе еще не разрешается: полная схватка и просушка стяжки занимает до 30 дней.
Укладка греющего электрического кабеля
Элемент крепления кабеля
Нагревательные маты
Во избежание перегрева системы предварительную теплоизоляцию не проводят
Такой материал дополнен клейкой лентой, которая значительно упрощает процесс монтажа. Никаких дополнительных фиксаторов в этом случае не требуется. Когда нагревательный мат будет плотно прилегать к основанию, его покрывают плиточным клеем
Установка нагревательных матов
Нагревательная пленка
Нагревательную пленку монтируют по типу электрических матов, но имеются некоторые отличия:
- подготовленную рабочую поверхность застилаю теплоизолирующей подложкой, дополненной фольгированной пленкой;
- нагревательные элементы раскладывают по полу, но разрезать пленку разрешается полностью в предусмотренных местах. Места среза изолируются, а к другой стороне материала подключают силовые провода. Соединение отдельных листов осуществляется параллельно;
- после фиксации всех составных элементов, система подключается к сети и проверяется ее работоспособность. Никакая дополнительная стяжка не проводится.
Укладка нагревательной пленки
Соединение полос инфракрасных пленок – самая сложная часть установки

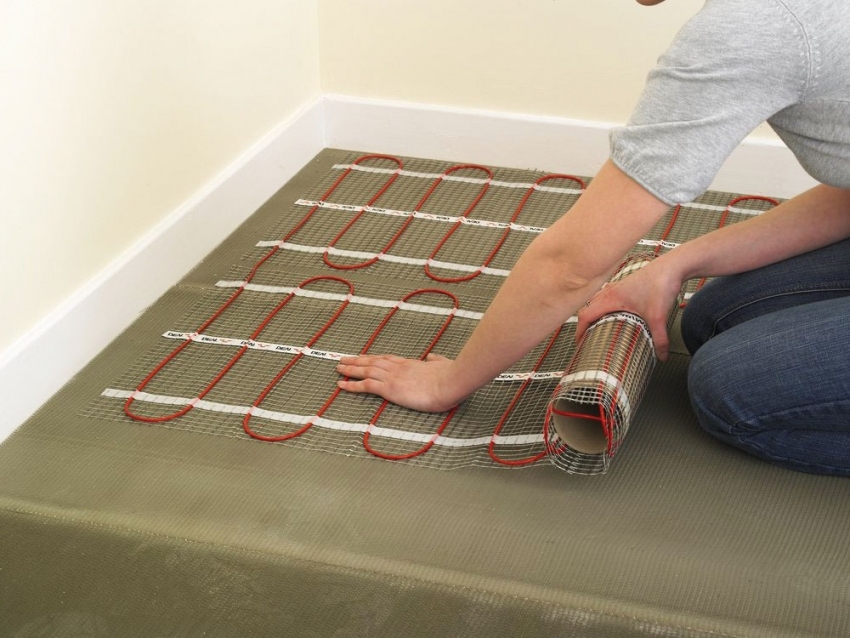

Укладывание матов
Монтаж нагревательных матов происходит по всей поверхности пола. В процессе установки часто возникает необходимость разрезать полотно. Это нужно делать максимально аккуратно, чтобы не повредить кабель. Также при развороте полотна или во время обхода любых препятствий необходимо обеспечить расстояние между витками не меньше 5-6 см.
Схема монтажа нагревательных матов
После укладывания матов происходит их финишное закрепление. Это можно сделать при помощи клейкой ленты. Некоторые производители нагревательных матов выпускают их с самоклеящейся поверхностью. В данном случае, чтобы прикрепить конструкцию достаточно снять защитное покрытие и зафиксировать на полу.
Только после этого наверх укладывают слой из плиточного клея. Его толщина должна составлять не больше 2-3 см. После высыхания клея переходят к укладке плитки.
Как организовать подогрев пола греющими кабелями
Общий план монтажа следующий:
- Укладка теплоизоляционного материала на ровную чистую поверхность. Для этого используется теплоизоляция с металлизированным покрытием.
- Монтаж крепежных элементов (металлической сетки с маленькими ячейками или монтажной ленты).
- Укладка кабеля. В качестве схемы используется разработанный план расположения витков и линий. Также обязательно проводят коммутацию концов с терморегулятором.
- Установка и подключение на терморегулятор датчика температуры.
- Укладка бетонного раствора. Толщина слоя ― не менее 3 мм.
- Обустройство финишного покрытия. Это можно делать только на полностью высохшую стяжку спустя 28 дней.
Подогреваемый пол может иметь толщину более 50 мм, на что влияет высота теплоизоляционной подложки. Сверху стяжка может оформляться керамической плиткой, керамогранитом, ламинатом, линолеумом, паркетом. При заливке стяжки или укладке плитки необходимо применять специальные смеси для теплых полов. Для них характерна высокая эластичность, благодаря чему раствор не покрывается трещинами из-за температурного расширения. Что касается стоимости, то меньше всего придется выложить за резистивные кабели для электрического теплого пола. Саморегулирующиеся изделия на порядок дороже.
Особенности устройства электрического теплого пола под плитку
Некогда купить электрический теплый под плитку могли себе позволить исключительно состоятельные люди. Но сегодня эта технология стала доступной практически для каждого, в особенности учитывая тот факт, что ее установка способна обеспечить экономию до 35% затрачиваемых ресурсов. Такой высокий показатель стал доступен, в первую очередь, благодаря возможности установки терморегулятора.
В качестве примера, можно рассмотреть вариант обустройства теплого пола в ванной комнате с использованием нагревательного мата. Имея площадь 0,65 м², он потребляет не больше электроэнергии, чем обычная лампочка. При этом полутораметровый мат потребует немногим больше (как 3 лампочки). Если же сравнивать с бытовыми приборами маты побольше, то трехметровый соизмерим с компьютером, а шестиметровый с холодильником.
В случае выбора электрического теплого пола для отопления, стоит проверить качество проводки в квартире
Цена теплого электрического пола под плитку зависит от того, насколько качественный и надежный вариант был выбран, а также от того, сколько токопроводящих жил расположено в греющем кабеле. Существует два варианта: одножильный и двухжильный. Причем, первый вариант можно использовать только в нежилых помещениях, поскольку он выделяет большое количество электромагнитных волн. А вот во втором случае два токопроводящих элемента способны компенсировать поля друг друга.
Монтаж труб и заливка стяжки
Заливочная цемент-песчаная смесь с различными добавками используется в комплексе с арматурной системой.
После установки всех контуров проводится пневматическое тестирование на герметичность при помощи компрессора и опрессовки, а затем выполняется заливка стяжки.
От того, насколько качественно будет подготовлено основание под монтаж, напрямую зависит надежность, а также безопасность эксплуатации и долговечность обустраиваемой системы «тёплый пол».
Важно помнить, что первоначальный прогрев часто затягивается на несколько дней, а затем смонтированная система становится способной поддерживать необходимый температурный режим. Водяная система «теплый пол» несколько дороже в обустройстве, чем электрическая конструкция отопления, но ощутимо дешевле в процессе эксплуатации, поэтому пользуются неизменной популярностью
Особенности различных систем подогрева
Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.
При выборе системы обогрева пола нужно учитывать множество факторов
Электрический теплый пол под плитку
В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.
Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.
Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.
Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.
В связи с этим монтаж инфракрасного обогрева имеет свои особенности.
Монтаж инфракрасного пола под плитку
Водяной подогрев под плитку
Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.
Водяной теплый пол чаще всего монтируется под плитку
Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.
Применение в помещениях
Дополнительный обогрев с применением термоматов используют в ванных комнатах, санузлах, на кухнях, в бассейнах и других помещениях с холодными полами.
Такие отопительные системы обладают рядом преимуществ:
- благодаря тому, что нагревательный кабель не контактирует с атмосферой, они не сушат воздух в помещении;
- за счет надежной изоляции электрические теплые полы можно применять в помещениях с любой влажностью;
- благодаря тому, что нагревательные элементы спрятаны в пол, увеличивается полезная площадь комнаты.
Помимо термоматов часто применяются электрические кабели. Они хорошо подходят в тех случаях, когда теплый пол должен выполнять роль основной отопительной системы — к примеру, в загородном доме. Главное в такой ситуации — выбрать достаточно мощный термокабель, который обеспечит хороший прогрев помещения.
Теплый пол на основе термоматов — это эффективная и долговечная система, которая хорошо подойдет для дополнительного обогрева помещения. Она обеспечит комфорт и защитит ноги от переохлаждения. Термоматы достаточно просты в монтаже, и с их укладкой и подключением к электросети можно справиться своими силами.
Подготовка поверхности
Технология укладки теплого пола предусматривает тщательную подготовку поверхности перед тем, как положить нагревающие элементы. Нагревательные маты или кабель можно укладывать только на чистый и выровненный пол без выступов и трещин. Возможно применение грунтовки, бетонной стяжки или наливного пола.
Теплоизоляция поверхности
Для минимизации тепловых потерь и достижения эффективного обогрева помещения при подготовке применяется теплоизоляционный слой. В зависимости от необходимой толщины утеплителя используются следующие материалы:
- пенопласт;
- пенополистирол;
- фольгированный пенофол.
На балконах, лоджиях, над неотапливаемыми помещениями или подвалами используют толстые изоляционные материалы до 100 мм (типа пенопласта и пенополистирола). Для тонкого слоя изоляции применяют фольгированный пенофол (отражающая поверхность фольги должна быть направлена наверх). Все соединения и швы герметически фиксируются фольгированным скотчем. Пол с подогревом под плитку в ванную комнату дополнительно обустраивается слоем гидроизоляции.
Укладывание кабеля
Монтаж одножильного или двужильного кабеля производится с учетом следующих правил:
Схемы подключения одножильного и двужильного кабеля для теплого пола
- от стен нужно отступить не меньше 5 см;
- от отопительных приборов до первого элемента теплого пола минимальное расстояние составляет около 10 см;
- кабели не укладывают на участке, где будет размещаться мебель или какие-то электроприборы.
Раскладка нагревательных элементов происходит по типу «змейки»
При этом важно обеспечить расстояние между витками не меньше 8 см. Во время монтажа кабеля нужно следить, чтобы он не натягивался, не перегибался, а все переходы был максимально плавными. Нагревательные элементы фиксируются в определенном положении при помощи клейкой ленты
Нагревательные элементы фиксируются в определенном положении при помощи клейкой ленты.
Конструкция одножильного и двухжильного нагревательных кабелей
После установки кабеля происходит заливка цементно-песчаной стяжки. Ее толщина должна составлять не меньше 3 см, а при использовании теплоизоляционных плит – от 5 см. Когда стяжка достаточно затвердеет, производят укладку плиточного покрытия.
Типы утеплителей для теплого пола
В общей системе утеплитель для теплого пола выполняет несколько функций. Он не допускает лишних теплопотерь, обеспечивает равномерное распределение тепла. Кроме того, любой материал становится дополнительным шумобарьером.
При просмотре вариантов важно учитывать ключевые особенности теплоизоляции полов с подогревом:
- низкий коэффициент теплопроводности;
- сопротивляемость динамическим и статическим нагрузкам, которые будут возникать в процессе эксплуатации;
- стабильность формы;
- длительный срок эксплуатации.
Кроме того, теплоизоляция для теплого пола должна быть огнестойкая и безопасная.
Производители предлагают широкий ассортимент утеплителей, которые отличаются структурой, толщиной и характеристиками. При выборе следует учитывать особенности помещения, где обустраивается система теплого пола, возможное увеличение высоты конструкции, характеристики теплоизоляции.
Популярные материалы
Пенополистирол. Вспененный полимерный материал. Он отличается хорошими теплотехническими показателями, небольшим весом и демократичной ценой. Плиты не гниют и не пропускают влагу. Недостатком пенополистирола можно считать сравнительно небольшие звукоизоляционные показатели.
Ведущие производители предлагают специальный утеплитель под теплый пол с бобышками. Благодаря специальным выступам укладка труб водяного пола не представляет особого труда. Материал отличается повышенными прочностными показателями, имеет защиту от конденсата. Также в продаже имеются фольгированные маты.
Фольгированная минеральная вата. Утеплитель под водяной теплый пол предлагается в виде рулонов или плотных плит. Он изготавливается из природного сырья и относится к классу негорючих материалов. Особой популярностью пользуются базальтовые маты, которые отличаются высокой стабильностью формы. При работе с ними выделяется минимальное количество вредной для организма пыли. Главным недостатком минераловатных утеплителей считается повышенная чувствительность к влаге. При намокании они теряют свои изоляционные свойства. Наличие фольгированного слоя снижает эту вероятность.
Натуральная пробка. Теплоизоляцию для водяного теплого пола изготавливают из коры пробкового дерева. Методом прессования получают тонкий рулонный материал толщиной 3-4 см и плотные маты. Утеплитель характеризуется:
- безопасностью – утеплитель экологичен и гипоаллергенен;
- хорошими показателями тепло- и звукоизоляции;
- устойчивостью к процессам гниения и разрушения грызунами;
- стабильностью геометрии;
- водонепроницаемостью.
Практически единственный недостаток натуральной пробки – высокая стоимость.
Пенофол. Этот вид теплоизоляции для теплого водяного пола изготавливается на основе вспененного полиэтилена. Слой полимера покрывается с одной (тип А) или двух (тип В) сторон алюминиевой фольгой. Также предлагается самоклеящаяся модификация (С). Если планируется заливка бетонной стяжки, то в системе теплого пола следует использовать разновидность ALP – фольгированный слой ламинирован покрытием из полиэтилена.
Имеющийся в структуре воздух препятствует потерям тепла, а металлическая поверхность способствует его отражению в помещение. Общая толщина утеплителя не превышает 10 мм. Компактные рулоны легко транспортировать и укладывать.
Металлизированная лавсановая пленка. Негорючий утеплитель для пола, который отличается идеальными отражающими показателями. Материал инертен к агрессивным химическим веществам и микроорганизмам.
Гидроизоляционные показатели гарантируют защиту системы от проникновения влаги из подвального помещения или грунта. Пленка отличается упругостью, имеет достаточную прочность к деформации, переносит высокие нагрузки.
Металлизированный слой часто дополняется вспененным полиэтиленом толщиной от 2 до 10 мм. Это улучшает теплоизоляционные показатели, но снижает класс горючести материала. Лавсановая пленка выдерживает без разрушения и деформации температуры до +90 °С. Это позволяет укладывать трубы непосредственно на нее.
Основные характеристики утеплителей приведены в таблице:
| Утеплитель Показатели | Пенополистирол | Минвата фольгиров | Пробка | Пенофол | Лавсановая пленка |
|---|---|---|---|---|---|
| Теплопроводность, Вт/м·К | 0,0336-0,035 | 0,035-0,045 | 0,036-0,042 | 0,037 — 0,052 | 0,031-0,037 |
| Влагопоглощение % | 0,2-0,4 | 0,1-0,2 | 1 | 0,35-0,7 | 0,1-0,2 |
| Паропроницаемость, мг/м·ч·Па | 0.05 | 0,49-0,60 | 0,2-0,6 | 0.001 | 0.001 |
| Горючесть, класс | Г1-Г4 | НГ | Г1 | Г1 | Г1 |
| Срок службы, лет | 50-100 | более 50 лет | 20-25 | ||
| Диапазон рабочих температур, °С | -50 – +85 | от -200 до +700 | от -200 до +130 | от -40 до +95 | -60 — +100 |
| Коэффициент звукопоглощения, % | 85-90 | 52 | |||
| Шумопоглощение, дБ | 23-28 | 10-12 для черной, 16-20 для белой | 20-32 | ||
Почему необходим специальный плиточный клей для теплого пола и как его выбрать
Особенность плитки в качестве напольного покрытия – высокая теплопроводность. Это значит, что покрытие быстро отдает тепло, а само всегда будет оставаться холодным. Это качество играет важную роль при облицовке каминов, печей и прочих обогревательных предметов, поскольку все тепло отдается в комнату, а поверхность сильно не нагревается, соответственно, снижается риск обжечься. Но когда речь идет о напольном покрытии, то эта особенность превращается в недостаток, поскольку ходить по холодной плитке совсем неприятно.
Укладка плитки на плиточный клей
Именно поэтому под плиточным покрытием чаще всего устанавливают системы обогрева – теплый пол с разными нагревательными элементами:
Стяжка кабельного электрического теплого пола в разрезе

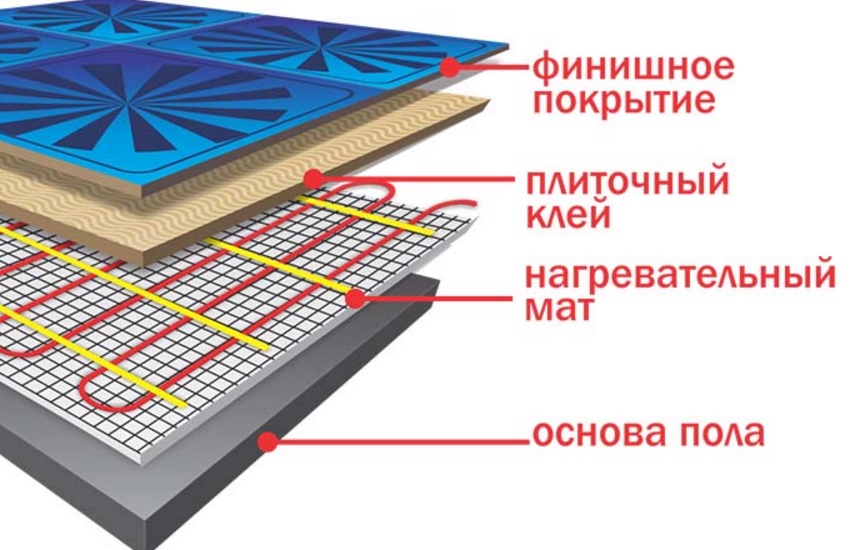

Схема укладки слоев для электрического теплого пола под плитку
Укладка водяного теплого пола под плитку
Когда вопрос теплопроводности решен, возникает следующая проблема – раствор для укладки плитки. Дело в том, что традиционная цементная смесь имеет другое линейное расширение, чем у керамогранита, поэтому часто можно наблюдать трещины на плитке, ее отслаивание, отпадение и прочие неприятные вещи. Чтобы решить эту проблему, производители стали добавлять в традиционные смеси специальные компоненты – пластификаторы, которые упрочняют клей и приводят его линейное расширение к плиточному показателю.
Обзор лучших марок клея для плитки
Для того, чтобы определить качественный ли клей для теплого пола, нужно обратить внимание на его основные характеристики:
Таблица расхода клея для плитки
- во-первых, жаростойкость — состав должен выдерживать нагрев до 100 о С;
- во-вторых, количество циклов смены температур (оптимальным считается – 100–150);
- в-третьих, для какого вида плитки клей предназначен (в основном на пол укладывают керамогранит);
- в-четвертых, для какого типа основания (стяжки пола) предназначен состав.
Исходя из таких требований, можно выделить плиточный клей для теплого пола следующих марок:
Виды плиточного клея для теплых полов
Характеристики плиточного клея Юнис
Плиточный клей Юнис Гранит
Плиточный клей Unis плюс
Клей Unis Белфикс
Универсальным и наиболее востребованным является клей для теплого пола Юнис Плюс. Он предназначен для всех видов плитки, керамогранита, камня и прочих натуральных или искусственных материалов. Технические характеристики:
допустимая нагрузка – 100 кг/м 2 ;
Характеристика плиточного клея Юнис Плюс
Одна из популярных марок сухих строительных смесей. Для керамогранита подходят следующие составы:
Плиточный клей Ceresit
- Ceresit СМ14 Extra;
- Ceresit СМ16 Flex;
- Ceresit СМ17;
- Ceresit СМ.
Оптимальным в соотношении цена/качество считается Ceresit СМ14 Extra – это универсальная смесь, подходит для всех видов плитки и керамогранита, может укладываться на цементные и бетонные стяжки.
Однако производитель ограничивает размер плитки до 45*45 см, для больших квадратов, следует использовать Ceresit СМ117.
Технические характеристики Ceresit СМ14 Extra:
Условия использования Церезит СМ 14
Плиточный клей для любых оснований Bergauf
Самым распространенным, универсальным составом является Bergauf Keramik Pro. Он предназначен для плитки из керамогранита, размером не более 900 см 2 , отличается высокой эластичностью, морозостойкостью, влагостойкостью, а также отсутствием сползания плитки после укладки. Характеристики:
Особенности Keramik Pro
- нагрузка – до 100 кг/м 2 ;
- сцепление с основанием – 0,5 МПа;
- температура для осуществления работ – от +5 до +25 о С;
- морозостойкость – более 100 циклов;
- оптимальная толщина слоя – до 10 мм;
Затирка межплиточных швов Bergauf
Технология укладки плитки на теплый пол
По строительным нормам степень перепада или уклона основания для укладки плитки не должна превышать 2 мм на каждые 2 м стяжки. Если используются самовыравнивающие смеси, то перепада и вовсе можно избежать.
Процесс укладки плитки на теплый пол:
Процесс укладки плитки на теплый пол
Подготовка поверхности: уборка мусора, посторонних предметов.
Для лучшей адгезии можно использовать грунтовку, особенно, если в качестве основания – бетон. Грунтовка сохнет 4 часа.
Приготовление раствора. Согласно инструкции: добавляется вода и тщательно перемешивается
Затем дать раствору настояться (до 5 минут, чтобы завершились все химические реакции) и снова перемешать.
Обратите внимание, на упаковке будет указана «жизнеспособность» раствора, обычно это 3 часа;
Монтаж электрического теплого пола под керамическую плитку
На всем протяжении кладки плитки нужно контролировать горизонтальность покрытия с помощью строительного уровня, а чтобы были идеальные швы – использовать калибровочные крестики.
Как произвести монтаж кабельного мата
В состав электрических систем теплого пола входит три составляющих:
- греющий элемент;
- терморегулятор;
датчик температуры.
Укладка матов производится на ровное основание. Причем в данном случае маты могут укладываться непосредственно на старую кафельную плитку. Если же в качестве основания выступает черновой пол, на него необходимо уложить теплоизоляцию, к примеру, листы пенополистирола, и демпферную ленту по периметру. Это позволит использовать систему более рационально, не тратя энергию на обогрев нижнего бетонного перекрытия.
Кабельные маты нельзя укладывать под мебель, если она стоит не на ножках, а также под бытовую технику, так как при нагревании тепло не сможет подняться вверх и вернется к кабелю, что приведет к перегреву системы и выходу ее из строя. Укладывать маты под плитку следует, отступая от стен и мебели 15-20 см.
Плюсы и минусы нагревательных матов
Укладывать матовый пол начинают с монтажа терморегулятора. Для этого в стене специальной насадкой на дрель высверливают круглое отверстие и штробят канавку к полу. В канавку вкладывают шланг датчика температуры, предварительно надев на него гофру. Следует учитывать, что в эту же канавку будут помещаться и провода системы теплого пола.
Технические характеристики кабельных матов
Перед укладкой матов проверяют их работоспособность. Для этого с помощью тестера измеряется сопротивление жил и изоляция.
Показатель первого должен соответствовать паспортным параметрам с допустимой погрешностью на уровне 5-10%. Показатель измерения изоляции должен соответствовать бесконечности.
Теперь раскатывают маты, начиная он стены, на которой установлен терморегулятор. Дойдя до противоположной стены, сетку разрезают, не повреждая кабеля, и поворачивают мат в нужном направлении. В помещениях со сложной геометрией можно срезать кусок сетки, освободив кабель, и уложить его отдельно также в виде змейки.
Установка датчика температуры для кабельного мата
Когда укладка матов завершена, греющие элементы повторно тестируют, а затем устанавливают датчик температуры. Для этого необходимо проложить штробу от стены по полу размером не менее 0,5 м
Важно, чтобы шланг датчика располагался не возле одного отрезка кабеля, а между двумя
Таким образом, показания датчика будут наиболее полно отражать текущую ситуацию. Конец шланга, находящийся в полу, защищается изоляцией от попадания плиточного клея. В конец шланга, заведенного в терморегулятор, вставляется непосредственно сам датчик.
Если на нижней стороне матов нет самоклеющегося слоя, маты закрепляют на полу малярным скотчем, скобами или гвоздями, прибивая ими сетку.
Далее провода матов заводятся в монтажную коробку и подключаются к соответствующим клеммам, а затем проводится тестовое включение системы. Согласно существующим нормам, допустимая температура теплого пола должна составлять 30°С, поэтому на терморегуляторе необходимо выставить именно такой параметр.
Подключение кабельного мата к термостату
Убедившись в исправной работе электрического теплого пола, можно укладывать плитку на клей, специально предназначенный для таких систем. Клей можно наносить непосредственно на маты, однако во избежание повреждения кабеля, его желательно защитить армирующей сеткой.
Следует помнить, что укладывать плитку на маты можно при условии увеличения расхода плиточного клея. Поэтому толщина покрытия вместе с клеем должна превышать 2 см. А эксплуатировать систему теплого пола можно лишь после полного высыхания клея.
Укладка нагревательных матов
Перед тем как начать укладывать теплый пол под плитку, необходимо провести некоторые расчеты. Для начала определяемся с необходимой тепловой мощностью:
В самом процессе укладки нагревательных матов нет ничего сложного, главное – четко следовать приведенным ниже инструкциям.
- 180 Вт/1 кв. м – требуемая мощность матов, если помещение находится на первом этаже, а оборудование будет работать как основной источник тепла;
- 150 Вт/1 кв. м – требуется мощность при укладке электрических теплых полов под плитку на вторых этажах или на полах с хорошей теплоизоляцией;
- 130 Вт/1 кв. м – мощность матов при использовании электрических теплых полов как вспомогательного источника тепла (например, в дополнение к биметаллическим или чугунным радиаторам).
Аналогичным образом рассчитывается нагревательный кабель, о чем будет рассказано позже.
Для монтажа нам потребуются клей для теплого пола под плитку (продается в мешках там же, где продается сама плитка), кафельная плитка или керамогранит, нагревательные маты подходящей мощности, термостат для регулировки температуры, соединительные провода, термодатчик с сигнальным проводом, выравнивающая смесь для полов, Пенофол и демпферная лента, гофра для прокладки проводов, скобы для крепежа матов. Как только все будет куплено, приступаем к монтажу.
Уложить электрические теплые полы на основе нагревательных матов под плитку своими руками не так уж и сложно. Самым сложным будет завершающий этап – монтаж плитки, так как ровность готовых полов зависит от прямизны или кривизны собственных рук. Если вы не уверены в своих силах, позовите специалиста, который выполнит укладку финального напольного покрытия.
На первом этапе необходимо оклеить тщательно очистить черновую поверхность для проведения монтажных работ. И здесь может потребоваться выравнивающая смесь – залейте ей черновые полы согласно инструкции, разровняйте, дождитесь полного высыхания. В результате этого у вас должна получиться ровная поверхность, готовая к проведению укладки, без бугорков, ямок и прочих неровностей. Далее мы расстилаем Пенофол блестящей стороной вверх.
Вы можете обойтись и без Пенофола, если уверены в отличных теплоизоляционных свойствах бетонного основания.
Следующий этап – укладка нагревательных матов. Они расстилаются на готовом основании, причем до ближайших стенок выдерживается расстояние 100-150 мм. Укладывать их там, где будет стоять мебель без ножек, не рекомендуется в связи с возможным перегревом деревянных конструкций и самих электрических матов. Крепеж матов выполняется с помощью специальных скоб. Также в продаже присутствуют образцы с самоклеящейся поверхностью.

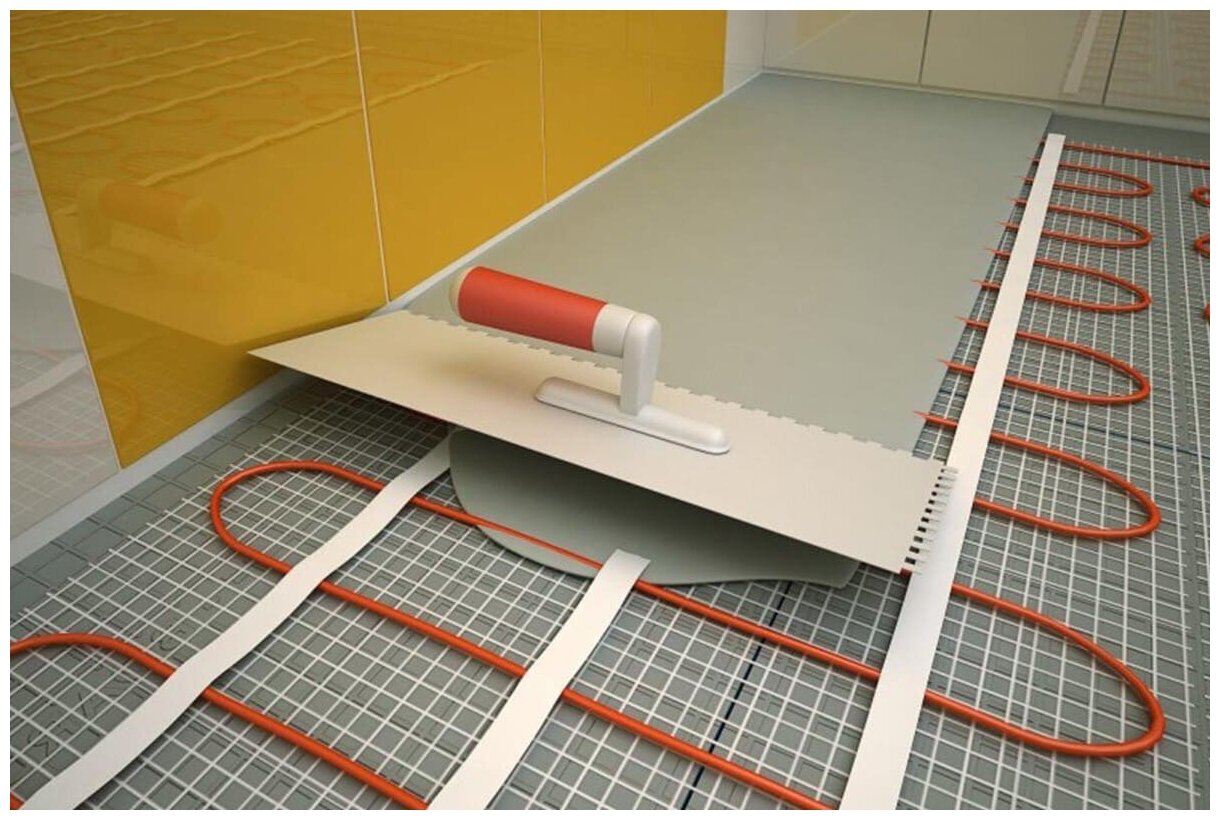

Следующий этап монтажа электрического теплого пола под кафельную плитку – нанесение плиточного клея. Он наносится с помощью специального инструмента, причем его толщина не должна быть слишком большой. Утапливая теплый пол в плиточный клей, проследите, чтобы его суммарная толщина вместе с напольным покрытием не более 2-3 сантиметров. Не забудьте смонтировать температурный датчик и уложить под него провода. Все проводные соединения прокладываются в толще Пенофола, где ножом вырезаются неглубокие бороздки.
Если вы не используете Пенофол, смонтируйте датчик еще до укладки нагревательных матов, пройдя канавки в бетоне. В эти же канавки уложите соединительные провода.
Завершающий этап – монтаж плитки под электрический теплый пол. Делается это с помощью специального клея. Для того чтобы выдержать одинаковое расстояние между плитками, воспользуйтесь специальными пластиковыми крестиками. Как только клей застынет, по готовому покрытию можно будет ходить, не боясь его разрешения.
