Как работает система промышленного осмоса
Промышленный фильтр с обратным осмосом позволяет получать глубоко деминерализованную воду. Поток исходной воды под высоким давлением поступает на высокоселективную пористую мембрану или несколько мембран, на которой задерживается до 97-99% всех известных загрязнителей. Основные примеси, удаляемые на промышленном осмосе, это: ионы тяжелых металлов, натрий, калий, сульфаты, хлориды, бор, фтор и множество других неорганических ионов. Мембрана имеет пористую структуру через которую преимущественно проходят только молекулы воды.
Соотношение целевого продукта — очищенной воды (пермеата) и воды, сбрасываемой в дренаж, (концентрата) составляет ориентировочно 2:1. То есть, чтобы получить 1000 л/час очищенной воды необходимо подавать на установку 1500 л/час. При это в канализацию будет удаляться 500 л/час концентрата.
Промышленная установка для обратного осмоса позволяет получить качественную воду с минимальными затратами. Для подбора и монтажа промышленного осмоса для очистки воды и дальнейшего его обслуживания необходимы высококвалифицированные специалисты, имеющие большой опыт в данной области.
Исходная вода, поступающая на обратный осмос для промышленности должна пройти предварительную очистку и соответствовать следующим требованиям:
- Температура воды на входе не должна быть больше 35 С;
- Показатель рН в пределах 4-10;
- Концентрация общего железа менее 0,1 мг/л;
- Концентрация марганца менее 0,05 мг/л;
- Окисляемость перманганата не более 0,3 мгО2/л;
- Жесткость менее 2 Ж.
Расположение водяных резервуаров
Месторасположение бака определяет тип водопроводной разводки и оборудования, которое требуется для надежной и беспрерывной работы автономной системы.
Современная накопительная емкость для водоснабжения дома и бани имеет два варианта установки – верхнее и нижнее положение.
Верхнее
Подобная схема предусматривает установку накопительной емкости на максимально допустимой высоте – террасе, втором этаже, чердаке, на кровле или под потолком. Высота расположения пропорциональна силе напора – на каждые 10 метров добавляется по 1 бару давления.
При эксплуатации гидроаккумулятора в зимний период, устройство дополнительно утепляется.
Верхнее расположение обеспечивает лучший забор воды даже без использования насосной станции, а также простую и безопасную эксплуатацию емкости.
Нижнее
Такой способ установки накопительного резервуара предусматривает рациональное использование свободной площади. В этом случае для подачи воды в дом или баню требуется наличие насоса или насосной станции.
При нижнем размещении, при помощи насоса производится нагнетание воды в накопитель, в результате чего образуется особая воздушная прослойка. При достижении определенного уровня воды в резервуаре, воздух с максимальной силой выталкивает ее к заборным точкам.
Зачастую, для достижения оптимального давления при подаче воды, применяется погружной дренажный насос с поплавком, установленный внутри бака.
Если резервуар для воды нижнего размещения планируется использовать в зимний период, тогда он должен быть заглублен в почву на глубину ниже уровня ее промерзания.
Дополнительно предусматривается надежное утепление. При установке летней системы водоснабжения, накопитель может располагаться на глубину до 45 см от верхнего уровня почвы.
Устройство и принцип работы
Накопительный бак для водоснабжения предусмотрен для создания необходимого резерва воды для питьевых и технических нужд.
Такое устройство используется в современных автономных системах подачи горячей и холодной воды. При образовании дефицита водного источника, накопитель восполняет его из имеющихся запасов.
Также водяные баки успешно используются в хозяйственных нуждах для обустройства летних душевых и огородных оросительных систем.
Водные резервуары представлены полыми емкостями различных конфигураций и объемов, в которых предусмотрены патрубки входа и выхода, очистные фильтры-сетки, отверстия для вентиляции и технические ревизии. Более сложные модели оснащены дополнительными насосными станциями.
Контроль над уровнем воды осуществляется при помощи встроенных запорных клапанов – поплавковых или электронных. Насосная станция или погружной насос (в более простых моделях) осуществляют подачу воды из готового источника в накопитель.
Наполнение емкости происходит до необходимого уровня, после чего срабатывает регулятор (поплавковый кран) и забор завершается.
Далее выполняется тщательная очистка и аэрация воды, после чего она поступает в систему водоснабжения при открытии обычного водопроводного крана или при нажатии сливной кнопки на бачке унитаза.
При сливе воды насос автоматически включается, и процесс подачи жидкости начинается заново.
Обратный осмос своими руками
Покупка и установка системы водоочистки на основе обратного осмоса всегда связана с чувствительными финансовыми расходами. Чем совершеннее система, тем дороже обойдется фильтровальная установка. Кроме того, фильтровальное полотно можно отнести к высокотехнологичным изделиям.
Полимерную мембрану невозможно сделать кустарным способом, что называется, «на коленке», но никто и не ставит подобных целей, так как самодельная пленка может быть небезопасной для здоровья, поскольку речь идет об очистке питьевой воды.
Если внимательно приглядеться к устройству типичного фильтра на обратном осмосе, то можно сделать простой вывод, примерно ¾ деталей и узлов – это обычные пластиковые детали, которые используются практически в любых водяных фильтровальных системах.
Самая дорогая и ответственная часть фильтра представляет собой пластиковую колбу с небольшим картриджем внутри. То есть, покупая новый фильтр, будущий владелец на 90% приобретает пластиковую арматуру, и только на 10 % – саму фильтровальную мембрану.
Если в доме уже имеется водяной фильтр, например, трехблочный фильтр проточного типа, то вполне возможно собрать своими руками упрощенный вариант фильтровального устройства.
Для переоборудования имеющегося фильтровального блока в более совершенный аппарат потребуется всего три детали:
- картридж обратного осмоса с сепаратором и посадочной крышкой;
- корпус фильтра под установку картриджа;
- комплект пластиковых уголков для подключения дополнительного фильтра к старому трехбоксовому корпусу.
На новом корпусе имеется один штуцер под вход воды, расположенный как правило в верхней части, и два вывода под очищенную воду и сток. Штуцер чистой воды располагается в центре донной части корпуса, стоковый вывод оказывается сдвинутым к стенке.
Неочищенная вода заполняет полость, прилежащую к стенкам, проходит через трубчатую мембрану и выдавливается через центральную часть по патрубку с обратным клапаном и далее по трубе к потребителю.
В данной схеме нет аккумуляторного бака и допфильтров, их заменяет старый трехблочный фильтр. В его задачу входит предварительная очистка воды из водопровода до того момента, как поток попадет в корпус с картриджем обратного осмоса.
Самодельный фильтр обратного осмоса работает не хуже промышленного варианта. Так как в системе нет компенсирующего бака, обращаться с фильтрующим блоком нужно будет аккуратно, регулярно чистить трехкамерный блок от ржавчины и грязи.
Существенным преимуществом самодельной системы фильтрования является тот факт, что переоборудование обойдется примерно в половину стоимости нового полного комплекта, при этом ресурс мембраны уменьшается всего лишь на 5-7 %.
Заключение
Бытовые фильтры обратного осмоса – это самый простой и самый дешевый способ очистить воду до нужного качества. Лучше всего такую воду использовать для приготовления пищи и напитков. Для прямого употребления рекомендуется воду после мембраны дополнительно пропускать через картридж минерализатор, который увеличивает общее солесодержание воды в 2 раза.
Для маленьких детей вода должна быть улучшенного качества. Однозначных рекомендаций какую же воду пить малышам нет. В воду, которая продаётся на полках магазинов, обязательно добавляют консерванты, чтобы она не меняла свой состав долгое время.
Бутилированная вода проходит такой же обратный осмос, а также должна обрабатываться дополнительно ультрафиолетовыми лампами для обеззараживания. Однако можно ли полностью довериться производителям?
Мы не знаем, как часто установки фильтрации воды проходят сервисное обслуживание, как часто меняются сменные элементы.
Лучше всего использовать воду, полученную бытовым обратным осмосом, для приготовления чая, компотов или других напитков с добавлением соков фруктов и овощей.
Фильтры для воды не сделают вашу воду «талой», «родниковой», обогащенной разными благородными элементами. Их задача – максимально очистить воду от всего лишнего, что находится в ней. Фильтр обратного осмоса идеально справляется с этой задачей.
Процесс монтажа
Наиболее доступный вариант организации автономной системы водоснабжения в доме или бане – установка емкости на чердачном помещении.
Для этого необходимо изготовить или приобрести бак для бани требуемого объема и конфигурации.
Монтаж емкости производится на верхнее балочное перекрытие или в любом удобном месте чердака.
Монтажные работы осуществляются поэтапно:
- Выполняется укрепление основания под водяной бак. Балки перекрытия накрываются широкими досками.
- На подготовленную основу устанавливается накопитель.
- Производится монтаж клапана поплавкового типа. От верхнего края отступают 7,5 см, делают отметку и вырезают отверстие требуемого диаметра. В отверстие продевается хвостовая часть клапана с уплотнительной шайбой из пластика. С противоположной стенки емкости устанавливается специальная пластина жесткости, еще одна уплотнительная шайба и накручивается гайка. Все крепежные элементы надежно фиксируются, к хвостовой части прикручивается соединитель, при помощи которого выполняется подключение водонапорной трубы.
- Проделываются отверстия для труб отвода требуемого размера. В готовые отверстия с внутренней стороны емкости вкручивается соединитель с шайбой. Укрепление резьбы выполняется специальной лентой. Далее надевается шайба, и закручивается гайка.
- В трубы отвода вставляются вентили запорного типа.
- Выполняется перелив. Для этого устанавливается отметка на 2,5 см ниже размещения крана поплавкового типа и проделывается отверстие. Переливная труба выводится в канализационную систему, закрепляется к стенкам бака при помощи соединителей по аналогичному принципу. Далее выполняется подводка труб с компрессионной фиксацией. Готовые участки трубопроводной системы монтируются к стенкам бака и деревянному основанию.
- Подсоединенный бак заполняется водой для проверки герметичности системы, а также регуляции поплавкового крана.
- Выполняется утепление емкости при помощи листового полистирола или рулонной минеральной ваты.
Вот таким простым и надежным способом можно обустроить автономную систему водоснабжения, основным элементом которой является накопительный бак для бани или дома.
Аргументы за!
Некоторые скандальные источники распускают слухи, что пить такую очищенную обессоленную воду вредно для организма, поскольку в ней практически отсутствуют полезные минеральные вещества.
Во-первых, растворенные минеральные вещества в тех количествах, в которых они содержатся в обычной воде, не обеспечивают потребности в них человеческого организма при нормальном водопотреблении.
Во-вторых, та форма, в которой они присутствуют в воде, плохо способствует их усвоению. Человеческий организм привык усваивать ионы и микроэлементы в том виде, в котором они присутствуют в растительной и животной пище, т.е. в виде органических комплексов.
В-третьих, пища обеспечивает поступление в организм более 90% всех минеральных веществ. Например, в молоке содержание кальция (иона, отвечающего за жесткость воды) в 40 раз превышает его содержание в воде московского водопровода. При этом молоко пить полезно, а вода с такой жесткостью неминуемо приведет к образованию камней в почках и отложению солей в суставах. Вишневый нектар (разбавленный сок) содержит железо в концентрации 4 мг/л, что более чем в 10 раз превышает допустимую норму для воды. Регулярное употребление воды с таким содержанием железа для печени вреднее алкоголя. Лучше съесть одно яблоко, чем выпить 5 литров жесткой и железистой воды. Для обеспечения необходимой потребности в минеральных веществах человек должен, прежде всего, иметь полноценное питание.
И в-четвертых: много ли Вы пьете воды? – Литр кофе в день. – То-то и оно, что кофе. За счет своих высоких экстрактивных (извлекающих) свойств такая вода хорошо подходит для приготовления пищи, а также разнообразных напитков – кофе, чая, коктейлей. Супы и борщи получаются наваристыми и вкусными, чай и кофе – более ароматными и насыщенными.
При умывании такой водой исключается аллергическая реакция со стороны чувствительной кожи. И, разумеется, такие заболевания, как отложение солей или мочекаменная болезнь, никак не могут быть вызваны обессоленной водой. Эта вода часто используется в пищевой промышленности. Например, те же фруктовые соки в пакетах. Эти соки на Лианозовском или Останкинском заводе только разбавляются из концентрата. Или нормализованное молоко и молокопродукты, приготовленные из порошкового молока. Другие потребители чистой воды – производство пива, прохладительных напитков, ликероводочных изделий, бутилированной питьевой воды и многое другое. Интересно, что абсолютное большинство марок питьевой воды в бутылках производится на промышленных установках, работающих по тому же принципу, что и бытовые питьевые системы – то есть по технологии обратного осмоса. Правда это касается только известных, имеющих многолетнюю незапятнанную репутацию производителей.
Насос для обратного осмоса — зачем нужен, как установить
Ни для кого не секрет (кто не знал, теперь будет знать), что для работы бытовой системы обратного осмоса необходимо давление не менее 2,8 атм.
Если давление ниже — нужно ставить обратный осмос с насосом (если Вы этого не предусмотрели изначально — не беда, в этой статье мы расскажем как смонтировать помпу для обратного осмоса самостоятельно).
Также важно: давление в сети не должно быть ниже 1 атм — иначе, насос не будет корректно работать (будет отключаться по датчику низкого давления, иначе говоря, сработает защита от «сухого хода»). Ещё обязательно отметим, что при низком давлении, обратный осмос сбрасывает в дренаж значительное количество воды — это еще одна причина установить помпу
Ещё обязательно отметим, что при низком давлении, обратный осмос сбрасывает в дренаж значительное количество воды — это еще одна причина установить помпу.
Монтаж насоса (помпы) для обратного осмоса
Первое — нужно проверить комплектацию. Чаще всего, насос укомплектован двумя датчиками — низкого или высокого давления. Второй момент по комплектации — блок питания (часто его продают отдельно). Также нужно проверить наличие (и, при необходимости, докупить) фитинги для подключения (см.картинки ниже).
Итак, приступим к установке насоса на систему обратного осмоса.

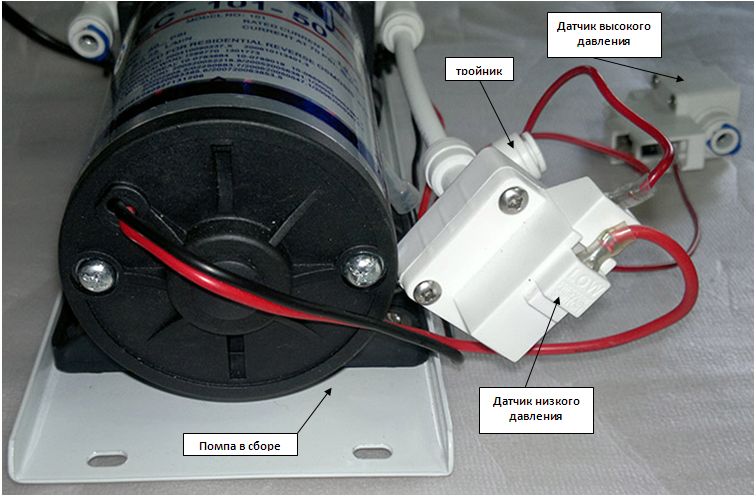

1). Подсоединяем трубку (выход из третьей колбы предочистки обратного осмоса) в тройник. На картинке эта трубка синего цвета.
Также этот тройник соединяется с датчиком низкого давления (который отключит насос, если воды на входе не будет или давление будет ниже допустимого — ниже 1 атм).

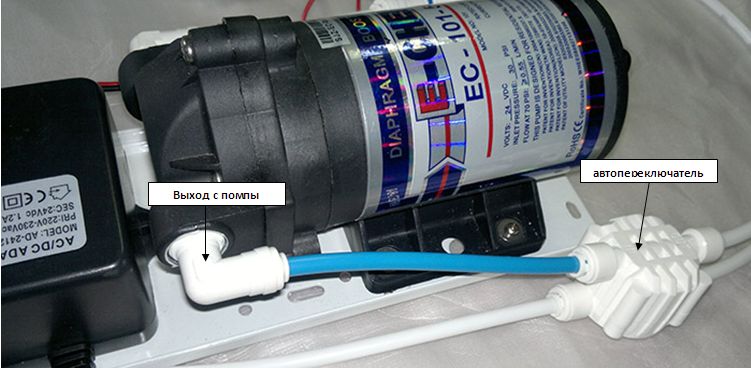

2). На системе обратного осмоса есть автопереключатель (четырехканальный клапан, см.рисунок выше). На вход автопереключателя (на корпусе обозначение IN) подключаем выход из помпы. Другие трубки отсоединять не нужно.

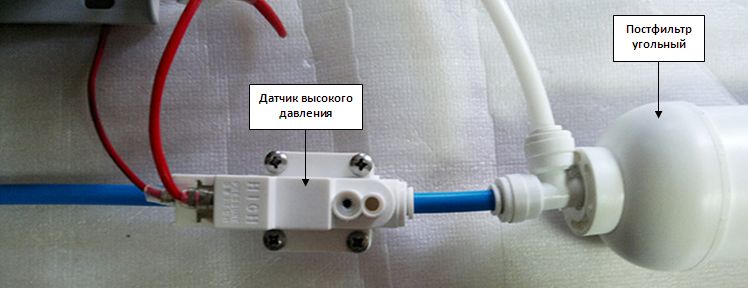

3). Следующим шагом подключаем датчик высокого давления. Для этого нужно отсоединить трубку (на картинке ниже она синего цвета), которая приходит с фильтра на угольный постфильтр.
Датчик высокого давления (HIGH) устанавливается перед тройником постфильтра.
Это всё. Когда знаешь — всё просто.

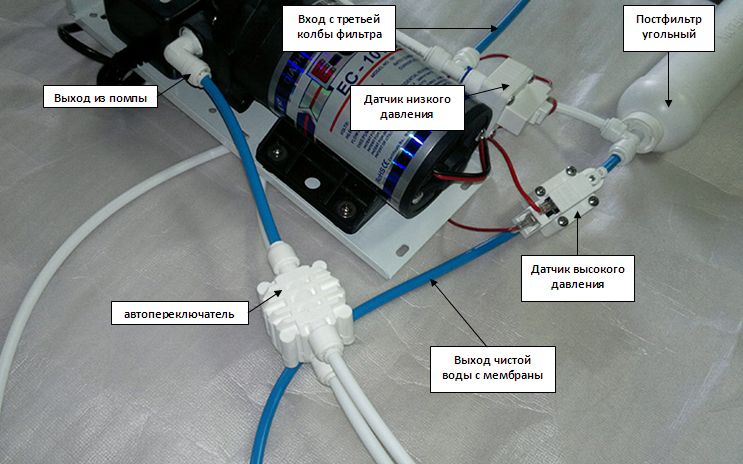

Вот что у нас получилось в итоге:
Ещё на некоторые модели осмосов ставится микроконтроллер промывки — но это уже совсем другая история.
Источник
Обслуживание и замена картриджей
В эксплуатируемой установке осмотической очистки всегда содержится вода. Если она застоится, появляется неприятный затхлый запах. Избежать этого просто: каждый день нужно обновлять воду, сливая из системы хотя бы 0,5 литра.
Замену картриджей или осмотической мембраны производят, ориентируясь на сроки, указанные изготовителем, или на ухудшение качества очистки.
- Фильтры предварительной очистки эксплуатируются не более 6 месяцев.
- Угольный постфильтр, завершающий очистку воды, рассчитан на 1 год работы.
- Осмотическая мембрана прослужит до 2,5 лет.
Замена очищающих элементов осуществляется просто:
- Перекрываем подачу воды в систему на входе.
- Открываем питьевой кран и по максимуму сливаем жидкость из системы.
Крышки колб откручиваем и извлекаем содержимое фильтров. Сетку фильтра очистки от механических примесей промываем струей воды, содержимое других картриджей заменяем. Сами колбы внутри тоже тщательно промываем
Закручиваем крышки колб, особое внимание уделяя состоянию резиновой уплотнительной прокладки. Собираем систему и тестируем на наличие протечек
Грамотный подбор, монтаж и правильный уход позволит эксплуатировать систему обратного осмоса длительное время без потери качества очищаемой воды.
Источник
Как промыть бак обратного осмоса
Дезинфицирование накопительного бака
Промывать накопительную емкость требуется регулярно, не только в случае поломки. Механическим способом помыть внутреннюю часть бака не представляется возможным, поэтому нужно обязательно использовать специальные химические дезинфицирующие реагенты.
Встречаются случаи, когда пользователей начинает настораживать неприятный привкус или запах очищенной жидкости
Важно правильно установить причину этого явления. Чаще всего это происходит из-за нарушения в работе мембраны или поломки мембранодержателя. Еще один возможный вариант – резервуар, заполненный водой, не использовался 2-3 недели и больше
Еще один возможный вариант – резервуар, заполненный водой, не использовался 2-3 недели и больше.

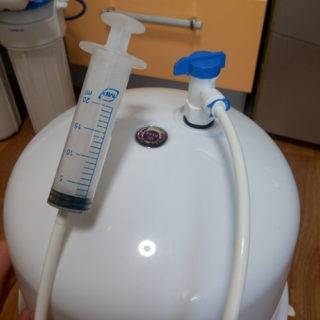

Для проведения дезинфекции внутренней полости лучше всего использовать перекись водорода, хлор или йод. Самыми эффективными являются препараты, в состав которых входят хлористые соединения
Вентиль на накопительный бак, фильтрационный блок

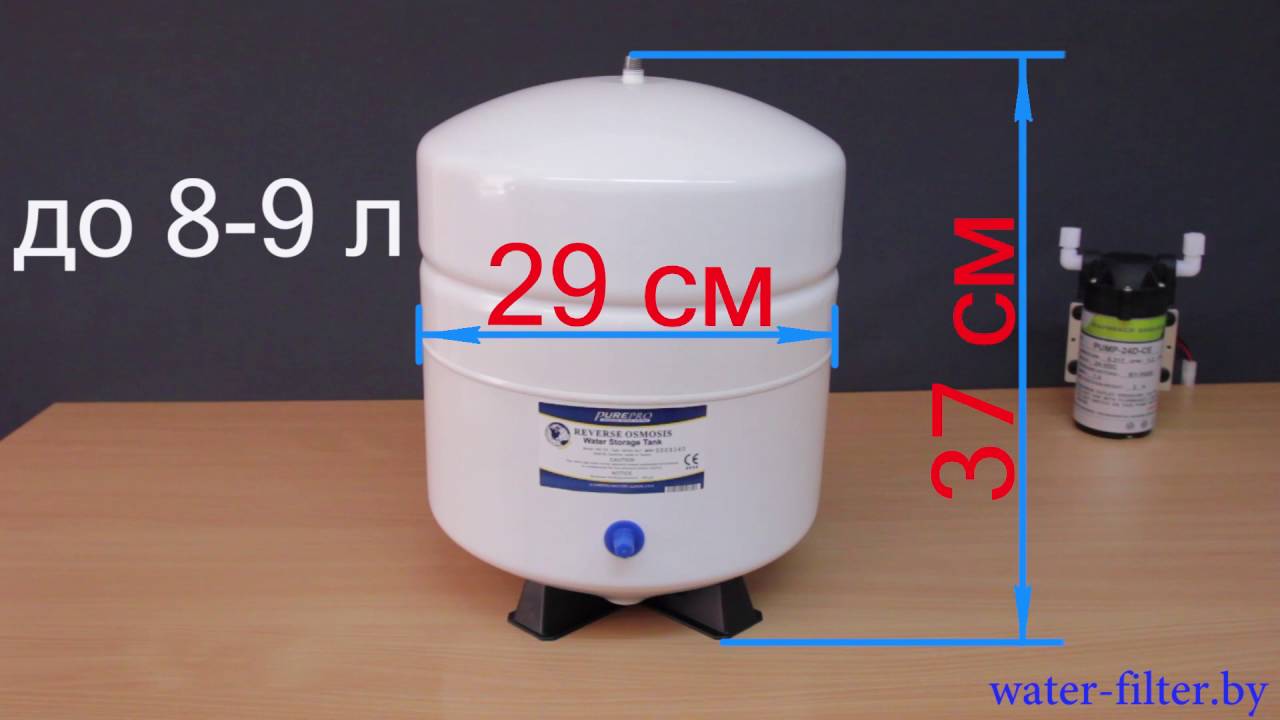

Устанавливая обратный осмос своими руками, потребуется правильно смонтировать накопительный бак. Его потребуется смонтировать на специальной подставке или на кронштейнах. Если пространства под мойкой недостаточно, бак потребуется поставить рядом, например, на шкафу в кухне.
Далее к резьбовому соединению бака прикрепляют кран из пластика. На резьбу потребуется накрутить фум-ленту. Кран накручивают на нее до упора вручную. Инструмент для этого применять не нужно. В фитинг крана потребуется вставить пластиковую трубку. Второй конец подсоединяется к постфильтру.
Далее нужно при помощи манометра проверить давление в баке. Затем при необходимости нужно немного его увеличить.
Устанавливая обратный осмос своими руками, потребуется перейти к установке фильтрационного блока. Стоит учесть, что трубки, которые поставляет производитель, имеют длину 1,5 м. Причем они не должны быть натянуты, иметь перегибы. Можно подвесить блок на внутреннюю стенку шкафчика.
К шаровому вентилю нужно обеспечить свободный доступ. Фильтры, осуществляющие предварительную очистку, закреплены на планке. Ее можно повесить на стенке шкафчика под мойкой. К этому месту должно быть легко добраться. В этом случае замена фильтров обратного осмоса своими руками не вызовет проблем. Расположение каждого фильтра в блоке нельзя менять. В противном случае система не будет работать правильно.
Срок службы
На днях заходил к знакомым, у которых установлен — один из лучших бытовых обратных осмосов в моем рейтинге, пусть и не самый доступный. Так вот, то да се, и я уже меняю им картриджи. Решил посмотреть на состояние бака: слил всю воду и попытался его передвинуть.
Насторожило, что бак тяжелый. Открутил заглушку ниппеля, нажал на клапан, и вместо «пшш» высвобождающегося воздуха полилась вода. Ну как вода, что-то такое.
Баку пришел конец, RIP.
Знакомые негодовали, как же так, ведь вода накапливается, бак же рабочий.

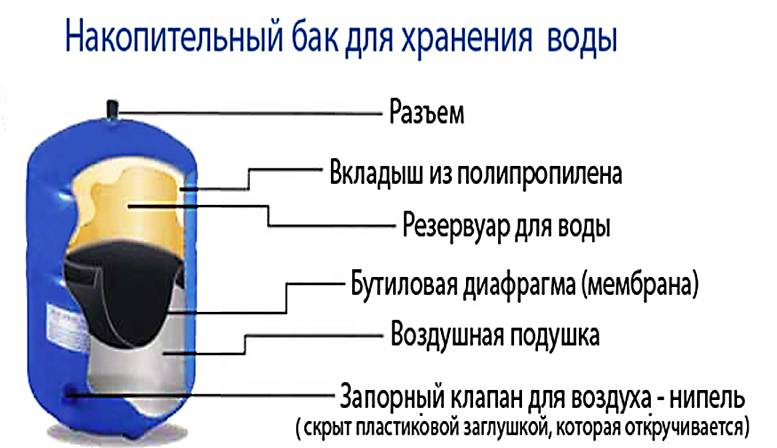

Простыми словами: вода очищалась обратным осмосом, все ок. Потом она просочилась в воздушную камеру, вошла в контакт с ее металлическими стенками, пошла коррозия и вот это вот все. Возможно, вода после бака становилась еще более грязной, чем в водопроводе, разве что, без солей жесткости. И вся очистка держалась на постфильтре.
Мораль: не надо привязываться к сроку службы баков (5 лет), но проверять его состояние стоит при каждом обслуживании фильтра.
Сделать это можно так:
- слейте всю воду и проверьте, действительно ли бак пустой или все-таки наполовину полон;
- если кажется, что что-то не так, нажмите немного на ниппель и убедитесь, что оттуда не попрет вода;
- проверяйте давление в воздушной камере. Или не проверяйте. Но если покажется, что воды фильтр дает меньше, чем обычно, воспользуйтесь насосом и накачайте бак. Без манометра придется эксперементировать.
