Вариант применения направляющих при изготовлении перегородки из гипсокартона
Простой и часто применяемой конструкцией является гипсокартонная перегородка.
Таблица 6. Установка гипсокартонной перегородки
| Иллюстрация | Описание |
|---|---|
 Шаг 1 | На первом этапе необходимо выполнить разметку, определив место расположения перегородки в помещении. |
 Шаг 2 | Для этого сначала на полу отмечают место крепления направляющего профиля, который сформирует раму конструкции. |

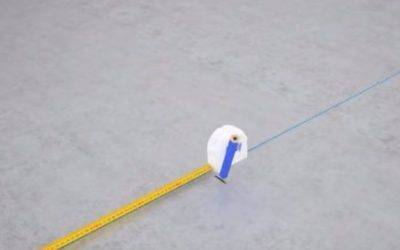

 Шаг 3 | Для этого используют лазерный уровень или шнур. |
 Шаг 4 | Для переноса разметки на плоскость потолка и стен также используют лазерный уровень. |
 Шаг 5 | Или отвес. |
 Шаг 6 | На полу отмечают место расположения проема в перегородке. |

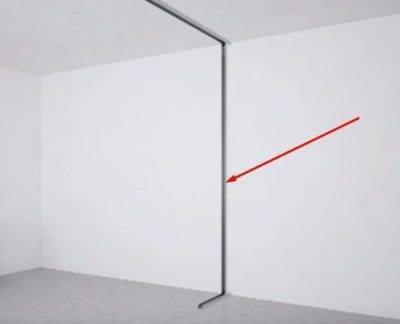

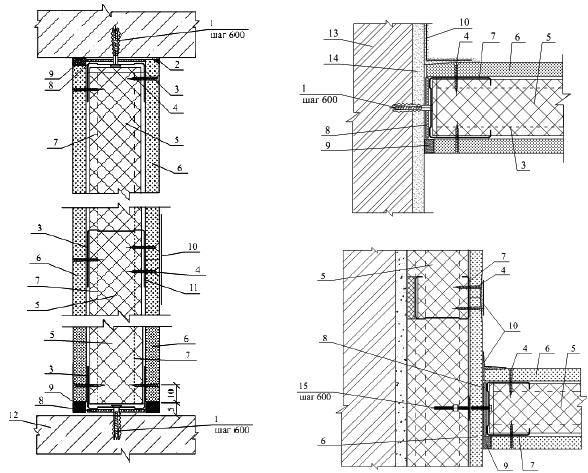

 Шаг 7 | К полу, стенам и потолку фиксируют направляющий профиль, предварительно наклеив на его нижнюю часть уплотнительную ленту. Это позволит повысить звукоизоляционные свойства перегородки и снизит вероятность появления трещин в отделочном слое. При выборе профиля учитывают высоту перегородки, ее назначение, требования относительно звукоизоляционных свойств и огнестойкости. |
 Шаг 8 | Крепление профилей происходит при помощи дюбелей. При этом необходимо выдерживать шаг в 600 мм. |
 Шаг 9 | Один профиль крепится минимум тремя крепежами. Для фиксации направляющей к плоскости пола и стен применяют пластиковые дюбель-гвозди. К потолку профиль крепят при помощи анкерных металлических дюбелей. |
 Шаг 10 | При выборе стоечного профиля учитывается высота и назначение конструкции. |
 Шаг 11 | Опорные стойки дверного проема монтируют из двух стоечных профилей, вложенных один в один. Подбирают их, исходя из веса дверного полотна. |
 Шаг 12 | Установку производят с обязательным контролем вертикальности расположения при помощи строительного уровня. |
 Шаг 13 | Для перемычки дверного проема используют направляющий профиль, закрепленный шурупами к опорным стойкам. |
 Шаг 14 | Если предстоит последующее утепление перегородки плитным материалом, то расстояние между стойками, куда будет укладываться утеплитель, должно быть на пару миллиметров меньше его ширины. |
 Шаг 15 | Фиксируют стоечный профиль. |

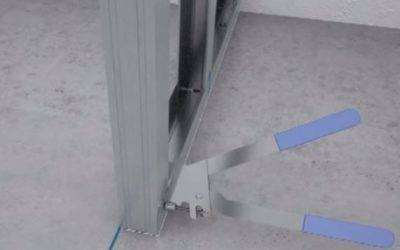

 Шаг 16 | В нижней части конструкции стоечный и направляющий профиль скрепляют между собой просекателем. |
 Шаг 17 | Полки стоечных профилей должны быть направлены в сторону монтажа листов гипсокартона. |
 Шаг 18 | На потолке проклеивают разделительную ленту и приступают к фиксации листов гипсокартона. Шуруп вкручивают под углом 90 градусов так, чтобы его шляпка погружалась в тело листа на пару миллиметров, но не разрушала гипс. Расстояние от шурупа до торцевой кромки должно быть не меньше 15 мм. |
 Шаг 19 | Закладные детали из фрагментов стоечного профиля монтируют в местах стыка двух листов. |
 Шаг 20 | Листы не фиксируют к направляющему профилю на полу и потолке. Расстояние от пола до листа составляет 10 мм. |
 Шаг 21 | Стыки между листами по горизонтали располагаются в разбежку. |
 Шаг 22 | В промежутки между стойками укладывают утеплитель и подшивают гипсокартон. |
 Шаг 23 | Стыки между листами с обеих сторон конструкции не должны совпадать. |
Какими бывают гипсокартонные профили: типы и размеры
Для изготовления профиля используют холоднокатаный металлический лист, обработанный цинкованием. Изделия получаются крепкими, практичными и надежными. Ведь оцинкованной поверхности коррозия не опасна, и поэтому такому профилю суждена очень долгая жизнь.
Каркас из металла, используемый для монтажа гипсокартона, по конструкции прост. В него входят горизонтальные и вертикальные детали. Последние называются несущими, или стоечными, элементами. Перпендикулярно им располагаются направляющие, или стартовые, элементы. Выбрать подходящий профиль для перегородок из гипсокартона не так сложно. Для начала перечислим все их виды.
Стоечный профиль (CD или ПП профиль)
Стоечные профили (именуемые еще потолочными) – одни из самых востребованных. Они, согласно маркировке Кнауф, обозначаются буквами CD. Аналогичные изделия марки Гипрок называются ПП профилями. Благодаря их оптимально подобранным размерам рационально и экономно используется пространство. При работе в помещениях любого размера отходов практически не остается.
Применяется этот профиль для изготовления каркаса при обшивке стен и подвесных потолков.
Размеры профилей:
- Длина – от 2,5 до 4 м;
- Ширина – 60 мм;
- Высота полок – 2,7-2,8 см.
Направляющий профиль для обшивки (UD или ППН)
UD (или ППН) профили – направляющие элементы каркаса. Облицовывая гипсокартоном стену или сооружая подвесной потолок, нужно по всему периметру плоскости смонтировать такие детали. Так как при монтаже данных профилей бур проходит прямо сквозь них, то желательно, чтобы они были перфорированными. Ведь в отверстия буру будет войти намного проще.
Используются в качестве направляющих в которые вставляются стоечные профили.
Размеры направляющих для гипсокартона:
- Длина – 3 м;
- толщина – 0,55 мм;
- ширина – 2,7 см;
- высота – 2,8 см.
Профили для создания перегородок – UW или ПН
Направляющие профили для создания перегородок имеют маркировку UW или ПН. Чтобы можно было сделать перегородку любой толщины, которая нужна, выпускаются данные детали с большой линейкой типоразмеров, в частности, ширины.
Используются в каркасе в качестве направляющих при создании перегородок.
Размеры профилей:
- Длина – от 2 до 4 м;
- высота полок – от 3,7 до 4 см;
- ширина – 4,2; 5; 6,6; 7,5; 10; 12,5; 15 см.
Профили для перегородок – CW или ПС
Стоечные профили для простенков маркируются буквами CW или ПС). По ширине они подбираются к стартовым элементам. Качественные изделия всегда имеют специальную насечку, для облегчения прокладки коммуникаций. Профильная деталь ПС от Гипрока обладает добавочным ребром жесткости, которое создает отогнутый край.
Используются для создания каркаса при монтаже перегородок.
Размеры профиля под гипсокартон:
- Длина – от 3 до 4 м (специальные длины делают на заказ);
- высота полок – 5 см у Кнауф и 4 см у Гипрок;
- ширина – сообразно с профилем UW или ПН.
Арочные профили
Специальные изогнутые профили могут иметь как выпуклую, так и вогнутую поверхность. Их применяют тогда, когда предстоит сделать конструкцию сложной формы, с изгибами и криволинейными плоскостями (например, арку). Впрочем, при необходимости наши мастера научились обходиться стоечными профилями.
Размеры арочных профилей:
| Вогнутые | Выпуклые | ||
|---|---|---|---|
| Радиус, мм. | Длина, мм. | Радиус, мм. | Длина, мм. |
| 500 – 1000 | 2600, 3100, 4000 | – | – |
| 1001 – 2000 | 1001-2000 | 2600, 3100, 4000 | |
| 2001 – 3000 | 2001-3000 | ||
| 3001 – 4000 | 3001-4000 | ||
| 4001 – 5000 | 4001-5000 | ||
| > 5000 | > 5000 |
Фурнитура для крепежа гипсокартона.
Саморезы нужны для соединения всех деталей каркаса и для монтажа гипсокартона. Они тоже бывают разных видов.
- Саморезы LB9 (11, 16) и LN9 (11, 16). Цифры после названия обозначают длину самореза. Тип LB – сверлящий, а LN – прокалывающий. Строители называют этот вид изделия «клопами». Эти «клопы» имеют выпуклую шляпку, и это мешает плотному прилеганию гипсокартона к каркасу.
- Саморезы TN25. Этими саморезами крепят листы к профилям. У них плоская шляпка, чтобы при грунтовке стены, её легко можно было спрятать. Есть также длинные саморезы такого типа, они нужны если для повышения прочности требуется прикрутить сразу два листа.
- Саморезы с пресс-шайбой. Подходят для работы с любыми материалами. Могут быть как сверлящего, так и прокалывающего типа. Длинна от 9 миллиметров до 10 сантиметров.
- Саморезы с дюбелями. Крепят направляющие к ограждающим сооружениям. Ассортимент этих элементов большой, какой выбрать, зависит от материала потолка или стены и размера профиля.
- Потолочный анкер-клин. Этой фурнитурой крепят анкерные подвесы к потолку.
- Дюбель-гвоздь. Длинна изделий от 40 миллиметров до 60. Применяется для закрепления каркаса к кирпичной или бетонной стене. Чтобы было проще это сделать, можно забивать шурупы молотком, а не вкручивать.

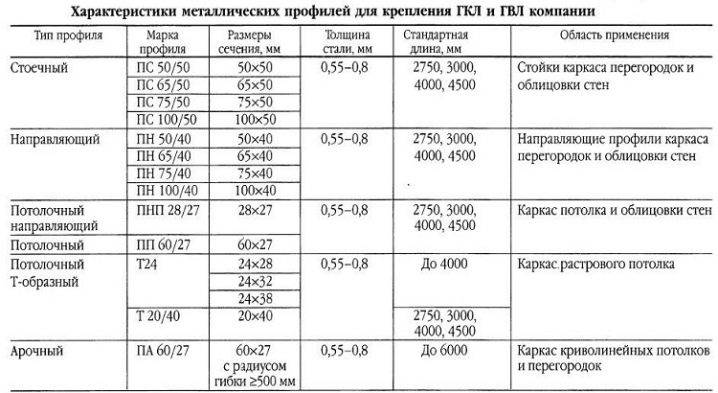

Сечение как основополагающая черта видового разнообразия
Профили с сечением UW (направляющие стойки) изготовляются из оцинкованной стали. Такие нержавеющие планки применяются как элемент, служащий основой для подпорки стоечной CW планки или для устройства перемычек. Также данный тип профиля подходит в качестве каркаса под оконные или дверные коробки. Его габаритные размеры фиксированы, на рынке встречается четыре типа направляющих планок для гипсокартона:
- 50х40;
- 65х40;
- 75х40;
- 100х40 мм.
Виды сечения профиля
Цифра 40 здесь указывает на стандарт ширины полки (боковой части). Остальные параметры приведены как размеры основания планки (спинки).
Отдельного внимания заслуживают направляющие UD профили, используемые для установки потолочных конструкций. Их габариты составляют 28х27 мм. Поэтому, чтобы каркас выдержал вес гипсокартона, толщина листов (и их масса на квадратный метр) должна быть минимальной. Как и оконные, UD профили оснащены ребрами жесткости.
Для обустройства подвесного потолка используются специальные потолочные CD профили, длина которых составляет 3, 3,5 и 4 метра. Параметры спинки и полки – 60х27 мм.
Металлические П-образные или CW профили (стоечные швеллеры) производятся из алюминия. Применяются как стыковочный материал в различных строительных сферах: для обустройства каркасов, перегородок, производства мебели, карнизов. Для гипсокартона он используется в качестве вертикальной стойки в каркасе. Из такого профиля изготовляются оконные рамы или строительные ограды. Могут реализоваться без покрытия или в серебристом матовом цвете с анодированной обработкой. Максимальная длина полосы – 6000 мм. Размеры:
- ширина полки от 12 до 100 мм;
- высота швеллера от 12 до 50 мм;
- толщина стенки от 1,5 до 5 мм.
Любой тип металлической планки под ГКЛ выпускается с гладкой и рифленой поверхностью
Профильные элементы П-образного типа с размером менее 5 см используются, чтобы изготовить оконные рамы. Просто для устройства металлических конструкций, которые бы выдерживали вес гипсовых плит, применяются планки с большими параметрами толщины, ширины полок и высоты спинки, а оконные коробки можно соорудить из профиля шириной 2 см. Как происходит устройство каркаса из гладких и рифленых CW и UW профилей вы увидите на видео ниже.
Стоечный тип
Изделия с маркировкой CD (производитель Кнауф) или ПП (Гипрок) чаще всего используются как элементы металлических обрешеток для крепления ГКЛ на фальшстены и потолки. Схема использования стоечного профиля: в укрепленные по периметру будущих фальшстен или потолка из гипсокартона направляющие заводятся стоечные планки, которые затем, при помощи захватов, выравниваются по заданной плоскости. На полученную конструкцию впоследствии крепятся листы гипсокартона.
Стандартные крепления деталей каркаса
Стандартные размеры планки стоечного типа: ширина 60 мм и высота 27 мм при толщине материала от,05 до 0,8 мм. Длина варьируется: 2,5, 3, 4 и 6 метров.

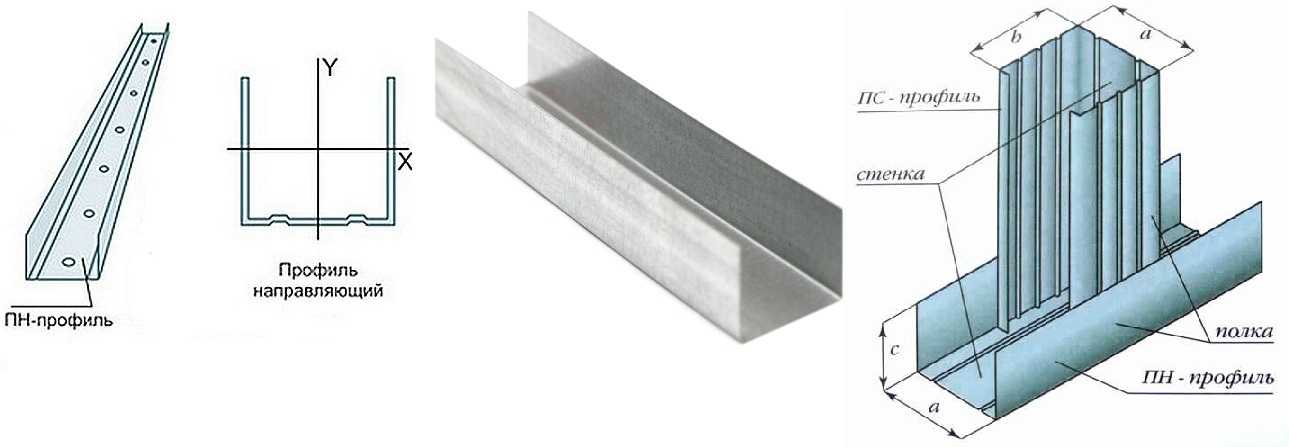

Направляющий
Направляющий профиль (маркировка ПН) имеет сечение подобное стоечному, то есть со швеллером. Он используется в качестве основы для стоечного профиля.
К тому же его применяют для создания перемычек между профилями (к примеру, для крепежа дверных коробок в перегородках).
ПН 40-50 в разрезе
Характеристики
Спинка данного профиля оснащена двумя ребрами жесткости.
Существуют следующие разновидности:
Где первое значение – это ширина профиля, а второе спинки (по аналогии со стоечными образцами).
В спинках профиля имеются отверстия 8 мм диаметром, которые нужны для установки дюбелей, обеспечивающих крепление к основанию. Благодаря тому, что ширина полки данного профиля составляет 40 мм, существует возможность фиксировать листы ГКЛ прямо к ней.
Для создания наружных угловых стыков применяют угловые виды направляющих для гипсокартона (ПУ). Они призваны защищать торцы перегородок от различных механических повреждений в процессе эксплуатации.
Характеристики
Благодаря тому, что полки данного профиля расположены под взаимным углом 85 градусов, обеспечивается надежная фиксация к перегородкам. В полках направляющих сделаны отверстия диаметром 5 мм, которые заполняются шпатлевкой во время монтажа.
Схема крепления ПУ профиля
Для исполнения криволинейных конструкций из панелей ГКЛ применяется специальный арочный профиль. Он изготавливается из потолочного ППП 27-60, при этом радиус изгиба может достигать 500 мм.
Изготовление таких конструкций довольно сложный процесс, поэтому представляем вашему вниманию обучающее в конце данной статьи, которое призвано раскрыть все нюансы данной операции (см. также как сделать арку из гипсокартона .
Маячковый профиль используется в качестве опорной направляющей для дальнейшего оштукатуривания поверхности. Его длина может быть не более трех метров. Необходимость в таком профиле возникает во время отделки откосов и других поверхностей, которые требуют идеальной гладкости.
Совет: в случае необходимости можно соединить несколько элементов в один при помощи специальных крепежных изделий. Профили будут в дальнейшем заштукатурены, поэтому стыков видно не будет.
Применение
Безусловно, главное требование к любой поверхности – это гладкость
Особенно это касается откосов, ведь они в первую очередь привлекают внимание (см. также отделка откосов гипсокартоном своими руками )
Для того чтобы выровнять данные элементы требуется приложить массу усилий.
Вот такой нехитрый элемент способен значительно облегчить жизнь мастеру
Однако современные технологии позволили заметно ускорить данный процесс. В частности, был создан маячковый профиль, который избавляет человека от необходимости прилагать платонические усилия для оштукатуривания откосов. Он наносится на «проблемное» место, тем самым упрощая процесс выравнивания.
Особенности
Следует отметить несколько важнейших особенностей сего профиля:
- Данный профиль изготавливается из тонкой стали, на которую впоследствии наносят цинковое покрытие. Такая мера позволяет придать элементу высокую устойчивость ко многим негативным воздействиям окружающей среды.
- Благодаря химическим свойствам цинка, ПМ – профиль совершенно не «боится» щелочей и кислот. Столь чудесное свойство трудно переоценить, ведь современное строительство неразрывно связано с применением различных канцерогенных веществ, которые несут в себе серьезную разрушительную силу.
- В большинстве случаев данная разновидность направляющих выпускается длиной 3 метра. Однако многие современные производители позволяют своим клиентам приобретать изделия по индивидуальным заказам.
Маячковый профиль собственной персоной
Толщина данного профиля может варьироваться от 6 до 10 мм. Стоит понимать, что, чем она больше, тем выше жесткость элемента
Важно правильно оценить фронт работ, чтобы приобрести профиль требуемой жесткости (к примеру, для криволинейных поверхностей лучше использовать образцы с наименьшей толщиной)
По мнению многих специалистов, именно данную разновидность направляющих сложнее всего крепить. Поэтому перед началом работ нужно запастись лазерным уровнем, а главное терпением.
Как правильно сделать каркас из профиля для гипсокартона на стене
Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!
Наконец, наиболее эффективное решение — акустически развязать между собой поверхности перегородки, создав для них два независимых каркаса. В этом случае по периметру перегородки на минимальном расстоянии друг от друга монтируется два направляющих профиля; стойки устанавливаются в них в шахматном порядке так, чтобы каждая стойка соприкасалась лишь с одной стороной обшивки.
Данные конструкции создаются для разделения помещения, а также для полного отделения одного от другого. В принципе, схема работ похоже на представленную выше, но имеются свои технические особенности. Эта статья — о том, из чего и как собрать каркас из профиля для гипсокартона. В ней я опишу порядок работ, конструкцию каркасов и применяющийся при их сборке инструмент.
Начнем, однако, с того, почему именно оцинкованный профиль является оптимальным материалом для обрешетки.Точность шага между стойками важна потому, что ширина листа (120 см) должна быть кратна этому шагу. Тогда кромки смежных листов будут приходиться точно на середину стоек.
- Профили могут быть длиной от 2750 до 4000 мм, если необходима большая длина, тогда используется своеобразная муфта (соединитель для ПП 60х27 мм).
- Краб имеет крестообразную форму и используется в точках пересечения профилей, обеспечивая прочность каркаса. Двухуровневый краб одевается на ПП верхнего уровня и надежно фиксирует профиль нижнего уровня.
Здесь следует отметить, что для потолков используется чаще 9,5 мм листы, а для отделки стен, откосов или создания перегородок, ниш – 12,5 мм, для выполнения проемов лекальных, арочных форм – 6,5 мм гипсокартон. Применяется в качестве стоек, когда следует укреплять дверные проемы. Сделаны эти профили из хорошей стали и имеют эффективную противокоррозионную защиту. Они также служат опорным узлом для формирования обрешетки как в стенах, так и перегородках.
Крепеж несущим конструкциям подходит по периметру. Верхние края имеют форму – С.

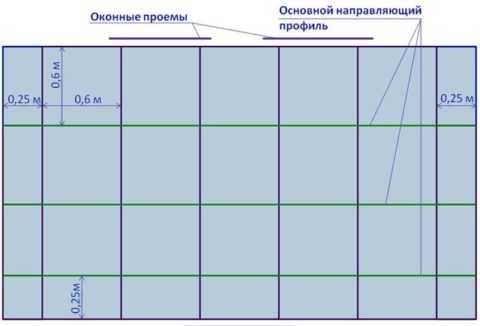

- Разметьте линию крепления направляющих на полу, стенах и потолке с помощью отвеса;
- Закрепите по разметке направляющие для ГКЛ — UW;
- Разметьте по отвесу положение низа и верха стоек (шаг — все те же 60 см);
- Подрежьте стоечный CW по размеру и установите стойки;
- Прикрутите каждую стойку к направляющим.
- Потолочный направляющий профиль. Его суммарная длина должна быть равной или превышать периметр комнаты, в которой будет монтироваться потолок;
- Потолочный профиль CD. Количество профилей — на один меньше длины комнаты, деленной на шаг между элементами обрешетки (0,6 метра);
- Подвесы (прямые или регулируемые). Они крепятся вдоль каждого CD с шагом в те же 0,6 метра.
