Направляющие для раздвижных дверей: верхний пластиковый профиль, одна деталь сверху в виде шипа на межкомнатную дверь

Производители

Сегодня выпуском комплектующих к раздвижным дверям занимается большое количество производителей. Большой популярностью пользуются польские и немецкие бренды. Польские компании Indeco и Komandor поставляют на российский рынок межкомнатные дверные системы и компоненты из стали, характеризующиеся отличной плавностью и бесшумностью работы, традиционно высоким качеством, подтвержденным многочисленными тестами.

Тысячи квартир и офисов в наше время снабжаются дверными перегородками, скользящими по алюминиевым профилям, от немецких производителей Braun и Raumplus. Компании специализируются на выпуске высококачественных профилей различных цветов.

Более подробно о нижней и верхней направляющей для раздвижной двери смотрите в следующем видео.

Виды раздвижного механизма

В ассортименте представлен огромный выбор моделей, среди которых покупатель сможет выбрать необходимую себе конструкцию, опираясь на целый ряд факторов:

Планировка помещения;
Стилистическое оформление;
Ширина дверного проема.

Ниже будет представлены раздвижные межкомнатные двери, их варианты монтажа и наглядное фото.

Гармошка

Данный вид дверной конструкции отлично впишется в классический интерьер и очень востребован среди покупателей. В открытом положении и полуоткрытом дверь выглядит очень оригинально и стильно, а в полностью закрытом положении создает цельную конструкцию.

Дверь состоит из планок, ширина которых составляет не больше 15 см. Они соединены между собой специальными петлями, благодаря чему конструкция свободно открывается влево и вправо.

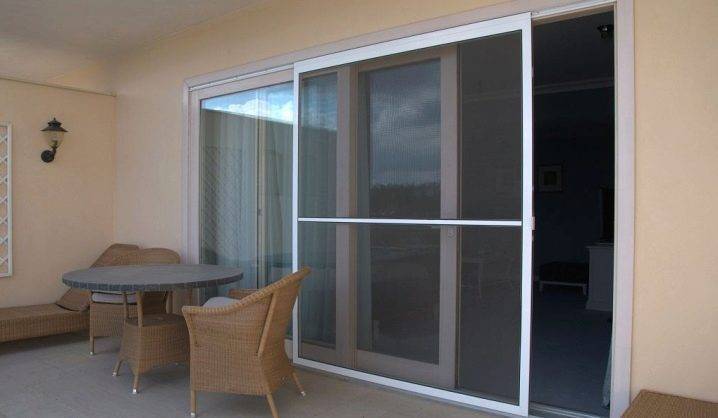

Купе

Можно смело сказать, что данный тип раздвижной системы самый востребованный, потому как простой и легкий в эксплуатации, а также обладает долговечностью. Благодаря этому такие двери часто устанавливают в детских комнатах.

Состоять конструкция может из одного или нескольких полотен. Если двери-купе имеют достаточную ширину в проеме, то делают комнату просторней и светлее. Открываться могут либо отходя от друг друга в сторону, либо параллельно.
Крепится вся конструкция на один рельс, установленный сверху, благодаря чему снизу нет порожка, что очень удобно, особенно в детских комнатах.

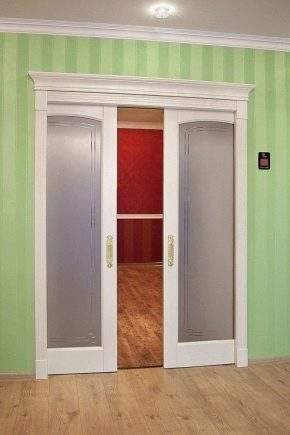

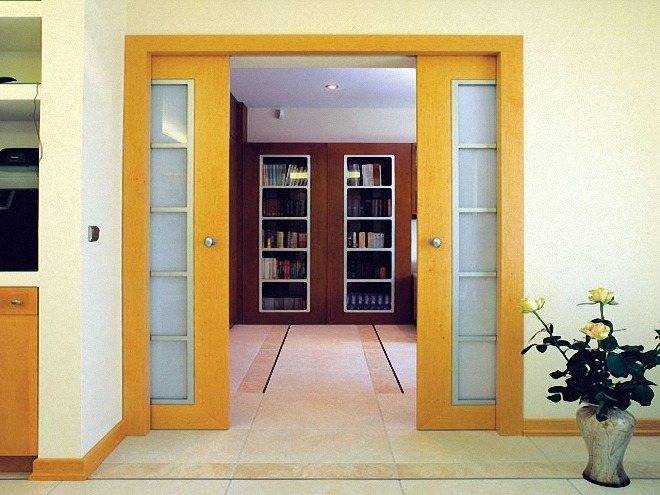

Пенал

Работает по принципу двери-купе, но отличием является то, что она уходит в специальную нишу. Данный вариант сложен в монтаже, но практичен и выглядит довольно красиво.

Для установки пенала рекомендуется нанимать специалиста, потому как самостоятельно справиться с задачей будет сложновато. Псевдостена состоит из гипсокартона и металлических профилей. Во время ее установки необходимо учитывать много нюансов, чтобы конструкция работала исправно.

Портальные

Такой вариант двери имеет совершенно одинаковые параметры по высоте, ширине и заполнению. Если все предыдущие конструкции схожи по манере исполнения, то этот тип полностью отличается и по монтажу, и по внешнему оформлению. После установки создает впечатление обычной стены с большими витринными окнами. Устанавливается как правило на балкон, лоджию, веранду в частных домах.

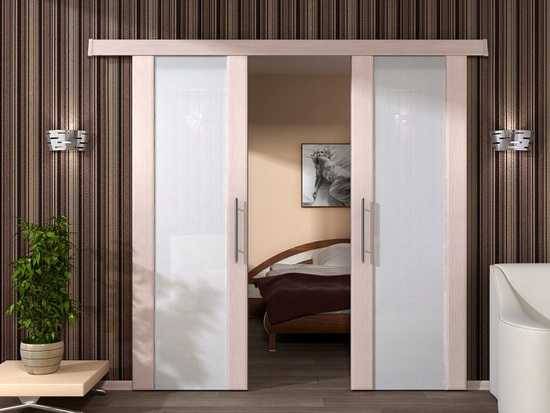

Двухстворчатые

Не менее популярный вид раздвижной системы дверей. Состоит из двух створок, одна из которых может быть статична, а вторая находится в постоянном использовании. Но если необходимо, например, вынести из комнаты мебель, то можно открыть и вторую створку, делая проход шире. При том повсеместно встречаются модели с постоянно используемыми двумя створками.

Такой вариант отлично подойдет для широких проемов и отлично впишется в общий интерьер помещения.

Трехстворчатые

В отличие от двухстворчатых дверей, имеют еще дополнительное одно полотно и устанавливаются в основном в больших комнатах, например, в гостиной, столовой и прочих помещениях. Часто такой тип раздвижной системы устанавливают в фойе частного дома, благодаря чему удается сделать особый акцент в интерьере помещения. При закрывании дверного полотна создается цельная конструкция, что позволяет зонировать одно большое помещение на два маленьких.

Радиусные полукруглые двери

Данный тип раздвижной системы появился относительно недавно и с каждым днем спрос на него растет все больше. Привлекателен такой вариант своей необычной полукруглой формой. Как и предыдущая модель, данный тип двери устанавливается в основном в больших помещениях, имеет немалые габариты. С их помощью можно воплотить самые смелые фантазии в реальность и обустроить эффектный вход в комнату.

Особенно удобна данная конструкция если есть в доме округлые стены и обычную раздвижную систему в этом случае не установить.

Внутрипроемные

При грамотном подходе к установке данной конструкции можно отлично дополнить стилистику комнаты. Система состоит из двух полотен, которые устанавливаются на рельсы. Открываться дверь может либо вправо, либо влево.

HS портал (подъемно-раздвижные)

Самый дорогостоящий вариант, потому как имеет дорогой профиль, из которого изготавливается дверь. Такой вариант можно встретить в модных дизайнерских проектах, в офисах, в СПА-салонах, гостиницах, коттеджах и в заведениях общественного питания.

Но к несомненным преимуществам стоит отнести:

Высокий уровень безопасности;
Прочность;
Удобство в эксплуатации.

Монтаж системы крепления дверей купе для гостиной комнаты и кухни

Конструкция раздвижных дверей в основном служит для значительной экономии пространства в квартире, особенно актуальной такая конструкция будет в качестве дверей в столовую, кухню или ванную комнату.

Пошаговая инструкция по установке раздвижных дверей своими руками

Рекомендуется проводить установку дверей-купе, на окончательном этапе строительных работ в помещении, уже после того, как будут выполнены все отделочные работы с потолком, стенами и полом.

Крепление откатных дверей

Инструкция по установке:

Для начала необходимо провести монтаж верхней направляющей, установить. Для этого необходимо закрепить в заранее намеченном месте монтажный брус на стене.

Рекомендуется предварительно, перед установкой направляющей выровнять стену и провести стяжку.

При расчете высоты установки направляющей, необходимо придерживаться простой формулы: высота полотна+79 мм.
Используя саморезы, закрепить профиль к стене на расстоянии 24 см, при условии, что в дальнейшем будут установлены плинтус и наличники.
Каретки механизма необходимо установить в верхнюю направляющую, а по краям вмонтировать ограничители (стопорные блоки).
Далее можно переходить к подготовительным работам с полотном. Необходимо в верней части дверного полотна вмонтировать крепеж, таким образом, чтобы он был повернут к стене.

Если полотно двери выполнено из стекла, скобы можно устанавливать без зазора от края.

Нижний профиль закрепляется саморезами к торцу дверного полотна, которое в последствие нужно будет точно отрегулировать. Для этого нужно вешать полотно двери сначала правой скобой, затем левой скобой на регулировочный штырь.
Затягиваем и закручиваем крепеж (болты и гайки).
Далее необходимо переходить к монтажу нижнего направляющего сектора, установка которого должна проходить после того, как будет удален выступ до общей высоты 10 мм.
Необходимо снять полотно и установить напольный сектор, так чтобы в длину его ось находилась на одной линии с осью симметрии дверного полотна, но при этом край отступал от торца на 10 мм.
Теперь регулируем основные положения двери «открыто» и «закрыто», поочередно передвигая полотна. При этом необходимо отметить, что ручка должна быть доступна с обеих сторон.
Последний этап – установка ручек, которые должны находиться в специально выполненных пазах.

Советы

Существуют некоторые советы специалистов, которые помогут самостоятельно выполнить установку раздвижных межкомнатных дверей грамотно и качественно:

Вблизи раздвижных дверей (в обоих положениях) не должно находиться розеток и выключателей.
Для того чтобы увеличить уровень шумоизоляци и герметичности необходимо использовать специальный строительный уплотнитель.
Строительный уплотнитель
Перед установкой необходимо просчитать и продумать уровень напольного покрытия.
Для установки верхней направляющей рекомендуется использовать отвес, который дает более точные результаты.
Рекомендуется на весь крепеж (на резьбу) нанести клей или герметичный состав, для увеличения надежности и прочности.

Особенности и нюансы направляющих

Выбор количества направляющих для раздвижных дверей во многом зависит от личных предпочтений, а также от веса дверного полотна. Каждый вариант имеет и достоинства и недостатки.

Две направляющих

Зачастую, это комплект для межкомнатных раздвижных дверей, который состоит из верхнего и нижнего профиля. Эти комплекты предпочтительны тогда, когда полотно имеет большой вес. Такие полотна изготавливаются из массива. Также плотно может иметь объемную стеклянную, либо зеркальную вставку. И стекло и зеркало не любит излишних вибраций.

Если роликовые каретки двигаются по двухпрофильной системе, то один рельс будет установлен на полу, а второй – в верхней части проема. Полотно при таком способе монтажа и на таком механизме будет обладать большей устойчивостью. Две направляющих для раздвижных дверей – это работа двери без вибраций и посторонних звуков.

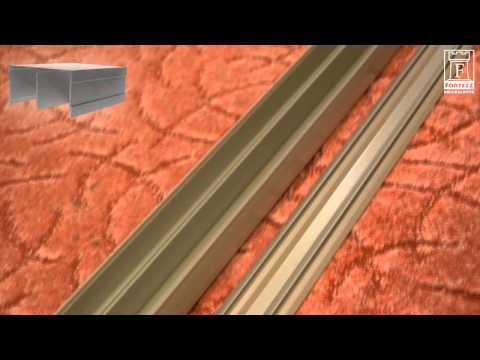

Но рельс, установленный в полу, может выступать препятствием для перемещения по квартире. Также такая конструкция может вызвать определенные затруднения при необходимости переноски мебели или же сервировочной тележки.

Комплект фурнитуры для раздвижной двери.

Даже если монтаж нижней направляющей для раздвижной двери будет осуществлен прямо в пол, то так только нарушается эстетичность финишного покрытия, а также появляется пыль. Нижний рельс может ускорить износ и близлежащего напольного покрытия.

Одна направляющая

Эти конструкции можно встретить в каждой квартире. Так, здесь ролики для раздвижных дверей двигаются только по верхнему рельсу, а нижний отсутствует. Это бюджетное решение для организации раздвижной системы. Эти решения так же называют подвесными дверями.

Такай способ достаточно функциональный и даже надежен, но только в том случае, если дверное полотно обладает легким весом. Модели подвесных раздвижных дверей имеют очень современный внешний вид и кажется, что дверное полотно практически невесомое. Одни из самых стильных моделей дверей такого плана – стеклянные.

Материал направляющих

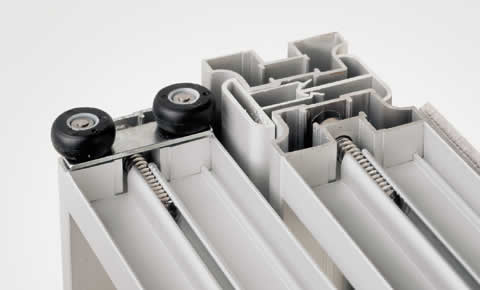

Профиль для раздвижных дверей, а это и есть рельсы для движения роликов, может изготавливаться из различных материалов. Это может быть пластик или металл. Кроме материала эти профили могут отличаться толщиной стенок и качеством.

Виды направляющих

Различают закрытый профиль и открытый. Если открытый больше применим для шкафов купе, то вот закрытый идеально подходит для дверей. Кроме традиционных видов существуют также инновационные изделия. Профиль может поставляться в богатой цветовой гамме, что является полезным.

Пластик

Эти изделия чаще всего не обладают достаточным качеством, поэтому не рекомендуется использовать их со стеклянными дверными полотнами, да и с любыми другими также.

Что касается надежности и стойкости к износу, то здесь все очень и очень плохо.

Сталь

Стальные профили для раздвижной двери выбирают в том случае, когда дверное полотно и раздвижная система недорогие, например, модели из эконом-класса, либо средней группы. Стальной профиль имеет доступные цены, а вот по срокам службы – не более, чем 5 лет.

Еще, стальные направляющие издают стучащие звуки при движении двери, что может вызывать дискомфорт.

Алюминий

А вот этот материал обладает огромным количеством самых разных преимуществ и является самым лучшим для раздвижных систем. Недаром серьезные производители, которые производят комплектующие для раздвижных дверей, выбирают этот материал для направляющих.Алюминиевый профиль обладает надежностью, высокой долговечностью, изделия из алюминия очень устойчивы к самым разным механическим повреждениям. Эти изделия идеально подходят для раздвижных или складных конструкций любого уровня сложности.

Но, комплект направляющих из алюминия для межкомнатных дверей и раздвижных конструкций – вещь отнюдь не из дешевых. Такой профиль чаще всего можно встретить на дверях элитного уровня.

Применяемые варианты

Вид двери определяет вид направляющих, более оптимальных для её системы. С одним или несколькими пазами, прямыми или изогнутыми, с одной или же 2-мя направляющими (верхней и нижней). Разнообразие проёмов с панелью привело к тому, что наборы фурнитуры для них во многом зависят от их размера, конфигурации, материалов и способов монтажа. Направляющие, предназначенные для купе, выполняют важную функцию, поскольку именно через них шкаф открывается свободно, бесшумно и легко закрываются. Основой этой конструкции являются рельсы, по которым полотна движутся горизонтально.

Изделие состоит из некоторых ключевых компонентов:

полотна;
механизма, который обеспечивает передвижение (содержит роликовые каретки, направляющие, защёлки и так далее);
декоративной планки, закрывающей механизм;
специальных ручек и замков для раздвигающихся дверей;
добора и наличника.

Конструкция, устройство и комплектующие

Принцип работы таких систем имеет две разновидности.

Бывают параллельно-раздвижные модели, включающие в себя больше одной створки. В данном случае дверное полотно движется параллельно поверхности, расположенной вертикально. Если звукоизолирующие свойства для покупателя важны, рекомендуется устанавливать именно этот тип конструкции. Кроме столь надежной и монолитной модели есть еще более легкая разновидность дверей, которая называется складно-раздвижной. В ее состав входит определенное количестко полотен, которые по внешнему виду очень схожи с гармошкой.

В комплектацию стандартного набора межкомнатных дверей, обычно, входят следующие элементы:

направляющие полозья (или нижний и верхний профили), длина каждого из них составляет 2000 см;
полотна, они должны быть надежно закреплены на рельсах и роликах, поэтому в комплект обязательно должно входить их определенное количество. Оно может быть разным и зависит от вида дверной конструкции;
крепежные детали;
подвеска, нужное количество доборов и наличников – как правило, с запасом;

уже готовые дверные панели или створки (либо «гармошка», либо классические, монолитные модели);
декорирующая планка, чтобы скрыть механизм на роликах, с заходом в коробке или в коробе;
ограничители-упоры;
фиксатор и кассета (несколько штук) — для того, чтобы удерживать створки в нужном положении, когда они находятся в открытом положении;
ручка и замок с возможностью встраивания в дверное полотно.

В зависимости от типа модели, внутрипроёмные раздвижные двери могут быть с порогом или же без него. Также многие фирмы-изготовители предлагают приобрести дополнительне аксессуары. Например, москитную сетку, в случае, если планируется установка раздвижной системы на террасе, а тем покупателям, которые мечтают об утепленных дверях, может быть предложен специальный уплотнитель.

Профили

Высота вертикальных профилей рамок равна общей высоте створки. Ширина всех горизонтальных высчитывается в зависимости от ширины ручки: от ширины створки отнимаем удвоенную ширину ручки (их две).

Как измерять ширину ручки

Пусть ширина ручки 26 мм. Получаем ширину вертикальных профилей: 811,5 мм — 26 мм*2 = 759,2 мм.

Порядок расчета размера дверных конструкций

Когда место крепления по всему периметру подготовлено для дальнейших работ, можно приступать к измерению размеров будущей двери. Чтобы понять общую сумму периметра, нужно измерить горизонтальную планку с правой и левой стороны. А также произвести замеры вертикальной планки по всей поверхности. Это поможет понять общий размер конструкции. Тем не менее, на этом процесс замера не заканчивается.

Чертеж и расчет размеров раздвижных дверей в шкафу купе

Предположим, что размер створок по высоте составляет 2 метра, а ширина, измеренная по нижнему рельсу, составляет 2,4 м. Используем эти данные и рассчитываем требуемую ширину и высоту полотен дверей. Смотрите в видео пошаговую инструкцию по установке двери в шкаф-купе.

Ширина

Рассчитывая ширину, необходимо учесть толщину боковых стен. Обычно она составляет 16 мм. Таким образом, размер измеряется по следующей формуле:
2400 мм – (16+16 мм)=2368 мм
Но и на этом расчет не заканчивается. Еще необходимо рассчитать расстояние перекрывающих друг друга частей двери. К примеру, зазор будет равен 20 см для каждой двери. Формула будет следующей:
2368 мм + (200+200 мм) = 1968 мм
Если двери две, то нужно поделить полученное число на два.
1968/2=984 мм

Схема устройства раздвижных дверей шкафа

Это и есть ширина каждой из дверей. Аналогично проводятся расчеты в случае, если должны располагаться в конструкции три, четыре дверей. Только в этом случае зазор должен прибавляться столько количеств раз, сколько раздвижных конструкций будет.

Высота

Предполагаемая высота конструкции шкафа составляет 2 м. Регулировка створок по высоте должна быть также рассчитана по формуле. Проводя расчеты, следует учесть, что сверху и снизу нужно отнять по 15 мм (это ширина стен шкафа), а также, отнять по 15 мм сверху и снизу (это зазор, образованный опорными нижними и верхними профилями). Следовательно, формула получается следующая:
2 тыс. мм — (15+15 мм)-(15+15 мм)=1940 мм

Чертеж с размерами шкафа купе

Процесс расчета раздвижных дверей

Сделав расчеты, можно понять, что размер одной двери составляет 1940 мм высотой и 984 мм шириной. Исходя из замеров, можно приступить к заказу готовых конструкций или же к самостоятельной сборке.

Подготовка элементов обрамления

Когда размер дверных раздвижных конструкций известно, можно приступить к конструированию обрамления, где должны располагаться ДСП или зеркала и стекла. Все зависит от выбранного наполнения.
Чтобы собрать обрамление, нужны следующие элементы:

Саморезы, которые стягивают части горизонтально и вертикально расположенного профиля. Этих элементов должно быть 4 штуки;

Колесики, которые будут опорой в нижней рельсе конструкции;

Также нужны болты для фиксации колесиков. Их должно быть 2 штуки;

Болты фиксации колесиков

Еще потребуются позиционирующие опоры для дверей, вставляемые в верхние профили, являющиеся направляющими.

Последовательность действий:

Сначала вырезаются профили, которые будут располагаться вертикально. Они отрезаются высотой, равной высоте двери, замеры которой были сделаны ранее. Ручка профиль должна до момента установки в конструкцию шкафа быть оклеенной защитной пленкой, чтобы не быть поврежденной.
Вырезая верхние профили для обрамления, следует учесть размер планки с правой и левой стороны шкафа. Для этого от просчитанной ширины, составляющей 984 мм, надо отнять 25 мм с обеих сторон.

Профили для монтажа раздвижных дверей

Получаем следующую формулу:
984 мм — (25+25 мм) = 934 мм
Также нужно учесть, что горизонтальные профили должны входить в вертикальные. Это значит, что к полученному результату нужно прибавить по 1 мм с каждой стороны отрезка.
934 + (1+1) = 936 мм
Это длина каждой из нижних и верхних частей обрамления.

Затем необходимо высверлить отверстия для соединения горизонтальной и вертикальной балки. Для этого надо отступить от торца элемента профиля шкафа купе 7,5 мм. Данный замер указывается на вертикальном профиле. На противоположно размещаемом вертикальном профиле также нужно поставить отметки мест, где будут колесики.

В горизонтальных профилях надо отметить места крепления к профилю шкафа купе. Когда все отметки расставлены, нужно приступить к высверливанию отверстий

Этому процессу нужно уделить особое внимание, потому что от него зависит целостность конструкции и красота мебели в целом

2 Подвесная система – отличительные особенности

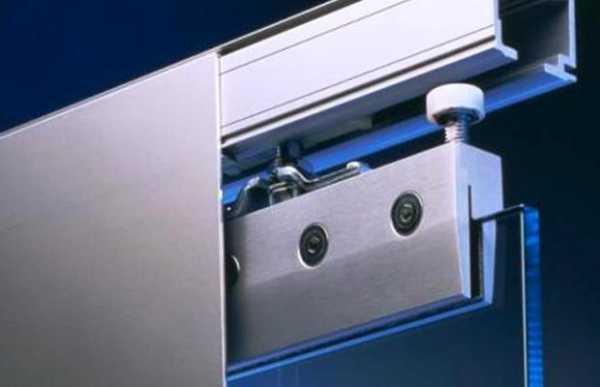

Главное, чем отличается система с направляющей вверху, это мощный прямоугольный рельс. Она служит не только для скольжения роликов, но и воспринимает на себя все нагрузки: вес двери, усилия, прилагаемые при открывании и закрывании. Такая направляющая слабой быть не может, это условие следует учитывать, выбирая раздвижную систему. По сравнению с другими системами ее достоинств немного: невысокая цена и простой монтаж.

Основополагающим преимуществом подвесной направляющей для двери должна быть высокая надежность

Комплект фурнитуры для системы с верхним подвесом состоит из алюминиевого или стального профиля, имеющего одну или две параллельных направляющих рельсы. Каретка с роликами крепится к верхней части полотна, подвешивается на верхний профиль. Движение двери по направляющим ограничивается боковыми стопорами. В комплект входят крепежные детали и декоративный наличник.

Недостатков у подвесного способа довольно много. Использование одного только верхнего профиля приводит к частому заклиниванию. Вместо направляющей снизу применяется упор, дверь расшатывается из-за такой особенности. Заклинивание и расшатывание приводят к сокращению срока службы механизма. Он или перекашивается, или вообще выходит из строя. Попытки уменьшить нагрузку, установив дверное полотно тоньше стандартных 35 мм, ни к чему хорошему не приводят. Раздвижные механизмы остаются целыми, страдает дверь.

Преимущества и недостатки

Огромным преимуществом любой раздвижной конструкции является ее компактность. Она позволяет уменьшать дверной проём и делает его более лёгким. Также она способна сделать проход более широким и высоким, особенно это касается подвесных моделей. Раздвижная конструкция не требует распаха, поэтому вы сможете обставить комнату, в которую ведёт дверь на своё усмотрение, не учитывая конструкцию двери.

Большим преимуществом также является то, что такая дверь двигается очень плавно и бесшумно. Она не разбудит домочадцев лишними хлопками и прочими громкими звуками. Кроме того, раздвижной механизм двери предотвращает возможность прихлопывания хвостов животных или пальцев рук детей, поскольку дверь закрывается очень плавно.

Отдельно следует отметить преимущества компланарных систем раздвижных дверей. Это механизм сводит к минимуму появление лишних зазоров, чего не скажешь о других дверях. Так обеспечивается не только должный уровень шумоизоляции, но и вся конструкция в закрытом виде создаёт ощущение единства. Ещё одним достоинством компланарной системы, как и других типов закрытых конструкций является то, что направляющие полозья закрыты от посторонних глаз. Кроме того, поскольку они находятся внутри конструкции, на них не скапливается пыль и грязь, поэтому за конструкцией становится довольно легко ухаживать.

Компланарная система имеет массу преимуществ перед дверями купе, поскольку проход полностью освобождается и дверь занимает гораздо меньше места. То же самое можно сказать и о моделях – «гармошках», поскольку они компактно собираются около дверного косяка при открывании.

Механизм раздвижных дверей имеет различные фиксаторы, что является его несомненным плюсом. Так вы сможете зафиксировать дверь в полностью открытом, полуоткрытом или закрытом положении и можете подстроиться и облегчить себе проход. Кроме того, такой механизм и данная функция позволяет предотвратить захлопывание дверей в неподходящий момент.

Ещё одним преимуществом раздвижных дверей является то, что они не требуют небольшого пространства и их может установить практически каждый. Это касается наиболее простых механизмов, таких, как купе или гармошка. Кроме того, большим преимуществом является внешний вид таких изделий. Они смотрятся более интересно по сравнению с классическими распашными дверями. Существует больше возможностей для дизайна и выбора разных типов механизма.

Но такие двери имеют ряд недостатков. Так, некоторые системы, такие, как компланарные, имеют ограничения в размерах дверного прохода.

Недостатком практически всех раздвижных дверей и их механизмов является то, что они не могут обеспечить должный уровень шумоизоляции. Это обусловлено тем, что система раздвижения не является полностью герметичной, в чем она очень уступает распашным конструкциям. Этот недостаток вызван тем, что в конструкцию входит много составных элементов и между ними есть зазоры. Именно поэтому раздвижные двери очень редко используют для установки на кухне или в ванной комнате. Они легко пропускают запахи, лишний шум и могут отвлекать других домочадцев.

В шумные помещения для встречи гостей такие двери лучше не устанавливать, поскольку звуки в любом случае будут проникать. Из-за низкой герметичности механизм раздвижных дверей не позволяет обеспечивать и должную теплоизоляцию, поскольку холодные потоки воздуха могут проникать из одного помещения в другое, образуя сквозняки.

Ещё одним недостатком является высокая стоимость таких конструкций по сравнению с классическими распашными. Сам по себе этот механизм является не очень надёжным и требует особого ухода. Его необходимо смазывать и периодически проверять.

Распашные двери более прочные к внешним воздействиям, по сравнению с раздвижными. С защитной функцией раздвижные модели не справляются. Кроме того, некоторые механизмы могут заедать, особенно это касается скрытых типов, которые прячутся внутри стены.
