Предназначение, устройство, правильная установка и ремонт внешнего блока сплит-системы

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

устройство издает шум, гудит, нарушая спокойствие соседей;
конденсат может испортить фасад здания или попасть на балкон снизу;
габаритный блок перекрывает обзор или вид и окна;
существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

монтажные работы проводятся на лицевой части многоэтажки;
пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
сплит-система расположена над пешеходными дорожками;
на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

от конструкции до потолка — не меньше 15 см;
от модуля до правой или левой стены — не меньше 30 см;
от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Польза и вред от кондиционера

>Плюсы от устройства

Главным преимуществом климатизеров является то, что они создают в помещении подходящий для человека микроклимат. Это повышает, в свою очередь, производительность труда, улучшает настроение и самочувствие.

Следовательно, основным достоинством этого кондиционера является создание благоприятных условий для работы или отдыха. Основной задачей таких агрегатов является понижение температуры в жаркое время, и нагрев воздуха в холодный период.

К тому же установка кондиционеров в сервисных центрах или в интернет-залах позволяет миновать преждевременных поломок компьютерного оборудования из-за перегрева.

А также некоторые модели таких агрегатов способны выполнить еще несколько полезных функций:

Очищение воздушного пространства от неприятных запахов. Например, часто оконные кондиционеры монтируют на кухне и в туалете.
Увлажнение или осушение воздушной среды в помещении.

Минусы устройств

Однако при неправильном использовании кондиционера, от него может исходить определенный вред для здоровья человека:

Есть вероятность, что в этих устройствах размножаются вредные бактерии.
Климатическое оборудование благоприятствует распространению вирусов.
Кондиционеры, пропуская через себя воздух, убивают в нем полезные элементы.
Компрессоры создают шум во время работы.

На самом деле, в большинстве случаев, это относится к мифам, и такие утверждения не соответствуют действительности. Во избежание неприятных явлений, не нужно находиться под холодной струей воздушного потока.

Систематические чистки агрегата и его профилактический ремонт помогут избежать неправильной работы устройства. И если соблюдать эти элементарные правила, то кондиционер создаст в помещении приятный микроклимат, так необходимый человеку для приятного отдыха и плодотворной работы.

Критерии выбора крепления для кондиционера

При выборе кронштейнов учитывают следующие факторы:

Особенности стены здания. Наличие утеплителя или вентилируемого фасада требует удлинения крепежа. Пенопласт и другой теплоизоляционный материал не является надежным основанием для установки техники. Потребуются металлические шпильки.
Крепеж для кондиционера подбирается в соответствии с материалом стены. Фасад из газобетона обладает низкой устойчивостью на разрыв. Для монтажа используются специальные анкера и дюбеля из металла или полиамида. Поверхность стены должна быть ровной, это обеспечит плотное прилегание стоек и уменьшит уровень вибрации.
В характеристиках кронштейнов указывается рекомендованная нагрузка. Она должна соответствовать весу инсталлируемого кондиционера. Значение максимальной нагрузки в 2 раза превышает номинальное значение. Запас прочности необходим для исключения перегрузки при намерзании льда в зимний период.
Для наружных блоков весом более 120-150 кг требуются усиленные кронштейны

Опоры изготавливаются из металла толщиной 3 мм.
При покупке нужно обратить внимание, предусмотрены ли в комплекте метизы. В зависимости от модели потребуется 4-6 дюбелей, 4-6 винтов диаметром 10-12 мм

Для закрепления внешнего блока необходимо 4 оцинкованных болта размером 8 (10) на 50 мм, 4 гайки и 8 шайб.
Уровень шума работающего кондиционера не должен превышать показателей, комфортных для людей, проживающих в соседней квартире. Для снижения вибрации устанавливаются специальные резиновые шайбы. Виброгасители подбираются по весу конденсаторного модуля сплит-системы.

Виброгасители необходимы для снижения уровня шума

Размеры планок подобраны под климатическую технику различной мощности и габаритов. Большинство бытовых сплит-систем монтируется на кронштейны размером 450×450 мм или 450×500 мм. Метизы выбираются в соответствии с нагрузкой, вес наружных блоков колеблется в пределах 36-150 кг. Кондиционеры высокой мощности требуют большей опорной площади крепежа, для них рекомендуются изделия размером 1000×700 мм, 1200×1000 мм.

Бесперебойность и долговечность работы кондиционирующей системы зависит от соблюдения правил монтажа. Внутренний блок устанавливается на специальную пластину, закрепленную четко по горизонту. Внешняя часть размещается с северной или восточной стороны (вдали от солнечных лучей). При выборе размеров крепления учитывается требование по установке наружного модуля на расстоянии в 10-15 см от стены. Промежуток необходим для свободного отвода горячего воздуха.

Инструкция по монтажу

Кронштейны прикладываются к стене в месте установки кондиционера. Положение деталей выравнивается по строительному уровню.
Сквозь перфорацию выполняется разметка.
Стойки убираются. Дрелью высверливаются отверстия в стене. Забиваются дюбеля.
Опорные элементы возвращаются на место и закрепляются болтами. Проверяется плоскость монтажа и прочность соединения.

Обратите внимание

Существует ряд правил, которые необходимо соблюдать не только из-за техники безопасности, но и ради успешной работоспособности аппарата в будущем. Вот эти правила:

Перед началом очистки/диагностики/ремонта кондиционер нужно ОТКЛЮЧИТЬ от электросети. Не начинайте работы с включенным в розетку аппаратом! Отключения с пульта недостаточно, обязательно выдерните вилку из розетки;
Соблюдайте рекомендации производителя. Всю исчерпывающую информацию об эксплуатации, обслуживании и ремонте производитель указывает в технической документации. Она поставляется в комплекте с кондиционером при покупке;
Производите самостоятельный ремонт только в том случае, если обладаете необходимыми навыками. У большинства пользователей нет должного опыта в ремонте сложной климатической техники, поэтому мы рекомендуем обратиться за помощью в сервисный центр. Исключение — очистка и дезинфекция кондиционера. С этой задачей справится любой взрослый пользователь, у которого есть час-два свободного времени и стремянка.

Соблюдая эти несложные правила вы продлите срок службы вашего кондиционера. А ведь это самое главное. Техника должна радовать вас на протяжении долгих лет. И лишь своевременное качественное обслуживание позволит добиться положительного результата.

Уход и обслуживание

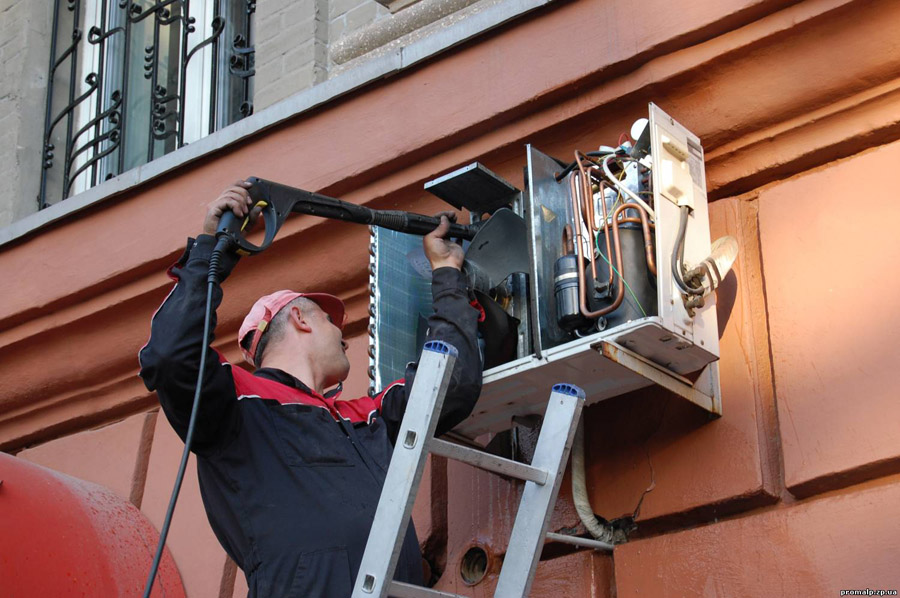

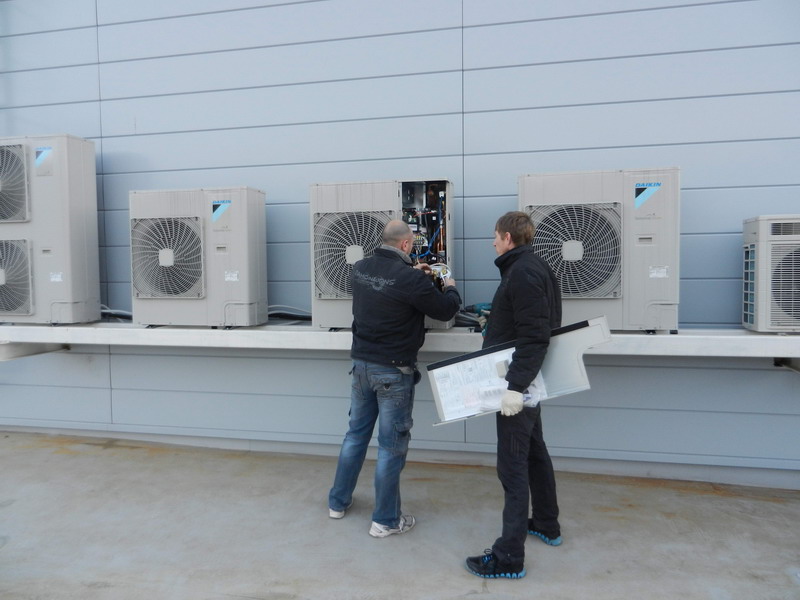

При обычном применении кондиционера нужно раз на шесть месяцев проводить его профилактическое обслуживание. Специалист осматривает кронштейны, целость и степень засорения очистительных элементов, меряет рабочее давление фреона и его объем.

Замена хладагента – трудоемкий и важный процесс при обслуживании сплит-системы

При неосторожном проведении замены, фреон может навредить здоровью.. По этой причине для планового обслуживания кондиционера нужно нанимать профессионала

Уход производится довольно просто и для этого не требуется мастер. Уход кондиционера включает в себя устранение пыли и проверку фильтров

По этой причине для планового обслуживания кондиционера нужно нанимать профессионала. Уход производится довольно просто и для этого не требуется мастер. Уход кондиционера включает в себя устранение пыли и проверку фильтров.

Устройство внутреннего и внешнего блоков сплит системы

Если внешний блок соединен с одним внутренним, эта конструкция называется моносплит-системой. При наличии нескольких внутренних блоков (до семи) с одним внешним — мультисплит-системой. Рассмотрим, как устроена сплит система, а также плюсы и минусы сплит систем для охлаждения воздуха.

В устройство внешнего блока сплит системы входят компрессор и механизмы для подачи, очистки, нагревания воздуха и других функций, которые зависят от типа сплит-системы. Наружный блок сплит системы, как правило, монтируют на кронштейны, закрепленные на наружной стене дома, однако он может быть установлен на чердаке, в подвале и других местах, с тем чтобы обеспечить поступление в конденсатор более холодного воздуха.

Через отверстие в стене диаметром 40—60 мм внешний блок связывают с внутренним. После прокладки коммуникаций (это медные трубки, покрытые термо-флексом, пластиковая дренажная трубка и электрокабель, вместе образующие фреоновую трассу) отверстие герметизируют.

В устройство внутреннего блока сплит системы входят теплообменник и роторный вентилятор. Поскольку все комплектующие, способные производить шум, перенесены во внешний блок, внутренний функционирует почти бесшумно (24—26 дБ).

Кроме того, это позволяет придать компактность внутреннему блоку и органично вписать устройство в интерьер, тем более что его дизайн можно подобрать практически под любое оформление помещения.

Кроме основных функций, сплит-системы могут выполнять и добавочные, среди которых таймер, дистанционное управление (пульт с дисплеем), различные фильтры, подогрев воздуха.

Все перечисленное — безусловные плюсы сплит-систем, недостатками же сплит систем являются высокая стоимость агрегата; невозможность самостоятельного монтажа (за это придется заплатить отдельно); отсутствие подачи свежего воздуха (даже самые мощные системы обеспечивают всего лишь 10% свежего воздуха).

Сплит-системы эффективно работают на площади от 15 до 140 м2.

Они производятся в нескольких модификациях:

настенные мощностью 1,5—5 кВт;
напольно-потолочные мощностью 4—9 кВт;
колонные мощностью 4—14,5 кВт;
кассетные мощностью 5—15 кВт;
многозональные.

В быту обычно используют настенные сплит-системы, остальные относятся к полупромышленным и промышленным системам кондиционирования.

Протяженность фреоновой магистрали

Пользователи климатической техники часто ведут споры о расстоянии от внешнего блока кондиционера до внутреннего, а затем экспериментируют с установкой. Их можно понять – иногда особенности интерьера или расположения комнат требуют увеличения длины трубопровода.

Но профессиональные монтажники точно знают, что самовольно увеличивать или уменьшать длину трубопровода нельзя. И действительно, отступление от требуемых параметров тут же сказывается на производительности кондиционера.

Выясним, какими должны быть нормы установки и почему нельзя их менять.

Нормы расстояния между блоками

Монтажные нормативы устанавливает производитель. Если вы возьмете инструкцию, то в разделе по установке найдете схемы и рабочие параметры, на которые нужно ориентироваться при монтаже.

Как правило, указывают максимальную длину магистрали, о минимальной ничего не говорится. Но в комплекте с блоками вы найдете медные трубки для их соединения – их ни в коем случае нельзя укорачивать.

Длина трубопровода зависит от модели.

Для бытовых сплит-систем с внутренним настенным блоком действуют следующие нормы:

максимальное расстояние между блоками – 15 м или 20 м (реже – 10 м);
минимальное расстояние между блоками – 3, 4, 5 м (по длине трубы в комплекте).

Точные данные указаны в технических документах к конкретной модели.

По параметрам, указанным в таблице, понятно, что при удлинении трассы требуется дополнительное заполнение контура фреоном.

Если сплит-система укомплектована 5-метровой трубой, укорачивать ее нельзя. Что делать, если расстояние между блоками всего 3 м, а трубка – 5 м? Нужно просто аккуратно смотать ее крупными кольцами, без сломов и перекручиваний, и оставшиеся 2 м спрятать в одном из блоков.

Слишком короткий трубопровод

Если производителями не указана минимальная длина фреоновой магистрали ни в одном из доступных источников (бумажной или электронной инструкции, видеоролике), ориентируйтесь на общепринятое значение – 3 м. Короче трассу делать нельзя.

Если вспомним, как происходит процесс перехода хладагента из одного состояния в другое, то поймем, что короткой трубы просто не хватит для полного преобразования вещества. Фреон, не успевший превратиться в газ в испарителе, в виде жидкости поступит в компрессор, чего допускать нельзя.

Последствия установки слишком короткого трубопровода бывают различными:

поломка деталей кондиционера;
переход вибраций от наружного модуля к настенному;
нехарактерные для кондиционера шумы – бульканье фреона в трубопроводе.

Перечисленные неприятности можно устранить только увеличением длины трубопровода. Как видите, небольшой монтажный нюанс оказался очень важным.

Расстояние больше стандартного

Как вам уже известно, максимальная длина фреоновой магистрали ограничена 20 метрами. Это значение актуально для домашних моделей со средней производительностью 2,5-3 кВт. Но для полупромышленных агрегатов от 8-9 кВт используются другие границы – длина трубопровода увеличивается до 50 м.

Можно сделать вывод, что параметры расстояния между блоками сплит-систем напрямую связаны с такой технической характеристикой, как производительность.

Самое опасное, что может произойти при слишком длинном трубопроводе – снижение давления. Причем негативные последствия ожидают оба участка – газовый и жидкостный.

Если падает давление газа перед поступлением его в компрессор, то на выходе оно также становится более низким. В результате снижаются параметры температуры, происходит обмерзание.

Специальной функции подогрева магистрали не предусмотрено, поэтому компрессор из-за нагрузки перегревается и ломается. Особенности диагностики компрессора и способ его ремонта вы рассмотрели в статье: Как проложить трассу кондиционера: специфика устройства коммуникаций

Снижение давления на участке трубопровода с жидким фреоном приводит к тому, что растет доля газа. Большое содержание газа увеличивает скорость движения хладагента, что приводит к еще большему падению давления. В таких условиях нормальное функционирование кондиционера просто невозможно.

Но есть один выход: чтобы снизить потери давления в магистрали, увеличивают диаметр медной трубы. Для этого используют формулу:

Профессиональные монтажники советуют увеличивать длину фреоновой магистрали только на горизонтальных участках.

Чтобы не обращаться к сложным вычислениям, рекомендуют увеличить диаметр трубы для газа (она чуть толще) на 1 размер: то есть 3/8 заменить на 1/2, 1/2- на 5/8 и т.д.

И обычный монтаж кондиционера, и замену труб не рекомендуем выполнять самостоятельно. Опытные специалисты лучше знают, как поступить в сложных случаях и избежать возникновения неполадок.

Как работает сплит-система?

Принцип работы любого кондиционера, вне зависимости от его технологических особенностей, основывается на базовом свойстве хладагента (фреона) легко и быстро переходить из жидкого состояния в парообразное, и наоборот. Перемещаясь по металлическим змеевикам из одного блока системы в другой, фреон преобразуется, забирая тепло из внутренней части агрегата и отправляя его во внешний блок. В общих чертах данный процесс представляет собой циклическую систему, каждый цикл которой состоит из 4-х основных этапов.

1. Первым в работу вступает вентилятор внутреннего блока. Именно он втягивает в себя теплый воздух из помещения и отправляет его в металлический змеевик испарителя.

2. В змеевик-испаритель сплит-системы также поступает жидкий хладагент, температура которого составляет 2 градуса Цельсия. Благодаря разительному отличию от температуры воздуха в помещении, хладагент поглощает тепло и, нагреваясь, постепенно переходит в газообразное состояние. Процесс испарения сопровождается более интенсивным поглощением тепла, что и позволяет сделать воздух в комнате прохладнее.

3. Избавиться от собравшегося в испарителе тепла позволяет компрессор, расположенный во внешнем блоке сплит-системы. Работая на скорости 3500 оборотов в минуту, компрессор быстро перемещает хладагент по кольцам змеевика. Он сжимает газ, еще больше повышая его температуру, и выпускает нагретый до 65-ти градусов Цельсия фреон в змеевик конденсатора.

4. Попав в конденсатор, газ постепенно отдает свою температуру под воздействием теплых, но, все же, более прохладных труб змеевика. Перемещаясь внутри конденсатора, он все больше охлаждается и преобразуется из парообразного состояния в жидкость. Процесс конденсации позволяет хладагенту избавиться от температурных излишков и вновь обрести свои холодильные свойства.

Достигнув температуры 2-3 градуса Цельсия, фреон снова попадает в испаритель и цикл повторяется.

Статья взята с: https://valles.ru/blog/klimaticheskaya-tekhnika/ustroystvo-i-printsip-raboty-split-sistemy-razbiraem-po-polochkam/

Неисправности и поломки

Внешний блок, как и любая техника, не застрахован от поломок или других технических проблем. Если эксплуатировать кондиционер в зимнюю пору без устройства зимнего пуска, это может повлечь за собой поломку или сбои в работе компрессора.

При низких температурах происходит обмерзание наружного блока, поэтому хладагент, не закипев, отправляется в компрессор. Это и стает причиной неисправностей в его работе.

Для того, чтобы уберечь компрессор от такой участи, а наружный блок от обледенения, нужно установить устройство зимнего пуска, либо эксплуатировать кондиционер по правилам: не применять оборудование в режиме обогрева зимой, при минусовых температурных показателях.

Также может поломаться вентилятор, втягивающий воздух в кондиционер. Вентилятор может выйти из строя раньше времени через накопление пыли и мусора внутри блока.

Если возникли проблемы с электроникой, то нужно чинить платы, ответственные за управление и стабилизацию работы кондиционера. Есть вероятность появления неисправностей с целостью электросетей.

Выбираем место для внутреннего блока

Начнем с самого простого: выбор места размещения с точки зрения удобства пользования. Внутренний блок надо разместить так, чтобы охлажденный воздух распространялся по всей комнате, но не попадал напрямую на кровать, рабочий стол, кресло. В принципе, можно перенаправить поток при помощи подвижных жалюзи, но гораздо лучше изначально подумать об этом.

Варианты расположения внутреннего блока сплит системы

Наиболее правильное в этом случае решение разместить кондиционер над изголовьем кровати, над или сбоку от стола. В этом случае поток холодного воздуха будет «обтекать» место отдыха или работы, что гораздо более комфортно и менее опасно для здоровья.

Кроме того есть технические моменты, которые надо предусмотреть до того как начата установка кондиционера своими руками. Внутренний блок соединяется с наружным при помощи трассы из медных труб и кабеля управления. Выходы для подключения трассы находятся справа (если смотреть на блок спереди), но их можно выгнуть таким образом, чтобы они оказались слева или снизу. Эти выходы — это медный трубки длиной 30 см.

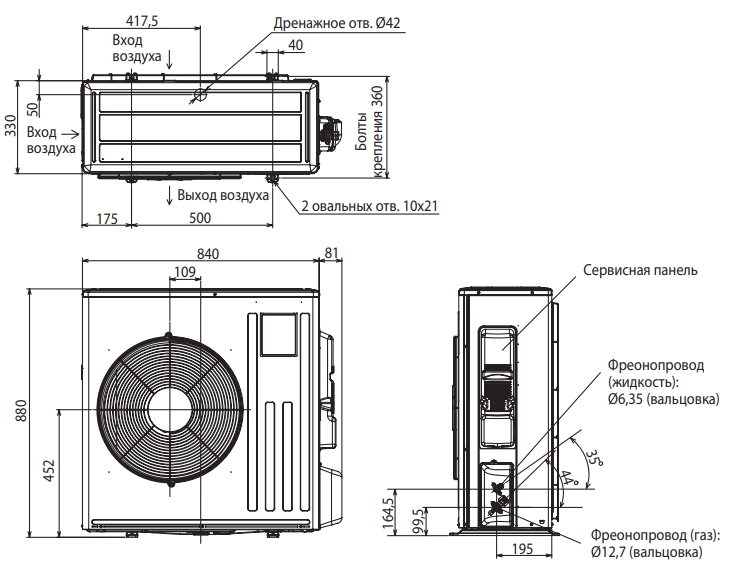

Выходы из наружного блока сплитсистемы (вид сзади)

К ним подключается трасса (пайкой или развальцовкой), а место соединения должно быть доступно для обслуживания. Потому этот участок трассы в стену (в штробу) не прячут, а закрывают декоративным коробом. При этом трассу можно располагать по-разному — в зависимости от того, на какой стене повесили внутренний блок и где по отношению к нему находится наружный блок.

Блок слева от наружной стены

Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.

Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены

Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.

Установка кондиционера своими руками: если трасса должна проходить в помещении

Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.

На стене справа от наружной

Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).

Пример монтажа внутреннего блока кондиционера на справа от наружной стены

При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.

Свойства комплектации

Существует линия моделей наружного блока кондиционера, что оснащены так называемым «зимним комплектом». Этот комплект рассчитан на поддержку в эффективной работе сплит-системы во время зимы, когда температура близится к минусовым значениям.

Он работает лишь для охлаждения оборудования и наилучшим образом подойдет для монтажа в помещениях, где степень выделения тепла высокая.

Работа зимнего комплекта включает несколько процессов:

Отключение вентиляционной системы регулятором управления вентилятором, а также ее включение во время нагрева теплообменника.
Нагревание дренажной трубы.
Нагревание перед пуском картера компрессора.
