Насадки на бензопилу: бур, лебедка, болгарка, дровокол
Насадка болгарка — используя такую насадку, бензопилой можно легко резать металл и камень. Это очень удобное приспособление, которое сэкономит немало финансовых средств. Там где нет электричества, но очень нужно поработать болгаркой, насадка болгарка на бензопилу будет просто незаменимой.
При осуществлении выбора насадки в виде болгарки на бензопилу, очень важно подбирать её к какой-то конкретной модели бензоинструмента. Также нужно понимать, что подобного рода насадки способны создавать излишнюю нагрузку на бензопилу, поэтому с ними нужно уметь работать. Насадка лебедка — если вы часто путешествуете на своем внедорожнике или вам нужно оттащить спиленное дерево, вытащить что-либо большое и тяжелое, то насадке в виде лебедки, очень даже пригодится
Такая лебедка на бензопилу имеет достаточно большое тяговое усилие (3 тонны и выше), она может быть различной длины, от 10 метров и более
Насадка лебедка — если вы часто путешествуете на своем внедорожнике или вам нужно оттащить спиленное дерево, вытащить что-либо большое и тяжелое, то насадке в виде лебедки, очень даже пригодится. Такая лебедка на бензопилу имеет достаточно большое тяговое усилие (3 тонны и выше), она может быть различной длины, от 10 метров и более.
В свою очередь, имея достаточно простую и надежную конструкцию, лебедка на бензопилу станет незаменимым помощником в дороге. Подсоединяется она вместо штатной шины бензопилы, используя для передачи крутящего момента, цепную передачу
При выборе лебедки, также очень важно придерживаться какой-то конкретной модели бензопилы. В противном случае, насадка может к ней не подойти или будет работать в половину своей эффективности
Насадки мотобур и дровокол
Насадка дровокол — просто идеальное приспособление для колки дров в домашних условиях. Используя бензопилу с насадкой дровокол, можно расколоть большие в диаметре поленья, 40 см и более. Теперь нет нужды мастерить самодельный дровокол для этих целей или покупать его в магазине. Простое, но эффективное приспособление, поможет быстро заготовить большое количество дров на зиму.
Состоит насадка дровокол для бензопилы из конусообразного штыря с мелкозаглубленной резьбой. При вращении штырь ввинчивается в полено, создавая тем самым, нагрузку внутри него, из-за которой и происходит быстрая колка дров
Осуществляя выбор насадки дровокола для бензопилы, так же, как и в предыдущих двух случаях, очень важно учитывать какую-то конкретную модель бензоинструмента

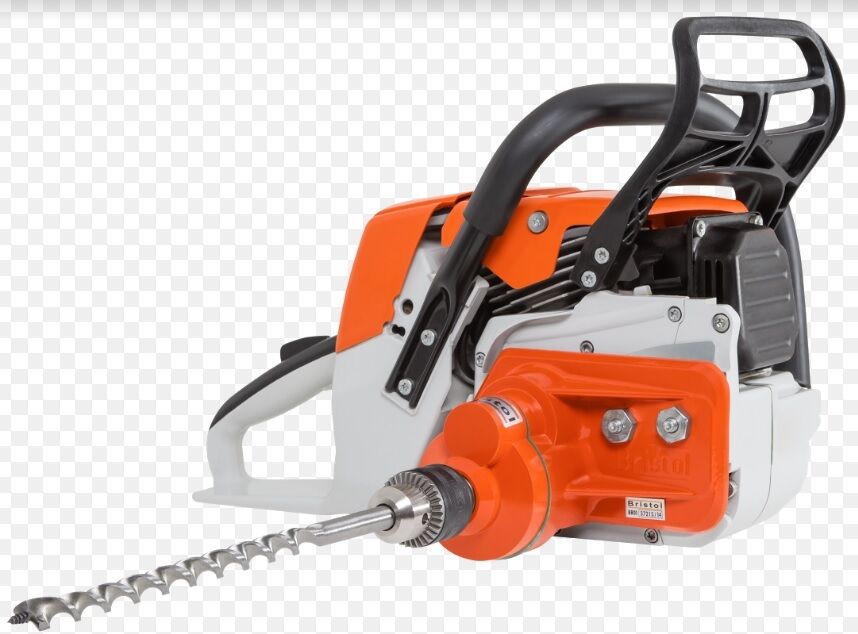

Насадка мотобур — очень популярная насадка, которая позволит превратить даже самую маломощную бензопилу в настоящий мотобур. Данная насадка станет отличным помощником при сверлении лунок во льду и отверстий под установку столбов забора
Диаметр насадки может быть разным, 35 см и более, поэтому данный параметр очень важно учитывать при выборе
Это далеко не все насадки на бензопилу, которые можно встретить на строительных рынках и в магазинах. Тем не менее, эти четыре насадки пользуются наибольшей популярностью. Ниже в статье будут рассмотрены основные критерии их выбора.
На что смотреть при выборе насадки для бензопилы
В первую очередь нужно обращать внимание на материал изготовления насадки. Самыми прочными и надежными, признаны насадки из стали, они достаточно долговечны и обладают большой износостойкостью. Не менее важный критерий, это качество исполнения насадки, отсутствия люфтов и т
д. Выбираемая насадка для бензопилы должна иметь правильную геометрию и абсолютно подходить к какой-то конкретной её модели. Поэтому прежде чем купить насадку, её нужно проверить в работе, поставить на бензопилу, и убедиться в полной совместимости с ней
Не менее важный критерий, это качество исполнения насадки, отсутствия люфтов и т. д. Выбираемая насадка для бензопилы должна иметь правильную геометрию и абсолютно подходить к какой-то конкретной её модели. Поэтому прежде чем купить насадку, её нужно проверить в работе, поставить на бензопилу, и убедиться в полной совместимости с ней.
Также при выборе насадки следует учитывать её скорость вращения и нагрузку, которую она будет создавать на двигатель бензопилы. Наиболее тяжелыми для работы бензопил считаются насадки в виде лодочного мотора, буры и болгарки. Они должны быть подобраны в соответствии с мощностью двигателя бензопилы, в противном случае, мотор может быстро выйти из строя и уже без капитального ремонта не обойтись.
Дебаркер, кородер чашкорез для бензопилы: насадки для обработки древесины
Специальные виды насадок на бензопилу для снятия коры со спиленных бревен и проделывания продольных и поперечных пазов, называется кородером или дебаркером. Изделия бывают двух вариантов исполнения — дисковые и барабанные. Каждый вариант имеет соответствующее предназначение, однако для их обозначения используется общее название дебаркер.
Барабанные дебаркеры используются для удаления с бревен и досок коры, а дисковые за счет специфики конструкции предназначены непосредственно для вырезания монтажных пазов, чаш и углублений. Более подробно познакомимся с моделями по-отдельности.
Насадки дискового типа представляют собой круглую фрезу с выемками, в которых расположены лезвия. Такие устройства еще называют чашкорезами. Диск фиксируется на шпинделе при помощи контргайки. В действие приводится механизм от ременной передачи.
Такие устройства можно применять не только для проделывания пазов в древесине, но и для снятия коры. Однако для реализации последней функции потребуются большие затраты времени и сил, поэтому лучше использовать кородер, описание которого представлено ниже. Чашеобразный дебаркер или фигурная фреза используется для художественной резки и изготовления деревянных скульптур.
Как выглядит такой инструмент в работе, можно посмотреть на видео ниже.
Средняя стоимость таких насадок составляет 40-50 долларов. Однако есть модели дороже, которые отличаются высокой износоустойчивостью материалов.
Дебаркеры на бензопилу барабанного типа (их еще называют кородерами и окаривателями) представляют собой цилиндрические элементы с несколькими пазами, в которых установлены лезвия. Количество ножей зависит от модификации насадки. Их может быть 2 или 4. Основная цель таких устройств — снятие коры с бревен.
Как и насадки дискового типа, барабанные устройства приводятся в действие также от ременной передачи. Принцип установки насадки кородер на бензопилу, а также особенности ее применения, можно посмотреть на видео.
Основные параметры кородеров для бензопилы:
- вес. Средний их вес составляет около 3 кг;
- минимальная мощность двигателя бензопилы. Не рекомендуется использовать устройства на бензопилах с моторами, мощность которых ниже 3 л.с.;
- скорость работы. Оптимальная скорость составляет 8000 об/мин;
- рабочая ширина. Составляет 12 см.
Монтаж насадки выполняется довольно легко. Для этого необходимо снять шину с цепью, а также поменять штатную звездочку на шкив. Стоимость изделий начинается от 30 долларов.
Что представляет собой насадка-болгарка
Посредством использования такого приспособления удастся превратить бензопилу в болгарку. Основное достоинство насадки заключается в том, что усовершенствование не потребует больших материальных затрат, а полученный в результате агрегат будет доступен в местах, где нет доступа к электрической сети
Важно также и то, что угол захвата такой болгарки будет больше, чем у обычного инструмента
Болгарка, полученная в результате монтажа насадки, может быть использована для резки материалов разной прочности.
Насадка отличается громоздкими размерами, что может вызвать трудности при ее установке. Эксплуатация готового агрегата сопровождается образованием большого количества пыли, загрязняющей воздух.
Насадки различаются формой шкива, диаметром, а также способом установки.
Приспособление можно приобрести в готовом виде либо выполнить самостоятельно. Для этого понадобится шкив, вал с подшипником, шина и ремень. Предварительно необходимо подготовить чертежи и расчеты, соответственно которых будут выполниться работы. Все элементы самодельного механизма должны быть четко подогнаны друг к другу.
Не исключена возможность использования в работе переходника и редуктора (место шины). Это поможет избежать значительной разницы в величине крутящего момента бензопилы (14 тыс. оборотов за минуту) и болгарки (7 тыс. оборотов за 1 минуту). Пренебрежение разницы приводит к быстрому разрушению отрезного диска.
Приспособление превращает бензопилу в снегоуборщик
В феврале весна уже готовится вступить в свои законные права, а коварная зима борется за свое место, выпуская на улицы метели и вьюги. А значит, еще не время убирать на хранение лопаты и снегоуборщики. Участник нашего форума Step139 предлагает проводить зиму как следует, изготовив самодельный снегоуборщик на базе бензопилы «Урал-2».
Step139 живет на Байкале, где снега в холодное время года такие же бескрайние, как само знаменитое озеро. Раньше форумчанин очищал участок с помощью обычной алюминиевой лопаты, но однажды, после масштабного снегопада, крепко задумался над тем, чтобы приобрести спецтехнику. Электрический вариант отпал сразу из-за необходимости носить за собой кабель. Бензиновый и несамоходный агрегат было неудобно перемещать по крутым склонам участка. Самоходная же модель оказалась достаточно тяжеловесной, и, к тому же, ее нельзя было спускать по ступенькам.
Последними факторами, склонившими мужчину к изготовлению собственного снегоуборщика, стали тяжелые почвы – суглинок со щебнем и удаленность от города: в случае поломки, магазинную технику пришлось бы везти в ремонт за 70 километров. Агрегат он решил делать максимально простым, полностью железным, но в то же время легким и ремонтопригодным.
Для изготовления самодельного снегоуборщина форумчанину потребовалось:
• бензопила «урал-2», которая лежала без дела в гараже с далеких советских времен;
• лист металла 1400х400 мм и толщиной 2 мм (лопасти и лопатки);
• лист нержавейки 700х800 мм, 1 мм (кожух ковша);
• вал d20мм l =800 мм;
• пара подшипников d48/20 мм, запрессованных с двух сторон в трубу;
• две ненужных дуги (квадрат 20х20 мм) и две перекладины (тоже 20х20) от теплицы (рама);
• гайки, шайбы, куски уголка 35 мм и металла, полоска 2 мм шириной и 40 мм длиной понадобилась для крепления кожуха к боковым стенкам;
• венец задней звезды от мотоцикла «минск» (большая ведомая звезда);
• звездочка от мотоцикла «восход» (ведущая, маленькая);
• цепь от мотоцикла «минск», «восход»;
• тросик тормоза от снегохода;
• курок для газа;
• резиновые ручки от снегохода.
Почти половину из этого списка участник FORUMHOUSE нашел у себя в гараже, остальное пришлось докупить в магазине – на это Step139 потратил 801 рубль.
Просматривая ролики о снегоуборщиках в Интернете, Step139 сделал вывод, что чем короче рама и выше ручки, тем больше вероятность зарывания шнека. Этой ошибки форумчанин решил избежать при конструировании своего агрегата.
На форуме народный умелец привел очень подробные математические расчеты и даже опубликовал их черновик. Изготавливать спиральную лопасть он решил диаметром 300 мм и шириной 220 мм с шириной рабочей части 70 мм. Для этого форумчанин использовал лист металла толщиной 2 мм – болгаркой и лобзиком выпиливал из него кольца, а затем с помощью тисков растягивал их в спираль. Эта работа оказалась тяжелой в физическом плане.
Следом из этой же стали Step139 изготовил лопатки, вырезал из металлического уголка пластины и приступил к сборке шнека в единое целое. На ровной поверхности приварил лопатки перпендикулярно к валу. От лопаток отмерил 220 мм и приварил две боковые пластины. После этого струбцинами зажимал лопасти к лопаткам и пластинам и все это проваривал. Центральную перемычку каждой лопасти при этом надо плотно прижать к валу, а перемычки у каждой пары лопастей – разместиться строго друг напротив друга и на расстоянии 110 мм от боковых пластин и лопаток, т. е. посередине. Из металла 4 мм форумчанин вырезал диск диаметром 110 мм и прикрутил к нему болтами венец задней звезды от мотоцикла «Минск». Затем обрезал вал под размер с учетом зазоров с боковыми стенками.
В поисках металла для боковых стенок Step139 обыскал всю округу. Была даже мысль порезать на куски общественную помойку, но в итоге, металл все же нашелся. А так как самая сложная часть работы – изготовление шнека – была уже проделана, дальше события развивались быстро: форумчанин изготовил кожух ковша, установил шнек, двигатель с цепью и оставшиеся детали. Свой снегоуборщик участник FORUMHOUSE начал собирать за неделю до Нового года, а уже в январе провел первые испытания.
Описание
Народные умельцы издавна славились своими золотыми руками и гениальными идеями, которые впоследствии могли перевоплотить в жизнь не только они сами, но многие другие хозяйственные мастера. Примером такой переделки может служить болгарка из бензопилы.
Болгарка может пригодиться в любом хозяйстве, потому как периодически требуется проведение шлифовальных работ и резки. Но если ее нет, а имеется пила, работающая на бензине, то можно создать самодельную болгарку, которая будет работать не хуже производственной.
Достоинства самодельной болгарки:
- Независимость в работе и от электрической сети.
- Высокая производительность по сравнению с электрическими аналогами.
- Существенная экономия по сравнению с приобретением нового аппарата.
- Не сложность проводимых работ по переделке.
Тяговые устройства
Широким функционалом характеризуется установленная на мощную бензопилу тросовая «Лебедка». Тяговое усилие насадки варьируется в диапазоне до 2-х тонн, радиус действия до 30 метров.
В эксплуатационных возможностях тягового устройства:
- трелевка сваленных деревьев;
- вытаскивание застрявшей автотехники;
- подъемные работы и перемещение нестандартных грузов волоком или с помощью катков;
- вспашка тяжелых грунтов на труднодоступных для тракторной техники земельных участках.
Охотно комплектуют свои машины бензопилами с лебедочным оборудованием автомобилисты, проживающие в регионах с плохими дорогами.
Необходимые рабочие элементы
О том, как с болгарки сделать электропилу на данный момент сказано немало. Мы же коснемся самого распространенного способа, для которого у Вас обязательно должны быть такие исходные механизмы:
- болгарка, которая будет усовершенствоваться;
- набор гаечных ключей;
- крепление для бензиновой пилы;
- имеющийся арсенал гаек и болтов различного размера;
- винт для крепежа шины и натяжения режущего полотна;
- шина от электроножовки;
- режущий механизм (сама цепь).
Цепная электропила из болгарки делается в 5 последовательных этапов:
- Первоначально необходимо отсоединить от болгарки наждачный диск. Для этого просто снимается болтовое крепление, которое удерживает его в неподвижном состоянии;
- Производим накручивание специального винтового элемента, который впоследствии будет удерживать цепь электропилы. Для этого берем гаечный ключ и затягиваем максимально до упора);
- Берем дрель, устанавливаем сверла по металлу и проделываем два отверстия непосредственно в защитном щитке болгарки. Их диаметр должен соответствовать размеру болта. Нужны они для того, чтобы закрепить через них шину;
- Острожными движениями вставляем крепежи для шины в полученные отверстия, после чего продеваем болты. Они должны быть надежно закручены с противоположной стороны гаечными ключами;
- На завершающей стадии надевается шина, а после нее – сама цепь, закрепляющаяся регулирующими винтовыми зажимами. Но помните, что в данном случае перезатянуть болт, так же как и недозатянуть одинаково неприемлемо. Поэтому строго следите за тем, чтобы цепное полотно немного провисало. Это и будет оптимальной степенью его затяжки.
Вот и все, процесс изготовления простой и под силу любому технику. Главная задача, которую необходимо решить, прежде чем приступить к делу, приобрести соответствующие шину и цепь. Но имея желание это не так сложно.
Менее, чем за час и при минимальных затратах электропила из болгарки своими руками может стать Вашим собственным изобретением.
- Первоначально необходимо отсоединить от болгарки наждачный диск. Для этого просто снимается болтовое крепление, которое удерживает его в неподвижном состоянии;
- Производим накручивание специального винтового элемента, который впоследствии будет удерживать цепь электропилы. Для этого берем гаечный ключ и затягиваем максимально до упора);
- Берем дрель, устанавливаем сверла по металлу и проделываем два отверстия непосредственно в защитном щитке болгарки. Их диаметр должен соответствовать размеру болта. Нужны они для того, чтобы закрепить через них шину;
- Острожными движениями вставляем крепежи для шины в полученные отверстия, после чего продеваем болты. Они должны быть надежно закручены с противоположной стороны гаечными ключами;
- На завершающей стадии надевается шина, а после нее – сама цепь, закрепляющаяся регулирующими винтовыми зажимами. Но помните, что в данном случае перезатянуть болт, так же как и недозатянуть одинаково неприемлемо. Поэтому строго следите за тем, чтобы цепное полотно немного провисало. Это и будет оптимальной степенью его затяжки.
Как сделать ледобур из бензопилы своими руками?
Чтобы самодельный ледобур из бензопилы получился сбалансированным и удобным в эксплуатации, при его изготовлении необходимо придерживаться определенного порядка действий.
Алгоритм сборки приспособления выглядит следующим образом:
- Вначале потребуется сделать базовою заготовку. Для ее изготовления лучше всего подойдет цельный лист фанеры или 2 склеенных между собой металлических листа. На готовом изделии потребуется выполнить разметку, которая подскажет в каких местах нужно проделывать отверстия для креплений. Помимо этих отверстий в заготовке необходимо просверлить 2 дополнительные дырки. Первое из них нужно проделать напротив штатной звездочки самодельного бура, а второе – непосредственно вблизи первого. Второй отверстие будет служить местом для вкручивания фиксирующих гаек;
- Далее в верхней части заготовки из фанеры потребуется проделать углубление. Для этого подойдет шлифовальная машинка. К обратному месту готового углубления необходимо приложить используемый редуктор – это позволит определить подходящее место для его монтажа. Во время выбора места нужно учесть особенности бензопилы, которая используется для сборки самоделки. Если она оборудована 6-лучевой звездочкой, то для изготовления бура подойдет редуктор, размером 27 мм;
- После этого редуктор потребуется предварительно отцентрировать и установить его в устройство бура. Элемент должен быть надежно прикреплен к нижней части заготовки из фанеры. К верхней ее части необходимо прикрепить используемую бензопилу. Далее потребуется завести ДВС садового инструмента и проверить устойчивость устройства под действием вибрации;
- Затем к самоделке нужно прикрепить шнек. Для этой цели подойдет труба, которая имеет толстые стенки. К редуктору труба должна крепиться при помощи двух надежных болтов. Фиксация шнека и используемого редуктора выполняется при помощи переходника, одновременно выполняющего функции амортизатора. Для изготовления переходника подойдет 15-сантиметровая труба, на которую нужно предварительно наварить кольца. Готовый переходник потребуется очистить от образовавшихся заусенцев на токарном станке;
- Для более комфортной эксплуатации самодельного мотобура к приспособлению потребуется прикрепить рукоятки. Их можно сделать из предварительно изогнутой металлической трубы, оба края которой требуется оборудовать резиновыми уплотнителями. Готовая рукоятка крепиться к самоделке при помощи саморезов или любых других крепежей;
- Далее образовавшиеся лишние части используемой ранее фанеры потребуется отрезать. Оставшиеся края необходимо обработать при помощи электрического лобзика;
- Готовый ямобур из бензопилы нужно укомплектовать ножами для проделки лунок. Для этой цели подойдут листы из стали. Каждый из них потребуется обрезать и надежно приварить к металлической трубе, ранее используемой в роли шнека. В результате приваренные куски металлических листов вместе с шнеком должны напоминать спираль. Для более эффективного использования края металлических кусков потребуется тщательно заточить.
Готовый бур хорошо подойдет для рыбалки, а также для сверления лунок в почве. Приспособление будет показывать высокую эффективность и, при условии своевременного обслуживания, исправно прослужит на протяжении 4–5 лет.
Ленточная пилорама
Данный механизм является одним из сложных типов. Для его изготовления потребуется приобрести дорогостоящие материалы, включая двигатель необходимой мощности, подготовить систему передвижения станка и провести полную отладку и настройку оборудования. Изготовление его в домашних условиях может оказаться чрезвычайно затруднительным и дорогостоящим.
Принцип работы ленточной пилорамы кроется в ее названии. Режущий элемент представляет собой длинное полотно пилы, свернутое в кольцо. Это кольцо устанавливается на шкивы. Чтобы лента при разогреве не слетала, в качестве шкива используют автомобильные или мотоциклетные колеса. Они дают необходимую упругость.
Основным элементом конструкции, которому необходимо уделять первоочередное внимание, является рама. Именно она будет удерживать режущие элементы, привод, двигатель
Также рама обеспечивает плавное передвижение по направляющим и регулировку толщины распила
Сборку конструкции следует начинать с рамы
Также рама обеспечивает плавное передвижение по направляющим и регулировку толщины распила. Сборку конструкции следует начинать с рамы.
Двигатель играет важную роль в процессе пиления. Недостаточно мощная система приведет к частому застреванию пилы и малой эффективности, а слишком мощный может сломать режущий элемент. Как правило, используются электродвигатели с мощностью от 2 кВт. Двигатель размещают на стороне рамы, обратной режущим механизмам.
Самая простая часть – установка направляющих. Допускается использование любых прочных материалов – рельсы, швеллеры, двутавры. Расстояние между двумя параллельными направляющими составляет диаметр самого большого бревна, которое будет пилиться на этой пилораме. Направляющие крепятся на опоры, устанавливаемые через каждые полметра. Крепление частей между собой производится сваркой.
Совет! Подобные конструкции часто используются небольшими предприятиями. При относительно небольших затратах можно получить эффективный инструмент, способный провести продольную распиловку большого количества бревен. Однако для разового использования инструмент нельзя назвать эффективным – слишком большие затраты.
В данном видео изложен процесс распиловки древесины ленточной пилорамой. Это позволит оценить ее эффективность, а также заметить основные положительные и отрицательные стороны.
С помощью изложенных выше чертежей и описания, вы сможете сделать каретку для бензопилы своими руками. Необходимо помнить, что бензопила является чрезвычайно травмоопасным инструментом. Все части конструкции, особенно удерживающие шину пилы, должны быть надежными и крепкими. Части не должны «гулять» при подаче нагрузки. В противном случае можно получить серьезные порезы или травматические ампутации частей тела. Если вы не уверены в своих силах, рекомендуется доверить сборку механизма профессионалам или приобрести уже готовый комплект.
О возможностях бензопилы
Компактный и мощный мотор, неприхотливый в использовании бензиновый двигатель, герметичная система для подачи бензина, карбюратор мембранного типа (см. как настроить тут) – все это обеспечивает широкий спектр выполняемых бензопилой работ.
Конструкция бензопилы выполнена настолько удачно, что возможность поломки при ее использовании практически исключается (особенно при правильной обкатке).
Чтобы выбрать себе бензопилы, прочитайте наш рейтинг лучших бензопил. В этой нашей статье вы найдете советы по выбору бензопилы.
Возможно вам так же будет интересна статья про то, какие бензопилы выпускает производитель штиль.
4 Пилим ствол поперек – сложностей не будет!
Как видим, продольное распиливание бензопилой представляет собой достаточно трудоемкий процесс. Если вы хотите получить чурбаки, распиливая ствол поперек, а потом из них сделать доски, операция будет нецелесообразной из-за больших затрат сил. Чаще всего поперечный раскрой используется при необходимости изготовления из древесины дачной уличной мебели – столов, лавочек, небольших скамеек. Также он рекомендован для заготовки дров и для декоративного оформления садовых дорожек с помощью распиленных чурбаков. В подобных ситуациях бревна разрезают на небольшие по толщине (до 15 см) диски.
Поперечный раскрой используется при изготовлении дачной мебели
Процесс поперечного раскроя выглядит следующим образом:
- 1. Размещаете ствол на 70–80-самнтиметровых по высоте козлах (они должны быть максимально устойчивыми).
- 2. Убираете с древесины кору, если таковая имеется.
- 3. Выполняете небольшой пропил. Он станет играть роль направляющей канавки.
- 4. Разворачиваете на 90° обрабатываемый ствол. Шина бензоинструмента обязана идти строго по намеченной канавке.
- 5. Если вам нужны чурбаки, поставьте топором насечки на дереве.
- 6. Распиливаете ствол.
Поперечный и продольный распил бревен нужно производить с соблюдением норм безопасности. Работы желательно выполнять в плотной одежде, перчатках, очках, наушниках. Заранее подготовьте медаптечку – бензопила потенциально небезопасной инструмент, способный нанести серьезные травмы человеку. Всегда перемещайте пилу по направляющей только вперед и не пытайтесь надавить на нее посильнее. Инструмент должен идти свободно.
Бензопилу запрещено поднимать выше плеч. Инструмент нужно запускать только на земле. При этом тормоз цепи обязан находиться в задействованном состоянии. Его отпуск выполняется перед самым началом раскроя бревен. Нельзя заполнять емкость для бензина, если пила недавно использовалась. Следует дождаться остывания инструмента и бака для топлива. Позаботьтесь о безопасном выполнении работ. И тогда самостоятельная распиловка стволов деревьев не приведет к печальным последствиям. Удачи.
