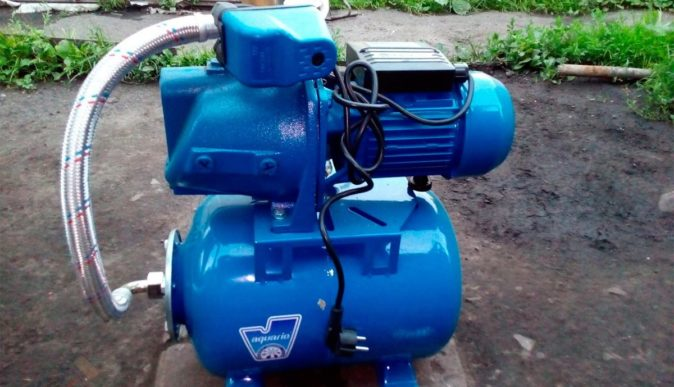

Как устроена насосная станция водоснабжения частного дома и дачи

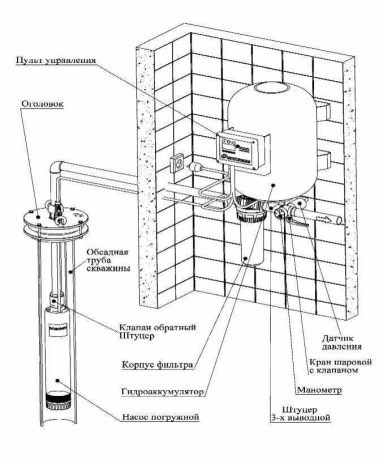

Как сделать насосную станцию из погружного насоса ↑

Чтобы сделать насосную станцию из погружного насоса, нужно соединить его с накопительным баком и установить автоматику.

Простейшая схема:

• блок автоматики, манометр устанавливают на накопительный бак, расположенный в доме;
• гидроаккумулятор соединяют трубами с насосом;
• на насос устанавливают обратный клапан, предотвращающий выдавливание воды обратно в источник;
• станцию подключают к разводке по потребителям.

Более усовершенствованный вариант — плюс к перечисленному установка фильтра тонкой очистки на трубопровод, соединяющий насос с гидроаккумулятором, и установка блока автоматики на распределительном коллекторе воды (холодная), а не на накопительном баке. При таком расположении блок управления возьмет на себя давление в системе подачи воды, что и является конечной целью.

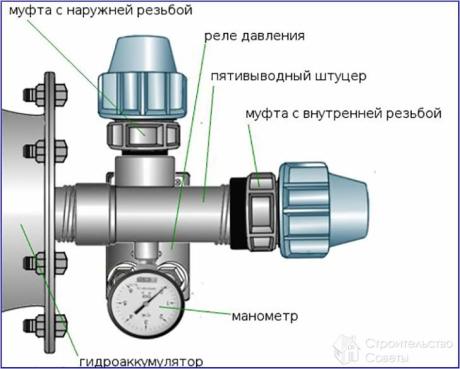

Схема установки автоматики на накопительный бакСхема установки обратного клапанаОбщая схема подключения насосной станции с погружным насосом

Вибрационные насосы в большом ходу, хотя можно найти массу доводов против их использования. Однако доводы и практика сильно расходятся

Этот тип оборудования откровенно популярен, потому автоматике для него уделим особое внимание

Российская система «ВиСтан» — наиболее подходящая (и востребованная) автоматика для станции с вибрационным насосом. Ее достоинства:

• назначение: система разработана специально для вибрационных насосов;
• встроенная защита от сухого хода;
• возможность работы без накопителя;
• интегрированный стабилизатор напряжения, работает от напряжения 160–250 В;
• автоматическая поддержка давления на уровне 1,5–2,0 бар;
• плавные пуск и остановка;
• защита от резкого скачка напряжения в сети;
• автоматическое возобновление работы после восстановления рекомендуемых параметров;
• простые монтаж/демонтаж.

Есть и недостатки:

• высокие требования к оборудованию: 3,0 бар на входе, на что способен далеко не каждый насос;
• ограничение (за счет сечения гибкой подводки) по расходу воды при работе без накопительного бака;
• неординарная реализация защиты от сухого хода: вполне может отключить оборудование не на сухом ходу, а при упавшем давлении;
• отсутствие регулировки внутрисистемного давления;
• дороговизна относительно самих вибрационных насосов.

Несмотря на стоимость, равноценную (вкупе с насосом) цене целой станции, «Вистан» активно используют: очень легко все разобрать и увезти в город на зиму, поэтому дачники отдают предпочтение именно этой автоматике. Для задач, более масштабных, чем водоснабжение дачного домика, «ВиСтан» не подходит, впрочем, как и сам вибрационник.

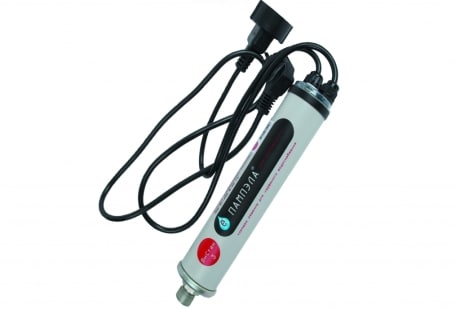

Российская система ВиСтан

Гидроаккумулятор насосной станции

Гидроаккумулятор, являющийся функционально важным узлом насосной станции, представляет собой герметичную металлическую емкость, подключаемую к выходному штуцеру насоса.

Устройство гидроаккумулятора

Внутри бака имеется эластичная мембранная перегородка, изготавливаемая обычно из натуральной резины или искусственного бутилкаучука.

Мембрана делит резервуар на две камеры – воздушную и жидкостную. Сочлененное с гидроаккумулятором реле давления определяет давление воды в жидкостной камере бака и на основании полученных данных управляет работой насоса.

Материалом для изготовления гидроаккумулятора традиционно является сталь. Если мембрана имеет грушевидную форму, то вода контактирует только с ней, и, значит, возможность коррозии внутренних стенок бака полностью исключена.

Гидроаккумулятор с грушевидной формой.

1. Металлический бак.
2. Ниппель для подкачки воздуха.
3. Грушевидная мембрана.
4. Штуцер для подключения к насосу.

Снаружи бак из низкоуглеродистой стали защищает от атмосферной влаги эмалевое покрытие. Если предполагается устанавливать насосную станцию за пределами отапливаемого помещения, то следует отдать предпочтение гидроаккумулятору из нержавейки.

Гидроаккумулятор из низкоуглеродистой стали, покрытый эмалью.

Гидроаккумулятор из нержавеющей стали.

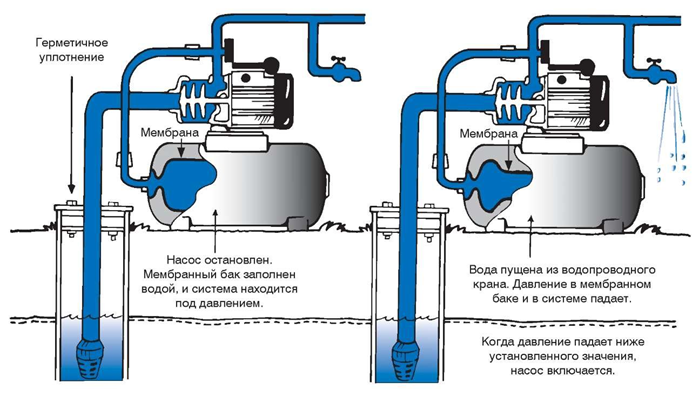

Назначение и принцип действия гидроаккумулятора

Жидкостная камера заполняется водой, под действием создаваемого ей давления эластичная перегородка деформируется. При падении давления в результате расхода воды пользователями мембрана распрямляется, и происходит выброс новой порции жидкости из бака.

Таким образом, гидроаккумулятор обеспечивает подачу воды к точкам водоразбора даже при неработающем насосе. Более того, он ограничивает число включений насоса. Внутри резервуара хранится определенный запас жидкости, а потому нет необходимости включать насос каждый раз, как вы открываете кран.

Обычно расход воды из гидроаккумулятора до повторного наполнения составляет половину его полного объема. Например, из 20-литрового бака можно спокойно выкачать 10 л воды, не включая при этом насос. А чем реже последний включается, тем дольше прослужит.

Гидроаккумулятор не только создает давление в водопроводной сети дома, служит ограничителем числа повторно-кратковременных включений насоса, хранит в себе запас воды. Еще он позволяет избежать гидравлических ударов – резких скачков давления в системе.

Как выбрать объем гидроаккумулятора

Объем гидроаккумулятора может варьироваться в зависимости от модели от 8 до 100 и более литров. Выбор размера гидробака зависит от суммарного водопотребления, глубины скважины, длины трубопровода и параметров насоса. Совместно с насосами мощностью до 1.2 кВт рекомендуется использовать гидроаккумуляторы емкостью 20-24 л, для насосов мощностью 1.5-2 кВт больше подойдут баки на 50-60 л.

Какой объем можно считать оптимальным? Чем больше, тем лучше, но до определенных пределов. Теоретически, чем больше объем гидроаккумулятора, тем надежнее защищен насос от частых запусков. Однако практика показывает, что увеличение объема резервуара до 100-200 л очень часто приводит к снижению комфортности пользования водопроводом: пользователь вынужден мириться с тем, что напор воды, льющейся из крана, плавно снижается.

Пользователи, имеющие большой опыт эксплуатации насосных станций, единодушны во мнении, что наиболее удобен гидроаккумулятор объемом 16-24 л. Следует иметь в виду, что при необходимости вы всегда сможете подключить к водопроводной магистрали дополнительный гидроаккумулятор нужного вам объема.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Как выбирать насосную станцию?

Приведем несколько основных правил:

1. При подборе производительности насоса и объема гидроаккумулятора следует учитывать не только потребности семьи в воде, но и возможности скважины. Дебет источника должен быть на 15% больше производительности насоса.
2. Баллонный гидроаккумулятор является более предпочтительным, чем мембранный, поскольку баллон легче заменить. Причем сделать это можно самостоятельно. А вот мембраны в некоторых моделях можно заменить только в сервисном центре.

Дольше прослужит та станция, насос которой оборудован защитной автоматикой:

• от скачков напряжения;
• от перегрузки (перегрева) электродвигателя;
• от сухого хода.

Наилучшей защитой от сухого хода являются электродные датчики уровня. Системы, анализирующие параметры электротока, срабатывают с некоторым опозданием, так что детали какое-то время успевают поработать всухую.

Если у вас есть насосная станция, которая обеспечивает вас автономным водоснабжением, вы должны уметь проводить ее техобслуживание и ремонт в случае выхода из строя оборудования. Ремонт насосной станции своими руками — распространенные проблемы и их устранение.

О разновидностях насосных станций для колодцев поговорим в этой рубрике.

Популярные модели

Покупая насосную станцию для частного дома, следует ориентироваться:

• на индивидуальные условия своего участка;
• технические параметры оборудования;
• наименование компании-производителя;
• стоимость станции;
• отзывы покупателей.

Бюджетные модели

Калибр СВД-850П от китайского производителя считается одним из лучших бюджетных вариантов, адаптированных под климатические условия страны. Его показатели мощности (850 Вт) и производительности (60 л/мин) достаточны для работы:

• водонагревательных установок;
• оросительной системы;
• посудомоечной машины;
• стирального агрегата.

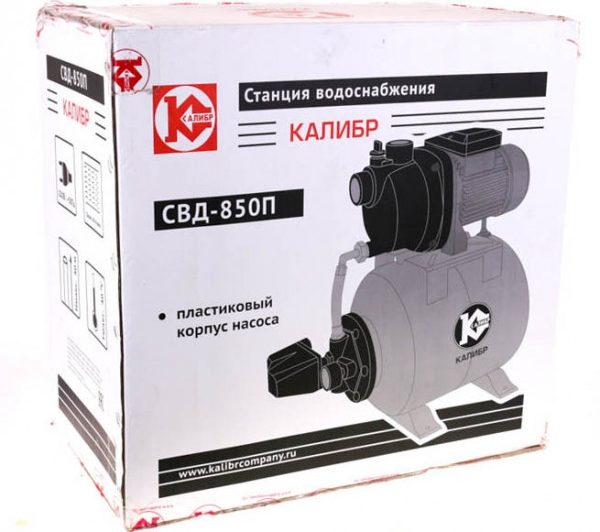

Калибр СВД-850П

Система характеризуется:

• защитной автоматикой и обратным клапаном;
• компактностью и прочностью конструкции;
• длительным сроком эксплуатации;
• низкой стоимостью.

Среди недостатков можно отметить:

• высокий показатель шумности;
• малый объем гидроаккумулятора;
• трудности с запуском.

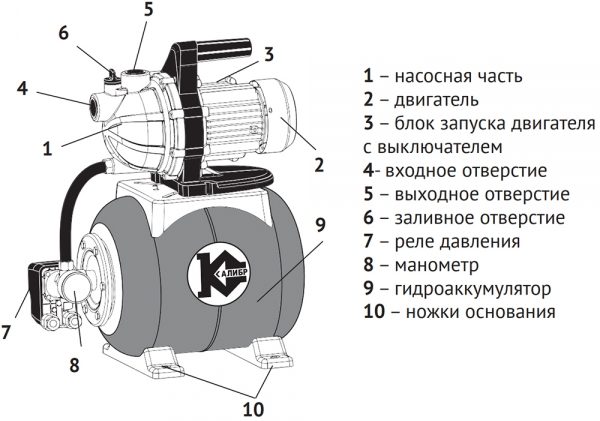

Насосная станция Калибр СВД-850П – схема устройства

Средний уровень цен

Насосные станции марки GARDENA 3000/4 Classic отличаются:

• легкостью в управлении;
• простотой конструкции;
• широкой функциональностью и качественной сборкой.

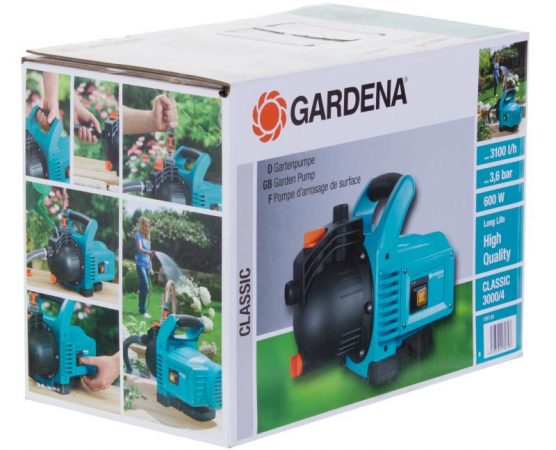

GARDENA 3000/4 Classic

Характеристики итальянской модели Marina CAM 80/22 позволяют создавать напор в интервале от 14 до 18 м. Ее преимущества состоят:

• в надежности и длительном сроке эксплуатации;
• устойчивости к коррозийным процессам;
• наличии защитного блока от перегрева;
• удобстве техобслуживания.

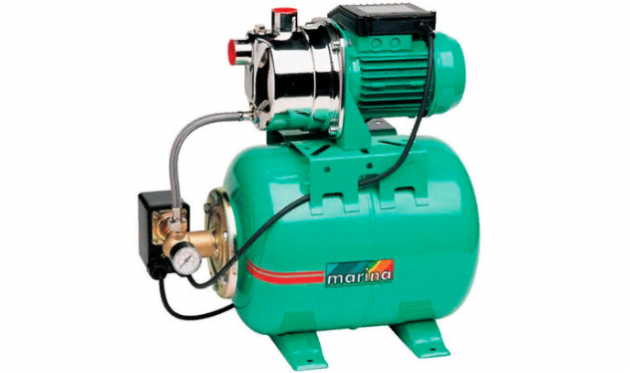

Marina CAM 80/22

Лучшие установки

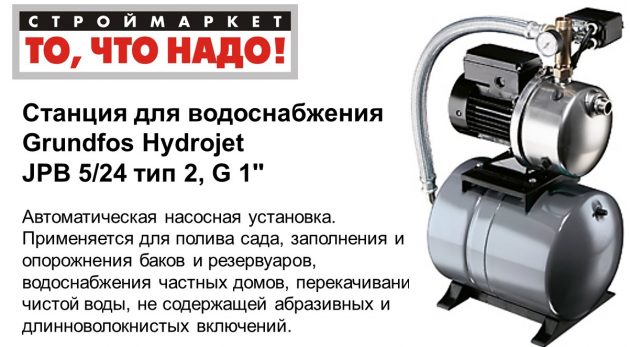

Насосные станции производства Дании – Grungfos Hydrojet JPB 5/24 считаются лучшими для частных коттеджей. Их востребованность обеспечивается удачным сочетанием простой конструкции и долговечности. Корпус насоса и накопитель изготовлены из нержавеющей стали. Блок автоматики позволяет обеспечить работу оборудования в широком интервале температур.

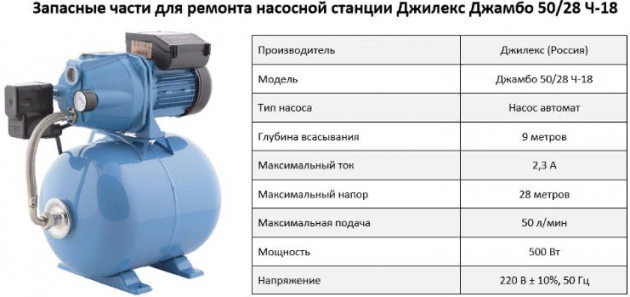

Джилекс Джамбо 50/28 Ч-18 – насосная станция отечественных производителей с отличными техническими характеристиками:

• мощность насоса – 500 Вт;
• емкость бака – 18 л;
• производительность системы – 50 л/мин.

Джилекс Джамбо 50/28 Ч-18

Установка оборудована блоком автоматической защиты и способна доставать воду из открытых и подземных источников.

Какая насосная станция лучше всего подходят для частного дома?

Ключевым критерием выбора чаще всего становится цена

Однако ориентироваться исключительно на стоимости агрегата не стоит, поскольку здесь важно подобрать модель насоса, которая будет выполнять поставленные задачи в индивидуальном случае.. Компактные насосные станции подходят для установки в скважины исключительно на глубину до 20 м

Если вы рассматриваете такой вариант для более глубоких источников, он себя не оправдает.

Компактные насосные станции подходят для установки в скважины исключительно на глубину до 20 м. Если вы рассматриваете такой вариант для более глубоких источников, он себя не оправдает.

Если вы ищете насос для монтажа на глубину до 10 м, рассмотрите варианты однотрубных станций. Они стоят относительно недорого и просто устанавливается. От 10 до 20 м – это глубина, для которой лучше всего подходят двухтрубные модели

Здесь важно обеспечить, чтобы насос мог поднимать воду с указанной глубины. Ориентируйтесь на технические возможности конкретной модели или обратитесь к менеджеру за помощью в выборе наиболее оптимального насоса.



В продаже вы найдёте модели насосов, которые работают с относительно невысоким показателем шума. Их вы можете использовать даже в подвальных помещениях частного дома. Для установки на глубину свыше 20 м подходят только глубинные насосы. Они оснащены всеми необходимыми датчиками, конструктивными элементами для подъема воды с большой глубины.

Разновидности насосов

Отличаются водопроводные станции друг от друга типами насосного агрегата. Это главная часть системы, выполняющая всю основную работу. Именно поэтому упор необходимо сделать именно на выбор насоса для станции водоснабжения частного дома.

1. Самовсасывающие насосы. Обладают большой мощностью и способны поднимать воду с глубины 8-11 м. Не «захлебываются» в условиях загазованности жидкости. Основным недостатком является шумность прибора. Для создания уюта в жилом здании, такой насос необходимо изолировать в отдельном помещении.

2. Многоступенчатые насосные агрегаты. Такой насос обеспечит подъем воды с глубины до 9 м. При сравнении со самовсасывающими, выявлен более низкий уровень шума при работе устройства, а также заметна разница в подаче жидкости. У многоступенчатых насосов показатель расхода воды значительно выше. Минусом является усложненная конструкция прибора, что сказывается и на повышенной цене устройства.

3. Вихревые насосы. Такой аппарат можно устанавливать при достаточно высоком зеркале воды. Показатель уровня залегания грунтовых вод не должен превышать 6 м. Насос такого типа способен создавать большой напор жидкости в системе водопровода.

Также поверхностные насосы различаются по типу устройства эжектора. Конструкции встречаются с встроенным и выносным прибором.

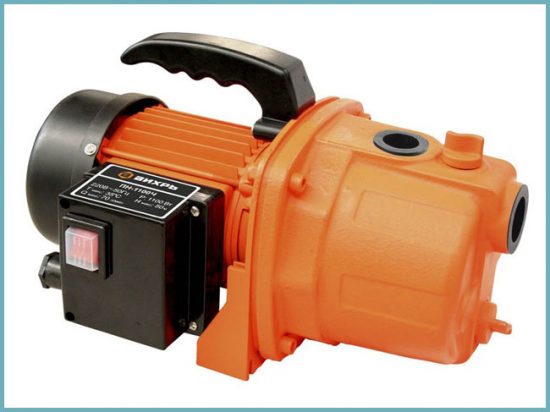

Центробежный поверхностный насос со встроенным эжектором

Насосы с выносным эжектором способны перекачивать воду с глубины до 40 м. При этом диаметр скважины не должен быть меньше 100 мм. Обязательным условием монтажа такого аппарата является дополнительная установка фильтрационной системы. Такие модели устанавливают в случае, когда источник воды находится в удалении от насосной станции.

Самовсасывающий насос с выносным эжектором

Долговечность, бесшумность и стабильность работы водопроводной системы зависят от материала, из которого выполнен корпус изделия:

• нержавеющая сталь – увеличивает стоимость изделия, улучшает эстетический вид станции, не влияет на качество перекачиваемой жидкости, но не обладает шумоизоляцией;
• чугун – обязательным условием является нанесение антикоррозионного слоя, радует хорошим уровнем изоляции звуков;
• пластик – практически бесшумный, исключена возможность появления коррозии и присутствия ржавчины в воде.

8 советов по материалам и составляющим насосной станции ↑

1. Для водопровода предпочтительнее использовать металлопластиковые трубы: для наружного оптимальна дюймовая, для внутреннего — ¾ дюйма.
2. Проложив трубы, их необходимо утеплить — понадобится изоляционный материал.
3. Для части водопровода, расположенного внутри колодца, лучше взять гибкий шланг с толстыми стенками (проще поднимать насос).
4. Шаровой кран понадобится для установки на выходе от станции.
5. Предусмотрите кран на подводке унитаза и тройник, если есть стиральная машина.
6. Все детали лучше приобретать в одном магазине — продавец поможет выбрать подходящие переходники, фитинги (кое-что можно даже смонтировать на месте).
7. Помните про обратный клапан, блок аварийной защиты, защитные автоматы для подключения к электросети (на фазовый провод).
8. Простое, но часто забываемое: лента для герметизации соединений нужна обязательно.

Наше руководство исчерпывающее для тех, кто знаком с ключами/гайками. Тем же, кто ни разу ничего своими руками не делал, насосную станцию с погружным насосом лучше не собирать — целесообразнее и экономичнее ее купить и заказать установку (исключение: наличие идеального насоса). Кроме того, не забываем, даже мастеру нет никакого резона самому собирать систему (разве что это хобби) при отсутствии важных деталей: если для насосной станции придется покупать абсолютно все, сборка своими руками не окупит потраченного на нее времени.

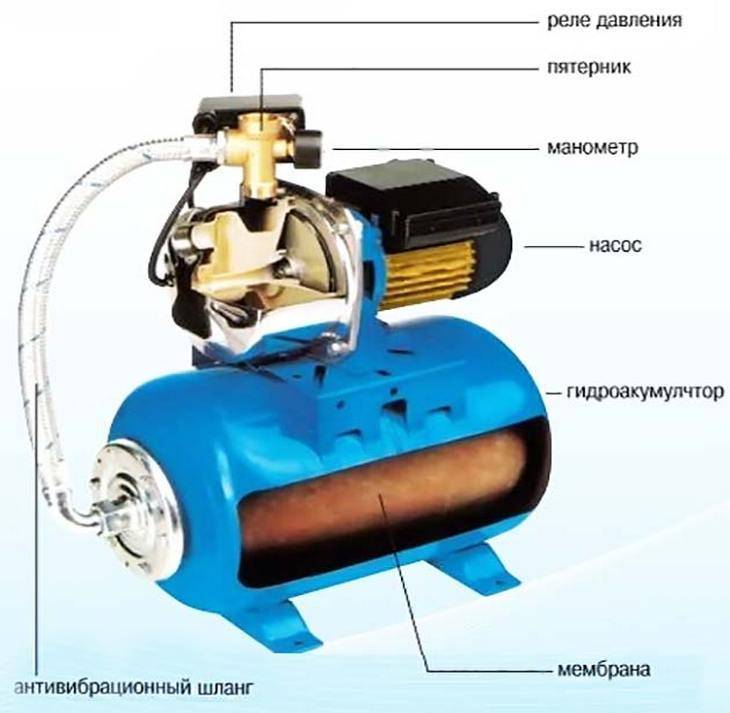

Как устроена насосная станция: основные элементы

Для организации автономного водоснабжения используют насосную станцию, состоящую из ряда важных деталей. Они отвечают за бесперебойную работу агрегата и выполнения ключевых функций насосной станции. Скорость перекачивания воды, максимальные объемы, условия влияют на комфорт автономного водоснабжения. Именно поэтому владелец частного участка должен обеспечить правильное подключение и выбор насоса.



Если вам удается придерживаться всех правил, выполнять инструкции по подключению, придерживаться рекомендаций эксплуатации, насосная станция прослужит десятилетиями. Для потребителей ключевыми преимуществами её использования будут: поддержание оптимального давления воды, возможность использования всех современных приборов. Одновременно вы сможете включать все источники водоснабжения в доме – от обычного крана до системы джакузи.

Основными элементами насосной станции являются:

1. Сам насос с определёнными техническими возможностями. Его задача заключается в подаче воды.
2. Гидроаккумулятор, отвечающий за хранение воды под давлением.
3. Блок управления.

В гидроаккумуляторе хранятся запасы воды. Это резервуар, оснащенный специальной мембраны. От объема воды в гидроаккумуляторе зависит давление внутри системы. Все изменения поступления и потребления воды фиксируется реле. Он контролирует работу насоса, включает или отключает систему в зависимости от наполненности резервуара.

Какие насосные станции существуют

Все насосные станции снабжены расширительными емкостями или баками гидроаккумуляторами с мембраной, при помощи которых и создается нужное давление. Насосом, автоматические насосные станции, доводят значение давления в системе до определенной до 1.5-2 отмосфер.

Существуют насосные станции с гидроаккумулятором на 24, 50, 80, 100 литров, монтируемые вертикально или горизонтально.
При помощи автоматики, давление можно плавно регулировать.

Процесс регулировки давления в насосных станциях

К примеру, нами задается значение нижнего уровня давления 2 атм, если давление в системе упадет до этой отметки, насосная станция начнет работать. А если давление достигнет  к примеру 3,5 атм, то насос отключится.

Регулировка давления в системе производится с учетом показаний манометра, которым снабжены все насосные станции.

• многоступенчатого поверхностного центробежного насоса;
• реле давления (манометрического выключателя);
  фитингов;
• обратного клапана;
• напорного бака или гидроаккумулятора;
• соединительного кабеля и штекера.

Кроме этого, вход подающей трубы оборудуется сетчатым фильтром с обратным клапаном, а перед самой насосной станцией ставится еще один специальный фильтр.

Задача сетчатого фильтра и обратного клапана – отсеять крупные частицы, чтобы они не попали в систему водоснабжения, и не дать возможности воде из трубы выйти назад, когда насос отключится.

Основные правила эксплуатации

После ввода насосной станции в эксплуатацию проводят ее периодическое обслуживание. Необходимо своевременно очищать фильтр грубой очистки. Без этого производительность установки постепенно снижается, вода идет рывками, а полностью забитый фильтр приведет к режиму работы «на сухую» и отключению системы.

Частота очищения зависит от содержания примесей в перекачиваемой воде.

Информацию о часто встречаемых поломках насосной станции и о способах их устранения вы можете прочесть в следующей статье.

Раз в месяц, либо после длительного простоя, зимней консервации или ремонтных работ, проверяют давление в воздушном отсеке гидроаккумулятора. Если необходимо, воздух подкачивают.

При использовании станции только в летний период, необходимо до наступления заморозков слить из системы всю воду.

Преимущества применения насосной станции

Устройство автономного водоснабжения в своем доме обеспечивает независимость и комфорт.

Насосная станция дает следующие преимущества:

• Повышает эффективность системы водоснабжения.
• Повышает безопасность эксплуатации оборудования и трубопроводов.
• Обеспечивает некоторый (зависит от емкости гидробака) запас воды и ее подачу даже при отключении электроснабжения.
• Поддерживает постоянное давление и стабильность напора воды.
• Увеличивает долговечность подключенных к системе водоснабжения приборов и бытовой техники.
• Автоматический режим работы (своевременное включение и выключение насосного агрегата) снижает износ оборудования и затраты на электроэнергию.
• Возможность выбора места монтажа агрегата.
• Имеет компактные габаритные размеры и небольшой вес.
• Несложно монтировать.

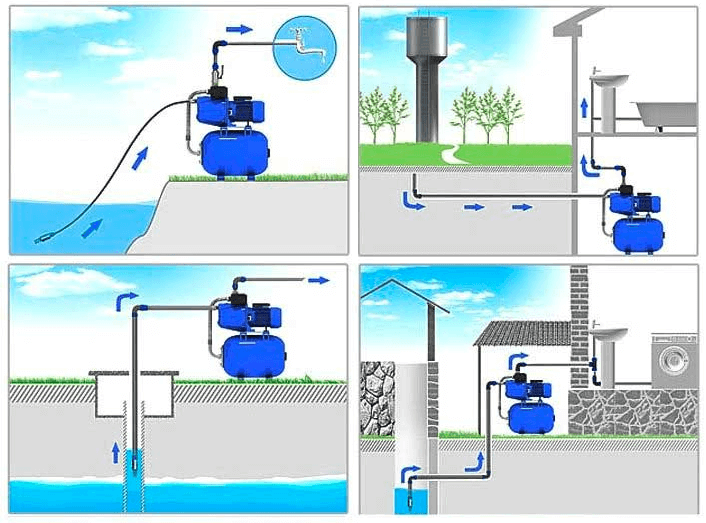

В сельской местности, коттеджных и дачных поселках коммуникационные сети водоснабжения нередко грешат низким давлением и нестабильным напором.

В этом случае насосную станцию можно подключить к уже существующему магистральному водопроводу – это решит проблемы с падением давления и отсутствием напора в водопроводе.

Применение насосной станции в схеме автономного водоснабжения не только позволит существенно повысить уровень комфорта жилищных условий, но и существенно увеличить рабочий ресурс установленных в водопровод устройств

Конструкция и принцип работы насосной станции

Главная задача насосной станции – обеспечение жилых построек и прилегающего земельного участка водой из искусственных или естественных источников. Именно такие агрегаты помогают заполнить дополнительные резервуары, предназначенные для полива сада или огородных растений, а также обеспечить водой традиционные точки водоразбора:

• смесители;
• унитазы;
• посудомоечная машина;
• стиральная машина;
• газовая колонка;
• котел и т. д.

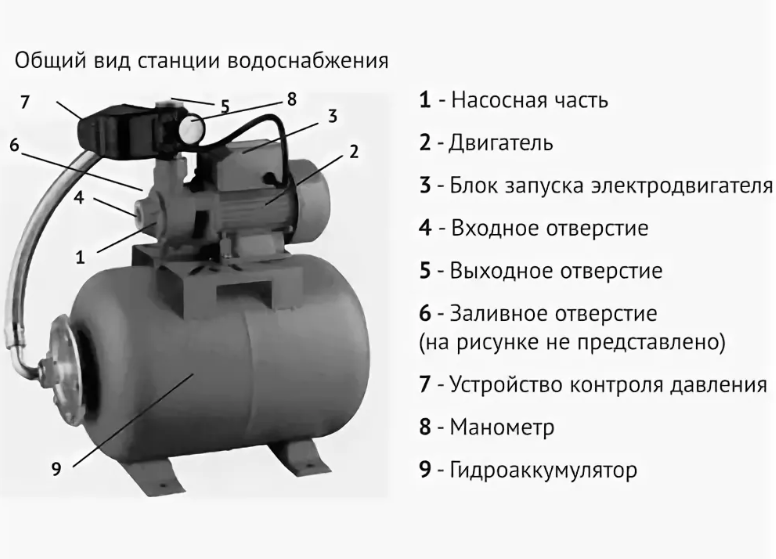

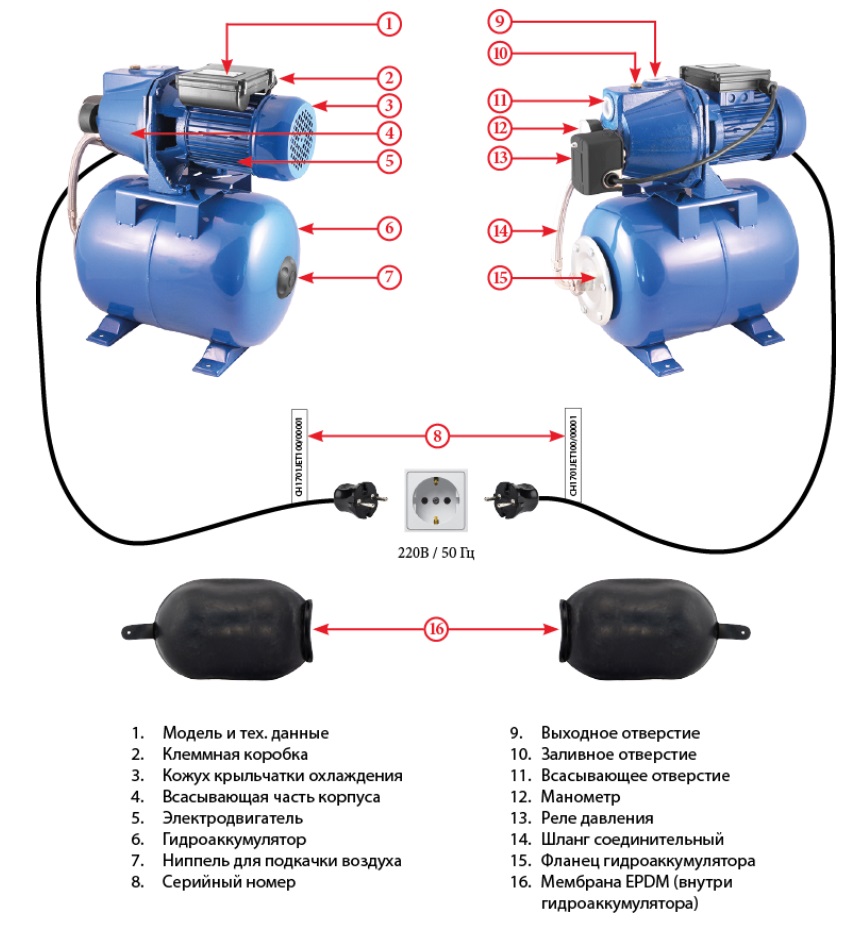

Конструкция насосной станции для частного дома

Как правило, насосная станция представляет собой совокупность нескольких отдельных механизмов, объединенных в один мощный аппарат по перекачке воды. Каждый из элементов устройства несет на себе очень важную задачу:

1. Насос. «Рабочая лошадка» станции. Он перекачивает воду непосредственно из источника в резервуар.
2. Гидроаккумулятор. Представлен в виде гидропневматического бака объемом от 18 до 100л.
3. Реле давления. С помощью него происходит управление станцией.
4. Обратный клапан. Не позволяет жидкости вытекать обратно в источник.
5. Манометр. Позволяет производить мониторинг показаний давления в системе.
6. Соединительные шланги и патрубки.
