Как работает насосная станция для дачи

Работы по монтажу запорной фурнитуры и фильтра

Внутренние работы начинаются с монтажа участков напорной трубы до фильтрующего элемента. Трубы для внутреннего размещения можно брать полиэтиленовые и полипропиленовые. К таким изделиям несложно подобрать фитинги соответствующего диаметра, их легко установить или заменить при необходимости.

На первом этапе врезают запорный вентиль, с помощью которого перекрывается домашняя водопроводная сеть на случай аварии, длительного отъезда или для установки сантехнического оборудования. Самым надежным и практичным считается шаровый вентиль с американкой, который меняется без демонтажа всей системы.

Выбирая кран, лучше всего отдавать предпочтение латунным изделиям, так как они отличаются большей прочностью и надежностью. В свою очередь изделия с силуминосодержащими сплавами стоят дешевле, но гораздо быстрее выходят из строя и в большинстве случаев становятся причиной затопления.

Для установки фильтров следует пользоваться специальными ключами, которые в большинстве случае идут в комплекте с поставляемым фильтрующим устройством. При расположении корпуса необходимо следить, чтобы с одной стороны была насосная станция, с другой стороны – разводка подающей трубы на точки водоразбора. Прямые участки водопроводной магистрали необходимо прикрепить к стене с помощью хомутов, в местах поворотов фиксируют посредством специальных фитингов.

Подробности

Как выбрать бесшумную насосную станцию

Автономное водоснабжение актуально, если нет возможности подключиться к центральной магистрали, такая система будет снабжать дом водой без перебоев. Качественное оборудование можно приобрести, зная правила выбора насосов:

1.Показатель издаваемого шума считается важным параметром для конструкций, устанавливаемых в жилых помещениях, либо рядом с ним. Уровень этого показателя должен находиться в пределах от 30 до 45 децибел.

2.Показатель мощности аппарата выбирают в зависимости от размеров помещения, в которое будет поставляться вода.

3.Технические особенности скважины, к которым относят глубину, статический уровень жидкости, диаметр источника, влияют на выбор модели устройства.

Внимание! К факторам, которые следует также учитывать при выборе, относят прочность материала корпуса, исправность электрокабеля

Монтажные работы

Выполняя монтаж, нужно придерживаться инструкции:

1.Выбрать место для установки оборудования. При этом выходное и выходное отверстие насоса должны располагаться по направлению к водопроводу.

2.Устройство прикрепляют с помощью кронштейна, само оборудование не должно касаться стены. Опорные конструкции для насоса оснащают прокладками.

3.На входе в насос устанавливают переходник, который крепится на конце трубопроката, идущего из траншеи. К трубе прикрепляют вентиль.

4.На выходе из устройства устанавливают гидроаккумулятор, который соединяется с реле, регулирующее давление, при помощи шланга подходящего размера.

5.С помощью трубочек к реле подводят фильтрующие устройства для тонкой очистки, к выходному отверстию из фильтра монтируют водопроводную трубу, ведущую в помещение.

6.На трубе внутри шахты ставят затвор, чтобы жидкость не текла в обратном направлении по системе.

7.В нижней части трубы в шахте ставят фильтр из сетки, чтобы ил и почвы не попадали внутрь оборудования.

Плюсы и минусы системы

Бесшумные насосы для применения в быту имеют достоинства и недостатки. К плюсам относят такие свойства, как:

1.насосы работают независимо от центральной водопроводной сети.

2.с помощью оборудования можно добывать воду без химических примесей.

3.насосы отличаются высоким уровнем производительности, устройства надежны.

К недостаткам относят невозможность работы если в воде имеются примеси песка их мелких частиц. Если он попадет в двигатель, то механизм может сломаться.

https://youtube.com/watch?v=V5j5gmaIr1E

Потребление, параметры производительности и напора

Подбирая, какие характеристики системы водоснабжения потребуются для дома на даче, нужно понять, смогут ли параметры, предлагаемые насосной станцией, удовлетворить потребности по бесперебойной подаче воды

Чтобы это выяснить, нужно обратить внимание на производительность и напор.

• Производительность – это объем воды, перекачиваемый насосной станцией за секунду, минуту, час или сутки.
• Напор – указывает на максимальную высоту подъема воды.

Дополнительно следует рассчитать потребление воды в доме в течение определенного времени. В идеальном варианте производительность установленной насосной станции должна быть выше потребления. Это позволить пользоваться водопроводом, не опасаясь, что вода неожиданно закончится. Современные насосные станции имеют производительность от 3,5 до 8 кубических метров в час, чего вполне достаточно для постоянного поддержания рабочего давления от 2 до 3 атмосфер.

Характеристики максимального напора указывают на способность насоса поднять воду и подать ее систему водоснабжения под достаточным давлением. Чтобы понять, какое оборудование нужно устанавливать на даче,  требуется определить три ключевых параметра:

• высота от водяного зеркала до верхней точки водопровода;
• рабочее давление в системе, которое должно находиться в рабочем интервале от 2 до 3 атмосфер;
• потери при подаче воды по горизонтальной трубе.

Если требуется подать воду с глубины 12 м на высоту 4 м под давлением 2 атмосферы, а скважина находится на отдалении 20 м от здания, то для нормальной прокачки воды насосной станицей нужно выбирать оборудование, с минимальным напором 12+4+0,1·20+2·10=38 метров. При расчете и выборе оборудования нужно учитывать, что для перекачивания воды на горизонтальном участке требуется 10 % от энергии, затрачиваемой для ее вертикального подъема, а 1 атмосфера дополнительного давления равна 10 м водяного столба.

При выборе насосной станции нужно учитывать еще один важный параметр – дебет источника воды. Это способность колодца или скважины восстанавливать забранную из них воду. Этот показатель чаще всего измеряется  в кубических метрах в сутки, он не должен быть меньше производительности установленного насосного оборудования. Информацию о дебете источника можно получить в организации, занимавшейся бурением скважины или колодца.

Дополнительно нужно узнать, какая вода в скважине. Если она содержит избыток твердых частиц, это не только повреждает насосные станции, такая вода непригодна для использования. Исправить ситуацию можно установкой фильтров грубой, а при необходимости, и тонкой очистки. Их конкретные характеристики можно определить только после анализа воды из колодца или скважины. Каждая станция оборудуется сетчатым фильтром грубой очистки, который удаляет крупную фракцию, его нужно периодически очищать от скопившейся грязи.

Подключение

В случае встроенного эжектора монтаж оборудования не отличается сложностью: достаточно присоединить трубопровод от скважины к всасывающему входу, проверить гидравлический аккумулятор и работу автоматики, на которую возложено автономное управление всей системой.

При эжекторе вне станции добавляются дополнительные этапы монтажа:

• прокладываем рециркуляционную линию от напорной станции, а основную трубу подключаем от эжектора к патрубку всасывания насоса;
• к всасыванию эжектора обязательно подключаем обратный клапан, чтобы жидкость не выливалась самотеком при остановке насоса, а также фильтрующий элемент, чтобы далее поступала только чистая вода.

Как уже говорилось ранее, в линию рециркуляции можно вставить вентиль для настройки, а некоторые конструкции уже имеют такое приспособление, о его размещении и способах регулировки указывается в инструкции по эксплуатации.

Варианты и назначение насосной станции частного дома

Насосная станция водоснабжения для дома монтируется в подающую систему, вода подаётся из вне под давлением в трубопровод. Другой вариант устройства водопроводной системы – это самотёчный, он не требует никакого дополнительного оборудования. Вода в этом случае закачивается в некую накопительную ёмкость, устанавливаемую выше уровня самой верхней точки водозабора. Например, в чердачном помещении, откуда она самотёком спускается в сеть, создавая тем самым давление.

Однако, самотёчная система имеет значительный минус, заключающийся в необходимости выделения для накопительного бака отдельного тёплого помещения, чтобы вода в нём не замёрзла. Учитывая, что расход воды в благоустроенном доме, заселённом семьёй из 4 человек, может достигать 1-1,5 м2 в день, можно представить объём необходимой накопительной ёмкости.

Другой вариант, водонапорный, подразумевает создание напора в сети неким агрегатом, в роли которого часто выступает насос, погружённый в скважину. Подобный вариант часто применяется на дачных участках, где количество водоразборных точек минимально. Достаточно всего лишь включить насос в электросеть, и из шланга потечёт струя воды. Однако, для водообеспечения благоустроенного жилища с круглогодично проживающими в нём людьми подобный вариант не годится.

Полноценный благоустроенный дом с автономным водоснабжением требует наличия в водопроводе стабильного давления. Показатель его должен соответствовать техническим требованиям подключенного к водоснабжающей сети бытового оборудования и сантехнических устройств.

В противном случае автоматические стиралки или проточные водогрейные бойлеры попросту не будут включаться, а из душа будет течь тонкая струйка воды. Решить данную проблему призвана установка насосной станции.

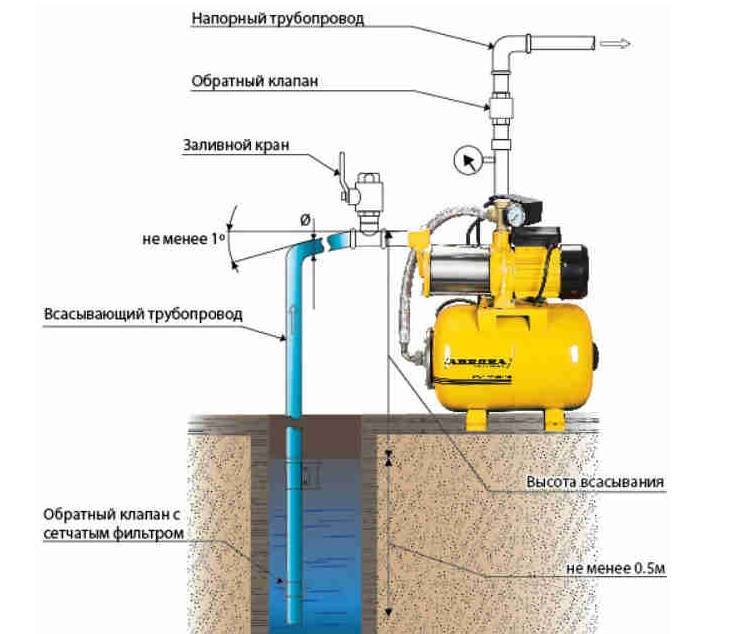

Схема подключения и установки водонапорной станции

После выбора водяной станции, нужно выбрать место ее установки, руководствуясь следующими требованиями:

1. Место монтажа должно находиться в непосредственной близости от источника воды (насколько это возможно). В противном случае могут возникать проблемы с всасыванием воды.
2. Помещение должно защищать устройство от перепадов температур, проникновения влаги и воздействия атмосферных явлений.
3. Для удобства проведения ремонтных работ, место установки должно быть просторным.
4. При установке в близости от дома (или в доме), помещение должно быть шумоизолированным, предотвращая слышимость шума при работе мотора в жилых комнатах.

Варианты мест размещения станции:

1. Помещение в доме. Идеально, если при постройке дома была возведена специальная комната для размещения станции, при условии отдаленности от жилых комнат или хорошей отделке шумоизолирующими материалами.
2. Подвал. Размещать в подвале насосную станцию можно, но только в случае наличия гидроизоляции стен и пола, системы проветривания помещения и его обогрева.
3. Колодец. Оборудование может быть размещено в специально оборудованном колодце, но возможны проблемы с давлением и выполнением ремонтных работ.
4. Кессон – специальное углубление в земле, оборудованное для размещения станции. При установке нужно позаботиться о его изоляции и правильно выбрать глубину размещения.

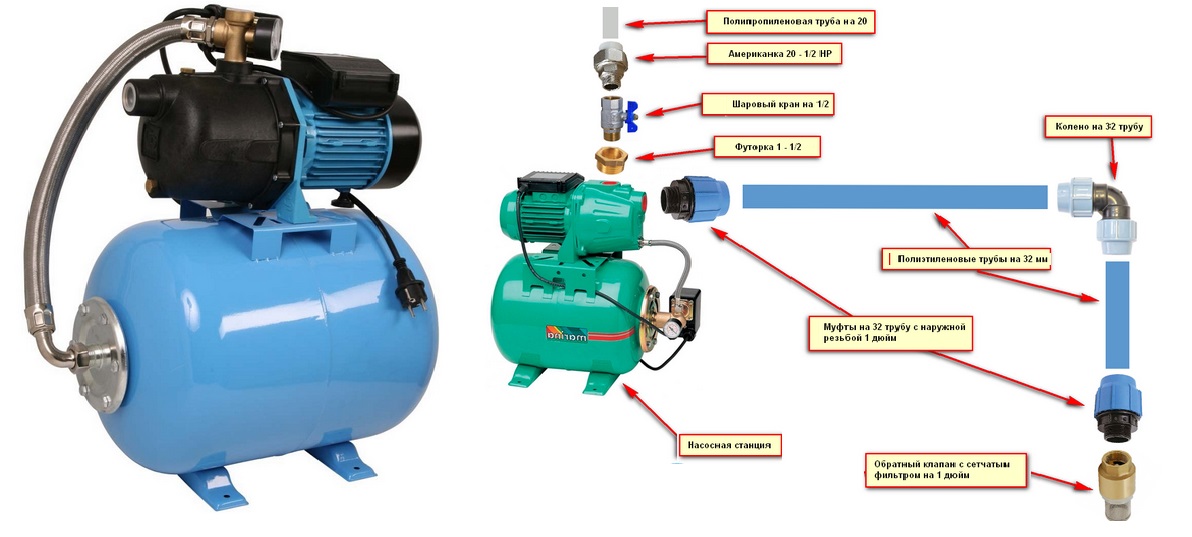

Монтаж трубопровода

Станция с источником воды может соединяться с помощью трубы или жесткого шланга. Его длина должна быть подобрана таким образом, чтобы конец, опущенный в воду, не доставал дна (около 30 сантиметров). В противном случае система водоснабжения может быть загрязнена илом.

При монтаже нужно учесть возможность обратного хода воды по трубе, что приведет к «холостой» работе мотора. Для предотвращения возникновения этой проблемы, устанавливается обратный клапан на отрезке трубы, вблизи ее окончания. На торце обязательно нужно установить фильтр: без него грязь из источника воды может засорить систему, нарушив возможность регулировки напора и впоследствии привести к выходу системы из строя.

Второй конец трубы соединяют к патрубку насоса (в него входит вода). Нужно добиться, чтобы от источника к насосу труба шла как бы вверх. Для этого оборудование устанавливают на специальный постамент (возвышение).

Сечения выбирают, основываясь на диаметре патрубка. Для предотвращения проникновения воздуха в трубы и появления протечек, соединения герметизируют (особенно резьбовые). Если данный момент проигнорировать, давление может прыгать или же вода не будет поступать.

Как правильно установить в частном доме и подключить к источнику электроэнергии

Подключая электропитание, нужно изучить сопроводительную документацию, полученную при покупке. Обязательный момент – «заземление» станции. Кабель подсоединяется по схеме «расключения» насоса.

Технические параметры выбора насосной станции для дачи или загородного дома

Заглядывая в технический паспорт устройства, внимание покупателя должны привлечь такие параметры, как:

• производительность;
• мощность;
• объем гидроаккумулятора.

Производительность оборудования – один из важнейших показателей, так как от него зависят возможности насосной станции обеспечивать потребности дома в полном объеме. Как правило, у большинства установок, предназначенных для бытового использования, он составляет от 2 000 до 6 000 л/час.

Также, в зависимости от суточного водопотребления в доме выбирается и мощность оборудования: при недостаточной насос будет работать на пределе и свой рабочий ресурс он исчерпает очень быстро.

Приобретение мощной установки неоправданно в основном с экономической точки зрения, так как ее энергопотребление будет несколько выше, а потенциальный объем перекачиваемой воды просто не найдет применения.

Разбег по мощности достаточно велик, но, как правило, он находится в пределах 0,25-1,5 кВт

Важно учитывать и емкость гидроаккумулятора с учетом водопотребления семьи в сутки, а также материала, из которого он изготавливается

Чугунные установки надежны, но имеют большой вес, стальные отличаются характерной «шумностью» во время работы.

Кроме того, их стоимость значительно выше, чем у чугунных и баков из сверхпрочного пластика, которые из-за своей инертности к воде и химическим соединениям являются самыми популярными.

Как выбрать септик для частного дома? – здесь больше полезной информации.

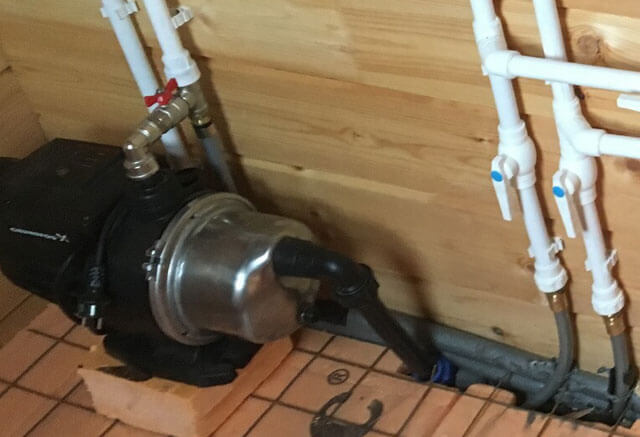

Подсобные помещения

Работа насосной станции сопровождается высоким уровнем шума, что делает практически невозможным монтаж оборудования в непосредственной близости с жилыми комнатами. Если этот вариант является неизбежным, и установка насосного оборудования предполагается в кладовке или в коридоре, то нужно позаботиться о максимальной звукоизоляции помещения.

Если качать воду из скважины насосной станцией для дачи планируется использовать только в летний период, то рекомендуется воспользоваться переносным компактным агрегатом. Его можно установить во временном сооружении, которое будет защищать от осадков. Самый простой вариант – деревянная конструкция в виде ящика. На зиму оборудование и временный водопровод разбирают и убирают на хранение в теплое помещение.

Расположение насосной станции

Выбирая место установки насосной станции в скважину, необходимо выполнение следующих условий:

• Станция должна располагаться на минимальном расстоянии от источника воды.
• Требуется поддержание определенного температурного режима.
• Принятие мер по снижению уровня шума от работы насосной станции.
• Создание условий для беспрепятственного технического обслуживания и выполнения ремонтных работ.

Учитывая перечисленные условия, можно сказать, что оптимальным вариантом установки станции будет подвальное помещение, чердак или кессон. При этом следует понимать, что каждый объект имеет свои преимущества и недостатки.

Эффективность использования водонасосной станции для подачи воды в дом

Проанализировав отзывы можно сделать вывод, что установка насосной станции имеет ряд полезных моментов. Если установить дополнительную емкость для набора воды, можно быть независимым от центрального водопровода, не обеспечивающего необходимого напора в часы интенсивной нагрузки (время полива и т. д.). Если установить емкость для набора воды на улице – осуществлять полив растений на участке можно уже подогретой солнцем водой, что положительно сказывается на их росте.

Узнать больше о насосной водной станции, а так же о том, как с помощью нее обеспечить водой весь дом, вы можете узнать из видео:

Преимущества ПНД труб перед стальными аналогами

Трубы, которые соединяют погружное оборудование с поверхностным центробежным насосом, заслуживают особого внимания.

Выбирая материал для этого участка, нужно учитывать следующее:

• Трубы должны быть удобными для перевозки.
• Их монтаж не должен представлять особой сложности.
• Нужно выбирать материал прочный и устойчивый к истиранию.
• Изделия должны быть эластичными и не терять функциональные характеристики при деформации.
• Отсутствие в составе материала токсичных веществ и безопасность при транспортировке чистой воды – главное условие.

Все перечисленные критерии можно обнаружить при изучении характеристик труб из полиэтилена низкого давления. Кроме того они не подвержены коррозии, как стальные водопроводные трубы. В среднем эксплуатационный период ПНД труб составляет около полувека.

Решив приобрести для подачи воды из скважины трубы из полиэтилена низкого давления, следует отдавать предпочтение качественным изделиям с соответствующей маркировкой. На трубах должно быть обозначение сорта изделия, внешнего диаметра, толщины стенки, номинального и максимального давления.

Трубы, которые планируется использовать для прокладки водопровода от источника воды, должны иметь надпись «питьевая». Для использования на дачном участке подойдут трубы диаметром 32 мм и толщиной стенок 2,4 мм. Трубы для перекачки воды имеют синюю полосу (в качестве информации можно сказать, что трубы для транспортировки газа имеют желтую полосу).

Расчет стоимости – сколько стоит водяная насосная станция

Цена насосной станции зависит от следующих факторов:

• Страна производства оборудования.
• Отдаленность от источника воды. Чем больше расстояние, тем дороже обойдутся трубы.
• Стоимость изоляционных материалов места установки.
• Выполнение работы. Совершить монтаж оборудования самому дешевле, чем оплачивать работу специалистов.

Выбирая страну производства, не стоит обращать внимание на Китайских производителей. Они используют при изготовлении материалы низкого качества, что способствует быстрому выходу из строя оборудования, работающего в подобной среде

При наличии ограниченного бюджета подойдут станции Российского изготовления – идеальное сочетание цены и качества. Они стоят около 3-5 тыс. рублей.

В средний ценовой сегмент входят итальянские производители: 6-12 тыс. рублей.

К сегменту премиум-класса относятся Grundfos, Wilo и Karcher. Их стоимость от 16 тыс. рублей. Покупка насосов данных производителей для установки на дачном участке может быть неоправданной. При редком использовании лучше купить бюджетный вариант, а при частом – из среднего ценового сегмента.

Особенности устройства насосного оборудования

Насосные станции имеют стандартную комплектацию. Агрегат состоит из таких частей, как:

1.гидроаккумулятора, который является основной частью устройства. Защищает от гидроударов, когда подается жидкость к баку.

2.поверхностного насосного оборудования, при помощи которого осуществляется водозабор из источника.

3.электродвигателя, в котором соединяются электропровод с механизмом, чтобы управлять давлением.

4.монометра, который контролирует давление в станции.

5.реле, управляющее уровнем давления. Устройство автоматически настраивается, само начинает работу, если давление понижается, когда оно достигает максимума, то само выключается.

Что это такое

Эжектор — это довольно небольшое по габаритам, но весьма эффективное устройство, имеющее простую конструкцию, поэтому некоторые пользователи изготавливают его самостоятельно. Особенно это эффективно, когда в хозяйстве уже имеется насосная станция с мощным насосом различного типа. С эжектором оборудование позволяет без особых усилий откачивать чистую воду с глубины от 25 до 40 метров и более.

Используя такое дополнительное оборудование, каждый пользователь экономит денежные средства, которые были бы истрачены на покупку дорогостоящего оборудования. Если же у вас еще нет аналогичной станции, а только вырыт колодец, то приобретайте сразу изделие, оборудованное эжектором.

Устройство насосной станции

Для комфортного проживания в загородном доме необходимо наличие безупречно смонтированной системы водоснабжения, в которой главную функцию выполняет насосная станция.

Знание устройства системы водоснабжения и принципа работы отдельных звеньев этой коммуникации позволяет самостоятельно выполнить монтаж водопровода или проконтролировать работу приглашенных мастеров, провести ремонт отдельного элемента или выполнить его замену при возникновении аварийной ситуации.

Система водоснабжения с насосной станцией для дачи для скважины состоит из следующих важнейших составляющих частей:

• Устройство для забора воды, оснащенное фильтром.
• Обратный клапан, препятствующий движению воды в обратном направлении.
• Всасывающая труба, идущая к насосу.
• Реле давления, регулирующее подачу воды.
• Датчики, по которым можно определить точные значения определенных параметров.
• Гидроаккумулятор, в котором происходит автоматическое накопление воды.
• Электродвигатель.

Как самому пробурить скважину на воду своими руками – какая скважина лучше

Решаясь на установку простой емкости для накопления жидкости, важно помнить о следующих правилах:

• Для создания необходимого напора накопительный резервуар устанавливают на максимально возможной высоте. Чаще всего монтаж выполняют в чердачном помещении.
• Основание, на котором предполагается монтаж накопительной емкости, должно быть усилено балками, плитами или дополнительными перекрытиями.

• Бак должен вмещать трехдневный запас воды на случай поломки насоса. Однако следует помнить, что в емкости объемом более 250 литров может накапливаться осадок.

Как подобрать станцию

При выборе лучшей насосной станции для вашего дома нужно ориентироваться на максимальную глубину источника воды, напор воды в станции, производительность, требуемую мощность, объем гидробака, конструктивные особенности и количество расходующих устройств.

Например, используя в качестве источника водоснабжения колодец и имея одно расходующее устройство (это может быть бойлер), целесообразнее установить насосную станцию на основе погружного вибрационного насоса. Такая станция обойдется весьма дешево.

Впрочем, чаще расходующих устройств несколько, и тогда лучший выбор – это насосная станция на основе поверхностного насоса. Тогда можно обеспечить водой до 4 расходующих устройств.

Можно выбрать насосную станцию, исходя из ее производительности, то есть объема воды, проходящего в единицу времени. Одно расходующее устройство требует около 1 000 литров в 1 час. Следовательно, для работы 3 таких устройств нужно около 3 000 литров воды в час.

Если владелец планирует каждый сезон демонтировать станцию, стоит обратить внимание на ее габариты, массу и удобство перемещения

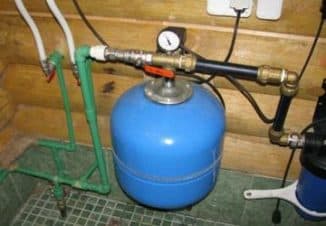

Гидроаккумулятор

Аккумулятор данного типа является ключевым элементом насосной станции. Это металлический резервуар, внутри которого находится ёмкость из эластичного материала. Воздух прокачивается между его наружными стенками и корпусом резервуара. Именно он, сжимаясь, толкает воду, создавая давление. Существующие модели различаются по материалу резервуара, резервуару, способу установки и объему.

Корпус гидроаккумулятора, который сделан из нержавеющей стали, является наиболее долговечным, но стоит дороже, чем гидроаккумулятор из обычной стали. Его объем влияет на количество циклов включения насоса: чем больше гидроаккумулятор, тем дольше длится разбор воды, и тем реже включается насос.

Как подобрать гидроаккумулятор

Гидроаккумуляторы подбираются под то количество воды, которое расходуется в течение дня. Если в частном домостроении предусмотрено несколько точек разбора воды, в данной ситуации лучше выбрать гидроаккумулятор с большим объемом. Как правило, насосные станции оборудованы гидроаккумуляторами емкостью 24 литра, 50 литров и 100 литров.

Также под заказ можно изготовить гидроаккумулятор повышенной емкости.

Тестирование системы

Проверить работу системы водоснабжения нужно в обязательном порядке перед непосредственным подключением насосной станции к источнику воды. Чтобы избежать неожиданных неприятных моментов на этом этапе, необходимо соблюдать несколько правил.

Полноценная работа оборудования возможна только после полного окончания монтажа наружного водопровода и установки внутренней разводки. Проверку системы можно проверять магистралью для полива, предварительно отключив кран внутренней части.

Подготовка оборудования выполняется в следующем порядке:

• Откручивают крышку гидроаккумулятора и с помощью воронки наполняют емкость водой. Чтобы заполнить водой насос и прилегающие трубы, потребуется около 15 литров воды.
• Крышку горловины плотно закрывают.
• Выполняют проверку параметров давления в гидроаккумуляторе, при недостаточных значениях давление нагнетают компрессором.
• Открывают запорную арматуру на подающих трубах и пускают воду в систему.
• Подключают оборудование к электрической сети. С началом работы мотора вода постепенно заполнит все участки водопроводной системы. После полного удаления воздуха из системы кран можно закрыть.

При достижении определенных параметров давления (чаще всего производитель выставляет 3 атмосферы) в правильно установленной системе срабатывает реле давления, которое должно отключить подачу воды.

После успешного тестирования системы водоснабжения выполняют завершающие мероприятия, включая окончательное закрепление труб внутри дома и обратную засыпку внешней части водопровода.

Что такое насосная станция для водоснабжения

Водонапорная насосная станция – система водоснабжения автономного типа, осуществляющая перекачку воды из ее источников и обеспечивающая наличие постоянного напора.

Насосная станция способна забирать воду из источника, расположенного на глубине до 10 метров. Подача воды может осуществляться на высоту до 50 метров. Вес станции не превышает 30 килограмм: они компактны и функциональны.

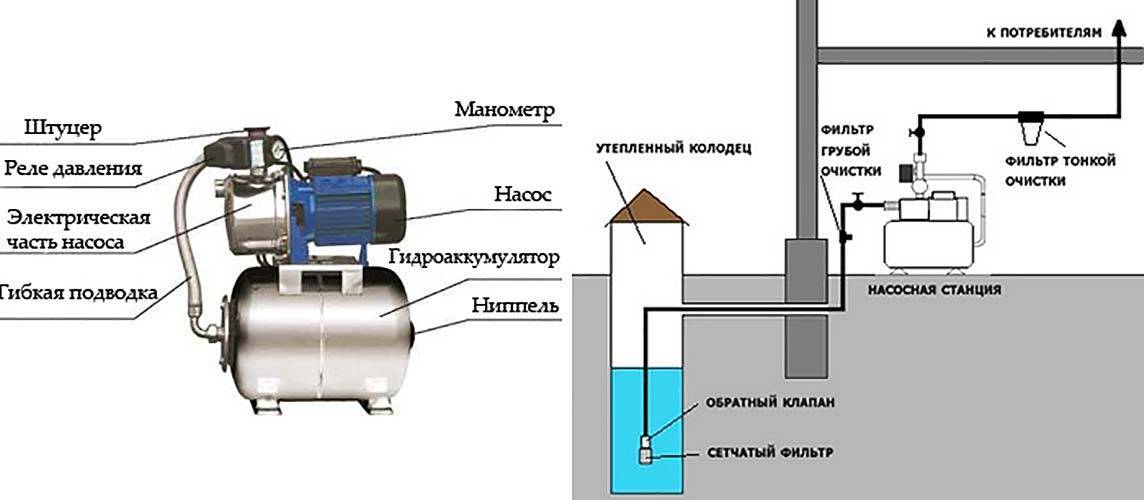

Водонасосная станция для дома состоит из следующего оборудования:

1. Центробежный насос. Он выполняет поднятие воды и производит ее подачу в систему водопровода.
2. Электродвигатель, управляемый специальным реле давления и соединенный с насосом.
3. Гидроаккумулятор. Он имеет 2 части, разделяемые мембраной, с помощью которой смягчается гидравлический удар.
4. Реле. Оно установлено с целью контроля напора в системе. При росте давления реле выключает мотор, когда напор падает – включает.
5. Манометр. С помощью этого прибора система измеряет уровень давления.
6. Водозаборная система со встроенным клапаном обратного типа.
7. Магистраль, служащая соединением насоса и водозабора.
