Как установить и подключить насосную станцию к колодцу

Насосная станция в шахте колодца

Если вода в колодце достаточно глубоко, а шахта колодца сделана надёжно и прочно, то насосную станцию можно установить прямо в шахте.

Для этого в шахте делается и тщательно закрепляется на стенке полка, размер которой позволил бы надёжно закрепить насосную станцию. Желательно под ножки насосной станции установить резиновые прокладки, чтобы уменьшить воздействие вибрации работающей станции на конструкцию колодца. Уровень, на котором делается полка для насоса должен быть таким, чтобы расстояние по вертикали между насосной станцией и уровнем воды в колодце не превышало 6-8 метров.

Категорически не рекомендуется монтировать всасывающую линию с уменьшенным по сравнению с размером входного отверстия сечением трубы. Для напорной линии можно использовать трубы любых сечений.

На конце всасывающей линии закрепляется обратный клапан с сетчатым фильтром, предохраняющим насос от крупного мусора. Все резьбовые соединения рекомендуется выполнять с использованием ФУМ-ленты или синтетической уплотняющей нити (например, «Тангит унилок»).

В первый момент воды в насосе нет, трубы сухие, соответственно, если в таком состоянии включить насос, то он перегреется и может выйти из строя. Для первоначального запуска в нашей схеме предусмотрена заливная воронка. В начальный момент, при отключенном от электросети насосе, открыв кран начального заполнения и закрыв кран на напорной линии, мы через воронку заполняем насос и всасывающую линию водой. Обратный клапан на этой линии не даст воде вытечь из насоса. Наполнив систему таким образом, чтобы вода стояла в заливной воронке, закрываем кран на заливочной линии и включаем насос.

В заполняемой полости могут возникнуть воздушные пробки. Если всё в порядке, то насос сразу же начнет всасывать воду и создавать после себя давление. Когда давление поднимется до установленного, реле давления отключит насос. Если насос с первого раза не начнет создавать давление, процедуру начального включения насоса надо повторить. Обычно её приходится повторять несколько раз, каждый раз доливая воду через воронку.

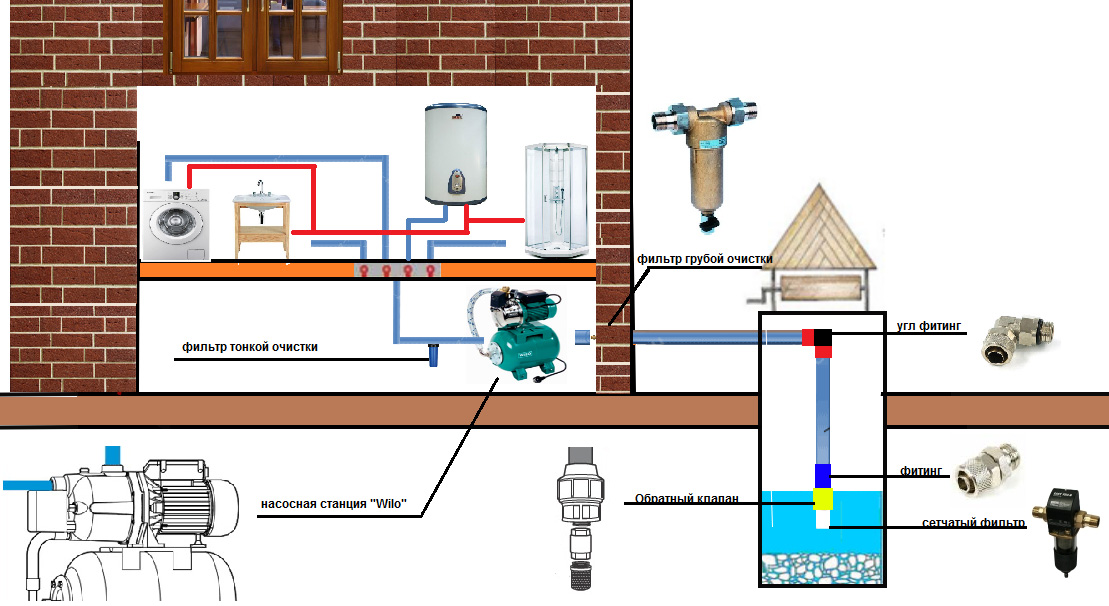

Как производится подключение

Перед тем, как подключить насосную станцию к колодцу, от колодца до жилья необходимо проложить трубопровод, а для этого первым делом подготавливается траншея, которая по своей глубине должна превышать уровень промерзания грунта. Если это правило проигнорировать, то коммуникации в холодное время года будут промерзать. В качестве дополнительных мер во избежание таких последствий нередко выполняется теплоизоляция труб.

Но имеют место и другие тонкости: на дно подготовленной траншеи насыпается песчаная «подушка», толщина которой должна быть порядка 20 см. Если глубина залегания коммуникаций значительно превышает уровень промерзания почвы, то в теплоизоляции нет острой необходимости, но вполне можно использовать такое решение в качестве вспомогательной меры.

Важно: Если же нет возможности подготовить достаточной глубины траншею, то теплоизоляционный материал для защиты труб от промерзания является обязательной мерой. Со стороны дома в фундаменте нужно сделать отверстие достаточного диаметра, чтобы прошла подводящая труба

А со стороны напорного водопровода устанавливается фильтр глубокой очистки, а также запорная арматура («американка») и футорка. Для соединения с полиэтиленовой трубой используется обжимная муфта. Далее остается подключить насосный агрегат к колодцу

Со стороны дома в фундаменте нужно сделать отверстие достаточного диаметра, чтобы прошла подводящая труба. А со стороны напорного водопровода устанавливается фильтр глубокой очистки, а также запорная арматура («американка») и футорка. Для соединения с полиэтиленовой трубой используется обжимная муфта. Далее остается подключить насосный агрегат к колодцу.

В первую очередь подготавливается прочное основание (из кирпича или бетона), поверх которого настилается резиновый материал. Это позволит несколько сгладить эффект от вибраций, создаваемых устройством во время функционирования. Фиксация самого устройства на бетонном основании выполняется посредством анкерных болтов.

На конец трубы, которая будет опускаться в колодец, крепится фильтрующий элемент (сетка) с обратным клапаном, что заметно снизит риск подачи загрязненной воды потребителю. Обратный клапан же способствует постоянному заполнению насоса водой, а это важный нюанс при поддержании работоспособности устройства. Иногда для повышения надежности работы системы обратный клапан устанавливается еще и на другом конце заборного трубопровода, который подключается к насосному агрегату, но это не является правилом.

Самостоятельная установка насосной станции в колодце производится посредством полиэтиленовой трубы диаметром 32 мм. Для создания герметичных соединений помимо уплотнителя используется разводной ключ. При подключении трубы понадобится муфта (2 шт.), кран-«американка» и металлический уголок (колено). Муфта соединяет узел, включающий обратный клапан и сетчатый фильтрующий элемент, с полиэтиленовой трубой. Еще один соединительный элемент устанавливается на входе насосного агрегата, позволяя подключить трубу. Такая конструкция позволяет опустить заборный трубопровод в колодец.

Помимо оборудования для водоснабжения, может понадобится отдельный насос для полива, который имеет свои особенности.

В качестве такого насоса можно использовать насос Малыш, который зарекомендовал себя как недорогой и надежный агрегат http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/pogruzhnoj-nasos-malysh.html

Электрическое подключение

Большинство бытовых насосных станций подключается к однофазной сети, в которой функции нулевого и защитного проводников разделены. Защитная арматура блока управления — это автомат защиты двигателя с тонкой регулировкой установки и устройство защитного отключения на 30 мА.

Для питания насоса прокладывается силовой кабель в защитной оплетке и в коробе. Сечение и тип кабеля подбирается в соответствии с инструкцией к насосной станции. Его конец заводится на клеммную колодку двигателя через герметичный ввод, жилы обжимаются вилочными или кольцевыми наконечниками. Жёлто-зеленый традиционно подкручиваем к корпусу, остальным назначаем маркировку на усмотрение: фаза — на шпильку, обозначенную L или W2, а ноль — на N или V1. Маркировка может отличаться в зависимости от типа двигателя.

В щитке защитный и нулевой провод подключаются на общие колодки. Фазный, после выхода с устройства защиты, разрывается другим проводом, двухжильным, следующим к регулятору давления, а от него — к блоку защиты от сухого хода. Первым подключается устройство, имеющее два герметичных ввода. Если их нет, к каждому тянется отдельный кабель. И защитный блок, и регулятор имеют нормально замкнутые контакты и подключаются последовательно. Это маловероятно, но если мощность насоса выше 4 кВт, то коммутация нагрузки должна выполняться через контактор.

Правильно выбираем место для установки

Вариантов установки может быть два: в подсобном помещении в доме или в специально оборудованном кессоне. Первый считается более удобным в плане обслуживания, поскольку оборудование легко доступно. Для монтажа установки в здании подойдет отапливаемое сухое подвальное или подсобное помещение.

Станция должна быть установлена на небольшом возвышении над полом, чтобы в случае появления грунтовых вод оборудование не вышло из строя. Так же не следует прислонять ее к стене, иначе вибрация от работающего устройства будет передаваться в расположенные выше помещения.

Для установки насосной станции выбирают отапливаемое сухое помещение. Лучше всего обустроить небольшой подиум, на котором будет монтироваться оборудование

Стоит учитывать, что здание, в котором будет устанавливаться оборудование, должно находиться достаточно близко от колодца, от которого прокладывается трубопровод к насосной станции. Водопровод должен быть уложен в грунт ниже уровня его промерзания, иначе зимой вода может замерзнуть и разорвать трубы. Как вариант можно рассмотреть утепление трубопровода при помощи теплоизолирующих материалов или нагревательного кабеля.

Монтаж устройства в кессоне – менее распространенное решение. Герметичная емкость, в которой устанавливается конструкция, заглубляется в почву ниже уровня промерзания. Именно на такой глубине должна быть расположена насосная станция. Кессон максимально утепляется, чтобы в самые сильные морозы вода не замерзла и не разрушила оборудование.

Еще один вариант установки насосной станции. Оборудование может быть смонтировано в специально подготовленном утепленном боксе, расположенном около колодца

Конструктивные особенности насосной установки

В зависимости от типа насоса станции бывают блочными или составляемыми из отдельных компонентов. В состав установки входят такие элементы:

1. Насос. Представляет собой агрегат, работающий путем создания центробежной силы. Устройство погружается в скважину или размещается на поверхности. Оно используется для подъема воды из шахты и ее направления в трубопровод. При небольшом объеме добываемой жидкости большая часть ресурса попадает в гидроаккумулятор, необходимый для поддержания нормального напора в системе водоснабжения. Напорную трубу снабжают фильтром грубой очистки, улавливающим крупные примеси, вымываемые из скважины потоком.
2. Гидроаккумулятор. Имеет вид металлической емкости, снабженной изогнутой резиновой прокладкой. Между стенками резервуара и уплотнителем находится сжатый воздух. При наполнении водой мембрана расширяется, давление растет.
3. Реле давления. Эта часть системы отвечает за включение и деактивацию оборудования. Если давление в трубопроводе превышает 3 кг/см³, реле подает сигнал на прекращение работы насоса. При снижении параметра установка включается. Контролируют параметры системы с помощью манометра. Этот же элемент позволяет настраивать реле.
4. Обратный клапан. Эта деталь устанавливается на напорную часть оборудования. Она не позволяет воде вытекать из резервуара. Система функционирует под давлением, клапан препятствует возникновению гидроударов при запуске погружного насоса.

Пуск станции в эксплуатацию и тестирование

Первый пуск после монтажа или восстановление работоспособности системы после длительного «сухого» прост, хотя и требует определенных манипуляций. Цель ее — заполнить систему водой до первого включения в сеть.

Это несложная процедура, не требующая особенных навыков. На насосе есть пробка, которую следует отвернуть

В отверстие вставляют простую воронку, через которую и заполняют систему — важно залить питающую трубу и насос с гидроаккумулятором. На этом этапе требуется немного терпения — важно не оставить пузырьков воздуха. Заливают воду до горловины пробки, которую потом снова закручивают

Потом простым автомобильным манометром проверяют давление воздуха в гидроаккумуляторе. Система к пуску готова

Заливают воду до горловины пробки, которую потом снова закручивают. Потом простым автомобильным манометром проверяют давление воздуха в гидроаккумуляторе. Система к пуску готова.

Чтобы было понятнее как проводить тестирование насосной станции, мы подготовили для вас 2 галереи.

Часть 1:

Галерея изображений
Фото изДля проверки работоспособности и технических характеристик устанавливаем насосную станцию около колодца

Фитинги (элементы для соединения водопроводных труб или шлангов с агрегатом) в комплекте не присутствуют, поэтому их приобретаем отдельно

К верхнему отверстию гидроакумулятора подключаем трубу, по которой вода пойдет к точкам разбора в доме (душ, унитаз, мойка)

К боковому отверстию также посредством фитинга подключаем шланг или трубу для забора воды из колодца

Не забываем конец водозаборной трубы оснастить обратным клапаном, обеспечивающим стабильную работу и необходимое давление

Перед заливкой воды в трубу проверяем герметичность всех соединений – плотность прилегания фитингов и качество закручивания накидных гаек

Чтобы протестировать качества насосной станции, заполняем резервуар чистой водой. При установке насоса у колодца проверяем, позволяет ли уровень воды использовать насос

Перед началом работы через специальное отверстие вливаем в насосное оборудование 1,5-2 л воды

Шаг 1 – установка насосной станции на выбранное место

Шаг 2 – монтаж фитинга системы подачи воды

Шаг 3 – подключение системы, обеспечивающей дом водой

Шаг 4 – подключение трубы, ведущей в колодец

Шаг 5 – установка обратного клапана на конце трубы (шланга)

Шаг 6 – проверка герметичности системы в сборе

Шаг 7 – заполнение емкости водой (или проверка уровня воды в колодце)

Шаг 8 – набор воды для создания нужного давления

Часть 2:

Галерея изображений
Фото изКонец трубы (шланга) с обратным клапаном опускаем в резервуар с водой (или колодец)

Чтобы станция заработала, осталось подключить электропитание. Находим шнур питания, разматываем его и вставляем в розетку 220 В

Не забываем нажать на клавишу «Пуск», которая обычно находится на боковой части корпуса

Включаем реле давления, чтобы заработал насос, и ждем, когда стрелка манометра достигнет нужной отметки

Когда давление в гидроакумуляторе достигает нужной отметки, он автоматически отключится

Для проверки правильного функционирования насосной станции включаем один из кранов, например, в ванной или на кухне

Следим за работой насосной станции, обращаем внимание на скорость подачи воды, силу напора, производительность

Когда вода в резервуаре (или в колодце) заканчивается, автоматически включается защита от «сухого хода» и насос прекращает работать

Шаг 9 – опускание конца шланга в воду

Шаг 10 – подключение станции к системе электропитания

Шаг 11 – введение в рабочее состояние посредством нажатия на кнопку

Шаг 12 – пуск реле давления

Шаг 13 – гидроаккумулятор набирает заданное давления

Шаг 14 – открывание крана в точке подачи воды

Шаг 15 – проверка функциональности станции

Шаг 16 – автоматическое отключение при «сухом ходе»

Что нужно знать еще о насосной станции

Насосная станция не только должна обеспечивать подачу воды из скважины к потребителю, но и обеспечивать оптимальный напор. Ее можно располагать в самых разных местах системы водоснабжения. К примеру, если речь идет об обустройстве скважины общего назначения, то оптимальным вариантом можно считать монтаж погружного насоса. Но можно обустроить поверхностные насосы, которые располагаются на уровне земли и забирают воду из скважины через шланг. Правда, поверхностный насос не рекомендуется применять для забора воды из больших глубин. Как правило, глубина скважины в этом случае не превышает 9 метров. Для того, чтобы давление в системе было всегда стабильным, рекомендуется устанавливать специальный гидроаккумулятор. Конструктивно – это не что иное, как самый обычный бак, который внутри имеет специальную упругую перегородку (чаще всего – резиновую). Когда давление повышается, перегородка растягивается, а когда понижается – то сжимается, выдавливая необходимый запас воды в систему. Вместо перегородки может применяться и упругая емкость. Но принцип работы тот же самый.

Насосная станция — комплексная система для перекачки жидкостей из одного места в другое.

Насосная станция предполагает и наличие узла управления, который должен определять, когда следует включить насос. Также обычно в комплекте идет манометр, который показывает существующее на настоящий момент давление воды в системе.

Как произвести тестовый запуск

Главное условие при этом – заполнение насосной станции водой, включая и все магистрали, а также гидроаккумулятор. Пуск воды в устройство происходит через заливное отверстие. Включение питания и запуск двигателя выполняется после того, как были открыты запорные вентили. После этого вода постепенно заполняет напорный трубопровод. Это нужно для того, чтобы вытеснить весь воздух из него. В результате происходит повышение давления. Как правило, этот параметр может принимать значения из диапазона от 1,5 до 3 атмосфер, по достижении предельной отметки оборудование отключается.

Таким образом, эффективную работу подобной техники обеспечивает не только правильный выбор модели, подходящей для эксплуатации в определенных условиях, но также и грамотное подключение. А для этого сначала решается, где будет устанавливаться техника, после чего организуется герметичное соединение оборудования с внутренним и наружным трубопроводом.

https://youtube.com/watch?v=p1twcgiduZg

Плюсы и минусы насосной станции

К числу преимуществ относятся:

• минимальные дополнительные затраты на эксплуатацию;
• иммунитет к скачкам давления, которые возникают при открытии или выключении кранов (гидроудар);
• надежность и долговечность системы.

Из недостатков:

• высокий уровень шума при работе;
• без применения дополнительных приспособлений нельзя поднять воду с глубины более 8-10 м.

Но такие проблемы можно решить. В первом случае ситуацию рекомендуется исправить за счет изменения условий размещения оборудования. Что касается второго недостатка, используют специальные приборы — эжекторы. Встроенные элементы увеличивают уровень шума, хотя производительность выше. Выносные работают тихо и дискомфорта не создают.

Устройство и принцип работы гидроаккумулятора

Гидроаккумуляторы представляют собой металлические баки, объёмом обычно от 20 до 100л. В них имеются входное и выходное отверстие. Данные приборы предназначаются для поддержания рабочего давления в водопроводной сети при отключенном насосе.

Для этого внутри металлического бака располагается резиновая мембрана, которая растягивается при заполнении ёмкости водой. Когда же насос выключается, мембрана, за счёт силы сжатия, выталкивает содержащуюся в баке воду в сеть. Таким образом, в водопроводной системе поддерживается давление, необходимое для работы сантехнических приборов.

Подключение насосной станции (двухтрубная схема)

На начальном этапе собирается эжектор, представляющий собой отдельный узел, изготовленный из чугуна, с тремя выходами для подключения трубопровода.

1. Сначала монтируем на эжекторе (в его нижней части) фильтр-сетку, которая предохраняет насосное оборудование от выхода из строя при попадании мелких камней или песка из скважины или колодца.
2. В верхней части эжекторного узла монтируется раструб из пластика, к которому присоединяется сгон с сечением 3,2 см. Возможно, вам придется монтировать одновременно несколько сгонов для того, чтобы выйти на сечение водопроводной трубы.
3. На окончании сгона монтируем муфту, которая обеспечит переход на пластиковый трубопровод. Обычно такая муфта изготавливается из бронзы.

Схема подключения эжекторного узла

При соединении элементов обращайте особое внимание на герметичность соединений. Конечно, течь в колодце или в скважине не доставит вам эстетических неудобств, однако, забор воздуха в негерметичных соединениях может привести к нестабильности в работе системы и значительному снижению ее мощности

Резьбовые соединения уплотняются специальной пастой, фум-лентой, льняной обмоткой или резиновыми прокладками

Резьбовые соединения уплотняются специальной пастой, фум-лентой, льняной обмоткой или резиновыми прокладками.

Обеспечение герметичности резьбовых соединений в водопроводе

При вводе труб водоснабжения в кессон или в другое место установки станции насосного оборудования, необходимо обеспечить их некоторый запас по длине. После вывода труб начинаем подключать станцию насосного оборудования к трубопроводам из скважины.

1. На обсадной трубе пробуренной скважины устанавливаем оголовок.
2. Выясняем глубину опускания труб в водную скважину. Для этого опускаем в пробуренную шахту любой твердый длинный предмет. Уровень размещения входного патрубка станции насосного оборудования должен отстоять от дна скважины примерно на метр, чтобы не засасывать песок, ил или камни со дна.
3. Присоединяем к эжекторному узлу трубы из полиэтилена. Длина трубы должна быть равна сумме расстояния от устья скважины до насоса и глубины скважины (минус один метр).
4. На оголовке скважины монтируем колено с поворотом на 90 градусов.
5. Просовываем сквозь прямое колено пластиковые трубы, ведущие к эжекторному узлу (после окончания монтажа пространство между внутренней частью колена и трубопроводами можно заполнить монтажной пеной). В прямом колене трубы могут быть как изогнуты, так и соединены переходниками с углом поворота в 90 градусов.
6. Опускаем эжекторное устройство на требуемую глубину. Выверить правильность глубины установки эжектора можно по отметке, которую мы ранее сделали на трубопроводе.
7. Фиксируем на вершине обсадной трубы самодельный оголовок, который у нас состоит из колена трубы, повернутого под углом 90 градусов. Закрепить «оголовок» на обсадной трубе скважины можно специализированным скотчем для сантехники с армированием.

Самодельный оголовок для скважины

Выводим водопроводные трубы до дома. Возможно вам придется обеспечивать повороты. Вход водопроводных труб через фундамент должен быть расположен ниже линии промерзания грунта. Выведенные трубы подключаются к водному патрубку насоса в составе станции. Соединение трубопроводов производится при помощи гаечного или разводного ключа.

Фиксация резьбовых сантехнических соединений

На верхней части насоса в составе  станции оборудования обычно имеется заливное отверстие. Оно необходимо для того, чтобы перистальтический насос не запускался «насухую». Заливка воды осуществляется только при первоначальном пуске или при пуске после длительного простоя.

Заливная горловина в станции насосного оборудования

Перед пуском станции насосного оборудования проверьте показатели рабочего давления в гидроаккумуляторе. Обычно оно составляет 1,2 — 1,5 атмосферы. Увеличить показатели рабочего давления можно обычным автомобильным насосом. Для подкачки на аккумуляторах давления в системах водоснабжения имеется специальный ниппель.

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

• насоса, который подает воду;
• гидроаккумулятора, где вода хранится под давлением;
• управляющего блока.

Насос закачивает воду в гидроаккумулятор (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Задача насосной станции – обеспечить постоянное поступление воды в дом при достаточно высоком уровне напора в водопроводной системе

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

1. Вода заполняет гидробак.
2. Давление поднимается до верхнего установленного предела.
3. Реле давления отключает насос, поступление воды прекращается.
4. Когда включают воду, она начинает убывать из ГА.
5. Происходит снижение давления до нижнего предела.
6. Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование гидроаккумулятора обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Все комплектующие и материалы, необходимые для подключения, следует подготовить заранее. Они должны соответствовать по размеру патрубкам имеющегося оборудования, для успешного монтажа могут понадобиться переходники

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.
