Как устроены и работают насосные станции Метабо

Проверка автоматики

После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле. После открывания крана и вытекания вод из гидробака реле давления должно снова запустить насос, когда показатель давления в системе понизится до установленного минимума. При необходимости заводские настройки можно изменить, настроив реле на нужное вам давление включения и выключения. Это делается так:

Отключаем насосное оборудование и сливаем воду из гидробака, открутив нижний кран в системе. Открываем крышку на реле давления при помощи отвертки или гаечного ключа.
Запускаем насосное оборудование, которое начнёт закачивать воду в гидробак.
Засекаем и записываем показания манометра в момент отключения насоса. Это будет верхнее давление.
Теперь открываем самый удалённый от насоса кран или тот кран, который находится на самой верхней отметке. По мере вытекания из него воды давление понизится, и насос снова запуститься. Нужно зафиксировать и записать показания манометра в момент запуска насоса. Это будет нижнее давление

Находим их разницу.
Во время тестирования необходимо обратить внимание на напор воды, текущей из самого дальнего или высшего крана в системе. Если он вас не устраивает, то давление нужно повысить

Чтобы это сделать правильно, насос нужно отключить и туже закрутить гайку на большой пружине в реле. Для уменьшения напора, наоборот, ослабляем эту гайку.
Теперь настроим разность давлений. Вы уже нашли её, отняв записанные показания манометра. Если это число равно 1,4 бар, то ничего настраивать не надо. Если найденное значение ниже, то это может привести к более частому запуску насоса и неравномерному напору, что вызовет преждевременный износ оборудования. Если значение выше, то режим работы станции будет более щадящим, но станет заметна разница между максимальным и минимальным напором. Для настройки этого параметра нужно подтянуть или ослабить гайку на малой пружине в реле. Для увеличения разности давлений гайку затягивают сильнее, а для уменьшения – ослабляют.
Когда вы отрегулировали давление, нужно снова проверить работу системы, повторив предыдущие действия. При необходимости регулировку можно повторить.

Если ваше реле давления вообще без настроек, то есть все пружины полностью ослаблены, то регулировку делают так:

  1. Запускаем насос и нагнетаем давление в трубопроводе настолько, чтобы напор воды из самого дальнего или высшего в системе крана был удовлетворительным. Засекаем показания манометра и отключаем насос. Допустим, что прибор показал в этот момент давление равное 1,3 бар.
  2. Отключаем питание станции и открываем крышку на реле давления. Начинаем подтягивать гайку на большой пружине. Когда раздастся щелчок замыкания контактов, вращение прекращаем.
  3. Ставим на место крышку и включаем насос. Доводим давление в системе до 2,7 бар. Это значение мы получили, сложив наш показатель 1,3 бар с рекомендуемой разницей значений равной 1,4 бар.
  4. Отключаем насос от сети, снимаем крышку и подтягиваем гайку на меньшей пружине. Когда контакты разомкнуться, вы услышите щелчок. В этот момент вращение нужно прекратить.
  5. После наших настроек реле давления будет производить запуск насосного оборудования, когда давление в системе понизится до 1,3 бар, и отключать насос, когда давление повысится до 2,7 бар. Теперь все настройки выполнены. Крышку реле устанавливаем на место, а насосный агрегат подключаем к сети электропитания.

Модельный ряд и технические характеристики

Несмотря на то, что все модификации станций Metabo собираются в Китае, немцы (владельцы бренда) тщательно следят за качеством выпускаемой продукции.

Metabo HWW 5500|20 G

Модель относится к агрегатам средней мощности. Корпус станции выполнен из чугуна. Производительность составляет 3,3 м3/час. Вес — всего 16 кг. Мощность – 1,5 кВт. Напор – 55 м. Максимальное рабочее давление – 5,5 бар. Объем бака – 24 л. Высота подъема жидкости – до 9 м. Модель успешно перекачивает воду с небольшими включениями (до 5 мкм). Агрегат имеет отдельное водозаливное отверстие, что упрощает запуск станции. Дополнительно модель оснащена прочными уплотнительными кольцами. Это повышает ее срок службы.

Metabo HWW 4000|20 GL

Модель имеет следующие технические характеристики:

  • производительность — 4 м3/час;
  • глубина всасывания — до 9 м;
  • напор — 48 м;
  • мощность – 1 300 Вт;
  • максимальное давление – 4,8 бар;
  • объем гидроаккумулятора – 24 литра.

Станция при своей высокой мощности очень экономно расходует электроэнергию.

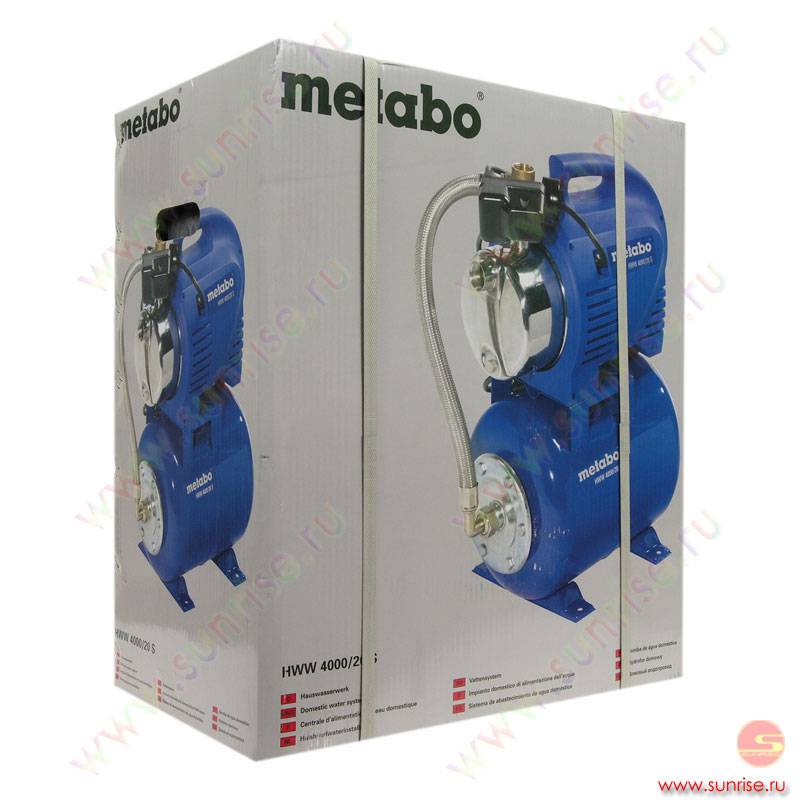

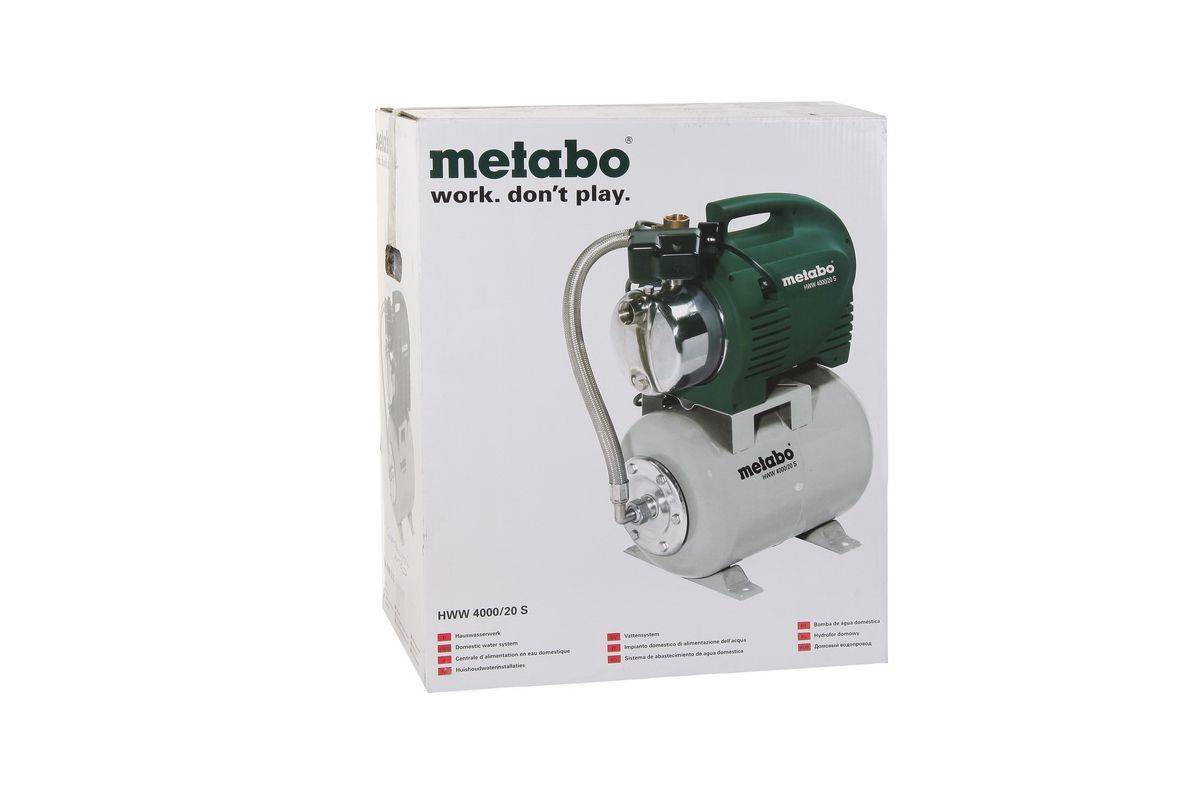

Metabo HWW 4000|20 S

Для станции Метабо присущи следующие технические показатели:

  • мощность — 1,3 кВт;
  • производительность — 4 м3/час;
  • напор — 48 м;
  • вес — 17,2 кг;
  • объем накопительного бака — 24 л;
  • корпус – нержавеющая сталь.

Установка оборудована приводным валом из нержавейки. В результате внутренние механизмы защищены от коррозии.

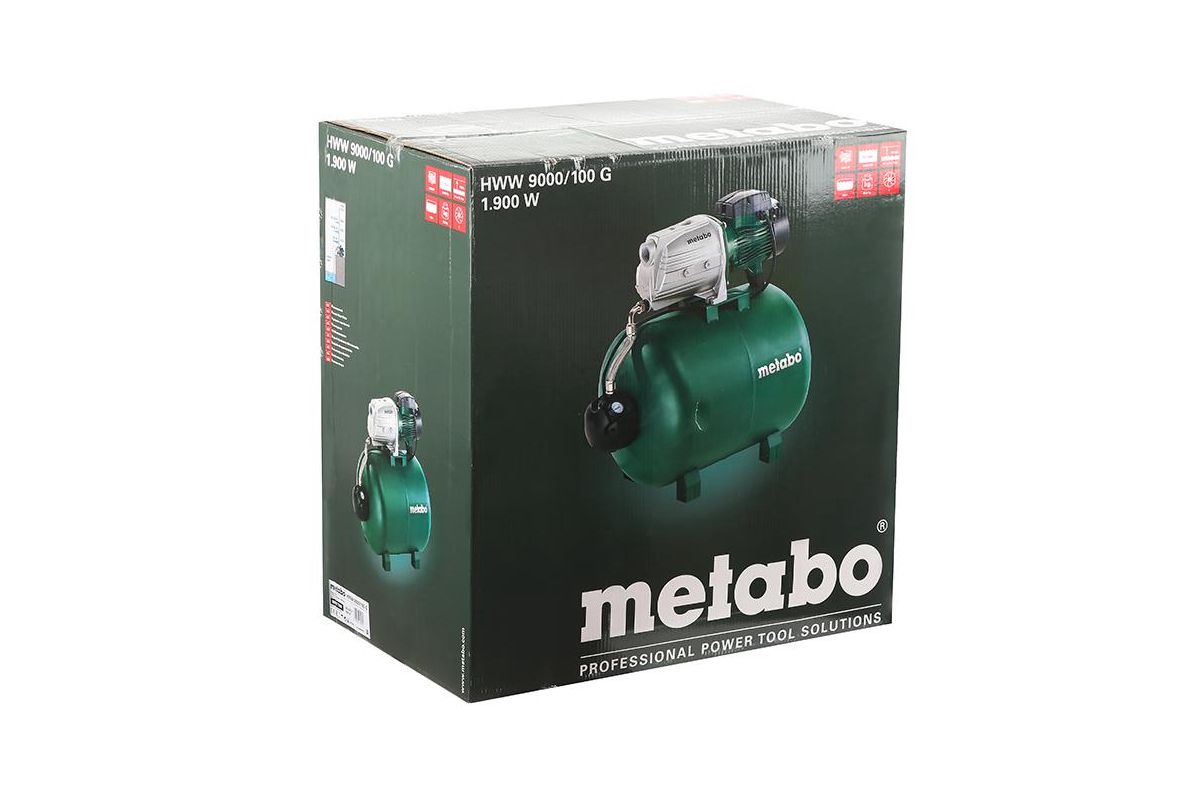

Metabo HWW 9000|100 G

Одна из самых мощных моделей. Способна качать 9 м3 воды в час при мощности 1,9 кВт. Напор — 51 м, глубина всасывания — 9 метров. Максимальное рабочее давление – 5,1 бар. Эту модель насосной станции чаще используют для организации автономного водоснабжения сразу на несколько объектов. При этом установка способна перекачивать воду с включением мелких примесей (до 10 мкм).

Metabo HWW 4000|20 S Plus

Корпус установки выполнен из нержавейки. Станцию можно эксплуатировать даже без устройства специального помещения под неё. Глубина всасывания воды — до 8 м; напор — 48 метров; мощность агрегата — 1300 Вт; производительность — 4 м3/час. Объем накопительного бака – 24 литра.

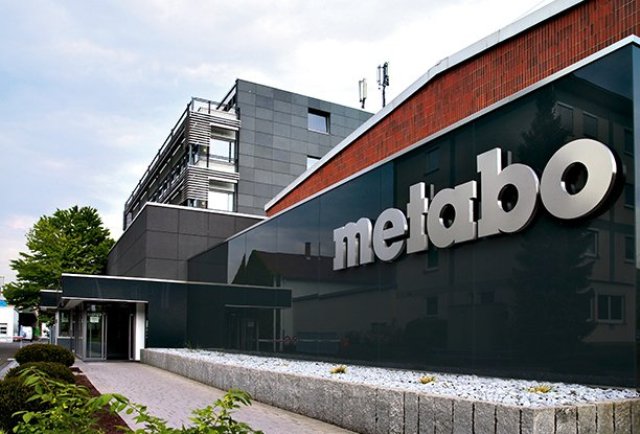

Компания «Metabo » в настоящее время

История «Метабо» начиналась с дрели по металлу, а производство располагалось в здании пивоварни.

Сегодня востребованность продукции позволила открыть новые заводы не только в Германии, но и наладить производство на территории Китая.

Производственные площади находятся в Нюртингене и Шанхае, Компания зарекомендовала себя, как ведущий производитель профессионального и надежного электроинструмента и принадлежностей.

На начало 1960 года, в компании работало более тысячи человек, в наши годы численность сотрудников составляет более 3 тысяч.

Производственные мощности постоянно наращиваются, это позволило на конец 2017 года достичь доли экспорта в 80%.

Многочисленные представительства за границей обеспечивают оперативную сервисную поддержку и укрепляют позиции на рынке инструмента.

Так, в 2015 году, в истории Metabo произошло знаковое событие – компания вошла в состав знаменитой японской торговой марки Хитачи.

На 2018 год, бренд является одним из лучших работодателей в среднем классе по версии Focus.

Основные направления по инструменту

История Метабо и настоящее бренда основаны на разработке, и реализации системных решений.

В сочетании с оптимальной согласованностью расходных принадлежностей, это способствует увеличению потенциала продукции.

Инструменты под брендом «Metabo» продаются более чем в 100 странах.

Приоритетом немецкого производителя являются безопасность и защита потребителя.

Удачные поглощения и стабильное развитие позволили компании стать крупнейшим мировым поставщиком деревообрабатывающего оборудования.

Особое внимание уделяется подготовке кадров – численность сотрудников из новоиспеченных специалистов составляет около 80 человек

Среди основных направлений Metabo –инструменты профессионального назначения для метало- и деревообработки с интегрированными решениями, а так же:

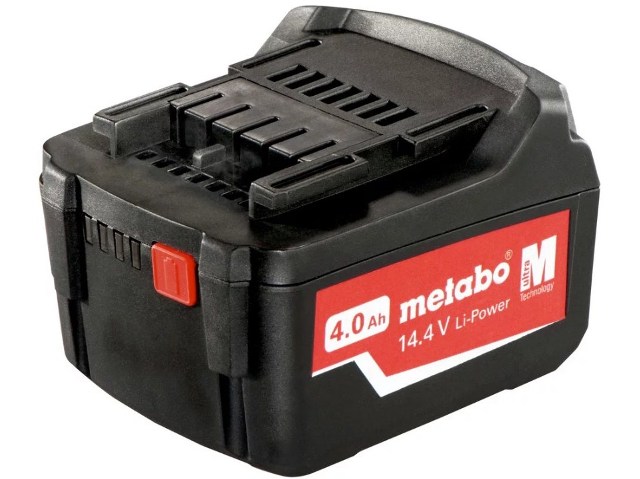

• аккумуляторные батареи и зарядные станции;

• мощные осветительные приборы;

• расходные круги, предназначенные для обдирочных и отрезных работ;

• полотна для пил и патроны для сверлильного инструмента.

Эффективные системы пылеудаления обеспечивают защиту здоровья пользователей и гарантируют отличные результаты рабочего процесса.

Планы компании и разработки по инструменту

Основой успешной работы компании служит не только успешная история Метабо, но и методичная работа с потребителем.

С 2012 года проведено более 2000 опросов.

Собранный опыт, отзывы, пожелания позволяют максимально оптимизировать производство, внедрять инновации и рациональные решения для профессионалов, бытовых направлений и узких специализаций.

В планах компании реализация воздушного оборудования и работающего от электрической сети, а так же, расширение модельного ряда инструментов, работающих от аккумуляторных батарей.

Инновационные разработки по инструменту обеспечили существующий статус «Metabo», как ведущего поставщика профессионального инструмента.

Конкурентное преимущество создают многочисленные технологии, среди которых стоит отметить следующие:

• безусловная надежность благодаря уникальной пылезащитной решетке;

• порошковое эпоксидное покрытие для защиты от пыли и влаги;

• технологическая разрабтка «Ultra-M», создает взаимодействие между всеми узлами инструмента, деликатную зарядку, медленный расход аккумулятора и долговременны срок его использования;

• конструкция легкой и практически одномоментной замены насадок Quick;

• функция автостопа на выключателе;

• система гашения вибрации Metabo VibraTech (MVT);

• vario-constamatic для электронного управления оборотами;

• уникальный плоский корпус редуктора позволяет работать под углом менее 43%;

• run-time – непрерывный режим работы компрессоров и насосов.

Антистатическая и антивибрационная функция, мощная светодиодная подсветка, транспортировочные петли у крупногабаритных инструментов, муфта-регулятор крутящего момента электронного действия, бесщеточный двигатель и сотни других инноваций доступны пользователям «Metabo» по всему миру.

Практический опыт эксплуатации

Николай, 41 год, Белгород-Днестровский:

«Что я могу сказать о своей насосной станции Марина? Она прекрасно справляется со своими задачами! У некоторых моих соседей такая же модель станции, и все они тоже не нарадуются характеристикам этого насосного оборудования».

Александр, 54 года, Рязань:

«Моя Marina работает стабильно и безотказно. Я очень рад этому приобретению. А вот к недостатком могу отнести шумность работы устройства. За то по сравнению с другими аналогами, ее цена значительно дешевле».

Василий, 35 лет, Брянск:

«У кого существует проблема с водоснабжением загородного дома, настоятельно рекомендую ее решить с помощью насосной станции Марина. Стабильность в работе – вот главная черта этого оборудования. Пять лет уже пользуюсь и никак не нарадуюсь своему удачному приобретению».

И таких отзывов можно привести еще сотню! И все они указывают на то, что насосные станции Марина являются достаточно качественным и безопасным оборудованием.

Смотрите видео, в котором опытный пользователь подробно разъясняет устройство и особенности эксплуатации насосной станции Марина:

Правила эксплуатации

Эксплуатация насосных станций должна выполняться с соблюдением следующих правил:

  • Раз в месяц, а также после длительного простоя или консервации на период зимы необходимо проверять давление воздуха в гидроаккумуляторе.
  • Периодически нужно очищать фильтр грубой очистки, установленный на горизонтальном отрезке всасывающего трубопровода. Если этого не делать, то вода из крана может идти рывками, снизится производительность насосной станции, а полностью забившийся фильтр может привести к тому, что агрегат не сможет качать воду и будет работать «на сухую», от чего быстро выйдет из строя. Частота прочистки грубого фильтра зависит от концентрации примесей в перекачиваемой из скважины или колодца воде.
  • Станция должна находиться в специальном сухом и тёплом месте.
  • Трубопровод водоснабжения необходимо защитить от замерзания зимой. Для этого дно траншеи, где проложены трубы, должно быть ниже точки промерзания почвы. В противном случае трубопровод утепляется и дополнительно обогревается электрическим греющим кабелем, который тоже прокладывается в траншее.
  • Если вы не будете пользоваться станцией зимой, то всю воду из системы необходимо сливать до наступления заморозков.

Видео инструкция по запуску и эксплуатации насосной станции:

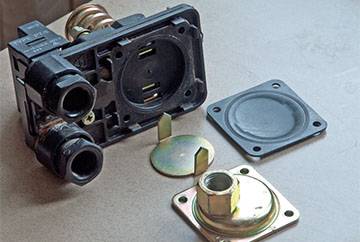

Устройство реле

В результате давления жидкости из трубопровода на мембрану устройства и встречному сопротивлению прижимного пружинного механизма, производиться замыкание и размыкание пусковых контактов.

При падении давления в системе пружины отбрасывают клеммы контактора, и насос начинает свою работу, когда давление в трубопроводе поднимается до заданного уровня, этим давлением отбрасывается контакторная пластина и насос прекращает накачивать резервуар, так как подача питания прекращается.

Прижимными гайками мы изменяем давление контакторной пластины на мембрану реле. За счет устройства реле на водяную станцию и в результате разницы прижимного давления пружин и давления воды в системе, удается добиться нужных результатов в работе устройства. Реле крепиться к трубопроводу путем вкручивания через переходник. Выполняет основную функцию в системе запуска и остановки насоса.

Как снять крышку реле давления насосной станции – на лицевой панели один болт или гайка, в зависимости от модели.

Насосная станция Metabo HWW 3500/25 Inox

Эта модель насосной станции так же, как и предыдущая, оснащенная обратным клапаном, вполне пригодна для применения в частных и многоквартирных домах, а также на приусадебных участках, используясь преимущественно для откачки грунтовых вод, автополива и подачи колодезной воды.

В основе устройства – износостойкий мотор конденсаторного типа, который не нуждается в дополнительном техобслуживании, будучи дополненным специальной защитой от перегрузок. Производительность такая же – 3,3 м³/ч при высоте подачи и всасывания в 45 и 8 м соответственно.

Диапазон показателей рабочего давления подстанции составляет 1,4-3,2 бар при максимальном значении в 4,5 бар. Кроме того, эта система предусматривает стальной гидроаккумулятор объемом в 24 л, что исключает защиту насоса от «сухого» хода, установка которой в таких конструкциях считается нецелесообразной.

Безусловно, данная особенность таит в себе серьезные риски для насосного двигателя, которые частично предотвращают высококачественные материалы изготовления комплектующих (чугунный сплав). Кроме того, вы всегда можете приобрести запчасти для насосной станции Metabo, многие из которых являются универсальными и подходят для разных моделей немецкого производителя.

Насосная станция Metabo HWW 4500/25 Inox

Если же на повестке дня стоит вопрос приобретения более мощного устройства, то эта насосная станция с производительностью в 4,5 м³/ч станет отличным решением. Работая при минимальном напряжении в 230 В, ее мощностный потенциал составляет 1,3 тыс. Вт, тогда как уровень максимального давления достигает 4,8 бар при 8-метровой глубине всасывания.

Все это позволяет использовать станцию для разных целей, откачивая воду в колодцах и водоемах, обеспечивая полив на участке и стабильный напор в колонке во дворе и домашнем смесителе в доме. Также в комплекте к модели прилагается стальной резервуар, объем которого составляет 24 л, что утяжеляет общую конструкцию до 17,1 кг.

Кроме того, технические характеристики модели включают в себя такую важную составляющую, как наличие защитного механизма от перегрева насоса, который часто имеет место при перегрузке двигателя. И хоть такая профилактика не сравнится с защитой от «сухого» хода, исключающей деформацию рабочих узлов при прекращении поступления воды за счет размыкания электрической цепи, все же это довольно неплохая возможность защитить оборудование.

А самое главное – устройство имеет доступный ценник, что является еще одной причиной для того, чтобы сделать выбор в его пользу.

Профилактика и обслуживание

Для того, чтобы насос служил долго и ремонт циркуляционного насоса не требовался как можно дольше, следует соблюдать правила эксплуатации и проводить его регулярную профилактику. Периодически следует осуществлять осмотр аппарата:

  1. При выявлении протечки в местах соединения заменяют прокладки и уплотнители.
  2. Проверяют заземление.
  3. Посторонние звуки не должны присутствовать при работе двигателя.
  4. Не должно быть сильной вибрации.
  5. Измеряют давление в линии.
  6. Насос должен быть сухим и чистым.

Раз в два-три года устройство чистят, все его составляющие. Касательно моделей, которые можно разбирать. Насосы с цельным или запрессованным корпусом не подлежат ремонту, и если происходит поломка, его заменяют на новый. Как разобрать циркуляционный насос самостоятельно?

Для этого потребуется шестигранный ключ, плоская отвертка (шлицевая) на 4 и 8 мм, крестовая отвертка.

Сперва с системы сливают всю воду, демонтируют насос и после приступают к разборке.

  1. Ключом или отвёрткой откручивают 4-6 болтов на корпусе в месте присоединения насосной части к ракушке.
  2. Снимают ракушку, крыльчатка при этом остается на валу ротора с двигателем.
  3. По периметру находят дренажные отверстия. Их должно быть четыре. Шлицевой отверткой понемногу поддевают рубашку отсека электродвигателя под крыльчаткой. Вал с ротором и рабочим колесом должны выйти из пазов и стакана статора.

Разборка агрегата на этом завершена. Далее очищают ротор, крыльчатку, ракушку от накипи и налета, не повредив детали. Нельзя использовать при этом грубый абразив. Очищать детали рекомендуется щеткой с жестким полимерным ворсом. Можно применять чистящие средства, которые содержат слабый раствор соляной кислоты. Иногда пользуются мелким наждаком – «нулевкой».

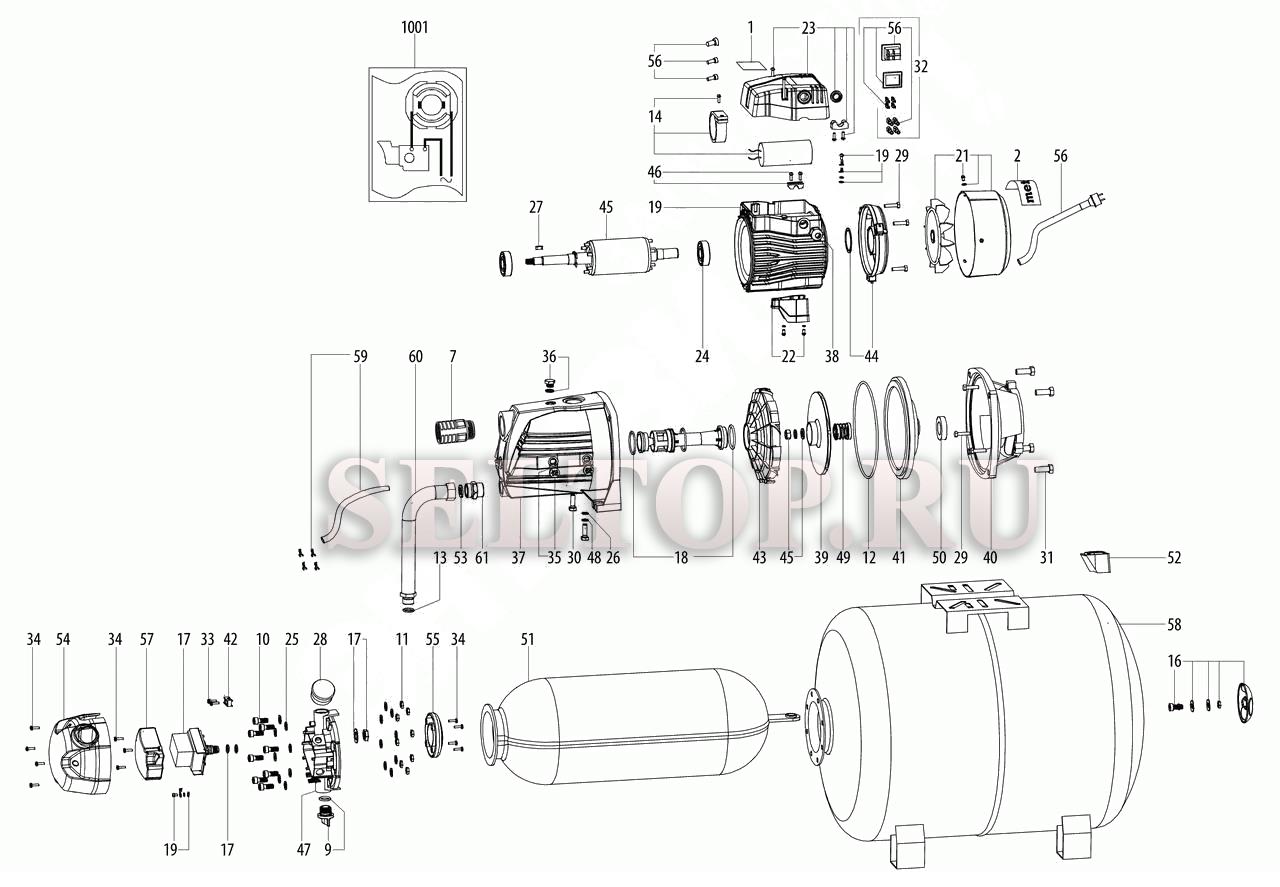

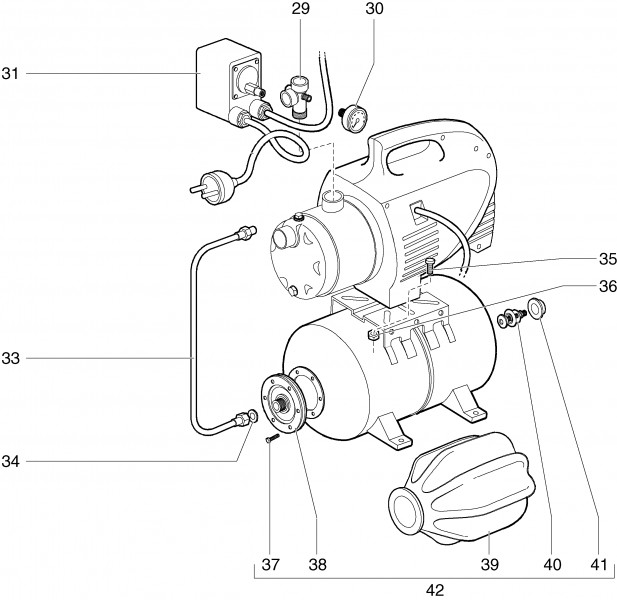

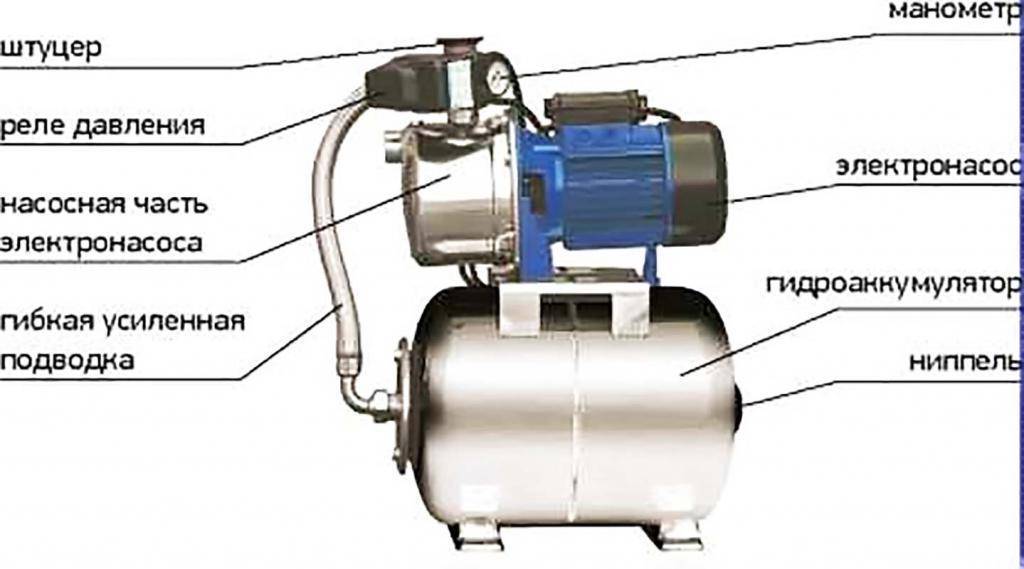

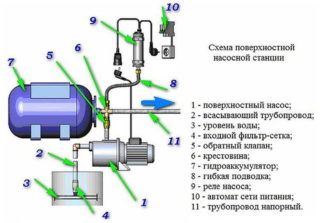

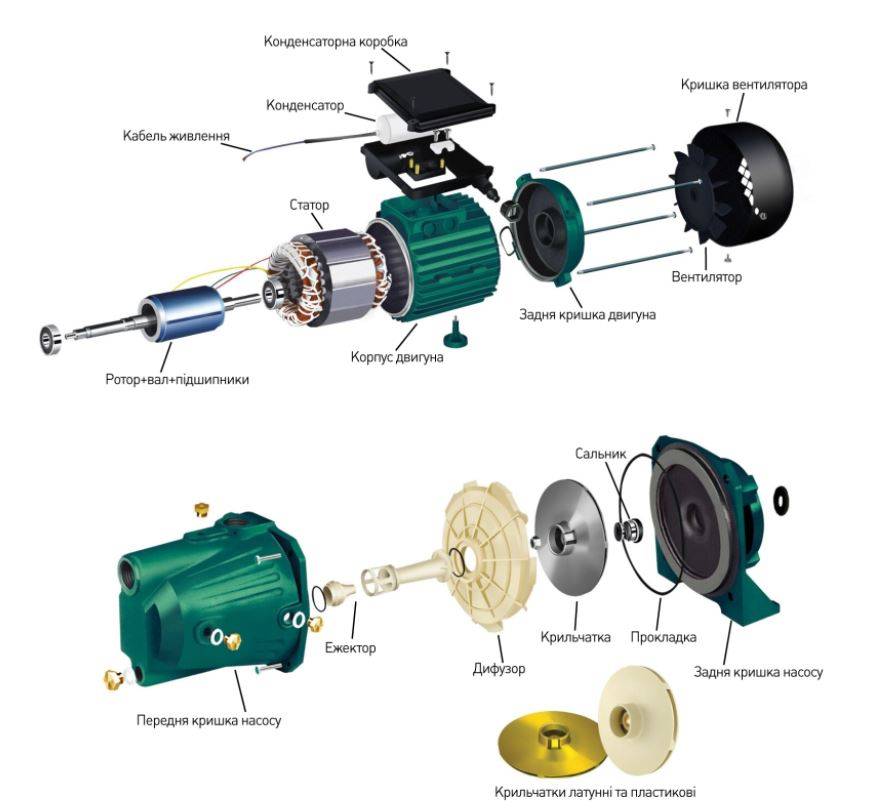

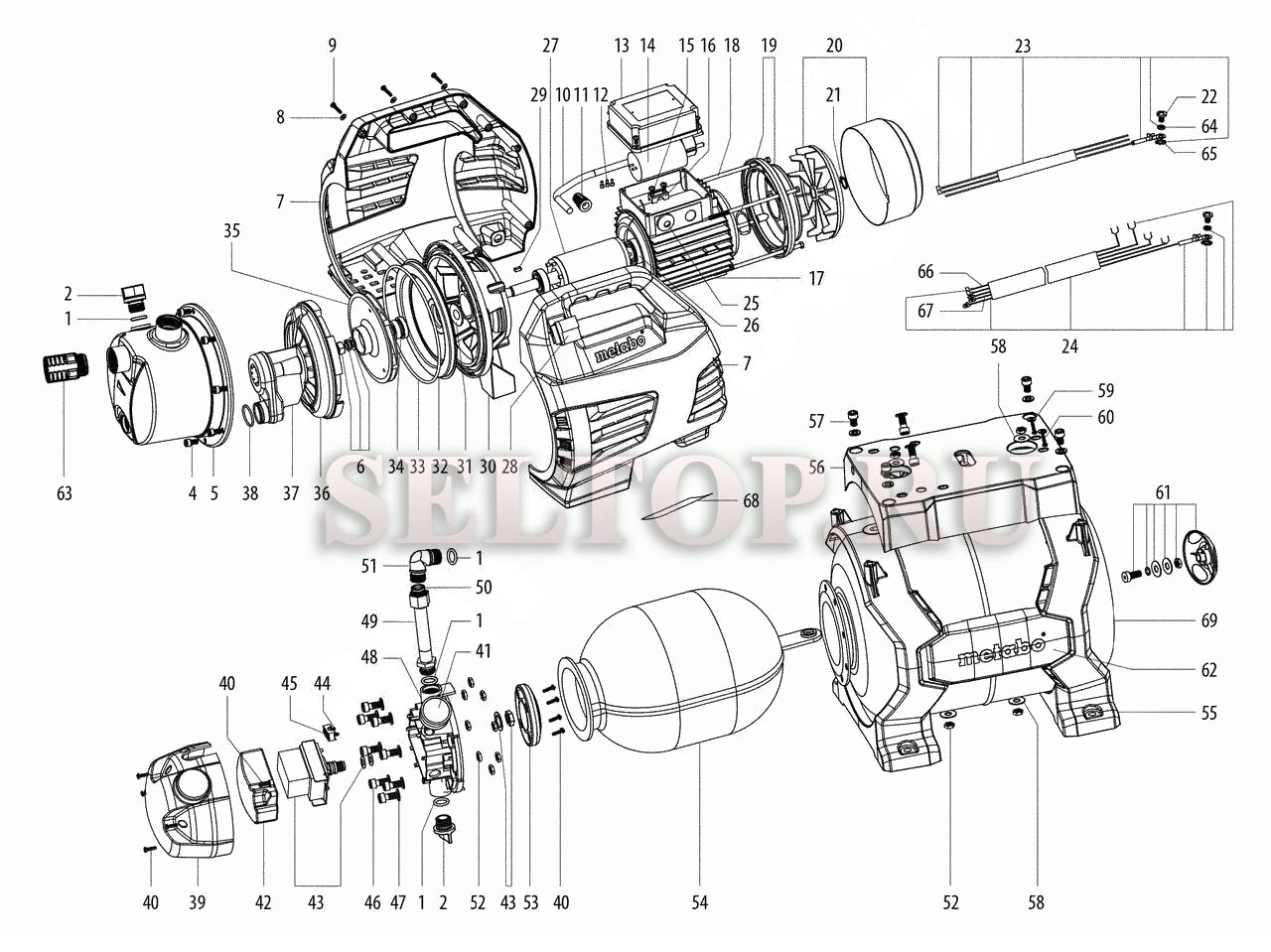

Принцип работы и устройство насосных станций Метабо

Как и все нагнетающие установки станции Метабо имеют следующие основные рабочие узлы:

  • реле давления, обеспечивающее непрерывную работу агрегата;
  • манометр для контроля показателей станции;
  • гидроаккумулятор — накопительный бак со встроенной мембраной;
  • центробежный насос с лопастями из прочного полимера.

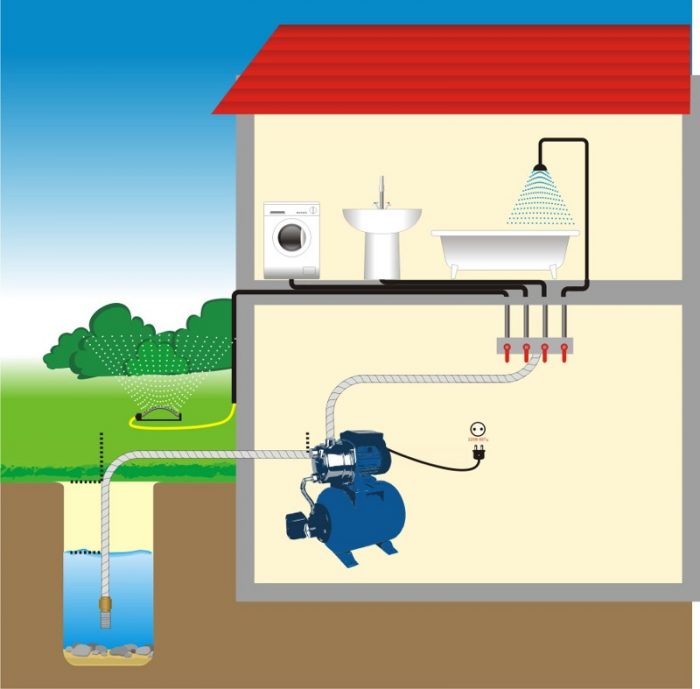

Работает насосная установка таким образом:

  • Тонкая эжекторная трубка способствует всасыванию насосом воды. Происходит полное наполнение бака до тех пор, пока давление в нём не поднимется до предельно установленного.
  • Насос отключается. В системе имеется запас воды.
  • При включении крана в доме жидкость покидает гидроаккумулятор. От этого давление в баке снижается.
  • Как только нижнее значение достигает установленного, насос включается и подкачивает воду в гидроаккумулятор.

Циклы работы станции повторяются без изменений.

Популярные модели

Далее рассмотрим наиболее актуальные модели насосных станций, у которых отличные характеристики и вполне доступные цены.

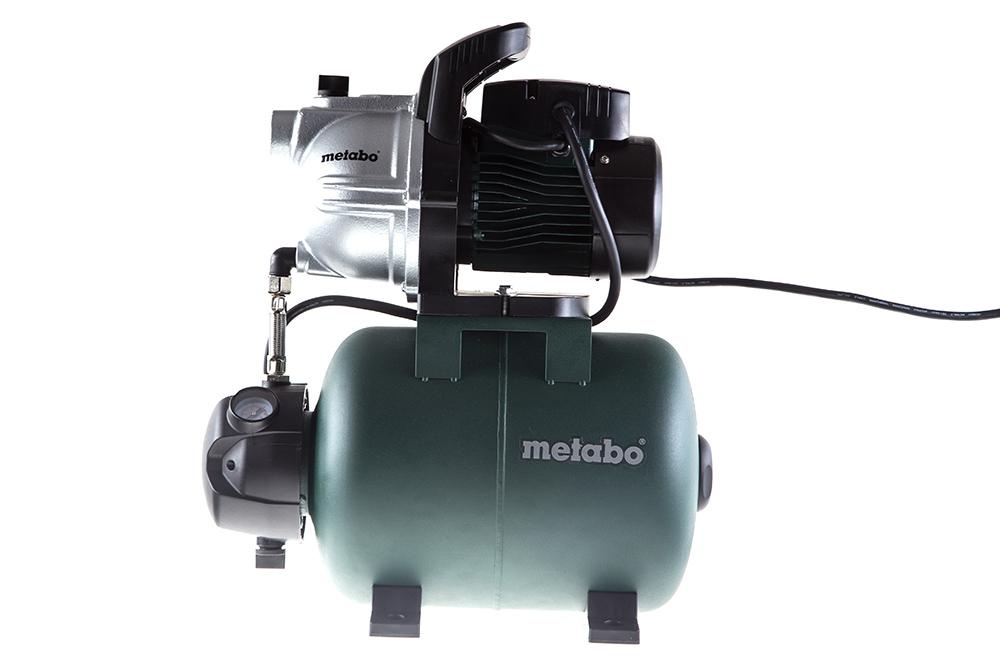

Насосная станция 4500 Inox. Подойдет для автоматического водоснабжения, полива огорода и сада, а также подачи и откачивания воды. Данная модель защищена от перегруза и перегревания, корпус изготовлен из нержавейки. Вес станции – чуть более 17 кг. В комплектацию входят обратный клапан и специальная уплотнительная лента. Эта станция может стать отличным решением для дачи или частного дома

Для полива участка при помощи этой станции можно установить от одной до трех дождевальных установок.
Также рекомендуем обратить внимание на Metabo 3300/25 G. Эта насосная станция отличается своими отличными техническими характеристиками

Оснащена специальной пробкой, которая защищает станцию от перемерзания. Для однофазного переменного тока. Вес составляет чуть более 16 кг. Выполнена из стали.

  • Не менее популярной моделью для приобретения считается 3000/20 S, которая оснащена автоматическим контролем за уровнем воды.
  • Насосная станция 3500/25 Inox. Также подходит для автоматического водоснабжения и представляет собой цельную систему довольно компактных размеров. Оснащена специальными высококачественными скользящими кольцами, которые гарантируют долгий срок эксплуатации данного изделия. В комплектацию входят ключ для фильтра и уплотнительная лента для резьбы.
  • Очень мощная насосная станция 9000/100 G хоть и весит около 40 кг, но при этом рассчитана на очень большой объем работы. Оснащена всеми необходимыми деталями, выполнена из нержавейки. Подходит для ирригации сада или огорода при помощи 1-6 установок.
  • И, наконец, неплохим вариантом для приобретения на дачу может стать станция HWW 4000/20 S. Чаще всего этот вариант приобретают для создания автономного водопровода, который может подавать воду с глубины вплоть до восьми метров. Гидроаккумулятор изготовлен из стали.

Помимо вышеописанных станций, в ассортименте марки можно найти и другие варианты.

Рейтинг насосных станций Метабо

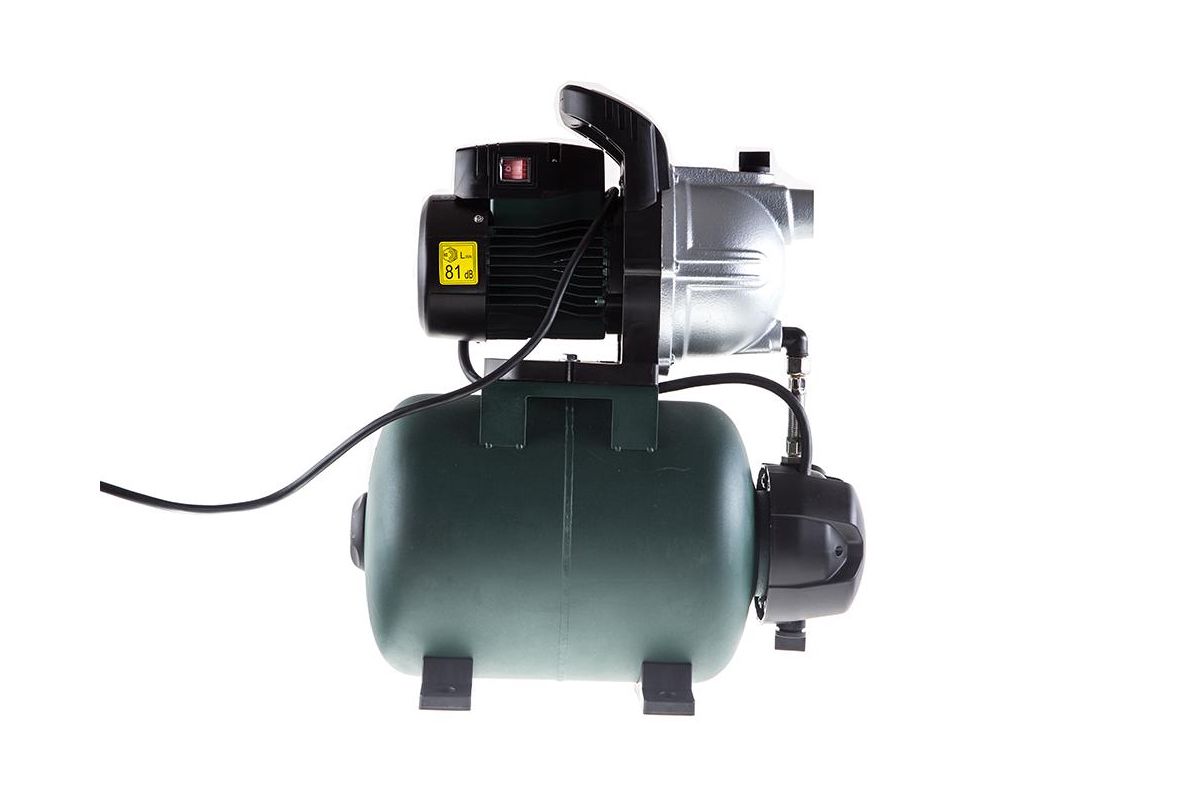

3.3 куб. м/час

Коротко о товаре:

  • Вес: 16.2 кг
  • Уровень шума: 81 дБ
  • Тип: поверхностная насосная станция
  • Потребляемая мощность: 900 Вт
  • Пропускная способность: 3.3 куб. м/час
  • Напряжение сети: 220/230 В
  • Глубина всасывания: 8 м
  • Максимальный напор: 45 м
  • Качество воды: чистая
  • Допустимая температура жидкости: до 35°C
  • Диаметр резьбы выходящего отверстия (G): 1″
  • Установка насоса: горизонтальная
  • Защита: от перегрева
  • Объем гидробака: 24 л
  • Длина сетевого шнура: 1.5 м

3.5 куб. м/час

Коротко о товаре:

  • Вес: 14.6 кг
  • Тип: поверхностная насосная станция
  • Потребляемая мощность: 900 Вт
  • Пропускная способность: 3.5 куб. м/час
  • Напряжение сети: 220/230 В
  • Глубина всасывания: 8 м
  • Максимальный напор: 45 м
  • Качество воды: чистая
  • Диаметр резьбы выходящего отверстия (G): 1″
  • Установка насоса: горизонтальная
  • Объем гидробака: 24 л
  • Длина сетевого шнура: 1.5 м

Коротко о товаре:

  • Вес: 17.5 кг
  • Дополнительная информация: встроенный фильтр
  • Тип: поверхностная насосная станция
  • Потребляемая мощность: 1100 Вт
  • Пропускная способность: 3.5 куб. м/час
  • Напряжение сети: 220/230 В
  • Глубина всасывания: 8 м
  • Максимальный напор: 45 м
  • Качество воды: чистая
  • Диаметр резьбы выходящего отверстия (G): 1″
  • Установка насоса: горизонтальная
  • Защита: от сухого хода, от перегрева
  • Объем гидробака: 24 л
  • Длина сетевого шнура: 1.5 м
  • Автоматический контроль за уровнем воды: электронный

4 куб. м/час

Коротко о товаре:

  • Вес: 17.2 кг
  • Тип: поверхностная насосная станция
  • Потребляемая мощность: 1100 Вт
  • Пропускная способность: 4 куб. м/час
  • Напряжение сети: 220/230 В
  • Глубина всасывания: 8 м
  • Максимальный напор: 46 м
  • Качество воды: чистая
  • Диаметр резьбы выходящего отверстия (G): 1″
  • Установка насоса: горизонтальная
  • Защита: от перегрева
  • Объем гидробака: 24 л
  • Длина сетевого шнура: 1.5 м

4.5 куб. м/час

Коротко о товаре:

  • Вес: 17.1 кг
  • Уровень шума: 70 дБ
  • Тип: поверхностная насосная станция
  • Потребляемая мощность: 1300 Вт
  • Пропускная способность: 4.5 куб. м/час
  • Напряжение сети: 220/230 В
  • Глубина всасывания: 8 м
  • Максимальный напор: 48 м
  • Качество воды: чистая
  • Диаметр резьбы выходящего отверстия (G): 1″
  • Установка насоса: горизонтальная
  • Объем гидробака: 24 л
  • Длина сетевого шнура: 1.5 м

Коротко о товаре:

  • Вес: 16.2 кг
  • Тип: поверхностная насосная станция
  • Потребляемая мощность: 1300 Вт
  • Пропускная способность: 4.5 куб. м/час
  • Напряжение сети: 220/230 В
  • Глубина всасывания: 8 м
  • Максимальный напор: 48 м
  • Качество воды: чистая
  • Диаметр резьбы выходящего отверстия (G): 1″
  • Установка насоса: горизонтальная
  • Защита: от перегрева
  • Объем гидробака: 24 л
  • Длина сетевого шнура: 1.5 м

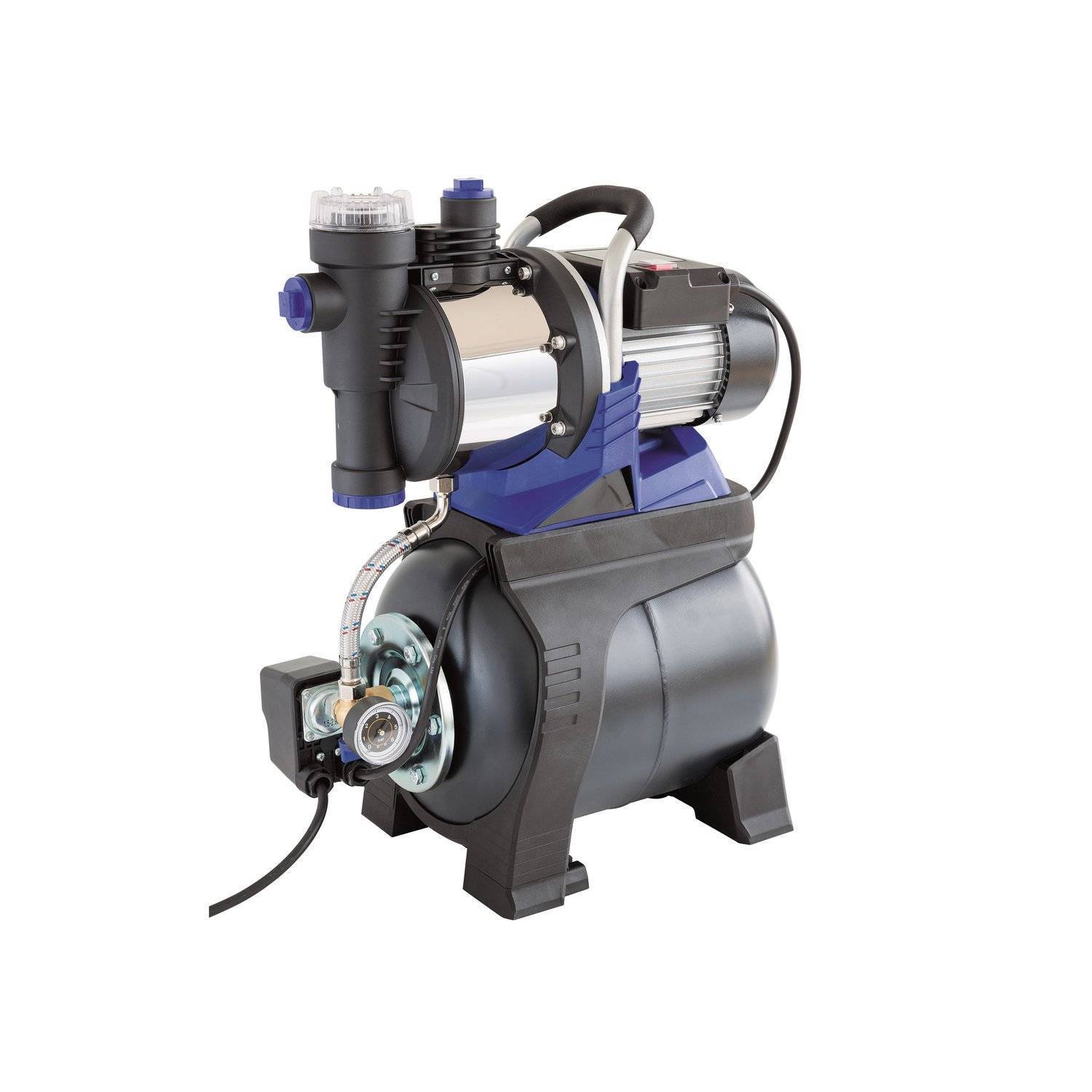

Коротко о товаре:

  • Вес: 17.8 кг
  • Дополнительная информация: встроенный фильтр
  • Тип: поверхностная насосная станция
  • Потребляемая мощность: 1300 Вт
  • Пропускная способность: 4.5 куб. м/час
  • Напряжение сети: 220/230 В
  • Глубина всасывания: 8 м
  • Максимальный напор: 48 м
  • Качество воды: чистая
  • Диаметр резьбы выходящего отверстия (G): 1″
  • Установка насоса: горизонтальная
  • Защита: от сухого хода, от перегрева
  • Объем гидробака: 24 л
  • Длина сетевого шнура: 1.5 м
  • Автоматический контроль за уровнем воды: есть

Видео: Все про насосы Как выбрать насос и какие бывают насосы

Видео: Выбираем электрический водяной насос

Видео: Насос для скважины — Не покупайте насос не посмотрев этого видео (2020)

Видео: Как выбрать насос для колодца?

Видео: ЦЕНТРОБЕЖНЫЙ насос vs ВИХРЕВОЙ насос

Видео: Как выбрать насос. Итоги конкурса. ПРАВИЛЬНЫЙ ВЫБОР. Выпуск 18

Конструкция

Выпускаемые различными производителями реле конструктивно очень похожи, отличия, как правило, заключаются в незначительных деталях. Подача или отключение питания насоса осуществляется путем замыкания и размыкания контактной группы – главного элемента реле.

Кроме нее в состав устройства входят поршень с мембраной и две пружины, которые в большинстве случаев имеют разные размеры.

С противоположной стороны на контактную группу воздействует большая пружина, силу сжатия которой можно регулировать с помощью соответствующей гайки.

Если из-за водоразбора давление в системе водоснабжения падает, пружина преодолевает воздействие со стороны поршня и контактная группа замыкается, подавая питание на насос.

С увеличением давления в трубопроводе поршень будет постепенно смещать платформу с контактами, превозмогая противодействие пружины. Но контакты размыкаются не сразу, а только после перемещения на некоторое расстояние, которое зависит от степени сжатия второй — малой — пружины. Как и большая, она посажена на шток с гайкой. После размыкания контактов насос отключается.

Устройство типового реле давления насосной станции

Таким образом, регулируя силу сжатия большей пружины, пользователь задает давление включения насоса или, как его еще называют, нижнее давление — Pon. Для установки давления отключения (верхнего) – Poff — применяется малая пружина, сила сжатия которой фактически определяет разницу между Poff и Pon.

На этапе предпродажной подготовки производитель выполняет настройку реле. Pon обычно устанавливают в пределах 1,5 – 1,8 атм (или бар, что одно и то же), Poff – в пределах от 2,5 до 3 атм. Если настройки пользователю не подходят либо они сбились, прибегают к регулировке реле.

Однако, прежде чем это сделать, необходимо подготовить накопительный бак.

Что такое дренажный насос и в чем преимущества поплавковых вариантов, читайте тут.

Кессон — устройство, способствующее бесперебойной подаче воды. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/kesson.html вы узнаете, какие виды кессонов бывают и как установить их на скважину своими руками.

Принципы работы компании «Unipump»

Принципами работы компании являются:

  • постоянное усовершенствование производственных линий, модельного ряда и функциональных свойств электротехники;
  • ориентация исключительно на свое производство;
  • инновационность, которую создают мастерство и многолетний опыт работы инженеров и конструкторов;
  • доступность цены;
  • широкие гарантийные обязательства перед своими покупателями;
  • развивающаяся сеть сервисных центров, которые есть в каждом регионе, куда поставляются товары этого бренда.

Классификация насосного оборудования «Unipump»

Во всем многообразии их ассортимента можно выделить:

  1. скважинные погружные модели;
  2. аппараты циркуляционного типа;
  3. поверхностные самовсасывающие насосы и канализационные насосные станции;
  4. фекальные и дренажные устройства;
  5. механические (ручные) модели.

Детализируем каждую группу и ее наиболее популярные модификации.

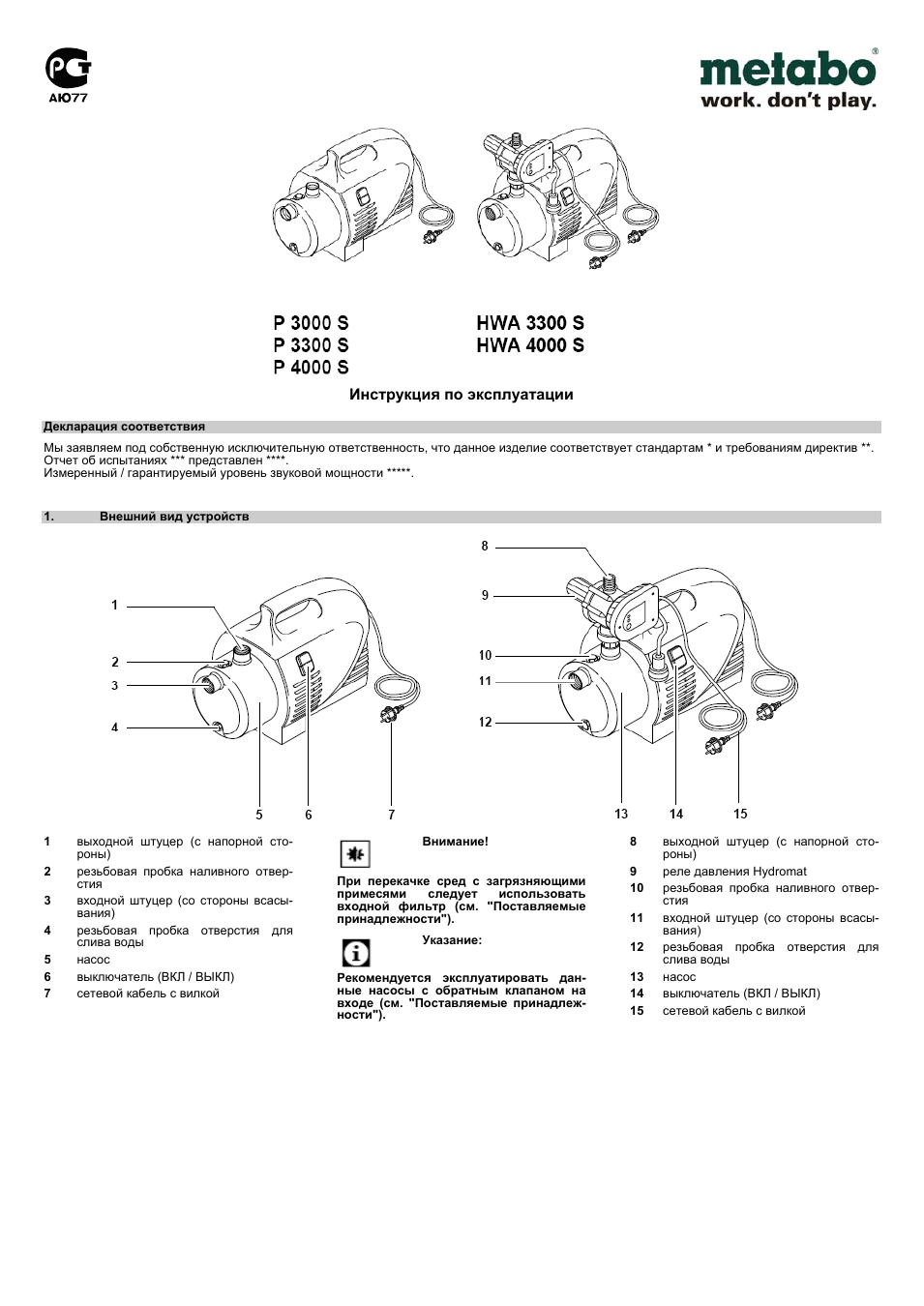

Инструкция по эксплуатации Декларация соответствия Мы заявл.

Инструкция по эксплуатации

Инструкция по эксплуатации

Мы заявляем под собственную исключительную ответственность, что данное изделие соответствует стандартам * и требованиям директив **.

Отчет об испытаниях *** представлен ****.

Измеренный / гарантируемый уровень звуковой мощности *****.

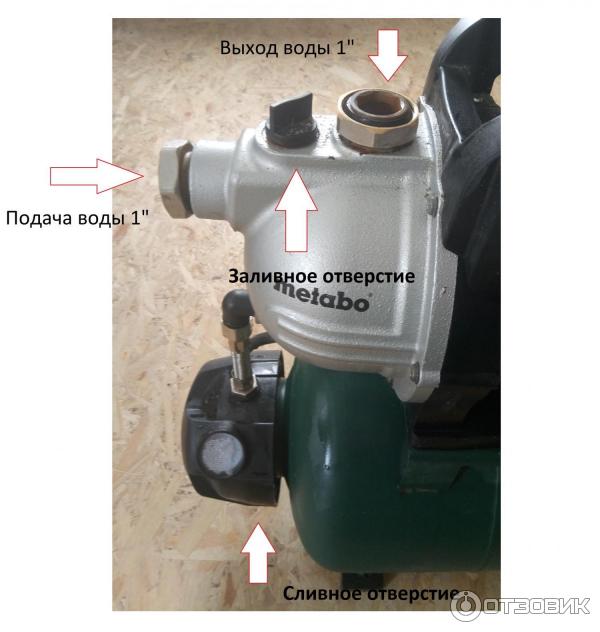

Внешний вид устройств

выходной штуцер (с напорной сто-

резьбовая пробка наливного отвер-

входной штуцер (со стороны всасы-

резьбовая пробка отверстия для

выключатель (ВКЛ / ВЫКЛ)

сетевой кабель с вилкой

При перекачке сред с загрязняющими

входной фильтр (см. «Поставляемые

Рекомендуется эксплуатировать дан-

ные насосы с обратным клапаном на

входе (см. «Поставляемые принадлеж-

выходной штуцер (с напорной сто-

реле давления Hydromat

резьбовая пробка наливного отвер-

входной штуцер (со стороны всасы-

резьбовая пробка отверстия для

выключатель (ВКЛ / ВЫКЛ)

сетевой кабель с вилкой

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
