Как осуществляется процесс сборки?
Лучше всего приступать к таким работам в теплое время года, в сухую погоду. Тогда можно без спешки выполнить установку всех элементов. Водяную систему нужно собирать достаточно долго — подсоединить элементы можно быстро, но на регулировку потребуется много времени.
Осуществление подключения насосной станции.
Алгоритм действий здесь будет следующим:
- На 1 этапе заборный шланг оснащают обратным клапаном и фильтром грубой очистки. Это нужно для того, чтобы обеспечить защиту насоса от попадания в его внутреннее пространство твердых частиц-загрязнителей, которые присутствуют в водной среде.
- На 2 этапе верхний конец заборного шланга подключают к входному патрубку электронасоса.
- На 3 этапе, когда заборный шланг и помпа уже соединены, собирается вся конструкция. Для этого нужно соединить напорный патрубок самого насоса и входной — гидроаккумулятора. Это делается с помощью шланга.
- Для того чтобы обеспечить описанное выше включение и выключение насоса в автоматическом режиме, устанавливают реле, реагирующее на параметры давления воды.
- На финальном этапе происходит подключением смонтированной насосной станции к системе водоснабжения. Для этого также используют шланг или отрезок жесткой трубы.
Когда все элементы соединены, комплекс оборудования подключают к электросети. Производится запуск станции в тестовом режиме.
Кроме реле давления, могут использоваться и другие элементы, например, датчик, регистрирующий наличие воды в системе, или прибор нагрева корпуса насоса. Это позволяет облегчить управление системой.
При этом нужно все оборудование отрегулировать так, чтобы при необходимых показателях оно включало и выключало систему.
Блок управления насосной станцией
Блоки питания представляют собой устройства, состоящие из реле давления, штуцера и манометра. Их ставят на трубопроводы напорного типа.
Манометр нужен, чтобы контролировать текущее давление в системе, а реле обеспечивает управление последней. С его помощью вода подается в напорную емкость с соблюдением заранее заданных параметров.
Поэтому важно при выборе обратить внимание на характеристики реле. Его основными рабочими элементами являются пружины минимального и максимального давления, которые срабатывают, когда эти показатели достигают заданного значения
Блок управления насосной станцией.
Важно и то, как защищен сам блок. Специалисты советуют остановить выбор на изделиях, обладающих защитой от сухого хода, т
е. такие блоки отключаются, когда в систему по каким-то причинам не подается вода либо при сильном нагреве.
Выбор места установки
Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

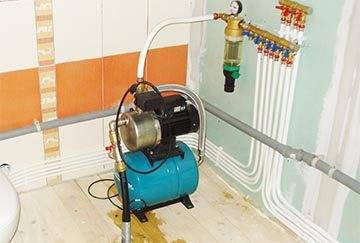

Так выглядет насосная станция
Как определить глубину всасывания
При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.
Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.
Глубина всасывания — характеристика, определяющая способ установки
Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.
При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.
Соображения безопасности
Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.
Установка насосной станции в котельной
Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.
Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.
Схема установки насосной станции в колодце
Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.
Удобство и условия эксплуатации
Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5 °C.
Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.
Кессон из бетонных колец
Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.
Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.
Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.
Так ли нужен гидроаккумулятор?
Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.
В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости накопительная схема.
Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.
Основные правила эксплуатации
Чтобы насосная станция служила в течение длительного времени, нужно соблюдать все правила эксплуатации. Рекомендуется регулярно проводить ее техническое обслуживание, проверять состояние узлов и деталей. Важную роль играет своевременное очищение фильтра грубой очистки.
После долговременного простоя, который на дачных участках как раз приходится на зимнее время, нужно проверить давление в соответствующем отсеке гидроаккумулятора, а при необходимости — подкачать воздух. Если станция используется только в летнее время, то до наступления первых заморозков из нее нужно слить воду.
Как работает?
Особенности
Все производители утверждают, что насосные станции погружного типа имеют свои определенные особенности. К таковым относят:
- расстояние от насосной станции до колодца – около 20 метров, при этом минимальная глубина водосборного колодца – 4 метра;
- место установки зависит от типа оборудования. Станция может монтироваться непосредственно во внутреннюю часть колодца или устанавливаться за его пределами.
- при монтаже следует использовать только высокопрочный материал, который не поддается ржавлению или резкому падению температур. В особенности это касается платформы.
При использовании насосных станций пользователь может столкнуться со следующими неприятностями:
- насосная станция не закачивает воду из колодца – этот момент свидетельствует о том, что целостность системы нарушена. Также причиной отказа оборудования может стать неисправность механизма или понижение давления в одном из участков системы.
- в колодце перестала включаться насосная станция – это происходит тогда, когда часть системы повреждена. Причиной тому могут стать воздействия внутреннего типа или внешнего (резкое понижение температур).
Внимание! Не следует выполнять установку насосной станции в колодец в зимнее время года. это не позволит настроить систему на нормальный режим, да и низкие температуры окажут негативное влияние на функционал конструкции
Как выбрать?
При выборе необходимого оборудования следует делать акцент на мощностных характеристиках изделия.
Также стоит уделить максимум внимания техническим особенностям и функциональным характеристикам элемента.
При выборе насоса для колодца отдают предпочтение мелкогабаритным системам. А вот в случае с проведением водоснабжения, следует уделить более крупному и мощному оборудованию. Оно должно будет прослужить длительный период времени и обеспечить обитателей дома необходимыми объемами воды.
Перед покупкой стоит проконсультироваться у продавца консультанта, только он расскажет о пропускной способности изделия и о его технических возможностях. Также будет в разы проще отсеять все лишнее и получить уникальное приспособление для работы с водопроводом.
Виды
В зависимости от типа установки и метода контроля все насосные станции можно подразделить на три большие группы:
- насосная станция с погружным насосом для колодца – это прибор, которые отвечает высоким стандартам качества и имеет период эксплуатации в разы превышающий непосредственное погружение всей системы;
- погружная насосная станция для колодца с автоматикой – в данном случае работа происходит в автоматическом режиме. Нет необходимости постоянно регулировать включение и отключение системы. Все что требуется – это выставить необходимые показатели на корпусе с помощью специальных ручек и кнопок.
- канализационная насосная станция с сухим колодцем – в данном случае для установки потребуется воспользоваться услугами мастера. Только он сможет выполнить все монтажные работы без какого-либо труда и ошибок.
Установка
Чтобы выполнить монтаж установки насосного типа собственноручно, потребуется воспользоваться специальной схемой. Только наглядное представление позволит правильно расположить все элементы системы и не даст сформироваться непроходимым и труднодоступным системным отрезкам.
Очень важно тщательно следовать предложенной схеме. В будущем это поможет существенно упростить ремонт насосной станции в колодце
Как подключить?
Для правильного подключения насосной станции к колодцу следует использовать специально созданную инструкцию:
Предварительно используют стандартную схему подключения. В случае с индивидуальным подходом схему разрабатывают заново, основываясь на особенностях участка и самого колодца.
Ее могут устанавливать в подвале здания, в кессоне или в специально оборудованном помещении.
При выборе места, следует уделить внимание изоляции его от попадания прямых солнечных лучей и от воздействия низких температур. Все стыки следует тщательно промазать герметиком и соединить так плотно, чтобы получить полностью герметичную систему. При подключении насосной станции к абиссинскому колодцу часть водопровода, находящаяся на поверхности должна быть тщательно утеплена и защищена, а та, что находится внутри водного колодца в обязательном порядке должна состоять из обсадных деталей
При подключении насосной станции к абиссинскому колодцу часть водопровода, находящаяся на поверхности должна быть тщательно утеплена и защищена, а та, что находится внутри водного колодца в обязательном порядке должна состоять из обсадных деталей.
1 Описание датчика и насосной системы
Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.
Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.
Основные понятия реле давления для системы с гидроаккумулятором:
- Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
- Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
- дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
- максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.
Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.
Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.
Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.
1.1
Регулировка реле давления для гидроаккумулятора
Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.
Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.
- Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
- Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
- Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
- Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
- Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.
1.2
Как настроить реле давления на насосной станции? (видео)
Основные правила эксплуатации
После ввода насосной станции в эксплуатацию проводят ее периодическое обслуживание. Необходимо своевременно очищать фильтр грубой очистки. Без этого производительность установки постепенно снижается, вода идет рывками, а полностью забитый фильтр приведет к режиму работы «на сухую» и отключению системы.
Частота очищения зависит от содержания примесей в перекачиваемой воде.
Информацию о часто встречаемых поломках насосной станции и о способах их устранения вы можете прочесть в следующей статье.
Раз в месяц, либо после длительного простоя, зимней консервации или ремонтных работ, проверяют давление в воздушном отсеке гидроаккумулятора. Если необходимо, воздух подкачивают.
При использовании станции только в летний период, необходимо до наступления заморозков слить из системы всю воду.

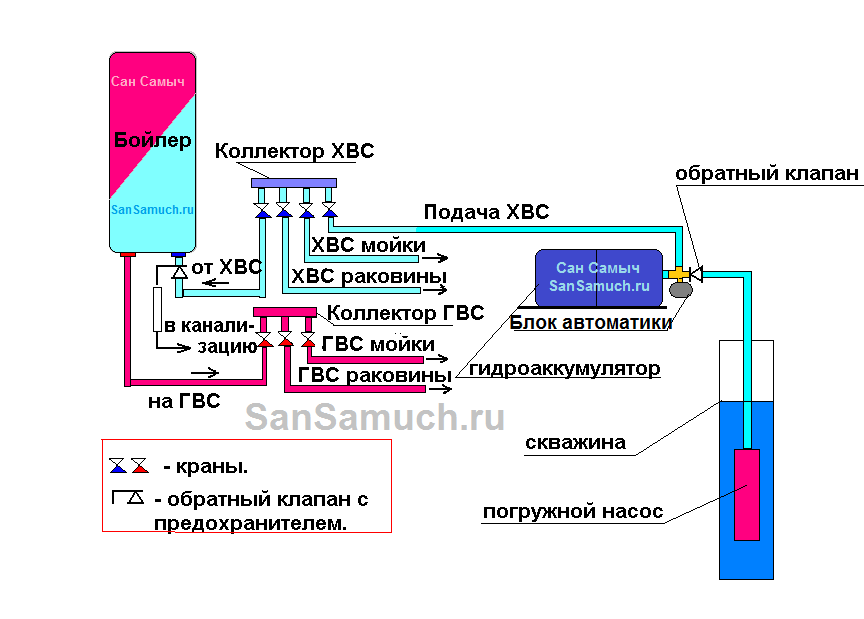

Схемы насосных станций.

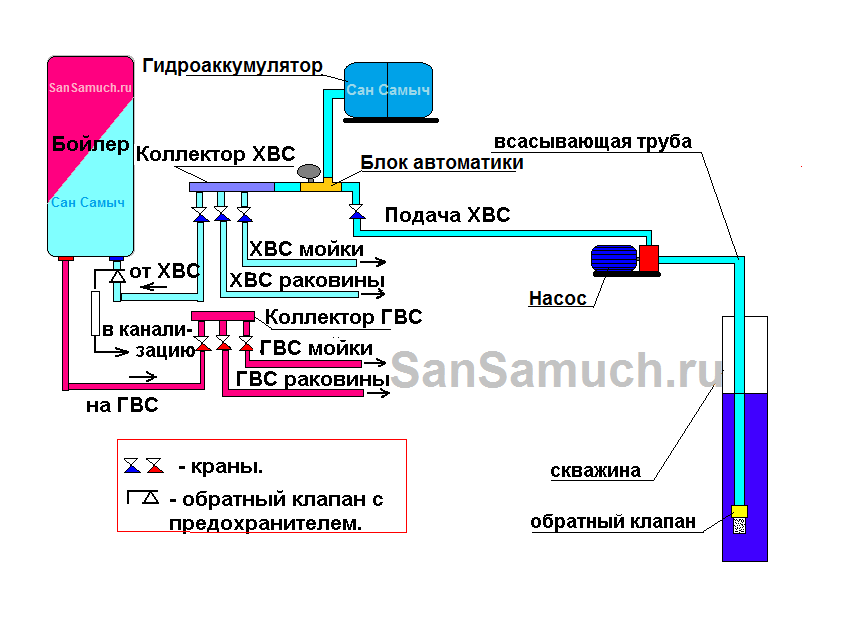

Самая распространенная схема насосной станции это когда все её элементы собраны вместе, как написал один из читателей: «насос на бочонке». В этом случае блок автоматики ставится на напоре насоса, а к гидроаккумулятору вода отводится по отдельной трубе или гибкой подводке. Получается, что можно поставить в разных местах насос и гидроаккумулятор (ГА), просто заменив отвод к ГА на более длинный.

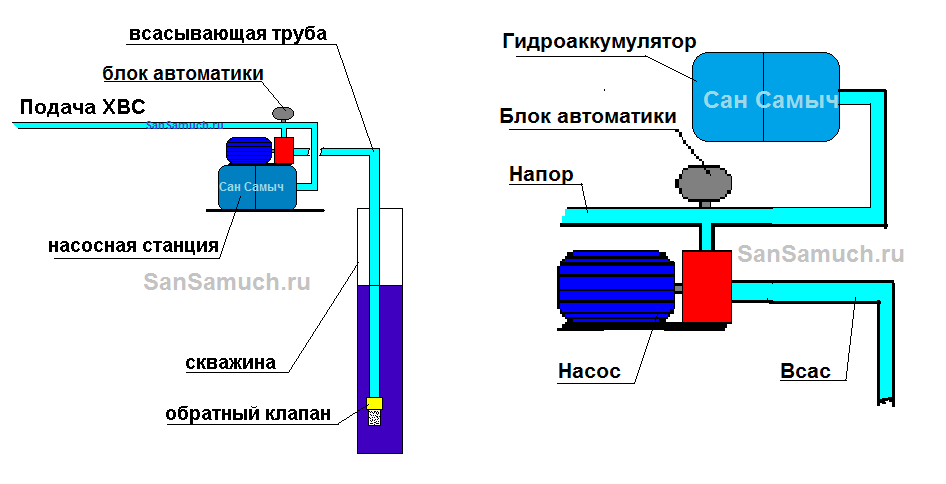

Но лучшим вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосом трубой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в скважине для погружного насоса), а ГА находится в теплом доме.
Продолжая усовершенствовать нашу схему, можно найти наиболее удобное место для блока автоматики. Мне таким местом представляется распределительный коллектор холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь именно это нам и нужно). Гидроаккумулятор, в этом случае, можно поставить под ванну или в любое другое свободное место ванной комнаты, а от насоса будет подходить напорный трубопровод. Сам же насос можно поставить поближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же никакого шума в доме).
Таким образом, разместив элементы насосной станции в тех местах, где это удобно и не бросается в глаза, вы получите максимальный комфорт при эксплуатации водоснабжения дома: «как в квартире». Главное не забыть, что и куда вы запихнули.
8 советов по материалам и составляющим насосной станции ↑
- Для водопровода предпочтительнее использовать металлопластиковые трубы: для наружного оптимальна дюймовая, для внутреннего — ¾ дюйма.
- Проложив трубы, их необходимо утеплить — понадобится изоляционный материал.
- Для части водопровода, расположенного внутри колодца, лучше взять гибкий шланг с толстыми стенками (проще поднимать насос).
- Шаровой кран понадобится для установки на выходе от станции.
- Предусмотрите кран на подводке унитаза и тройник, если есть стиральная машина.
- Все детали лучше приобретать в одном магазине — продавец поможет выбрать подходящие переходники, фитинги (кое-что можно даже смонтировать на месте).
- Помните про обратный клапан, блок аварийной защиты, защитные автоматы для подключения к электросети (на фазовый провод).
- Простое, но часто забываемое: лента для герметизации соединений нужна обязательно.
Наше руководство исчерпывающее для тех, кто знаком с ключами/гайками. Тем же, кто ни разу ничего своими руками не делал, насосную станцию с погружным насосом лучше не собирать — целесообразнее и экономичнее ее купить и заказать установку (исключение: наличие идеального насоса). Кроме того, не забываем, даже мастеру нет никакого резона самому собирать систему (разве что это хобби) при отсутствии важных деталей: если для насосной станции придется покупать абсолютно все, сборка своими руками не окупит потраченного на нее времени.
Основные схемы установки и подключения
Чаще всего встречаются следующие схемы:
- Схема прямого подключения устройства в подающий трубопровод.
- Схема с накопительным баком.
Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении – в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.
Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

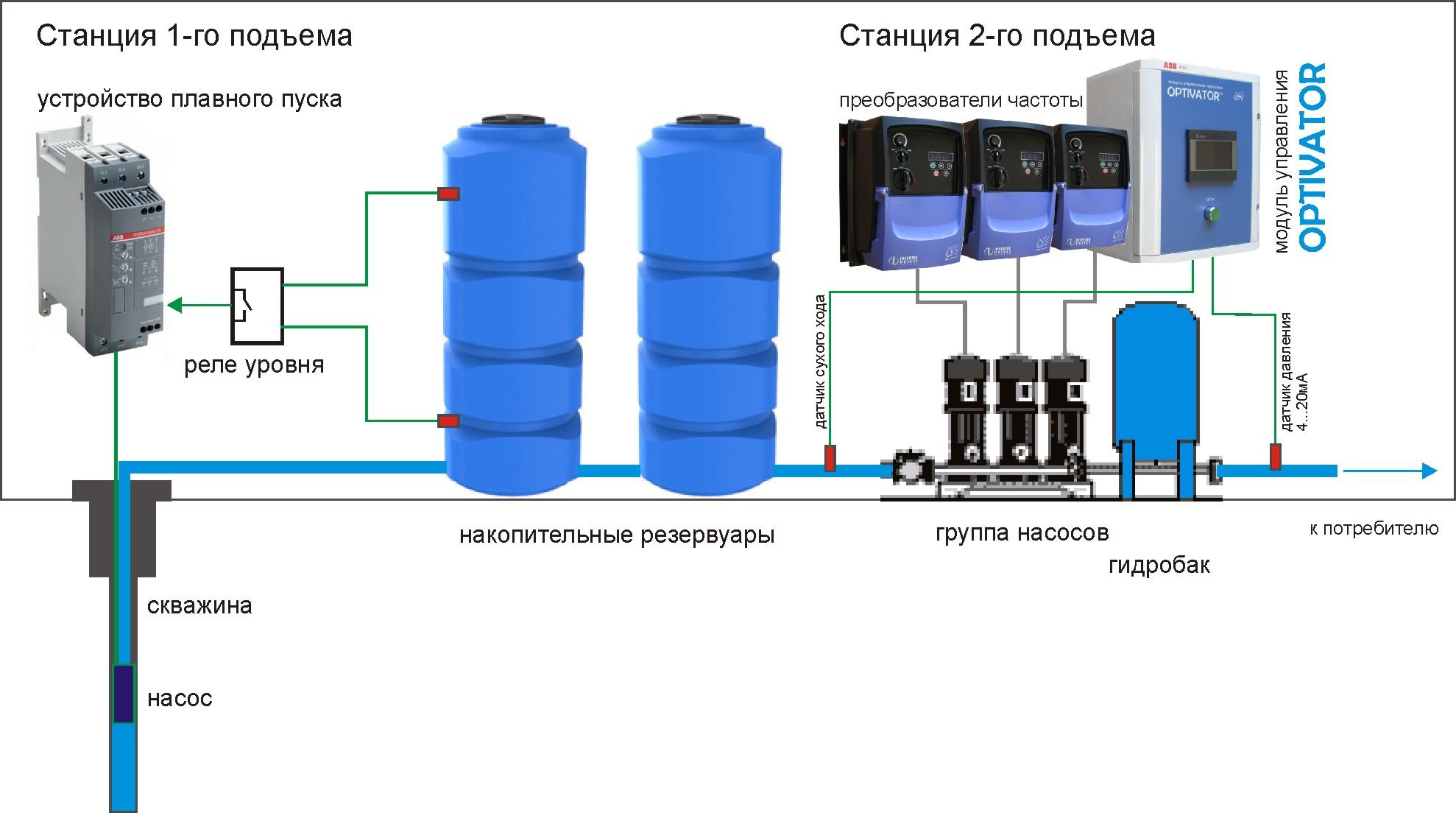

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.
Таким образом, в такой схеме используется два насоса:
- Глубинный насос, качающий воду в накопитель.
- Насосная станция, подающая воду из бака-накопителя в водопровод.
Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.
Назначение и устройство насосной станции
Станция насосного оборудования выполняет сразу две функции – подает воду в систему водоснабжения дома и автоматически поддерживает в ней заданное давление.
Это позволяет прокладывать разветвленную сеть водопровода и подключать к нему бытовую технику – душевую кабину, бойлер, посудомоечную и стиральную машину.
Типовая конструкция станции включает:
- Насос;
- Гидроаккумулятор;
- Блок автоматики;
- Входной сетчатый фильтр – необходим для исключения попадания в систему частиц примесей и возможных загрязнений;
- Трубопроводы, шланги и необходимые фитинги.
Чтобы предотвратить отток жидкости из системы при остановке насоса или снижении давления, в зоне забора воды устанавливается обратный клапан. Необходим также источник забора воды. Для этого устраивают колодец или скважину.
Возможно использование резервуара (бассейна) с привозной водой и открытых водоемов, если характеристики агрегата позволяют проводить перекачку загрязненной жидкости.
Галерея изображений
Фото из
Насосная станция в полной заводской сборке
Насосная станция для забора воды из скважины-иглы
Насосная станция в схеме водоснабжения из колодца
Откачка воды из открытого природного водоема
Насосная система в паре с погружным насосом
Компоненты насосной системы для глубокой скважины
Реле давления и манометр для насосной станции
Насосная станция как повышающий давление агрегат
Если забор осуществляют из естественного водоема (пруда, реки, озера), воду применяют только для хозяйственных нужд и полива.
Если извлечение воды производится из колодца или скважины, требуется провести анализ. Согласно результатам исследования определяется принадлежность воды к питьевой или хозяйственной категории.
Насосная станция представляет собой компактное и в то же время функциональное оборудование, которое обеспечивает стабильное водоснабжение частного дома
Более подробно об устройстве и принципе работы насосной станции вы можете прочесть в другой нашей статье.
Это интересно: Монтаж свайно-винтового фундамента
Проводим выбор насосной станции под конкретные условия эксплуатации
В продаже встречаются самые различные варианты исполнения насосных станций, которые отличаются производительностью и другими основными эксплуатационными качествами. К основным критериям выбора отнесем:
- Технические характеристики, которыми должна обладать насосная станция.
- Особенности скважины.
Оптимальным выбором можно назвать модель, которая будет обеспечивать дом водой при определенном показателе суточного потребления. Также не стоит забывать о том, что устройство должно иметь хорошую защиту от перегрузки и другого влияния для обеспечения длительной эксплуатации.
Установка насосной станции своими руками
Рассмотрим, как происходит подключение насосной станции к скважине своими руками. Монтаж системы производят в несколько этапов.
Этап 1 — установка насоса
Поверхностный насос нуждается в защите от замерзания в зимний период, поэтому его следует устанавливать в одном из следующих мест:
- внутри дома, например, в подвале;
- в утепленном кессоне (крытый приямок рядом со скважиной);
- внутри небольшой утепленной будки.
Площадка, на которой устанавливается агрегат, должна быть ровной и твердой.
Лучше всего выполнить подливку из железобетона. Менее трудоемкий вариант – установка насоса на деревянный щит.
При подключении всасывающего трубопровода важно удостовериться в отсутствии зазоров и щелей, через которые может подсасываться воздух. Распространенная ошибка – монтаж обратного клапана не той стороной. Убедитесь, что стрелка на его корпусе указывает в сторону движения потока жидкости
Убедитесь, что стрелка на его корпусе указывает в сторону движения потока жидкости
Распространенная ошибка – монтаж обратного клапана не той стороной. Убедитесь, что стрелка на его корпусе указывает в сторону движения потока жидкости.
Перед первым запуском в корпус насоса и во всасывающую магистраль необходимо залить воду. То же самое необходимо делать и после длительных простоев системы.
Этап 2 — настройка реле давления насосной станции своими руками
В продажу реле давления поступает в уже отрегулированном виде, обычно рабочий диапазон лежит в пределах от 1,5 до 3 атм. Но по разным причинам может возникнуть необходимость изменить настройки. Вот что следует сделать:
- Отключите насос от сети.
- Снимите крышку с реле (под ней вы увидите две пружины, надетые на штоки с навинченными гайками).
- Чтобы уменьшить или увеличить давление включения, соответственно, ослабляйте или подтягивайте гайку большой пружины.
- Чтобы уменьшить или увеличить рабочий диапазон, соответственно, ослабляйте или подтягивайте гайку малой пружины.
От сжатия малой пружины зависит именно величина рабочего диапазона, а не давления отключения. Таким образом, если изменить натяг большой пружины, то «поплывет» не только давление включения, но и давление отключения.
Если реле не новое, обязательно проверьте, нет ли грязи или накипи в его присоединительном отверстии. Наличие загрязнений может привести к некорректной работе устройства.
Этап 3 — монтаж гидроаккумулятора
Для защиты от вибраций между корпусом гидроаккумулятора и строительными конструкциями – полом или стеной – помещают прокладки из резины. Переходник из того же материала можно использовать и для подключения к трубопроводу.
Пока бак не наполнен водой, нужно проверить давление воздуха в нем. Делается это обычным способом – путем присоединения автомобильного манометра к имеющемуся на корпусе золотнику.
Рекомендуемое давление воздуха указывается в характеристиках бака. Обычно оно составляет 1,5 атм, но незначительные отклонения допускаются.
В идеале давление воздуха должно быть на 10% меньше давления включения насоса.
При недостаточном давлении воздух в гидроаккумулятор следует закачать обычным насосом.
В первый раз заполнять бак водой нужно с осторожностью, особенно если внутри него установлен резиновый баллон (груша), а не мембрана. Если стенки слиплись от долгого простоя, баллон не сможет раскрыться в полном объеме и сильный напор воды разорвет его
