Выбор циркуляционного насоса для системы отопления

Знания, которые нужны для расчета

Чтобы верно понимать и производить полный алгоритм расчета циркуляционного насоса системы отопления, следует уметь правильно отталкиваться от определенного значения, правильность которого, не будет вызывать сомнений. Чтобы это сделать, нужно в первую очередь открыть паспорт помещения, в котором будет проходить установка оборудования и узнать его общую площадь. Для примера расчета будем брать частный дом, с общей площадью 300 квадратных метров.

Далее, нужно определить все значения, которые понадобятся для расчета, это 3 главных параметра:

Для расчета тепла понадобятся все эти величины. Для каждого дома, есть специальные нормы, которыми должен обладать источник обогрева. Иначе говоря, некоторая норма формул, которая используется в дальнейшем.

Известна общая площадь предполагаемого помещения, это триста квадратных метров. Второй же показатель, зависит только от вида постройки: в многоквартирном доме показатель равен семидясети Вт на метр в квадрате, в случае, использованном на примере (отдельно стоящее здание) это сто Вт на метр в квадрате. Переведя все значения в формулу, получится: 300*100/1000=30КВТ. В итоге получается, что мощность отапливающего прибора помещения будет равна тридцать киловатт.

Есть и другой метод, с помощью которого можно произвести расчет. Величина помещения, которое отапливается, а также нужную мощность отопительного агрегата можно найти ниже:

• 5 КВТ — V помещения устаревшего здания 70-150 кв.м, V помещения нового здания 60-110 кв.м;
• 10 КВТ — V помещения устаревшего здания 150-300 кв.м, V помещения нового здания 130-220 кв.м;
• 20 КВТ — V помещения устаревшего здания 320-600 кв.м, V помещения нового здания 240-400 кв.м;
• 30 КВТ — V помещения устаревшего здания 650-1000 кв.м, V помещения нового здания 460-650 кв.м;
• 40 КВТ — V помещения устаревшего здания 1050-1300 кв.м, V помещения нового здания 650-890 кв.м;
• 50 КВТ — V помещения устаревшего здания 1350-1600 кв.м, V помещения нового здания 900-1100 кв.м;
• 60 КВТ — V помещения устаревшего здания 1650-2000 кв.м, V помещения нового здания 1150-1350;

Формула V здания или квартиры, V вычисляется произведением его H на S. (V=S*H):

• V — объем всего помещения;
• S — суммарная площадь, которая отапливается;
• H — высота помещения;

В выбранном для примера варианте, высота равна 2.5 метра. Полная суммарная площадь в таком случае будет равна по формуле. 300*2.5=750 метров в кубе. Исходя из данных выше, это как раз 30 киловатт.

Типы циркуляционных насосов и их устройство

Корпус любого циркуляционного насоса для отопления выполняется из нержавеющего металла или сплава. Корпус может быть стальным, чугунным, алюминиевым, латунным или бронзовым. Внутри корпуса находится стальной или керамический ротор, на вал которого насажено лопастное колесо-крыльчатка. Оборудование работает от однофазного или трехфазного электродвигателя. В зависимости от того, контактирует ротор с водой или нет, насосы принято делить на «мокрые» и «сухие».

Насосы с «мокрым» ротором

«Мокрый»циркуляционный насос характеризуется тем, что его крыльчатка с ротором взаимодействуют с теплоносителем (горячей водой). При этом вода осуществляет смазку и охлаждение движущихся деталей прибора. Ротор и статор циркуляционного насоса данного типа разделяют стенки металлического стакана. В результате такое конструктивное решение обеспечивает герметичное расположение статора электромотора, находящегося под напряжением.

Насосное оборудование «мокрого» типа можно эксплуатировать в течение длительного времени без всякого обслуживания. Ремонт данных изделий, как и настройка,  не отличается особой сложностью. Приборы компактны, легки, энергоэкономичны, бесшумны, что позволяет монтировать их непосредственно в доме. В конструкции циркуляционных насосов с мокрым ротором предусмотрено наличие резьбовых или фланцевых соединений, облегчающих монтаж изделий в систему отопления дома.

Так выглядит модель циркуляционного насоса для системы водяного отопления частного дома или дачи. Ротор насоса контактирует с теплоносителем

Установка насоса в систему отопления производится таким образом, чтобы ось его вала обязательно располагалась в строго горизонтальной плоскости. Именно такое расположение позволит теплоносителю непрерывно обмывать подшипники, обеспечивая при этом их смазку. При игнорировании данного требования вероятна поломка насоса из-за повышенного износа подвижных деталей вследствие дефицита смазывающего вещества.

Одна из возможных схем подключения циркуляционного насоса «мокрого» типа к системе отопления загородного дома с принудительной циркуляцией теплоносителя

Главный недостаток «мокрых» насосов кроется в низком значении КПД, составляющем всего 50%. Этот факт надо учитывать при выборе, так как данное оборудование имеет смысл устанавливать лишь в системах водяного отопления, имеющих небольшую протяженность трубопровода. Подобные модели рекомендуется использовать для обеспечения принудительной циркуляции теплоносителя в системе отопления небольшого частного дома.

Насосы с «сухим» ротором

Конструкция «сухого» циркуляционного насоса спроектирована таким образом, что ротор прибора не вступает в контакт с водой, циркулирующей по трубам. Рабочая часть и электромотор насоса данного вида герметично отделяются друг от друга специальными уплотнителями. Существует три подвида циркуляционных насосов с сухим ротором:

• блочные;
• вертикальные;
• горизонтальные (консольные).

Насосное оборудование данного вида отличается высоким КПД, достигающим 80%, а также повышенным уровнем шума

Поэтому установку циркуляционного насоса «сухого» типа рекомендуется проводить в отдельном подсобном помещении, при этом уделить особое внимание его звукоизоляции

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Расчет и выбор циркуляционного насоса

1. Виды циркуляционных насосов
2. Рекомендации по установке насосов
3. Рекомендации по выбору насоса
4. Расчет производительности циркуляционного насоса
5. Расчет гидравлического сопротивления
6. Видео: расчёт необходимого напора и объёмной подачи

Большинство систем отопления в частных домах имеют принудительную или комбинированную циркуляцию воды. Неотъемлемой частью такой системы является циркуляционный насос, обеспечивающий движение воды по радиаторам и трубам. Для того чтобы ее работа была максимально эффективной, необходимо сделать правильный расчет и выбор циркуляционного насоса для системы отопления.

Конструктивные особенности насоса для отопления частного дома

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.

У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.

Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

С мокрым ротором

Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.

Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.

К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:

• небольшие габаритные размеры и вес;
• экономичное потребление электрического тока;
• длительная и бесперебойная работа;
• простота настройки скорости вращения.

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.

Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.

Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.

Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.

С сухим ротором

У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.

Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.

Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.

Циркуляционные насосы представлены двумя моделями:

1. Вертикальное исполнение, как и в случае с прибором мокрого ротора.
2. Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).

Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители

Грамотный выбор циркуляционного насоса ↑

Излишне мощное насосное оборудование покупать бессмысленно. Кроме того, что работать в полную силу ему не придется, мощный насос будет создавать негативные шумовые помехи. Для оснащения отопительной системы со сложной архитектурой точные расчеты должны делать инженеры-теплотехники. Владельцу загородного дома для подбора насоса достаточно примитивной формулы, так как технические параметры устанавливаемого агрегата все равно должны превышать расчетные значения на 10%.

Способность насоса обеспечивать потребности отопительного контура зависит от диаметра трубопровода, максимальных параметров напора и объема теплоносителя, плотности и температуры воды.

• Расход теплоносителя Q (выражается в л/мин), проходящего через произвольный участок замкнутого контура, рассчитывают по аналогии с расходом жидкости для котла. То есть, просто приравнивают значения расхода и параметры мощности котла (P=Q). Упрощенно: если мощность котла составляет 20 кВт, то через него может пройти 20 л теплоносителя в минуту.
• Батареи с мощностью 10 кВт будут расходовать 10 л/мин воды. Учитывая мощность радиаторов, нужно рассчитать расход воды в каждом из колец отопительной сети.
• Расход теплоносителя в трубах зависит от диаметра трубопровода. Чем они уже, тем больше сопротивление возникает на пути движения воды. При стандартной скорости передвижения по трубам в 1,5 м/сек, в расчетах поможет ниже приложенная таблица.

Таблица для расчета расхода воды в трубопроводе

Мощность насоса прямо пропорциональна длине трубопровода. То есть, 10 метров каждого отрезка отопительной системы потребуют 0,6 м напора от насосного оборудования. Проще: для обеспечения продуктивной работы 100метрового кольца нужен напор насоса 6,0 м.

Для стимуляции движения теплоносителя в системах отопления используют два типа насосных приборов:

• «сухие» насосы, ротор которых не контактирует с теплоносителем;
• «мокрые» насосы, рабочая часть которых погружена в перекачиваемую ими воду.

Оборудование с «сухим», герметично изолированным ротором применяют преимущественно для обустройства многоэтажных зданий, крупных промышленных, торгово-развлекательных центров. Из-за ощутимых шумовых эффектов, связанных с создающимися в процессе работами завихрениями воздуха, сухие насосы не востребованы в сфере обустройства частных строений.

Циркуляционные насосы с «мокрым» ротором

Для модернизации отопления загородных домов применяют в основном «мокрые» насосы в латунных или бронзовых корпусах, внутри которых расположены детали из нержавеющей стали и керамики. Перекачиваемый ими теплоноситель к тому же выполняет функцию смазки, продлевающей «жизнь» техники.

Популярные циркуляционные насосы для систем отопления частного дома

Модель	Производ-ость	Напор	Мощ-сть	Диаметр	Температура перекачиваемой среды	Регулировка скорости	Корпус	Цена
Wilo Star-RS30/2	50 лит/мин	2 м	45 Вт	внешняя G1 1/4	-10° C до +110° C	3 ступени	чугун	90$
Wilo Yonos PICO 25/1-4	44 лит/мин	4 м	20 Вт	внешняя G1	-10° C до +110° C	плавная	чугун	120$
Wilo Star-RS25/2 (IP44)	50 лит/мин	2 м	45 Вт	внешняя G1	-10° C до +110° C	3 ступени	чугун	85$
Grundfos UPS 25-40	48 лит/мин	4 м	45 Вт	внешняя G1 1/2	+2° C до +110° C	3 ступени	чугун	80$
Grundfos UPA 15-90	25 лит/мин	8 м	120 Вт	внешняя G 3/4	+2° C до +110° C	ручной и автоматический режим работы	чугун	130$
Grundfos UP 20-30 UP-N/B	42 лит/мин	3 м	80 Вт	внешняя G1 1/4	+2° C до +110° C	3 ступени	нерж сталь	230$
Grundfos ALPHA2 32-40	40 лит/мин	4 м	18 Вт	внешняя G2	+2° C до +110° C	плавная	чугун	220$
DAB VA 35/180	50 лит/мин	4,3 м	56 Вт	внешняя G1	-10° C до +110° C	3 ступени	чугун	70$
DAB VA 55/180	60 лит/мин	5,4 л	70 Вт	внешняя G1	-10° C до +110° C	3 ступени	чугун	75$
DAB A 50/180	167 лит/мин	5,8 л	184 Вт	внешняя G2	-10° C до +110° C	нет	чугун	190$
Unipump СР 25-40 180	53 лит/мин	6 м	93 Вт	внешняя G1 1/2	-10° C до +110° C	3 ступени	чугун	32$
Unipump UPH 20-60	58 лит/мин	6 м	100 Вт	внешняя G2	-10° C до +110° C	3 ступени	латунь	75$
UNIPUMP LPA 25-40	автоматическая подстройка	4 м	22 Вт	внешняя G1 1/2	-10° C до +110° C	плавная	чугун	105$
Калибр НЦ-15/4-130	41,6 лит/мин	4 м	65 Вт	внешняя G1	+2° C до +110° C	3 ступени	чугун	30$
Калибр НЦ-32/4	44 лит/мин	4 м	72 Вт	внешняя G2	+2° C до +110° C	3 ступени	чугун	32$
Калибр НЦ-32/6-180	45 лит/мин	6 м	90 Вт	внешняя G2 (32 мм)	+2° C до +110° C	3 ступени	чугун	35$
Вихрь ЦН-25-6	50 лит/мин	6 м	90 Вт	внешняя G1 1/2	-10° C до +110° C	3 ступени	чугун	30$
Вихрь ЦН-32-4	50 лит/мин	4 м	72 Вт	внешняя G2	-10° C до +110° C	3 ступени	чугун	32$
Вихрь ЦН-32-8	170 лит/мин	8 м	245 Вт	внешняя G2	-10° C до +110° C	3 ступени	чугун	65$
Джилекс Циркуль 32/40	53 лит/мин	4 м	65 Вт	внешняя G1 1/4	-10° C до +110° C	3 ступени	чугун	60$
Джилекс Циркуль 25/60	73 лит/мин	6 м	100 Вт	внешняя G1	-10° C до +110° C	3 ступени	чугун	70$
Джилекс Циркуль 25/80	200 лит/мин	8 м	245 Вт	внешняя G1	-10° C до +110° C	3 ступени	чугун	95$
Vortex HZ 401-DN 25	58 лит/мин	4,3 м	56 Вт	внешняя G1 1/2	0° C до +110° C	3 ступени	латунь	75$
VORTEX HZ 801-DN 25	200 лит/мин	6,3 м	294 Вт	внешняя G1 1/2	0° C до +110° C	3 ступени	чугун/графитный подшипник на валу	185$
VORTEX HK 5-M 180 DN 32	133 лит/мин	5,8 м	189 Вт	внешняя G2	0° C до +110° C	3 ступени	чугун/графитный подшипник на валу	200$

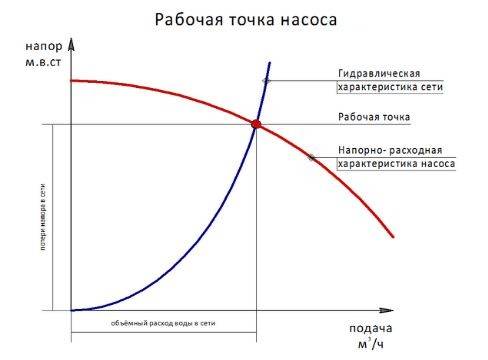

В случае если каталога нет, диаграммы можно найти в паспорте к насосу. Это не так удобно, так как для подбора придется просматривать несколько книжечек, но другого способа нет.

Дорогой сегмент (от 10 000 руб.)

Дорогие насосы выполнены из высококачественных материалов, имеют автоматизированные системы контроля и управления, защиту от перегрева и токов блокировки. Они экономичные и долго служат.

Grundfos UPS 32-80 180

Плюсы

• Надежность
• Защита статора и обмоток двигателя

Минусы

Высокая цена

От 15 000 ₽

Эта модель  насоса для отопления частных домов выпускается в Дании. Его применяют в системах водоснабжения, кондиционирования, для устройства «теплого пола». Напорная характеристика – 8 м. Инновационная конструкция обеспечивает беспрерывную работу в течение 10 лет.

DAB A 80/180 XM

Плюсы

• Надежный
• Защита от перегрева
• Глухой фланец-заглушка в комплекте

Минусы

• Работает только на чистой жидкости
• Тяжелый (4,8 кг)

От 12 000 ₽

Итальянские производители гарантируют продолжительную эксплуатацию этого насоса для домашнего пользования за счет применения современных материалов. Гидравлический узел выполнен из чугуна, рабочее колесо – из технополимера, корпус двигателя — алюминиевый, вал, кожух статора и оболочка ротора – из нержавеющей стали. Двигатель работает на трех скоростях. Высокие технические параметры позволяют использовать его для отопления большого частого дома: напорная характеристика – 9 м; пропуская способность 145 л/мин.

Wilo Star-Z Nova

Плюсы

• Защита труб от бактерий за счет термической дезинфекции
• Латунный корпус с теплоизоляцией
• Устойчивость двигателя к токам блокировки
• Экономичный
• Ремонтопригодный
• Компактный
• Работа в жесткой воде

Минусы

• Напорная характеристика до 1,1 м
• Интервал температур рабочей жидкости от 0 до 70 0С

От 10 000 ₽

Насос германского производства занимает в рейтингах топовые позиции. Он рассчитан на расход жидкости до 0,4 м3/ч и подходит для систем отопления большого частного дома.  Особенность этой модели – усовершенствованное соединительное устройство, благодаря которому нанос подключают к питанию без дополнительных инструментов.

Подготовка места и монтаж

Современный циркуляционный насос «мокрого» типа можно устанавливать и на подающем, и на обратном участке трубопровода. Модели старого образца устанавливались только на трубу обратной подачи – так остывшая вода продлевала срок эксплуатации механизма.

На части трубопровода перед расширительным баком и участке системы после него создается разный уровень давления – компрессия и разряжение соответственно. Созданное баком статическое давление будет оказывать влияние на функционирование системы с установленным насосным оборудованием. Зона подачи насоса характеризуется гидростатическим давлением, которое на порядок выше обычного, а со стороны всасывания теплоносителя оно отличается пониженным уровнем, иногда приводящим к разряжению. При большой разности давления в системе вода может закипать, или образовываться воздух при высвобождении и всасывании.

Для обеспечения нормальной циркуляции теплоносителя по трубопроводу следует учитывать важное условие: любая точка, расположенная в границах всасывания, должна обладать избыточным гидростатическим давлением. Держать под контролем этот процесс можно следующим образом:. Держать под контролем этот процесс можно следующим образом:

Держать под контролем этот процесс можно следующим образом:

• установить расширительную емкость выше самой высокой точки системы на 80 см. Этот способ – самый простой и удобный, особенно в случае дооснащения отопительной системы циркулярным насосом. Потребуется лишь достаточная высота чердачного помещения и утепление расширительного бака;
• расположить емкость в верхней точке системы так, чтобы верхняя часть трубопровода оказалась в зоне нагнетания насоса. Этот способ применим для современных отопительных систем, где изначально обустроен уклон труб к котлу. Принцип работы заключается в том, чтобы воздушные пузырьки двигались в потоке воды под напором, создаваемым силой насоса;
• установить наивысшую точку системы на самом удаленном стояке. Но здесь имеется один нюанс: придется переделывать трубопровод, а это весьма затратное и сложное мероприятие;
• перенести расширительную емкость и часть трубы в зону всасывания насоса, перед патрубком. Такая реконструкция станет оптимальной для работы в условиях принудительной циркуляции теплоносителя;
• монтаж циркуляционного насоса в подающей части трубы, сразу за точкой ввода расширительной емкости. Однако такой способ подойдет не для всех моделей оборудования, поскольку в этой зоне температура будет достаточно высокой. Метод хорошо для тех насосов, которые способны выдерживать такие условия работы.

Схемы вариантов монтажа циркуляционного насоса с расширительным баком

Для монтажа насоса следует учесть его резьбовой диаметр и осуществить приобретение фильтрующего элемента (фильтра грубой очистки), обратного клапана, байпаса, гаечных ключей размером от 19 мм до 36 мм. На главной трубе, между выводом и вводом врезаемой перемычки, устанавливается запорный клапан соответствующего диаметра. Для удобства монтажа пригодится разъемная резьба.

Задача байпаса, представляющего собой небольшой кусок трубы, состоит в переключении отопительной системы из режима принудительной в режим естественной циркуляции теплоносителя в случае выхода из строя насоса, отключении электричества. Диаметр байпаса должен совпадать с диаметром стояка, в который устанавливается.

Приборы на перемычке должны быть смонтированы в следующем порядке: сначала врезается фильтрующий элемент, затем клапан, затем следует насос. Вводы байпаса с стояк осуществляются посредством запорных клапанов, перекрывающих систему в случае сбоев или поломок.

В случае установки насоса «мокрого» типа байпас должен быть врезан строго горизонтально, что предотвратит скопление воздуха. Дополнительно в систему может быть вмонтирован автоматический кран отвода воздуха, обязательно – в вертикальном положении. Автоотводчик имеет преимущества перед обычным краном Маевского, который необходимо открывать и закрывать вручную.

Как выбрать водяной насос для отопления дома

Насос для отопления в частном доме выбирается по нескольким основным параметрам:

• Производительность и напор;
• Тип ротора;
• Потребляемая мощность;
• Тип управления;
• Температура теплоносителя.

Давайте посмотрим, как выбирают водяные насосы для отопления частного дома.

Производительность и напор

Правильно сделанные расчеты помогут вам подобрать агрегат, наиболее полно удовлетворяющий вашим запросам, а значит поможет сберечь семейный бюджет.

Под производительностью водяного электронасоса подразумевается его способность перемещать определенное количество воды в минуту. Для расчета используется следующая формула – G=W/(∆t*C). Здесь С – это тепловая емкость теплоносителя, выраженный в Вт*ч/(кг*°С), ∆t – это разница температур в обратной и подающей трубах, W – требуемая тепловая мощность для вашего дома.

Рекомендованная разница температур при использовании радиаторов составляет 20 градусов. Так как в качестве теплоносителя обычно используется вода, то ее теплоемкость составляет 1,16 Вт*ч/(кг*°С). Тепловая мощность рассчитывается для каждого домовладения индивидуально и выражается в киловаттах. Подставьте эти значения в формулу и получите результаты.

Напор вычисляется в соответствии с потерями давления в системе и выражается в метрах. Потери считаются следующим образом – считаются потери в трубах (150 Па/м), а также в других элементах (котел, фильтры очистки воды, радиаторы). Все это складывается и умножается на коэффициент 1,3 (обеспечивает небольшой запас в размере 30% на потери в фитингах, изгибах и т. д.). В одном метре 9807 Па, следовательно, делим полученное суммированием значение на 9807 и получаем необходимый напор.

Тип ротора

В домашнем отоплении используются водяные помпы с мокрым ротором. Они отличаются простой конструкцией, минимальным уровнем шума и отсутствием необходимости в проведении технического обслуживания. Также для них характерны небольшие габариты. Смазывание и охлаждение в них осуществляется с помощью теплоносителя.

Что касается водяных насосов сухого типа, то в домашнем отоплении они не применяются. Они громоздкие, отличаются высоким уровнем шума, требуют охлаждения и периодической смазки. Также они нуждаются в периодической замене уплотнителей. А вот пропускная способность у них большая – по этой причине они применяются в системах отопления многоэтажных домов и крупных промышленных, административных и хозяйственных зданиях.

Потребляемая мощность

Наименьшей потребляемой мощностью обладают самые современные водяные насосы с классом энергопотребления «А». Их недостатком является дороговизна, но лучше один раз вложиться, чтобы получить разумную экономию электроэнергию. Кроме того, дорогие электронасосы обладают меньшим уровнем шума и продолжительным сроком службы.

Тип управления

Через специальное приложение вы сможете получить информацию о работе приборе где бы вы не находились.

Обычно регулировка скорости вращения, производительности и напора выполняется трехпозиционным выключателем. Более продвинутые помпы наделяются электронными системами управления. Они контролируют параметры отопительных систем и позволяют экономить электроэнергию. Самые продвинутые модели управляются в беспроводном режиме, прямо со смартфона.

Температура теплоносителя

Водяные насосы для отопления частного дома отличаются по диапазону рабочих температур. Отдельные модели выдерживают нагревание до +130-140 градусов, именно таким и следует отдать предпочтение – они справятся с любыми тепловыми нагрузками.

Как показывает практика, эксплуатация на предельной температуре возможна разве что самое непродолжительное время, поэтому наличие солидного запаса станет плюсом.

Прочие характеристики

При выборе водяного насоса для отопления необходимо обратить внимание на максимальное рабочее давление для выбранной модели, монтажную длину (130 или 180 мм), тип соединения (фланцевое или муфтовое), наличие автоматического отводчика воздуха. Также обращайте внимание на бренд – ни в коем случае не покупайте дешевые модели от малоизвестных разработчиков. Водяной насос – это не та деталь, на которой следует экономить

Водяной насос – это не та деталь, на которой следует экономить.

Разновидности циркуляционных насосов

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель

Чтобы понять, как работает это прибор, необходимо знать отличия между двумя видами циркуляционного насосного оборудования. Хоть принципиально схема системы отопления на базе теплового насоса не меняется, два вида таких агрегатов отличаются особенностями работы:

1. Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
2. Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.

В свою очередь «сухие» циркуляционные агрегаты по типу установки и соединения с двигателем делятся на несколько видов:

• Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
• Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.
• Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.

Также в продаже есть более мощные приборы, имеющие два ротора. Такая сдвоенная схема позволяет повысить производительность прибора при максимальной нагрузке. В случае выхода одного из роторов, второй может взять на себя его функции. Это позволяет не только усилить действие агрегата, но и экономить электроэнергию, ведь при снижении потребностей в тепле, работает только один ротор.
